Как подключить двухклавишный выключатель legrand quteo

Инструкция по подключению перекрестного выключателя

Работа выполняется в несколько этапов:

1. Разработка электрической схемы соединений.
2. Прокладка штроб.
3. Монтаж в стену распределительной коробки. Ее размеры должны обеспечить создание не менее 7 соединений, а также прохождение других проводов.
4. Отключение подачи тока к месту установки автоматом в электрощите управления.
5. Прокладка кабеля от распределительной коробки к щитку, выключателям и светильникам.
6. Подключение нулевой жилы к контактам ламп.
7. Подключение фазной жилы к контакту первого проходного выключателя, и далее согласно схеме. Провода между выключателями следует подключать строго парами.
8. Подключение контактов с последнего ПВ к лампам через распределительную коробку.

Если подключения производили без маркировки, можно найти парные провода ПВ. Для этого сначала подключаются к сети крайние ПВ, а затем, переключая клавишу каждого, индикаторной отверткой находятся фазы на двух из четырех проводов, которые идут на выход. Остальные два провода следует подключить к его другой паре клемм.

Шаг 2. Отключение электропитания и безопасность

Перед началом работы всегда необходимо безопасно отключить подачу электропитания. Это поможет избежать возникновения короткого замыкания, поражения электрическим током или повреждения оборудования. Для этого следует следовать нескольким простым правилам:

1. Перед началом работы убедитесь, что у вас есть инструменты, необходимые для отключения электропитания, например, отвертка, штепсель, изоляционная лента и прочее.
2. Перед тем как приступить к отключению, убедитесь, что вся необходимая документация, инструкции и схемы подключения находятся под рукой.
3. Перед отключением проведите осмотр электрощитка или распределительной коробки и убедитесь, что вы знаете, где находятся автоматические выключатели или предохранители, отвечающие за подачу электропитания на соответствующую линию, на которой будет производиться монтаж выключателя.
4. Откройте дверцу электрощитка и приступите к отключению электропитания на соответствующей линии. Для этого аккуратно выключите автоматический выключатель или извлеките соответствующий предохранитель.
5. Проверьте, отсутствует ли электрическое напряжение на проводах, на которые вы будете подключать выключатель, с помощью тестера или фазового индикатора. Убедитесь, что напряжение отсутствует, прежде чем приступить к подключению.

Следуя этим простым правилам, вы обеспечите безопасность своей работы и предотвратите возникновение неприятных ситуаций

Запомните, что работа с электрическими сетями требует особой осторожности и внимательности

Шаг 5. Закрепление выключателя на стене

После того как провода были подключены в соответствии с инструкцией, можно приступить к закреплению выключателя на стене.

1. Убедитесь, что поверхность стены, на которую будет закрепляться выключатель, чиста и суха. Если поверхность грязная или влажная, сначала очистите и подсушите ее.

2. Разметьте место для расположения выключателя на стене. Используйте уровень и ручку для отверстий, чтобы удобно и точно нанести отверстия для крепления.

3. С помощью сверла и дюбеля выполните отверстия для крепления выключателя на стену.

4. Вставьте дюбель в отверстие и при помощи отвертки закрепите выключатель на стене.

5. Проверьте, что выключатель надежно закреплен на стене и не шатается.

Теперь, когда выключатель закреплен на стене, можно приступать к закрытию накладкой или рамкой. Данный этап будет зависеть от выбранной вами модели выключателя.

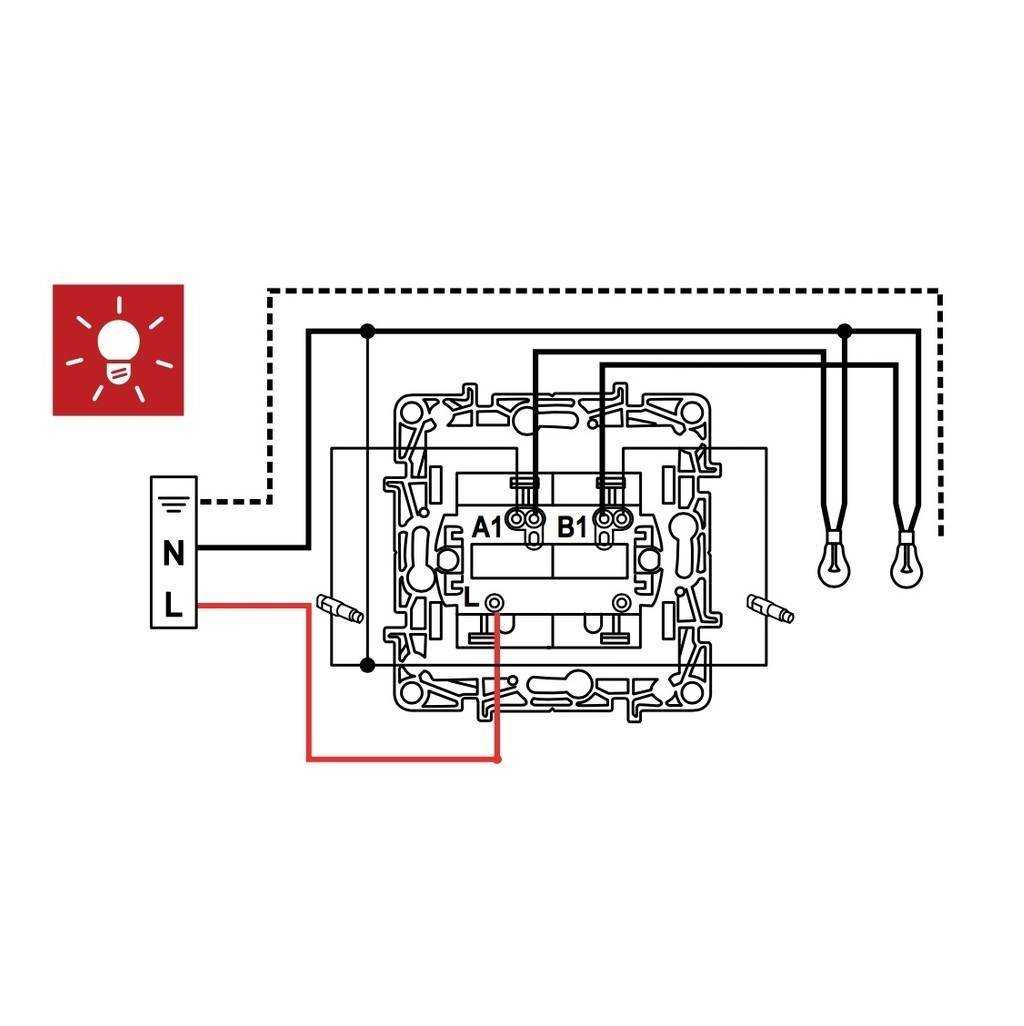

Подключение двухклавишного выключателя Legrand Quteo: инструкция по установке

Для правильного подключения двухклавишного выключателя Legrand Quteo вам понадобится следующее:

• Выключатель Legrand Quteo;
• Отвертка;
• Провода и соединительные клеммы;
• Подходящий инструмент для установки врезного монтажного ящика, если требуется.

Перед началом подключения, убедитесь, что электрический провод в вашей системе отключен от сети.

Шаги по установке двухклавишного выключателя Legrand Quteo:

1. Выберите место для установки выключателя. Убедитесь, что выбранное место находится в удобном для использования месте и доступно для подключения проводов.
2. С помощью инструмента установите врезной монтажный ящик в стену, если требуется.
3. Снимите крышку выключателя, открывая доступ к клеммным соединениям.
4. Соедините провода с соответствующими клеммами, следуя подробной инструкции к вашей системе электроснабжения или схеме подключения, предоставляемой производителем. Обычно, провода синего цвета прикрепляются к клемме с символом N, а провода коричневого цвета — к клеммам с символом L.
5. Проверьте правильность подключения проводов и убедитесь, что все клеммы плотно закреплены.
6. Закрепите выключатель в монтажном ящике, следуя инструкции к вашей системе или руководству по эксплуатации.
7. Установите крышку на выключатель.
8. Подключите электрический провод к сети.

После завершения установки, проверьте работоспособность выключателя, включая и выключая свет в помещении. Если есть какие-либо проблемы, отключите электрическую сеть и перепроверьте подключение проводов.

Обратитесь к специалисту, если вы не уверены в своих навыках или если требуется выполнить сложные электрические работы.

Принцип действия

Перекрестное устройство может работать только при переключении полярности питания, например, когда нужно производить реверс электродвигателя. Здесь принцип действия предельно прост: если подать напряжение на вход, при переключении клавиши на выходе будут меняться местами «плюс» и «минус».

Фактически устройство является переключателем линий — поочередно отключается одна и включается другая. Его всегда устанавливают между ПВ. Устройство содержит по паре входных и выходных контактов. В одном положении клавиши первые провода входа и выхода замкнуты между собой. Соответственно, также замкнуты вторые. При переключении клавиши первый провод входа замыкается на второй выхода, а второй входной — с первым выходным

Важно только правильно подключить контакты, иначе система будет работать неправильно

Шаг 4. Подключение проводов к электрической сети

Для подключения двухклавишного выключателя Legrand Quteo к электрической сети следуйте следующим инструкциям:

1. Выключите электрическую сеть. Прежде чем приступать к подключению проводов, необходимо убедиться, что электрическая сеть полностью отключена. Отключите соответствующий автоматический выключатель в электрическом щитке или выньте соответствующий предохранитель.
2. Подключите фазный провод. Соедините фазный провод с клеммой, обозначенной буквой «L». Убедитесь, что провод надежно закреплен в клемме и не провисает.
3. Подключите нейтральный провод. Соедините нейтральный провод с клеммой, обозначенной буквой «N». Также убедитесь в надежном соединении провода и клеммы.
4. Подключите провода к терминалам. Соедините остальные провода с соответствующими клеммами на выключателе. Обычно они обозначены как «1», «2» и т.д. Удостоверьтесь, что провода правильно закреплены и туго зажаты в клеммах.
5. Проверьте подключение. После подключения всех проводов не забудьте проверить правильность подключения. Включите электрическую сеть и проверьте работу выключателя. Убедитесь, что принадлежащие каждому выключателю лампы включаются и выключаются независимо друг от друга.

Если у вас возникли затруднения или сомнения при подключении проводов, лучше обратиться к электрику. Неправильное подключение может привести к авариям или повреждению оборудования.

Шаг 6. Подключение светильника к выключателю

После того как двухклавишный выключатель Legrand Quteo был правильно подключен к электрической сети, можно приступить к подключению светильника. Для этого потребуется использовать трехпроводный кабель, розетку и вилку.

1. Сначала необходимо соединить конец провода от светильника с соответствующими контактами на розетке. Обычно используются контакты с метками «fase» (фаза), «neutro» (нейтраль) и «terra» (заземление).

2. После соединения провода с розеткой, следует вставить вилку в розетку на выключателе. Убедитесь, что контакты вилки совпадают с контактами на розетке и вставляйте вилку в розетку, аккуратно нажимая ее до упора.

3. В последнюю очередь, удостоверьтесь, что провода хорошо зафиксированы и не имеют свободных концов. В случае необходимости, закрепите провода с помощью изоленты или специальных зажимов.

После выполнения всех вышеперечисленных действий, можно проверить работу светильника. Для этого просто нажмите на соответствующую кнопку на выключателе и убедитесь, что светильник включается и выключается без проблем.

Обратите внимание на выключатель и светильник в течение нескольких дней после установки, чтобы убедиться в их надежности и отсутствии неполадок. Если вы заметите какие-либо проблемы, немедленно обратитесь к профессионалу для устранения неисправностей
