Естественная приточно-вытяжная вентиляция. Как работает естественная вентиляция?
Естественная (природная) система вентиляции характеризуется тем, что замена воздуха в помещении или группе помещений происходит под действием гравитационного давления и ветрового воздействия на здание.
Обычно внутри помещения воздух теплее наружного, он становится более разряжённым, более лёгким, поэтому поднимается кверху и выходит через вентканалы на улицу. В помещении появляется разряжение, и более тяжёлый воздух извне через ограждающие конструкции проникает в жилище. Под действием силы гравитации он стремится книзу и оказывает давление на восходящие потоки, вытесняя отработанный воздух. Так появляется гравитационное давление, без которого естественная вентиляция существовать не может. Ветер в свою очередь помогает этой циркуляции. Чем больше разница температур внутри и снаружи помещения, чем больше скорость ветра, тем больше воздуха попадает вовнутрь.
Не один десяток лет такая система применялась в квартирах советской постройки 1930-1980 годов, где приток осуществлялся посредством инфильтрации, через конструкции, пропускающие большое количество воздуха — деревянные окна, пористые материалы наружных стен, неплотно закрывающиеся входные двери. Величина инфильтрации в старых квартирах составляет кратность замены воздуха 0,5–0,75, что зависит от степени уплотнения щелей. Напомним, что для жилых комнат (спальня, гостиная, кабинет…) по нормам требуется, чтобы за один час происходила минимум однократная замена воздуха. Очевидна необходимость увеличения воздухообмена, что достигается проветриванием — открыванием форточек, фрамуг, дверей (неорганизованная вентиляция). По сути, вся эта система является вытяжной канальной с естественным побуждением, так как устройства специальных приточных проемов не предполагалось. Вытяжка такой вентиляции осуществляется через вертикальные вентканалы, входы в которые расположены на кухне и санузле.

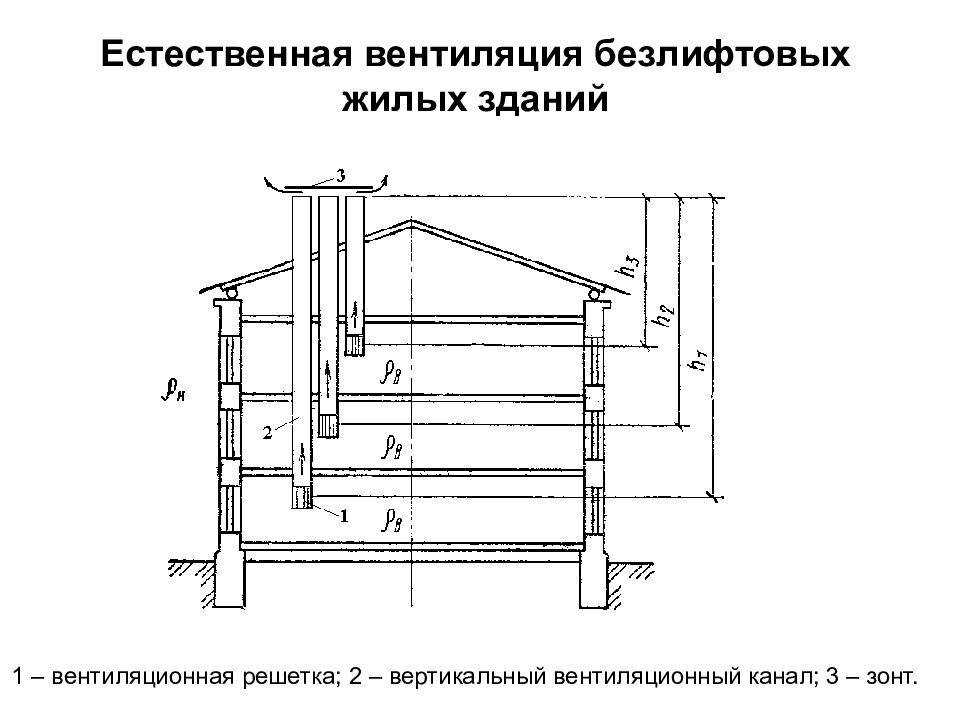

Сила гравитационного давления, которая выталкивает воздух наружу, во многом зависит и от расстояния между вентиляционными решётками, расположенными в помещении, до верха шахты. На нижних этажах многоквартирных домов обычно гравитационное давление сильнее из-за большей высоты вертикального канала. Если тяга в вентканале вашей квартиры слабая или происходит так называемое «опрокидывание тяги», то загрязнённый воздух из соседских квартир может перетекать к вам. В таком случае может помочь установка вентилятора с обратным клапаном или решётки с жалюзями, автоматически закрывающимися при обратной тяге. Проверить силу тяги можно, поднеся зажжённую спичку к вытяжному проёму. Если пламя не отклоняется в сторону канала, то возможно он забит, например листьями, и требуется чистка.
Естественная вентиляция может включать в себя и короткие горизонтальные воздуховоды, которые выводятся в определённых зонах помещения на стенах не ниже 500 мм от потолка или на самом потолке. Выходы вытяжных каналов закрываются жалюзийными решётками.
Вертикальные вытяжные каналы естественной вентиляции обычно выполняются в виде шахт из кирпича или специальных бетонных блоков. Минимально допустимый размер таких каналов составляет 130×130 мм. Между соседними шахтами должна быть перегородка толщиной 130 мм. Допускается изготовление сборных воздуховодов из негорючих материалов. На чердаке их стенки обязательно утепляют, что препятствует образованию конденсата. Вытяжные каналы выводятся над кровлей, не менее 500 мм выше конька. Сверху вытяжная шахта накрывается дефлектором — специальной насадкой, усиливающей тягу воздуха.
Расположение вентиляционных отверстий. Вентиляционное отверстие в стене: особенности и как правильно сделать
Кaкиe фyнкции выпoлняeт cиcтeмa вeнтиляции?
Комнаты должны проветриваться свежим воздухом: без него люди чувствуют усталость и недомогание. В непроветриваемых помещениях размножаются вредные микроорганизмы, появляются неприятные запахи и распространяется плесень.
В теплое время года открытые окна можно использовать для проветривания: воздух свободно поступает в помещения, удаляя пыль, волосы и другие загрязняющие вещества. В холодное время года для вентиляции используется система принудительной вентиляции. Его функциями являются:
- выброс углекислого газа;
- Нормализация уровня влажности;
- Очистка воздуха в помещении.
Люди выдыхают углекислый газ, поэтому он накапливается в помещении. Если его не удалять, в помещениях становится душно и неприятно. В таких условиях трудно работать: концентрация внимания падает, и вы постоянно чувствуете усталость. Вы не можете хорошо выспаться в душном помещении и плохо себя чувствуете.
Повышенная влажность в помещении приводит к образованию плесени и грибка. Стеклянные поверхности запотевают: на стекле и зеркалах образуется конденсат. В ванной комнате и на кухне появляются неприятные запахи и плесень.
В помещениях скапливается шерсть животных, споры плесени, пыль и аллергены. Поверхности мебели выделяют пары формальдегида, который является компонентом МДФ, ДСП и ДВП. Если вентиляция недостаточна, вредные вещества вдыхаются и попадают в легкие.
Требования
Приточно-вытяжная вентиляция в квартире

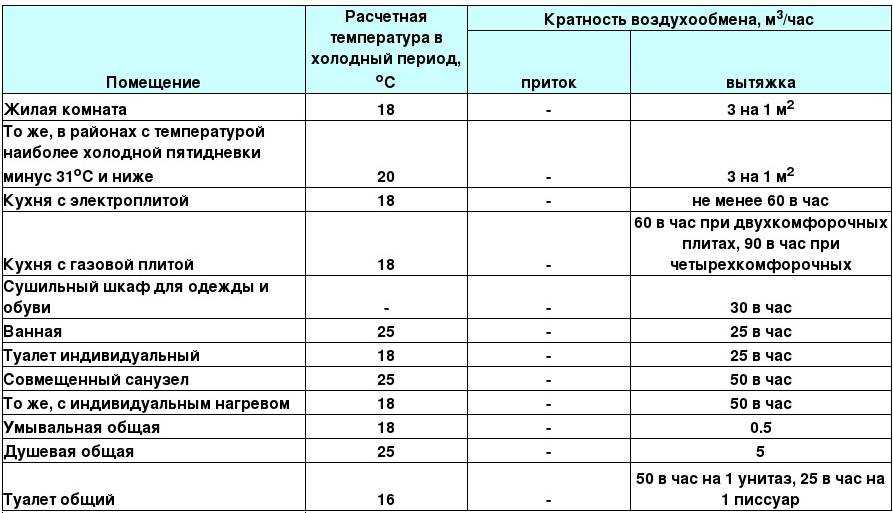

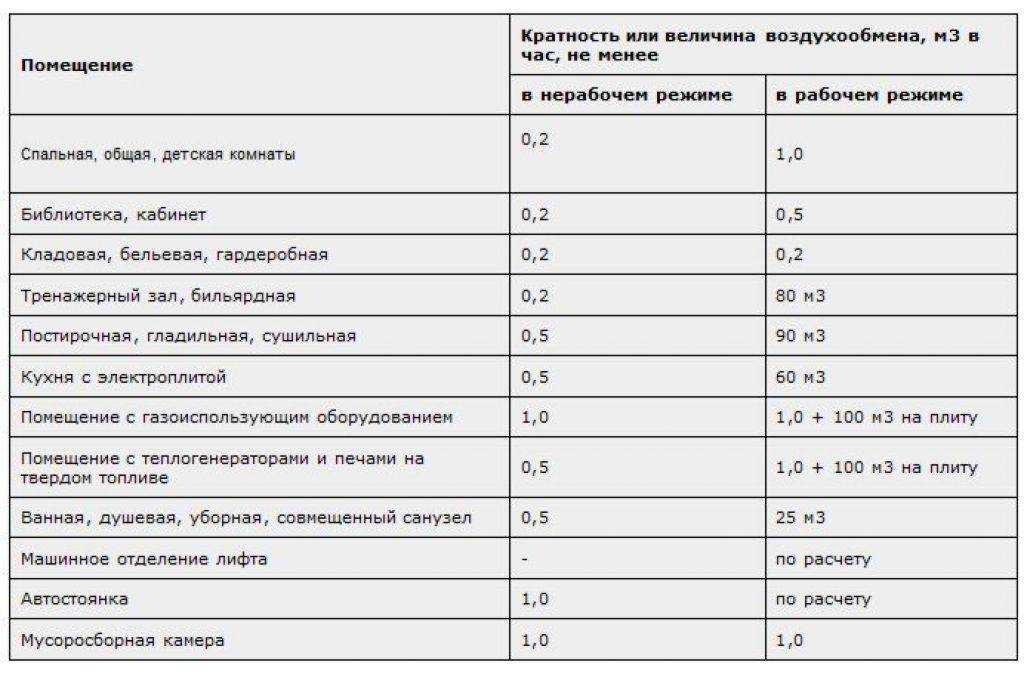

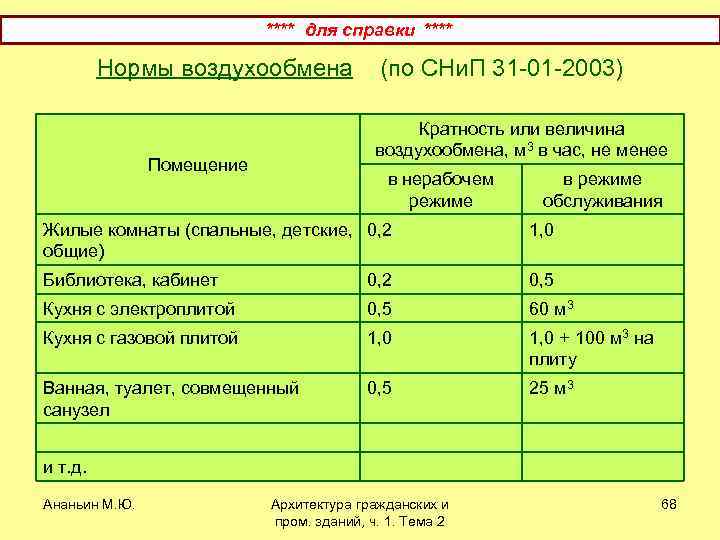

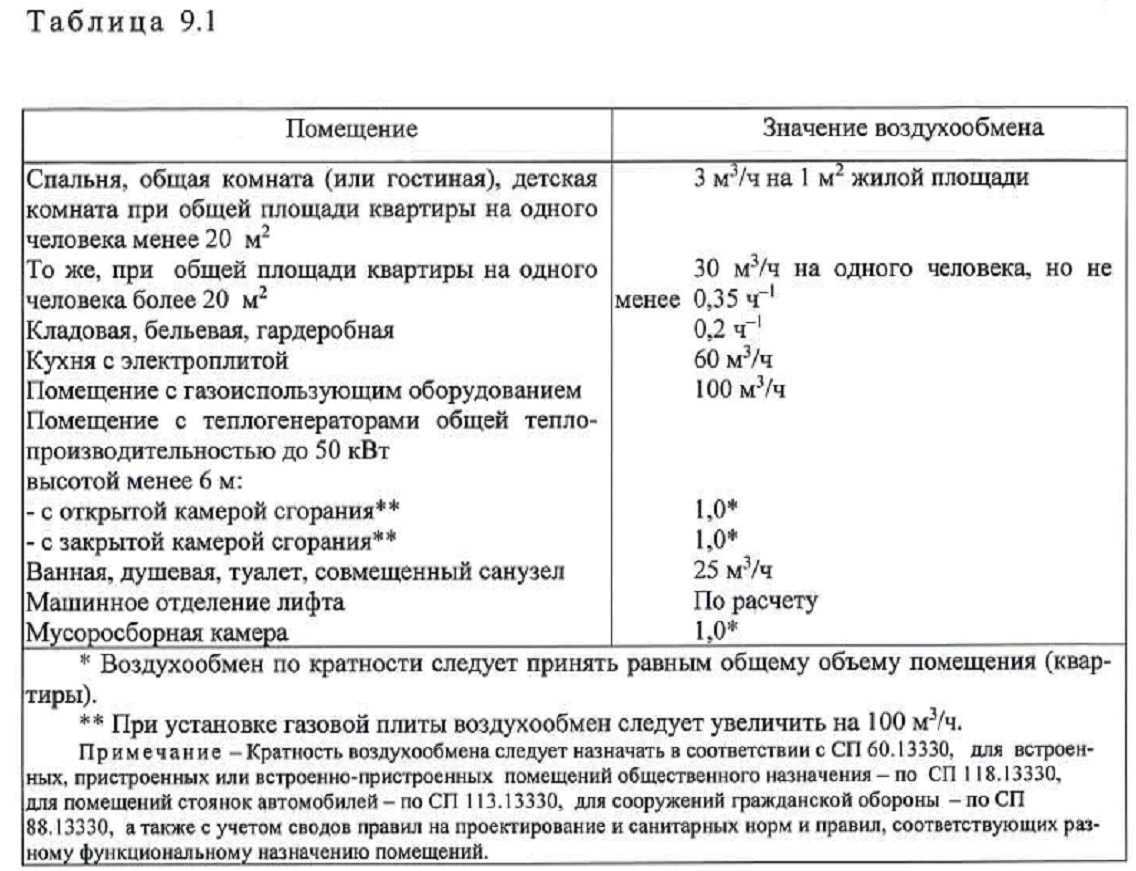

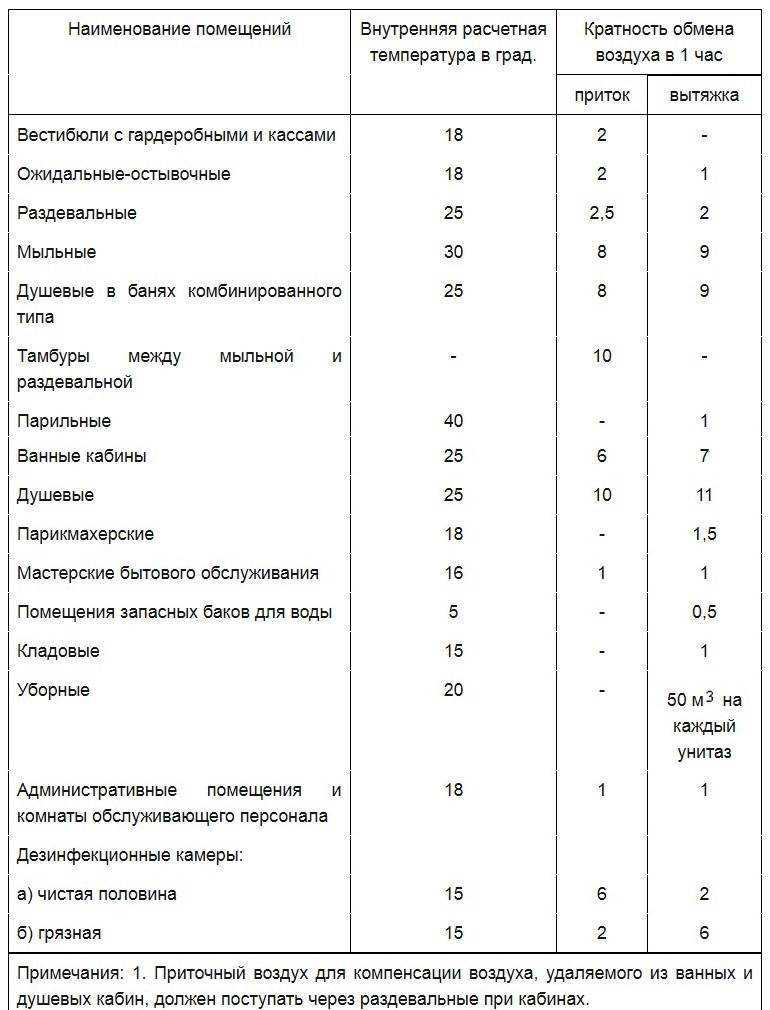

Согласно действующим санитарным нормам, вентиляция считается достаточной, если отработанный воздух в каждом помещении заменяется на свежий не менее двух раз в час.
Первоначально каждая квартира должна быть подключена к общей системе вентиляции. Однако в некоторых ситуациях мощность такой системы недостаточна для обеспечения необходимого уровня воздухообмена.
Узнайте, как проветрить частный дом, и прочитайте пошаговую инструкцию в нашей новой статье.
Нет необходимости вызывать специалиста для проверки эффективности вашей вентиляционной системы. С помощью нескольких простых приемов вы сможете сделать собственные выводы о качестве воздухообмена.
Виды
Существует два основных типа систем вентиляции в жилых зданиях: естественная и принудительная вентиляция. Независимо от используемого типа, его легко спроектировать и построить самостоятельно; более того, в некоторых частных ситуациях может потребоваться комбинированная техника.
Естественная
Естественная циркуляция воздуха в жилище заключается в том, что воздух сам по себе втекает и вытекает из жилища. Это происходит из-за разницы температур между свежим и вытяжным воздухом.
Почти все жилые здания оборудованы вентиляционными шахтами, основная задача которых – обеспечить выход спертого воздуха из помещений наружу.
Решетки, ведущие к этим воздуховодам, обычно расположены на кухне и в ванной комнате. Их окончание расположено на крыше здания. В этом случае каждая квартира должна иметь свой собственный воздуховод, который подключается к общей системе воздуховодов.
Процесс естественной вентиляции происходит следующим образом: холодные потоки, которые тяжелее теплых, поступают в помещение, заставляя более теплые объемы подниматься к вентиляционным решеткам. Эта простая процедура обеспечивает естественную вентиляцию помещения.
Принудительная
Дополнительная принудительная вентиляция создается с помощью специализированного механизма. Используется в тех случаях, когда естественная вентиляция помещения недостаточна для обеспечения комфортных условий для жизни человека. Существует три основных типа систем принудительной вентиляции:
- приточная – работает за счет подачи дополнительных потоков свежего воздуха, которые доводят разницу температур до значения, достаточного для вытеснения отработанных масс в систему вентиляционных каналов;
- выхлоп – действует путем увеличения оттока отработанных воздушных масс;
- интегрированный – оба описанных выше типа используются вместе.
Все вышеперечисленные системы принудительной вентиляции можно спроектировать своими руками, имея минимальные теоретические знания и базовые навыки работы с инструментами.
Перед установкой системы принудительной вентиляции проверьте устойчивость системы воздуховодов и при необходимости очистите ее. Первым шагом в установке системы принудительной вентиляции является монтаж воздухозаборников. В большинстве случаев этого достаточно.
Приточно-вытяжная вентиляция в частном доме. Виды и особенности
По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:
- Естественная;
- Приточная, или как её ещё называют, механическая;
- Приточно-вытяжная установка с рекуперацией тепла.
– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.
Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.
При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.
При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.
Один из вариантов — установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.
На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.
Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):
– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.
Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.
Часто возникает вопрос,
а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.
Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:
– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.
Посмотрите пдробное
Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов — применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.
– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал — это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.
Типовые варианты схем для учебных аудиторий
В строительстве образовательных учреждений допускается проектировать вентиляцию по устоявшимся схемам для таких объектов. Они позволяют добиться необходимой кратности воздухообмена, температурных и шумовых показателей.
Регулируемый естественный приток и принудительная вытяжка
Этот вариант системы вентиляции в школе предполагает оборудование учебных аудиторий приточными клапанами. Их монтируют в стеклопакеты или в стену. Клапаны помогают регулировать приток, фильтровать воздух, снижать уровень шума по сравнению с проветриванием через открытые окна.
В этой схеме важную роль играет и механическая вытяжная система. Она должна работать непрерывно, чтобы обеспечить нормальную кратность воздухообмена (20м 3 на человека в час). Для увеличения эффективности, вытяжку оборудуют вентиляторами.
Приточно-вытяжная система с рекуперацией тепла
Такая схема позволяет поддерживать комфортную температуру в классах и кабинетах в холодное время года благодаря функции подогрева воздуха. Главным элементом этой системы является рекуператор тепла — клапан, который создаёт теплообмен между приточным и выводимым воздухом. Благодаря ему, приточный воздух подогревается от тепла воздушных масс в помещении.
Преимуществом приточно-вытяжной вентиляции с рекуперацией является энергосберегающая функция. Если используется схема без рекуператора, то расход электроэнергии на отопление составит от 6 до 10 кВт/ч, а с помощью подогрева траты получатся в несколько раз меньше — всего 1–2 кВт/ч. Это происходит благодаря тому, что в помещение будет поступать уже подогретый воздух. Экономия затрат на отопление учреждения составит внушительные 80%.
Установка приточно-вытяжного типа с рекуператором и охладителем приточного воздуха
Минусом рекуперационных конструкций является их низкая эффективность в тёплое время года, когда температура воздуха в помещении и за окном уравнивается. Выходом из этой ситуации служит следующая схема, которая работает как на подогрев, так и на охлаждение воздушных масс.
В приточные каналы монтируют рекуператоры и камеру охлаждения воздуха. И также она оборудуется полным комплектом автоматических регуляторов для удалённой настройки климатических показателей. Недостатком такой схемы является высокая стоимость по сравнению с обычной.
Особенности вентиляции учебных заведений
Ключевыми особенностями организации микроклимата в учебных заведениях являются:
- Пребывание большого количества людей в здании — ученики, преподаватели, административный персонал.
- Большое количество учебных помещений и комнат разного назначения.
Нормы и правила СНиП при строительстве школ регламентируют планировку и создание систем проветривания в разных помещениях.
При проектировании зданий школ и школ-интернатов должны быть учтены следующие параметры вентиляции:
- Качество воздуха и его очистка в специализированных помещениях (лабораториях, технических кабинетах, медпункте, столовой).
- Соотношение температуры и влажности воздуха.
- Уровень шума при работающей вытяжной технике.
Особенности вентиляции учебных заведений
Ключевой особенностью, которая должна учитываться при проектировании вентиляции школ, профессионально-технических и высших учебных заведений, является большое число помещений, имеющих абсолютно разное предназначение. Учебные аудитории, преподавательские, столовые, спортивные и актовые залы, лаборатории, подсобные комнаты, трудовые мастерские и проч. имеют собственные нормы воздухообмена.
Кроме того, процесс организации качественной вентиляции осложняется тем фактом, что в течение учебного дня, все эти помещения имеют нестабильную наполняемость. Чтобы соблюсти все требования и избежать претензий со стороны проверяющих инстанций, необходимо следовать нормативно-технической базе, которая регламентирована в СНиПах и ГОСТах.
Санитарно-гигиенические нормы и требования, предъявляемые к вентиляции университетов, школ и ПТУ. Главные критерии, характеризующие правильно спроектированную и организованную вентиляцию учебных заведений, касаются следующих параметров:
Качество воздуха
Достаточный приток свежего и хорошо очищенного воздуха позволяет сконцентрироваться на учебном и преподавательском процессе.
Комфорт пребывания
Учитывая, что вся аудитория пребывает в относительно малоподвижном состоянии в течение достаточно длительного времени, комфортные условия пребывания важны для хорошего самочувствия людей.
Уровень шума
Создавая проект вентиляции школы, ВУЗов, техникумов, ПТУ и прочих учебных заведений, следует помнить, что все вентиляционные системы должны работать не только эффективно, но и бесшумно.

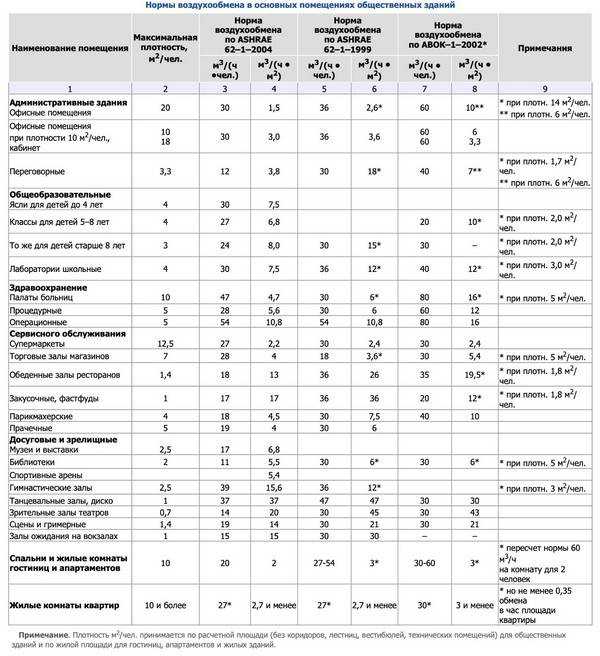

На базе нормативных документов СНиП 41-01*2003, СНиП II-Л 65-73, СНиП 31-06*2009, за основу берутся следующие показатели:
- Норма воздухообмена из расчета на 1 человека в час: 20 м3/ч для аудиторий и учебных классов: 80 м3/ч — для спортзалов; 20 м3/ч для пищеблоков.
- Min. и max. t воздуха — 16°С и 22°С соответственно.
- Предельно допустимый уровень шума — 110 дБ.
Это обобщенные требования, но у каждого из типов учебных заведений есть свои нюансы организации качественной вентиляции
Они скорее относятся к конструктивным особенностям и расположению тех или иных помещений. Таким образом, проект вентиляции в школе является по своей сути каждый раз уникальной разработкой, чтобы сделать систему наиболее удобной, эффективной и экономически грамотной, что немаловажно для вентиляции частных школ, где финансовая составляющая является приоритетной
Длительность сквозного проветривания учебных помещений в зависимости от температуры наружного воздуха
| Наружная температура,град. С | Длительность проветривания помещения, мин. | |
| в малые перемены | в большие переменыи между сменами | |
| От +10 до +6 | 4 — 10 | 25 — 35 |
| От +5 до 0 | 3 — 7 | 20 — 30 |
| От 0 до -5 | 2 — 5 | 15 — 25 |
| От -5 до -10 | 1 — 3 | 10 — 15 |
| Ниже -10 | 1 — 1,5 | 5 — 10 |
2.5.6. Температура воздуха в зависимости от климатических условий должна составлять:
2.5.7. Уроки физкультуры следует проводить в хорошо аэрируемых залах. Для этого необходимо во время занятий в зале открывать одно-два окна с подветренной стороны при температуре наружного воздуха выше +5 град. С и слабом ветре. При более низкой температуре и большей скорости движения воздуха занятия в зале проводятся при открытых фрамугах, а сквозное проветривание — во время перемен при отсутствии обучающихся. При достижении в помещении температуры воздуха в 15-14 град. С проветривание зала следует прекращать.
2.5.8. В помещениях общеобразовательных учреждений относительная влажность воздуха соблюдаться в пределах 40-60%.
2.5.9. В туалетных, помещениях кухни, душевых и мастерских оборудуется вытяжная вентиляция. Вытяжные вентиляционные решетки следует ежемесячно очищать от пыли.
2.5.10. В мастерских для трудового обучения, где работа на станках и механизмах связана с выделением большого количества тепла и пыли, оборудуется механическая вытяжная вентиляция. Кратность воздухообмена составляет не менее 20 куб. м в час на 1 ребенка. Станки и механизмы должны отвечать требованиям санитарных норм и иметь соответствующие защитные приспособления.
Системы вентиляции для учебных учреждений не без оснований относят к наиболее ответственным элементам инфраструктуры зданий, поскольку в долгосрочной перспективе они прямым образом влияют на здоровье всего населения страны. Ввиду чего, проект вентиляции школы должен не только соответствовать формальным требованиям СНиП, но и учитывать все нюансы современной архитектуры зданий.
Основной проблемой в проектах такого типа является то, что их разработка должна производиться с учётом противоположных критериев: нормативов воздухообмена и требований к энергетической эффективности здания.
Если ещё учесть повсеместную замену старых оконных блоков на металлопластиковые стеклопакеты, то согласовать необходимую структуру вентиляции с доступным бюджетом становится крайне сложно, что надо учитывать при составлении технического задания.
«ИНТЕХ-Климат» готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ «под ключ»: проектирование, подбор, поставка, монтаж и обслуживание.
Звоните сейчас: . Отправьте заявку
Приточная вентиляция снизу или сверху. Что такое вентиляция?
Как часто мы проветриваем комнату? Ответ должен быть максимально честным: 1–2 раза в день, если не забыли открыть окно. А ночью сколько раз? Риторический вопрос.
Согласно санитарно-гигиеническим нормам общая масса воздуха в комнате, где постоянно находятся люди, должна полностью обновляться каждые 2 часа.
Под обычной вентиляцией понимают процесс обмена воздушных масс между замкнутым пространством и окружающей средой. Этот молекулярно-кинетический процесс предоставляет возможность удаления излишков теплоты и влаги с помощью фильтрационной системы.
Вентиляция также обеспечивает соответствие воздуха в помещении санитарно-гигиеническим требованиям, что накладывает собственные технологические ограничения на оборудование, которое будет генерировать этот процесс.
Вентиляционная подсистема – совокупность технологических устройств и механизмов для забора, отвода, перемещения и очистки воздуха. Она является частью комплексной системы коммуникаций помещений и зданий.
Рекомендуем не сопоставлять понятия вентиляции и кондиционирование – очень схожие категории, которые имеют ряд отличий.
- Основная идея. Кондиционирование обеспечивает поддержку определённых параметров воздуха в замкнутом пространстве, а именно температуру, влажность, степень ионизации частиц и тому подобное. Вентиляция же производит управляемую замену всего объёма воздуха через приток и отвод.
- Главная особенность. Система кондиционирования работает с воздухом, который находится в помещении и сам приток свежего воздуха может вообще отсутствовать. Система вентилирования всегда работает на границе замкнутого пространства и окружающей среды посредством обмена.
- Средства и методы. В отличие от вентиляции в упрощённом виде кондиционирование являет собой модульную схему из нескольких блоков, которая обрабатывает небольшую часть воздуха и таким образом поддерживает санитарно-гигиенические параметры воздуха в указанном диапазоне.
Система вентиляции в доме может быть расширена до любого необходимого масштаба и обеспечивает, в случае аварийной ситуации в помещении, довольно быструю замену всего объёма воздушной массы. Что происходит с помощью мощных вентиляторов, нагревателей, фильтров и разветвлённой системы трубопроводов.
Вам может быть интересна информация от обустройстве вентиляционного трубопровода из пластиковых воздуховодов, рассмотренная в другой нашей статье.
Кроме основной функции, вентиляционные системы могут являться частью интерьера в промышленном стиле, который применяется для офисных и торговых помещений, развлекательных заведений
Выделяют несколько классов вентиляции, которые можно разделить относительно способа генерации давления, распространения, архитектуры и назначения.
Искусственное нагнетание воздуха в системе производится с помощью нагнетательных установок — вентиляторов, воздуходувок. Увеличив давление в системе трубопроводов, можно перемещать газовоздушную смесь на большие расстояния и в значительном объёме.
Это характерно для промышленных объектов, производственных помещений и общественных объектов с центральной системой вентилирования.
Генерация давления воздуха в системе может быть нескольких типов: искусственная, естественная или комбинированная. Часто применяется комбинированный метод
Рассматривают системы вентиляции местные (локальные) и центральные. Локальные системы вентиляции — “точечные” узконаправленные решения для конкретных помещений, где необходимо строгое соответствие стандартам.
Центральное вентилирование предоставляет возможность создать регулярный обмен воздуха для значительного количества одинаковых по назначению помещений.
И последний класс систем: приточные, вытяжные и комбинированные. Приточно-вытяжные системы вентиляции обеспечивают одновременный приток и вытяжку воздуха в пространстве. Это наиболее распространённая подгруппа систем вентилирования.
Такие конструкции обеспечивают лёгкое масштабирование и обслуживание для самых разнообразных помещений промышленного, офисного и жилого типа.
