Как правильно пристроить фундамент к старому: пошаговая инструкция

Правила устройства деформационных швов

Рассмотрим теперь основные правила для обустройства любого вида таких швов. Для начала сделайте предварительный расчет с геодезистом, на основании которого вы сможете определить их точное количество, необходимое для фундамента вашего дома. Затем принимайтесь за устройство. Учтите при этом такие основные правила:

1. Высота любого шва должна соответствовать полной высоте фундамента. Запрещается делать его меньшей высоты, чем фундамент.
2. Горизонтальное расстояние между швами определяется из расчетов. Оптимальным усредненным вариантом считается:

• 60 метров, если предполагается стены в доме сооружать из дерева;
• 15 метров, если вы планируете делать кирпичные стенки дома.

При всем этом еще очень важно учитывать пучинистость грунта. Так, для сильнопучинистого грунта идеальным считается расстояние в 15 метров между швами, а для слабопучинистого грунта – около 30 метров

1. Обязательно учитывайте структуру здания. Если вы планируете строительство большого дома, который будет иметь как минимум одну пристройку, то не пренебрегайте дополнительными швами на угловых границах.
2. Что касается ширины швов, то в среднем она составляет 10-12 см. Это обычно является постоянной цифрой.
3. Швы необходимо делать как в ленте фундамента, так и в самой фундаментной плите (в зависимости от типа фундамента). При этом лучше всего для плитного фундамента в качестве утепления и гидроизоляции выбирать просмоленную паклю. А для ленточного фундамента лучше купить отдельно гидроизоляционный материал и специальный утеплитель.
4. Не забывайте и про отмостку. Только здесь обязательным условием является наличие деревянной рейки, залитой битумом. Если пространство большое, можно использовать несколько таких реек, расстояние между которыми должно быть не более 2 метров.
5. Наличие шва между отмосткой и основанием фундамента не нужно в том случае, если по плите основания будущего дома уже проложен достаточно толстый слой материала, обладающий высокими гидроизоляционными и тепловыми свойствами.

Такие советы рассчитаны на устройство любых видов швов, так как являются общими и универсальными. При выполнении работы нужно будет только учитывать особенности грунта и здания, но придерживаться все же этих же советов. Выполнение их сделает фундамент вашего будущего дома максимально крепким. При этом дом будет служить вам долго, не доставляя больших проблем.

Способы соединения

Соединить фундамент дома с фундаментом пристройки можно двумя способами:

• жестко;
• через осадочный деформационный шов.

Старый и новый фундамент будут вести себя по-разному — дом уже дал усадку и осадку, а у пристройки эти процессы только начнутся. Но если усадка важна только для деревянных домов (точнее для надземной части — фасада и внутренних стен), то осадка сказывается на всем строении, в том числе, на основании.

Жесткая связь возможна лишь для строений, стоящих на скальных или слабопучнистых грунтах, когда осадка и сезонная «сдвижка» грунта незначительна или предсказуема. О таком типе связи можно говорить только для монолитных оснований — бетонной ленте.

Вариант соединения с основным фундаментом

Осадка под тяжестью нового строения особенно интенсивно происходит на слабых и просадочных грунтах. И какой бы прочной не казалась связь со старым основанием, в этих случаях неизбежно возникновение трещин объединенного в одно целое строений. В таких случаях обязательно обустраивают осадочный шов, который полностью проходит через узел примыкания, начиная от фундамента под пристройку к дому и заканчивая крышей. Причем не играет значения какой тип основания выбран — мелкозаглубленный или глубокого заложения.

Подготовка к строительству

Для начала землевладельцу нужно продумать размеры и форму будущей террасы:

• Можно самостоятельно перенести все цифры на бумагу – начертить схему будущей постройки. В будущем этот рисунок можно загрузить в компьютерную программу по созданию чертежей.
• Готовый, и что самое главное, правильный по всем расчетам чертеж можно заказать у специалистов. Правда это потребует дополнительных расходов.
• Готовые чертежи веранд можно найти и в Интернете.

Расчеты и чертеж

Конструкция на опорах классифицируется по показателю заглубления столбов и зависит от ряда условий – вида будущей постройки и характеристик почвы. Требования к возведению в зависимости от типа грунта указаны в СНиПе 2.02.01-83.

Для легких отдельно стоящих веранд чаще используются незаглубленные и мелкозаглубленные основания. Для пристроек к дому фундамент должен быть более  солидным, особенно если строение стоит на пучинистых грунтах.

Исходя из веса, в том числе снеговой нагрузки на крышу, и габаритов постройки рассчитывают количество опор, расстояние между ними, а также общее количество материалов. Если веранда будет строиться под ключ, ее стоимость рассчитают бесплатно специалисты.

При самостоятельном возведении можно воспользоваться онлайн-калькуляторами на строительных сайтах. Потребуется ввести исходные данные желаемого строения и типа грунта.

Инструменты для работы

Для строительства данной основы понадобятся:

• лазерный нивелир или гидроуровень;
• лопаты;
• молот из резины;
• трамбовка;
• тележка на колесах;
• измерительная лента;
• строительный смеситель и/или бетономешалка для самостоятельного замеса;
• шуруповерт.

Также необходимо приобрести:

1. арматуру, готовый бетон (или его компоненты для самостоятельного замеса);
2. песок;
3. щебень;
4. проволоку;
5. гидроизоляционный материал;
6. фанеру или доски;
7. саморезы и прочий крепежный материал.

Монтаж мелкозаглубленной конструкции

Указанный тип фундамента устанавливается на 0,4 — 0,7 метра глубже поверхности почвы. При строительстве веранды используется довольно часто. В роли опалубки выступают буробетонные, пластиковые и металлические трубы.

Для веранды из кирпича подойдет диаметр труб до 0,2 метров, для более легких вариаций достаточно диаметра до 0,1 метра.

Возведение мелкозаглубленного основания состоит из этапов:

На подготовительном этапе расчищаем территорию от хлама и проводим разметку. Места монтажа столбов отмечают кольями и веревкой. В намеченных местах на определенную глубину выкапывают ямы

Важно при этом добавить 0,15 метров на обустройство подушки из песка (песок поливают водой и уплотняют). Дно застилают кровельным материалом. Затем, при помощи строительного уровня, трубы выравнивают

Затем, при помощи строительного уровня, трубы выравнивают

При неглубоком нахождении воды в почве, их обрабатывают гидроизоляционной основой. Далее проводят заливку труб бетонно-гравиевой смесью на глубину 0,3 метра. После чего опора поднимется на 0,15 метров, что, в дальнейшем обеспечит защиту столбов от деформации при движении грунта. После того, как бетон зафиксируется, трубы обкладывают рубероидом, а ямы уплотняют песком. В завершении процесса проводят армирование, и заливают бетон до поверхности опор.

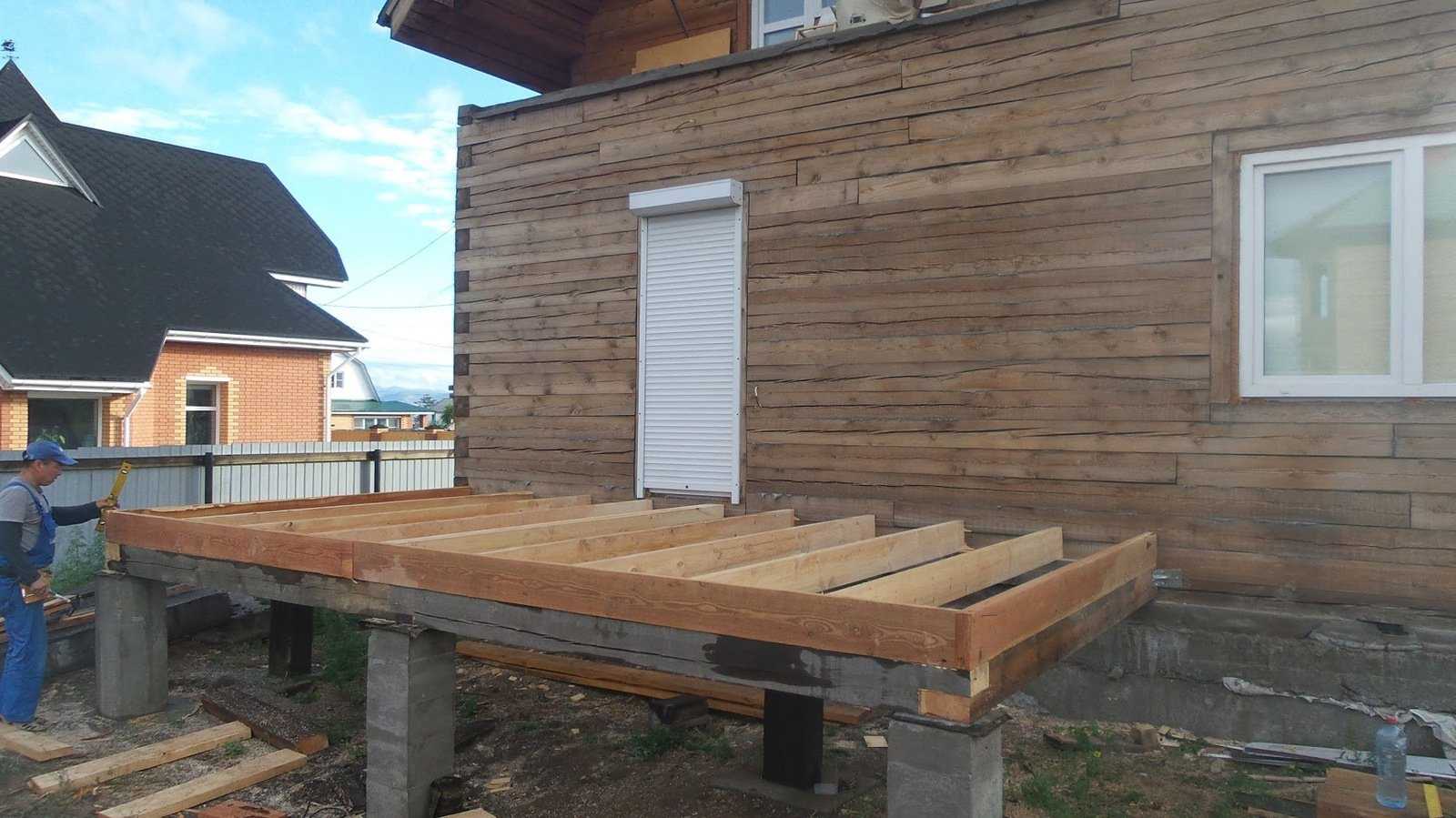

Монтаж незаглубленной основы

Размещается на уровне земли. Разница между установкой столбов  варьирует от 1,5 до 2,5 метра. Подошва, при условии легкости постройки, может возводиться на непучинистых грунтах.

При строительстве обычно используют блоки с габаритами 0,2х0,2х0,4 метра. Узнать цену такого основания несложно. Общее количество необходимого материала, умножаем на стоимость одного блока. Также в строительстве используется бетон, бутовый камень.

Подошву можно соорудить и из кирпича, но не нужно забывать о том, что керамический и силикатный кирпич может деформироваться при низких температурах воздуха.

Возведение данного типа основания проходит в несколько этапов:

1. Для начала расчищаем строительный участок и делаем разметку.
2. Затем, путем расчета нагрузки на каждую опору, определяем количество столбов, и территорию, на которой они будут располагаться.
3. Проводим земельные работы – снимаем 15 мм верхней части грунта.
4. Под каждой опорой создаем песчаную подушку и монтируем столбы. На верхнюю их часть наносим штукатурку.
5. В завершении защищаем столбы от влаги битумной смолой или кровельным материалом.

Какими бывают деформации фундаментов

В зависимости от процессов, протекающих внутри — в самом фундаменте и снаружи — в почве, выделяют следующие типы деформаций:

Перекос. Может возникнуть, как результат неравномерных осадок, двух соседних фундаментов. Характерен для зданий каркасной системы.

Рис. 1 — перекос фундамента, вызванный неравномерной осадкой грунта

Крен может произойти с высотным зданием при его высокой изгибной жёсткости. Возникает такая деформация вследствие неравномерного проседания почвы и характеризуется разными её уровнями в крайних точках основания здания. Если величина крена растёт, то это грозит полным разрушением строения.

Рис. 2 — крен фундамента

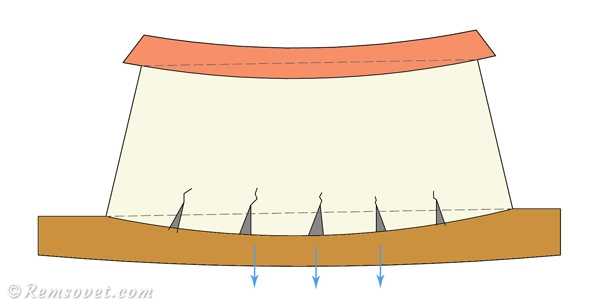

Прогиб. Такая деформация фундамента возникает в домах, которые не обладают высокой жёсткостью. Чем выше жёсткость, тем меньше значение прогиба. Характерными признаками таких изменений в фундаменте являются трещины, которые похожи на перевёрнутую букву Y.

Рис. 3 — прогиб фундамента

Осадка – это вид деформации, характеризующийся вертикальным смещением грунта под подошвой фундамента, происходящий при уплотнении грунта. Такая проблема может произойти в результате увеличения нагрузки самим зданием либо рядом стоящими сооружениями. Структура грунта при этом не изменяется.

Рис. 4 — Осадка основания (или осадка фундамента)

Просадка. По своей сути — это та же осадка, но с изменением структуры грунта под действием дополнительных факторов, например, грунтовых вод. Характеризуют просадку вертикальные трещины, которые кверху расширяются. Их начало указывает на место изгиба. Такое нарушение основания строения вызвано, обычно, естественными процессами, происходящими в грунте.

Обозначение границ фундамента

При самострое чаще всего не разрабатывают проект, а рисуют эскиз или схему. В этом случае редко используют оси, поэтому шнуром обозначают границы фундаментов дома. Разметка подземной части выполняется по аналогии с осями:

Определяют расположение стены дома, параллельной забору или границе участка, отмечают ее бечевкой.  Устанавливают обноску, размещая ее на некотором расстоянии от стен здания, чтобы не мешала при разработке грунта. Этот элемент разметки изготавливается из вертикальных стоек и горизонтальных перемычек между ними.

Отмечают на обноске точку первого угла дома. От этой точки натягивают шнур перпендикулярно первой стене. Построения должны быть точными, насколько позволяет выполнение работы «на глаз».

Делают проверку прямого угла. Для этого от выбранной точки на одном шнуре откладывают расстояние равное 3 м, а на другом 4 м.
Измеряют расстояние между концами отложенных отрезков

Важно сделать это с максимальной точностью.

Если величина равна 5 м, шнур расположен верно, можно вместо него устанавливать деревянную обноску

Если совпадения нет, бечевку смещают до тех пор, пока гипотенуза треугольника не станет равняться 5 м.
После достижения этого значения построение прямого угла завершено.

На линии стены (п. 1), параллельной забору, отмечают второй угол дома и повторяют действия с пункта 2. Получают третью сторону.
На второй стороне обноски отмечают третий угол и выполняют те же действия, что и в предыдущих случаях. Получают четвертую сторону дома.

Далее необходимо сделать отметки на линиях 3 и 4, равные размерам здания в плане. Метки должны совпасть, но если этого не происходит, их совмещают.

Построение разметки прямоугольного или квадратного дома завершено.
Чтобы убедится в точности, измеряют диагонали получившейся фигуры. Они должны быть равны.

После завершения выноса наружных граней дома для разных типов фундамента под дом есть отличия в построениях. Чтобы выполнить работу правильно, нужно ознакомиться с ними.

Ленточный фундамент

На обноске закрепляют два шнура, обозначающие обе грани ленты. Первый уже протянут, после выполнения приведенных выше действий. Чтобы натянуть второй потребуется отложить расстояние равное ширине фундамента от имеющегося шнура. Работы проводят после разработки грунта.

Погрешность измерений нормируется СП «Геодезические работы в строительстве» и назначается равной 1 см. Необходимо выполнить разметку не только для наружных стен, но и для внутренних.

Плитный фундамент

Для этой конструкции нет необходимости выполнять дополнительные построения. Достаточно разметки наружных граней

При работе важно помнить, что плиту чаще всего заливают так, чтобы она выступала на 10 см за наружные стены

Столбчатый фундамент

Чтобы правильно вынести на местность расположение столбов или свай на обноске закрепляют две горизонтальные перемычки, одна над другой. Нижняя располагается в одном уровне с обрезом отдельных опор, а верхняя по обрезу ростверка. Работу выполняют в три этапа:

• Закрепляют шнуры на нижней перемычке обноски, расположение которых будет совпадать с центральными осями столбов или свай. Шаг равен шагу опорных конструкций. Из пересечений опускают отвес и отмечают точки бурения.
• Размеченные линии перемещаются к наружной грани фундаментов. Выполняют заливку.
• Следующий этап — изготовление ростверка. Для закрепления бечевки используют верхнюю перемычку на обноске. Разметку выполняют так же, как для ленточных конструкций. Работа упрощается тем, что на обноске уже имеется гвоздь, обозначающий центральные оси фундаментов. Он этой точки можно отложить в обе стороны расстояние равное половине ширины ростверка и натянуть шнуры.

Работы по выносу размеров дома на местность могут осуществляться двумя приведенными выше способами:

• разбивка фундамента по осям;
• разбивка граней фундамента без использования осей.

Каждый из них имеет свои сложности и преимущества. Профессиональные строители используют первый метод. Непрофессионалу, стоящему свой дом, будет проще понять и применить второй.

Возведение стен пристройки

Домашний мастер на свое усмотрение подбирает стеновой материал. Это может быть красный или белый кирпич, ракушник, керамзитобетонные или газобетонные блоки. В том или ином случае технология возведения пристройки из газобетона к дому и несущих конструкций неизменна.

1. На поверхность фундамента устилают гидроизоляционный материал (рубероид).
2. Проверяют ровность поверхности. При необходимости ее выравнивают обычным цементно-песчаным раствором.
3. Строительство из кирпича начинается с возведения угловых частей стены в один-два ряда. При этом разметку делают таким образом, чтобы углы между натянутым шнуром везде составляли 90°. Угловые блоки должны возводиться идеально, от них зависит ровность всей конструкции.
4. Между угловыми «колоннами» натягивается шнур, по линии которого возводятся промежуточные части стеновой конструкции.
5. Возводимую пристройку периодически «связывают» с основным кирпичным зданием. Для этого через каждые 3—4 ряда кладки в стенах дома высверливают перфоратором по два отверстия по уровню выстроенного ряда. Диаметр отверстий подбирается таким образом, чтобы в него с усилием можно было вбить 30—50-сантиметровые металлические прутья (арматура или проволока «катанка»). Таким образом стены возводимой веранды объединяются со стеной жилого дома.
6. При кладке рядов следует периодически проверять их горизонтальность, чтобы верхний финальный ряд был выложен строго параллельно линии горизонта.

Проемы для окон и дверей выполняются с использованием уровня, верхнюю перемычку выполняют с использованием бетонного столба, уложенного горизонтально, или стального квадратного профиля.

Как их избежать

Чтобы избежать нарушения выбора типа базы, стоит правильно оценивать обстановку. Если основание ленточное, выбирайте дополнительному строению тот же вариант. При неправильном заглублении основания, следует подсыпать весь периметр базы. При потерях прочности следует сделать капитальный ремонт.

Подошва выполняется немного выше, чем основное здание, даётся место для усадки.

Если сторона дополнительного строения будет в пределах 3-х метров, можно откапывать всю длину, но если больше – не стоит. Возможно ослабление базы и устойчивости. Тогда придётся делать её ремонт, а не достраивать пристройку.

Оптимальным подходом до строительства будет, если базу залить осенью, а строительство начать по весне. За этот период произойдёт усадка грунта.

К строительству пристройки следует отнестись как строительству основного здания. Качественная постройка не даст возможности разрушиться обоим зданиям. Гидроизоляцию следует делать эффективным материалом, например, Технониколь. Делайте правильное армирование.

Если в работе вы последуете советам, то качественное и надёжное жилье вам обеспечено.

• https://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/pristrojka-k-domu-svoimi-rukami.html
• https://derevyannie-doma.com/tehnologii/fundament-dlya-garazha-bani-osobennosti-vypolneniya.html
• https://greensector.ru/stroitelstvo-i-remont/vozvedenie-fundamenta-dlya-pristrojjki-k-domu.html
• http://obustroen.ru/stroitelystvo/fundament/razmetka-fundamenta.html
• https://remoskop.ru/fundament-pristroyku-sdelat-blok-chastyu-tselogo.html
• https://househill.ru/fundament/pod-dom/lentochnyj/dlya-pristrojki-k-domu.html

Виды ленточных фундаментов

Ленточные основания бывают 2-х типов:

• монолитные
• сборные.

Монолитные ленточные фундаменты отличаются наличием арматурного каркаса, впоследствии заливаемого бетонным раствором непосредственно на стройплощадке. Благодаря этой технологии, обеспечивается неразрывность конструкции. Сборные основания формируются из предварительно изготовленных в заводских условиях железобетонных блоков. Между собой блочные конструкции скрепляются цементным раствором и методом армирования. Различают ленточные фундаменты по степени заглубления: глубокозаглублённые, мелкозаглублённые. Определяется глубина, в зависимости от несущих характеристик грунта и предполагаемой проектной нагрузки.

Причины, провоцирующие деформацию фундамента

Среди причин, которые могут привести к разрушению фундамента, можно выделить основные:

• Изменение конструкции самого строения. Например, постройка дополнительного этажа. Результатом такой модернизации может стать осадка;
• Проведение строительства рядом с исследуемым зданием других сооружений. Следствием различной нагрузки на грунт может стать крен или перекос здания;
• Несоответствующая подготовка почвы под новый фундамент;
• Некачественный состав цемента, который может стать причиной прогиба готового основания;
• Отсутствие слоя гидроизоляции или её неправильный монтаж;
• Неверно выбраны материалы либо их низкое качество;
• Ошибки в проекте или неверный расчёт глубины фундамента. Несоблюдение правил его возведения;

Но, несмотря на множество причин, провоцирующих деформации, на первом месте стоит вода.

• Влага за счёт пористой структуры цемента, находит себе дорогу внутрь фундамента, где планомерно ведёт свою разрушающую деятельность. Превращаясь в лёд в холодное время года, она расширяет поры цемента;
• Грунтовые воды могут изменять свой уровень или увеличивать объём. Это приводит к изменениям состава почвы, что провоцирует просадку строений.

В зависимости от причин, вызывающих разрушение фундамента можно судить о том, можно ли устранить последствия самостоятельно либо придётся вызывать специалистов. Кроме того, некоторые деформации не подлежат восстановлению совсем.

Расчёт нагрузки

Чтобы сформировать надёжный ленточный фундамент, необходимо выполнить расчёт исходя, из реальных параметров основания. Рассчитаем фундамент для пучинистого грунта, используя следующие примерные данные:

• размер — 6х3 м;
• верхний сегмент – 0.2м;
• подошва – 0.25м.

Необходимо учитывать рабочие характеристикиздания:

• толщина стен — 400мм – газоблоки;
• напольное покрытие первого этажа – насыпь из грунта и гранитного щебня;
• высота дома – 2-а этажа;
• перекрытия между этажами – плиты из железобетона;
• крыша – скатная: 45° (лаги из древесины, черепица);
• грунтовое основание – пластичная глина.

Учитывая эти показатели, необходимо рассчитать следующие виды нагрузок:

• крыша — 1.5 х 80 = 1200 Н (коэффициент СНиП= = 800 Н/м2);
• перекрытие — 1.5 х (300 + 500) = 12000 Н;
• наружные стены (на 1м основания) — 3 х 0.4 х 600 = 7200 Н;
• газоблочный фундамент — 0.450 х 2300,0 = 10350 Н;
• подошва (на 1м длины) -150,15+120+1200+720+1035 = 42250 Н.

Площадь основания равна 50 х 100 см = 5000,0 см2 4225, 15/5000 = 9 Н/см2

Принимая во внимание эти данные, можно перейти к расчёту объёма бетона, который понадобиться для строительства. Выполнить это можно, используя эту формулу V=ПИ х r2 х h

Соединение фундаментов с использованием деформационного шва

Как пристроить новый фундамент к уже существующему, если строительство здания только что закончилось, а хозяева поняли, что потребуется ещё одна комната. В этом случае потребуется сооружать новое основание с деформационным швом. Строения также будут соединены друг с другом, но если усадка будет идти неравномерно, она не повлияет на основание ни основного дома, ни пристройки к нему.

Он представляет собой обычную доску, толщина которой составляет 2-5 см. Её оборачивают рубероидом, полиэтиленом или другим материалом, устойчивым к воздействию влаги, после чего она размещается в пространстве между старым и новым основанием.

Новый фундамент заливается бетоном на арматурный каркас, строительство практически не отличается от первого варианта. Однако после застывания бетона деформационный шов убирается, а пространство заполняют утеплителем и монтажной пеной. Это относительно эластичные материалы, поэтому при колебаниях грунта и вовремя усадки они не позволят появиться трещинам в основаниях здания и пристройки к нему.

Это очень простое в исполнении решение, которое позволит решить множество проблем. Деформационный шов снижает риск повреждения фундамента в результате подвижек грунта, и здание с пристройкой сможет прослужить намного дольше. Такой шов нужен обязательно: если о нём не позаботиться, уже через несколько лет зданию потребуется капитальный ремонт с демонтажем полов.

Из каких видов основания выбирать?

В этом пункте рассмотрим, на какие типы делится фундамент для пристройки. Ленточный по праву можно назвать универсальным, потому что он прекрасно подходит как для тяжелых, так и облегченных конструкций. Располагается он только под внешними и наружными несущими стенами.

В основном он заливается из бетона; чтобы сделать конструкцию более надежной, следует армировать ее железными прутьями. Если собираетесь делать такой тип основы своими руками, то лучше отдать предпочтение сборному варианту. К недостаткам относится высокая стоимость.

Универсальный ленточный фундамент

А вот столбчатый, напротив, относится к бюджетным вариантам. Но его целесообразно использовать, только если речь идет об облегченных конструкциях, например, нужно привязать каркасную пристройку к деревянному дому.

В качестве опор выступают специальные столбы, расположенные с интервалом от 1,5 до 3 метров. Эти столбы обязательно должны размещаться на пересечении несущих стен. Лучше всего делать такие элементы из кирпича либо железобетона, но можно использовать и брусья лиственницы. Однако такие опоры имеют высокую стоимость, да и древесина не отличается долговечностью.

Обзор основных видов швов и особенности их устройства

Сейсмические и осадочные

Варианты пристроек: 1. Старый дом. 2. Пристройка.

Сейсмические швы между фундаментами, как правило, устраивают в потенциально опасных в сейсмическом плане зонах. Наличие их способно предотвратить в какой-то степени колебание земной коры и не дать растрескиваться фундаменту и стенам дома.

Чтобы правильно устроить их, прежде всего необходимо разбить фундамент на несколько кубов с одинаковыми сторонами. Именно по всем ребрам этих условных кубов и должны делаться швы. Причем они должны выглядеть в виде небольших отсеков, надежно защищенных гидроизоляционными материалами от влаги и температуры.

Осадочные швы целесообразно устраивать для фундаментов зданий, которые будут иметь переменную этажность. Ведь в этом случае часть здания с меньшим количеством этажей будет давить на фундамент меньше, чем часть с большей этажностью. А швы способны выровнять такую нагрузку. Помимо этого, устройство их может компенсировать проблемы, возникающие в случае осадки грунта.

Принцип устройства состоит в том, что делится на определенные узлы как фундамент, так и само здание. Швом при этом должен быть защищен каждый узел. Соответственно, обустраивать их необходимо и на плите здания. Хоть это и займет больше затрат материалов и времени, в будущем качественный деформационный шов во много раз снизит вероятность растрескивания стен.

Температурные и усадочные

Сопряжение фундаментов: 1. Дом. 2. Старый фундамент. 3. Штыри. 4. Арматура. 5. Цоколь. 6. Основание фундамента.

Температурные деформационные швы между фундаментом лучше всего устраивать в местности, которая имеет очень переменчивый климат. То есть температура будет оказывать сильное влияние на качество строения. Это касается как мест с холодным климатом, так и с жарким в том числе.

Исходя из технологии устройства температурных швов, полностью все здание делится на определенные квадратные отсеки, размер которых определяется путем расчетов. Удобнее всего делать это на плите, где замеры получатся более четкими. При этом учитывается географическое положение, сейсмические условия местности, габариты здания и глубина промерзания грунта. И хотя обычно такие швы не делают на фундаментах, опытные строители считают, что лучше их все-таки делать, так как глубина промерзания может значительно колебаться в разные периоды.

А вот что касается усадочных швов, то их целесообразно применять для фундаментов и зданий, в строительстве которых присутствует большое количество бетона, особенно если он заливается поверх монолитного каркаса фундамента.

Объясняется это очень легко. Ведь со временем бетон имеет свойство отдавать влагу, тем самым немного уменьшаясь в размерах. Но даже незначительное уменьшение может привести к большой деформации и появлению трещин на фундаменте и стенах. Поэтому обустройство их обязательно в местах, где используется много бетона.

Но между тем, лучшим вариантом строители считают объединение температурного и усадочного типа швов. Такой вариант дает лучший эффект, к тому же, устройство их считается самым простым. Комбинация этих типов может применяться для строений любой этажности и для любого типа фундамента.

Как соединить фундамент пристроенного к дому гаража

О том, какой фундамент нужно выбрать под пристроенный к дому гараж, я рассказал в предыдущей статье. Перейдем к подробностям.

Жесткое соединение фундаментов

Жестко соединить между собой можно два плитных или два ленточных фундамента. О том, почему фундаменты разных типов жестко соединять не стоит, я писал в предыдущей статье «Пристроенный к дому гараж – фундамент».

Соединение ленточных фундаментов

Два ленточных фундамента соединяются следующим образом:

Траншея для фундамента под пристроенный к дому гараж делается такой же глубины, как и основной фундамент. Сам процесс заливки фундамента – вполне обычный. Главная особенность – подготовка арматуры.

Сначала давайте рассмотрим пристройку замкнутого фундамента. В ленте фундамента дома нужно просверлить отверстия, в которые нужно забить арматуру. Сверлятся они в шахматном порядке на глубину ¾ ширины ленты. По углам фундамента арматура забивается на глубину 0,5 м.

Пристроенный к дому гараж – жесткое соединение фундаментов

Тут есть важный момент. Нужно сделать так, чтобы прутья арматуры прочно держались в ленте фундамента. В прутьях арматуры делается прорезь, в которую вставляется кусок дерева. Он выполняет роль расклинивающего вкладыша. Под воздействием влаги дерево набухает и надежно фиксирует арматуру.

Пристроенный к дому гараж – еще один вариант соединения фундаментов

Если фундамент под пристроенный к дому гараж незамкнутый, процедура такая же, только арматура в основной фундамент забивается с меньшим шагом.

Выступающая из фундамент арматура должна быть такой дины, чтобы можно было сварить каркас фундамента под пристроенный к дому гараж.

Соединение плитных фундаментов

Жесткое соединение плиных фундаментов возможно только если толщина фундамента дома не менее 0,4 м.  Присоединить плиту под пристроенный к дому гараж можно и к тонкому фундаменту, если он выступает из под дома хотя бы на 0,3 м. В этом случае арматура в выступе оголяется и к ней приваривается арматура плиты пристройки.

О наличии такого выступа стоит позаботиться еще на этапе проектирования дома. Стоит сразу подумать о том, с какой стороны может возникнуть необходимость в пристройке.

Использование деформационного шва

Если на участке неоднородный или сложный грунт, то скорее всего фундамент под пристроенный к дому гараж придётся отделить от деформационным швом. Постройки в этом случае скорее всего дадут разную усадку, но это не приведёт к негативным последствиям.
