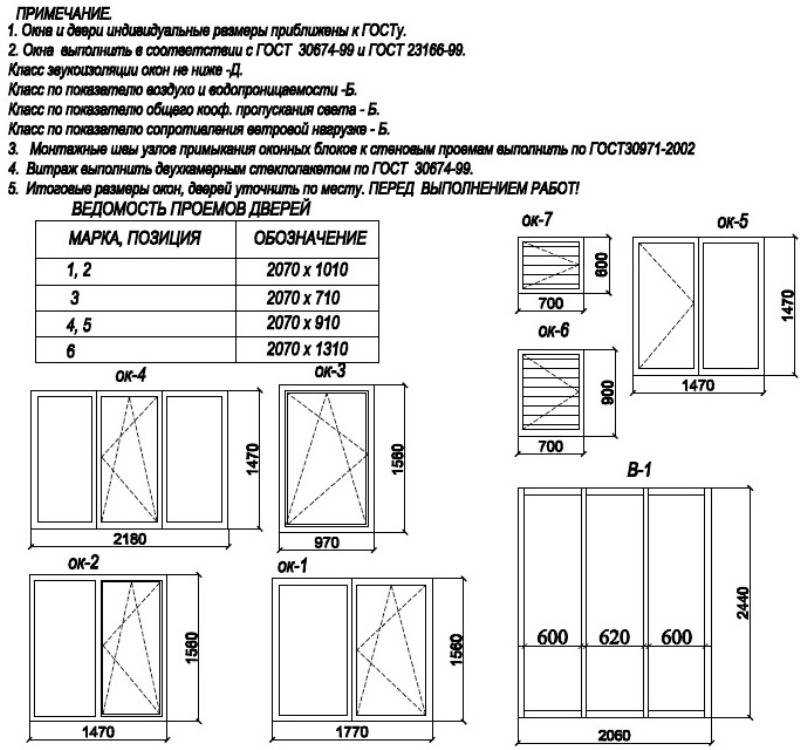

Стандарты ГОСТ
ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)ГОСТ — 23166-99 «Блоки оконные. Общие технические условия»ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»ГОСТ — 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»ГОСТ — 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»ГОСТ — 24866-99 «Стеклопакеты клееные. Общие технические условия»ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размерыГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 23344-78 Окна стальные. Общие технические условияГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередачеГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередачеГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условияГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размерыГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкцииГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

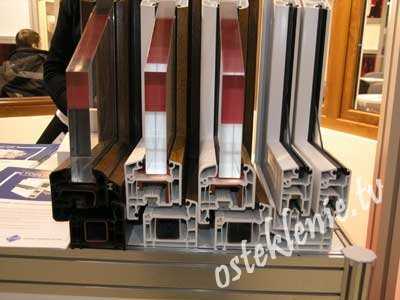

Из каких частей состоит пластиковый профиль?
Стандартный пластиковый профиль имеет следующую комплектацию: непосредственно сам ПВХ-профиль, армирующая вставка, уплотнительное кольцо и штапик.
ПВХ-профиль изготавливают из высококачественной пластмассы – поливинилхлорида. Этот материал имеет отличную морозостойкость, не подвержен влиянию большинства кислот и щелочей, нетоксичен и не имеет запаха.
Армирующая вставка служит каркасом конструкции и устанавливается внутри ПВХ профиля.
Уплотнительное кольцо находится на месте соединения оконной рамы со стеной, служит для более плотного прилегания и предотвращения проникновения холодного воздуха внутрь помещения. Его изготавливают из пластмассы, силикона или модифицированного ПВХ.
штапик – небольшой пластиковый «мост», закрепляющий стеклопакет внутри профиля и сглаживающий угол между двумя этими элементами.
Как правильно задать размеры окон на этапе проектирования
Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным
К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2
В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.
Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к
площадь свыше указанной нормы не подпадает под действие стандартов.
При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части
Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.
Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.
Замеряем пластиковые окна: как правильно определить размер
Пластиковые окна на сегодняшний день уже не роскошь, а необходимость. Во-первых, они эстетически хорошо выглядят, а во-вторых, защищают дома от шума, пыли и конечно, холода.
Как правило, в обычных домах устанавливают пластиковые окна стандартных размеров. Эти размеры определяются строго по ГОСТУ и строительным нормам и правилам.
Нормативные документы содержат информацию об оптимальных размерах окон в обычных домах, и учитывают:
- Требования для освещенности помещения;
- Размеры помещения;
- Назначение помещения, они могут быть жилые или не жилые;
- Уровень освещения естественным путем;
- Пропускную способность окна.
Но, несмотря на это стандартные размеры пластиковых окон в панельных домах могут незначительно отличаться, буквально на несколько сантиметров.
Это важно!
На рынке окон существуют размеры для пластиковых окон в кирпичных, панельных или сталинских домах.
Поэтому строя новые здания, застройщики стараются не сильно отходить от заложенных стандартов, чтобы не создавать проблему себе и жильцам этих домов.
К примеру, в новом кирпичном доме, устанавливают пластиковые коричневые окна стандартные размеры которых составляют 1300 мм в высоту и 1400 мм в ширину. Тогда как хрущевских домах, эти параметры варьируются от 1300 мм до 1500 мм.
Из этого можно сделать вывод, что стандартные размеры пластиковых окон – это очень размытое понятие и точных цифр для этого нет.
Таким образом, если знать тип постройки, можно приблизительно просчитать стоимость стеклопакета.
Но все же, не все знают, как правильно замерить пластиковое окно, поэтому в данном случае, лучшим выходом будет обращение к специалисту, который выполнит для вас эту работу максимально быстро и качественно.
Если все же вы хотите самостоятельно научиться правильно, замерять пластиковое окно, вам необходимо будет учитывать некоторые особенности, а именно: стеклопакет должен быть чуть шире или одинаковым по размеру, в местах, где рама соприкасается с откосами; стеклопакет должен быть немного уже, чем сам откос.
Для того чтобы пластиковое окно было замерено правильно по высоте, вам потребуется:
- От основания оконного проема до наружного верхнего откоса необходимо отнять 2 сантиметра;
- К полученному результату необходимо прибавить примерно 1,5-2,5 сантиметра, это нужно для того, чтобы окно зашло в верхнюю четверть;
- При применении подставочного профиля, который является обязательным условием при монтаже окон, необходимо отнять 3 сантиметра от полученного окна.
Размеры стеклопакета, как правило, должны быть меньше оконного проема примерно на 3-8 сантиметров. Это потребуется для монтажного шва.
Если у вас четверть получилась более чем 5 сантиметров, тогда придется использовать добавочный профиль.
Если вы все еще не знаете, как правильно замерить пластиковое окно, тогда вам понадобится помощь специалиста.
Обратите внимание!
Размеры стеклопакета должны быть меньше оконного проема примерно на 3-8 сантиметров.
В основном пластиковые окна, стандартные размеры, которых прописаны в ГОСТЕ, по стоимости обходятся гораздо дешевле, чем нестандартные окна, для частных домов, которые проектировали по индивидуальному заказу.
Благодаря новейшим технологиям изготовить такие окна можно за максимально короткий срок, при этом качество нисколько не пострадает, и окна будут радовать вас долгое время.
1-но створчатое окно
Данный вариант требует отдельного рассмотрения, поскольку такой тип конструкции является базовым и на его основе проектируются системы остекления, разделенные на две и более секции.
Изделия, площадь которых превышает 2,5 м2 выходят за рамки всех строительных норм и стандартов (например, ГОСТ). Монтаж подобных систем исключает гарантию на механизмы открытия, их безотказную работу, а также требует испытаний по безопасности использования.
Для профиля с толщиной армирующего наполнения 1 мм нужно соблюдать следующие соотношения сторон:
- Ширина 90 см, высота не более 210 см;
- Ширина 120 см, высота не более 150 см.
Если в створку, общей площадью 2,5 м2, поставить двухкамерный стеклопакет (3 листа по 4мм каждый), ее вес составит порядка 75 кг. Естественно, использование более толстых стекол приведет к превышению критического порога.
Советы и рекомендации по выбору
Как правило, трудно определиться, когда стоит выбор между одно и двустворчатым блоком или двух и трехстворчатым.
Сильные стороны одностворчатого сравнительно с двустворчатым: его дешевизна и относительная простота в уходе.
Это существенно нагрузит фурнитуру, сокращая ее эксплуатационный ресурс. Кроме того, большая створка будет занимать много места в помещении при проветривании в распашном режиме, а место на подоконнике полностью теряется. Проветривать комнату с таким окном в зимний период, особенно в ветреную погоду, достаточно проблематично – даже в откидном положении поток воздуха будет весьма ощутим.
Выбор между двустворчатой и трехстворчатой конструкцией становится в тех случаях, когда ширина проема превышает 150 см. Экономически более предпочтителен вариант с одним открывающимся элементом достаточного для помещения размера и глухой секцией, как правило, более широкой.
Трехстворчатый блок актуален, если проветривания от одной створки недостаточно. Тогда наиболее рационально заказать раму с двумя боковыми открывающимися элементами и глухим посередине.
Размеры окон жилых помещений
Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.
Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.
Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.
Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.
Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.
Варианты конструкций
Чаще всего в современные квартиры и частные дома устанавливают блоки, вертикально разделенные на отдельные секции. Количество таких секций определяется размерами окна, его функционалом, а также спецификой дизайна фасада и внутреннего интерьера помещения.
Наиболее распространены двух и трехстворчатые ПВХ окна. Конструкции с одной створкой в жилых помещениях устанавливают сравнительно редко. Рассмотрим подробнее каждый из вариантов.

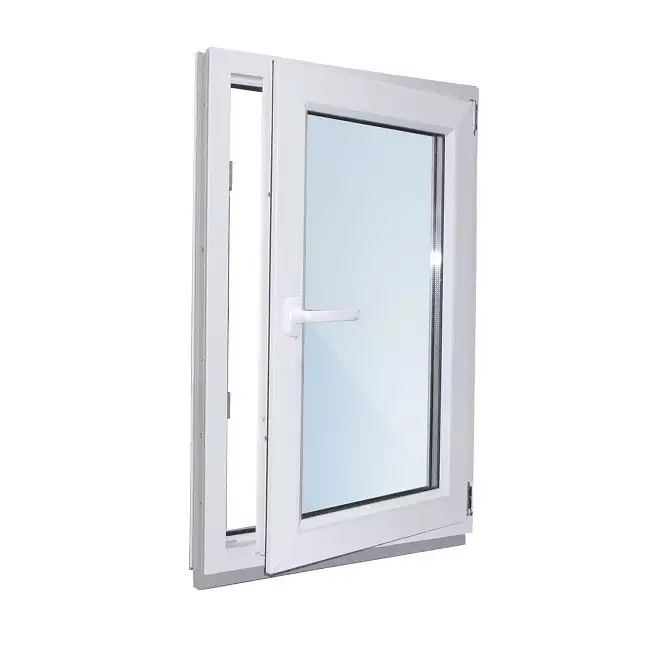

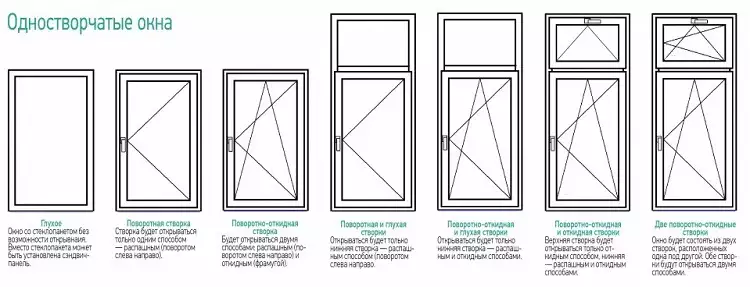

Одностворчатые окна
В большинстве случаев изготовитель делает створку открывающейся, сравнительно реже встречаются глухие конструкции. Окнами подобного типа обустраивались жилые дома советского периода – сейчас в квартирах их практически не ставят. Чаще используют в дачных постройках, загородных домах или при остеклении небольших комнат.
Двустворчатые ПВХ окна
Оконные блоки такого типа разделены на две секции вертикальной перегородкой (импост). В большинстве случаев одна из секций открывается, сравнительно реже встречаются конструкции с двумя открывающимися элементами. Двустворчатая система иногда реализована без разделительного импоста, что при значительной ширине блока негативно сказывается на общей жесткости конструкции.
Это наиболее популярный вариант компоновки остекления, так как сочетает в себе удобство использования и сравнительно низкую цену. Двустворчатые пластиковые окна можно встретить практически в любом типе строений: в больших и малых частных домах, коттеджах, многоэтажных жилых зданиях, офисных помещениях и крупных торговых центрах.
Трехстворчатые ПВХ окна
Несущая рама в таких окнах разделена на три секции. Чаще всего подобные конструкции используют для остекления просторных помещений – гостиных, зал, столовых, холлов.
По количеству и направлению открывающихся элементов возможны любые варианты. Наиболее распространенный – установка поворотно-откидной фурнитуры на две крайних створки.
Такой вариант считается оптимальным с точки зрения функционала и стоит относительно дешево. Если же застройщик хочет еще сэкономить и этого достаточно для нормального проветривания помещения, делают открывающейся только среднюю створку.
Реже всего встречаются конструкции, в которых открываются все три секции или же наоборот – полностью глухие. Главная причина сравнительно низкой популярности первых – высокая стоимость блока, ведь каждую секцию необходимо оборудовать створкой и фурнитурой. Глухие трехстворчатые блоки ставят либо в помещениях с искусственной вентиляцией (приточные системы), либо в комнатах с большим внутренним пространством совместно с открывающимися окнами.
Стандартные размеры окон
Стандартизация оконных блоков и проемов
Как правило, процесс проектирования зданий любого типа предусматривает определения размеров оконных проемов, с учетом требований интенсивности освещения комнат.
Данный показатель зависит от назначения постройки, ее габаритов, и уровня естественного солнечного освещения в той или иной географической точке.
Не менее важное значение имеет светопропускная способность оконного блока. Исходя из строительных норм и правил, процентное соотношение площади оконного поема и величины помещения, рассчитывается по общепринятой формуле
Исходя из строительных норм и правил, процентное соотношение площади оконного поема и величины помещения, рассчитывается по общепринятой формуле.
Эти же стандарты дают нормированное значение коэффициента освещения общественных и жилых помещений, которые расположены южнее 60 градусов и севернее 45 градусов широты.
Все показатели должны учитывать обязательную чистку стекол хотя бы дважды в год для зданий, которые находятся не в загрязненных районах города, и 4 раза в год, для зданий с серьезными выделениями продуктов горения и подобных элементов.
К примеру, если здание находится южнее общепринятых 45 градусов северной широты, то освещенность нужно умножать на коэффициент, равный 0,75, если здание расположено севернее 60 градусов, то коэффициент увеличивается в 1,2 раза.
Обратите внимание!
Все показатели учитывают обязательную чистку стекол хотя бы дважды в год.
Кроме всего прочего, на светопропускную способность проема влияют такие показатели, как количество стекол и расстояние между ними.
За счет преломления световых лучей и поглощением света больше, чем двумя стеклами, освещенность помещения может значительно ухудшиться.

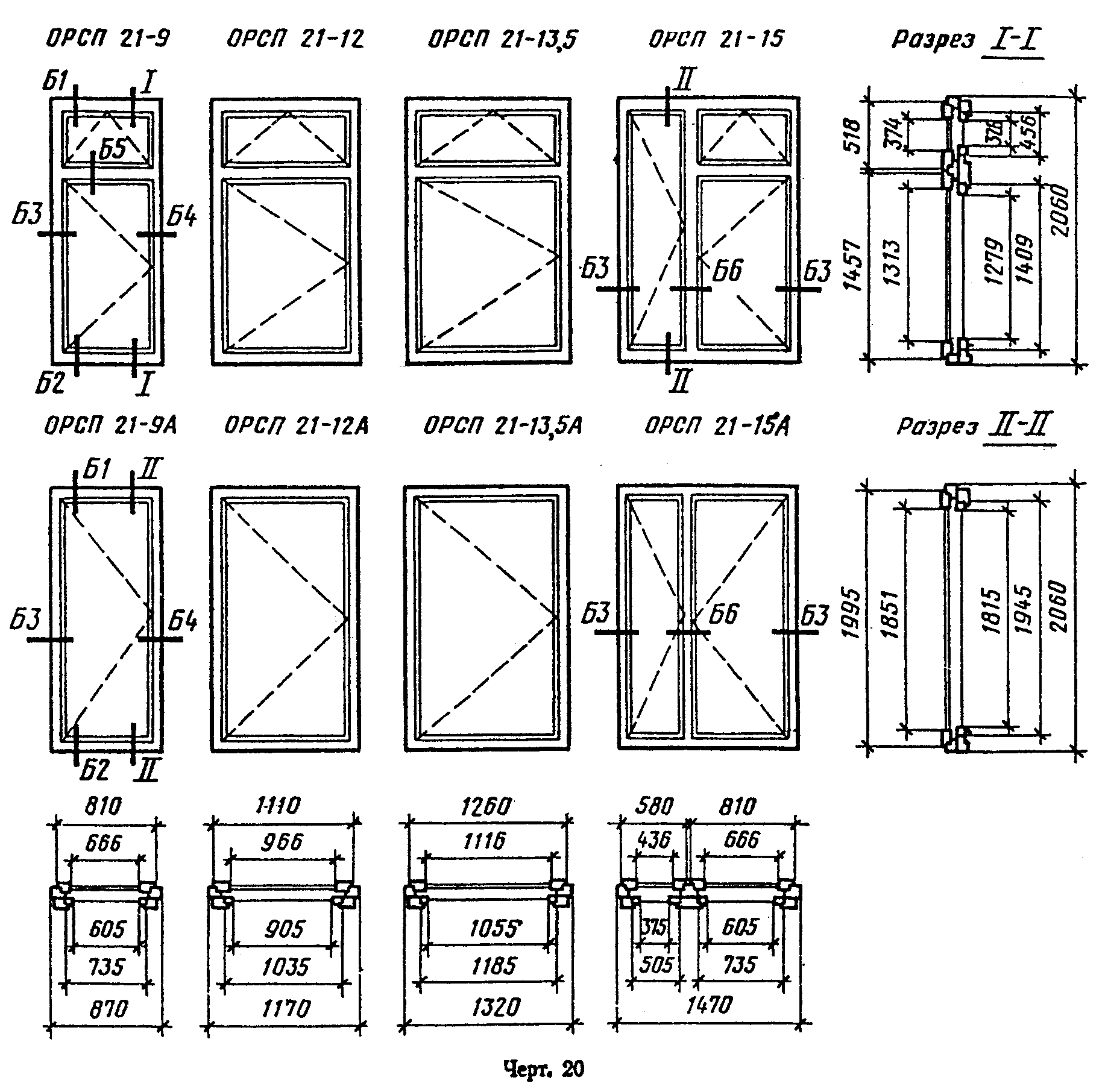

Тем не менее, существуют типовые ГОСТ на размеры окон. Отметим, что указанные в ГОСТ размеры в наибольший степени отвечают параметрам тех или иных зданий и при необходимости могут корректироваться.
Исходя из видов оконных рам выделяют типовые размеры окон, которые распространяются на:
- оконные блоки двойного остекления;
- тройного остекления;
- одинарное остекление, террасные рамы.
ГОСТ 11214-86, 23166-99 предусматривает влажность в 8-12% и стандартные размеры оконных проемов высотой в 60; 90; 120; 135; 150 и 180 см и шириной 60; 90; 100; 120; 135; 150 и 180 см.
Общепринятые стандартные размеры окон состоят из совокупности элементов сечений и непосредственно стекол.
К примеру, возьмем стандартный оконный блок, ширина которого составляет 1320 мм, боковые сечения равны 85 мм., среднее сечение — 130 мм, при этом ширина стекла в каждой створке должна быть не менее 525 мм.
Причем с каждой стороны в оконную обвязку должно входить по 7,5 мм стекла. Исходя из нехитрых подсчетов, заключим, что видимая ширина стекла равно 510 мм.
Так же стандартные размеры оконных проемов зависят от конструкции стен и размеров четверти.

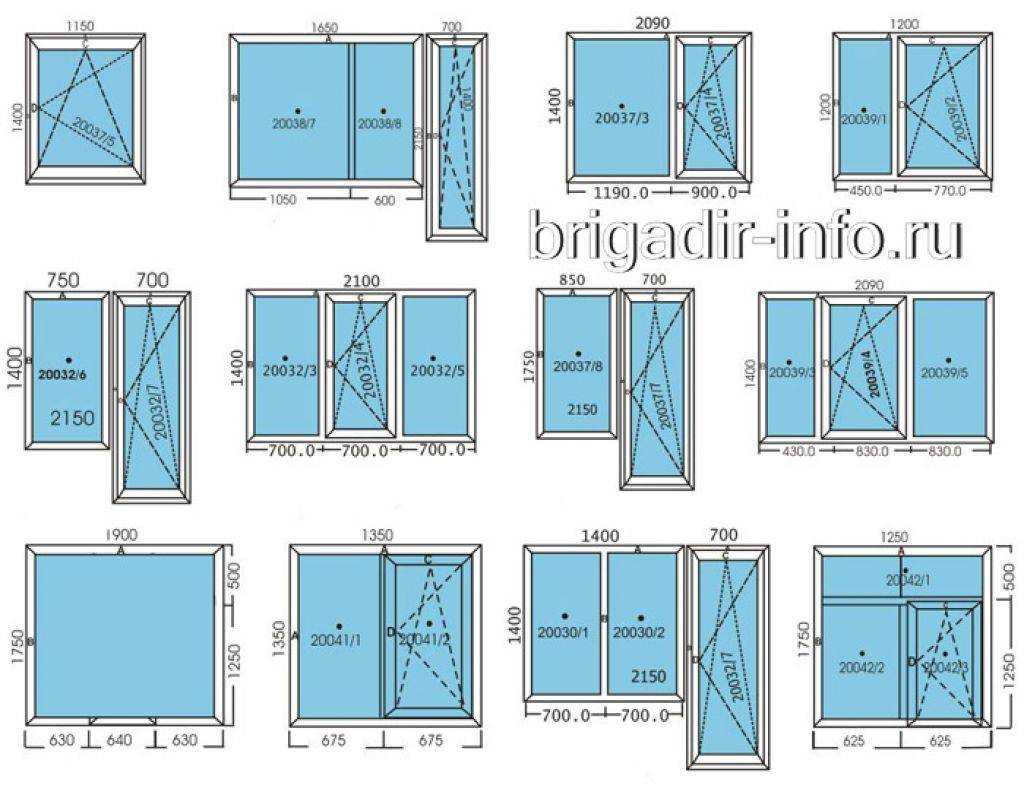

Стандартные размеры оконных блоков и проемов
Размеры светопрозрачных конструкций квартиры зависят от типа здания, в которое они будут устанавливаться. Стандартом для панельной хрущевки считается максимальная высота проема 1520 мм.
Ширина оконного блока зависит от комнаты, которую планируется остеклять. Проемы кухонных окон и небольших спален в хрущевских домах проектировались шириной 1310 мм с расчетом на установку двустворчатого блока.
Более просторные помещения обустраивались трехстворчатыми окнами шириной 2100 (блок); проем – приблизительно 2150 мм.
В блочных пятиэтажках
В первых пятиэтажных домах, построенных из железобетонных блоков, стандартные проемы существенно отличались друг от друга. Технология частично находилась на стадии развития и в некоторых постройках отличия от стандарта доходили до 15 см. Различны были размеры подоконных плит и оконных блоков, а наиболее распространенным стандартом проема для блочной хрущевки считались окна высотой 1,4 м. Ширина отличалась в зависимости от комнаты:
- Двустворчатый блок 1,3 м;
- Трехстворчатый 2,10 м;
В кирпичных пятиэтажках
Здания из кирпича справедливо считаются более качественными и проемы в них не так различаются, как в блочных постройках. Исключения – дома нестандартной конструкции, которые встречаются сравнительно редко. В остальном, есть незначительные различия вертикальных размеров из-за особенностей подоконников.
Стандартные размеры блоков кирпичных пятиэтажек:
- Высота — не более 150 см;
- Ширина для кухни и маленькой спальни – 1,45 м;
- Ширина для большой спальни – 2,05 или 1,75 м.
В девятиэтажках
В большинстве случаев размеры будут одинаковы как для кирпичных, так и для панельных зданий. Несущественные различия могут наблюдаться в зависимости от особенностей геометрии проема, толщины подоконной плиты и штукатурного намета.
Кухонные блоки традиционно выполнены в одном из двух вариантов:
- Узком – шириной 1160 мм;
- И стандартном – 1300 мм;
В кухонные проемы устанавливались двустворчатые окна высотой 1400 мм. Горизонтальный размер остекления в остальных комнатах схож с аналогичным для пятиэтажных хрущевок (2,1 м или 1,75 м).
Приблизительная стоимость
На стоимость блока влияют характеристики профиля, стеклопакетов, количество открывающихся створок, используемая фурнитура и технические особенности монтажа. В отечественных климатических условиях оптимально использовать качественный пятикамерный профиль в комбинации с двухкамерными энергосберегающими стеклопакетами. Стоимость подобных вариантов при установке «под ключ» от 6000 р за квадратный метр.
Стандартные пластиковые окна
Стандартным пластиковым окном считается, как правило, окно из ПВХ профиля класса «А», имеющее размеры 1,5*1,5 м и оборудованное фурнитурой и стеклопакетами.
Несмотря на то, что окно называется стандартным и имеет универсальные параметры, под это описание подпадает множество вариантов пластиковых окон.
Почему окна именно такого размера являются стандартными?
Потому что такие окна пользуются большим спросом, так как оконные проемы типовых домов имеют одинаковые размеры.
Предлагаем вам несколько вариантов стандартных окон:
- глухое пластиковое окно;
- пластиковое окно с одной поворотно-откидной створкой;
- пластиковое двухстворчатое окно;
- трехстворчатое пластиковое окно.
Самым распространенным размером для пластикового одностворчатого окна типового многоэтажного дома считается 1200*1200 мм, а для двустворчатого — 1300 х 1400 мм. Если дом хрущевской эпохи, то 1300*1350 мм.
Трехстворчатые окна – 2050*1400 мм в типовом доме и 2040*1350 мм в доме хрущевского времени.
Если вы слышите от нашего мастера словосочетание «стандартное пластиковое окно», не пугайтесь, никто не хочет вас запутать. Знайте, что это окно определенного размера, оборудованное всеми необходимыми комплектующими.
Профиль какой фирмы лучше выбрать?
Самыми крупными производителями пластиковых профилей являются 2 европейские фирмы REHAU и КВЕ. Сейчас рассмотрим каждую из этих компаний в отдельности, причем мы не будем затрагивать такие характеристики как теплопроводность и шумоизоляция (у каждого из данных производителей эти параметры находятся на высшем уровне). Мы затронем только то, чем эти фирмы отличаются от конкурентов, в том числе и друг от друга.
REHAU производит целый ряд энергоэффективных изделий для строительства. Создана компания еще в 1948 году в Германии, а в 1995 году впервые представила свою продукцию на рынке СНГ. На данный момент REHAU имеет представительства в 53 странах мира, в каждой их которых пользуется огромной популярностью.
Отличия продукции REHAU:
1) Экологичность материалов и самого производства. Компания заботится об окружающей среде и старается максимально обезопасить природу от пагубного влияния собственной продукции. Большинство заводов REHAU работают на чистом, «зеленом» топливе, а все материалы проходят тщательную проверку на наличие токсичных выделений в спокойном состоянии, при нагревании и охлаждении.
2) Система климат-контроля. Данная система является стандартной функцией для всех окон REHAU нового поколения. Она обеспечивает постоянный поток свежего воздуха с улицы, что необходимо для соблюдения оптимальной влажности воздуха в помещениии предотвращает появление конденсата и изморози внутри и на поверхности стеклопакета.
3) G-образный армирующий профиль. По поводу стандартного армирования окон REHAU до сих пор ведутся баталии. С одной стороны, его толщина и ширина соответствует всем стандартам, с другой, он имеет форму больше напоминающую П-образный профиль, нежели замкнутый. Согласно экспериментам самой фирмы REHAUих профиль ни чем не уступает квадратному. Тогда остается непонятным, почему использована именно эта форма, ведь никаких дополнительных преимуществ она не дает.
KBE –еще одна немецкая фирма, отличающаяся отменным качеством. Первая её продукция увидела свет в далеком 1980-м году, а вначале 2000-х завоевала рынок России, а затем и всего СНГ.
Отличия продукции KBE:
1) Разделение по классам. Фирма КБЕ одной из первых стала использовать систему разделения оконных профилей по ценовой категории. В названии практически каждой модели есть слово-приставка «Эксперт», «Экстра» или «Эталон».
Профиль класса «Эсперт» — более бюджетный вариант, он подойдет для тех, кто хочет получить окно стандартного качества за низкую цену.
Профиль класса «Экстра» — отличное соотношение цены и качества. Такие окна отвечают всем требования современных условий, но не могут похвастаться большим выбором дополнительных функций.
Профиль класса «Эталон» — самый дорогой и функциональный вариант, для изготовления такого профиля используются все самые современные технологии.
2) Экологичность. В 2004 фирма KBE разработала технологию изготовления пластиковых окон «Green Line», благодаря которой из производства был полностью исключен свинец, которых пагубно влияет на здоровье человека. Конечно, на данный момент подобными технологиями пользуются все самые крупные производители, но именно КБЕ был первопроходцем.
3) Серый цвет профиля. Большинство изделий КБЕ имеют нестандартный оттенок, эту особенность профиль приобретает еще на стадии производства. На качество изделия это никак не влияет, но многим может не нравиться такой внешний вид.
Теперь вы знакомы с основными рекомендациями по выбору пластикового профиля и сможете приобрести действительно качественно изделие. Но не забывайте, что профиль – это лишь одна из составляющих окна и помимо него нужно подобрать стеклопакет и фурнитуру. От правильности выбора во многом зависит, сколько вам послужин ваше новое окно. Подробнее в статье Срок службы пластиковых окон или когда их нужно менять.
