Пошаговая инструкция по изготовлению печи для беседки из кирпича

200 разных идей кирпичных мангалов с фото

Мангалы для загородного дома или дачи сильно отличаются от переносных или быстровозводимых конструкций. Один из главных плюсов – это возможность хранить все приспособления в одном месте и они не будут мешать в гараже или в доме.

Ещё один немаловажный плюс – равномерное распределение жара по всей части мангала. Благодаря этому плюсу блюда получаться более сочными и насыщенными.

Плюс в том, что мангалы из кирпича бывают закрытыми, с отдельной коптильней и плитой для казана. Это сокращает время на приготовления сразу нескольких блюд.

Простые варианты барбекюшницы из кирпича

Чуть сложнее, но тоже реально сделать самостоятельно

Вариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно).

Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея

Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.

Сам процесс возведения не очень легкий, ведь надо сделать так, чтобы коптильня не теряла тепло, и можно было одновременно пользоваться грилем. Поэтому отсеки для заброски угля делаются с двух сторон, чтобы тепло быстро не уходило и распределялось равномерно. Сверху ставится решетка и крепится к кирпичам для устойчивости.

После того, как цементный раствор в сделанном Вами фундаменте окончательно застыл, рекомендуем провести примерку кирпичей. Для этого нужно сделать выкладку первого ряда кирпичей на сухой поверхности фундамента, то есть без использования цементного раствора.

Также полезно будет обвести и зафиксировать границы получившейся конструкции, чтобы в дальнейшем ориентироваться по ним. На данном этапе Вы сможете провести примерный подсчет материала, который будете использовать на ряд, то есть количество целых кирпичей и половинок, а также внести корректировки в общую площадь мангала.

Выкладывайте кирпичи, ориентируясь на линию, зафиксированную при примерке. Делайте выкладку не спеша, тщательно заливайте раствор между кирпичами и пристукивайте сверху резиновым молотком. Тщательно удаляйте излишки цементной смеси, чтобы готовое строение выглядело привлекательно и эстетично.

Второй и последующие ряды кирпичей выкладывайте в соответствии с шахматным порядком, то есть сдвигаясь на половинку кирпича в сторону. Каждый ряд должен иметь начало в углу. Этот угол укрепляется с помощью металлической проволоки, чтобы упрочить конструкцию.

Не забываем также о том, что периодически необходимо проверять плоскость с помощью уровня и отвеса. Дабыизбежать перекоса строения. Не забываем оставить место под печь в точном соответствии с выбранным Вами чертежом.

Следует помнить, что под воздействием высоких температур, металлу свойственно расширяться. Поэтому следует предусмотреть небольшой зазор, который можно проложить асбестовым шнуром.

Для того чтобы надежно фиксировать углы основания мангала, можно применять металлические уголки или арматурные стрежни. Надежнее и удобнее использовать первый вариант, это позволит избежать в дальнейшем шаткости конструкции.

Также не забываем оставлять промежутки в боковой кладке кирпичей. Эти промежутки заполнять цементным раствором не нужно. Вы собираетесь разжигать внутри мангала огонь, а сделать это без регулярно поступающего кислорода просто невозможно.

После того, как Вы закончите со строительством основной части, можно сделать столешницу для удобной подготовки, разделки и дальнейшего хранения продуктов. Также будет к месту и раковина. Установить рядом беседку или, возможно, большой деревянный стол и скамьи.

Изготовленный самостоятельно мангал будет не только местом приготовления вкусных и свежих блюд, но также поводом для гордости мужчины за отлично проделанную работу своими руками.

Печи для беседки: схема и чертеж

Поскольку любая печь и ее составляющие — это объекты повышенной пожароопасности, необходимо во время их строительства соблюдать такие правила:

• Беседка должна соответствовать размерам печи и защищать ее от осадков.
• Фундамент будущей печи должен возвышаться над уровнем воды во время осадков или весеннего паводка.
• Вокруг печи предусматривается, свободное от мебели и легко воспламеняющихся материалов, пространство.
• Вокруг топки необходимо наличие 3 метров свободного пространства, вокруг боковых поверхностей — не менее 1 метра.

• Размер печи зависит от ее функциональных возможностей.
• Источник огня располагают подальше от электрической проводки, газовых труб и деревянных построек.

Внимание! Для строительства обязательно выбирать негорючие материалы

Уличный комплекс – русская печь и мангал своими руками

После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.

Со второго ряда начинается возведение стен. Также необходимо формировать зольник.

Следующий ряд слева выкладывается без раствора. Спереди крепятся дверки прочистки, и поддувала при помощи проволоки, которая фиксируется раствором.

Подовые каналы перекрываются во время выкладке четвертого ряда.

Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.

Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.

Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.

Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.

В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.

В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.

Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.

На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.

Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.

На следующем этапе выкладывается передняя стена, закрывается горнило.

Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.

Песком засыпать горнило и утрамбовать для сохранения тепла.

Следующим рядом нужно перекрыть печь и начать сужение перетрубья.

В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.

Заслонкой закрыть перетрубье на двадцать четвертом ряду.

Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.

Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.

После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить шашлыки.

На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.

Кстати! По этому же принципу, можно сделать уличное барбекю. Более подробно рассмотрим которые в следующих выпусках.

Какую строить?

Посмотрим для начала, какую возможно построить печь на улице с учетом того, что топиться она будет не интенсивно и нерегулярно, зато будет подвергаться климатическим воздействиям, зимой промерзать, а снабдить ее высоким дымоходом будет сложно. Но и опасность от распространения угарного газа из уличной печи сводится к минимально возможной, хотя и не устраняется совсем, особенно в беседке, под навесом и в безветренную погоду. Не забывайте об этом: печи, которую можно было бы топить как попало, не боясь угара, не существует. Угореть можно, и просто сидя у костра.

Имея в виду эти обстоятельства, выбор конструкции печи для улицы оказывается не столь уж широк. Простейшая садовая печь – всем известная плита-груба или грубка. Выглядеть она может ужасающе, поз. 1 на рис., но топить ее можно чем угодно горючим и работает она исправно практически независимо от качества используемых материалов и работы: строя грубу, можно пускать в дело бой простого красного рабочего кирпича или камни из окрестностей на обычном цементно-песчаном кладочном растворе, т.к. микротрещины в кладке почти не влияют на технические показатели этой печи. См., напр., ниже видео, как 5-летний ребенок построил плиту-грубу, которой его семья успешно пользуется и на которой к тому же можно коптить. Что, между прочим, позволяет далеко не всякая печь, см. далее.

Видео: простая печь-груба, конструкция доступная ребенку

Уличная печь на даче выходного дня часто представляет собой жаровню-барбекю, поз. 2. Хотя, как увидим далее, на самом деле это вовсе не барбекю. Кирпича на такую печку уходит примерно столько же или менее, как на грубу (ок. 200 шт.), и точно так же можно использовать красный рабочий кирпич, но кладочный раствор ввиду, так сказать, субтильности строения, нужен уже печной для улицы (см. далее, о технологии и материалах).

На основе жаровни разработана т. наз. финская уличная печь из кирпича, представляющая собой очаг, жаровню или мангал, пристроенные к плите-грубе, поз. 3. На самом деле финского в такой печи только то, что финны первыми догадались выпускать их в виде набора – инструкция по постройке с подробными указаниями и порядовками, сухая смесь для приготовления кладочного раствора, закладные детали, фурнитура. Сейчас отечественные наборы для постройки уличной кирпичной печи продаются и в РФ. Иногда в набор входят и кирпичи; при необходимости – подтесанные/обрезанные и пронумерованные. Набор для уличной печи-финки стоит недорого, а постройка печи из него по силам и совсем неопытному человеку, благодаря чему финские уличные печи из набора очень популярны, см. напр. след. ролик.

Видео: финская уличная печь

https://youtube.com/watch?v=1qCvXhB7jSk

Еще реже на участках встречается уличный камин, поз. 5. Причина – ограниченная функциональность: можно любоваться пламенем и приготовить что-нибудь, как на простом очаге, хотя материало- и трудоемкость уличного камина достаточно высоки. Русская печь строится на улице (поз. 6) еще реже. Кулинарные качества продуктов и блюд из русской печи общеизвестны, но на малую русскую печь нужно 2500 кирпичей, на большую – 3500, конструкция весьма сложна и защитить ее от непогоды непросто. По тем же причинам в частных домовладениях мало распространены неаполитанские (поз. 7) и сицилийские печи для пиццы и выпечки; кроме того, это достаточно узко специализированные устройства.

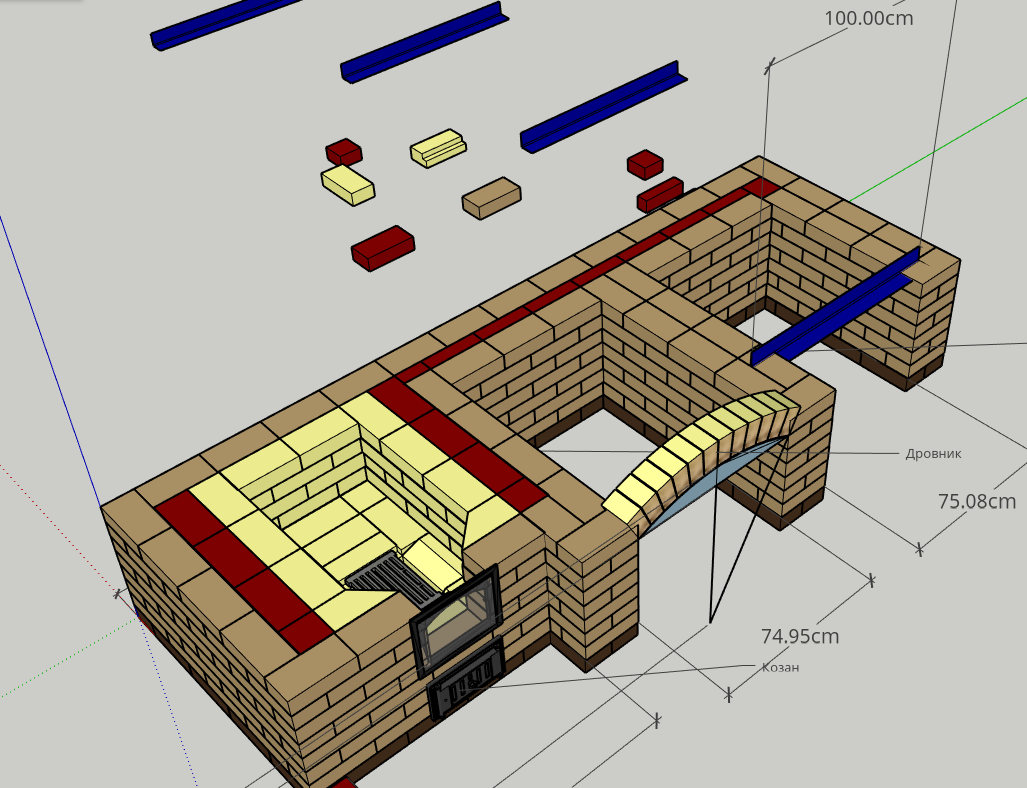

Кирпичный мангал с печкой под казан своими руками. Пошаговая инструкция

Рассмотрим пример возведения печи, длина которой составляет 6 керамических кирпичей. Чтобы сделать фундамент, нужно вырыть яму глубиной 30 см, а ширина должна составлять на 10 см больше длины будущей постройки.

По периметру зафиксировать опалубки из обрезной доски. После засыпки котлована песком и гравием нужно тщательно утрамбовать все, поливая при этом водой.

На следующем этапе основание нужно залить раствором, приготовленным из двух мешков цемента.

Примерно через пару недель смесь высохнет и можно будет уложить слой гидроизоляции. Для этого подойдет рубероид. Следующим слоем будет один ряд кладки, который также заливается раствором.

Для возведения стен нужно рассчитать, сколько понадобится целых кирпичей и кусочков. Если используется старый материал, то его нужно очистить от грязи и раствора.

Первые два ряда необходимо выложить сплошным прямоугольником, чтобы избежать перегрева рубероида. Все углы нужно выравнивать при помощи строительного уровня. Излишки раствора лучше сразу убирать.

Во время выкладки третьего ряда формируется объем и место для печи.

Для мангала нужно обязательно сделать поддувало. Для этого используется конструкция из материала, которые легко выдерживают перепады температур. Как показано на рисунке, используется моноблок старой печи.

Следует отметить, что высота варочной поверхности зависит от размеров дверцы, но оптимальной считается в 84 см.

Чтобы в жаровню проходило тепло, нужно оставить зазор в два кирпича. Кроме того, это позволит легче выгребать угли.

Благодаря правильной кладке можно добиться надежной фиксации дверцы. Для дровника нужно сделать отдельную стенку.

Чтобы улучшить эстетический вид, для верхней части дровника лучше использовать четвертинки кирпича. Дверца крепится проволокой, которая крепится кирпичами.

После этого нужно сделать арку дровника и крышу. В качестве опоры, внутри него нужно сделать еще одну стенку. С нижней части делается топливник, после чего возводится подовая при помощи ветонита.

В центре нужно обязательно оставить немного места для установки решетки.

По всем швам нужно размазать цементный раствор и продолжить возведение стенок топливника до определенной высоты. После чего затереть швы.

Дровник перекрывается при помощи оцинкованного листа.

Затем нужно продолжить выкладывать заднюю стенку, а также выложить пару рядов будущей арки дровника. В результате чего конструкция уже начинает напоминать настоящий мангал.

Сделать шесть выходов для дыма из топливника.

На следующем этапе нужно перекрыть топку при помощи настила.

Поверх топливника уложить теплоизоляционный слой, после чего варочную поверхность.

На последнем этапе нужно возвести дымовую трубу. Для этого просто последовательно выкладываются кирпичи.

Перед использованием мангала с печкой, нужно подождать, когда конструкция полностью подсохнет. После этого можно начинать разжигать огонь. Надеюсь, эта подробная инструкция позволит вам быстро и легко соорудить такую конструкцию.

Этапы сооружения печи с мангалом для беседки

В отличие от обычного камина печь с мангалом не только согреет в холодные осенние вечера, но и позволит приготовить вкуснейшие блюда на открытом огне. Для дачи печь с мангалом просто незаменима её можно использовать для приготовления мяса или птицы, а если добавить в тлеющие угли пару веточек фруктовых деревьев, то приготовленный продукт будет пахнуть как блюдо высокой кухни.

Для возведения беседки с мангалом подойдёт кирпич или камень. Непосредственно кладка самой печи выполняется из красного огнеупорного кирпича. При этом для сооружения печи для беседок своими руками существует определённый план проведения работ.

1. Сооружается фундамент в соответствии с габаритами печки. Для небольшой конструкции с мангалом вполне хватит площади 150 на 200 см.
2. На следующем этапе начинают кладку печи. При этом 1 и 2 ряды определяют форму и размеры печки. Прежде чем их укладывать на раствор, очертите контур конструкции прямо на фундаменте. Кладка кирпича происходит с перевязкой. Для связи кирпичей между собой используют раствор в состав, которого входят: глина, песок и цемент в пропорции 2:3:1.
3. Подобным образом укладываются 6 рядов.
4. На 7 ряду обустраивается перекрытие. Для этого используют уголки в количестве, зависящем от размеров печки.
5. На перекрытие укладываются очередные 2 ряда кирпича.
6. Далее, начинают возводить жаровню под мангал. Для этого используется шамотный кирпич. В мангале второй ряд сдвигают внутрь, образовывая выступ, на котором будут лежать шампура.
7. На 9 ряду начинают возводить арку. Для этого желательно заготовить шаблон из фанерного листа. Кирпич укладывается над шаблоном начиная с нижних краёв и смыкаясь по центру.
8. На завершающем этапе сооружается ещё одно перекрытие, и всё заканчивается дымоходом.

Также при возведении печи с мангалом нужно учесть следующие важные нюансы:

• между печным корпусом и шамотным кирпичом желательно уложить асбестовую ткань;
• шов между кирпичами не должен превышать 5 мм;
• размеры дымохода должны составлять 25×25 см;
• жаровня под мангал должна быть не слишком глубокой – это позволит не пересушивать мясо.

https://youtube.com/watch?v=WjbnSnmOjQI

Проекты кирпичных мангалов с печкой

Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.

Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.

Печь мангал с закрытой плитой

Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.

Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.

Печь мангал с открытой плитой

Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.

Печь мангал с духовкой плитой

Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда

Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке

Материалы и инструменты

Сначала подготовьте необходимые инструменты:

• лопату;
• ведро для раствора;
• уровень вертикальный и горизонтальный;
• плоскогубцы;
• кельму;
• кирку;
• молоток, в том числе и резиновый.

Подготавливаем арматуру и опалубку, если бетонирование фундамента будем делать своими руками.

Приобретаем достаточное количество огнеупорного, шамотного кирпича, чтобы хватило на всю конструкцию. Строительные материалы должны:

• быть стойкими к перепадам температуры;
• не подвергаться коррозии и другим влияниям извне;
• быть цельными;
• быть сертифицированными.

После проверяем наличие необходимого металлического инвентаря:

• труб;
• решёток;
• скоб;
• задвижек;
• дверец;
• уголков.

Их количество должно соответствовать проекту печи.

Готовим раствор для кладки, в состав которого войдут:

• глина;
• песок;
• алебастр;
• цемент и пр.

Предварительно проконсультируйтесь со строителями и выберите наиболее приемлемый вариант раствора. Специалисты советуют цементно-песчаный марки М250 и выше.

Порядовка барбекю: залог надежной и прочной кладки

Профессиональные строители используют термин «порядовка» в двух значениях, о которых следует знать и новичку. В первом случае порядовкой называют схематическое изображение будущей конструкции по рядам. Такая схема позволяет новичку не сбиться при кладке, а мастеру – значительно сэкономить время при реализации однотипных проектов. Схемы, чертежи и фото барбекюшницы помогают визуализировать итоговый результат или же внести коррективы на этапе строительных работ.

Во втором варианте употребления слово «порядовка» обозначает приспособление, контролирующее высоту и горизонтальность каждого кирпичного ряда. Данное устройство обеспечит так называемый архитектурный баланс, продлит эксплуатационный срок строения и выступит гарантом безопасности при использовании уличного барбекю. К тому же оно поможет просчитать необходимое количество материала, исключить лишние расходы.

Первый вариант порядовки – это схематическое изображение конструкции по рядам

Порядовка представляет собой две вертикальные рейки по бокам стенки. Крепятся они к нижним рядам (минимум два ряда). Чтобы не повредить кирпичную кладку, вместо болтов для крепления рекомендуется использовать скобы.

Контроль кладки осуществляется с помощью надсечек, нанесенных с интервалом 77 мм по высоте рейки. Эта цифра рассчитана следующим образом: к высоте кирпича (65 мм) прибавляется толщина соединительного шва (12 мм). Если ширина шва отличается от указанной, интервал надсечек изменится пропорционально данному показателю.

Между надсечками противоположных реек протягивается причалка – прочная капроновая нить или шнурок

Натяжение веревки крайне важно: она не должна провисать, иначе контролировать горизонтальность не получится. Если при укладке первых ярусов используется уровень, в дальнейшем его функцию выполняет причалка

Такой принцип контроля кладки дает преимущество не только в качестве, но и в скорости выполнения работы.

Второй вариант порядовки – это приспособление для контроля высоты и горизонтальности кирпичей во время кладки

Для удобства можно применять порядовку на три и даже четыре кирпичные стенки. Благодаря такому принципу вы сможете с легкостью контролировать симметрию конструкции, точность углов и горизонтальность кладки одновременно по всему периметру.

В продаже имеются готовые устройства контроля, однако можно изготовить порядовку самостоятельно из подручных материалов. Следует только учесть, что самодельное устройство годится только для одноразового применения и не дает гарантии точности при последующем использовании.

Формирование дна и возведение стенок кирпичного барбекю

После того как фундамент окончательно затвердел, можно приступать к формированию так называемой «ноги». В данном случае кладка осуществляется в шахматном порядке. Обычно выкладывают восемь рядов кирпича, чтобы высота составила 60 см. Конечно, эти данные условны и варьируются в соответствии с чертежом барбекю.

В процессе возведения стенок барбекю понадобится строительный уровень

Далее переходим к созданию топки и возведению стены. Топку можно изготовить из армированного бетона. Ориентировочно ее размер составляет 80х80 см. Для выполнения этих работ понадобится опалубка. Обязательно следует дождаться полного высыхания конструкции. В некоторых вариантах топку барбекю можно сконструировать из металла.

Статья по теме:

При возведении стен кладка кирпича производится по тому же шахматному принципу, как и при выкладывании «ноги»

Стоит обратить внимание, что фронтальная сторона остается пустой

На этом этапе строительства важно предусмотреть места крепления решетки или шампуров

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Чтобы построить печку понадобится:

• Огнеупорный кирпич 1100 шт.
• Дверки, колосниковая решетка, чугунная плита, ревизия.
• Расходные материалы — вязальная проволока (35 м/пог) и лента (8,5 м/пог), стальные кляммеры, заслонка жаровой камеры. Печь с подтопком может потребовать дополнительно приобрести двери и для этой ниши.
• Глиняный раствор — лучше всего приобрести уже готовую смесь. Высчитать необходимое количество мешков можно благодаря таблицам на тыльной стороне упаковки.

При работе необходимо строго соблюдать размеры и стараться, чтобы стенки хайла были гладкими. Штукатурить стенки нельзя, поэтому обычно мастера вышлифовывают тыльную сторону кирпича.

Схема кладки печи с лежанкой

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

Строительство печи будет выполняться следующим образом:

• 1-й ряд — кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.
• 2-й ряд — перекрываем тычки по правой и левой сторонам конструкции ложками. Необходимо следить за тем, чтобы все неполно цельные кирпичи перекрывались следующим рядом. По краю будущего пода ставим кирпич на ребро.
• 3-й ряд — полностью повторяем конструкцию первого. Устанавливаем дверцу поддувала.
• 4-й ряд полностью идентичен второму. Порядовка конструкции печи с лежанкой часто повторяет схему предыдущих рядов, таким образом, обеспечивая большую прочность стен. Единственным отличием является то, что на четвертом ряду оставляется место под прочистной канал.
• 5-й ряд — делаем основания под арочные своды, продолжаем прочистной канал.
• 6-й ряд на этом этапе устанавливается колосник. Прочистной канал начинают постепенно сужать.
• 7-й и 8-й ряды — в этот момент укладывают стальной лист, а также крепят проволоку для фиксации топочной дверки. Верхним слоем полностью перекрывается под. Нижняя часть кладки окончена.
• 9-й ряд — устанавливаем кирпич на ребро по всему периметру пода, делаем песчаную подсыпку.
• 10 и 11 ряды изготавливаются идентичным образом. По краю пода используются половинки кирпича, на верхнем слое устанавливается варочная поверхность из чугуна.
• 12,14 и 16-й ряд также полностью повторяют друг друга. На пятнадцатом начинают поднимать арку. Если до этого ряда все было просто, то теперь поэтапная кладка потребует от мастера высокого профессионализма.
• 17 и 18-й ряд предназначен для сужения свода. Между этими слоями необходимо использовать вязальную проволоку.
• С 19-21-й ряд полностью заканчивается монтаж лежанки. Благодаря постепенному сужению обеспечивается возможность выдерживать высокие нагрузки, после протопки печи можно будет поставить деревянный настил на лежанке.
• 22-й ряд начинает поднимать хайло печи. Этот этап работ по праву считается одним из самых сложных. Если кладка печи с лежанкой своими руками до этого момента была сложной для мастера, то на этом ряде лучше позвать на помощь квалифицированного печника.
• С 23-31 ряд укладывается трубный канал, и устанавливаются задвижки и поддувала.

Материалы и инструменты

Сначала подготовьте необходимые инструменты:

• лопату;
• ведро для раствора;
• уровень вертикальный и горизонтальный;
• плоскогубцы;
• кельму;
• кирку;
• молоток, в том числе и резиновый.

Подготавливаем арматуру и опалубку, если бетонирование фундамента будем делать своими руками.

Приобретаем достаточное количество огнеупорного, шамотного кирпича, чтобы хватило на всю конструкцию. Строительные материалы должны:

• быть стойкими к перепадам температуры;
• не подвергаться коррозии и другим влияниям извне;
• быть цельными;
• быть сертифицированными.

После проверяем наличие необходимого металлического инвентаря:

• труб;
• решёток;
• скоб;
• задвижек;
• дверец;
• уголков.

Их количество должно соответствовать проекту печи.

Готовим раствор для кладки, в состав которого войдут:

Предварительно проконсультируйтесь со строителями и выберите наиболее приемлемый вариант раствора. Специалисты советуют цементно-песчаный марки М250 и выше.

Домашняя шведка

Порядовка шведской печи

Порядовка печи с варочной плитой шведского типа показана на рис. справа. Для ее постройки понадобится (кроме фундамента и печных приборов):

1. Кирпич керамический полнотелый М150 – 570 шт.
2. Готовая глиняная сухая печная смесь для кладочного раствора – примерно 200 кг.
3. Стальной уголок 40х40 – 1,7 м.
4. Стальная полоса 50х5 – 0,65 м.
5. Лист кровельного железа предтопочный – 1 шт.
6. Лист плоского шифера толщиной 10 мм для перекрытия варочной камеры – 1 шт.

Печные приборы (колосниковая решетка, дверцы топочная и поддувальная, 2-конфорочная чугунная плита, 2 задвижки и 3 прочистки) – стандартные. Это, пожалуй, оптимальная отопительно-варочная печь для дома. Поясним по схеме, она на желтой врезке вверху слева на рис. Для наглядности печку пришлось условно распилить вдоль сверху донизу и заднюю часть отодвинуть вправо.

Важную роль в тепловом цикле печи играет духовка. Она своего рода автоматический переключатель с летнего хода на зимний. Вообще, духовка изначально заложена создателями печи (академиками шведской Академии Наук во второй половине XVIII в.) как ее неотъемлемый конструктивный элемент. Любая истинно шведская печь непременно выполняется с духовкой. Но к делу.

Духовая камера работает как аэродинамическая преграда отходящим из топки газам. Задерживаясь в зоне высокой температуры, они достаточно полно сгорают уже под сводом топки, он же варочная поверхность, и в канальную часть печи уходят горячими, но хорошо прогоревшими. Поэтому, кстати говоря, дальнюю от топки стенку духовки можно сделать двойной и использовать как теплообменник ГВС с накопительным баком. U- или W-образный теплообменник можно также пристроить к той же стенке, лучше изнутри.

Зимой варочная поверхность не перегревается чрезмерно, т.к. тепло из ниши хорошо вытягивает конвекция в помещении. Летом на малых порциях топлива духовка не дает дымовым газам сразу проскочить в каналы, и КПД печи остается достаточно высоким, до 60% и выше. Часть плиты над топкой нагревается сильнее (левая конфорка на порядовке), здесь лучше, как говорится жарить-шкварить. Правая конфорка более пригодна для варки.

Зимой эта печь отлично работает и как дровяная, и как угольная. Летом желательнее топить малыми загрузками крупного угля или древесными брикетами, сухие дрова в жару слишком быстро прогорают и расход топлива получается великоват. Если канальная часть печи выходит в соседнюю комнату (или в 2 смежных небольших), то при правильной топке избыточный нагрев кухни летом оказывается не больше, чем от газовой плиты.

Устройство фундамента под шведскую печь

О фундаменте под шведку

Описанная печь довольно солидное сооружение, и под нее нужен полноценный печной фундамент, см. рис. На нем делают цементно-песчаную стяжку вровень с настилом пола. Затем укладывают лист 3-4 мм асбеста или минерального картона с выходом за пределы контура печи в 300 мм по сторонам и на 600 мм перед топкой. Если настила пола еще нет, этот первый слой теплоизоляции накладывают в размер по фундаменту.

Второй слой – фольгу или тонкую оцинковку на первый слой, а на нее такой же асбест или минеральный картон, накладывают, когда пол уже настлан. На него – лист кровельного железа, с тем же выходом в стороны. На железо – слой вымоченного в жидком глиняном растворе (глиняном молоке) войлока. На войлоке, когда он подсохнет, начинают кладку печи

Такие меры предосторожности необходимы, чтобы уменьшить отток тепла печи в грунт. Про него иногда забывают и опытные печники, а на качество печи, особенно такой тонко сбалансированной по собственному теплу, как шведка, он влияет очень даже заметно
