Как установить розетку в подрозетник

Установка блока розеток

Пресс-клещи универсальные

Для работы необходим определенный набор инструментов:

• индикатор напряжения;
• уровень;
• универсальная отвертка;
• пассатижи;
• карандаш и строительный нож;
• пресс клещи;
• термотрубка;
• перфоратор.

Расстояние между центрами подрозетников должно быть строго 72 мм

Вначале выполняют схему разводки. На ней указывают расположение распределительных коробок, розеток, выключателей. Размечают трассу, по которой будут идти провода. Они должны располагаться строго вертикально и горизонтально, иметь не более одного изгиба под прямым углом. Глубина каналов до 2,5 см, ширина 3. Длина от коробки до розетки не более 3 метров. Схему следует сохранить, чтобы при следующем ремонте во время работ не попасть в провод.

Наиболее трудоемкая работа — штробление стен. Удобнее это сделать специальным инструментом, но можно обойтись и подручными средствами – молоток, зубило, «болгарка», дрель с победитовым сверлом 8–10мм. Ее следует держать перпендикулярно стене, работать на малых оборотах. Сверло периодически охлаждать в воде.

Далее выполняют отверстия для подрозетников. Гильзы крепят на алебастре или гипсе. Чтобы раствор быстро не застывал, в воду можно добавить клей ПВА. Стандартная коробка имеет глубину 45 мм. В подрозетник легко поместится все необходимое.

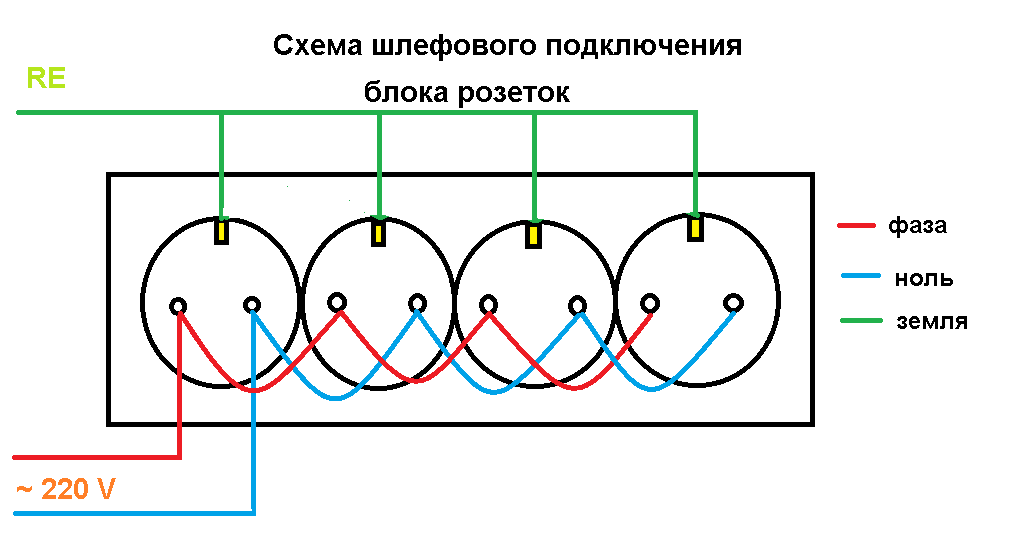

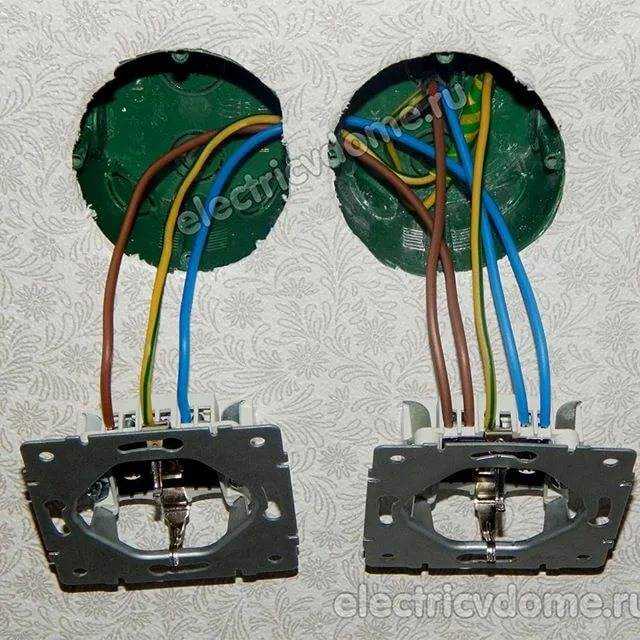

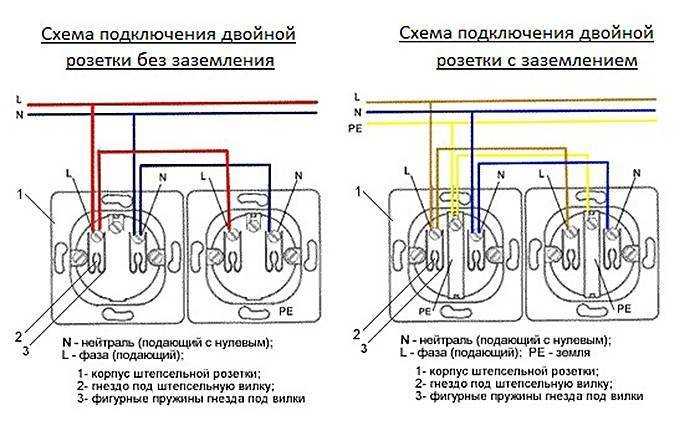

Схема подключения розеток шлейфом

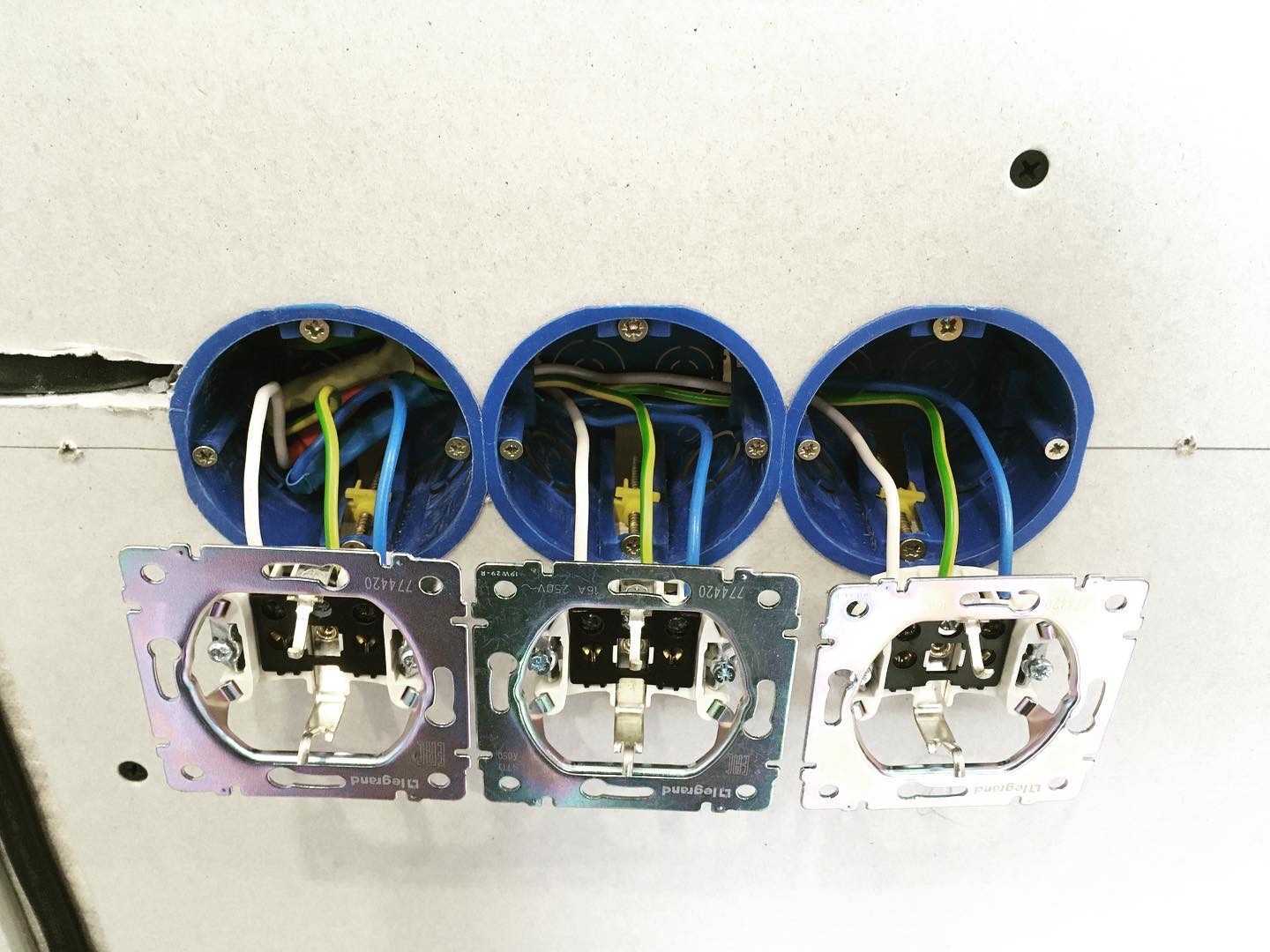

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

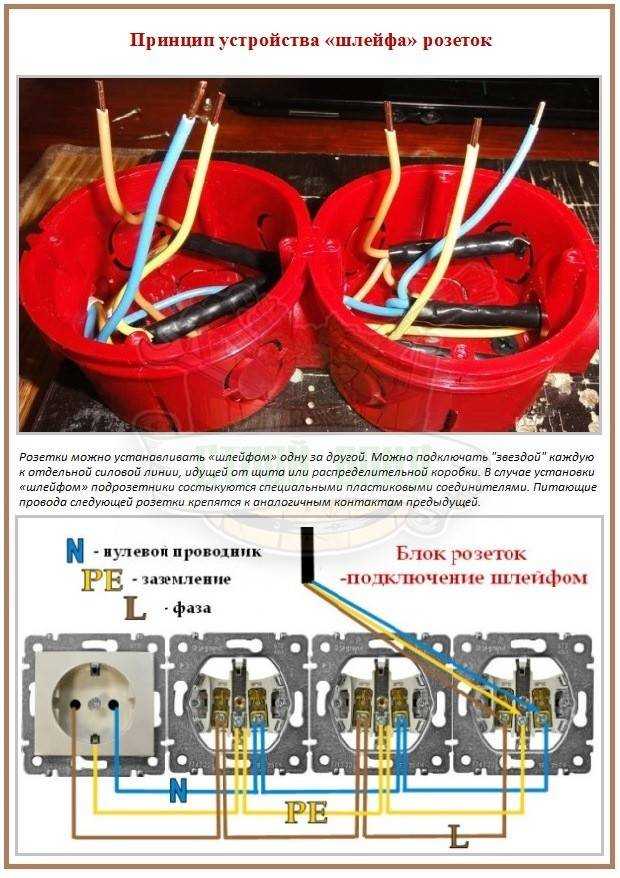

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» — коричневого цвета, «нуля» — синего цвета и «земли» — желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

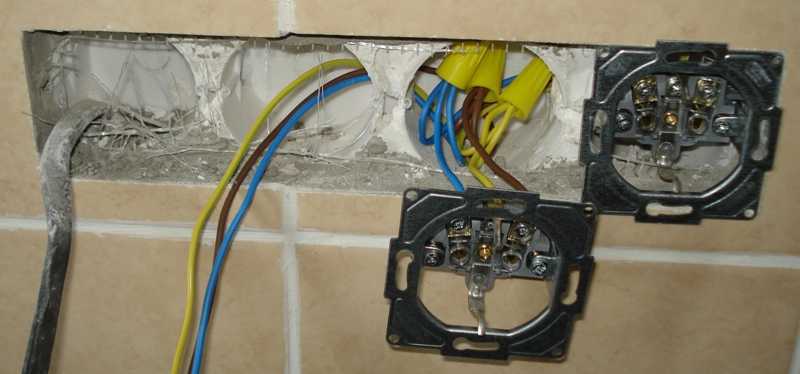

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

Важное замечание! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением. Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление

Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки

Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.

Данная схема соединения штепсельных розеток шлейфом, не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки. Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).

В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно

Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.

Советы по ремонту

Часто возникает ситуация, когда переломанный или отгоревший после замыкания провод оказывается слишком коротким. В этом случае при ремонте можно нарастить провод. Лучше всего сделать это следующим образом. Второй провод обрезать на ту же длину и зачистить. Взять два отрезка медного многожильного проводника длиной по несколько сантиметров и припаять их к проводке, предварительно зачистив концы. На места ремонта надеть кусочки термоусаживаемой трубки подходящего диаметра и аккуратно прогреть зажигалкой.

Это один из лучших способов ремонта, но можно починить и изоляционной лентой, а соединение отремонтировать скруткой. Затем, концы гибкого провода зачистить и соединить с клеммами. Этот способ ремонта хорош тем, что гибкий проводник очень удобно укладывается в подрозетнике, а дальнейшие его изломы исключены.

О том, как восстановить прижимные контакты, рассказывается на видео:

Более подробно узнать, почему розетка искрит и что делать в этом случае, вы можете из нашей отдельной статьи!

Потрескивания исчезают, но контакты сильно греются. Когда процесс сильно запущен и следы оплавления или обгорания видны на наружной пластмассе, починить розетку, если она сгорела, скорее всего, нельзя.

Вскрыв крышку, можно убедиться в том, что резьба винтов зажимных клемм обгорела и винты «прикипели», а медные контактные пластины сильно изменили цвет и естественно, потеряли упругость. В этом случае, отремонтировать их самому невозможно

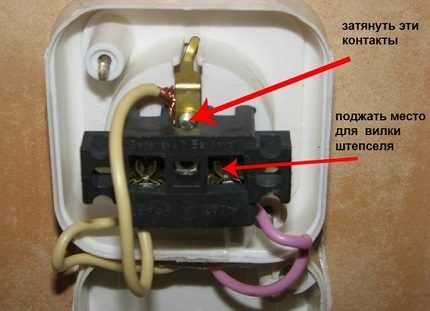

Если нагрев привлек внимание раньше, прибор можно починить, почистив детали от небольшого нагара и протянуть контакты

Если оно отсутствует, то неисправность нужно искать ближе к источнику питания. При этом необходимо проверить концы проводов, выходящие из стены на излом, так, как об этом писалось выше, при необходимости – починить. Неисправности розетки легко определятся визуально – это либо отгоревший проводник, либо излом или перегорание контактных пластин. В зависимости от характера повреждений, производится ремонт или замена электрофурнитуры.

На видео ниже наглядно показывается, как выполняется проверка напряжения индикатором:

На видео ниже наглядно демонстрируется способ устранения данной неисправности:

Вот мы и рассмотрели, как починить розетку своими руками, если она не работает или обломился провод. Надеемся, предоставленные инструкции по ремонту помогли вам самостоятельно устранить неисправность!

Будет полезно прочитать:

• Как починить люстру в домашних условиях
• Как отремонтировать выключатель света
• Ремонт новогодней гирлянды своими руками
• Как пользоваться индикаторной отверткой

Инструкция по установке от существующей

Во-первых, определяют, какой будет достаточно.
Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов

1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
4. Тип С5. Старого вида, выдерживающие до 6А.
5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из

• колодки;
• защитного корпуса;
• контактов.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются

1. Для заземлённых подходит трёхжильный кабель.
2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
   • синего — для нулевого провода;
   • красная и коричневая — для фазы.

1. Незаземленная проводка состоит из двух жил — нуля и фазы.
2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой

Последовательное и параллельное подсоединение

1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

Плюсы и минусы

Окончательный вариант плана-схемы проводки

Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.

На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:

• простая система подключения и сборка цепи;
• возможность отрегулировать уровень напряжения, сделать меньше;
• можно использовать один предохранитель на цепь.

Минус становится очевидным после появления неисправностей – если сломается одна розетка, остальные работать не будут.

Соблюдение техники безопасности при монтаже розеток

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

• обесточить помещение, в котором проводятся работы;
• проверить участок перед началом специальным прибором (можно включить устройство в сеть);
• использовать резиновые перчатки, технику с прорезиненными ручками;
• при «наращивании» длины недостаточно скрутить провода, требуется спайка;
• не допускается контакт с соединенными оголенными кабелями;
• излишки не должны «торчать» – укорачивают, закладывают в стену;
• проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Подключить розетки указанными способами может каждый

Схемы имеют преимущества и недостатки, перед окончательным выбором важно установить мощность оборудования и способ разветвления проводки

Розетки: шлейфом или отдельными линиями?

При проведении электрической разводки в помещении возникает вопрос о подключении розеток — через шлейф или отдельными линиями? Существует несколько подходов к этому вопросу, и выбор зависит от конкретных условий и требований. Рассмотрим преимущества каждого варианта.

Подключение розеток через шлейф:

• Простота монтажа. При использовании шлейфа не требуется проводить отдельные линии для каждой розетки, что существенно упрощает и ускоряет процесс монтажа.
• Экономия материалов. Шлейф позволяет сэкономить на проводе и других материалах, так как одна линия используется для подключения нескольких розеток.
• Низкая стоимость. Подключение розеток через шлейф обычно обходится дешевле, так как требуется меньше материалов и времени на монтаж.

Подключение розеток отдельными линиями:

• Разделение нагрузки. При использовании отдельных линий для каждой розетки, можно рассредоточить нагрузку и избежать перегрузки электросети.
• Безопасность. Отдельные линии позволяют минимизировать риск короткого замыкания и пожара, так как в случае проблем с одной розеткой, остальные будут продолжать работать.
• Удобство ремонта. При использовании отдельных линий, в случае неисправности одной из розеток, можно легко локализовать проблему и провести ремонт без остановки основной электросети.

Вывод:

Для выбора оптимального варианта подключения розеток необходимо учитывать конкретные условия и требования. Подключение через шлейф подходит для помещений с небольшим количеством розеток, где важна экономия материалов и затраты. Подключение отдельными линиями предпочтительно в помещениях с большим количеством розеток, где важна безопасность, удобство ремонта и разделение нагрузки.

Техника безопасности при работе

Правила техники безопасности состоят в следующем:

• Все работы, связанные, с источниками напряжения, проводятся только при полном обесточивании линии. Изначально выполняем все подготовительные мероприятия, выборку штробы, монтажного отверстия и укладку проводов.
• Каждый провод, который предполагается подключать, нужно проверять, фаза это или ноль, в независимости от маркировки изоляции. Инструмент, который будет задействован в работе, должен иметь заизолированные рукоятки.
• При необходимости удлинения провода стоит исключить скрутки проводов, и использовать специальные быстроразъемные клеммы.
• Для монтажа подрозетника нужно следить, чтобы провод не повредился.
• При работе специализированным электроинструментом использовать только тот, что подходит по номинальной мощности и силой тока.

Соблюдение всех требований по электробезопасности и правил монтажа позволит оградить себя от нежелательных последствий и проблем, связанных с повреждением электропроводки, розеток, выключателей. И таких пагубных последствий, как возгорание элементов, при неправильной установке.

{SOURCE}

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

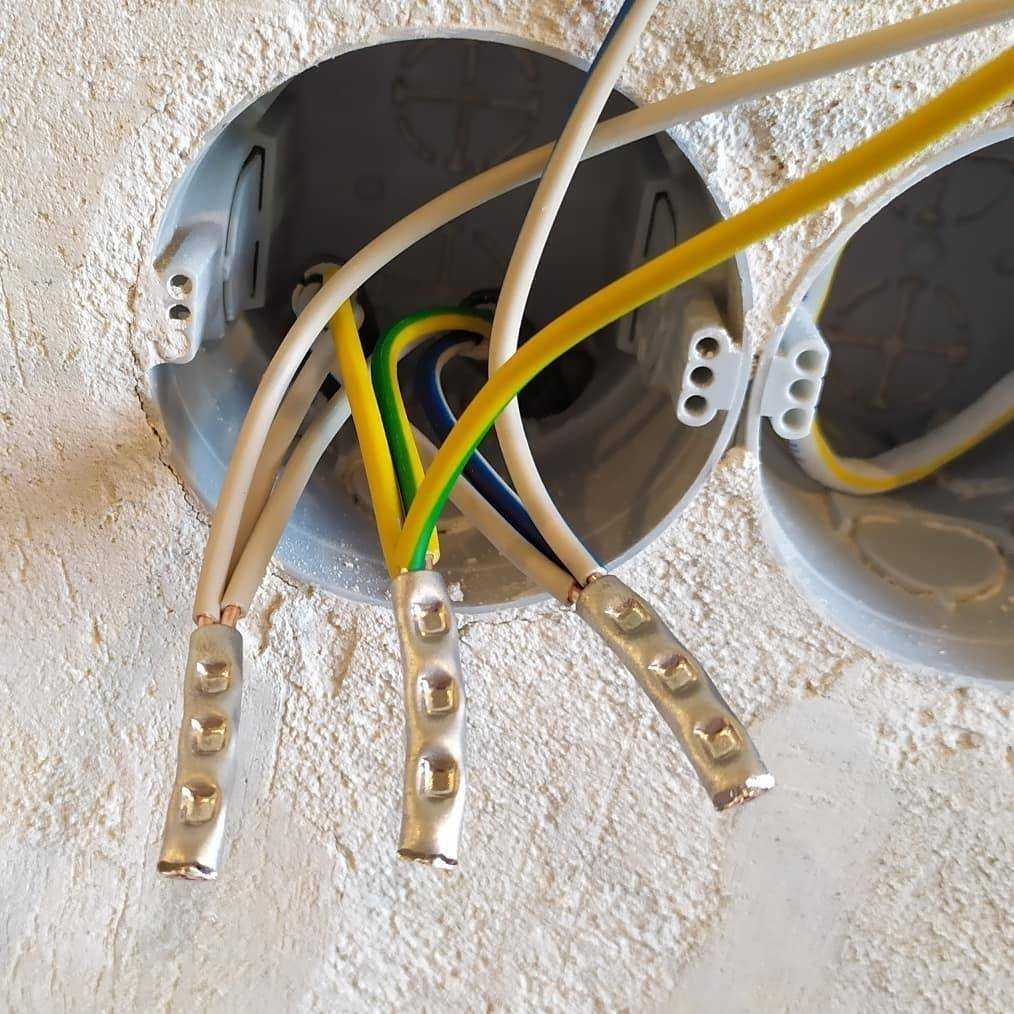

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

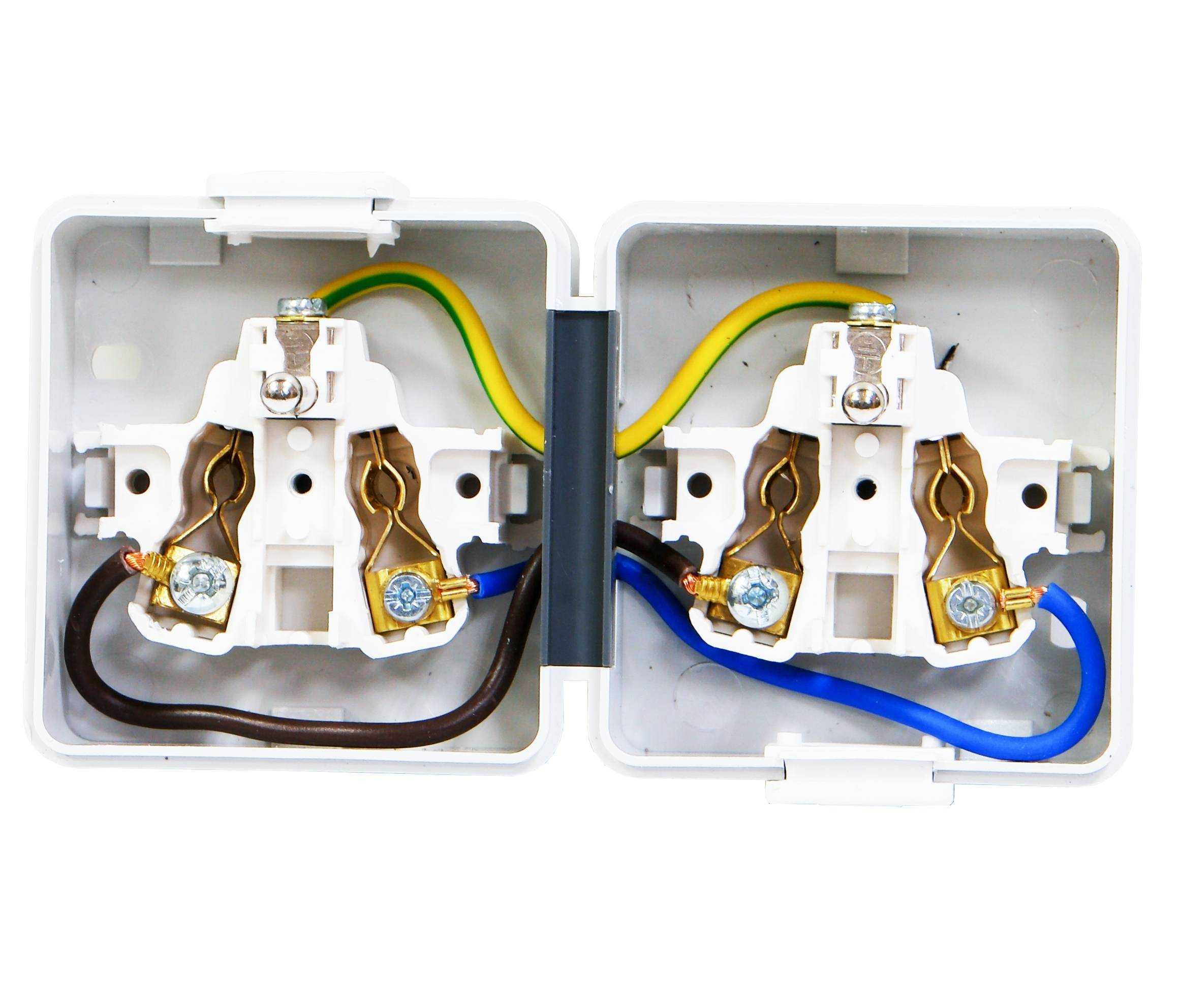

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Основные правила и рекомендации

Правильное подключение розеток шлейфом является важным аспектом безопасности электроустановки. В соответствии с Правилами устройства электроустановок (ПУЭ), следует соблюдать следующие правила и рекомендации:

Используйте качественные материалы: При подключении розеток шлейфом следует использовать высококачественные материалы, такие как провода, розетки, разъемы и т.д. Это обеспечит надежность и безопасность электроустановки.

Выбирайте правильный сечение проводов: При выборе проводов для шлейфа следует учитывать мощность потребляемой электроэнергии

Неправильный выбор сечения проводов может привести к перегреву проводов и их повреждению.

Уделяйте внимание правильному подключению: При подключении розеток шлейфом следует соблюдать правильную последовательность подключения проводов, учитывая фазу, нейтраль и заземление. Неправильное подключение может привести к неисправности электроустройства или даже вызвать пожар.

Используйте защитные вставки и предохранители: Чтобы предотвратить короткое замыкание или перегрузку, рекомендуется использовать защитные вставки и предохранители

Они помогут предотвратить повреждение электроустановки и защитят от возможных аварийных ситуаций.

Планируйте правильное размещение розеток: При проектировании и установке электроустановки следует учитывать удобство использования розеток. Розетки должны быть установлены на достаточной высоте и в удобном месте для подключения электрических устройств.

Не перегружайте розетки: Следует избегать перегрузки розеток, подключая к ним слишком много электроприборов одновременно. Перегрузка может привести к неисправности розеток, проводов и электроустройств.

Проводите регулярную проверку и обслуживание: Регулярная проверка и обслуживание электроустановки помогут предотвратить возможные неисправности и повысят ее безопасность.

Соблюдение вышеуказанных правил и рекомендаций поможет обеспечить надежность и безопасность подключения розеток шлейфом в соответствии с ПУЭ.

Виды розеток и требования к их установке

Согласно Правилам устройства электроустановок (ПУЭ), существуют различные виды розеток, которые могут использоваться в электроустановках. Каждый вид розетки имеет свои особенности и требует соблюдения определенных правил при установке.

• Розетки для подключения бытовых приборов. Эти розетки предназначены для подключения бытовых электроприборов, таких как пылесосы, утюги, компьютеры и другие. При установке таких розеток необходимо соблюдать следующие требования:
  1. Установка розеток должна быть выполнена согласно ПУЭ и регламентирующим документам.
  2. Номинальный ток розетки должен соответствовать требованиям электроприбора, который будет подключаться. Необходимо учитывать, что не все бытовые приборы имеют одинаковый номинальный ток.
  3. Розетки должны быть устанавливаны на достаточно низкой высоте, чтобы было удобно подключать и отключать приборы.
  4. Необходимо предусмотреть защиту от короткого замыкания и перегрузки путем использования автоматических выключателей и предохранителей.
• Розетки для подключения специальных приборов. К этой категории относятся розетки для подключения приборов с высокой мощностью, например, для электроплит, стиральных машин и других. При установке таких розеток необходимо учитывать следующие требования:
  1. Размер проводников, используемых для подключения розетки, должен соответствовать требуемому току и мощности прибора.
  2. Установка розеток должна быть выполнена с учетом требований безопасности и гигиены.
  3. При установке розетки для электроплиты необходимо предусмотреть отдельное питание и защиту от перегрузки и короткого замыкания.
• Розетки для подключения осветительных приборов. Данные розетки используются для подключения светильников, лампочек и других осветительных приборов. При установке розеток для осветительных приборов необходимо учитывать следующие требования:
  1. Установка розеток должна быть выполнена согласно ПУЭ и регламентирующим документам.
  2. Используемые проводники должны быть безопасны для использования с осветительными приборами и подходить по диаметру.
  3. При установке розеток необходимо обеспечить возможность подключения и отключения осветительных приборов без применения сильной силы.

При установке розеток необходимо также учитывать требования по ограждению от детей и защите от влаги. Для этого можно использовать специальные защитные крышки и размещать розетки на безопасной высоте.

Важно помнить, что установка розеток должна быть выполнена квалифицированными специалистами и соответствовать всем нормам и правилам безопасности. Нарушение правил установки розеток может привести к возникновению аварийных ситуаций и опасности для жизни и здоровья
