Зачем нужен проходной выключатель на 3 точки с подсветкой: схема подключения и как он работает

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
2. Выключение клавиши приводит к прекращению горения лампочки.
3. После переключения переходного отсоединителя лампочка загорается.
4. При повторном нажатии этой клавиши лампочка отключается.
5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

Виды

Не стоит спешить подключать выключатель с тремя клавишами, пока точно не определитесь с тем, какое именно устройство вы желаете иметь.

Существует нескольких видов таких коммутационных аппаратов:

• Обычный.

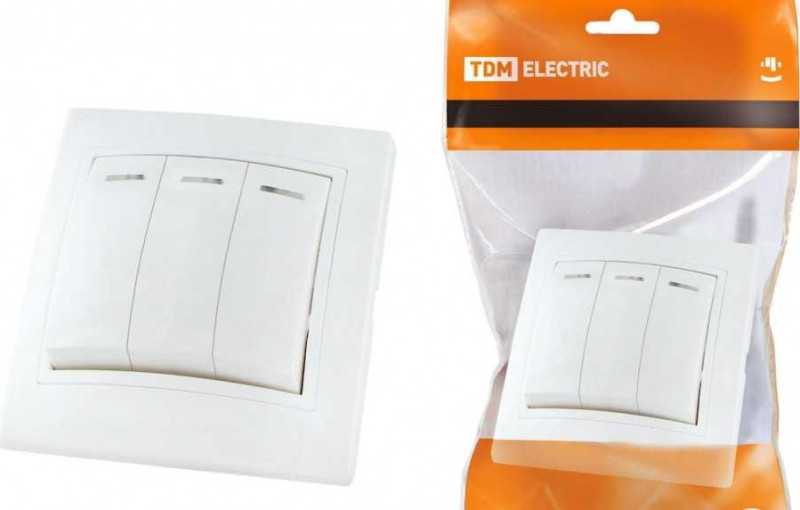

• Проходной трехклавишный выключатель. Его применяют на разных этажах или в длинных коридорах, когда при входе (на первом этаже или в начале коридора) освещение включается одним выключателем, а при выходе (на втором этаже или в конце коридора) выключается уже другим. Его достоинство в том, что не нужно идти в темноте и рукой елозить по стенке в поиске кнопки коммутационного аппарата.
• С индикацией. У таких световых маячков есть 2 варианта обозначения состояния выключателя. Одни светятся, когда выключено освещение и указывают местонахождение коммутационного аппарата. Другие маячки наоборот горят при включенном освещении, давая тем самым понять, где именно в этот момент включен свет.
• Выключатель трехклавишный с розеткой. Они в основном используются в помещениях, где рядом расположена ванная комната, туалет и коридор.

Устройство, контролирующее две группы светильников

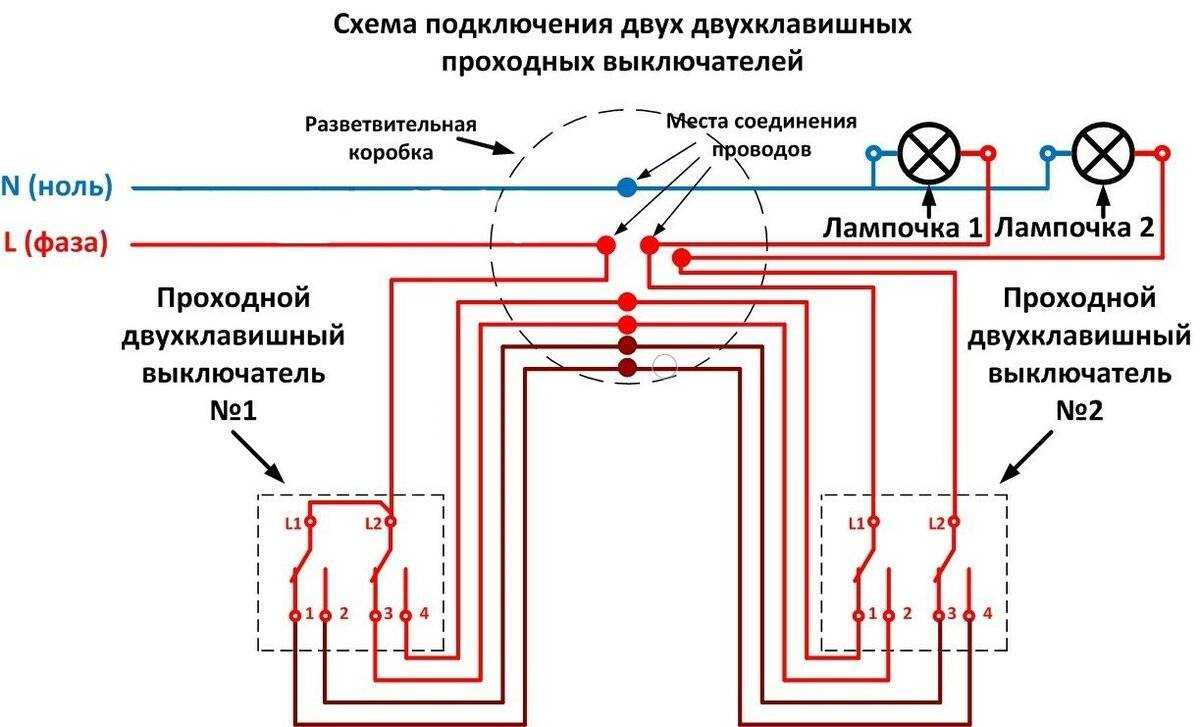

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

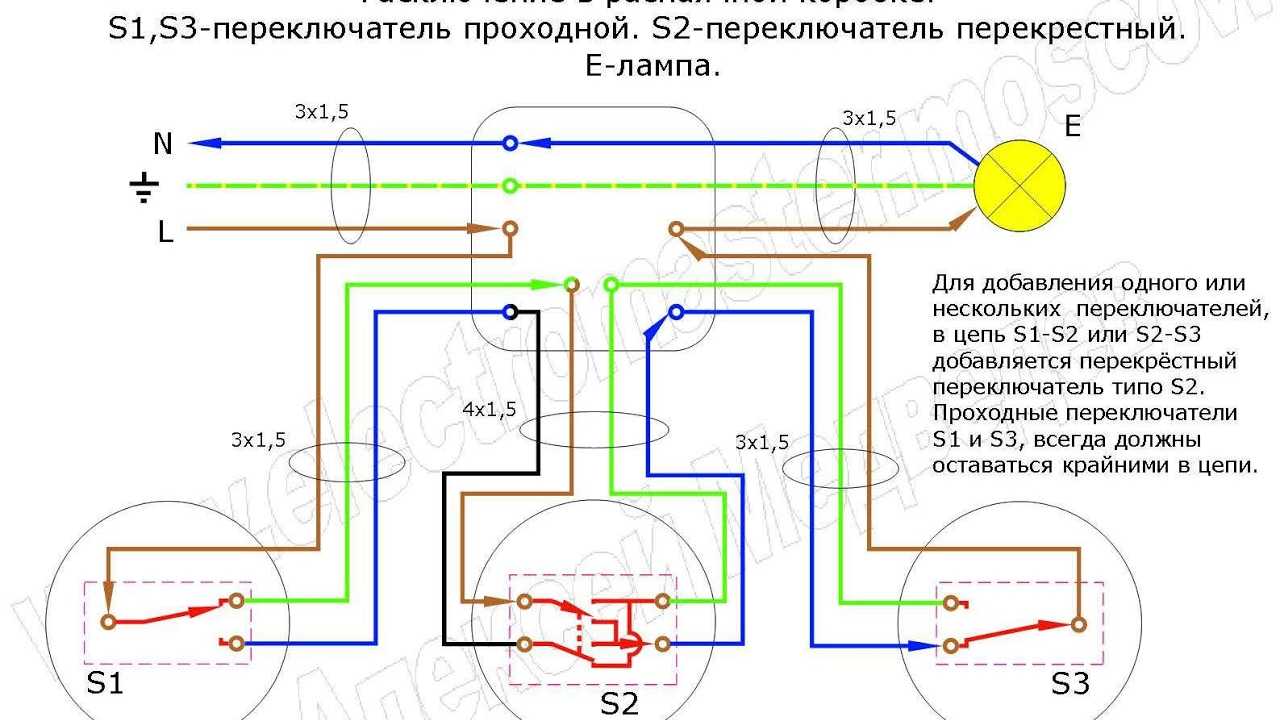

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Схема подключения

Подключение жил к клеммам выключателя

Перед тем как подключать трехклавишный выключатель потребуется разобрать его на составные части. Для этого сначала посредством плоской отвертки снимаются все три клавиши, а затем удаляется декоративная рамка. После этого открывается доступ к клеммам, к которым требуется подсоединить фазные провода

Перед началом работ важно определиться со схемой, по которой предполагается подключать купленный прибор. При ее выборе возможны следующие варианты:

• Пользователь рассчитывает поэтапно включать три лампочки в люстре. Для коммутации планируется использовать распределительную коробку.
• Для получения того же эффекта предполагается прямое подсоединение проводников. Подводка идет непосредственно к контактам светильника.

Схема подключения для каждого из этих случаев имеет свои особенности.

Подключение трех лампочек через распредкоробку

Подключение через распределительную коробку

Три фазных провода, отводимых от верхних клемм выключателя, прокладываются в кабельном канале в направлении распределительной коробки. В ней производится их расключение с последующим оформлением ответвления в сторону люстры. Каждая из питающих шин коммутируется таким образом, чтобы через нее напряжение поступало на отдельную лампочку. В этом случае включать лампы можно будет поэтапно – одну за другой вплоть до получения максимальной освещенности.

Этот подход удобен тем, что при необходимости корректировки схемы достаточно изменить расключение в коробке, не касаясь самой люстры.

Прямое включение

Схема подключения трех люстр от тройного выключателя

Пользователь экономит на расходном материале и выигрывает в надежности. Основное правило электрики гласит: чем меньше контактов, тем надежней схема.

Три шины, отходящие от клемм выключателя, прокладываются в кабельном канале непосредственно до люстры. Внутри осветителя они расключаются в соответствии с цветной маркировкой проводников. При ее отсутствии придется воспользоваться мультиметром, включенным в режим «Прозвонка». С его помощью определяются жилы, которые подсоединены к металлическому цоколю всех трех держателей: это будет нулевой контакт. Остальные три проводника прозваниваются на контактные пятачки ламповых держателей: это фазные подводки. После маркировки каждый из проводов соединяется посредством миниатюрных переходников с соответствующими шинами, отводимыми от выключателя. Очередность их коммутации не имеет значения, так как лампочки обычно включаются в произвольном порядке.

Готовим инструменты и расходники

Монтаж выключателя своими руками не обойдется без некоторых инструментов и расходных материалов. Так, в процессе подключения потребуются крестовая, плоская и индикаторная отвертки, пассатижи, острый нож (для снятия изоляции) и соединитель (клеммы, соединительные колодки или паяльник с припоем).

Читайте здесь! Розетка для электроплиты — подключения силового кабеля, советы по установке и переносу розетки (инструкция с фото и видео для новичков!)

В обоих случаях необходимо заранее приготовить и сам выключатель

Если основной вопрос – это “как заменить старый выключатель своими руками”, то при покупке нового экземпляра лучше обратить внимание на максимально похожие устройства

Монтаж

Процесс самостоятельного подключения выполняется в соответствии со следующими рекомендациями:

• определение на проходном устройстве места расположения общей клеммы;
• подведение к первому выключателю, установленному рядом с распределительной коробкой, «фазы» и последующая фиксация на общей клемме при помощи оранжевого или красного провода;
• подсоединение к выходным клеммам внутри проходного выключателя пары оставшихся свободных проводов;
• подведение ко второму выключателю кабеля и последующая фиксация его в соответствии с цветовой маркировкой;
• подсоединение внутри распределительной коробки оранжевого или красного провода от второго переключателя к «фазе» осветительного прибора;
• подсоединение внутри распределительной коробки двух свободных проводов к кабельной жиле от первого переключателя в соответствии с цветовой маркировкой.

Монтаж трехклавишного выключателя

На заключительном этапе необходимо выполнить подсоединение кабельной жилы «ноль» и «земля» внутри распределительной коробки к однотипному по назначению проводу, который затем заводится в осветительный прибор.

После того, как будет полностью выполнено соединение, необходимо тщательно подтянуть все скрутки, при необходимости выполнить лужение, а также заизолировать оголенные участки кабеля.

Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.

Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

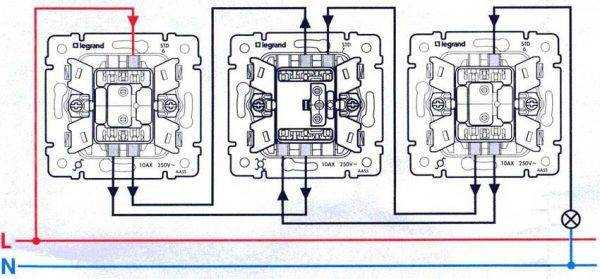

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений.Подключение двухклавишного проходного выключателя

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Схема подключения

Перед тем как подключить трехклавишный выключатель с розеткой, рекомендуется изучить типовую схему установки тройного выключателя (как с розеткой, так и без нее). В распределительной коробке имеется два провода (нулевой — синего цвета и фазовый — коричневого). Иногда встречаются и другие цвета или даже бесцветные провода. К нулю подключается три нулевых провода от осветительных приборов, а один провод идет на розетку. В квартирах нуль обычно направляют сразу к светильнику, а от стены отходят лишь фазовые провода. Если выключатель оснащен розеткой, то имеется еще один ноль.

На схеме показано, что к выключателю и розетке подводится пять проводов. Если не учитывать розетку, таких проводов будет четыре.

Ниже представлена пошаговая инструкция по подключению тройного выключателя с розеткой:

1. Отключаем электропитание в сети. Для этого используем автомат-выключатель, ответственный за конкретное помещение или все здание в целом. Обесточивание сети — ключевой момент, обеспечивающий безопасность проведения работ.
2. Снимаем старый выключатель. Вначале демонтируем кнопки, затем рамку, а после этого откручиваем винты и достаем выключатель из стены. Высвобождаем провода, после того как слегка ослабили контактные крепления.
3. Ищем фазовый провод. Вновь подключаем напряжение и при помощи индикационной отвертки находим провод, отходящий от электрощита. При нахождении фазы индикатор начнет светиться. Найденный провод помечаем, чтобы в дальнейшем не потерять его.
4. Выполняем подключение для нового выключателя. После нахождения фазы снова обесточиваем сеть и начинаем установку прибора. На обратной стороне выключателя имеется схема подключения, где есть подсказка о местах, к которым нужно присоединить фазу и оставшиеся три провода. Осуществляем подключение в соответствии со схемой.
5. Устанавливаем выключатель и розетку в ниши. Тщательно закручиваем контакты. Блок закрепляем зажимными винтами, устанавливаем облицовочную панель с клавишами.
6. Тестируем систему на работоспособность. Для этого подключаем ток и проверяем работу всех кнопок.

В домах старой планировки установка тройных выключателей возможна только на участках, где стыкуются санузел, коридор и кухня. В комнатах же можно установить только одноклавишные или двухклавишные выключатели. Если все же необходимо установить в этих помещениях тройники, понадобится внести изменения в проводку.

При наличии розетки схема подключения остается практически такой же. Фазовые провода направляются к нужным контактам, а розетка питается от еще одного нуля, а также фазовой перемычки, отходящей от выключателей.

Если внимательно изучить схему, установка трехклавишного выключателя с розеткой не должна вызвать особых сложностей

Во время проведения любых электромонтажных работ рекомендуется уделять особое внимание соблюдению техники безопасности

В последнее время для того чтобы рационально использовать электричество многие планируют подключить трехклавишный выключатель. С его помощью вы легко сможете управлять частями освещения. Больше не нужно чтобы все лампочки горели одновременно. При необходимости теперь включить освещение вы можете в той зоне, где оно будет необходимо. Для реализации этого процесса вам потребуется трехклавишный выключатель.

В этой статье вы узнаете, как подключить трехклавишный выключатель. Для вас мы поместили подробную информацию о его устройство и схеме подключения.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

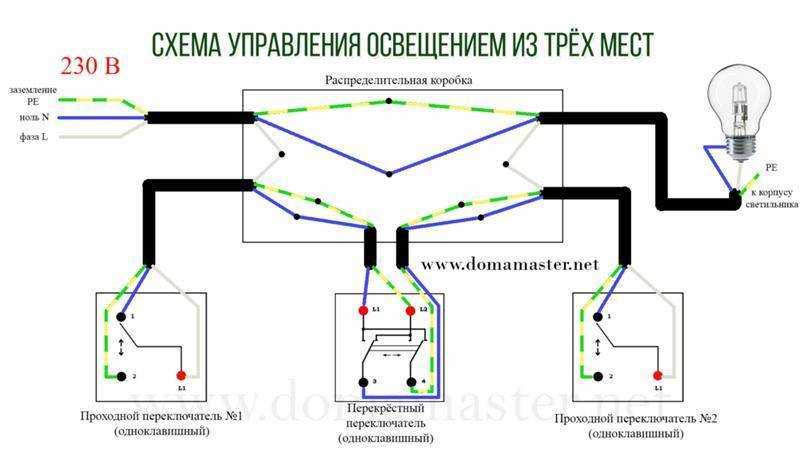

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

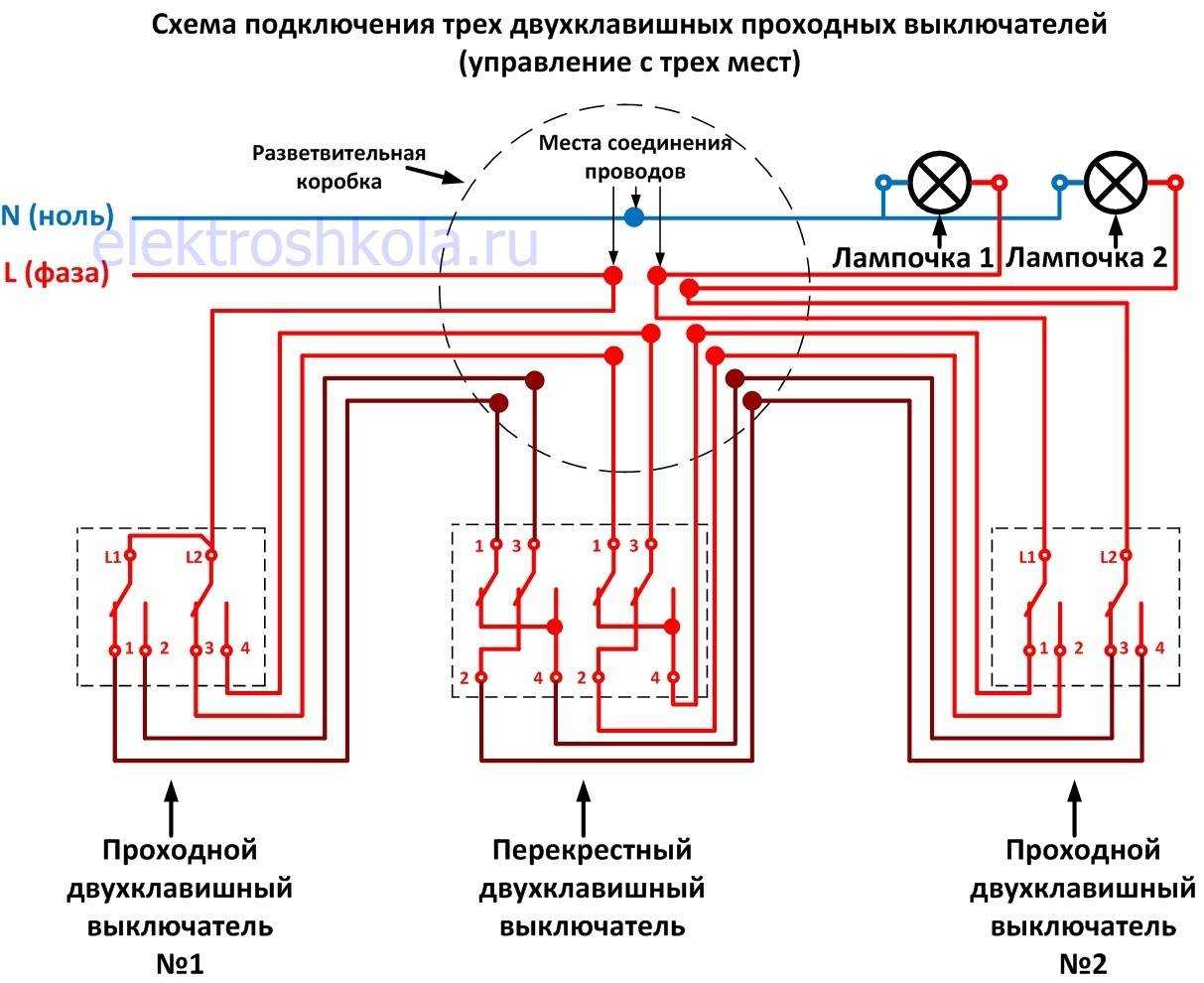

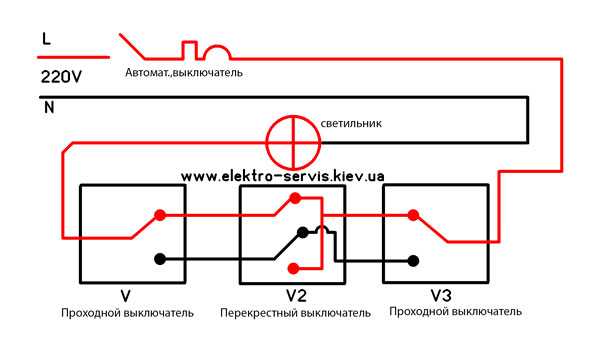

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
