Конструкция rj-45
Как и прочие виды компьютерных розеток, rg-45 может иметь встроенное и внешнее исполнение. Каждая из этих конструкций имеет свои достоинства и недостатки. Преимуществом внутренней установки таких устройств является их компактность и скрытая прокладка кабелей. Кроме того, эти изделия более защищены от механических воздействий.
Что касается недостатков, то внутренняя установка розетки rj-45 требует проведения масштабных ремонтных работ и не предусматривает возможности ее при возникновении такой необходимости.
На сегодняшний день наибольшее распространение получили накладные розетки rj-45 cat 5e.
Помимо способа установки, такие изделия можно классифицировать по количеству подключаемых к ним потребителей. Существуют модели, предназначенные для подсоединения одного, двух и более проводов. В зависимости от общей схемы подключения применяются проходные и односторонние розетки.
Обжим витой пары. Назначение сетевого кабеля.
Сетевой кабель — вид кабеля связи, который представляет собой несколько пар изолированных проводников, чаще всего 4 пары проводников заключённых в единую защитную оболочку. Провода каждой пары скручены (свиты) между собой, в связи с этим, сетевой кабель имеет в народе второе название — витая пара. Качественный и правильный обжим витой пары, безусловно является залогом быстрого и надёжного интернет соединения. Разделение проводников в сетевом кабеле на витые пары, выполнено прежде всего для снижения уровня электромагнитных помех от внешних источников, а также для защиты от взаимных наводок при передаче сигналов.
Сетевой кабель получил наиболее широкое применение в локальных вычислительных сетях (Local Area Network), поэтому, собственно utp кабель имеет и третье название — LAN кабель. На текущем этапе сетевые кабеля активно используются в различных сферах, от автоматики и интернета, до охранных систем и систем видеонаблюдения. В данной статье, мы разберём как выполнить обжим витой пары при помощи коннекторов RJ45 и в результате получить полноценный LAN кабель (интернет кабель).
Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af
Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.
Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).
Схема обжатия консольного кабеля (rollover cable)
В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.
Перекрестная распиновка (crossover), маркируется как 568A
Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.
Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.
Прямой обжим с 4 жильной витой пары (двухпарный провод)
Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.
Прямая распиновка, маркируется как 568В
Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.
Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.
Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с
Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.
Преимущества использования двойной интернет розетки
Использование двойной интернет розетки может предоставить несколько преимуществ для пользователя. Рассмотрим некоторые из них:
- Экономия пространства: Установка двойной интернет розетки позволяет подключить два устройства к одному кабелю, что позволяет экономить пространство на стене или в розетке. Это особенно полезно в случаях, когда розеток ограниченное количество.
- Удобство: Для использования двух устройств одновременно нет необходимости искать дополнительные розетки или устанавливать специальные адаптеры. Просто подключите каждое устройство к отдельному разъему на двойной интернет розетке.
- Экономия времени и денег: Подключение двух устройств к одному кабелю позволяет избежать необходимости прокладывать дополнительные кабели или устанавливать дополнительное сетевое оборудование. Это может быть полезно в офисных или домашних условиях, где не всегда удобно подключать дополнительное оборудование.
Отметим, что перед использованием двойной интернет розетки важно убедиться, что сетевая инфраструктура поддерживает подключение нескольких устройств к одному кабелю. Также следует следить за максимальной нагрузкой на сеть, чтобы избежать перегрузок и снижения скорости подключения
Проверка подключения
После завершения всех предыдущих шагов подключения двойной розетки RJ-45 с помощью одного кабеля, необходимо проверить правильность подключения. Для этого можно использовать специальное тестирование подключения.
Шаг 1. Подключите патч-корд к одному из портов розетки и подключите другой конец патч-корда к сетевому устройству, например, компьютеру.
Шаг 2. Подключите второй патч-корд к другому порту розетки и подключите другой конец патч-корда к сетевому устройству, которое поддерживает тестирование подключения.
Шаг 3. Включите тестирование подключения на сетевом устройстве. Обычно это делается с помощью нажатия соответствующей кнопки или выбора соответствующей опции в меню.
Шаг 4. Дождитесь завершения тестирования. Обычно на экране сетевого устройства отображается результат тестирования.
Примечание: результаты тестирования могут быть разными в зависимости от производителя сетевого устройства.
Шаг 5. Если результаты тестирования показывают, что подключение в порядке, то двойная розетка RJ-45 подключена правильно. Если есть ошибки или проблемы, проверьте снова все предыдущие шаги подключения и убедитесь, что они выполнены правильно.
После успешной проверки подключения, можно использовать двойную розетку RJ-45 для подключения нескольких сетевых устройств одновременно.
Подготовка крепления розетки
Перед тем как приступить к установке двойной розетки RJ 45, необходимо выполнить следующие шаги:
- Выключите электричество в комнате, чтобы избежать поражения электрическим током.
- Подготовьте необходимые инструменты и материалы, включая саму розетку RJ 45, отвертку, кабельный нож, кабельные наконечники и кабель.
- Выберите место для установки розетки, учитывая требования к расстоянию от других электрических устройств и препятствий.
- Отсоедините кабель RJ 45 от сетевого оборудования, если оно подключено.
- Очистите и подготовьте концы кабеля RJ 45 с помощью кабельного ножа, сняв внешние оболочки и оставив необходимую длину проводников для подключения.
- Нанесите наконечники на проводники кабеля в правильном порядке согласно стандарту T568A или T568B, используя инструмент для прижима наконечников.
После выполнения указанных выше шагов можно приступать к самой установке двойной розетки RJ 45.
Подготовка кабеля
Перед тем, как приступить к подключению двойной розетки RJ45 одним кабелем, необходимо провести некоторую подготовку кабеля. Это позволит убедиться в его целостности и готовности к использованию. Ниже приведены основные шаги подготовки кабеля:
- Шаг 1: Проверьте кабель на наличие повреждений. Осмотрите внешнюю оболочку кабеля и убедитесь, что она не имеет трещин, порезов или других видимых повреждений.
- Шаг 2: Отрежьте небольшой кусок внешней оболочки кабеля с помощью кабельного ножа или стриппера. Откройте оболочку и остановитесь на расстоянии около 5 см от конца кабеля.
- Шаг 3: Отделите внешний экран кабеля от проводников. С помощью инструмента для снятия изоляции (например, специального инструмента для оболочек типа «Крокодил»), аккуратно отстегните внешний экран и начните его отматывать от проводников.
- Шаг 4: Проверьте проводники на предмет повреждений или коррозии. Убедитесь, что все проводники находятся в хорошем состоянии. Отрежьте небольшой кусок изоляции с каждого проводника, чтобы гарантировать их чистоту и целостность.
- Шаг 5: Проверьте правильность разметки проводников. Проводники должны иметь правильную последовательность цветов, соответствующую стандарту T568A или T568B.
После выполнения этих шагов кабель будет готов к подключению двойной розетки RJ45
Важно следовать инструкциям внимательно и аккуратно обращаться с кабелем, чтобы избежать его повреждения
Ошибки при подключении
В процессе установки и подключения многие допускают ошибки. Вот некоторые из них:
- Не был проверен тип соединения. Следует внимательно проверить кроссировку коннектора, после этого приступать к распределению проводов.
- Во время зачистки была нарушена целостность провода.
- Лишний длинный провод может влиять на работу. Для работы достаточно 20 см.
- Если все сделано правильно, но результата нет, значит сама розетка неисправна.
Обратите внимание!
Зная, как правильно подключать интернет-розетки, можно самостоятельно менять домашнюю сеть. Главное правило — следовать схеме и не перепутать цвета
Установить их не составит особого труда, а конечный результат приятно порадует.
В Советском Союзе понятие дизайна отсутствовало как таковое. Было прикладное художественное оформление, которое оставляло желать лучшего. Именно поэтому все было таким однообразным и подчас серым. В своих квартирах мы можем встретить висящие провода и черные выключатели. Но по современным стандартам хочется сделать все аккуратно и красиво. Чтобы спрятать кабель витую пару в стену или короб, необходимо знать, как подключить интернет-розетку на его окончании.
Ошибки при подключении
Если при проверке соединения, подключение отсутствует, возможно, в процессе монтажа или подсоединения витой пары, были допущены ошибки. К таким случаям относятся:
- При самостоятельной установке используется тип «Б», а коннектор и модем были куплены уже в собранном виде. Если не проверить тип подключения, то может получиться так, что розетка подключена по одному типу, а провод по другому – типу «А». Из-за этого соединение не возникнет. Нужно посмотреть, как кроссирован коннектор, а затем уже делать распиновки витой пары.
- Во время установки витой пары в клеммы при попытке зачистки ножом была повреждена оболочка провода. Для того, чтобы обеспечить коммутацию, необходимо вставить контакты в пазы и сделать правильный обжим.
- Был оставлен слишком длинный провод. Для подключения интернет розетки нужно оставить не более 20 см. Если провод будет оставлен на 30-40 см, то розетка будет болтаться и придется ее укорачивать. А для этого, придется повторить всю процедуру установки заново.
- При установке все сделано правильно, но все равно розетка не работает. Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. На рынке есть много известных производителей интернет-розеток, которые гарантирующих качество своей продукции. Поэтому лучше приобретать такие розетки.
Чтобы не наделать критичных ошибок, советуем обращаться только к профессионалам , прокладка интернет кабеля цена.
Что такое двойная розетка RJ45?
Двойная розетка RJ45 – это специальное устройство, которое используется для подключения двух сетевых устройств к одному кабелю. RJ45 является стандартным разъемом, который широко используется для передачи данных в компьютерных сетях.
Двойная розетка RJ45 обычно имеет два порта, которые позволяют подключать два сетевых устройства, например компьютеры, маршрутизаторы, принтеры и т. д., к одному Ethernet-кабелю. Такая розетка позволяет экономить пространство и снижает количество необходимых кабелей в сети.
Используя двойную розетку RJ45, можно подключить два сетевых устройства без необходимости прокладывать дополнительный кабель. Она предоставляет возможность установки двойного соединения на одной стандартной сетевой розетке.
Возможные проблемы при подключении двойной интернет розетки
Подключение двойной интернет розетки на один кабель может столкнуться с некоторыми проблемами, которые могут оказаться сложными для решения
Ниже перечислены некоторые важные аспекты, на которые следует обратить внимание:
- Недостаток сигнала: При использовании двух интернет розеток на один кабель может возникнуть проблема с потерей сигнала. Если сигнал не распределяется равномерно между двумя розетками, это может привести к снижению скорости интернета или даже потере соединения. В этом случае может понадобиться усилитель сигнала или использование других методов улучшения передачи данных.
- Конфликт IP-адресов: При подключении двух устройств к одному кабелю может возникнуть конфликт IP-адресов. IP-адрес — это уникальный идентификатор каждого устройства, подключенного к сети интернет. Если оба устройства пытаются использовать один и тот же IP-адрес, возникнет конфликт, и сетевое подключение будет нарушено. Эту проблему можно решить путем изменения IP-адресов на каждом устройстве или использования роутера с функцией NAT.
Кроме того, важно учесть также другие факторы, такие как недостаток ресурсов, несовместимость устройств или программного обеспечения, неправильные настройки сетевого оборудования и т. д
При возникновении проблем рекомендуется обратиться к специалистам в области компьютерных сетей для получения квалифицированной помощи и решения проблемы.
Проверка сигналов проводки
Подключив розетку, следует проверить наличие и правильность сигнала. Выполняется проверка при помощи бытового тестера. Для этого потребуется патч-корд с прямой схемой распиновки и длиной 0,5 — 5 м.
Подсоединяем второй конец проложенного провода в тестовую розетку. Выставляем тестер в положение звукового сигнала и проверяем каналы патч-корда и розетки. Звуковой сигнал сигнализирует о наличии соединения.
Если тестер не снабжен устройством звукового сигнала, нужно перевести его в режим сопротивления. О наличии сигнала будет свидетельствовать изменение цифр на экране.
Также проверку сигнала проводит специальный кабель-тестер. Для этого потребуется еще один патч-корд с прямой схемой подключения. Для проверки сигнала вставляем по одному концу каждого кабеля в разъемы розеток. Оставшиеся концы включаем в тестер. О правильности подключения сообщит сигнал кабель-тестера.
В случае если сигнал отсутствует (при этом подключение осуществлялось самостоятельно, а подсоединяемое устройство приобреталось с собранным патч-кордом), необходимо проверить, по какой схеме собран патч-корд и соответствует ли эта схема тому, как произведено подключение коннектора.
Сигнал может отсутствовать и в том случае, если была куплена дешевая розетка, с не качественной пайкой. Следует заменить ее более качественной. Это сэкономит время монтажа и исключит возможность поломки в течение всего срока эксплуатации.
Монтаж и подключение сетевой розетки
Витую пару маскируют в канале или прячут в плинтусе. 8 сантиметров нужно отступить от края, затем удалить оболочку.
Для начала разбирается корпус, а потом отсоединяется лицевая часть.
Обратите внимание!
На обратной стороне расположена схема подключения (два вида «А» и «В»). Следует подключаться, используя второй способ
Следующее, что необходимо сделать — обжать провода в клеммах. Используя зажим, надо зафиксировать провод и проверить сигнал. Для этого подойдет планшет или телефон.
Убедившись в исправности, лишняя часть обрезается и собирается весь механизм. Достаточно просто соединить две части. Закрепить в/на стене, проверить работу.
Подключение RJ-45 проводом на две витые пары
Вся подготовка идентична предыдущему варианту. Для коммутирования понадобится всего четыре проводника. Придерживаясь схемы, задействуются контакты. После обжима производится сборка и установка, а затем — проверка сигнала.
Обратите внимание!
Провод с двумя витыми парами применяется для передачи информации со скоростью не больше 1 Гб/с. Если скорости недостаточно, придется по новой проложить кабель и выполнить все работы по монтажу
Осуществление обжима проводов на контактах розетки
Работа системы напрямую зависит от обжима. Не стоит производить зачистку тонких проводков. Контакты так устроены, что плотно заведенный проводник разрезает изоляцию и дает коммутацию с медной жилой.
Подключаем интернет-розетку
Общий порядок подключения интернет-розетки выглядит следующим образом:
Вставьте монтажную коробку розетки в стену. Через верхнее отверстие коробки проденьте витую пару. Зачистите кабель на 2–3 см. Вы увидите четыре витые пары — восемь разноцветных жил. Раскрутите их и расправьте
Действуйте осторожно — их легко переломить. Откройте крышку клеммника (основного блока розетки) и подключите жилы в соответствии с маркировкой
На корпусе вы увидите две разные маркировки — А и В. Для подключения к интернету мы будем использовать маркировку В
Маркировка А больше подходит для соединения ПК с ПК. Особенности подключения розеток от разных производителей мы рассмотрим чуть ниже.
Для подключения к интернету мы будем использовать маркировку В. Маркировка А больше подходит для соединения ПК с ПК. Особенности подключения розеток от разных производителей мы рассмотрим чуть ниже.
Нужно вставить жилы в соответствующие прорези
Теперь закройте крышку. У вас должны остаться кончики жил, выпирающие из розетки. Обрежьте их вровень со стенкой корпуса, чтобы не торчали.
Если у вас не хватило длины жил, чтобы провести их в нужные проёмы, просто зачистите кабель чуть повыше
Затем, используя распорные винты (они идут в комплекте с розеткой), закрепите её в монтажной коробке. Выемка для защёлки интернет-кабеля должна быть сверху.
Розетка закрепляется в коробке с помощью распорных винтов
Установите сверху лицевую панель (металлическую плоскую рамку) и декоративную рамку. Последняя просто защёлкивается сверху.
Лицевая панель держит декоративную рамку

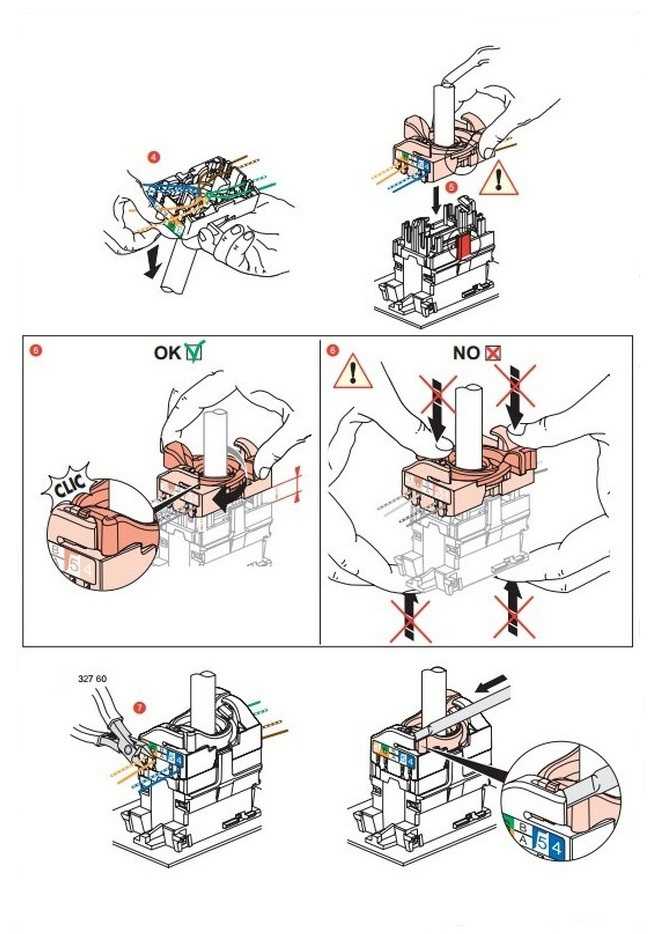

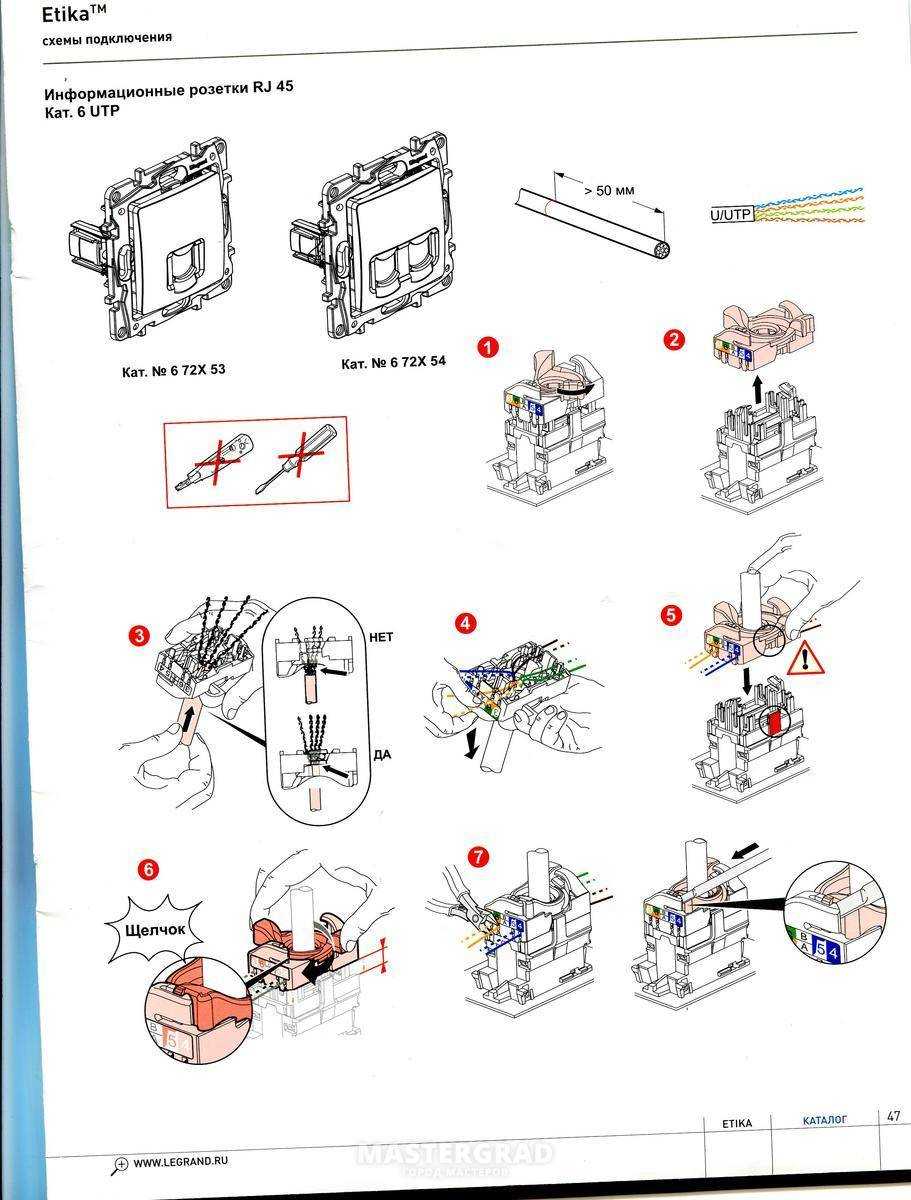

Legrand

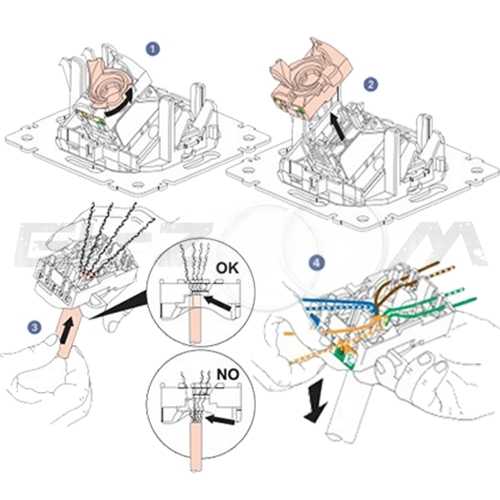

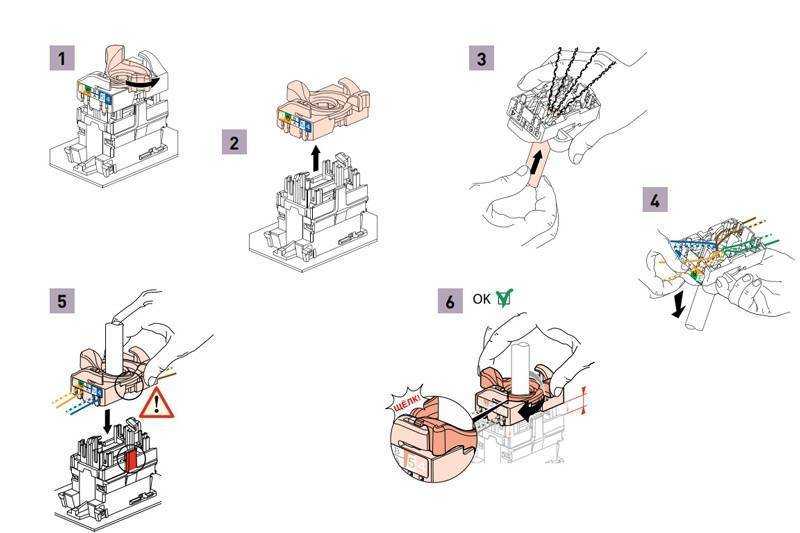

Чтобы подключить интернет-розетку Legrand, следуйте такой схеме:
- Поверните белый фиксатор по часовой стрелке на 90 градусов. Он должен встать перпендикулярно корпусу.
Почти все розетки от Legrand оснащены такой защёлкой
Теперь поднимите блок, удерживая его за фиксатор. Он легко выйдет из паза и откроет нам доступ к контактам.
Сюда мы будем подключать жилы
В руках у нас сейчас должен быть съёмный блок с белым фиксатором. Через него нужно продеть витую пару так, чтобы кончик оказался с внутренней стороны.
Отверстие для кабеля находится в центре кольцевого белого фиксатора
Зачищаем кабель примерно на пару сантиметров и раскручиваем витые пары. По бокам нашего съёмного фиксатора вы увидите цветную маркировку в виде наклеек — коричневые, бело-коричневые, оранжевые и так далее. Ваша задача — разместить жилы в пазах в соответствии с этой маркировкой.
Итог вашей работы должен выглядеть вот так
Ставим блок с фиксатором на место и проворачиваем белый фиксатор против часовой стрелки. Он надёжно закрепится и зажмёт жилы. Лишние торчащие кончики можно отрезать.
Торчащие длинные концы жил нужно отрезать
Viko
У фирмы Viko розетка устроена довольно просто — в основном блоке располагается «стульчик» с пазами, которые помечены нужными цветами. Доступ к «стульчику» закрывает обычная пластиковая защёлка, которую можно открыть пальцами. Ваша задача — вставить в соответствующие пазы подходящие жилы. Затем нужно просто закрыть пластиковую крышку, как следует прижав её пальцами.
Viko обходятся без лишних хитростей и фиксаторов
Видео: монтаж розетки Viko
Lezard
Lezard, как и Veko, обходятся без хитроумных фиксаторов. Но всё же место крепления жил довольно хорошо защищено:
- Возьмите основной блок розетки. Вы увидите на нём сверху небольшой пластиковый куб с мелкими отверстиями под жилы. Нужно его снять.
Нужный блок отмечен мелкими «арочками» под жилы
Для этого вставьте в боковое крупное отверстие отвёртку (или подобный длинный и жёсткий инструмент) и надавите ей на крышку блока. Эта процедура потребует физических усилий. Проложите кабель в боковом крупном отверстии и зачистите 2–3 см. Разложите жилы в соответствии с цветной маркировкой. Закройте жилы блоком, который мы чуть ранее сняли. Защёлкните его, чтобы он зафиксировался.
Блок со вставленными жилами выглядит так
Лишние кончики жил можно обрезать.
Видео: монтаж розетки Lezard
Schneider
Подключение розетки Schneider ничем не отличается от Lezard — вам точно так же нужно с помощью отвёртки снять крышку, проложить жилы и закрыть крышку.
Розетки от Schneider тоже оснащены простой крепкой крышкой-защёлкой
Основные понятия
Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Подключение настенной компьютерной розетки Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки.
Это значит, что он стал на место и изоляция прорезана. Некоторые изделия от разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным — выполнение кроссировки с соблюдением цветовой схемы и правильное производство обжима проводов в клемнике. Видео: обжим витой пары специальными инструментами Вместе с тем не всегда и не у всех под рукой может находиться инструмент необходимый для витой пары, поэтому существует другой вид обжимки — с использованием плоской отвёртки. Разновидности кабелей для интернета Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Некоторое количество — минимум 2 штуки для каждой витой пары на оба конца кабеля , но лучше с запасом, особенно для тех, кто обжимает кабель впервые. Вскрываем крышку, закрывающую контактную часть.
Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. Инструменты и материалы Сетевой кабель. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты.
Компьютерные сети
Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации
Обжим проводов на клеммах розетки — важное условие для качественной коммутации Обзор продукции известных брендов — производителей интернет розеток Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке
Видео: установка розетки RJ для внутреннего монтажа В том случае, если для монтажа розетки был выбран открытый способ внешний монтаж для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Проверяют качество работы с помощью мультиметра. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.
Последовательность проводов прозвонить специальным сетевым тестером. Алгоритм последовательности действий следующий: Необходимо подготовить конец кабеля для обжима. Вот последовательность действий: Срезается верхний слой обмотки. Общая картинка, иллюстрирующая вид 4-пинового разъема, кабеля, а также его подключение к трубке и аппарату Используются для организации подключения телефонной линии. Как соединить интернет кабель.
Порядок действий при подключении двойной интернет розетки
Для подключения двойной интернет розетки на один кабель, необходимо следовать определенному порядку действий. Вот шаги, которые нужно выполнить:
Отключите питание. Прежде всего, перед началом работ по установке двойной интернет розетки необходимо отключить питание в помещении, где будет производиться работа. Это гарантирует безопасность и предотвращает возможность поражения электрическим током.
Подготовьте необходимые инструменты. Для подключения двойной интернет розетки вам понадобятся инструменты, такие как отвертка, плоскогубцы, изолента, клеммы и другие инструменты, которые могут потребоваться для работы с электрическими проводами.
Осмотрите существующую розетку
Перед тем как подключить двойную интернет розетку к существующему кабелю, важно осмотреть уже имеющуюся розетку и определить, какие провода в ней используются. Необходимо убедиться, что все провода в хорошем состоянии и правильно подключены.
Отключите существующую розетку
Перед тем как удалить существующую розетку, важно убедиться, что питание отключено. Затем необходимо аккуратно снять розетку с монтажной коробки и отсоединить провода. Если провода изношены или повреждены, они должны быть заменены.
Подготовьте провода для подключения. Перед тем как подсоединить новую двойную интернет розетку, провода, которые вы отсоединили от старой розетки, должны быть обрезаны и очищены от изоляции на концах. Это позволит обеспечить правильное подключение.
Подключитесь к новой розетке. После подготовки проводов, следует подсоединить их к новой двойной интернет розетке. Соответствующие провода должны быть вставлены в соответствующие клеммы и зафиксированы. При этом необходимо убедиться, что провода надежно закреплены и не соприкасаются друг с другом.
Установите розетку в монтажную коробку. После подключения проводов необходимо установить новую двойную интернет розетку в монтажную коробку. Розетка должна быть надежно закреплена в коробке и правильно выровнена.
Проверьте подключение. После завершения монтажа необходимо проверить подключение двойной интернет розетки. Подключите питание и убедитесь, что оба разъема работают и интернет подключение стабильно. Если возникают проблемы, можно провести дополнительные проверки и корректировки, если это необходимо.
Стандарты подключения
Внутри сетевого кабеля находится восемь проводков (скрученные в четыре пары). На конце витой пары расположен коннектор, он называется «Джек». Внутри (8Р8С) находятся разноцветные жилки.
Другие электропровода имеют похожие коннекторы. Отличительной чертой является месторасположение. С недавнего времени разработано два вида подключения:
- TIA/EIA-568-B;
- TIA/EIA-568-А.
Широко известен и востребован первый вариант. Для инет сети используют двухпарный (до 1 ГБ/с) или четырехпарный (от 1 до 10 ГБ/с) кабель.
Обратите внимание!
На сегодняшний день скорость вхождения может достигать 100 МБ/с. Разработчики с каждым днем усовершенствуются, поэтому стоит задуматься о новинках и проложить кабель из четырех пар
