Как правильно подключить четырехместную розетку этюд

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Важные советы и рекомендации

1. Правильный выбор места для установки розетки. Перед началом работ необходимо тщательно выбрать местоположение розетки. Оно должно быть удобным для использования и соответствовать требованиям безопасности. Розетка не должна находиться рядом с источниками воды или другими влажными местами, а также быть доступной для всех пользователей.

2. Подключение проводов. Для подключения розетки необходимо снять изоляцию с проводов и правильно подключить их к соответствующим контактам розетки. Положительный и отрицательный проводы должны быть подключены к соответствующим контактам. При этом необходимо обеспечить надежность соединений, используя специальные зажимы или винты.

3. Заземление. Для обеспечения безопасности подключаемой электроаппаратуры необходимо обязательно учесть заземление. Для этого необходимо подключить один из проводов к заземляющему контакту розетки. Заземляющий провод должен быть надежно подключен и иметь соответствующую защиту от короткого замыкания.

4. Проверка работы розетки. После завершения подключения необходимо провести проверку работы розетки. Для этого можно использовать проверочное устройство или просто включить электроаппарат и убедиться в правильности работы розетки. При обнаружении любых неисправностей следует немедленно прекратить использование розетки и обратиться к специалистам.

5. Безопасность при монтаже. Во время монтажа розетки необходимо соблюдать все требования безопасности. Это включает в себя отключение электропитания перед началом работ, использование защитных перчаток и очков, а также следование инструкциям и рекомендациям от производителя розетки. Необходимо также убедиться в отсутствии повреждений проводов и розетки перед их использованием.

Важно придерживаться всех указанных выше рекомендаций для обеспечения безопасности и надежности работы розетки. При возникновении сомнений или необходимости дополнительной информации рекомендуется обратиться к квалифицированным специалистам в области электромонтажа

Использование неисправной или неправильно установленной розетки может привести к авариям и повреждению электрооборудования.

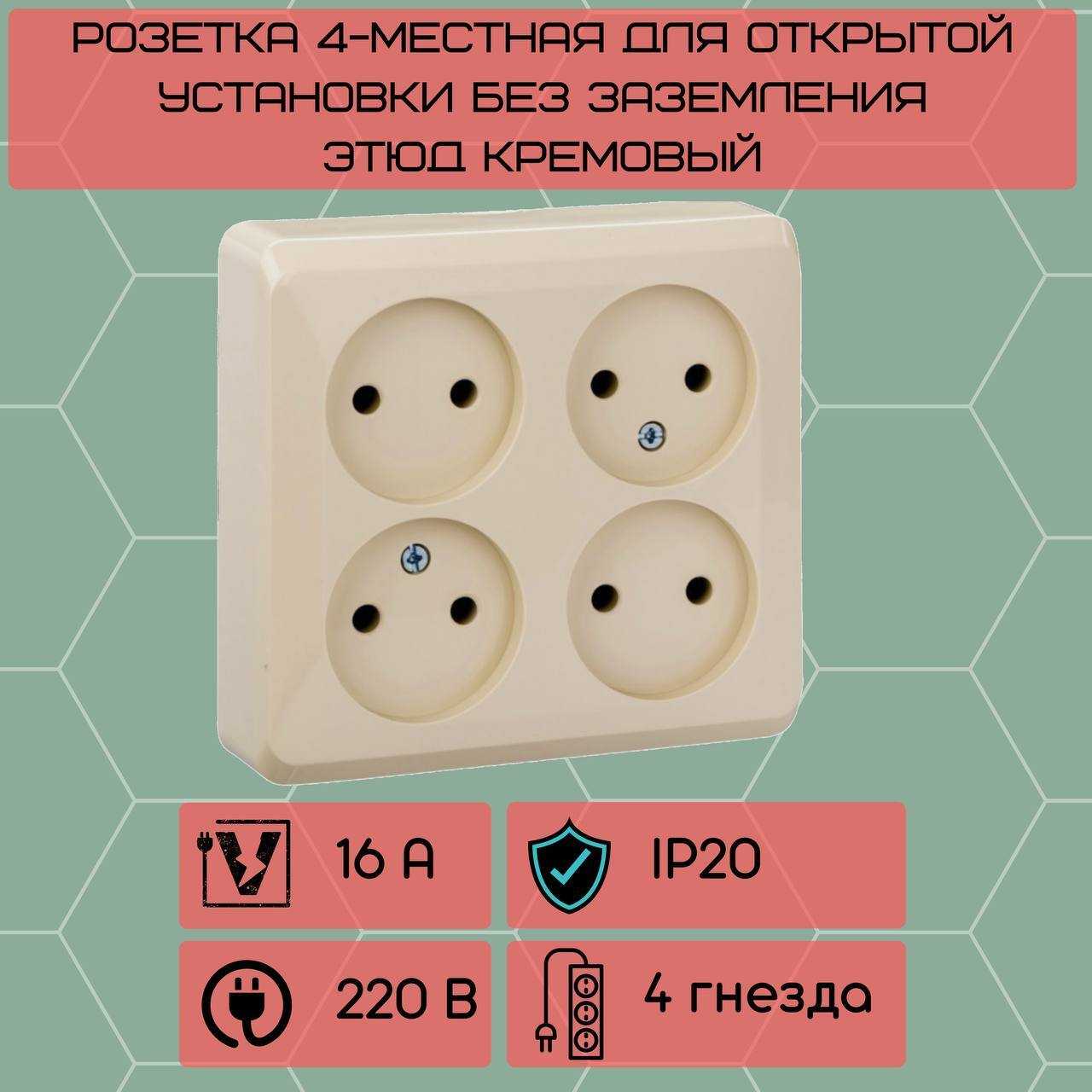

Подключение четырехместной розетки открытой установки: пошаговая инструкция

Подключение четырехместной розетки открытой установки – это самостоятельное процесс, который может быть выполнен без помощи электрика

Однако, важно иметь базовые знания электробезопасности и уметь работать с электропроводкой. В этой инструкции мы покажем вам пошагово, как подключить четырехместную розетку открытой установки, чтобы вы могли справиться с этой задачей без труда

Шаг 1: Проверьте электрическую сеть

Перед тем как начать установку, убедитесь, что ваша электрическая сеть выключена. Это можно сделать, отключив соответствующий автомат или выключатель в электрической щитовой. Также рекомендуется использовать тестер для проверки наличия напряжения в проводах.

Шаг 2: Подготовьте инструменты и материалы

Для подключения розетки вам понадобятся различные инструменты и материалы: отвертки, кусачки, проводники, разъемы и т.д. Убедитесь, что у вас есть все необходимое перед началом работы.

Шаг 3: Откройте розетку и подготовьте провода

Теперь вам нужно открыть розетку и подготовить провода. Выньте розетку из упаковки и присоедините провода к соответствующим контактам. Обычно провода подключаются в следующей последовательности: фаза (L), ноль (N) и заземление (PE).

Шаг 4: Подсоедините розетку к проводам

После подготовки проводов, вам нужно подсоединить розетку к проводам. На обратной стороне розетки обычно есть отверстия, куда вставляют провода. Вставьте их в соответствующие отверстия и затяните винты для надежного контакта.

Шаг 5: Закрепите розетку

После того как вы подключили провода, закрепите розетку на стену. Обычно для этого используются специальные крепления или винты. Будьте внимательны и убедитесь, что розетка надежно закреплена и не сдвигается.

Шаг 6: Включите электрическую сеть

После того как розетка была закреплена, можно включить электрическую сеть. Включите автомат или выключатель, чтобы включить питание в вашей новой розетке. Проверьте работу розетки, подключив в нее устройство и убедившись, что оно работает.

Следуя этой пошаговой инструкции, вы сможете успешно подключить четырехместную розетку открытой установки без помощи электрика. Однако, если у вас есть сомнения или неуверенность в своих навыках, рекомендуется обратиться к профессионалу для выполнения данной работы. Это гарантирует безопасность и правильное подключение розетки.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

1. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели).
   Пример разобранной наружной розетки
2. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
3. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
4. Устанавливаем механизм на основание.
5. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
6. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Советы по правильному использованию розетки четырехместной

• Не перегружайте розетку – каждая ее место имеет определенную мощность, и превышение этой мощности может привести к перегреву и пожару. Учитывайте мощность каждого подключенного прибора и не превышайте суммарную мощность, указанную на розетке.
• Используйте только качественные розетки – выбирайте модели с надежным и прочным корпусом, устойчивым к повреждениям. Штекеры должны надежно входить в розетку и не провоцировать перекосы и короткие замыкания.
• Размещайте розетку четырехместную на доступном месте, где нет риска попадания влаги. Влага может вызвать короткое замыкание и повреждение приборов или даже быть опасной для пользователя.
• Не оставляйте розетку включенной без надобности. Чтобы избежать потерь электроэнергии и повышенной нагрузки на сеть, выключайте розетку, когда не используете подключенные приборы.
• При подключении приборов не допускайте скручивания и перетирания проводов. Поврежденные провода могут привести к короткому замыканию и пожару. Убедитесь, что провода крепко прикручены и не выпадают из розетки при натяжении.
• Внимательно следите за тепловыделением розетки. Если розетка нагревается сильнее обычного, значит, она перегружена или повреждена, и ее следует заменить.
• При подключении приборов убедитесь, что они отключены от электрической сети. Это поможет избежать поражения электрическим током.
• Не используйте розетку для подключения приборов с поврежденными штекерами или проводами. Такие приборы могут вызвать короткое замыкание или пожар.

Следуя этим советам, вы сможете правильно использовать розетку четырехместной и избежать проблем и аварийных ситуаций.

Отключение электричества

Перед началом подключения четырехместной розетки Этюд необходимо отключить электричество

Это важная мера предосторожности, чтобы избежать случайного поражения электрическим током

Следуйте этим шагам, чтобы безопасно отключить электричество:

1. Информируйте всех жильцов — предупредите всех проживающих в здании, что будет проводиться отключение электричества. Обратитесь в управляющую компанию или сообщите о своих намерениях соседям, чтобы они были в курсе.
2. Выключите все электроприборы — перед отключением главного выключателя, убедитесь, что все электроприборы в вашей квартире выключены. Это не только предотвратит их повреждение в случае возникновения скачков напряжения или возвращения электричества, но и защитит вас от возможных опасностей.
3. Найдите электрощиток — обычно электрощитки находятся в подъездах или в специальных комнатах и имеют прозрачные дверцы, которые служат для отображения показаний счетчиков электроэнергии. Найдите соответствующий электрощиток для вашей квартиры.
4. Выключите главный выключатель — в электрощитке найдите главный выключатель, который обычно помечен как «Главный» или «Вкл/Выкл». Выключите его, чтобы полностью отключить электроснабжение вашей квартиры.
5. Проверьте отключение — убедитесь, что электричество действительно отключено, проверив работу нескольких электроприборов в вашей квартире. Убедитесь, что свет не горит, розетки не работают и электроприборы не включаются.

Имейте в виду, что безопасность всегда должна быть приоритетной задачей во время работы с электричеством. Если у вас возникнут сомнения или трудности в отключении электричества, лучше обратиться за помощью к профессионалу.

Шаг 3: Подключение проводки к розетке

Прежде чем приступить к подключению проводки, убедитесь в отсутствии напряжения на электрической цепи с помощью тестера или вольтметра. Это необходимо для обеспечения безопасности во время работ.

1. Откройте крышку розетки, используя отвертку или другой подходящий инструмент.

2. Обнаружьте провода, которые выходят из стены — обычно это будут провода с изоляцией различных цветов: черный (фазный провод), белый (нейтральный провод) и зеленый или желто-зеленый (заземляющий провод).

3. С помощью колодки или ножа для проводов удалите 0,5-1 см изоляции с концов каждого провода. Убедитесь, что под проводом нет остатков изоляции.

4. Подключите провода к соответствующим контактам розетки: черный провод (фазный) к контакту «L», белый провод (нейтральный) к контакту «N» и зеленый (или желто-зеленый) провод (заземляющий) к контакту с символом земли или «E». Провода должны быть надежно закреплены в соответствующих зажимных клеммах.

5. Перед закрытием крышки розетки убедитесь, что провода не выглядят перекошенными и не выступают из зажимных клемм, чтобы предотвратить возможность замыкания или обрыва электрической цепи.

6. Закройте крышку розетки и убедитесь, что она надежно закреплена.

Примечание: Помните, что установка и подключение электрической розетки должны производиться квалифицированным электриком или специалистом в соответствии с требованиями и нормами безопасности, чтобы избежать возможных повреждений оборудования или травмирования.

Включение электричества и тестирование работоспособности

После того, как все провода и розетки правильно присоединены, необходимо включить электричество и проверить работоспособность установки. Для этого следует выполнить несколько шагов.

1. Проверка счетчика: Убедитесь, что счетчик электроэнергии включен и отображает текущий показатель. Если счетчик не включен или показания не отображаются, проверьте подключение и убедитесь, что все провода правильно подключены.
2. Проверка защитных устройств: Убедитесь, что автоматические выключатели и предохранители на электрической панели включены. Если какой-либо из них сработал, попытайтесь определить причину и устранить ее перед повторной попыткой включения.
3. Проверка розеток: Подключите проверочное устройство, например, лампочку или мультиметр, к каждой новой розетке, чтобы убедиться, что она функционирует правильно. При включении проверочного устройства, оно должно загореться или показывать нормальные значения электрического напряжения. Если розетка не работает, проверьте проводку и ее подключение.
4. Проверка заземления: Проверьте заземление установки, используя мультиметр или другое заземляющее проверочное устройство. Убедитесь, что оно правильно подключено и имеет надежное заземление для обеспечения безопасности.
5. Проверка всех функций: После проверки розеток и заземления, убедитесь, что все электрические устройства, подключенные к установке, работают без сбоев. Проверьте розетки, выключатели и другие устройства, чтобы убедиться, что они функционируют корректно.

Если на любом этапе тестирования обнаруживаются проблемы, рекомендуется обратиться к специалисту-электрику для диагностики и исправления. Не стоит пренебрегать безопасностью и пытаться исправить проблему самостоятельно, если вы не обладаете достаточными знаниями и опытом в области электрики.

Подключение четырехместной розетки к проводу: простые шаги и рекомендации

Подключение четырехместной розетки к проводу может показаться сложной задачей, но с правильными инструкциями вы сможете выполнить эту работу самостоятельно. В этом разделе мы рассмотрим шаги и рекомендации для успешного подключения розетки к проводу.

Шаг 1: Проверьте безопасность

Перед началом работы, убедитесь, что электропитание отключено. Отсоедините предохранитель в электрощитке или выключите соответствующий выключатель. Это необходимо для предотвращения возможных поражений электрическим током.

Шаг 2: Подготовьте инструменты и материалы

Для установки розетки вам понадобятся следующие инструменты:

• Отвертка
• Переключатель
• Кусачки

Также вам понадобится новая четырехместная розетка, провода и розетка или штепсель для подключения.

Шаг 3: Откройте розетку

Используя отвертку, откройте розетку, снимая крышку и прокладку. Убедитесь, что все составляющие части розетки находятся в хорошем состоянии без видимых дефектов.

Шаг 4: Подготовьте провода

Открутите узел фиксации проводов на розетке. Отсоедините провода от предыдущей розетки и разделите их на отдельные жилы с помощью кусачек. Обнажите около 1-1,5 см изоляции с конца каждой жилы.

Шаг 5: Подключите провода к розетке

Убедитесь, что провода правильно подключены к розетке. Обычно, провода подключаются к металлическим зажимам с помощью отвертки или переключателя.

Примечание: Постарайтесь соблюдать правильную полярность при подключении проводов. Желтый провод обычно соединяется с зажимом для заземления, синий — с нулевым (нейтральным) зажимом, и красный или коричневый — с фазовым зажимом.

Шаг 6: Закрепите розетку

После того, как все провода подключены, убедитесь, что розетка плотно закреплена и не имеет подвижности. При необходимости, используйте винты или другие крепежные элементы, чтобы надежно закрепить розетку к стене.

Шаг 7: Закройте розетку

Закройте розетку, установив крышку и прокладку на свои места. Убедитесь, что розетка полностью закрыта и не имеет видимых щелей или неровностей.

Шаг 8: Проверьте работу

После завершения всех шагов, включите электропитание и проверьте работу розетки. Проверьте, что все электрические устройства, подключенные к розетке, функционируют должным образом.

Примечание: Если вы не уверены в своих навыках или не имеете необходимых знаний, рекомендуется обратиться к квалифицированному электрику для выполнения работы.

Следуя этим простым шагам и рекомендациям, вы сможете успешно подключить четырехместную розетку к проводу без проблем

Важно всегда соблюдать меры безопасности и следовать инструкциям, чтобы избежать повреждений и обеспечить правильную работу электросистемы

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Читать далее: Сколько ампер в розетке

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

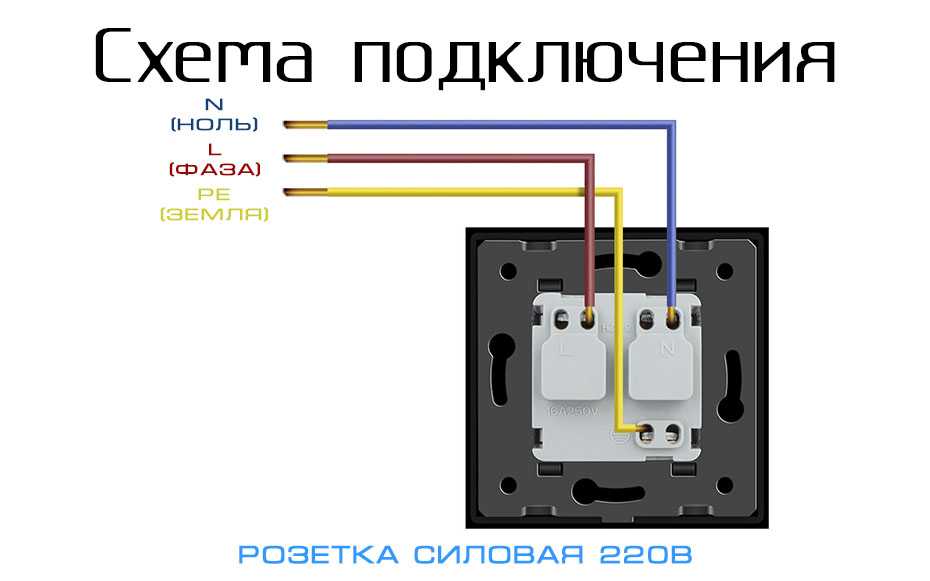

Подключение проводов к розетке

Для правильного подключения проводов к розетке этюд необходимо следовать определенной последовательности действий:

1. Отключите электрический прибор от источника питания

Перед началом работ обязательно выключите электрический прибор, который будет подключаться к розетке этюд. Убедитесь, что электрическая цепь отключена в щитке распределения питания.

2. Подготовьте инструменты и материалы

Для подключения проводов к розетке этюд вам понадобятся следующие инструменты и материалы:

— отвертка;

— круглая плоскогубцы;

— кусачки;

— изоляционная лента;

— провода подходящего сечения.

3. Проверьте правильность монтажа

Убедитесь, что белый нейтральный провод подключен к нулевому контакту розетки, зеленый или желто-зеленый заземляющий провод подключен к заземляющему контакту, а черный фазный провод подключен к фазному контакту розетки. Проверьте, чтобы провода были надежно зафиксированы в клеммах розетки.

4. Подключите провода

Осуществляйте подключение проводов в следующей последовательности:

— Подключите нулевой провод (белый) к нулевому контакту розетки, обычно обозначаемому буквой «N». Закрутите соответствующую клемму розетки.

— Подключите заземляющий провод (зеленый или желто-зеленый) к заземляющему контакту розетки, обычно обозначаемому знаком «PE». Закрутите соответствующую клемму розетки.

— Подключите фазный провод (черный) к фазному контакту розетки, обычно обозначаемому буквой «L». Закрутите соответствующую клемму розетки.

5. Проверьте качество подключения

Убедитесь, что провода надежно зафиксированы в клеммах розетки и не выходят из них. Проведите визуальный осмотр и проверьте надежность подключения проводов.

6. Включите электроприбор в сеть

После проведения всех необходимых проверок можно включить электрический прибор в сеть и убедиться, что он работает исправно.

Важно соблюдать все указания и правила безопасности при подключении проводов к розетке этюд, чтобы избежать возникновения аварийных ситуаций или повреждения электрооборудования

Преимущества использования розетки четырехместной

1. Увеличение количества розеток: Розетка четырехместная позволяет подключить до четырех электрических устройств одновременно. Это особенно полезно в местах, где требуется много электроприборов, например, на рабочем столе или в гостиной. Благодаря этому, можно избежать необходимости использовать разъемы удлинителя или переключатель, что делает пространство более аккуратным и безопасным.

2. Удобство использования: Установка розетки четырехместной позволяет сократить время и усилия, которые необходимо потратить на подключение нескольких устройств. Вместо того, чтобы искать свободные розетки в разных местах комнаты, достаточно использовать одну розетку с несколькими гнездами. Это особенно удобно для подключения ноутбука, телефона, настольной лампы и других устройств одновременно.

3. Защита от перегрузки: Каждая розетка четырехместной обычно имеет предохранитель, который защищает от перегрузки электрической сети. Это означает, что в случае, если подключенных устройств будет слишком много или они потребляют слишком много энергии, предохранитель автоматически отключит электропитание, предотвращая возможные аварии или повреждение электроники.

4. Удобство при перемещении: Розетка четырехместная позволяет создать мобильную зону электрического питания. Из-за компактного размера и наличия нескольких гнезд, розетка легко переносятся из одной комнаты в другую. Это особенно удобно в случаях, когда требуется подключить несколько устройств в разных частях дома или офиса.

5. Экономия пространства: Розетка четырехместная помогает сэкономить место, особенно если нет возможности добавить новые розетки в помещение. За счет сосредоточения нескольких гнезд в одном устройстве, можно избежать необходимости установки нескольких отдельных розеток и, таким образом, сэкономить пространство на стенах или полу комнаты.

В заключение, использование розетки четырехместной имеет множество преимуществ, таких как увеличение количества розеток, удобство использования, защита от перегрузки, удобство при перемещении и экономия пространства. Это отличное решение для организации электропитания в различных ситуациях и помогает сделать повседневную жизнь более удобной и безопасной.

Основные разновидности и конструкции

Конструктивные решения современных розеток ограничены определенными технологическими рамками. Однако эти изделия выпускаются в широком ассортименте, представленном различными моделями и модификациями.

Любая тройная розетка в один подрозетник конструктивно выпускается в двух основных вариантах. В первом случае используется общий каркас, закрытый единой крышкой, а во втором – общий корпус-крышка прикрывает три розетки, разнесенные отдельно. Среди подобных конструкций повышенным спросом пользуются изделия с выключателями, существенно повышающие функциональность сети в данном месте расположения.

Такие выключатели служат для отключения участка цепи, если блок не используется в течение длительного времени. Такая мера полностью исключает короткие замыкания и другие негативные явления в отсутствие хозяев.

Современные розетки оборудуются дополнительным контактом для подключения заземляющего провода. Наиболее качественные изделия у зарубежных производителей, способные выдерживать нагрузки до 15 ампер.

Три отдельные точки подключения с общим креплением требуют сверления дополнительных отверстий. Однако с точки зрения эксплуатации такие изделия считаются более удобными.

Тройной розеточный блок относится к наиболее простому и экономичному варианту. Для его монтажа достаточно одного посадочного отверстия. Несмотря на рост нагрузки для провода, этот способ имеет свои достоинства. Единый блок занимает минимальную площадь стены, а качественное изделие по своим параметрам не уступает раздельным устройствам. Однако данный тип розеток существенно ограничен техническими рамками.

Рыночные продавцы могут подсунуть изделия с некачественными контактами, которые быстро придут в негодность. Поэтому при покупке нужно проверять розетку, чтобы контакты были из латуни, сердечник – из керамики, а крышка – из качественного негорючего пластика.
