Схема кладки печи трехоборотки

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

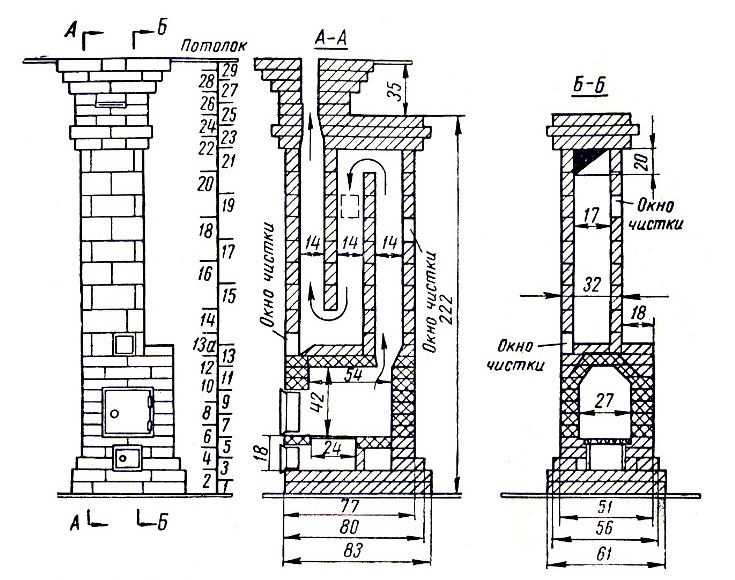

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

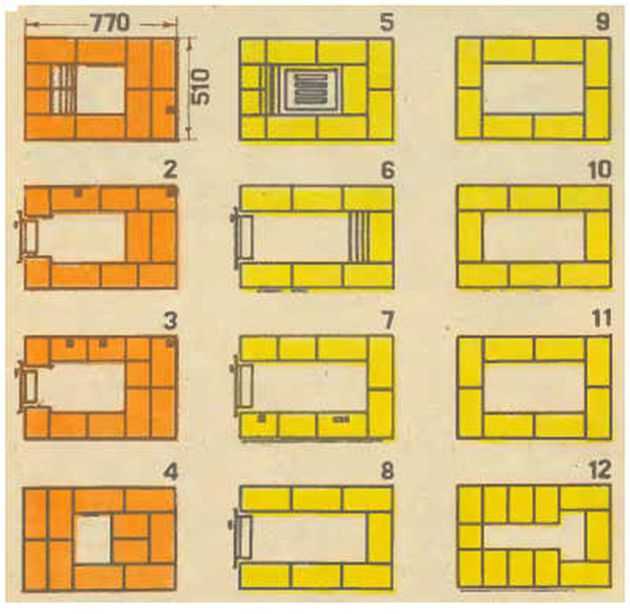

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

• А) подпечная часть;
• Б) ниша;
• В) шесток;
• Г) горн;
• Д) душниковая часть;
• Е) щит;
• Ж) задвижка;
• З) труба дымохода;
• И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

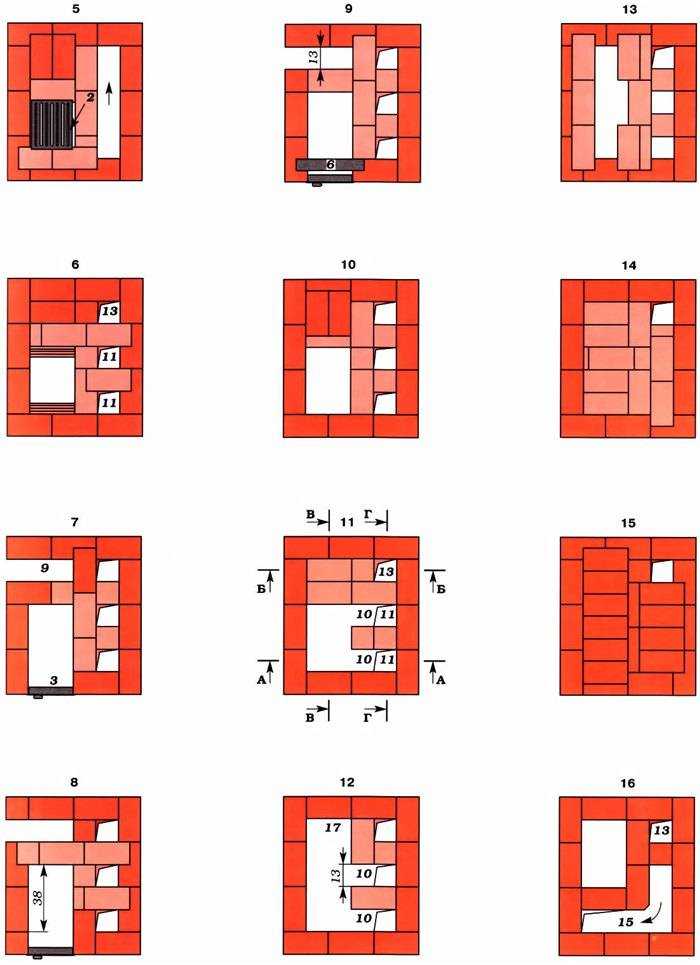

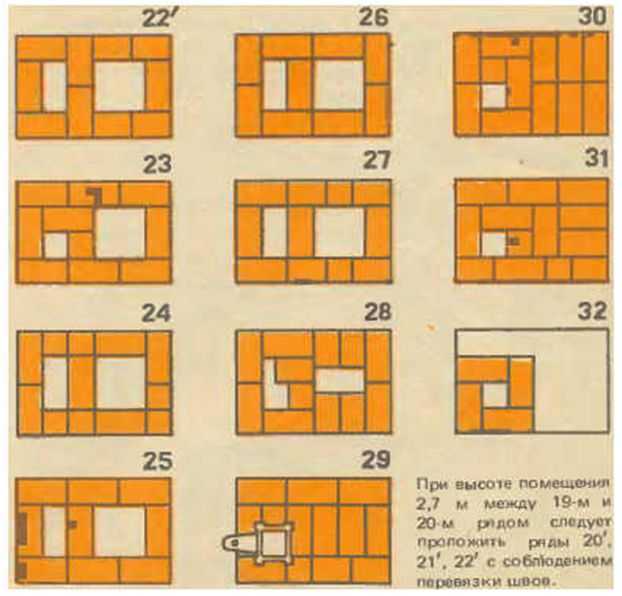

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

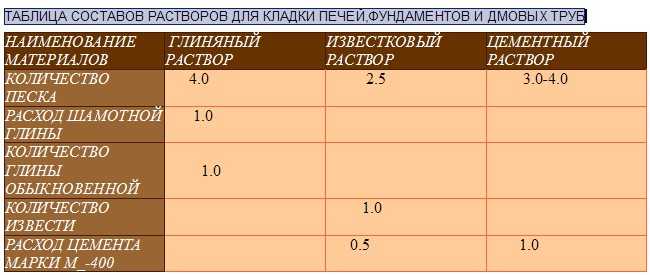

Какой раствор использовать для кладки?

От качества кладочного раствора напрямую зависит надежность и долговечность готовой печи. Кладка будет вестись с использованием раствора на песчано-глиняной основе.

В приготовлении раствора нет ничего сложного. Возьмите глину, залейте ее водой и размочите. Просейте смесь через сито, а затем размешайте в «глиняное молоко». В завершении добавьте некоторое количество воды, чтобы получить достаточно вязкий и пластичный раствор.

Помните, от правильности приготовления кладочного раствора напрямую зависит надежность и прочность печи. Сделаете все как нужно – печь будет эффективно обогревать ваш дом в течение долгих лет. Нарушите технологию или решите сильно сэкономить на материалах – тепловой агрегат вряд ли сможет полностью раскрыть свой потенциал и простоять в течение хоть сколь бы то ни было долгого срока.

Плюсы и минусы

Популярность отопительно-варочной шведской печки обусловлена ее многочисленными преимуществами:

• высокая эффективность (КПД порядка 60%);
• относительно небольшие размеры в плане;
• способность к трансформации под индивидуальные условия застройщика;
• многофункциональность;
• надежность в работе.

Из минусов шведки стоит отметить:

1. Сложность строительства, а также требовательность к качеству материалов и тяге дымохода. Последней должно хватать на обеспечение движения газов по развитой сети каналов.
2. Второстепенный недостаток – в силу особенностей строения печка нагревает полы, что «лечится» прокладыванием на фундамент 4—5 листов базальтового картона в качестве теплоизоляции.
3. В печи некуда ставить водяной котел. Вместо духовки его монтировать нельзя – из-за резкого охлаждения газов на выходе из топки их движение по каналам сильно замедлится.

Как правильно сделать печку

В большей части случаев строительные работы начинаются с заливки фундамента. Исключение – мини-печки для улицы. Небольшой вес позволяет устанавливать их прямо на бетонную стяжку во дворе. Остальные варианты, вне зависимости от того, где они размещены, необходимо устанавливать на прочной основе.

Важно не допускать, чтобы фундамент был устроен впритык к основанию дома или же вовсе был привязан к нему. Требуется сделать расстояние не меньше 10 сантиметров

Если это условие не учесть, все может закончиться тем, что через определенное время – приблизительно год или два – печные кирпичи могут растрескаться, а сама печь – покоситься.

Если в доме качественная основа – цементная стяжка – а вес печки не превышает 750 килограмм, тогда фундамент можно не устанавливать. А начинать кладку прямо от стяжки. Перед этим обязательно подложив листы металла и асбеста. Описанные модели конструкций весят больше 750 килограмм. Потому в этом случае фундамент необходим.

Он бывает двух разновидностей:

• бутовый;
• железобетонный.

Вне зависимости от вида основы, с самого начала необходимо выкопать яму. Ее размеры с каждой стороны должны быть больше на 10 сантиметров. Что касается глубины, то она в каждом случае будет индивидуальна, и зависит от уровня мощности самого верхнего слоя просадочного грунта. Подошва фундамента должна закрепляться на плотной почве.

Первый вариант фундамента поэтапно делается так. Котлован обкладывается бутовым камнем с перевязкой и применением раствора из таких составных элементов:

• 1 часть разведенной в воде извести;
• 1 часть цемента;
• 6 частей песка.

Образовавшиеся между камнями пустоты аналогично должны быть заполнены данным раствором. В последнюю очередь надо выровнять верхнюю часть на глубине примерно 8 сантиметров от пола.

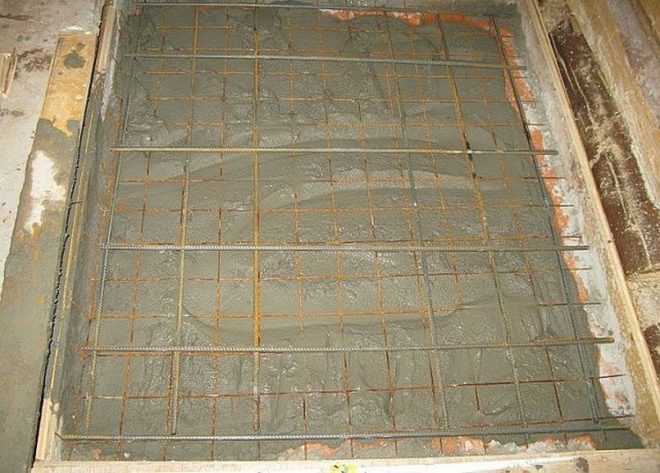

В основе второго варианта фундамента лежит слой щебня толщиной не меньше 10 сантиметров. Он потом заливается с опалубкой и арматурной сеткой.

 Когда раствор полностью застынет, по верху фундамента полезно будет положить пару слоев водоизоляционного рубероидного барьера.

Кирпичная кладка ведется в соответствии с пошаговым списком:

В первую очередь очень важно соблюдать толщину швов – в пределах 3-5 миллиметров.

После укладки каждого ряда требуется контролировать вертикали и горизонтали посредством отвеса и строительного уровня.

На кирпичи раствор удобно наносить мастерком. Можно слегка пристукнуть по кирпичу, установив его.

Оставшийся раствор надо убрать с обеих сторон

Внутреннюю часть полезно протереть мокрой тряпкой, чтобы сделать поверхность более гладкой. Это поможет обеспечить минимальное сопротивление для дымовых газов.

Устанавливая печную фурнитуру, требуется отследить, чтобы между кирпичной кладкой и поверхностью металла не было просветов. Все места стыков необходимо как можно лучше заполнить раствором. Иначе печка начнет дымить.

Завершив возведение, требуется подождать пару дней, чтобы раствор полностью высох. И только потом можно сделать пробную растопку, забросив небольшое количество дров.

Полезный совет. Новичку, который раньше не работал с кладками крупных кирпичных печей дома, не стоит сразу же «с наскока» браться за это дело. А попробовать начать с чего-то небольшого и простого. К примеру, с мангала. Подобных проектов много в сети. Потренировавшись и изучив на практике все нюансы, можно приступать к постройке домашней печи уже более уверенно.

Как собственными руками дома или на даче сложить печь с варочной поверхностью, наглядно представлено в видео.

Какой лучше брать кирпич

Если разговор ведется о бытовых печках, то используют такой кирпич:

• керамический;
• шамотный.

Из последнего выкладываются отдельные участки, которые при растопке способны выдерживать повышенный уровень температур. Это:

• печной свод;
• отдел для дров;
• участок дымового канала, который идет сразу после топочного отдела.

Плюс шамотного кирпича в том, что он может собирать и отдавать тепло продуктивнее керамического. Но для печки с варочной плитой этот вариант подойдет не лучшим образом – еда будет готовиться дольше, потому что существенное количество тепла будет поглощаться кирпичом. А летом на такой печи и вовсе готовить станет невыносимо. Потому для основной кладки лучше брать керамику.

Изготовление кирпичной печи

Поскольку конструкция обычно создается из кирпича, то нужно точно знать, как выполняется данный процесс. Для этого формируется не только схема, но и делается порядовка, которая указывает на правильную последовательность использования каждого кирпича в конструкции. Сам процесс создания печи можно разделить на следующие этапы:

Кладка конструкции

Для этого важно пользоваться чертежами и иными документами, созданными заранее своими руками. Процесс кладки начинается с создания первого ряда, причем, обычно не используется для него раствор

Важно учитывать правильный шов, который соответствует данным, содержащимся в порядовке.
постоянно пользоваться уровнем, чтобы все кирпичи были уложены идеально ровно и правильно

Процесс кладки начинается с создания первого ряда, причем, обычно не используется для него раствор

Важно учитывать правильный шов, который соответствует данным, содержащимся в порядовке.
постоянно пользоваться уровнем, чтобы все кирпичи были уложены идеально ровно и правильно. Если имеются выступающие элементы, то их можно своими руками осадить с применением киянки

Когда будет создан первый ряд кладки, а также проведена проверка грамотности выполненной работы, середину созданного ряда нужно смазать раствором для кладки. Далее, укладываются угловые кирпичи второго ряда, а после этого кладется и периметр. Как только будет выложено два ряда, нужно тщательно проверить их ровность. Таким же образом выполняется кладка последующих рядов, для чего важно постоянно ссылаться на имеющуюся порядовку и схемы. Шов в печной кладке должен быть очень тонким, поскольку от этого зависит прочность кладки. Также нужно соблюдать правильную перевязку кирпичей. Для топки лучшим решением считается шамотный кирпич, работать с которыми своими руками достаточно просто

Если имеются выступающие элементы, то их можно своими руками осадить с применением киянки. Когда будет создан первый ряд кладки, а также проведена проверка грамотности выполненной работы, середину созданного ряда нужно смазать раствором для кладки. Далее, укладываются угловые кирпичи второго ряда, а после этого кладется и периметр. Как только будет выложено два ряда, нужно тщательно проверить их ровность

Таким же образом выполняется кладка последующих рядов, для чего важно постоянно ссылаться на имеющуюся порядовку и схемы. Шов в печной кладке должен быть очень тонким, поскольку от этого зависит прочность кладки

Также нужно соблюдать правильную перевязку кирпичей. Для топки лучшим решением считается шамотный кирпич, работать с которыми своими руками достаточно просто.

Монтаж дверок

Они могут быть прочистными или поддувальными

Перед их установкой важно убедиться, что плотность прилегания полотна к рамке является достаточной. Не должно быть перекосов или иных проблем, которые могут привести к неправильному закрыванию дверок

Все дефекты должны быть удалены перед непосредственными монтажными работами.

Установка колосника

Поскольку этот элемент обычно создается из чугуна, то важно помнить, что он нагревается при работе печи, что приводит к его расширению. Поэтому не допускается прочного замуровывания элемента в кладку печи

В ином случае можно ожидать разрушения конструкции во время нагревания печи.

Монтаж топочной дверки

Чтобы печь была удобной для использования, нужно монтировать топочную дверку, которая обычно оборачивается асбестом, что позволяет заполнить температурный зазор.

Установка дополнительных элементов

Печь может содержать большое количество разных приспособлений и деталей, которые улучшают комфортность ее применения. Все эти части могут быть смонтированы своими руками. К ним можно отнести плиту для готовки или полноценную духовку, гриль или иные элементы.

https://youtube.com/watch?v=9g01Ggxk8nE

Как сделать печь колпаковую шведку для дома 50 м.2.

Что такое аккумулятор тепла? Это некий массив в печи, который больше всего вбирает в себя тепло и долго остывает. Как практикующий печник, у меня есть свои наработки: двкхколпаковая печь Кузнецова оборудованная верхним аккумулятором тепла. Хорошо известно, что колпаковые печи, подовые колпаковые печи хорошо прогревают свои колпаки! Но колпаки сами по себе только — наружная кладка. Если сравнить колпаковую печь с печью на 5 колодцев, то аккумулирующая способность в канальной печи будет выше, т.к. канальная печь будет иметь больший массив из кирпича. Поэтому в своих проектах печей, я использую правило аккумулирования тепла. Размер двухколпаковой печи с аккумулятором тепла всего 3,5 на 4,5 кирпича. Кирпичная печь имеет плиту и канал летнего хода, точнее задвижку. Конструкция печи продумана до мелочей и прогревается вся равномерно. В печи нет холодных зон. Данная печь из кирпича может обогреть дом порядка 50м.2. Что делает ее привлекательной в плане печного отопления дома. Особенно если нету других источников отопления, эта печь подойдет для проекта дома на печи.

Правила выбора варочной печки

Создание печи из кирпича, дополнительно оснащенной варочной поверхностью – это длительный и трудоемкий процесс, который должен выполняться равномерно и аккуратно исключительно опытными специалистами. Только профессионалы смогут сложить функциональную конструкцию. Такое устройство будет эффективно обогревать помещения, и предоставлять возможность готовить вкусные блюда.

Существуют разные проекты печей из кирпича для дома с порядовкой. Конструкции отличаются размерами, внешним видом, внутренним устройством. Их создают маленькими и большими, ориентируясь на площадь дома

Принимают во внимание также положения СНиП 41-01-2003. Правила из него обязательно соблюдают, когда подбирают место под печи и определяют необходимый комплекс работ по дополнительной термоизоляции здания. Иначе возникают проблемы с госорганами, которые контролируют пожарную безопасность жилых построек

Иначе возникают проблемы с госорганами, которые контролируют пожарную безопасность жилых построек.

Современные проекты печей разрабатываются с помощью компьютерных программ Источник pro2-bar-s3-cdn-cf5.myportfolio.com

Проверенные проекты печей позволяют создать эффективные отопительно-варочные конструкции из кирпичей. При этом каждая из них будет иметь свои эксплуатационные характеристики

Поэтому во время принятия окончательного решения обязательно обращают внимание на целый ряд важных моментов:

1. Размер печки, у которой, независимо от конструкции, передняя и задняя стенка будет обязательно отдавать больше тепла по сравнению с боковыми поверхностями.
2. Особенности установки кирпичной конструкции. Для более быстрого и эффективного прогревания конкретного помещения боковая стенка печки должна смотреть в сторону этой комнаты. При этом ее варочная поверхность обязана находиться в кухонном пространстве.
3. Теплоотдачу, которая выбирается с учетом площади обогреваемого помещения. Дополнительно также учитывают расположение комнаты.

Размеры печки всегда выбираются под габариты помещения Источник build-experts.ru

Эффективность работы любой кирпичной отопительной конструкции зависит от теплоизоляции дома. Если утепление постройки выполнено качественно, тогда для его обогрева хватит печки небольшого размера. Ведь надежно теплоизолированные строительные конструкции здания будут хорошо удерживать тепло в сооружении. При этом качественный утеплитель – это непреодолимый барьер для холода снаружи.

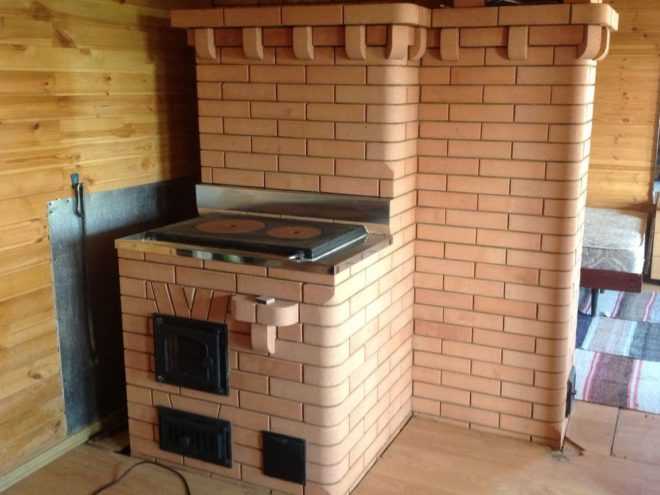

Кирпичные варочные печи для дачи и дома на дровах — 10 идей

Кирпичная печь хорошо сохраняет тепло и долго удерживает его, такой вариант печи достаточно экономичный и доступный. При такой особенности печи из кирпича, можно дополнить её варочной панелью. Варочная печь из кирпича позволит не только согреть дом, но и позволит приготовить различные блюда на плите. Самый доступный и практичный вариант отопления такой печи – это дрова. Ниже будут представлены 10 вариантов варочной печи из кирпича для дома и дачи.

Плиты для печи бывают с открытыми и закрытыми и открытыми комфортами. Закрытые варианты конфорок более современные и меньше подвергаются различным повреждениям, ведь тэн находиться внутри.

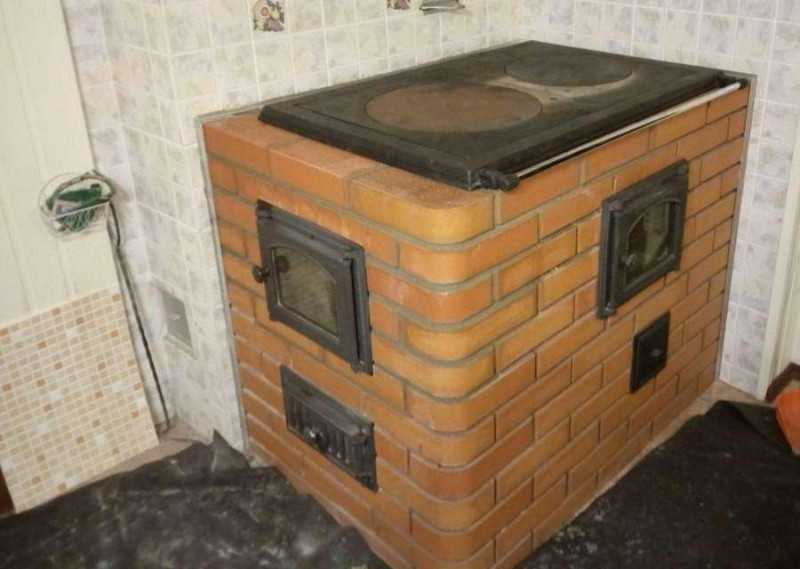

Варочная печь из кирпича для дачи обычно выглядит компактно и простенько. Ведь на дачи не очень много места и не всегда есть возможность потратиться на массивную печь.

На печь под плитку можно установить огнеупорный материал, благодаря ему плиткой пользоваться будет безопасно. Тепло передаваемое через такой материал достаточное для полноценной работы плитки.

Плитку печи из кирпича можно утопить в конструкции, но такой плиткой стоит крайне аккуратно пользоваться.

Для постоянной работы печи нужно ощутимое количество дров, поэтому снизу печи можно оставить место для дровяника. Так дрова будут храниться на безопасном расстоянии от топки.

Варочная печь из кирпича на дачи и дома обычно устанавливается в помещениях, где расположены деревянные стены. Для безопасности, между печкой и стеной должен оставаться определенный зазор.

Если варочная  печь из кирпича планируется, как часть стены эту стену можно дополнить кирпичной кладкой. Также в местах соприкосновения покрыть огнеупорным кирпичом. Базальтовый кирпич является не только огнеупорным, но и декоративным.

Плитка может быть установлена в центре варочной печи , получиться компактный вариант для безопасного использования. Печь голландка прямоугольной формы имеет хорошую эффективность благодаря свободному движению газов внутри конструкции.

Варочная плита может быть небольшой отдельной частью печи, это позволит разделить пространство для готовки пользоваться каждым сектором по необходимости.

Сверху варочной плиты можно расположить полку для хранения различных принадлежностей, например, посуды.

Читать полностью (ссылка)

Рекомендации к работе

Чтобы печь получилась надежной, долговечной и отвечающей всем правилам и требованиям безопасности, во время ее формирования своими руками нужно следовать определенным советам, условиям и рекомендациям. Желательно заранее просмотреть специальное обучающее видео, в котором объясняются различные нюансы и особенности данной работы.

К основным правилам можно отнести:

Важно строго следовать заранее созданной порядовке. Не допускаются ошибки во время формирования кирпичной конструкции, поскольку если будут какие-либо дефекты или отклонения, то для их устранения придется полностью разбирать всю созданную конструкцию.
Первый ряд самой печки должен выкладываться при постоянном использовании уровня или иного измерительного оборудования

Все диагонали должны быть равными и четкими. Вертикальность углов можно проверять с применением отвеса.
Все швы в конструкции должны обладать одинаковой толщиной, не превышающей 5 мм.
Каждый последующий ряд должен создаваться только с раскладки кирпича насухо.
Добиться ровности получаемых рядов можно с помощью постоянного осаждения кирпичей кельмой. При этом будет выходить из швов лишний раствор, который должен оперативно устраняться своими руками, чтобы он не успел застыть.

Кладка должна выполняться только при постоянной перевязке швов, поэтому важно заблаговременно приобрести оптимальное количество половинок и четвертинок кирпичей. Можно сделать эти элементы самостоятельно, однако важно правильно раскалывать каждый элемент.

При формировании дымохода не следует штукатурить их внутреннюю часть, поскольку это может негативно сказаться на теплопередаче конструкции, по которой проходят горячие газы.
Все дополнительные печные приборы монтируется в процессе выкладки печи, причем здесь важно постоянно пользоваться порядовкой.
Если между дверцами и кладкой образуются существенные зазоры, то их следует заполнять асбестовым раствором.. Таким образом, сделать самостоятельно печь из кирпича, которая будет отвечать всем требованиям безопасности, на самом деле, несложно

Важно только заранее изучить всю необходимую информацию, знать обо всех этапах работы, а также пользоваться качественными материалами и инструментами. При правильном подходе можно получить конструкцию, которая будет надежной, долговечной и привлекательной. При этом в самой печке не будет никаких ошибок или проблем

Таким образом, сделать самостоятельно печь из кирпича, которая будет отвечать всем требованиям безопасности, на самом деле, несложно

Важно только заранее изучить всю необходимую информацию, знать обо всех этапах работы, а также пользоваться качественными материалами и инструментами. При правильном подходе можно получить конструкцию, которая будет надежной, долговечной и привлекательной

При этом в самой печке не будет никаких ошибок или проблем.

Особенности конструкции

Классическая шведская печь, изображенная на схеме в разрезе, состоит из следующих элементов:

• топливник и расположенная под ним зольная камера;
• чугунная варочная поверхность;
• духовой шкаф, устанавливаемый на одном уровне с колосниками;
• над плитой устроена ниша для сушки вещей, при желании может разделяться на несколько малых отсеков – печурок;
• система вертикальных каналов (дымооборотов) занимает всю заднюю часть отопителя.

Есть 2 непременных атрибута, по которым шведку можно безошибочно отличить от других конструкций, встречающихся в интернете и технической литературе. Во-первых, эта печь не бывает без духовки, а во-вторых, всегда имеет в задней части сеть из 3 дымооборотов.

Традиционная печь-шведка работает так: при горении дров в топке инфракрасное тепло от пламени передается варочной плите, а от нее – воздуху помещения. Другая часть теплоты вместе с продуктами горения, пройдя вертикальную перегородку, омывает корпус духового шкафа, а затем через проход в нижней части устремляется в канальную систему. Там дымовые газы делают 3 оборота, нагревая сплошную кирпичную кладку задней стенки, и выбрасываются наружу через дымоход.

Передняя ниша, расположенная вверху, получает тепло с 2 сторон – снизу от плиты и сзади от дымооборотов. Благодаря такому распределению и развитой системе теплового отбора у дымовых газов КПД отопительного агрегата достигает 60%. Устройство и порядок строительства классической шведки смотрите в видеоролике:
