Дымоходы.

Дымоходы рационально сформированы в стену, которая, в зависимости от конструкции, имеет размер от 4м² до 10м², и прогрета равномерно по всей поверхности. Первые после топки самые горячие каналы опущены до уровня пола, и нижняя часть Печи греется посильнее.

Система дымоходов комбинированная: поток дыма из топки после вертикальных ускоряющих каналов замедляется тремя горизонтальными, увеличивая время взаимодействия носителя тепла – дыма с кирпичными (или каменными) стенками дымоходов. Совокупность дымоходов имеет общую длину от 5 до 18 метров. Проходящий по ним дым за это время остывает от более, чем 1000°С пламени до 150°С — 200°С на выходе из трубы, отдает Печи практически всё возможное тепло, в отличие от банной бездымоходной печи «на проход».

Температура выходящего из трубы дыма не должна быть ниже 150°С. Если дым холоднее, то его температура близка к атмосферной, особенно в летнюю жару. Тяга в таком случае низкая, скорость движения дыма в дымоходе медленная, горение дров вялое – мощность печи маленькая. Влага, содержащаяся в низкотемпературном дыму, образует конденсат на внутренней поверхности трубы.

Необходимая активность, газодинамика в столь длинных дымоходах Печи, другими словами, нужная тяга, обеспечивается шунтами определённых размеров между каскадами дымоходов в верхних перегибах. Сквозь эти отверстия также уходят лёгкие фракции от сгорания топлива, такие составляющие дыма как, например, угарный газ — обеспечивается безопасность. Пары влаги не успевают остыть, не конденсируется. Стоит отметить и пожаробезопасность дыма с температурой 150°С.

Использование шунтов в дымоходах позволяет сооружать эффективно работающую теплотворную кирпичную массу, можно сказать, любого размера и любой формы.

Толщина стенок дымоходов Печи со стороны парной делается вдвое тоньше, чем с противоположной стороны, со стороны предбанника. Поэтому основная доля тепла от Печи достается парной. Предбанник при этом греется совсем не сильно, как от обычной толстостенной отопительной печи.

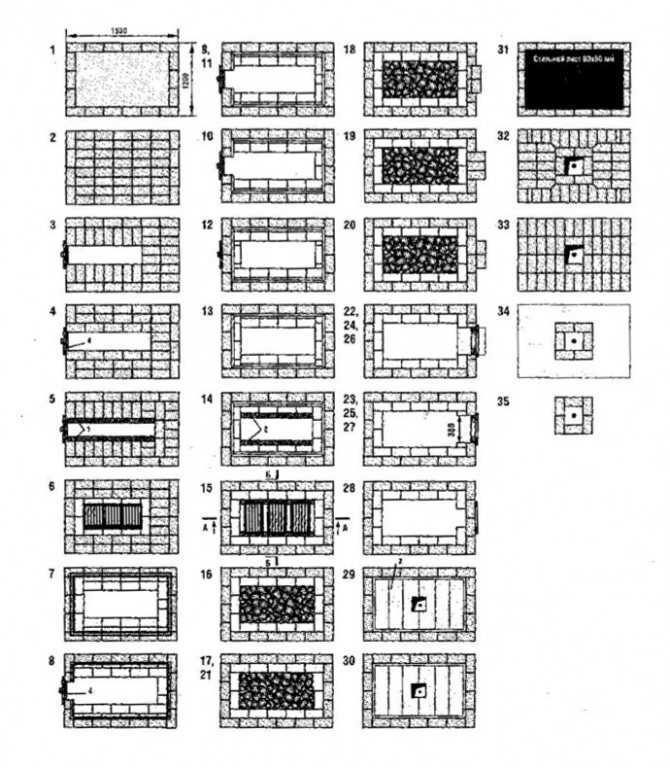

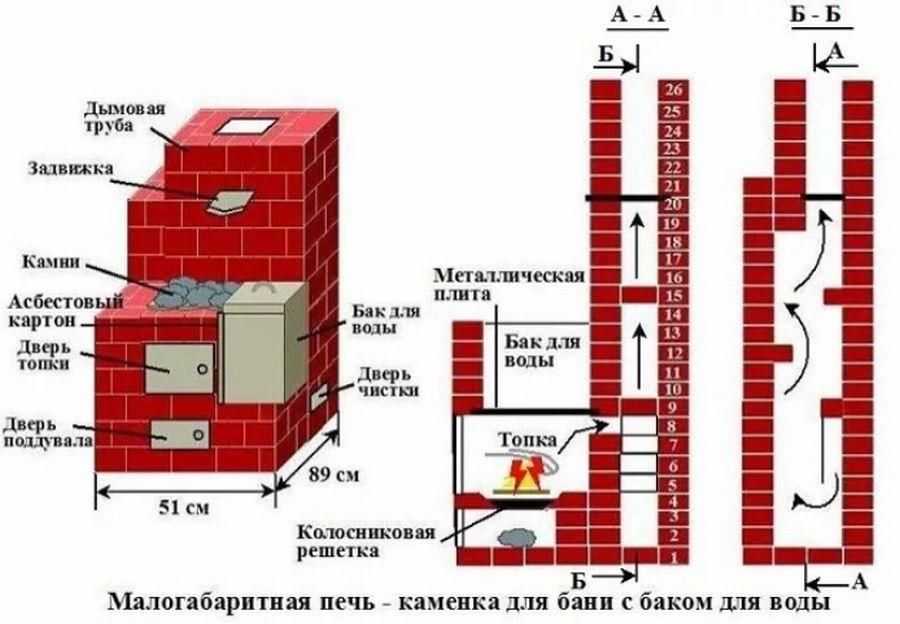

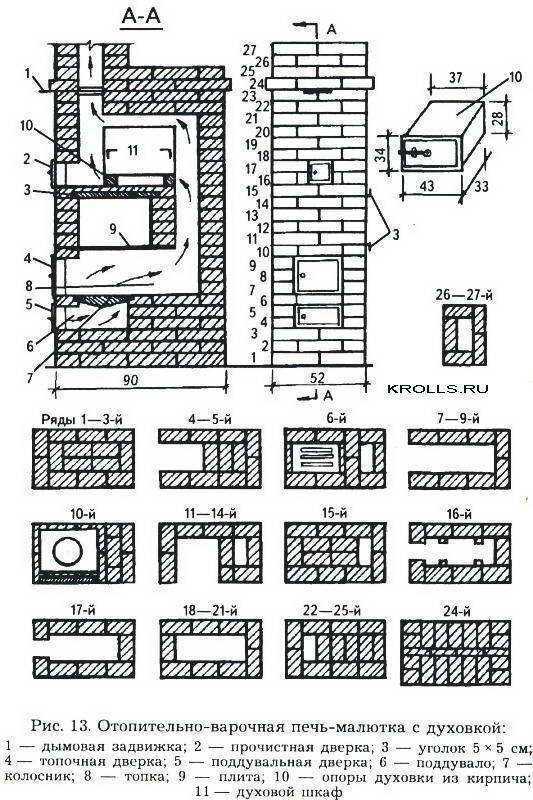

Кирпичная печь бани

Самая распространенная конструкция бани представляет собой совмещение печной стенки и стены предбанника для экономии материалов и лучшего теплообмена. Если сама баня сложена из камня или других не пожароопасных материалов, для термоизоляции ее стен от печи используется минеральная вата, или специальные негорючие sandwich-панели на силикатной, или асбестовой основе.

Если стены и потолок самой бани выполнены из дерева, то нормы противопожарной безопасности при термоизоляции гласят, что необходимо:

обеспечить зазор как минимум в 1,3м между нагревающейся печью и потолком или стенкой;
дверца топки в предбаннике должна быть на расстоянии 1,2 м и больше от близлежащей деревянной стены;

в случае когда топка проходит сквозь стену, сделанную из легковоспламеняющегося материала в другое помещение, необходимо изготовить вставку, изготовленную из огнеупорного материала не менее 500 мм, обладающего высокой теплостойкостью и длиной, равной длине топки;
на пол перед дверцей укладывают противопожарное покрытие (чаще всего используют металл) площадью 40х80 см.

Обязательное требование – противопожарная изоляция или разделка кирпичных поверхностей стенок топки и деревянных элементов конструкции. Фактически это кирпич и глина, уложенные послойно с определенным зазором либо асбестовый лист. После таких работ образуется керамический чехол, который в значительной степени изолирует деревянные конструкции. Дополнительно они предохраняют от языков пламени, вырывающихся сквозь возникшие в результате разрушения кладки трещины при возникновении ЧС.

Теплоизоляционной ватой тем же самым способом изолируют дымоход. Дополнительно накладывается обвязка, выполненная из металлических листов.

Вывод трубы печи через потолок либо стену – самый пожароопасный участок. В этом месте потолок расшивают и отделывают кирпичами, тем же способом, как это было сделано с деревянными стенами.

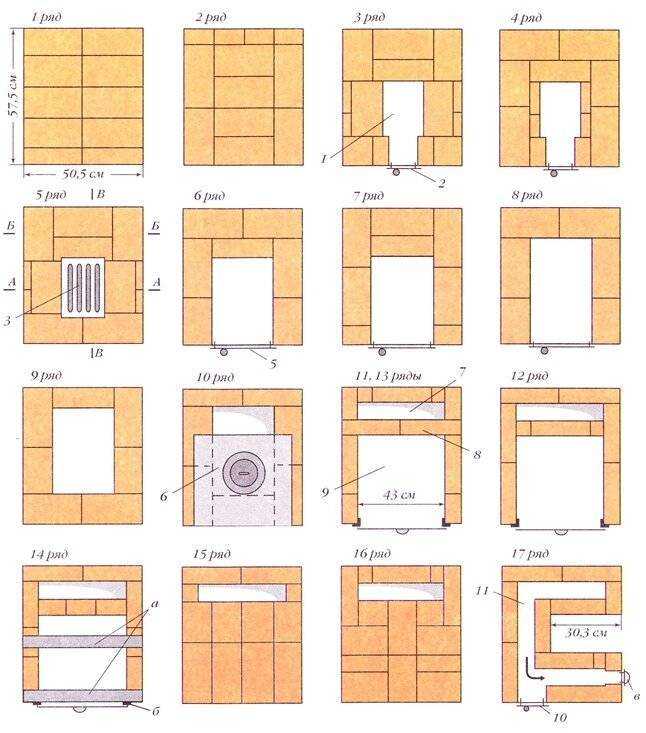

Если баня небольшая, а кирпичная конструкция сравнительно больших размеров и массы не требуется, допускается установка печки с топкой, вынесенной в предбанник малого размера, помещенной на деревянное покрытие пола. Порядовка такой печи очень проста – не более пяти в ряд, а самих рядов не более десяти.

Печь разрешается ставить и не на бетонный фундамент, если соблюдены все меры пожарной безопасности. Иногда возникает необходимость вскрывать пол и организовывать добавочную опору или перемычки.

При этом необходимо соблюдать следующие ограничения:

общая масса – не более полутоны;
600 кг – для устоявшегося пола;
700 кг – для свежеуложенного пола.

Если эти условия соблюдены – выкладывают компенсатор из кирпича для основания печи. Волокно из асбеста добавляют к кладочному раствору, который применяют в основании и экранах сторон.

Подходящие для работ типы кирпича:

Стандартный керамический кирпич имеет размеры 25х125х65 мм. Необходима дополнительная его обработка термостойким лаком для повышения сопротивляемости критическим условиям эксплуатации – перепаду температур и высокой влажности.
Шамотный огнеупорный кирпич использовать более надежно, так как он изготавливается именно для таких целей.

Имеет соломенный цвет и бывает трёх размеров:

стандарт 230х125х65 мм
более узкий 230х114х65 мм;
более узкий и более тонкий – 230х114х40 мм.

Особенности: преимущества и недостатки

Разумеется, установка стандартной каменки более проста, чем сложное обустройство такого дополнительного аксессуара, как топка, вынесенная в предбанник или в другое помещение. Это более затратно, но с уверенностью можно сказать, что все это будет перекрыто тем комфортом, который этот вариант создаст при его использовании. Особенно такая конфигурация печки скажет свое слово в зимнее время.

Еще одно из преимуществ – можно обойтись без обустройства системы вентилирования в парной из-за того, что выгорания кислорода в парилке не будет, так как металлические детали печи вынесены за ее пределы.

Исходя из практических соображений, габариты кирпичной печи в первую голову зависят от величины парилки, количества людей, сезонности использования бани, целей использования самой печи.

Вывод топки кирпичной печки в предбанник удобен тем, что

всегда есть возможность вычистить золу, растопить печь;
дрова всегда под рукой, они всегда хорошо высушены;
режим нагрева печи проще контролируется;
отопление предбанника всегда обеспечивается теплом печи;
угарный газ в случае неплотного прилегания дверцы топки поступает в предбанник, а не в парилку;
железные части топки не перегреваются, не выжигают в парилке кислород, не сушат пар.

Недостатки расположения топки печи в предбаннике:

кирпичная печь долго прогревается;
печь расходует большее количество дров, чем металлическая;
для подбрасывания дров приходится выбегать в предбанник.

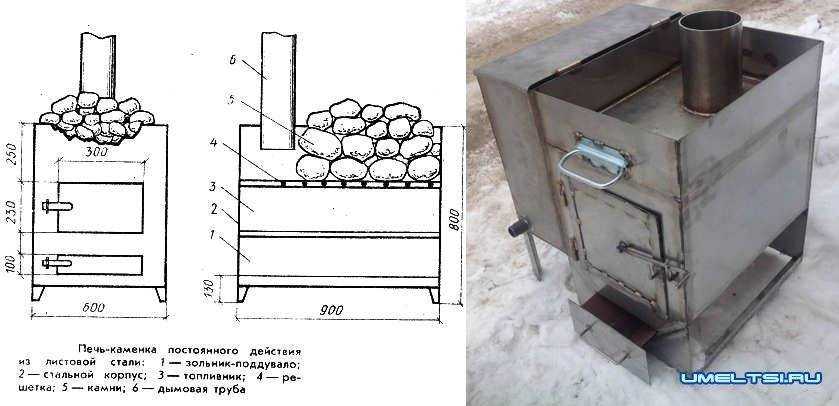

Описание типовых схем печей из трубы

Печь из трубы представляет собой металлический цилиндр с проделанными отверстиями для топки и зольника и приваренным сверху дымоходом. Существует два основных варианта печей из труб:

горизонтальный;
вертикальный.

Горизонтальные модели годятся для бань и производственных помещений, так как их конструкция предусматривает установку бака для нагрева воды и других вспомогательных приспособлений.

На «лежачих» печах устанавливаются мангалы и решетки для барбекю, что делает их оптимальным вариантом для приусадебного участка или дачи.

Вертикальные печи занимают небольшую площадь и подходят для обогрева бытовок и приготовления пищи на маленьких дачных кухнях.

Справка. В вертикально расположенной печи дрова прогорают быстрее и дают больше жара, а горизонтальные конструкции растапливаются медленнее, но позволяют дольше сохранять тепло при меньшем количестве расходуемого топлива.

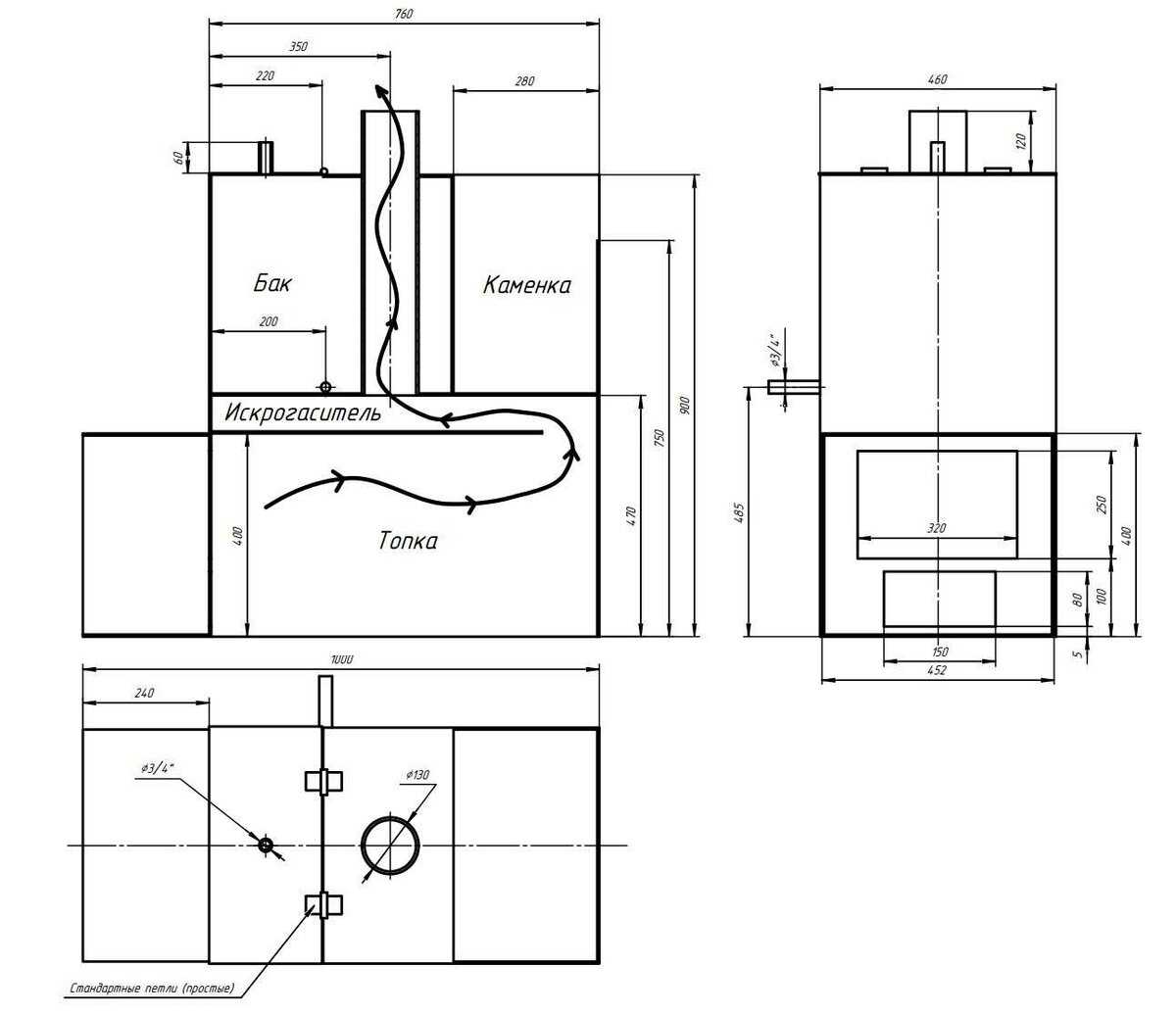

Чертеж банной печи с топкой из предбанника

Стандартный вариант установки стальной коробки печи внутри готовой банной постройки приведен на упрощенной схеме ниже.

Это типовое решение для монтажа в помещении бани стальной печки с внутренним дымоходом- сэндвичем. Для чугунной печи требования по безопасности примерно в 1,5-1,8 раза жестче, то есть расстояния пожаробезопасности должны быть больше.

Причина проста – теплопроводность чугуна СЧ10, СЧ15 составляет 59-60 Вт/моС, для хромистой стали этот показатель равен 27-28 Вт/моС. Это означает, что тепловой поток через чугунные стенки топки печи как минимум в 1,5 раза выше. Поэтому изолировать деревянные детали стен бани от раскаленного чугуна нужно более качественно. Как минимум, использовать вермикулитовый или базальтовый картон, минволокно и листы нержавейки.

На что нужно обратить внимание

Первое и наиболее важное требование, предъявляемое к процедуре монтажа банной печи с выносной топкой, связано с соблюдением безопасных расстояний. Во–первых, расстояние от наружного кожуха печи до ближайших деревянных конструкций должно быть не менее 250 мм

Во-вторых, печка и стальной канал топки не должны контактировать с любым материалом. Мало того, кирпичный экран выкладывается так, чтобы оставались воздушные промежутки между металлическими деталями печи с кирпичом, стальными деталями термостойкой облицовки, и даже между кирпичным основанием и днищем печи должен оставаться зазор.

Особое внимание обращаем на наличие зазора между кирпичом проема в стене и корпусом канала топки, промежуток должен быть не менее 10 мм. В противном случае стальной корпус, дымоход или короб топки из расширения при сильном нагреве может деформироваться вплоть до разрыва сварочных швов

В противном случае стальной корпус, дымоход или короб топки из расширения при сильном нагреве может деформироваться вплоть до разрыва сварочных швов.

Важно! Кирпичное основание под установку печи в бане выкладывается только на печном кладочном растворе, никакого цемента или глины непонятного состава. Слишком жирная глина может стать причиной «ухода» вперед передней части печки, канал и портал топки или деформируются,или получат отрицательный наклон

Тощая глинистая смесь может растрескаться и высыпаться. Если нет возможности купить качественную смесь, то можно использовать замес из цемента и жирной глины в пропорции 1:1

Слишком жирная глина может стать причиной «ухода» вперед передней части печки, канал и портал топки или деформируются,или получат отрицательный наклон. Тощая глинистая смесь может растрескаться и высыпаться. Если нет возможности купить качественную смесь, то можно использовать замес из цемента и жирной глины в пропорции 1:1.

Под установку большой печки придется заливать плиту

Печки-лавочки: делаем оборудование для бани сами

Оказывается, чтобы сделать банную печь, надо совсем немного времени и ресурсов. Главное – желание. В среде умельцев всё большую популярность приобретают топки, сделанные из обрезка стальной трубы.

Если подойти к делу с умом и соблюсти все инструкции, то можно добиться от такой печки всех преимуществ:

полная безопасность для любителей попариться;
возможность сделать печку без помощников, быстро и из подручного материала;
разумное использование места в парной (ведь трубу можно разместить как горизонтально, так и вертикально);
минимум сварных швов (то есть простота исполнения, прочность и устойчивость к прогоранию);
возможность протопить баню до 20 кубометров.

Диаметр трубы, который используется банщиками, варьируется от 0,5 до 0,6 м. Но толщина стенки не должна быть меньше 8 мм. В то же время труба толще 1 см будет прогреваться слишком сильно. А для дымохода вам нужна будет ещё одна труба на 120-150 мм.

Монтаж банной печи с выносной топкой в бане из негорючего материала

Наиболее простая ситуация, когда вам не придется заменять часть стены. Однако, если стены парилки обшиты деревом, то придется на части стены убрать эту обшивку. Основа — камень или бетон — не относится к горючим материалам, поэтому отверстие, которое будет в ней проделано, зависит исключительно от параметров выносного канала конкретной печи.

Расширение металла при нагреве — причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать — 25 см. Но сделайте полметра и не прогадаете. А по высоте — на 25 см выше края печки.

На фото шайка одним краем стоит на полке, ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой — это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата — если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять). В общем, конструкция «на грани». Отметим также, что без прохождения через стену изоляция действительно может быть такой — лист огнеупора. лист металла и все.

Края вагонки закрываются наличником. Голую стену внутри парилки можно декорировать плиткой, той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем — не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается портал.

Важные советы

Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

Источники

https://texnotoys.ru/pech/iz-truby.html
https://par-torg.com/pec-dla-bani-iz-truby-530/
https://banyamechta.ru/pech-dlya-bani-iz-truby/
https://clubpechnikov.ru/pech-iz-truby/
https://strbani.ru/pech-iz-truby-dlya-bani/
https://otivent.com/kak-svarit-pech-dlya-bani-iz-truby-ili-ballona
https://vbanepar.ru/pech-dlya-bani-iz-truby-svoimi-rukami.html
https://bouw.ru/article/pechy-dlya-bani-iz-vertikalynoy-trubi
https://TrubaNet.ru/izdeliya-iz-trub/pech-dlya-bani-iz-truby-svoimi-rukami.html
https://oboiman.ru/inside/bannaa-pec-iz-truby-59-foto-delaem-svoimi-rukami-iz-530-truby-shemy-certezi-i-razmery-samodelnoj-gorizontalnoj-peci.html
https://par-torg.com/pec-v-banu-iz-truby-svoimi-rukami-gorizontalnaa-i-vertikalnaa-konstrukcii-certezi-i-foto/
https://pechnoy.guru/pechi/dlya-bani/db-svoimi-rukami/db-sr-iz-metalla/vertikalnaya-pech-iz-truby-dlya-bani-svoimi-rukami.html

Печки для бани из металла

Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

Чугунные печи для бани

Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано .

Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

Дровяные печи для бани не требуют каких-то специальных устройств в топке, если используются не очень часто. А вот для угля металлическая топка не подойдёт – её нужно футеровать огнеупорным кирпичом.

Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

Стальные печи для бани

Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

Посредственное качество сварки – главный дефект, которым могут обладать металлические печи. Своими руками редко кто сможет выполнить сварку нормально, желательно обратиться к специалисту подходящей квалификации.

Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

Лучшее месторасположение для дверцы топки

Помещения, куда можно вынести дверцу топки – это моечная, предбанник, комната отдыха. При наличии площади подойдут все перечисленные варианты. Но, если выбрать первый из них, появляется необходимость определиться с местом, где дрова будут сухими, а также имеется вероятность, что газ проникнет в помещение.

Что касается комнаты отдыха и предбанника, то посредством стеклянной дверцы можно будет, сидя в тепле, наблюдать за тем, как горят дрова. Аккуратная топка способна украсить интерьер. Предбанником называют отдельную комнату, выполняющую функцию тамбура. Здесь никто не отдыхает и не принимает процедуры, а значит, сложенные дрова никому не помешают. Когда банная печь с выносной топкой имеет дверцу в другом помещении, то, в комнате, где находятся посетители бани, не будет пахнуть дымом.

Особенности эксплуатации

Банные печи Термофор существуют в трех категориях – эконом-класса, среднего класса и премиум-класса. Ассортимент компании-производителя радует не только глаз и душу заядлого банщика, но и кошелек. Термофор выпускают очень маленькие и недорогие печки для небольших домашних бань и достаточно габаритные агрегаты.

Выбор печи зависит, в первую очередь, от размера бани. Если парилка совсем маленькая, например, в домашней бане, и совмещена с душем, подойдет печь-малютка модели Оса или Компакт. Эти агрегаты эконом-класса можно устанавливать в парилках объемом от 9 кубометров.

Монтаж печи «Термофор».

Для владельцев бань размером до 18 кубов и любителей умеренного пара в парильной комнате и горячущих камней разработчики создали модель Ангара. Эта печь с двойным отделением для камней создает атмосферу настоящей русской бани. Создатели тепловых агрегатов Термофор позаботились и о тех, кто все любит делать своими руками. Печь модели Бирюса с помощью инструкции сможет собрать каждый поклонник банного дела. Ведь это двойное удовольствие!

Объем каменки устройств премиум-класса (40 л) позволяет закладывать около 100 кг камней и нагревать парильное помещение размером 30 кубометров. Печи премиум-класса —как роллс-ройс среди автомобилей. Размеры, роскошь, великолепный дизайн, функционал, огромное стекло топливника…

Длина и диаметр дымохода тоже зависят от размеров и мощности печки. Диаметр трубы колеблется в пределах 115-140 мм, а высота — от 3 до 5 метров.

Установка металлической конструкции

На сегодняшний день производителями выпускается большое количество конструкций железных печей для бани. И особую популярность у покупателей имеют варианты с выносом топки в соседнее помещение. К тому же выносной канал часто снабжается дверцей с панорамным стеклом. А это помогает следить за процессом растопки, не открывая печи.

Установка металлической печи в бане происходит на фундамент, расположенный возле перегородки. В последней прорубается проем для топливного канала. Перед монтажом все поверхности тщательно изолируются, что обезопасить их от чрезмерного нагревания.

Для этих же целей металлические печи часто обкладывают кирпичом. Но такая мера больше распространена для самодельных конструкций. Потому что печи заводского производства имеют очень надежную защиту и в дополнительной не нуждаются. Поэтому их обкладывание носит чисто декоративный характер.

Видео покажет, как выглядит печь в бане с топкой в предбанник, металлическая, обложенная кирпичом:

Вывод топки через каменную стену

В бетонной или кирпичной перегородке вырубается окно. Его расположение точно вымеряется, используя размеры печи. Поскольку конструкции печей с выносной топкой разнообразны, высота окна может колебаться от 40 до 60 см. А по ширине оно может быть от 25 до 50 см.

Но к точным размерам выносной топки всегда нужно прибавлять по 20 мм в каждую сторону. Это необходимо делать, потому что металл при нагревании расширяется. А все зазоры уплотняются эластичным термостойким материалом. Чаще всего используют асбестовый шнур.

Кроме этого нужно обязательно устанавливать ограждение из металла. Стальным листом зашивается все свободное пространство между топливным каналом и облицовочным материалом. Поскольку чаще всего все поверхности в бане ошиваются вагонкой, то расстояние от дерева до топки должно быть не меньше 25 см. При учете, что используется достаточно толстый изолятор.

Про то, как проходит установка железной печи в бане с топкой из предбанника, смотрите в этом видео:

Вывод топки через деревянную стену

Если перегородка деревянная, то окошком уже не отделаться. Потребуется создание полноценного проема до пола, который потом закладывается кирпичом. И уже в кладке оборудуется окно для топливного канала.

Для нахождения высоты и ширины проема, необходимо точно наметить, в каком месте на стене будет находиться дверь в топку. Перенеся на поверхность перегородки ее контуры, нужно прибавить по 25 см вверх и в каждую из сторон. И уже по этим меткам вырубать проем.

При создании окошка для топливного канала, которое требует установка железной печи в бане, необходимо руководствоваться рекомендациями, описанными выше.

Что делать, когда толщина стены значительная

Бывает так, что конструкция печи имеет очень короткий топливный канал. И если толщина стены значительная, то дверка не выходит за ее поверхность. В этом случае необходимо прорубить проем в стене и выложить в нем каменную нишу из декоративного кирпича.

А для надежности над кладкой устанавливается плоская перемычка. Для нее подбирается металлический лист толщиной от 8 до 10 мм. Как и в предыдущих случаях, нужно не забывать уплотнять все зазоры асбестовыми материалами.

Видео покажет, как делается обкладка кирпичом банной печи с выносной топкой:
