Как сделать направляющую для циркулярной пилы своими руками?

Упорная линейка – простой и понятный элемент

Прежде чем приступить к описанию процесса, напоминаем, что работа с дисковой пилой сопряжена с определенным риском, поэтому самостоятельное изготовление сопутствующих приспособлений для циркулярки требует строгого соблюдения правил безопасности. Теперь вернемся к упору для резки, который часто применяется при обработке материала электрическим лобзиком и может пригодиться при работе с циркулярной пилой, хотя и с некоторой оговоркой. Все дело в том, что собранный упор для дисковой пилы своими руками эффективен именно в случае с лобзиком, а вот с распилом могут возникнуть определенные неудобства из-за того, что в данном случае шина притиснута к заготовке струбциной.

Если вы знакомы с подобным инструментом, то сможете легко себе представить, как его скоба выступает с нижней и верхней стороны столешницы станка. В итоге у нас получится ограничитель по длине реза, однако двигатель пилы будет неизбежно упираться в струбцину, и распил сможет быть выполнен исключительно в два этапа. Исходя из таких реалий, становится понятно, что качество кромки будет сомнительным, к тому же высока вероятность образования характерной нежелательной ступеньки. Это и не удивительно, ведь для обеспечения идеального распила необходимо непрерывное движение режущего диска от начала до конца пиломатериала. В отличие от кустарных изделий, в заводских моделях крепежная деталь вынесена за пределы линейки для дисковой пилы . поэтому не мешает комфортной работе.

Направляющая шина из алюминиевого профиля

Готовый алюминиевый профиль один из идеальных материалов для реализации будущей конструкции направляющей шины. Применения металла вместо дерева позволит создать более долговечную конструкцию. Кроме этого металлическая конструкция надёжно предотвращает всю конструкцию от перекосов. Для сборки такой шины потребуется:

• готовый алюминиевый профиль (лучше, если он будет П – образной конфигурации);
• элементы крепления (болты, винты, шайбы);
• лист фанеры можно использовать оставшиеся куски от предыдущей работы (главное, чтобы они соответствовали конструкции будущей шины).

Направляющая шина из алюминиевого профиля

Из инструмента потребуются: электрическая дрель со сверлом по металлу, гаечный ключ, требуемого размера, мерительный инструмент. Последовательность изготовления такова:

1. При изготовлении используют два профиля разных размеров. Сначала к тонкой фанерной заготовке закрепляют профиль большего размера.
2. Листы фанеры жёстко крепятся по обе стороны алюминиевого профиля. Допускается применение древесностружечной плиты или ориентировано стружечной плиты. Эти заготовки крепят на саморезы по дереву.
3. Отмеряют лишние куски заготовок. Циркулярной пилой аккуратно их отрезают. Полученная конструкция и называется рельсой.

После проделанной работы приступают к подготовке циркулярной пилы. Проводят следующие подготовительные операции:

• профиль с меньшим сечением помещают в рельсе;
• по высоте он не должен превышать высоту основного профиля;
• подготовленный таким образом профиль крепят к подошве циркулярной пилы. Крепление должно быть строго параллельным диску пилы. Его производят с помощью специальных винтов барашков с резьбой М4;
• циркулярную пилу располагают на поверхности направляющей шины;
• для получения ровного среза край направляющей шины ориентируются вдоль предварительно сделанной разметки и фиксируется струбцинами.

Применение такой направляющей позволяет обеспечить плавное движение пилы. В итоге удаётся достичь точности пиления, простоты и лёгкости подачи циркулярной пилы.

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

• в основании делаются продольные пазы под шпонки;
• шпонки из твердого дерева крепятся на упорной планке;
• между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
• в основании вырезается отверстие под пильный диск циркулярки;
• по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

Читать также: Реле рэс 22 рф4500129 характеристики

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

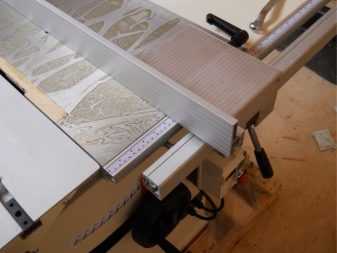

Циркулярка и параллельный упор, пожалуй основной момент приспособление на циркулярном столе. Потому я решил отнестись к этому проекту со всей ответственностью. Я не уделяю лишнее время шлифованию и формированию без необходимости скруглений на приспособлениях, считаю вырезал, склеил, скрепил саморезами и дело в шапке. На мой взор лишняя краса не часто уместна, а крепкость нужна всегда. Работая с трудными проектами, я разбиваю их на более маленькие составляющие и отдельно работаю имея его. Имея в собственном распоряжении узкий дюралевый параллельный упор (фото справа), имел и ряд неудобств. Неудача в таком, что для каждого нового реза нужно поменять размер установки упора, для этой цели, передвигая упор, учитываем размеры в точке начала пропила заготовки и в точке выхода пропила относительно к пильному диску, потом закрепляем его 2-мя ручками. Неловко и уходит лишнее время.

Шаг 1: Изготовка упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, и дальше соберите их вкупе сделав U-образный профиль. По внутренним размерам профиля изготовьте 5 заготовок-вставок для жесткости и воткните во вовнутрь профиля, они создадут квадратное сечение, нужное упору. Плюс этого упора и в способности использования его с 2-ух сторон пильного диска ( фото слева).

Шаг 2.7: Изготовка направляющего канала для упора.

Направляющий канала для упора изготовлен из 2-ух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

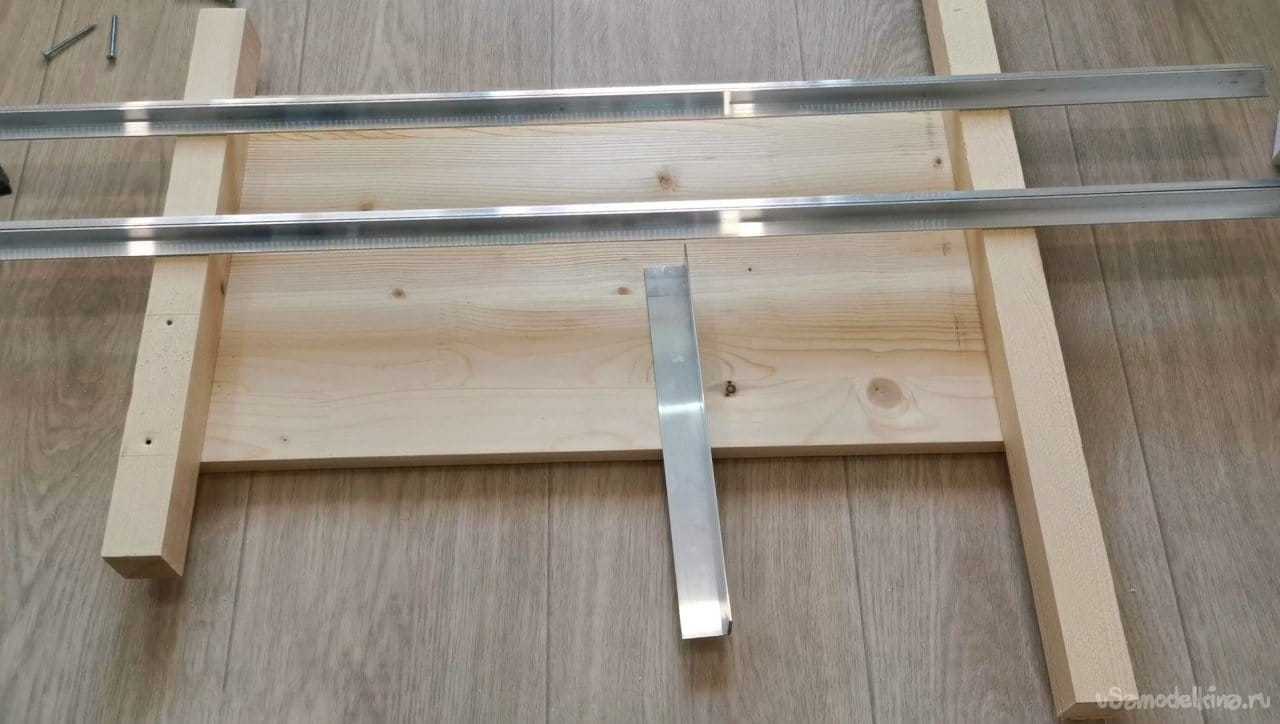

Материалы и инструменты для изготовления приспособлений для циркулярной пилы

Реализация своих идей потребует не сложный набор инструмента и небольшое количество не дефицитных комплектующих:

• деревянные заготовки (обычно применяют бруски толщиной 10мм или древесные материалы: фанеру, древесные плиты, ламинат);
• бруски из твёрдой древесины толщиной более 10 миллиметров (возможно применение толстой фанеры, различного рода древесных плит, например ламинат);
• метизы (шурупы, саморезы, болты, гайки);
• электрический лобзик или сама циркулярная пила;
• электрическая или ручная дрель с патроном до 10мм;
• электрический шуруповёрт или отвёртка с набором бит (в основном плоских и крестообразных);
• струбцины.

Изготовление направляющей шины

Нюансы при работе

В завершении приведем несколько тонкостей, которые полезно знать, если хотите сделать самодельную каретку для циркулярной пилы:

1. На опорную стенку в месте, где диск проходит сквозь нее, рекомендуют установить толстый брусок, который не даст пиле выскочить за край стенки, что может привести к травме.
2. Для того чтобы придать конструкции большее скольжение рекомендуют зачистить полозья наждачной бумагой, а пазы периодически смазать огарком свечи (из парафина или стеарина). Иногда берется воск, но его использовать не рекомендуют, так как стаивания при эксплуатации, он липнет к полозьям.
3. Перед нанесением клея на детали, продувайте конструкцию от частиц деревянной пыли и стружки, чтобы избежать неровностей после склеивания.
4. Пропилив стенки, убедитесь, что пила свободно проходит сквозь них. Для этого можно сделать пропиленное отверстие немного больше толщины диска.

Изготовив таким нехитрым способом торцевую каретку в условиях домашней мастерской, под рукой у мастера будет удобный в обращении, универсальный инструмент, которому найдется применение в большинстве видов столярных работ.

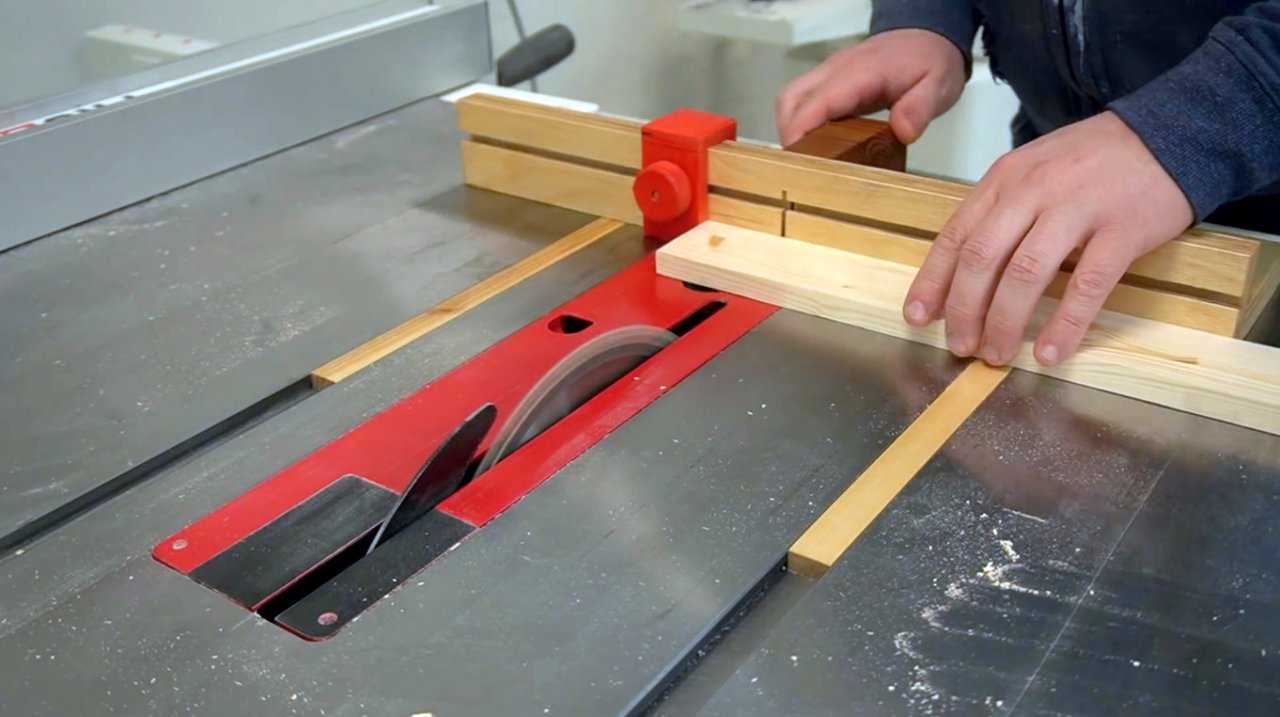

Упор для поперечных и угловых резов

Приспособление для поперечных резов тоже часто используется. С его помощью распилы досок проходят быстро и точно под углом 90°. Применяется такой упор и для торцевания досок. Его основа – лист фанеры толщиной 10 мм. На нем клеем или саморезами закрепляют направляющий брусок или рейку высотой не менее 20 мм. С нижней стороны основы крепят упор, перпендикулярный направляющей и сделанный из такого же бруска.

Лишнюю часть основы (от направляющей до пильного диска) отрезают. Поскольку это расстояние для каждой модели ручной циркулярки разное, то и приспособление делается всегда индивидуально. К обрабатываемому материалу его обычно крепят струбцинами.

Продвинутые умельцы изготавливают свои крепежные устройства из деревянных шайб, одна из которых имеет форму эксцентрика. Прижим осуществляется барашковой гайкой на винте. Такое зажимное устройство позволяет очень быстро закрепить упор на пиломатериалах разной ширины.

Если с другой стороны направляющей установить такой же брусок, но закрепленный под углом 45° к первому, а затем так же отрезать пилой часть основы под 45°, то получится угловой универсальный упор для пропилов и под 45°, и под 90°. Более универсальная конструкция углового упора получится в случае обеспечения вращения бруска. А за соблюдением угла можно следить по транспортиру, закрепленному сверху. Следует заметить, что изготовление транспортира для циркулярки своими руками – более сложная задача.

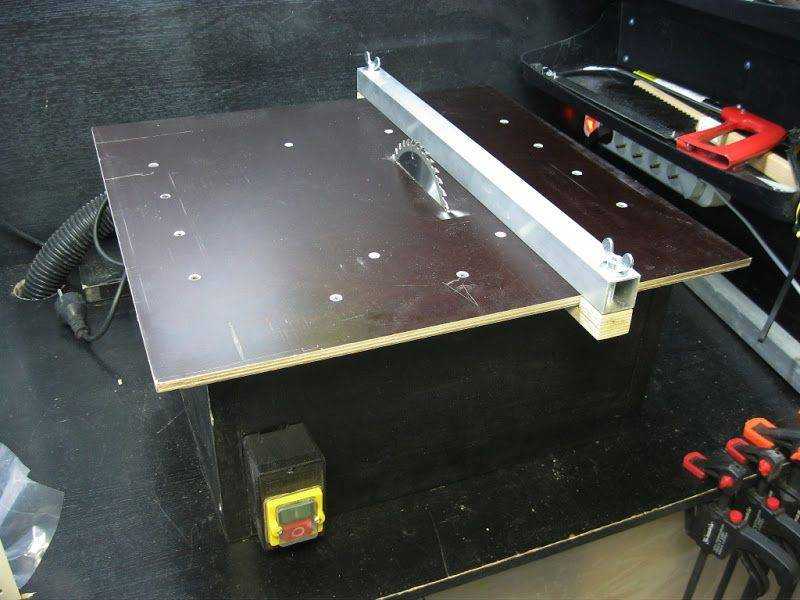

Исполнение первое

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на рабочий стол циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От линии расположения размеченных центров отмечается на расстоянии 268 мм линия расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

1. Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
2. В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
3. Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
4. Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
5. С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

Порядок работы:

• отпускаются обе гайки-барашки;
• рейка перемещается до требуемого расстояния от диска;
• фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Исполнение первое

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на рабочий стол циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От линии расположения размеченных центров отмечается на расстоянии 268 мм линия расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

1. Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
2. В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
3. Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
4. Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
5. С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

Порядок работы:

• отпускаются обе гайки-барашки;
• рейка перемещается до требуемого расстояния от диска;
• фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Направляющая для циркулярной пилы

Схема самодельного верстака (вид спереди).

Простейшим приспособлением является брусок-направляющая. Можно легко получить ровный прямой разрез. Для изготовления понадобится ровный прямой брусок необходимой длины. Он, при помощи саморезов (если это допустимо) или струбцин, крепится к обрабатываемому материалу. Крепление надо осуществлять на таком расстоянии от требуемой линии распила, чтобы положение пильного диска совпадало с разметкой при упоре в брусок боковой подошвой циркулярной пилы. Для разового распила этот способ подходит, однако при повторении однотипных операций процедуру разметки и установки бруска каждый раз необходимо будет повторять заново.

Брусок-направляющую можно усовершенствовать, закрепив его на листе прочной фанеры толщиной 6-8 мм. Один край листа при работе будет совмещаться с линией отреза. На расстоянии, равном расстоянию между пильным диском и краем подошвы циркулярной пилы (рабочее расстояние), саморезами к фанере крепится направляющий брусок. При работе надо будет только совместить рабочую кромку фанерного листа с линией распила и зафиксировать струбцинами противоположную кромку.

Второе конструктивное решение

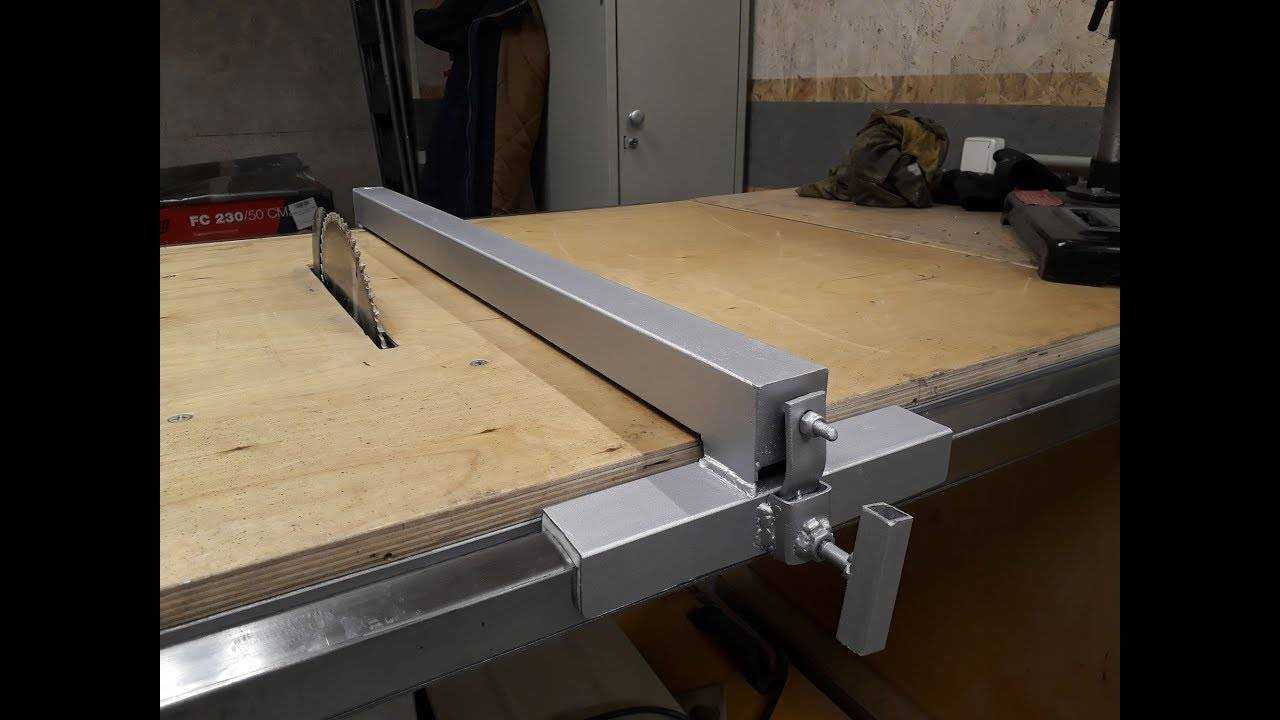

Предлагаемое ниже конструктивное решение параллельного упора для циркулярной пилы, созданное своими руками, подходит к любому рабочему столу: с пазами на нем или без них. Предлагаемые на чертежах размеры относятся к определенному типу циркулярных пил, могут быть пропорционально изменены в зависимости от параметров стола и марки циркулярки.

Заготавливается рейка длиной 700 мм из указанного в начале статьи уголка. На обоих концах уголка, в торцах, сверлятся по два отверстия под резьбу М5. В каждом отверстии специальным инструментом (метчиком) нарезается резьба.

В соответствии с чертежом, приведенному ниже, из металла изготавливаются две направляющие. Для этого берется стальной равнополочный уголок размером 20х20 мм. Обтачиваются и обрезаются в соответствии с размерами чертежа. На большей планке каждой направляющей размечаются и сверлятся по два отверстия диаметром 5 мм: в верхней части направляющих и еще по одному в середине нижней под резьбу М5. В резьбовых отверстиях метчиком нарезается резьба.

Направляющие готовы, и они крепятся на оба торца болтами М5х25 с цилиндрической головкой под шестигранник или стандартными болтами М5х25 с шестигранной головкой. В отверстия направляющих с резьбой вворачивается винты М5х25 с любой головкой.

Порядок работы:

• отпускаются винты в резьбовых отверстиях торцевых направляющих;
• передвигается рейка из уголка на требуемый для работы размер реза;
• затяжкой винтов в резьбовых отверстиях торцевых направляющих фиксируется выбранное положение.

Движение рейки упора происходит вдоль торцевых плоскостей стола, перпендикулярных плоскости рабочего диска пилы. Направляющие на торцах уголка параллельного упора позволяют перемещать его без перекосов относительно пилящего диска.

О том, как сделать параллельный упор для самодельного циркулярного стола, смотрите в следующем видео.

Без циркулярной пилы сложно себе представить столярную мастерскую, так как самая основная и распространенная операция – это именно продольное пиление заготовок. О том, как сделать самодельную циркулярную пилу и пойдет речь в данной статье.

Каретка для циркулярки и монтаж переднего и заднего упоров:

• Добавочная рейка (F) на каретке, рисунок 1, нужна для работы с длинными заготовками. (Примечание: Рейка может быть установлена и с правой стороны, Т- гайки для болтов вставляются в потаи с внутренней стороны упора .)
• Далее, просверлить сквозные отверстия в упоре и добавочной рейке, вставьте гайки и закрутите болты.
• Сделайте пропил в основании салазок, не боле чем на 1/2 от общей длины каретки, фото С.
• Отключите пилу. С помощью угольника установите перпендикулярно задний упор к пильному диску, фото С. Закрепите жестко упор к основанию с помощью струбцин.
• Используйте широкий кусок древесины, из отходов и с абсолютно параллельными сторонами, сделайте тестовый поперечный рез, фото D. После реза переверните одну из половинок на 180 градусов и приложите его рез к резу другой половинки. Регулировку можно считать оконченной, когда между резами не будет зазора, фото D вставка.
• После всех регулировок пришло время закрепить на шурупы вначале задний упор (С), а потом и передний упор (В).

Установка кожуха для диска и стоп-блок для салазок:

• Приклейте и закрепите кожух для диска (E) к упору (С), фото E.
• В целях безопасности, каретка для циркулярки должна остановиться в тот момент, когда верхняя часть лезвия пильного диска коснется кожуха диска, рисунок 1.
• Два куска древесины жестко закрепленных на каретке и сбоку циркулярного стола решают эту задачу, рисунок 1.
• Чтобы избежать потерю ручек, Фото G, рассверлите потаи под размер резиновых уплотнительных колец на внутренней поверхности добавочной рейки, Фото H.

• Сделайте стоп-блок для заготовки, как показано на фигуре 2, он состоит из трех частей: передний стоп-блок (G), основной стоп-блок (H) и полоса стоп-блока (I). Перед склейкой трех частей блока, убедитесь, что все грани и ребра квадратные друг с другом.
• Каретка для циркулярки смазана воском в нижней части салазок и бегунка, это позволит плавное скольжения каретки.

Предварительные размеры каретки для циркулярки показаны в таблице ниже:

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
2. Фрезеруем по одной кромке.
3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях

Чего не скажешь о недорогих штампованных основаниях

Поэтому предлагаем еще один вариант направляющей — рельса

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Заключение

Прежде чем приступить к изготовлению направляющей шины для ручной циркулярной пилы, следует определиться с нюансами её применения:

• режим использования. Чем чаще вы будет использовать пилу, тем прочнее и качественней должны быть материалы, из которых сделана направляющая. Иначе трение, неизбежно возникающее при работе, приведёт к её износу и снижению точности реза;
• параметры обрабатываемого материала. При большой толщине деревянных заготовок убедитесь в том, что диск пилы будет прорезать её полностью. Например, шина из фанеры или алюминиевого профиля, описываемые в этой статье, снижают глубину реза на толщину материала, из которого сделана шина;
• технические возможности инструмента. К ним относятся: максимальный диаметр диска; возможность продольного и поперечного сечения; поворотная платформа, позволяющая пилить под углом.

Помните, что точность распила зависит не только от качества изготовления направляющей шины. На него также влияет и состояние инструмента. Следите за тем, чтобы опорная платформа пилы всегда была прочно закреплена и неподвижна относительно корпуса. Кроме того, не забывайте вовремя менять или затачивать диск пилы. Затупленные зубцы диска при работе оставляют большое количество сколов на кромке реза.

Использование направляющей шины с ручной пилой существенно расширяет область её применения. А возможность использовать такое приспособление не только с пилой, но и лобзиком или ручной фрезой, ещё больше увеличивает её ценность.

Список источников

• 2lzz.ru
• stankiexpert.ru
• DrevoGid.com
• stroy-podskazka.ru
• pro-instrument.com
• woodjig.net
• www.novaso.ru
• vseogarage.ru
