Строительные генеральные планы
Строительный генеральный план разрабатывают для отдельных стадий и периодов строительства. Масштаб стройгенплана, входящего в состав проекта организации строительства, должен соответствовать масштабу генерального плана. Масштабы стройгенплана объектов и комплексов объектов, входящих в состав проекта производства работ, принимают в пределах 1:200- 1:500.
Строительный генеральный план представляет собой план строительной площадки, на которой будет возводиться здание. На нем показывают строящиеся, существующие, сохраняемые и подлежащие сносу здания; площадки, на которых будут располагаться склады строительных материалов, временные административные, хозяйственные и бытовые помещения. Изображают также временные и постоянные дороги и проезды, сети водо- и энергоснабжения и положение основных строительных механизмов. На рис. 14.6.1 показан фрагмент генерального плана строящегося здания с обозначением зон при работе башенных и рельсовых стреловых кранов, где 1 — граница зоны обслуживания краном; 2— граница зоны перемещения груза; 3— граница зоны, опасной для нахождения людей; 4 — граница опасной зоны вблизи строящегося здания; 5 — ограждение строительной площадки; 6— место хранения грузозахватных приспособлений и тары; 7— площадка для приема раствора и бетона; 8— место стоянки автотранспорта под разгрузкой; 9 — контрольный груз; 10— площадка складирования материалов и конструкций; 11— стенд схем строповки; 12— временная автодорога; 13— временные административно-бытовые здания; 14— место сбора строительных отходов; 15— шкаф электропитания крана.
Временные сооружения и дороги располагают так, чтобы были созданы наиболее благоприятные условия для ведения работ поточным методом с максимальной их механизацией и с наименьшим числом перегрузочных операций. Строительный генеральный план составляют с учетом требований «Правил противопожарной безопасности при производстве строительных и монтажных работ».
Кроме этого, на строй генплане предусматривают необходимые меры и определенную информацию по технике безопасности.
Строительный генеральный план не остается неизменным. По мере выполнения строительных работ в нем происходят изменения, так как меняются места складирования материалов, количество и вид механизмов, разбираются некоторые временные сооружения, когда в них уже нет необходимости, и т.д.
Составление генерального плана рекомендуется начинать с вычерчивания строящихся и существующих зданий и сооружений. Строящиеся здания обводят линиями толщиной 0,6—0,8 мм. Крайние координационные оси здания могут быть показаны различными типами линий, штриховкой или надписью. Затем размещают подъемные устройства: краны, подъемники и т.д. Максимальный и минимальный пределы действия крана иногда изображают двумя окружностями с толщиной обводки S/3, Радиусы этих окружностей соответствуют максимальной и минимальной длине горизонтальной проекции стрелы крана.
Различные положения подъемного механизма при работе можно изобразить двойными кружками с цифрой, а путь следования можно вообще не указывать или изображать штрихпунктирной линией с двумя точками. Цифры в кружке показывают последовательность положения подъемного механизма. Диаметр наружного кружка 8—9 мм.
Места складирования материалов, не требующих хранения на закрытых складах, устраивают в непосредственной близости от подъемников или в зоне их действия. Места складирования обозначают четырехугольниками различной величины в зависимости от размеров материала. Контуры их обводят линиями толщиной S/2. Маркировку складов рекомендуется выполнять в кружках диаметром 5—7 мм арабскими цифрами. Временные здания и сооружения обводят линиями толщиной S/2 и маркируют. После этого показывают линиями толщиной 0,6—0,8 мм контуры временных и постоянных сетей. Затем вычерчивают ограждение площадки с указанием ворот. Размеры площадок для складирования материалов могут быть нанесены вне контура площадки строительства. Чертежи строительного генерального плана сопровождают экспликациями временных зданий и сооружений, формы которых приведены в табл. 14.6.1, табл. 14.6.2, условными обозначениями и схемой раскладки материалов и изделий и другими необходимыми данными.
Схема производства работ
Четко выдерживать сроки строительства, работать экономично с максимальным и эффективным использованием строительных механизмов позволяет схема производства работ. Такие схемы выполняют в виде планов и разрезов. Наиболее удобными считаются масштабы 1:100 и 1:200.
На схеме производства работ вычерчивают контуры строящегося здания и его элементы. Схематично показывают контуры строительных механизмов и стрелкой путь их следования. Здесь же обозначают места стоянки строительных механизмов, также указывают места и способы складирования индустриальных изделий, необходимых для возведения здания. На схеме производства работ показывают расположение подмостей, стремянок, обносок и другого оборудования и инвентаря, используемого при производстве строительно-монтажных работ. Вне габарита контура строящегося здания указывают расстояние между координационными осями, размеры, связанные с изображаемыми строительными процессами. Это могут быть расстояния между местами остановок строительных механизмов, размеры площадок для складирования строительных изделий и расстояние от них до земли и т.п.
На схеме могут быть даны спецификации элементов строящегося здания, перечень механизмов и оборудования, условные обозначения, применяемые здесь, и необходимые примечания.
На рис. 14.7.1 приведена схема производства работ по установке панелей второго этажа.
Цифры в двойных кружках обозначают место стоянки крана, а дуги окружностей и цифры внутри дуг — значения максимального и минимального вылета крюка крана. Цифры, расположенные около панелей, определяют последовательность их монтажа, Кроме того, на схеме изображают места складирования необходимых материалов и т.д.
На схеме также указывают коордиоционные оси, размеры и положение секущей плоскости.
На схеме изображают положение механизма и разрез здания с номерами панелей.

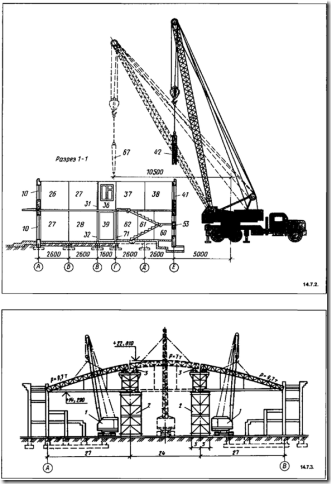

На разрезе здания указывают коордиоционные оси, размеры между ними, а также расстояние до подъемного механизма. Иногда приводят график зависимости грузоподъемности крана от вылета крюка и необходимые примечания (рис. 14.7.2).
На рис. 14.7.3 показана схема монтажа металлической арки с затяжкой, где 1 — гусеничный кран; 2— временная опора; 3 — опорный узел с винтовым домкратом.
Большая гибкость арок, как правило, не позволяет монтировать их целиком. Поэтому их монтаж выполняют, преимущественно, из отдельных частей с использованием временных опор, число которых зависит от пролета арки, архитектурно-планировочного решения (не всегда есть возможность установки опор в любом месте) и монтажного оборудования.
Условные графические обозначения и изображения транспортных сооружений и устройств
Условные графические обозначения и изображения транспортных сооружений и устройств на планах выполняют в соответствии с ГОСТ 21.204—93.
Номер и техническую категорию железнодорожного пути указывают в разрыве условного графического изображения линии пути. Главные станционные пути обозначают римскими цифрами, прочие станционные и внутриплощадочные пути — арабскими цифрами.
Размер шрифта для обозначения путей, парков и стрелочных переводов должен быть на один—два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже, но не более 5 мм.
Техническую категорию указывают, при необходимости, римской цифрой в кружке диаметром 10 мм.
В условных графических обозначениях мостов, путепроводов, путей подвесных дорог расстояния между опорами, размеры опор и др. переменные параметры принимаются по фактическим данным.
ГОСТ Р 21.1101-2013 СПДС. Основные требования к проектной и рабочей документации
Данный ГОСТ устанавливает основные требования к проектной и рабочей документации для строительства объектов различного назначения.
Требования к нанесению размеров указаны в разделе 5.4 ГОСТ Р 21.1101-2013.
5.4 Нанесение размеров, уклонов, отметок и надписей

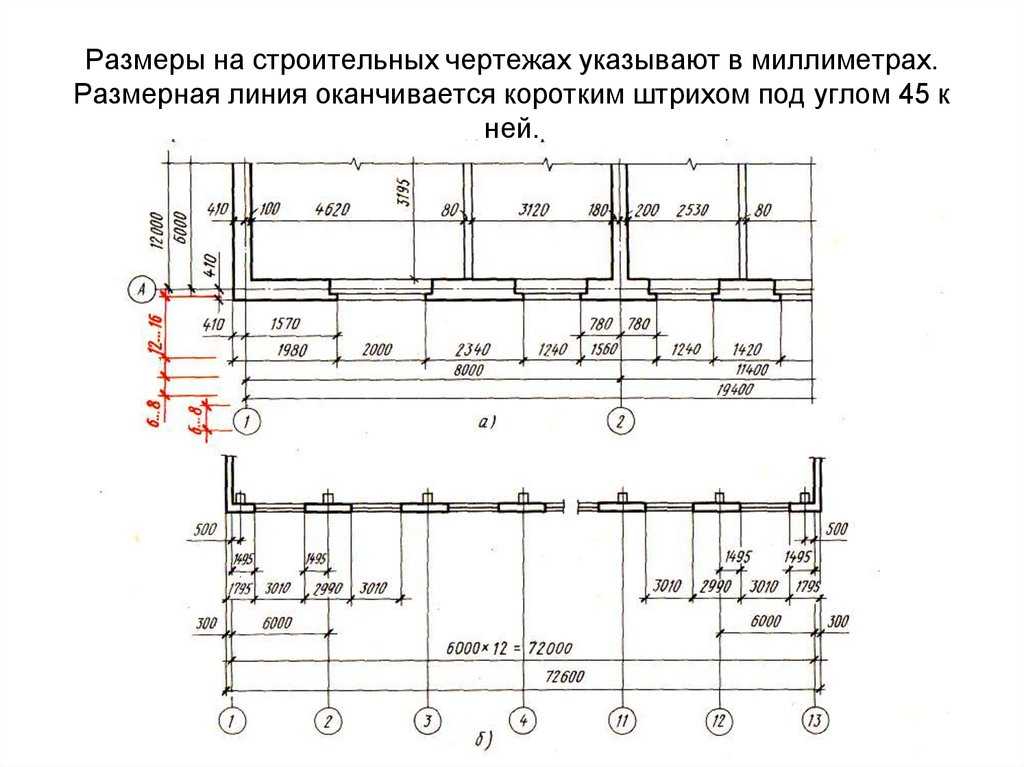

5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:
- в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;
- в миллиметрах — на всех остальных видах чертежей.
5.4.2 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2-4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0-3 мм.
При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.
При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.
5.4.3 Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) указывают в метрах без обозначения единицы длины с тремя десятичными знаками, отделенными от целого числа запятой, за исключением случаев, оговоренных в соответствующих стандартах СПДС.
Отметки уровней на фасадах, разрезах и сечениях помещают на выносных линиях (или на линиях контура) и обозначают знаком ««, выполненным сплошными тонкими линиями с длиной штрихов 2-4 мм под углом 45° к выносной линии или линии контура, в соответствии с рисунком 5; на планах — в прямоугольнике в соответствии с рисунком 6, за исключением случаев, оговоренных в соответствующих стандартах СПДС.
Рисунок 5Рисунок 6
«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; относительные отметки выше нулевой указывают со знаком «+», ниже нулевой — со знаком «-«.
Примечание — В качестве нулевой отметки для зданий принимают, как правило, уровень чистого пола первого этажа.
5.4.4 На планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах в соответствии с рисунком 7а или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции (например, 1:7).
Рисунок 7
Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.
На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак » «, острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски в соответствии с рисунком 7б.
Топографическая основа генеральных планов
Для составления генеральных планов необходимо иметь топографическую основу, представляющую собой план участка, выполненный по материалам геодезической съемки. Рельеф местности на топографических планах изображают с помощью горизонталей. Отметки горизонталей отсчитывают в метрах от уровня моря (абсолютная отметка) или от какого-нибудь другого уровня, условно принятого за ноль. Такие отметки называют относительными, Кроме этого, на плане условными знаками показывают существующие здания и сооружения, дороги, линии электропередач, зеле ные насаждения, луга, болота и т.п. в соответствии с условными знаками для топографических планов масштабов 1:5000, 1:1000, 1:500, утвержденными главным управлением геодезии и картографии при Совете Министров СССР.
Обычно топографические планы выполняют в масштабах 1:10 ООО, 1:5000, 1:1000, 1:500. Некоторые условные знаки для топографической карты масштаба 1:10000 приведены в табл. 14.1.1.
Для составления генерального плана используют также ситуационный план, сделанный в масштабе 1:5000, 1:10000 или 1:25000 и представляющий собой план прилегающей к застраиваемому участку территории с указанием дорог, существующих зданий, сооружений и т.п.
