Фурнитура пластикового окна

Створка перестала закрываться: решение проблемы

Регулировку прижима необходимо производить, когда окно с трудом переходит из открытого положения в закрытый. Часто причиной выступает устройство замка, не позволяющее повернуть ручку. Точная последовательность действий зависит от конкретного производителя. Одни экземпляры снабжены тонкой пластиной, оснащенной пружиной с внутренней стороны, которую необходимо прижать и повернуть ручку для закрытия окна. Другие экземпляры снабжены язычком под ручкой – при надавливании на него блокировка отрегулированного механизма снимается.

Если перестала закрываться створка, необходимо разблокировать замок

В ситуации, когда окно по-прежнему не желает закрываться, потребуется небольшой ремонт. Необходимо открыть створку, отыскать элемент механизма, который служит зацепкой язычка, открутить и установить с внутренней стороны тонкую пластинку. Решение способствует сдвигу механизма ближе к ответному элементу. В итоге увеличится площадь касания, позволив без труда закрыть окно.

Створка пластикового окна слетела с верхней петли. Ремонт окна своими руками.

Традиционно с наступлением отопительного сезона растет количество обращений от клиентов с просьбой отрегулировать пластиковые окна. Одна из распространенных проблем – верхний угол пластикового окна не прижимается. Это приводит к целому ряду неприятных последствий:

• Дома или в офисе появляется сквозняк.
• На стекле образуется конденсат, стекающий на подоконник.
• При минусовой температуре на раме образуется лед, повышающий риск появление трещин на пластике.

Если верхний угол пластикового окна отходит, то створка висит на нижней петле, создавая ощущение, что ПВХ-конструкция сломалась. Но это не так – возможно, просто сбились настройки фурнитуры. В большинстве случаев, если окно висит на одной петле, его можно отрегулировать и вернуть в обычное положение.

В первую очередь необходимо попробовать закрыть окно по следующей инструкции:

Если окно повисло на одной петле из-за неправильной эксплуатации, но фурнитура цела – этого будет достаточно для регулировки конструкции.

Как снять пластиковое окно с петель

Верхняя петля – начало всего процесса. Створку приоткрывают для доступа к петлям. Инструкция по снятию:

• Снятие декоративной пластиковой накладки.
• Открытие створки.
• Вытаскивание вращающего вала надавливанием отвертки на верхний петельный торец. Снизу будет виден край вала, который захватывается плоскогубцами и вытаскивается. При этом створчатую конструкцию придерживают.
• Для снятия с нижней петли конструкцию приподнимают вверх и вытаскивают из гнезда.

При замене оконной конструкции перед монтажом из верхней петли изымают шпиндель или вал вращения с помощью молотка и тонкой отвертки, которая приставляется к шпинделю, выбиваемого молотком.

Обратная установка:

• Установка створки петлей, расположенной снизу, на шпиндель.
• 2 части петли, расположенной сверху, соединяют и фиксируют валом вращения, который вставляют снизу-вверх.

Заводской брак и ошибки монтажа: дует через петли пластикового окна

Во многих случаях, люди жалуются на то, что продувание сквозь петли пластиковых окон отчетливо ощущается даже после того, как все регулировки уже проведены. Если ваши действия не дали совершенно никакого результата, стоит обязательно проверить всю оконную систему, и петли в частности, на наличие заводского брака. Вполне возможно, что профиль имеет лишние и ничем не закрытые отверстия, а также трещины. Также щели могут возникать от длительной эксплуатации с нарушением геометрии окна, тогда виноват установщик, который банально смонтировал конструкцию, не правильно ориентировав ее в пространстве, относительно горизонта.

Заделать все отверстия и щели можно попробовать помощи обычного силиконового герметика, который продается в любом строительном магазине. Однако в некоторых особо тяжелых случаях он может просто не держаться там. Тогда придется купить специальный жидкий пластик, который немного дороже, но и эффективность такой заделки будет намного выше. Также причина может крыться в просевшем возле петель уплотнители. Как заменить уплотнительные резинки самостоятельно и без проблем также стоит узнать более подробно, тем более, что это вовсе не сложная задача, для человека даже без опыта.

При наличии заводского брака очень сложно будет справиться самостоятельно, точно также, как при повреждениях при монтаже. Если стеклопакеты, к примеру, потеряли герметичность, то вполне возможно, что по квартире или дому будет гуля сквозняк, а если ко всему, еще и вентиляция в помещении довольно мощная, то можно рассчитывать на серьезные проблемы.

Из чего состоят пластиковые окна

Устройство пластикового окна предполагает наличие следующих элементов:

• Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
• Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
• Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
• Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
• Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
• Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
• Стекло. Не путать со стеклопакетом, о котором мы расскажем ниже. Стекла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
• Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
• Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
• Штапик. Нужен для закрепления стеклопакета внутри створки.
• Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
• Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
• Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.
• Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Это все элементы, которые входят в состав пластикового окна. Еще можно добавить, что под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он иногда служит для выравнивания окна.

• установка пластиковых окон
• достоинства пластиковых окон
• уход за пластиковыми окнами
• видео по установке пластиковых окон

Как снять стеклопакет

Помимо демонтажа, усовершенствования и ремонта, возникают ситуации, в которых необходимо вынуть именно стеклопакет. Чаще всего с такой ситуацией сталкиваются владельцы глухих окон без движущихся створок. В этом случае самый главный и ответственный этап – снятие штапиков. Удобно это делать узким резиновым шпателем:

Удобнее всего его снимать со стороны открывающейся створки. Створка снимается с петель – сперва аккуратно вынимаются заглушки, затем вынимается открывающаяся створка. Ее можно установить на твердую поверхность и вытягивать штапики. Перед вытягиванием специалисты рекомендуют пометить их. Тогда, при обратном монтаже, не будет допущена ошибка и окно станет ровно. К тому же, не нарушится герметичность. Далее стамеску вбивают в щель, чтобы потянуть штапики из рамы. Если нет стамески, можно использовать резиновый шпатель или нож, но с особой аккуратностью. Вбивать нужно резиновым молотком. Сперва вытягивают более длинные, затем более короткие элементы. Под штапиками обычно расположен слой герметика – его аккуратно удаляют шпателем и ножом

Когда стекло будет чистым от изоляционного материала и будет просвечиваться алюминиевый ободок, процесс снятия считается завершенным. При сборе фурнитуры и окна желательно подписать стороны рамы и деталей – при установке не возникнет проблем с герметичностью конструкции

Извлечение стекла возможно только тогда, когда видна алюминиевая рамка – осторожно её приподняв, можно достать каждое стекло по отдельности, при этом каждый раз удаляя герметик, соединяющий все стекла между собой. Работать с большими конструкциями лучше вдвоем – пока один снимает штапики, второй поддерживает стекло, страхуя его от падения

Из чего состоит пластиковое окно

В основе состава профиля, используемого при изготовлении пластиковых окон, лежит поливинилхлорид (ПВХ). Этот элемент химически нейтрален, что означает, что он не вступает в реакцию с воздухом и влагой, не боится большинства неорганических щелочей, кислот, моющих средств и растворителей.

Сама конструкция пластикового окна состоит из следующих составляющих: профиль (рама, створка, импост, штапик), стекла, фурнитура, контуры уплотнения (резинки).

Рама – это основная часть оконной конструкции. По своей форме полностью повторяет размеры и форму оконного проёма для обеспечения максимальной фиксации в проеме. Количество воздушных камер в раме может варьироваться от 3 до 7 в зависимости от типа профиля и его марки. В нашей стране наиболее популярны трех и пятикамерные профили – т.е. в профиле либо три замкнутые камеры (полости) либо пять. Толщина пластиковых стенок колеблется от 2 до 3 мм. При выборе профиля следует учитывать регион, в котором вы проживаете. Так, например, для южных регионов, с теплыми зимами подойдет трехкамерный профиль, более дешевый, в северных районах оптимален пятикамерный, который будет лучше сохранять тепло в помещении. Пластиковый профиль армируется специальным П-образным профилем из нержавеющей стали, благодаря чему обеспечивается высокая прочность изделия. Металлический профиль вставляется внутрь пластикового профиля, в одну из камер (самую большую, специально для этого и предназначенную) при изготовлении рамы. Поскольку профиль также пустой, на теплопроводность рамы он не влияет.

Створка- это открывающаяся часть окна. Она по своей форме полностью повторяет структуру рамы ПВХ, где внутри также имеется стальной усилитель из армирующего профиля. Створка включает в себя также стеклопакет и штапики, и может изготавливаться как в виде полноценной части оконного проема (его половины), так и в виде верхней его части (форточки). В настоящий момент окна оснащаются фурнитурой, позволяющей фиксировать в створку в режиме проветривания, в связи с этим потребности в форточках отпали.

Пластиковый профиль со стальным усилением внутри, который разделяет раму окна на две и более частей, как горизонтально, так и вертикально. Благодаря импосту существует возможность объединить несколько створок в одном окне.

Неотъемлемый элемент крепления, который представляет собой пластиковую накладку с прорезиненным основанием, обеспечивающий плотное прилегание стеклопакета к профилю. Благодаря ему также создается надежное герметичное соединение, которое не позволяет проникать холодному воздуху в помещение.

Специальный элемент оконной конструкции с армированием внутри, крепящийся к створке. Благодаря штульпу при открывании 2-х створок образуется единое пространство, без импоста.

Устройство фурнитуры балконной двери. Устройство пластиковых дверей

Вне зависимости от модели балконного блока устройство самой конструкции стандартное. Каркас изготавливают из металлопластикового профиля, а полотно делают полностью из стеклопакета или из стеклопакета и сэндвич-панели. Все элементы изделия должны изготавливаться согласно ГОСТ 30970-2014.

Технические требования по ГОСТу

Для пластиковых балконных дверей в ГОСТе прописаны такие технические требования:

• дверное полотно и коробку сваривают из профилей ПВХ, которые предварительно армируют стальными вкладышами;
• предел площади для всего блока составляет 6 м², а для открывающихся элементов – 2,5 м²;
• максимальная масса полотна — 120 кг;
• для надежной фиксации створки рекомендуется применять многоточечный механизм запирания с максимальным расстоянием между точками запирания равным 75 см;
• в наружных дверных блоках делают отверстия для отвода воды, такие отверстия не должны проходить через основную камеру металлопластикового профиля;

Размеры и устройство балконной пластиковой двери определяются ГОСТом

Профильная система

Основная часть конструкции металлопластиковой двери — профильная система, формирующая раму балконного блока и каркас дверного полотна. ПВХ-профиль представляет собой пустотелое изделие, состоящее из большого количества внутренних камер, которые призваны уменьшить теплопроводность конструкции и обеспечить ее жесткость. Чтобы увеличить прочность изделия, внутрь пластикового каркаса вставляют стальной оцинкованный профиль, толщина его стенок составляет 1,2-1,5 мм.

Внешняя сторона рамы имеет плоскую поверхность, тогда как внутри предусмотрен специальный выступ, к которому прижимается створка. Створочный каркас меньше и легче рамного. Он имеет z-обратную конструкцию с двумя выступами – один предназначен для прижима к раме, а другой для фиксации стеклопакета.

Петли для деревянных окон. Особенности подбора фурнитуры — (евроокон и старых советских)

Оконная фурнитура для деревянных окон советских времен знакома каждому — это простые петли, ручки и запорные механизмы в виде шпингалетов и крючков. Их выбор заключается в предпочтениях относительно внешнего вида и прочности

Следует обращать внимание на материал изготовления и легкость использования

Рассчитайте стоимость деревянных окон в компании «Окна Дентро»

(Только для жителей Москвы и Московской области), отправьте заявку для расчета стоимости:

После ремонта старых деревянных окон можно поменять петли на регулируемые в 3 плоскостях — относительно вертикали, горизонтали и прижима створки к раме. Установка своими руками таких навесов практически ничем не отличается от простых устройств, но открывает дополнительные возможности в процессе эксплуатации.

Фурнитура для деревянных евроокон, которые состоят из створки со стеклопакетом, полностью соответствующей раме, аналогична устанавливаемой на металлопластиковых изделиях. Это сложные механизмы открывания в разных плоскостях, соединенные с ручками, которыми осуществляется управление. Для правильности выбора необходимо знать следующие нюансы:

1. При изготовлении всех комплектующих и непосредственно самих изделий производители должны руководствоваться требованиями ГОСТа. Нормы четко прописывают составляющие для различных систем открывания, габариты, в зависимости от массы оконного полотна, регламентируют применение запорных механизмов.
2. Основываясь на весе окна, удерживающие конструкции рекомендуется выбирать с 10%-ным запасом прочности.
3. Фурнитура должна содержать все необходимое, чтобы даже у новичка была возможность легко самостоятельно установить и отрегулировать ее без применения специальных инструментов и приспособлений.
4. Все производители гарантируют заданное количество циклов работы устройств. Чем этот показатель выше, тем прочнее изделие. Минимальное количество должно быть не меньше 10 тыс. Специалисты рекомендуют отдавать предпочтение конструкциям с циклом 60 тыс.

Кроме того, необходимо обращать внимание на функциональность механизмов для открывания, в какие положения они позволяют устанавливать створку, на возможность запирания на ключ и пр. Производитель «Окна Фостер» использует в своих деревянных окнах только немецкую фурнитуру

Рекомендуем эту компанию, если Вы ищете качественную фурнитуру для окон

Производитель «Окна Фостер» использует в своих деревянных окнах только немецкую фурнитуру. Рекомендуем эту компанию, если Вы ищете качественную фурнитуру для окон.

Замена фурнитуры в окнах своими руками – это реально!

Когда нужно проводить замену, и как это сделать с нашей помощью?

Если фурнитура в Ваших окнах вышла из строя – ее можно заменить своими руками! Уверяем вас – это несложно и недорого. Представляем Вам доступную и понятную пошаговое видео по замене фурнитуры пластикового окна

Обратите особое внимание на краткие текстовые описания, которые содержатся перед каждым роликом – они помогут выполнить замену фурнитуры в пластиковых окнах максимально правильно

Когда это делается?

Во-первых, когда вышел нормативный срок службы фурнитуры, который равен десяти годам.

Во-вторых, когда производителем было установлено меньше деталей, чем нужно и створка успела деформироваться.

В-третьих, в тот момент, когда ради удобства хотелось бы добавить дополнительное число открываний для створки, например, открывание на проветривание.

Подробнее об этих ситуациях и важных нюансах замены фурнитуры окон – в статье: Когда нужна замена фурнитуры окон

Обратите внимание: В том случае, если Вы не уверены, что сможете выполнить все правильно своими руками, – воспользуйтесь помощью профессионалов. У наших специалистов Вы можете заказать замену фурнитуру окон в Москве или Московской области

Конструкция профилей пластиковых окон

Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше. Поэтому опишем конструктивный элемент первым.

Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:

• Рамы (коробки)
• Импоста
• Створки (рамы створки)
• Штапика

В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург. Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:

• Класс А – 2,8 и 2,5 мм
• Класс В – 2,5 и 2 мм
• Класс С (или object, объектный, энджин, тендер) – не нормируется

Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.

Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:

• не боится солнечного света, морозов, влаги
• не разрушается от химических воздействий (моющие средства)
• экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
• не поддерживает горения

Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты. Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.

Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.

Оконная ручка

Рис. 11. Оконная ручка с замком.

В настоящее время появилось большое количество разновидностей оконных ручек с разной сложностью конструкции и дополнительными возможностями.

Типы ручек для пластиковых окон

• Стандартный. Наиболее дешевая и распространенная разновидность ручек. С их помощью можно распахивать створки как классическим, поворотным методом, так и откидным способом.
• Съемный. В данном случае предусмотрена возможность отсоединения оконной ручки от запирающего механизма. Подходят в качестве защиты маленьких детей (хоть и не являются наиболее безопасными в этом плане)
• Ручка с замком. Более надежный вариант. Наличие замка на окнах не позволит ребенку самостоятельно открывать створки. Замочный механизм вмонтирован в ручку. Запирающий механизм находится внутри створки.
• Ручка с кнопочным запором. Запирание окна происходит при нажатии кнопки, находящейся на оконной ручке. Не самый подходящий вариант для защиты детей.

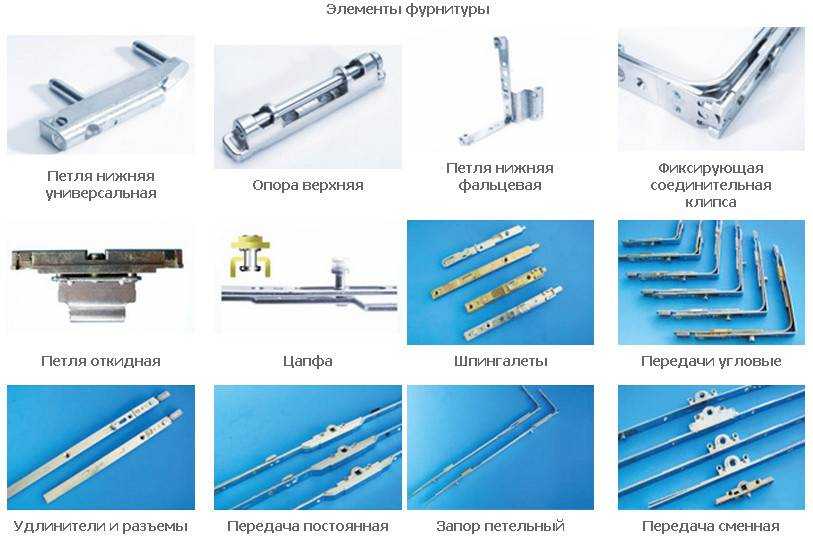

Детали фурнитуры

Из приведенной классификации фурнитуры вытекает, что производители предлагают большое разнообразие запорного механизма, петель, ручек и деталей дополнительных опций.

Неподготовленному покупателю сложно разобраться в том, что требуется для конкретного окна. Восполним пробел и разберемся в каждом элементе фурнитуры: их названии и роли в оконной конструкции, а также в схеме монтажа (приведена на фото).

Схема укладки фурнитуры.

1. Ручка. Одна из важнейших деталей фурнитуры, которой управляется запорный механизм. Может быть алюминиевой, пластиковой, стальной, латунной и из дерева, иметь различные формы и широкий цветовой диапазон. Состоит из планки, которой крепится к створке, декоративной накладки на нее и ручки.

Ручки.

Выпускается несколько типов:

• Стандартные — самая распространенная и при этом самая дешевая разновидность. Открывает окно в вертикальной и горизонтальной плоскости или же сдвигает створку;
• Съемные — легко отсоединяются от запорного механизма. Такая функция незаменима при наличии в квартире маленьких членов семьи;
• С замком — запирающий механизм блокирует ручку, что не позволяет детям самостоятельно открывать окно (если сравнивать с предыдущим вариантом, то это более надежная система);
• С кнопочным блокиратором, что не всегда является помехой для ребенка.

2. Основная угловая планка. Передает движение ручки через угол створки для простого (поворотного) открытия окна. Состоит из 2 частей: неподвижной — крепится к створке и подвижной, которая и переключает положение запорной планки. Изготавливается из рессорно-пружинной стали, что обеспечивает плавный ход всех элементов запорного устройства. Для ее крепления в профиле створки имеется паз.

Основная угловая планка.

3. Запорная планка. Представляет собой подвижную штангу с зацепами, которые входят в защелки и фиксируют створку в прижатом положении к раме. Могут быть основными — находятся со стороны ручки и открывают/закрывают окно во всех плоскостях, средними — устанавливаются со стороны петель и обеспечивают плотное прилегание створки к раме в этом районе и дополнительными — увеличивают количество зацепов.

Запорная планка.

4. Ножницы. Позволяют плавно откидывать створку в вертикальной плоскости. По конструкции напоминают классические ножницы, в связи с чем и получили такое же название.

Состоят из подвижной и неподвижной планки, которые соединены между собой болтом с гайкой. Неподвижная часть ножниц крепится к профилю рамы вверху, рядом с петлей, подвижная — к створке окна.

Ножницы.

5. Петли. У оконных петель две функции:

• удерживать створку со стеклопакетом на раме;
• обеспечивать плавный ход створки при открытии/закрытии окна.

Различают:

• по конструктивным особенностям: стержневые и плоскостные;
• назначению: для окон из ПВХ, алюминия и дерева;
• способу монтажа: накладные, ввертные, врезные.

Накладные петли дают возможность открыть окно в нескольких плоскостях. Имеют разновидность: противовзломные, где специальные пластинки не позволяют их разобрать при закрытой створке.

Ввертные петли крепятся к профилю рамы с помощью штырей с резьбой. Врезные — все элементы петли прячутся в створке. Имеют большой срок эксплуатации. Позволяют открывать окно на 100o. Из-за особенностей монтажа створка получает дополнительную плотность прижима своего профиля к раме.

6. Вспомогательные ножницы. Ставят для помощи основным ножницам, помеченным на фото цифрой 4.

7. Вспомогательная угловая планка. Обеспечивает откидывание створки.

8. Ответная планка. Облегчает процесс соединения створки и рамы.

Установленная ответная планка.

9. Цапфа. Один из элементов запорного механизма. Регулирует плотность прижима створки к раме.

10. Дополнительные детали комплекта, позволяющие усилить степень прилегания створки к оконной конструкции. Кроме этого, в комплект входят:

• декоративные накладки для петель;
• защелки — крепятся на раме, удерживают створку в закрытом положении.

Декоративные элементы петель.

Оконные цапфы и планки

Рис. 13. Варианты запорных цапф.

Цапфы и планки предназначены для обеспечения максимально возможного прижатия элементов конструкции пластикового окна. Данная особенность позволяет в значительной мере повысить изолирующие и герметизирующие характеристики окон.

Цапфы представляют собой металлическую деталь, внешне имеющую отдаленное сходство с грибом (имеется своеобразная «ножка» и «шляпка»). Данный элемент предотвращает самопроизвольное проворачивание запирающих устройств и обеспечивает их максимальную сцепку, повышая прочность и безопасность всей конструкции.

Количество планок прямо пропорционально увеличению степени прижатия створок к раме. Как правило, на одну сторону оконной створки устанавливают одну планку. Для обеспечения оптимальной степени прижимания необходимо установить хотя бы по две планки на каждой из сторон створки. Помимо вышеописанных функций, планка также является хорошей опорой створки окон поворотно-откидного типа.

Основные элементы

Конструкция оконных блоков из ПВХ в, значительной степени отличается от аналогичной из дерева. Для удобства массового производства компании разработчики применяют модульный подход, что позволяет собирать готовую продукцию подобно конструктору. Рассмотрим основные элементы остекления из пластика:

• Каркас. Каждое окно в обязательном порядке имеет несущую раму из ПВХ профиля, армированного металлом.
• Створка. Чтобы окно открывалось, внутри рамы ставят створки (также из армированного профиля). Если же открывание не предусмотрено, остекление устанавливают непосредственно в каркас.
• Импост. Внутренняя часть каркаса, предназначенная для его разделения и обеспечения необходимой жесткости.
• Штапик. Как и в традиционных деревянных окнах, необходим для фиксации элементов заполнения (стеклопакет, сэндвич-панель). Съемный элемент, изготовлен все из того же ПВХ профиля, оснащен уплотнительной резинкой.
• Стеклопакет. Элемент прозрачного заполнения каркасных проемов. Обычно состоит из двух-трех стекол, разделенных дистанционной рамкой с влагопоглощающим материалом. Также есть варианты с одинарным стеклом (иногда несколькими) и непрозрачным заполнением (сэндвич-панель).
• Фурнитура. Комплекс узлов и механизмов, предназначенный для обеспечения фиксации и открывания/закрывания оконных створок в различных положениях. На большинстве ПВХ окон устанавливается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки и прочее.
• Подоконник. Монтажный элемент, при помощи которого перекрывается внутренне пространство снизу оконного блока. Наиболее распространены изделия из пустотелого пластикового профиля. Несмотря на сравнительную дешевизну, обладают достаточными прочностными характеристиками, практичны и неплохо смотрятся. Более изысканные варианты, из цельнолитых армированных полимеров, стоят значительно дороже.
• Отливы. Металлическая или полимерная пластина определенного профиля, которая монтируется со стороны улицы и необходима для отвода воды.
• Дополнительные аксессуары. Такие немаловажные мелочи, как москитные сетки, элементы приточной вентиляции, жалюзи, ролеты и прочее.

В ходе установочных работ также применяются специальные профили для корректного соединения частей блока, панели, формирующие откосы (как наружные, так и внутренние). Некоторые примыкания закрываются нащельниками или декоративными накладками. Наличие или отсутствие данных деталей во многом зависит от конструкции окон конкретного производителя и особенностей монтажа.

Ручка не двигается

Если ручку заклинило, и она не поддается при незначительном усилии, причин может быть несколько: вышел из строя все тот же передаточный механизм, не вовремя сработал фиксатор створки и т. д. Так или иначе, чтобы устранить неисправность, придется извлекать стеклопакет из рамы, ведь иначе до «внутренностей» стеклопакета не добраться. Разумеется, делать это должен профессионал.

Если при открытии/закрытии окна створка цепляется за раму, значит, она провисла. Необходима регулировка петель. Точнее, их нужно немного подтянуть или ослабить при помощи специального Г-образного шестигранного ключа на 4 мм. Кстати, им же корректируют плотность притвора в случае появления сквозняков.

Если же подтягивание петель не привело к нужному результату, вероятно, причина в том, что створка просела слишком сильно, или же при производстве окна были допущены критические ошибки. И в том, и в другом случае придется вызывать мастера.

Сквозняк через уплотнительную прокладку

Необходимость замены фурнитуры или элементов пластиковых окон отсутствует и в данном случае. Чтобы устранить сквозняк, створку следует поджать к раме, следуя описанной выше методике. Выполняя операцию, необходимо проконтролировать соответствие положений между цапфами и взаимодействующими с ними ответными планками. Для выполнения этой работы потребуется лишь набор шестигранных ключей VIRA.

Не исключено, что зацепления между цапфами и их ответными планками может не быть. Если это так, то планки необходимо переместить. Если сквозняк не прекратился, придется вызвать мастера, поскольку причина неисправности может быть обусловлена другими причинами.

Самостоятельное исправление геометрии

Необходимо снять 4 штапика. Работу начинают с длинных частей окна, двигаясь далее по периметру

Процедуру выполняют ножом с мощным овальным лезвием
Нож загоняют в пространство между рамой и штапиком и поворачивают в сторону, выдвигая штапик.

Важно следить, чтобы из створки не выпал стеклопакет, поэтому его нужно придерживать.

Уделяют внимание и упаковке стеклопакета, с использованием лопатки из пластика, препятствующей образованию сколов. В противном случае не избежать утраты герметичности и потере эксплуатационных характеристик окном, ведь между стеклами должно сохраняться вакуумное пространство
Потребуется приготовить подложки, на которые можно устанавливать стеклопакет

Необходимо, чтобы подложки плотно были уложены сверху или по бокам. Когда положение стеклопакета в раме довольно плотное, штапики возвращаются на место.

Штапики устанавливают в обратном порядке – вначале короткие, затем – длинные. Забить штапик поможет специальный молоточек с резиновым покрытием.

Знание информации об устройстве окна и действиях, которые предпринимаются для настройки положения створки, поможет решить возникшие проблемы самостоятельно. При должной подготовке владелец жилья сможет своими руками провести регулировку, ведь вызов мастеров может привести к дополнительным затратам.

Регулировка выполняется в течение короткого промежутка времени, по окончании которого проблема провисания и затрудненного закрывания створки пластикового окна, скорее всего, будет решена. Для того, чтобы точно знать как делать определенные манипуляции, ознакомьтесь с видеоматериалом, представленным в этой статье.

Владислав Добронравов Ведущий технический специалист компании Окна-Медиа Статья подготовлена специально для сайта
https://azaoknom.ru «А за Окном»

Последний вопрос: а стоит ли снимать пластиковое окно своими руками?

На этот вопрос мы ответить точно не можем. Конечно, когда есть выбор и возможность, лучше вызвать специалиста. Окно – предмет достаточно хрупкий и тяжелый. Если забыть закрыть окно или неверно рассчитать свои силы, можно повредить и его, и себя. А еще можно повредить шток и вообще затруднить обратный монтаж окна.

Поэтому, если ваше пластиковое окно барахлит, но при этом все еще находится на гарантии у производителя/поставщика – настоятельно советуем обратиться к нему. Он пришлет мастеров, которые проведут всю «операцию» быстро и безболезненно. При опыте и навыках такой экспресс-демонтаж занимает буквально 30 минут.

Ну а если сроки на гарантию уже вышли, а окно заменить нужно здесь и сейчас – в принципе можно обойтись и своими силами. Впрочем, мы настоятельно советуем привлечь к этому какого-то подручного. Так и веселее, и страховка на всякий случай будет.
