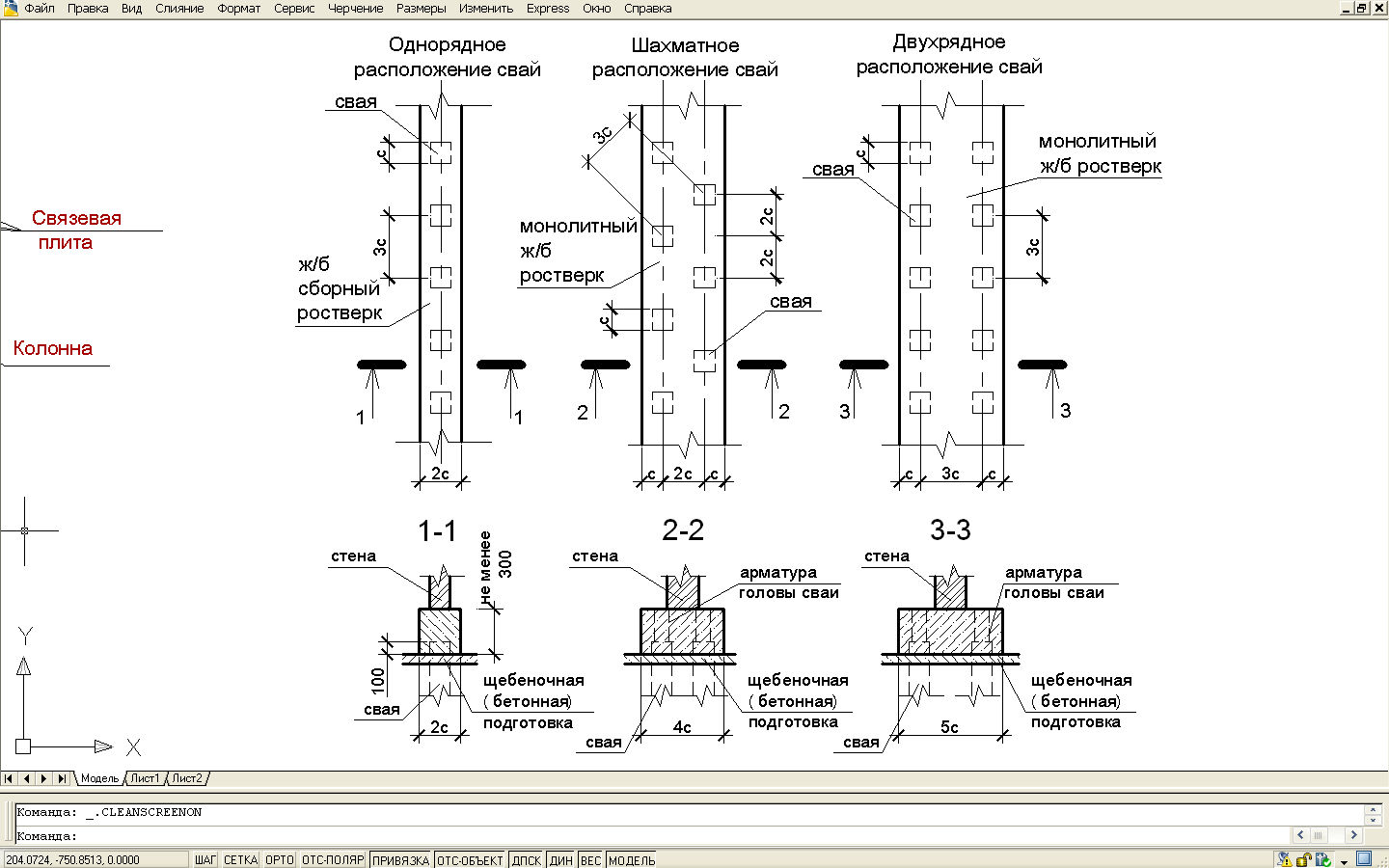

Расстояние от края ростверка до сваи

4.6. Контролируемые параметры и предельные отклонения свайных фундаментов и шпунтовых ограждений.

4.6.1. При устройстве свайных фундаментов, шпунтовых ограждений должны соблюдаться требования, приведенные в таблице 1.

Таблица 1 (СНиП 3.02.01-87, таблица 18)

Контроль (метод и объем)

1. Установка на место погружения свай размером по диагонали или диаметру, м:

Измерительный, каждая свая

Без кондуктора, мм

С кондуктором мм

2. Величина отказа забиваемых свай

Не должна превышать расчетной величины

3. Амплитуда колебаний в конце вибропогружения свай и свай-оболочек

Не должна превышать расчетной величины

4. Положение в плане забивных свай диаметром или стороной сечения до 0,5 м включительно:

а) однорядное расположение свай:

поперек оси свайного ряда

вдоль оси свайного ряда

б) кустов и лент с расположением свай в два и три ряда:

крайних свай поперек оси свайного ряда остальных свай

и крайних свай вдоль свайного ряда

в) сплошное свайное поле под всем зданием или сооружением: крайние сваи средние сваи

г) одиночные сваи

5. Положение в плане забивных, набивных и буронабивных свай диаметром более 0,5 м:

б) вдоль ряда при кустовом расположении свай

в) для одиночных полых круглых свай под колонны

6. Отметки голов свай:

а) с монолитным ростверком

б) со сборным ростверком

в) безростверковый фундамент со сборным оголовком

7. Вертикальность оси забивных свай, кроме свай-стоек

Измерительный, 20% свай, выбранных случайным образом

8. Положение шпунта в плане:

а) железобетонного, на отметке поверхности грунта

б) стального, при погружении плавучим краном на отметке: верха шпунта поверхности воды

в) на отметке верха шпунта при погружении с суши

9. Размеры скважин и уширений буронабивных свай:

а) отметки устья, забоя и уширений

То же, каждая скважина

б) диаметр скважины

То же, 20 % принимаемых скважин, выбранных случайных образом

в) диаметр уширения

г) вертикальности оси скважины

10. Расположение скважины в плане

11. Сплошность ствола свай, выполненных методом подводного бетонирования

Без нарушений сплошности

Измерительный, испытание образцов, взятых из выбуренных в сваях кернов

12. Сплошность ствола полых набивных свай

Ствол сваи не должен иметь вывалов бетона площадью свыше 100 см2 или обнажений рабочей арматуры

Визуальный, каждая свая

13. Глубина скважин под сваи-стойки, устанавливаемые буроопускным способом, для ростверка:

Отклонения не должны превышать, см:

Измерительный, каждая свая по отметке головы сваи, установленной в скважину

14. Требования к головам свай, кроме свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык)

Торцы должны быть горизонтальными с отклонениями не более 5 мм, ширина сколов бетона по периметру сваи не должна превышать 50 мм, клиновидные сколы по углам должны быть не глубже 35 мм и длиной не менее, чем на 30 мм короче глубины заделки

Технический осмотр, каждая свая

15. Требования к головам свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык)

Торцы должны быть горизонтальными с отклонениями не более 0,02, не иметь сколов бетона по периметру шириной более 25 мм, клиновидных сколов углов на глубину более 15 мм

Технический осмотр, каждая свая

16. Монтаж сборных ростверков:

Измерительный, каждый ростверк

Смещение относительно разбивочных осей, мм

Отклонения в отметках поверхностей, мм

а) фундаменты жилых и общественных зданий

б) фундаменты промышленных зданий

17. Смещение осей оголовка относительно осей сваи

То же, каждый оголовок

18. Толщина растворного шва между ростверком и оголовком

19. Толщина шва после монтажа при платформенном опирают

Не должна превышать 8 мм

20. Толщина зазора между поверхностью грунта и нижней плоскостью ростверка в набухающих грунтах

Не менее установленной в проекте

Измерительный, каждый ростверк

21. Толщина растворного шва безростверковых свайных фундаментов:

Должна быть, мм, не более:

между плитой и оголовком

между стеновой панелью и оголовком

Примечание: d — диаметр круглой сваи или меньшая сторона прямоугольной.

голоса

Рейтинг статьи

Оглавление

1. Общие указания

2. Размеры, конструктивные требования

5. Приемка, перевозка и хранение

Дата введения	01.04.1963
Добавлен в базу	01.09.2013
Завершение срока действия	01.01.1979
Актуализация	01.01.2019

Этот документ находится в:

• Раздел Строительство
  • Раздел Нормативные документы
    • Раздел Документы Системы нормативных документов в строительстве

Организации:

14.12.1962	Утвержден	Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства)
Разработан	ЦНИИС
Разработан	ГПИфундаментпроект
Разработан	Союздорпроект Минтрансстроя

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Особенности самостоятельного строительства

Устройство фундамента из буронабивных составляющих несложно при строительстве своими руками. Ручным буром нужного диаметра выполнят скважину в 2 – 3 метра глубиной. Буронабивная основа может получаться сечением от 15 до 40 см. Технология ТИСЭ дает возможность применить специальный фундаментный бур для  получения скважины Ø 20 см с уширением на дне 40 см, 60 см возможно применение таких буров на приводных механизмах. Для уверенного прохождения в твердый слой залегающих пород, скважину бурят ниже уровня промерзания, где слои уплотнены. У средних, сухих грунтов несущая способность составляет 6 кг/см². Посмотрите видео, как рассчитать расстояние между сваями и разместить их.

Существенный плюс изготовления железобетонных составляющих при строительстве в одиночку –возможность приготовления малых объемов бетона для каждой заливки. Другие виды фундаментного устройства требуют единовременно гораздо большего количества готового раствора.

Потребность материалов для получения изделий с заданными свойствами видна из таблицы:

Таблица потребности материалов

Числовые показатели и допуски при ударной технологии складирования свай

Схема строповки свай.

Числовые значения и допуски ударной энергии (кДж) могут иметь следующие выражения:

для трубчатых молотов:

E = 0,90 Q h,

для штанговых молотов:

E = 0,40 Q h,

где Q представляет собой допуск веса ударной области молота, H, h – допуски высоты падения ударной области молота.

Для одного удара номинальная энергия, как показывает схема расчета, должна быть такой: Eh > 25P, где P представляет собой расчетную нагрузку на сваю.

Полученное значение служит для подборки буронабивных молотов (по определенным справочникам), после чего его проверяют при помощи коэффициента используемости прибора.

Последний получают из отношения веса буронабивных молотов и сваи к энергии удара:

K = (Q1 + q) / Eh, где Q – это реальный вес буронабивного молота, а q – масса сваи (включая вес подбабка и наголовника). Данный показатель колеблется от 3,5 до 6 в зависимости от материала сваи и конструкции молота. К примеру, для забивки деревянных свай при помощи свайштангового дизель-молота k = 3,5, а с помощью трубчатого – k = 6, Л = 5.

Комплектация буронабивных молотов содержит в основном наголовник, который служит для закрепления сваи в направляющих сваебойной конструкции, защита головы сваи от механических повреждений ударами молота и пропорционального распределения удара по объему сваи. Внутреннее сооружение наголовника должно быть аналогичным размерам головы сваи и ее очертанию.

Копры и принцип их работы

Составляющие процесса изготовления буронабивных свай с креплением глинистым раствором: а – бурение скважины; б -устройство расширенной полости; в -установка арматурного каркаса; г -установка бетонолитной трубы; д –бетонирование скважины.

Для забивки свай и удержания положения буронабивных молотов, подъема и установки используют специализированные подъемные механизмы – копры. Основной элемент конструкции копры – это стрела, по периметру которой монтируется молот для забивки заблаговременно перед его погружением ввиду правил безопасности.

Сваи наклонного типа погружают копрами наряду с наклоняющей стрелой. Копры могут быть оборудованы на рельсовом ходу (универсальные стальные башенного образца) либо иметь самоходную конструкцию – на основе тракторов, автомашин, кранов и экскаваторов. Универсальные виды копр обладают достаточно внушительной массой (вместе с лебедкой достигают 20 т). Демонтаж и монтаж данных копр и сооружение для них рельсовых путей – это довольно трудоемкие процессы. Таким образом, их используют для забивки свай в длину более, чем 12 м, при достаточно большом объеме свайных работ на конкретном объекте. Наиболее известные в промышленном и гражданском строительстве сваи имеют длину 6-10 м.

Эти буронабивные приборы обладают большой маневренностью и оборудованы устройствами, которые механизируют процесс подтаскивания и подъема сваи, монтаж головы сваи в наголовник и разравнивание стрелы.

Распределение нагрузки

Монтаж свай

Каждая стойка в отдельности может просесть или быть выдавлена вспучиванием при промерзании грунта. В таком случае произойдет перераспределение нагрузки, нарушение устойчивости здания. Решение проблемы объединяет отдельные столбы в единой связке – ростверке, увязывающем лентой или плитой все элементы. Для этого из верхней части бетонных цилиндров выпускаются края армирующего каркаса. Конструктивное решение должно учитывать количество точек опоры, расстояние между ними в свету, расположение несущих стен. Материалом служит наливной или сборный железобетон, стальной профиль, деревянный брус. Проектируют, исходя из выбранной конструкции будущего дома. Стальное профиль не самый лучший выбор – металл подвергается агрессивному воздействию окружающей среды, поэтому нуждается в постоянном поддержании защитного покрытия. Больше всего достоинств имеет такое решение, как монолитная заливка. Для наборного варианта потребуется подъемный механизм. Да и подвижность у него выше.

Отклонение шпунта

Установленные шпунты Рассмотрим теперь, какие существуют отклонения шпунта и способы их устранения.

Веерность – это отклонение шпунта от вертикального уровня в плоскости створа. Веерность с наклоном вперёд обычно возникает при забивке одного шпунта или нескольких сразу на полную глубину. Она увеличивается с забиванием каждого последующего шпунта. Для устранения отклонения веерности необходимо механизм забивки смещать от центра тяжести погружаемого шпунта в противоположную сторону отклонения на 10–20% от ширины шпунта. При небольших отклонениях устранить веерность можно оттягивая шпунт во время его углубления в противоположную сторону направления отклонения. Если его показатель превышает допуски, то устранение его происходит с помощью применения клиновидных шпунтов. Клиновидность шпунта (отношение разности ширины нижней и верхней части к её длине) должна составлять до 0,5%.

Уход из створа – это отклонение от вертикального уровня в плоскости перпендикулярной створу.Обычно возникает при недостаточном отслеживании вертикального уровня размещения шпунта. Это может произойти ещё на начальной стадии закладки, когда его длина над нулевым уровнем достаточно большая. Причины увлечения шпунта от его вертикально положения могут быть разные. Это недостаточная жёсткость направляющего устройства, давление троса от крана на верхний конец шпунта в горизонтальном направлении или же в элементарном присутствии в грунте каких-либо препятствий. Если это отклонение не превышает проектной нормы, то выправить его можно при погружении последующих шпунтов путём оттягивания тросом в противоположную отклонению сторону. Если же превышает допуск, то его следует убрать и произвести погружение заново, соблюдая все уровни

Отклонение шпунта по уровню погружения

Вертикально погруженный шпунт Уход шпунта ниже проектной отметки из-за погружения смежного шпунта возникает при углублении соседнего шпунта из-за большого сопротивления в замке. Чтобы предотвратить такое отклонение, необходимо соединить между собой с помощью сварки или соединительных болтов ранее погружённые шпунты до проектной отметки. Погружение шпунта на недостаточную глубину из-за возникающих препятствий в грунте или сильного трения в замках. Способ устранения такого отклонения заключается в поднятии нескольких погружённых шпунтов на 0,5–0,8 м и обратном их погружении на необходимую глубину. Если же причина обусловлена наличием постороннего предмета, то углубление проблемного шпунта следует прекратить и перейти к погружению последующих конструкций. После успешного их погружения, возвращаемся к проблемному шпунту и погружаем по направляющим его двух соседних шпунтов.

Изучение характеристик грунта

Несущая способность буронабивной сваи будет во многом зависеть от прочностных характеристик основания. В первую очередь стоит выяснить прочностные показатели грунтов на участке. Для этого пользуются двумя методами: ручным бурением или отрывкой шурфов. Грунт разрабатывается на глубину на 50 см больше, чем предполагаемая отметка фундамента.

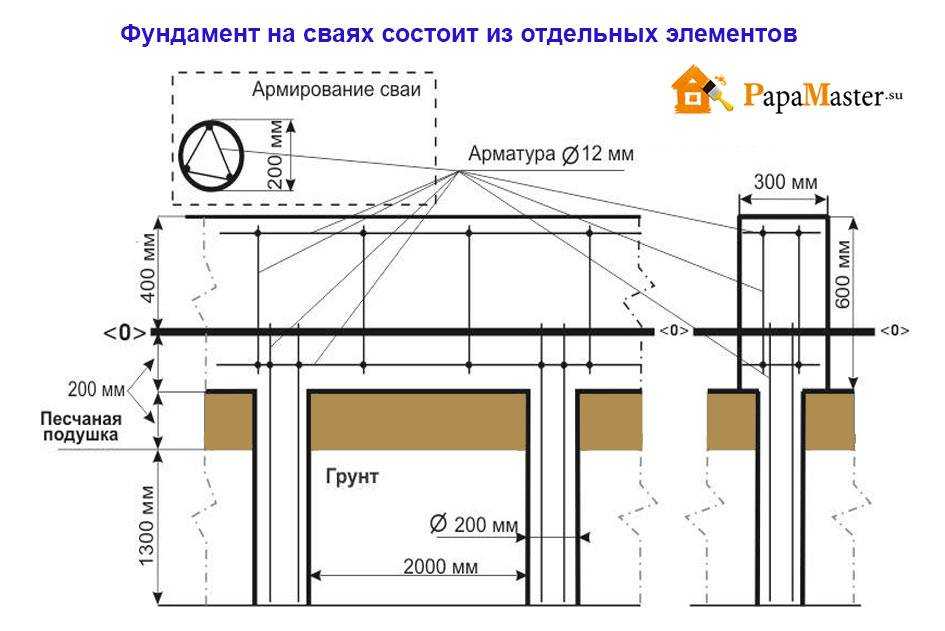

Схема буронабивного фундамента

Перед тем, как рассчитать свайный фундамент рекомендуется ознакомиться с ГОСТ «Грунты. Классификация» приложение А. Там представлены основные определения, исходя из которых, тип грунта можно определить визуально.

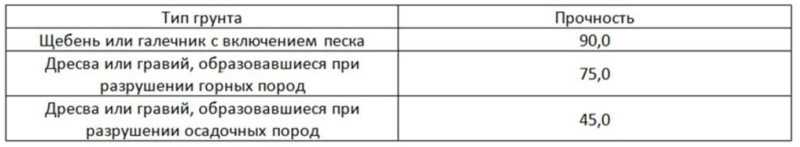

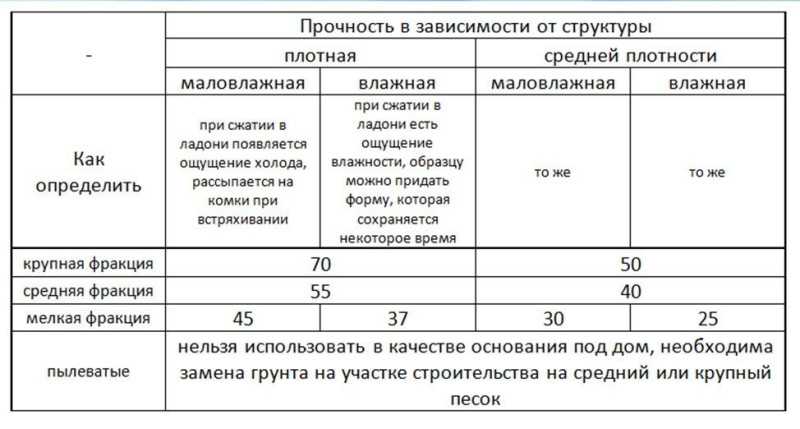

Далее потребуется таблица с указанием прочности грунта в зависимости от его типа и консистенции. Все необходимые для расчета характеристики приведены на картинках ниже.

Глинистая почва в области подошвы сваиГлинистая почва по длине сваиПесчаный грунтКрупнообломочные породы

Монтаж винтовых свай

Основные этапы установки свайно-винтового фундамента:

1. Привязка проекта здания к строительному участку и разметка свайного поля

Важные технологические допуски: отклонение фактического положения свай от проектного не должно превышать 20-30% их диаметра

2. Разработка приямков для установки винтовых свай

Разработка приямков на глубину 0,5м. или на глубину промерзшего грунта в том случае, если монтаж осуществляется в зимний сезон

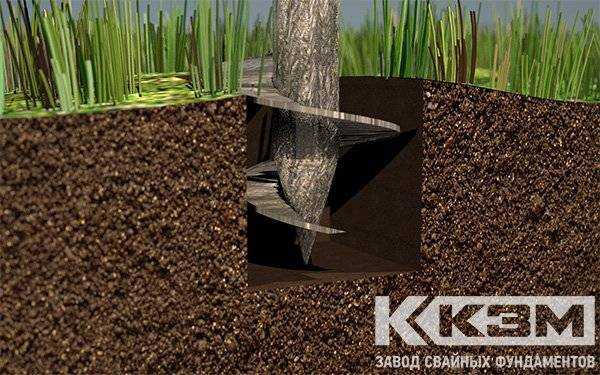

3, Установка винтовых свай, начиная с угловой сваи и далее, согласно плану фундамента

Важные технологические допуски: глубина первоначальной установки свай должна быть равна не менее 4-5 диаметров лопасти

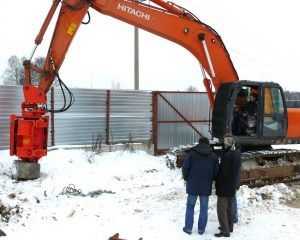

4. Монтаж винтовых свай вручную или машинным методом

Важные технологически допуски: глубина залегания лопастей свай должна быть ниже уровня промерзания грунта (определяется согласно СНиП 23-01-99 «Строительная климатология»), вертикальность погружения сваи в грунт (определяется с помощью гидравлического уровня или геодезического прибора, допустимое отклонение – 2% от длины сваи)

Важные технологические допуски: геометрически выдержанная горизонталь подрезки, контроль осуществляется с помощью геодезического прибора

6. Бетонирование внутренних полостей установленных свай

Бетонирование внутренних полостей свай. Осуществляется для вытеснения кислорода из внутренней полости сваи и предотвращает коррозию изнутри

7. Разработка опорной конструкции фундамента

Разработка опорной конструкции – заключается в приваривании оголовков и установки ростверка согласно плану фундамента

Сбор нагрузок

Перед расчетом буронабивного фундамента также необходимо выполнить сбор нагрузок от всех вышележащих конструкций. Потребуется два отдельных вычисления:

• нагрузка на сваю (с учетом ростверка);
• нагрузка на ростверк.

Это необходимо потому, что отдельно будет выполнен расчет ростверка свайного фундамента и характеристик свай.

При сборе нагрузок необходимо уесть все элементы здания, а также временные нагрузки, к которым относится масса снегового покрова на крыше, а также полезная нагрузка на перекрытие от людей, мебели и оборудования.

Для расчета свайно-ростверкового фундамента составляется таблица, в которую вносится информация о массе конструкций. Чтобы рассчитать эту таблицу, можно пользоваться следующей информацией:

Конструкция	Нагрузка
Каркасная стена с утеплителем, толщиной 15 см	30-50 кг/кв.м.
Деревянная стена толщиной 20 см	100 кг/кв.м.
Деревянная стена толщиной 30 см	150 кг/кв.м.
Кирпичная стена толщиной 38 см	684 кг/кв.м.
Кирпичная стена толщиной 51 см	918 кг/кв.м.
Гипсокартонные перегородки 80 мм без утепления	27,2 кг/кв.м.
Гипсокартонные перегородки 80 мм с утеплением	33,4 кг/кв.м.
Междуэтажные перекрытия по деревянным балкам с укладкой утеплителя	100-150 кг/кв.м.
Междуэтажные перекрытия из железобетона толщиной 22 см	500 кг/кв.м.
Пирог кровли с использованием покрытия из
листов металлической черепицы и металлических	60 кг/кв.м.
керамочерепицы	120 кг/кв.м.
битумной черепицы	70 кг/кв.м.
Временные нагрузки
От мебели, людей и оборудования	150 кг/кв.м.
от снега	определяется по табл. 10.1 СП «Нагрузки и воздействия» в зависимости от климатического района

Собственный вес фундаментов и ростверка определяется в зависимости от геометрических размеров. Сначала требуется вычислить объем конструкции. Плотность железобетона при этом принимается равной 2500 кг/куб.м. Чтобы получить массу элемента, нужно объем умножить на плотность.

Каждую составляющую нагрузки нужно умножить на специальный коэффициент, который повышает надежность. Его подбирают в зависимости от материала и способа изготовления. Точное значение можно найти в таблице:

Тип нагрузки	Коэффициент
Постоянная для: — дерева — металла — изоляции, засыпок, стяжек, железобетона — изготавливаемых на заводе — изготавливаемых на участке строительства	1,1 1,05 1,1 1,2 1,3
От мебели, людей и оборудования	1,2
От снега	1,4

Руководства по монтажу свайно-винтовых фундаментов

Приступая к установке фундамента на винтовых сваях, необходимо тщательно ознакомиться со следующими сборниками строительных нормативов:

СП 24.13330.2011 «Свайные фундаменты». Это один из последних кодексов правил в данной сфере, который позволит даже неопытному строителю без грубых ошибок установить свайно-винтовый фундамент с нуля

В своде правил особое внимание уделяется проектированию оснований такого типа: приводятся методы расчета способности свай выдерживать нагрузки как по теоретическим выкладкам, так и исходя из практического опыта, описывается расчет свайных и свайно-плитных фундаментов по видам деформаций, указываются важнейшие аспекты проектирования свайных оснований при реконструкции строений и установке свайных полей большого размера. Также подробно рассматриваются нюансы проектирования фундаментов на сваях в случае малоэтажных зданий, опор ЛЭП, в просадочных и набухающих почвах, на закарстованных и подрабатываемых территориях, в сейсмически опасных районах.Скачать СП 24.13330.2011

СП 50-102-2003 «Проектирование и устройство свайных фундаментов»

Данный нормативный документ был разработан ранее СП 2011 (которое во многом и создавалось на его базе), поэтому во многом дублирует эти правила, но есть и существенные отличия. Из СП 2003 года строитель узнает много полезной информации именно об обустройстве фундамента на винтовых сваях. Свод правил описывает монтаж предварительно изготавливаемых свай: забивных и вибропогружаемых, вдавливаемых, винтовых и бурозавинчиваемых

Не обошли вниманием авторы нормативов и установку свайных изделий, которые изготавливаются непосредственно на строительной площадке: буронабивных и буроинъекционных. Здесь можно получить много ценных сведений о монтаже фундаментов на сваях при реставрации зданий и контроле качества проведенных работ.Скачать СП 50-102-2003

СНиП 2.02.03-85 «Свайные фундаменты». Это самый первый свод правил, касающийся фундаментов на винтовых сваях, разработанный еще в советские времена. В нем подробно описываются нюансы каждого вида свайных изделий и приводятся основные инструкции по расчету способности их столбов выдерживать нагрузки в случае свай-стоек, забивных свай висячего типа и свай-оболочек, которые устанавливаются без изъятия почвы, висячих, набивных и буронабивных свай, винтовых свай. Также имеются примеры расчета свайных фундаментов и их оснований по способности деформироваться. Из СНиП можно узнать также о нюансах конструирования свайных оснований на различных видах почв.Скачать СНиП 2.02.03-85.

СНиП 2.02.01-83 Основания зданий и сооружений. Скачивайте тут. СНиП 2.03.01-84 Бетонные и железобетонные конструкции.

Все документы, которые Вы можете скачать на данной странице, представлены в формате PDF. Открыть их можно любым современным браузером (Firefox, Яндекс.Браузер, Google Chrome и т.д.).

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

• шаг свай;
• длина сваи до края ростверка;
• сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле:
P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

• P — нагрузка, которую без разрушения выдерживает одна свая;
• R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
• S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
• u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
• fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
• li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
• 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Преимущества свайных фундаментов

Свайные конструкции обладают следующими преимуществами:

• надежность конструкции;
• простота строительных работ;
• быстрая установка;
• минимальная осадка;
• отказ от обширных земляных работ;
• возможность использования на слабых и болотистых грунтах;
• возможность строительства на неровных поверхностях;
• возможность выполнения работ в любое время года.

К недостаткам относятся:

• сложность проведения расчетов;
• невозможность применения для многоэтажных зданий;
• необходимость наличия при монтаже специальной техники;
• невозможность монтирования в местах залежи скальных пород и горизонтально подвижных грунтов;
• отсутствие в зданиях подвальных помещений;
• низкое качество при самостоятельном изготовлении и установке свай.

Конструкционные особенности армопояса

Порядок, последовательность обустройства, расчеты прочности и размеров ростверка изложены в СНиПах 2.03.01-84, II-17-77 и 2.01.07-85. Соединение ростверка с опорами свайного фундамента зависит от вида свай.

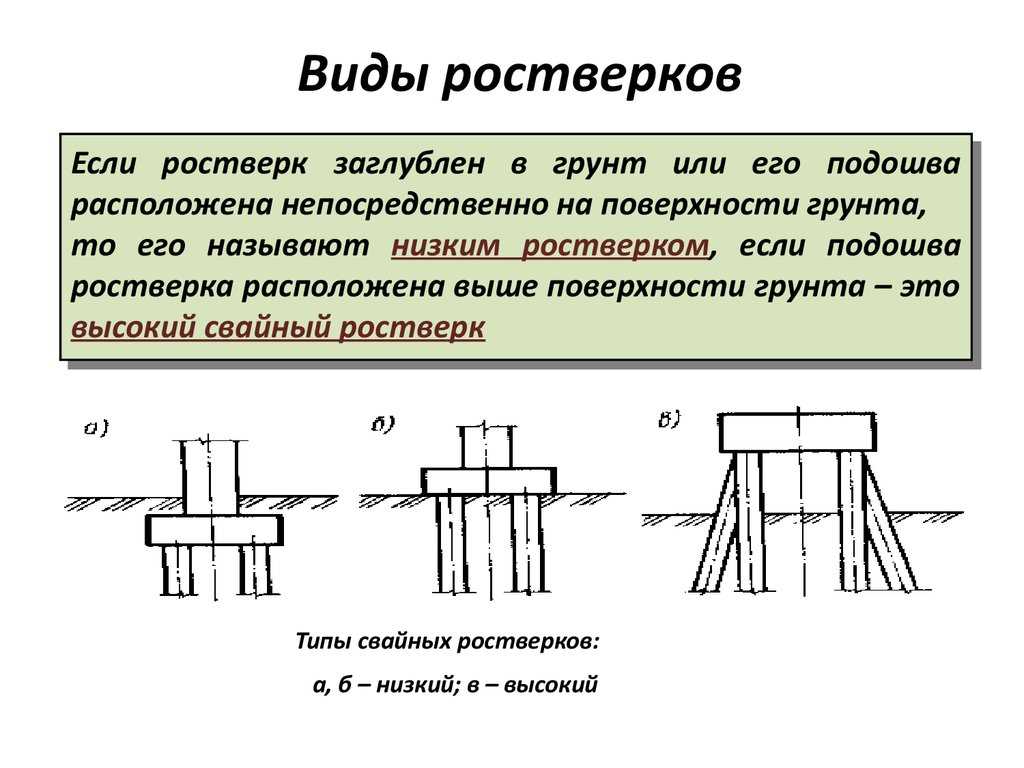

Форма несущей конструкции зависит от распределения нагрузки стен, кровли и внутреннего содержимого дома:

• Квадратную форму сечения бетонный пояс имеет в случае, если давление строения приходится на центр свай,
• При смещенной от центра (внецентренной) нагрузке пояс изготавливают в форме прямоугольника, соотношения сторон которого рассчитывают исходя из несущей способности свай, вида, способа крепления ростверка к поверхности опоры, уровня смещения нагрузки от центра.

В подготовленную опалубку для заливки бетонной ленты, монтируется армокаркас на расстоянии минимум 5 см от края деревянных стенок. Нижний слой армопояса укладывается на оголовок сваи, если ростверк заливается и перекрывает верх опоры на 5 см.

Армирование стакана сваи проводится с внутренней и наружной стороны металлическими стержнями. Количество продольных стержней в месте соединения опорного столба и ростверка минимум четыре, расстояние между ними 5-10 см.

• Армопояс представляет собой квадратный или прямоугольный каркас, состоящий из верхнего и нижнего продольного пояса, соединенного вертикальными и горизонтальными перемычками.
• Перемычки изготавливают в виде отдельных обрезков арматуры, которые крепятся с помощью сварки или проволоки к продольным стержням, или изготовленными изогнутыми из арматуры хомутами в виде прямоугольников. Хомуты сложно монтировать на всю длину ростверка, но они менее подвергаются коррозии.

Устанавливается каркас на специальные пластиковые фиксаторы, которые надежно крепят прут в специальных пазах, выдерживают необходимую высоту установки внутри опалубки и не подвергаются коррозии.

• Количество стержней в нижнем и верхнем поясе четыре, две внизу и две наверху. Расстояние между ними 10 см. Вертикальные стержни устанавливаются на расстоянии минимум 40 см друг от друга.
• Верх и низ каркаса соединяют между собой перемычками с шагом минимум 20 см.
• Не допускается соединение между собой прутьев арматуры в углах. Угловое соединение проводят с помощью Г- и П-образно изогнутых стержней. На углы ростверка приходится наибольшая нагрузка, чтобы избежать повреждений в местах соединения, примыкание делается на расстоянии 70 см от угла.

Между собой стержни скрепляют с помощью сварки или вязки. Сваривание повреждает металл, в местах соединения увеличивается риск появления коррозии, а при чрезмерной нагрузке шов может треснуть и разорваться.

Поэтому строители предпочитают связывать арматуру между собой металлической проволокой толщиной 1 – 1,4 мм.

Виды свай

Сваи очень разнообразны, что зависит от:

• материала, используемого при производстве;
• способа изготовления;
• глубины заложения (короткие и длинные);
• формы поперечного и продольного сечений;
• способа заглубления в грунт.

Материалами для изготовления свай могут быть:

• Дерево. Используются твердые породы деревьев. Деревянные сваи обрабатываются различными препаратами для предотвращения быстрого гниения. Редко применяются по причине недолговечности.
• Бетон, железобетон. Сваи получаются крепкими и долговечными, при наличии специальной техники могут изготавливаться прямо на месте. Являются самыми распространенными.
• Сталь. Сваи крепкие и надежные, но имеют большой вес. При монтировании стальных опор диаметром более 100 мм и длиной больше 3 м необходимо крановое оборудование. Такие сваи необходимо обрабатывать антикоррозионными препаратами.

В зависимости от способа погружения в землю сваи бывают:

• забивными, они заглубляются в грунт с использованием специальной техники;

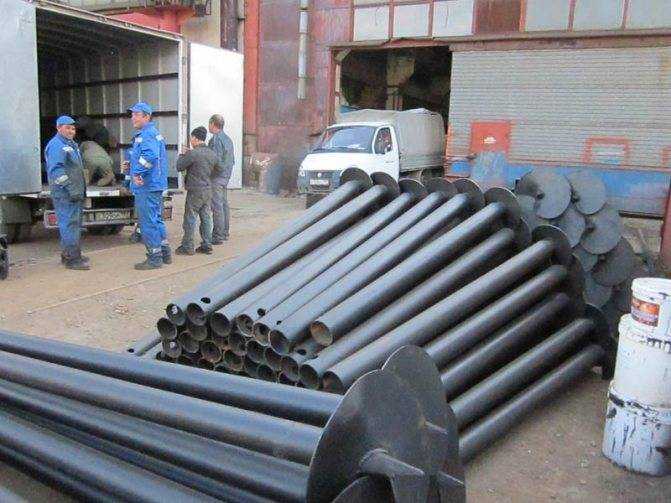

• стальными винтовыми, благодаря концам в виде сверла легко завинчиваются в грунт с помощью специальных машин;
• железобетонными буровыми, устанавливаются в пробуренные скважины;
• бетонными и железобетонными набивными, изготавливаются непосредственно в скважинах путем укладки бетонной смеси.

Основные показатели для расчета

Для буронабивных свай количество, размеры, расстояние между ними в свету выбирают исходя из следующих условий:

• Свойства грунта;
• Общий вес конструкции, включая сами опоры;
• Наличия в проекте цокольных, подвальных помещений;
• Прогноз изменения условий эксплуатации (возможность подтопления, подработки, техногенного и вибрационного воздействия соседних объектов);
• Климатическая зона (плюсовых температур или глубокого промерзания).

Стандарты заглубления буронабивных свай

По результатам исследований показатели для почв и пород, климатического районирования берутся из таблиц. Удельный вес строительных материалов, для определения суммарного показателя, указан в справочниках.

При совпадении типовых показателей можно воспользоваться сводными таблицами. По сопротивлению почвы и диаметру столба определяется величина несущей способности одной опоры. Расчетная величина часто оказывается ниже фактической, полученной в результате испытаний. Это объясняется применением осредненных табличных значений величин.

При глубине до 3 м рекомендуется выбирать сечение бетонного стержня диаметром от 30 см (п.15.2.,СП 24.13330.2011;СНиП 2.02.03-85; п.1810.3.5.2.2, Международного строительного кода IBC -2009).Подошва колонны выступает на 100 мм. Пример: для 300-мм столба подошва – Ø 500 мм.

Допустимые отклонения

Закручивание сваи В отличие от других, монтаж свай по своей технологии предполагает некоторые отклонения от проектных показателей в горизонтальной и вертикальной плоскости. Постепенное ввинчивание свай требует постоянной проверки всех уровней.

Даже если вначале процесса конструкция выставлена идеально, то при погружении в любой момент могут возникнуть отклонения. Причиной этого может быть неоднородность почвы или любые иные препятствия.

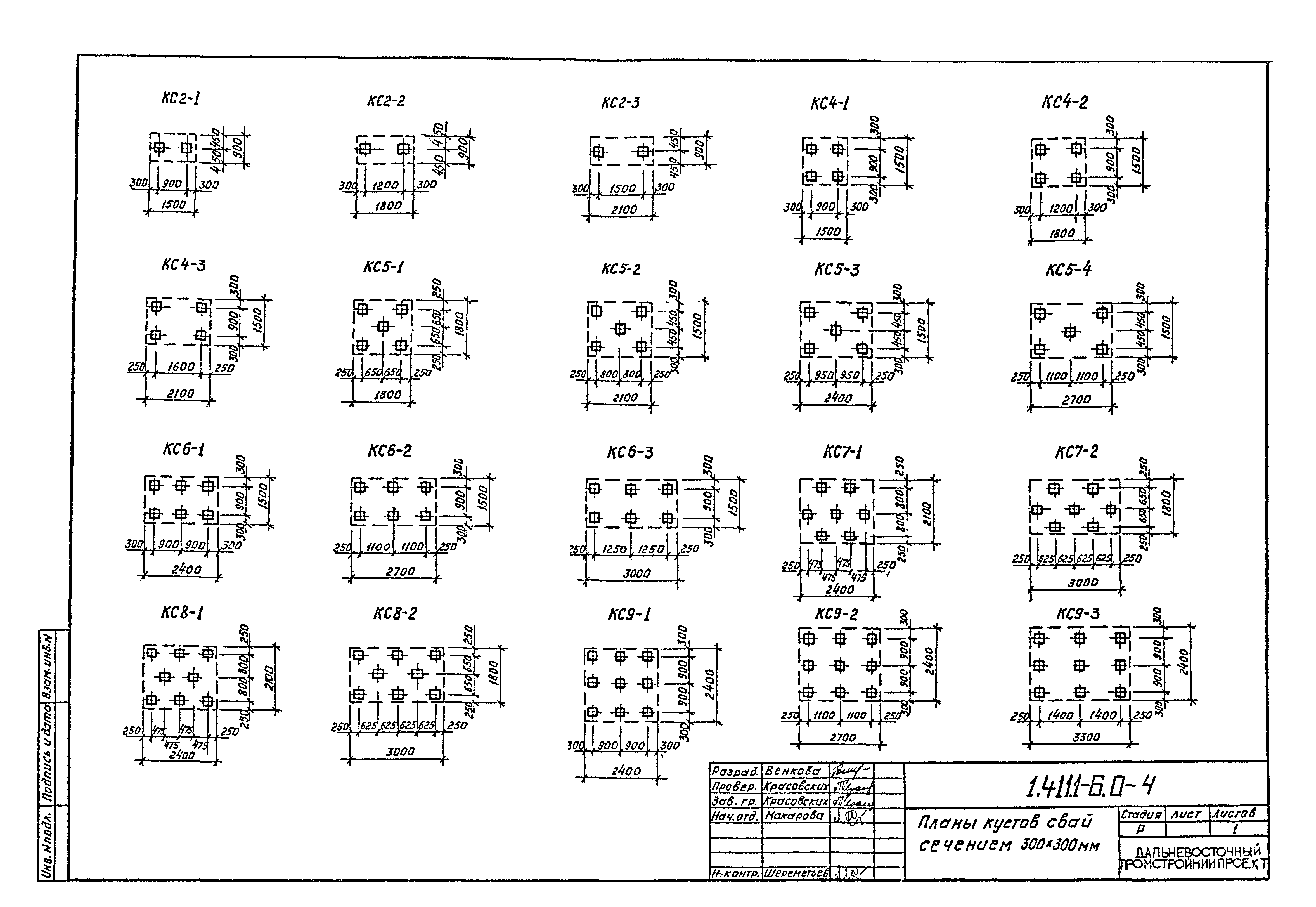

Приведём некоторые показатели допустимых отклонений при углублении свай. Во время монтажа стержней прямоугольной и квадратной формы, полых, а также круглых забивных диаметром менее 50 см допустимые отклонения при расположении в одном ряду составляют вдоль оси ряда – 0,3d, поперёк – 0,2d (d – диаметр сваи с круглым сечением или длина меньшей стороны стержня прямоугольной формы). Для одиночных стержней – 5 см, для колонн – 3 см. Если стержни располагаются в несколько рядов, так называемым кустовым или ленточным способом, то допустимые отклонения составляют:

• для крайних: по оси ряда – 0,3d, на пересечении ряда – 0,2d;
• для остальных: по оси ряда – 0,3d, на пересечении ряда – 0,3d.

Отклонения для пустотных стержней с диаметром 0,5–0,8 м и буронабивных свай с диаметром, превышающим 0,5 метра:

• при ленточном размещении: по оси ряда – 15 см, на пересечении ряда – 10 см;
• при кустовом размещении: по оси ряда – 15 см, на пересечении ряда – 15 см.

Для пустотелых круглых стержней под колонны допустимые отклонения составляют 8 см.

Общее количество свай с отклонениями от количества их по проекту не должны превышать:

• при ленточном размещении – не более четверти всех используемых свай;
• при сваях колоннах – 5% от всех установленных свай.

Такие отклонения не считаются критичными и почти полностью устраняются в процессе монтажа обвязки или крепления оголовков. Вертикальное размещение стержней необходимо осуществлять намного точнее.
