Установка встроенного холодильника: как установить, монтаж, схема, чертежи и размеры

Фасады и двери встраиваемых холодильников

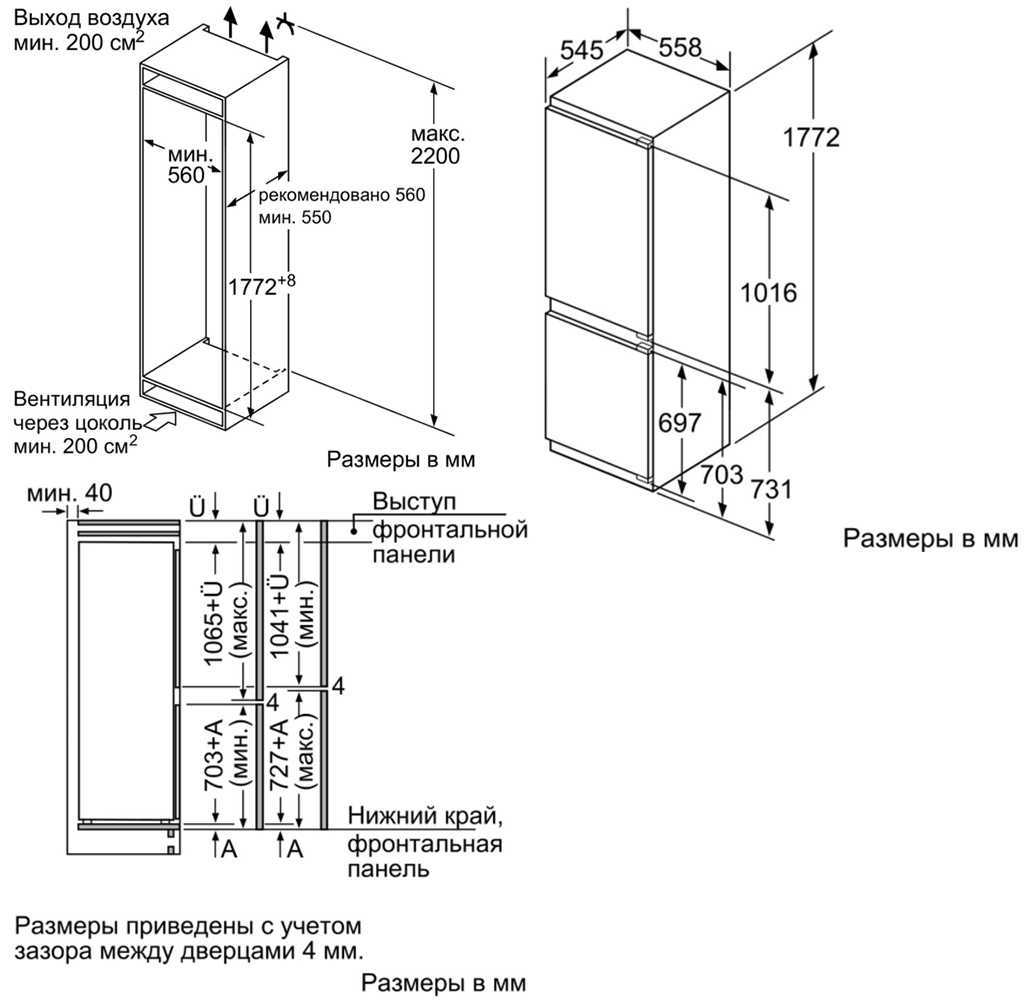

К каждой встраиваемой модели прилагается схема монтажа или инструкция, где подробно указаны размеры фасада и дверок при заданных параметрах устройства.

Ширина шкафа для встройки должна быть больше собственной ширины холодильника на 2-3 см. У самой популярной двухкамерной модели Liebherr IKB 3560 со стандартной шириной 55,9 см ширина дверцы должна составить от 56 до 57 см.

Толщину самой двери рекомендуется выбирать в пределах от 16 до 19 мм, ширину зазора между дверями холодильника и шкафа — не меньше 3 мм

Важно, чтобы вес двери не превышал значений, указанных в инструкции для каждой модели

Фасад необходимо подобрать так, чтобы он полностью перекрывал и дверь устройства, и зазоры до боковых стенок шкафа. Способ крепления фасада также указан в инструкции. Некоторые производители, например, «Бош», прикладывают отдельную схему монтажа фронтальных панелей с указанием всех размеров.

Как отпаять светодиод от алюминиевой платы: замена диода в СМД лампе, как демонтировать один светодиод с ленты или пластины
Вредны ли светодиодные лампы для здоровья человека, влияют ли они на зрение или вреда нет, болят ли глаза от их света, что делать, если дома много таких, есть ли от них польза
Electronic ballast: способы реализации электронного балласта для люминесцентных ламп, схемы устройства

Как сделать шкаф для встроенного холодильника

Конструкция шкафа-пенала для встроенного холодильника предельно проста и понятна. Это такой же шкаф, с дном и регулируемыми ножками, как и остальные напольные модули нижнего ряда кухни. А остальные размеры пенала определяются чертежами в прилагаемой к холодильнику инструкции. Нередко в модульных кухнях типа Икеа и Леруа предусмотрены готовые модули пеналов для встроенных холодильников. Они рассчитаны на встройку большинства моделей и легко адаптируются под другие. Перед покупкой убедитесь, что ваша модель холодильника из их числа.

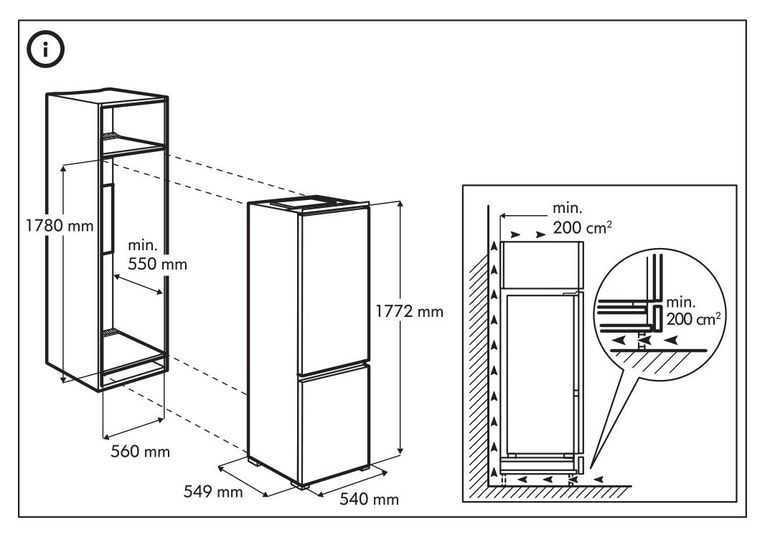

Размеры шкафа для встраиваемого холодильника

Как правило, вся «встройка» кухонной бытовой техники рассчитана на глубину стандартных модулей – 550-560мм. Встраиваемые холодильники – не исключение. Они также рассчитаны на глубину шкафов в 560мм, и при проектировании можно выровнять фасадную часть пенала с остальными модулями кухонного гарнитура.

Ширина шкафа для встраиваемого холодильника составляет порядка 600мм. Тут важен внутренний размер (минимум 560-570мм для большинства моделей), а внешний габарит определяется толщиной материала корпуса и стандартами для фасадов, если они есть.

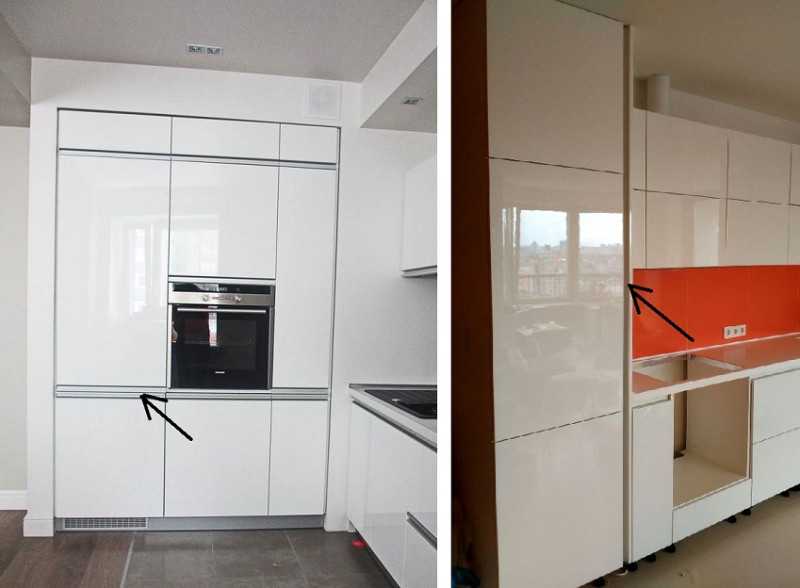

Последнее время популярностью пользуются так называемый профиль Gola в дизайне кухонной мебели без ручек. Первые накладываются на фасад, а вторые – встраиваются в корпус кухонных тумб и навесных шкафов. Для пеналов характерно вертикальное расположение ручек типа Gola – а значит, ширина шкафа для встроенного холодильника увеличится на ширину профильной ручки

При накладных профильных ручках в горизонтальном исполнении важно правильно рассчитать высоту фасадов для корректного открывания

В качестве дна для шкафа под холодильник можно использовать специальный поддон с вентиляционными отверстиями. Обойдется он несколько дороже. Также в продаже кухонных комплектующих есть специальные вентиляционные решетки для оформления цоколя холодильника.

Наиболее распространены две конструкции шкафа для встраиваемого холодильника. Как встроить холодильник в шкаф — во многом определяется схемой встройки от производителя:

Нужно ли приподнимать основание на высоту 200мм и оставлять зазор для вентиляции сверху?
Или достаточно просто выделить нишу нужного размера внутри (1770х540х540).

Высота шкафа может быть любой, по желанию. Чаще всего ее делают вровень с навеской верхних шкафов кухни, в пределах 2000-2400мм от уровня пола. Как видно на чертеже, задней стенки у шкафа под встроенный холодильник нет.

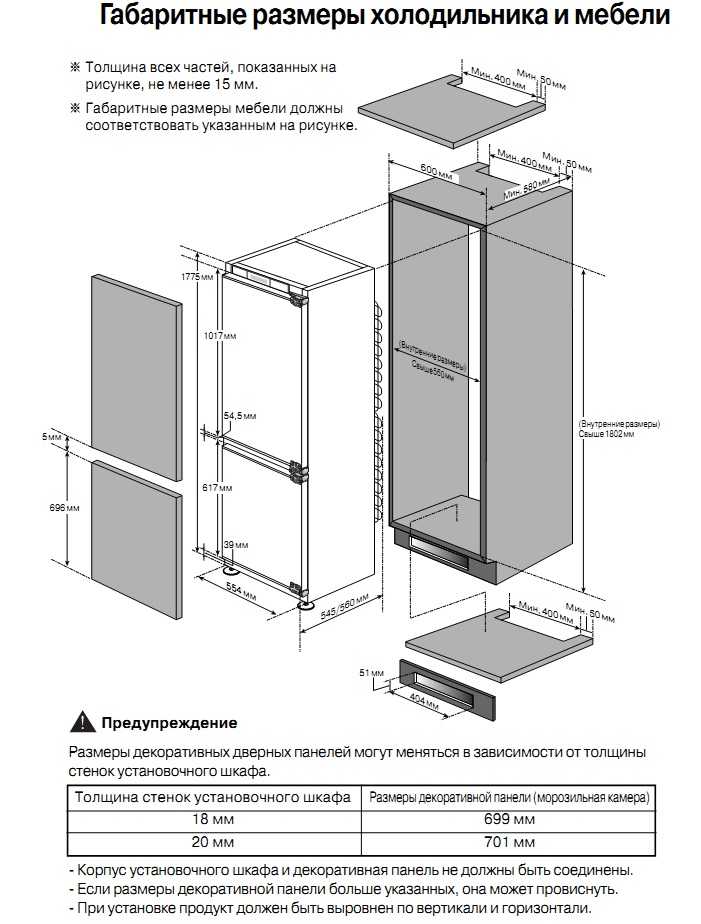

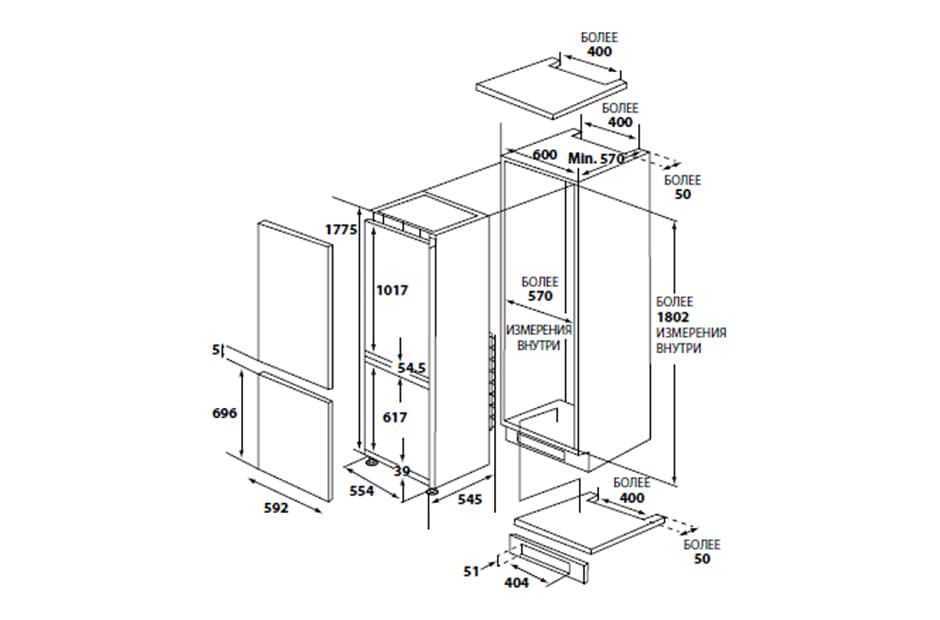

Размеры фасадов для шкафа со встроенным холодильником

В зависимости от модели, встроенный холодильник может иметь одну цельную накладную дверцу либо две отдельных, расположенных друг над другом.

Иногда на две дверцы также ставят цельный фасад, но это неудобно в дальнейшей эксплуатации.

При расчете размеров фасадов для встроенного холодильника также опираются на данные схемы встраивания конкретной модели. Обычно стараются нижний фасад выровнять по высоте с остальными фасадами напольных тумб. Но если кухонная столешница завышена до уровня 900-950мм, это не всегда возможно. А вот под стандарт 850мм с высотой нижних модулей без ножек 720мм «подгоняется» легко. Благодаря этому, дизайн кухни смотрится целостно и гармонично.

Особенности и преимущества использования

Огромный плюс в том, что встроенная техника подойдет для интерьеров, выполненных в любом стиле. Но стоят современные модели не очень дешево

Кроме того, большой встроенный холодильник, например, смотрится очень эффектно, а используя инновационную технику, можно значительно сэкономить пространство, что немаловажно, особенно для маленьких кухонь

Производители предлагают большой выбор современных моделей и по форме, и по габаритам, и по цветовым решениям. Каждый ценитель гармоничного интерьера может с легкостью выбрать нужную технику.

Размеры, устройство, формы, цветовая гамма его могут быть самыми разнообразными. Есть модели с одной или несколькими камерами. Некоторые приборы полностью устанавливаются в гарнитур кухни, а скрывают их современные дверцы шкафов. Другие — встраиваются только частично, когда холодильник вставляется в нишу, но при этом не скрывается элементами гарнитура.

При установке такого холодильника учитывают, что для эксплуатации в устройстве необходимо обеспечить хорошую вентиляцию, внушительный теплоизоляционный слой. Среди основных особенностей выделяют несколько главных нюансов:

Универсальность дизайна. Технические модели гармонично вписываются в интерьер, так как их часто выполняют в основном или в дополнительном цвете кухонного гарнитура, столешницы, стеновых панелей, рабочей зоны в помещении.
Достаточная вместительность.
Красивый дизайн.
Широкий ассортимент.
Востребованность.

В отличие от обычных холодильников, встраиваемые приборы создаются так, что их отлично размещают даже в небольшом шкафу, специальном коробе. Необычная установка никак не влияет на срок эксплуатации такой техники, функциональность устройства.

К основным достоинствам встроенных холодильников относятся такие аспекты:

Техника намного экономичнее из-за дополнительной теплоизоляции стен.
Благодаря внешним панелям устройства практически бесшумные.
Одно из преимуществ в дизайне интерьера — это «незаметность».

Среди существенных недостатков отмечают:

Встраиваемые устройства, как ни крути, гораздо меньше по объему, чем их отдельно размещенные аналоги.
Высокая стоимость.

Какие холодильники можно устанавливать в шкафу

Считается, что для размещения в мебели лучше подходят специальные модели, которые обладают рядом необходимых характеристик.

Мощная система вентиляции, обеспечивающая полноценный воздухообмен.
Размещение компрессора в верхней части.
Увеличенная толщина стенок.
Возможность установки декоративных панелей на фасаде.

Такие особенности отражаются на стоимости техники, а также требуют приглашения профессионалов для проведения качественного и надежного монтажа.

Однако существует другой вариант — обычный холодильник, встроенный в шкаф. В этом случае не стоит ожидать экономии пространства, а вот декоративные показатели улучшаться. Но и здесь не все так просто.

Размеры шкафа рассчитываются с запасом, чтобы со всех сторон оставались вентиляционные зазоры.
Модель можно устанавливать непосредственно на пол или специальную подставку. Напольное покрытие должно быть ровным, в противном случае агрегат не удастся выставить строго вертикально.
Шкаф под холодильник такого типа оснащается отдельными дверцами. С целью повышения комфортности створки соединяют с дверками техники, тогда открытие будет происходить одновременно.

Этап 1. Знакомимся с особенностями встраиваемого холодильника

Встраиваемые модели выигрывают перед отдельно стоящими по ряду параметров: они отличаются повышенной шумо- и теплоизоляцией, занимают меньше места на кухне и могут подойти к любому интерьеру.

Компактность

Если у вас в приоритете максимальная вместительность, то лучше отдать предпочтение отдельно стоящей модели. Объем же встраиваемого холодильника и морозильной камеры почти всегда меньше, чем у отдельно стоящего, зато он сам занимает в разы меньше места.

Кроме того, даже визуально кухня с встроенной техникой кажется просторнее, чем со стационарной, так как пространство не дробится разномастными поверхностями. Для маленькой кухни это большой бонус.

Встроенный холодильник на маленькой кухне в хрущевке

Встроенный холодильник в интерьере классической кухни в хрущевке-студии

Внешний вид и дизайн-возможности

Отличаются встраиваемые холодильники от обычных и тем, что в них отсутствует внешняя декоративная панель. Вместо этого они оборудованы устройством для крепления фасада. Благодаря фасадам встраиваемый холодильник не нарушает стилистики интерьера.

Кстати, встраиваемые модели можно устанавливать не только на кухне: ими можно оборудовать, скажем, барную стойку, остров, шкаф в гостиной (см. фото ниже) или встроить в офисную мебель.

Мини-холодильник, интегрированный под столешницу острова

Шкаф в гостиной-столовой со встроенным холодильником

В то же время даже при наличии нескольких похожих шкафов-колонн сориентироваться в кухне и найти нужную дверцу будет легко по внешнему виду шкафа. Кроме того, в нижней части короба с холодильником, как правило, расположена решетка для поступления свежего воздуха к нагревающим элементам. В моделях с электронным управлением панель с температурными показателями и цветовыми индикаторами также может быть вынесена на внешнюю часть устройства.

Встраиваемые холодильники небольшого размера часто располагают под кухонной столешницей.

Маленький холодильник, встроенный под столешницу

Тепло- и шумоизоляция

Такие холодильники обычно отличаются дополнительной теплоизоляцией и более низким уровнем шума по сравнению с отдельно стоящими моделями. В частности, они тише отдельно стоящих, поскольку наружные панели кухонного шкафа помогают достичь большей звукоизоляции.

Цена

Встраиваемые холодильники в среднем дороже обычных – производители объясняют это сложностью конструкции и затратами на дополнительную термоизоляцию. Цены на однокамерные модели без дополнительных функций стартуют от 20 000 рублей, тогда как стоимость моделей с максимальным количеством опций и электронным управлением нередко превышает 50 000 рублей.

Стоимость зависит и от количества дверей и камер, внутренней конструкции и наличия специального покрытия для лучшего хранения продуктов. Подобные особенности чаще всего можно встретить во встраиваемых холодильниках премиум-класса.

Кроме того, как и в случае с отдельно стоящими моделями, цена встраиваемой модели прямо пропорциональна его размерам.

Советы

Заранее определите свой бюджет и пожелания, чтобы сузить круг поиска и не тратить время на просмотр слишком дорогих моделей с дополнительными функциями, которые вас не интересуют.
Перед тем как начать выбирать встраиваемый холодильник по его функционалу, всегда обращайте внимание на его габариты.
Лучше всего выбирать холодильник одновременно с заказом комплекта кухонной мебели.

Что дает встраивание холодильной техники в мебель

У встраиваемой техники есть свои преимущества. Она эстетически привлекательна и вписывается в любой интерьер. Полностью встроенный агрегат скрыт за декоративной панелью, постороннему человеку будет трудно догадаться, где он расположен. Поэтому его можно установить не только на кухне, но и в гостиной, кабинете и т.д.

Так как холодильник монтируют в корпус мебели, создается дополнительная теплоизоляция. В результате он потребляет меньше энергии. А также работает почти бесшумно. Встроенный агрегат компактен, он позволяет оптимально использовать свободное пространство кухни, что актуально для небольших помещений.

К недостаткам встроенных холодильников относят высокую стоимость. Кроме того, их объем меньше, чем у отдельно стоящих моделей. Заднюю часть техники трудно очистить от пыли. Чтобы провести уборку или ремонт, ее поднимают и выносят.

Достоинства и недостатки

Что лучше, встроенный холодильник или обычный? Встраиваемая бытовая техника обладает рядом достоинств, холодильники – не исключение. Приведем основные плюсы и минусы встраиваемых холодильников по сравнению с обычными.

Плюсы:

эстетика – делают интерьер гармоничным;
низкое энергопотребление;
тише работают и меньше вибрируют;
отсутствие щелей между прибором и кухонными шкафами, не скапливается грязь и пыль;
можно установить не только на кухне, встроив в любую, изготовленную на заказ, мебель.

Минусы:

уменьшение полезного объема за счет конструктивных особенностей для встраивания;
сложнее устроены, требуют усиленного охлаждения (дополнительный вентилятор), а чем сложнее устройство – тем выше риск поломок;
выше конечная цена;
сложнее ремонтировать или заменить;
дополнительная нагрузка на петли от навесных фасадов – риск поломки фурнитуры;
нельзя переставить;
меньший угол открывания дверцы.

Какие холодильники подходят для встраивания на кухне

Соблазн закрыть обычный холодильник в шкафу – не самая удачная мысль.

Объяснение этому простое: во встраиваемой технике производитель предусматривает крепление шкафа к прибору. Сделать подобное с не встраиваемым холодильником не получится.

Вариант встраиваемого холодильника

Конструкция получится неустойчивой по причине:

отсутствия основания, так как он должен устанавливаться на пол;
боковые стенки шкафа нельзя прикрепить к холодильнику;
отсутствует задняя стенка.

Встраивается не в шкаф, а в нишу, у которой отсутствует задняя стенка, позволяющая придать жесткость конструкции.

В комплекте встраиваемого холодильника производителем предусматриваются крепления:

для боковых стенок ниши к холодильнику;
фасадных дверей к дверцам.

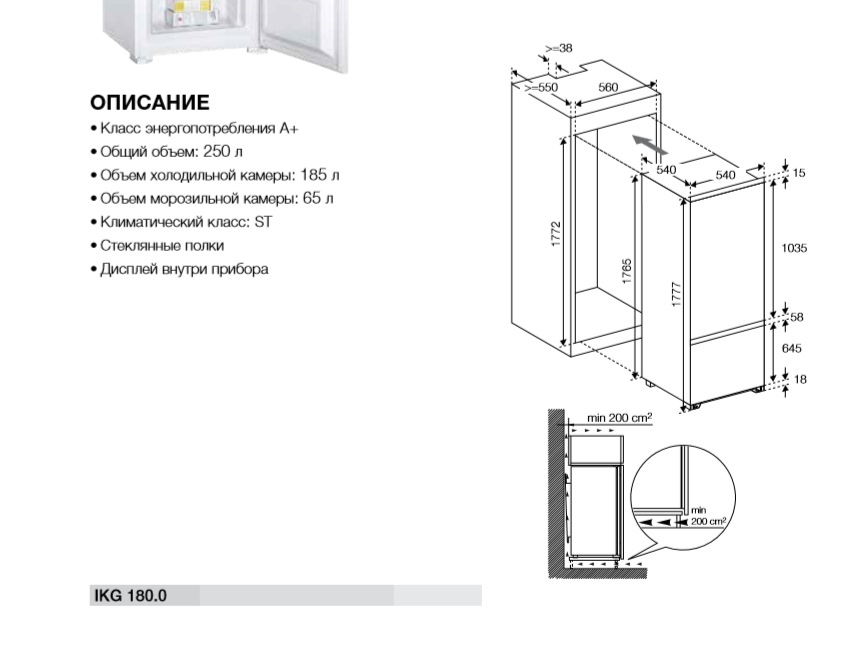

В инструкции по монтажу указываются необходимые размеры шкафа для обеспечения вентиляции прибора.

Изготовители мебели для встроенной техники на кухню предусматривают вентиляционные каналы и вентиляционную решетку в цокольной части шкафа. Расстояние между стенками шкафа и холодильника должно быть не менее 7 мм, что дает потокам воздуха подниматься вверх.

Перед тем как выбирать холодильник для установки на месте, стоит обратить своё внимание на то, какие существуют модели двухкамерных холодильников Атлант и уже потом делать свой выбор

Видео: как работает встроенный холодильник в шкаф

На видео – процесс работы встраиваемого холодильника:

Холодильники для встраивания обладают дополнительными функциями, аналогичными обычным агрегатам, имеют высокий класс энергопотребления и низкий уровень шума:

шоковую заморозку;
систему NoFrost (автоматическое размораживание);
Vacation (экономный режим энергопотребления для продуктов длительного хранения);
энергопотребление от А+++ до С;
уровень шума от 45 до 39 дБ.

Источник шума – компрессор и вентилятор при системе NoFrost. Бесшумные приборы имеют шнековые компрессоры, но их цена по этой причине выше, чем у приборов с лопастным и поршневым компрессором.

Также вас сможет заинтересовать информация о том, какие бывают встраиваемые двухкамерные холодильники liebherr и о размерах встроенной посудомойки.

Преимущества и недостатки встраивания холодильного агрегата

К достоинствам холодильной техники, спрятанной за мебельной створкой, можно отнести:

Эстетичный интерьер. Не во все стили интерьера можно органично вписать технику с эмалированной или стальной поверхностью. Особенно некрасиво она смотрится в классических, этнических стилях интерьера. Спрятав этот нужный элемент кухни за фасад, мы можем создать неповторимый дизайн, в котором каждая деталь соответствует общему стилю и эффектно вписывается в мебельный ансамбль.

Эргономичность. Технику можно расположить на любой высоте и в любом месте

Это очень важно для правильной организации «рабочего треугольника». Чтобы сократить время приготовления пищи, специалисты рекомендуют минимизировать расстояние между тремя основными элементами кухни: холодильником, плитой и рабочей поверхностью

Скрытая техника позволяет создать эргономичное пространство, рационально использовать каждый уголок.

Бесшумность. Из-за того, что агрегат находится в коробе, существенно снижается уровень шума. Также этому способствует надежная фиксация техники к корпусу, так как гасятся воспроизводимые вибрации.

Экономичность. Как известно, конструкция агрегата отличается повышенной теплоизоляцией. Этому способствует защитный слой, который изолирует прибор от воздействия внешней среды. Благодаря этому холодильник работает в экономичном режиме и тратит меньше энергоресурсов.

Простой уход. Скрытые боковые стенки и провода не нужно очищать, что существенно экономит время на уход за кухонным прибором.

Большой выбор моделей. На выбор покупателю предлагаются различные вариации изделий. Бытовую технику можно встроить под столешницу, монтировать в остров или другое удобное для использования место. Существуют разнообразные модели устройств: с нижней, боковой, верхней морозильной камерой или вовсе без нее. У каждого покупателя есть возможность подобрать индивидуальные параметры техники и ее конфигурацию.

К сожалению, существуют некоторые недостатки «спрятанной» техники, которые также следует учесть при планировании кухонного пространства:

Небольшая полезная емкость внутренних камер. В сравнении с обычными моделями, встраиваемые обладают меньшей вместимостью при равных габаритах техники.
Неудобное управление. Невозможно отрегулировать настройки при закрытой дверце.
Внушительная стоимость. Не только устройство стоит дороже, также придется больше заплатить за монтаж изделия.

Как встроить холодильник в мебельный гарнитур самостоятельно

Установка встроенного холодильника начинается с подготовительных работ. Сначала рассчитывают размер пенала, в который планируют встроить агрегат, и размер его дверей. При этом учитывают необходимость вентиляции: ниша должна быть выше, шире и глубже устройства. Чтобы воздух лучше циркулировал, заднюю стенку не монтируют. На дне предусматривают вентиляционные отверстия или обходятся без него, если техника оборудована ножками.

Чтобы самостоятельно изготовить шкаф, технику замеряют. К результатам добавляют допуск на вентиляцию из инструкции по эксплуатации (он должен быть не менее 2 см). Затем чертят простую схему встройки холодильника. Элементарный шкаф состоит из боковин и крыши. Вместо задней стенки монтируют пару поперечных укрепляющих реек или досок.

Когда пенал готов (изготовлен самостоятельно или на заказ) приступают к монтажу бытового прибора. При этом учитывают, что:

агрегат нельзя устанавливать близко к стене (зазор не менее 5 см);
задняя часть шкафа не должна быть размещена у стены с отопительной батареей;
бытовую технику рекомендуют устанавливать подальше от нагревательных приборов;
дверь устройства должна открываться на максимальную ширину без препятствий.

Самостоятельная установка встраиваемого холодильника происходит следующим образом:

Технику распаковывают, снимают защитные пленки.
Сверяют размеры агрегата с пеналом.
Снимают транспортировочные ограничители.
Проверяют технику на работоспособность, для этого ее подключают к сети, она должна работать тихо и ровно.
После проверки агрегат отключают от сети и устанавливают на его постоянное место, оставляя пространство перед фасадом для дверцы.
Располагают и закрепляют провода.
Проверяют, чтобы горизонтальный и вертикальный уровень был соблюден, вертикальное положение регулируют с помощью болтов, расположенных на нижней части.
Если требуется фиксация, устанавливают прокладки из пенопласта между стенками шкафа и техникой.
Затем следует поставить фасадную панель и монтажные элементы, после чего проверяют устойчивость конструкции.
После завершения монтажа, агрегат включают в сеть и проверяют его работоспособность.

Проведение работы по монтажу холодильника

Монтаж встраиваемого холодильника под столешницу — это процесс, который требует аккуратности и точности. Правильная установка обеспечит надежную фиксацию холодильника и гарантирует его безопасность в использовании.

Перед началом монтажа необходимо ознакомиться с инструкцией производителя и убедиться, что у вас есть все необходимые инструменты и материалы.

Шаг 1: Подготовка места установки

Очистите место установки от старого холодильника и других предметов.
Установите специальную подставку или прокладку под холодильник для предотвращения повреждения напольного покрытия и обеспечения вентиляции.
Убедитесь, что на месте установки есть достаточное пространство для открытия дверей холодильника и доступа к фильтру воздуха и техническим коммуникациям.

Шаг 2: Подключение электропитания

Обязательно отключите питание от сети, прежде чем начать работу.
При помощи электрического провода подключите холодильник к розетке с заземлением.
Убедитесь, что провода надежно закреплены и не подвергаются перегибам или повреждениям.

Шаг 3: Регулировка ногок холодильника

При помощи регулирующих ножек установите холодильник на нужную высоту так, чтобы он был ровным и уровень дверей был выровнен.
Убедитесь, что ножки надежно закреплены и не двигаются.
Проверьте холодильник на устойчивость и отсутствие люфтов.

Шаг 4: Подключение водоснабжения (при наличии функции водоснабжения)

Подключите специальный шланг к водопроводной системе.
Проверьте шланг на наличие утечек.
При помощи специального ключа подключите шланг к холодильнику.

Шаг 5: Завершающие действия

Проверьте работу холодильника, убедитесь, что он включается и охлаждает продукты.
Закрепите фасад к холодильнику в соответствии с инструкцией производителя.
Убедитесь, что двери холодильника свободно открываются и закрываются, а уровень фронтальной панели ровный.

После завершения монтажа необходимо провести тестирование работоспособности холодильника. Убедитесь, что температура внутри холодильника находится в рабочем диапазоне. Обращайтесь к инструкции по эксплуатации для правильной настройки температуры и других параметров.

При выполнении работы по монтажу холодильника важно следовать инструкциям производителя и при необходимости проконсультироваться с профессиональным монтажником

Место размещения

Перед покупкой необходимо определиться, где именно будет стоять шкаф под встроенный холодильник. Например, мини-модели чаще всего размещаются с краю кухонного гарнитура, у окна, под столом и т. д. Для большого оборудования зачастую отводится ниша, имеющаяся на кухне (например, пространство между колоннами). В этом случае необходимо крайне внимательно отнестись к габаритам корпуса.

Также к размещению есть несколько требований, который необходимо соблюдать:

нельзя ставить встроенную технику рядом с нагревающимся оборудованием: духовкой, радиатором отопления и т. д.;
провода, ведущие к холодильнику, необходимо заземлить;
между задней стенкой шкафа и стеной кухни должно быть не меньше 9 см.

Плюсы и минусы встроенного холодильника

Покупка встраиваемого холодильника на кухню входит в планы тех, кто решился на доскональную проработку дизайна и интерьера кухни. Многие отрицательно относятся к отдельно стоящему холодильному шкафу, который разрушает гармонию и подобранную цветовую гамму.

Что интересно, встраиваемые модели могут быть вмонтированы не только в кухонный гарнитур, но и в салоны автомобилей, офисные шкафы.
Среди достоинств изделий, хотелось бы выделить следующие:

Потребляют значительно меньше электроэнергии за счет дополнительной теплоизоляции (корпус кухонного шкафа и т.п.);
Работают практически бесшумно;
Главное преимущество холодильника – скрытность. Посторонний человек вряд ли догадается где расположен холодильник на кухне.

Всего, у встраиваемого холодильника имеется два недостатка:

Объем встраиваемой модели гораздо меньше, чем аналог-соло;
Высокая стоимость изделий больше отталкивает, чем привлекает.

Ноу-фрост или капельный холодильник – что лучше?

Выбор подходящего холодильника

Размеры
Холодильник должен подходить по размерам под встроенную нишу под столешницу

Размеры холодильника указываются в его спецификациях, их нужно сравнить с размерами свободного пространства.
Емкость
Возьмите во внимание свои потребности в хранении продуктов и выберите холодильник с достаточной емкостью. При этом помните, что чем больше холодильник, тем больше места он займет под столешницей.
Конструкция
Холодильник должен быть предусмотрен для встраивания под столешницу

Обратите внимание на открывание дверцы, наличие регулируемых ножек для выравнивания и настройки уровня холодильника.
Функции
При покупке холодильника узнайте о его функциях и возможностях. Некоторые холодильники могут иметь различные режимы работы, специальные отделения для хранения определенных продуктов и другие полезные функции.
Бренд и отзывы
Исследуйте различные бренды холодильников и прочитайте отзывы других покупателей. Это поможет вам сделать правильный выбор и получить надежное устройство.

Учитывая все эти факторы, вы сможете выбрать подходящий холодильник, который идеально впишется под столешницу и будет отвечать вашим потребностям.
