Пожарная нагрузка: виды, определение, свойства, параметры

Разновидности оформления

Возвращаясь к пожарному проезду, можно сказать, что его разновидность — арка, ведущая в полузакрытые и закрытые дворы, должна быть более 3,5 м. Арочные противопожарные проезды должны быть обустроены через каждые 300 м, а их высота не может быть менее 4,25 м.

В случае существования на противопожарных путях установок автоматического тушения, гидрантов и другого оборудования, вышеперечисленные нормы могут быть скорректированы.

Если в конце проезда имеется тупик, то в нем должна быть обустроена площадка 15 x 15 м для совершения разворота крупногабаритного автотранспорта. Максимальная длина тупикового проезда — не более 150 метров.

Противопожарные пути, а также платформы для транспорта оперативных служб реагирования должны быть определены разметкой, бордюрные подъездные пути покрыты отражающей свет красной краской. Также необходима установка противовандальных сигнальных спецсредств и дорожных указателей.

Уклон дороги на проездах должен быть под углом не более 6 градусов. Радиусы поворотов, предназначенных для движения специализированного автотранспорта, должны быть 12 м или больше.

Разворотную платформу требуется обработать антисептиком по всему контуру, а также оснастить водоприемниками для устранения лишней воды в сточные отверстия. В тех проездах и разворотных площадках, где имеются закругления, необходимо устанавливать бортовые камни криволинейного типа.

Толщина надземного покрытия, на всей протяженности противопожарных путей, устанавливается путем расчета обстоятельств эксплуатации и нагрузки, с учетом гидрогеологических показателей, а также материалов конструктивного слоя.

Конечно, это усложняет проектировку строительства, особенно в городских условиях.

Расстановка точечных извещателей (п. 6.6.5)

Наконец-то, так же, как в зарубежных нормах, для точечных извещателей определена зона контроля в виде круга. Соответственно, в Таблицах 1, 2 для точечных тепловых и дымовых извещателей вместо расстояний между извещателями и от стены указаны радиусы зон контроля для помещений различной высоты. Радиусы определены таким образом, что сохраняется возможность расстановки извещателей на расстояниях, определенных в СП5.13130. Например, для дымовых точечных извещателей в помещениях высотой до 3,5 м радиус равен 6,4 м. Исходя из этой величины, при размещении извещателей по квадратной решетке вычисленное максимальное расстояние между извещателями равно 9,05 м (рис. 1).

Рис. 1. Расстановка извещателей по квадратной решетке

Введенное определение защищаемой площади позволяет сделать нормативную расстановку пожарных извещателей в помещении произвольной формы (рис. 2) – круглой, овальной, трапецеидальной и т.д.

Рис. 2. Расстановка пожарных извещателей в помещении произвольной форм

Кроме того, может использоваться расстановка по треугольной решетке. При этом расстояния между извещателями в ряду увеличиваются до 11,1 м, а расстояния между рядами – до 9,6 м со сдвигом рядов на полшага (рис. 3). Из теории укладок и покрытий следует, что в двухмерном случае круги, центры которых образуют решетку в виде равносторонних треугольников, обеспечивают максимальную плотность покрытия (Роджес К. Укладки и покрытия. М: Издательство «МИР», 1968). Если при расстановке по квадратной решетке каждый извещатель в среднем контролирует площадь 9 х 9 = 81 м2, то при расстановке по треугольной решетке уже 106,5 м2, что в 1,3 раза больше.

Рис. 3. Расстановка извещателей по треугольной решетке

Причем данные примеры расстановки с контролем каждой точки площади помещения минимум одним извещателем допускаются только при реализации алгоритмов принятия решения о возникновении пожара А и В с использованием адресных извещателей (п. 6.6.1).

Исключения

В местах исторической застройки правилами предусмотрена возможность сохранения параметров уже существующих проездов, без коррекции. Кроме вышеуказанного случая, ширина проезда может не отвечать нормам в случаях, когда:

• огнестойкость стен соседних зданий адекватна 1-й и 2-й степеням противопожарной безопасности, также они не могут иметь окон — позволяется сократить расстояние на 20 %;
• строения находятся в зоне высокой сейсмоактивности, достигающей показателей в девять баллов — надлежит увеличить ширину проезда на 20 %;
• одно из строений имеет огнеупорность от 3-й до 5-й степени — необходимо расширение на 25 %;
• соседние здания имеют возгораемые фасады и являются двухэтажными — расстояние увеличивают на 20 %.

Регламентом не обозначены расстояния между хозпостройками, им присваивается степень огнеустойчивости по ГОСТ 30247.

От выполнения всех вышеуказанных правил, среди которых основным является соблюдение метража между зданиями, зависит жизнь людей и сохранность имущества.

Литература

1. Неплохов И.Г. Точечные, многоточечные и линейные тепловые извещатели: проектирование по новым нормам. Каталог «Пожарная безопасность 2020».
2. Неплохов И.Г. Эффективная защита ЦОД: сверхраннее обнаружение перегрева кабеля. Каталог «Пожарная безопасность» 2016.
3. Неплохов И.Г. Несколько предложений в проект в СП5.13130. Журнал «Технологии защиты». № 4 2015.
4. Неплохов И.Г. Извещатели пожарные дымовые аспирационные. Часть 1: классы ИПДА. Журнал «Технологии защиты». № 3 2015.
5. Неплохов И.Г. Извещатели пожарные дымовые аспирационные. Часть 2: нормативные требования и тесты для ЦОД. Журнал «Технологии защиты». № 3 2016. 6. Неплохов И.Г. Несколько предложений в проект СП 5.13130. Журнал «Технологии защиты». № 4 2015.
7. Неплохов И.Г. К вопросу о противопожарной защите гостиниц. Часть 2 Журнал «Технологии защиты». № 1 2014.
8. Неплохов И.Г. «Вечная» тема 1-2-3 с точки зрения MTBF. Миф и реальность. Каталог «Пожарная безопасность» 2013.
9. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 1. Журнал «Технологии защиты». № 5 2011.
10. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 2. Журнал «Технологии защиты». № 6 2011.
11. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 3. Журнал «Технологии защиты». № 1 2012 12. Неплохов И.Г. Расстановка пожарных извещателей: отечественные и зарубежные нормы. Часть 4. Журнал «Технологии защиты». № 2 2012
13. Неплохов И.Г. Расстановка пожарных извещателей: проблемные случаи. Журнал «Технологии защиты». № 1 2008.
14. Неплохов И.Г. Газовое пожаротушение: требования британских стандартов. Журнал «Системы безопасности». № 5 2007.

Окончание – в следующем номере.

Расчёт ширины

Именно ширина проезда в первую очередь влияет на удобство применения пожарной техники. На сегодняшний день, с учетом этажности здания, к ширине проезда предусмотрены следующие противопожарные требования:

Этажи	ширина проезда в метрах
до 5	3,5 м
6 — 16	4,2 м
17 и более	6 м

Возникает вопрос: почему же для строений разной этажности должен быть установлена разная ширина проезда? Ликвидировать пожары высотных зданий намного сложнее, к тому же в таких ситуациях необходимо присутствие большого количества мощной специализированной техники, что, несомненно, обязывает к повышению ширины противопожарных путей.

В размах проезда обычно также включены примыкающие тротуары, что не противоречит требованиям безопасности, при условии, когда пешеходные дорожки могут вынести вес специализированной техники, а это более 16 т на одну ось. Также для обеспечения свободного прохождение пожарного автотранспорта необходимо, чтобы высота проезда составляла не менее 4,25 м.

Сам пожарный подъезд должен беспрепятственно вести к самому зданию. Учитывая метраж от его ближайшего края до стены, которое аналогично пожарному проезду, зависит от количества этажей: до 10 — не меньше 5 и не больше 8 м; 10 и более — от 8 до 10 м.

Предписанная территория подъезда не должна быть заграждена посадками деревьев и воздушными электролиниями.

Определение пожарной нагрузки

Расчет пожарной нагрузки помещения производится согласно требованиям прил. Б СП 12.13130, где указаны категории пожарной нагрузки для помещений В1–В4:

• Помещения В1 имеют в размещаемых зонах, отсеках удельную нагрузку больше 2,2 тыс. МДж/м2.
• В помещениях В2 удельная нагрузка находится в пределах 1, 4–2, 2 тыс. МДж/м2; В3 – от 181 до 1, 4 МДж/м2.
• В помещениях В4 с удельной нагрузкой до 180 МДж/м2 сгораемые материалы могут размещаться на любом участке пола, не превышающем 10 м2.

Как правило, пожарная нагрузка в помещениях зданий, сооружений не является однородной, включая самые различные сочетания твердых горючих материалов, трудно сгораемых конструкций, легковоспламеняющихся жидкостей, газообразных веществ.

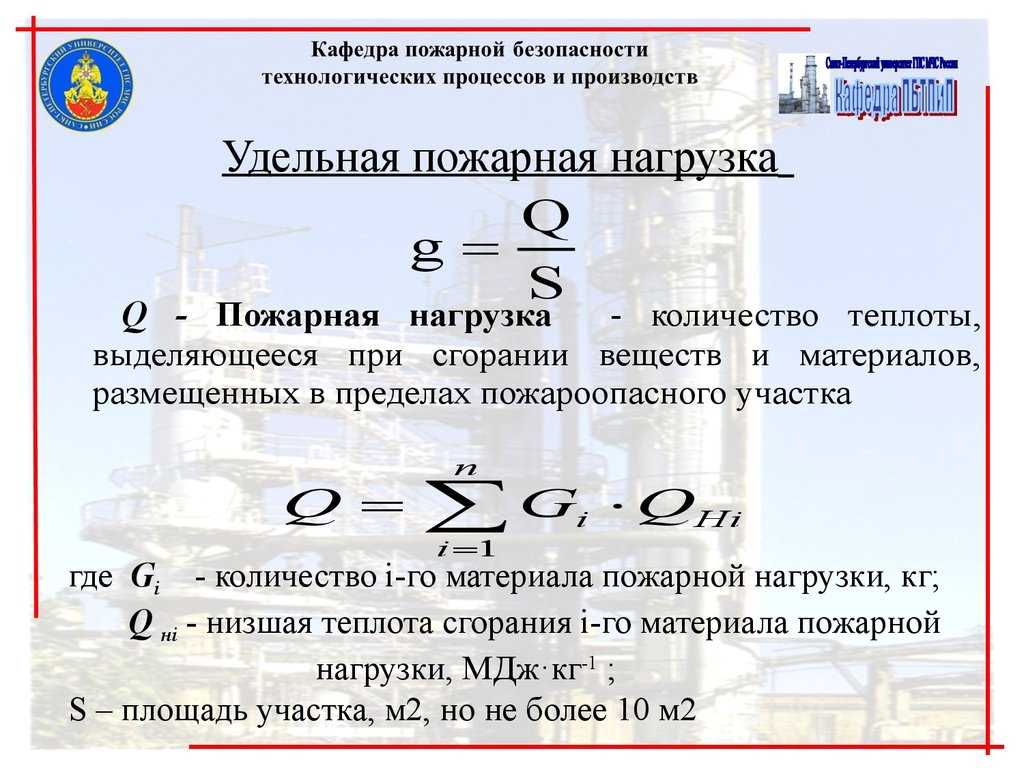

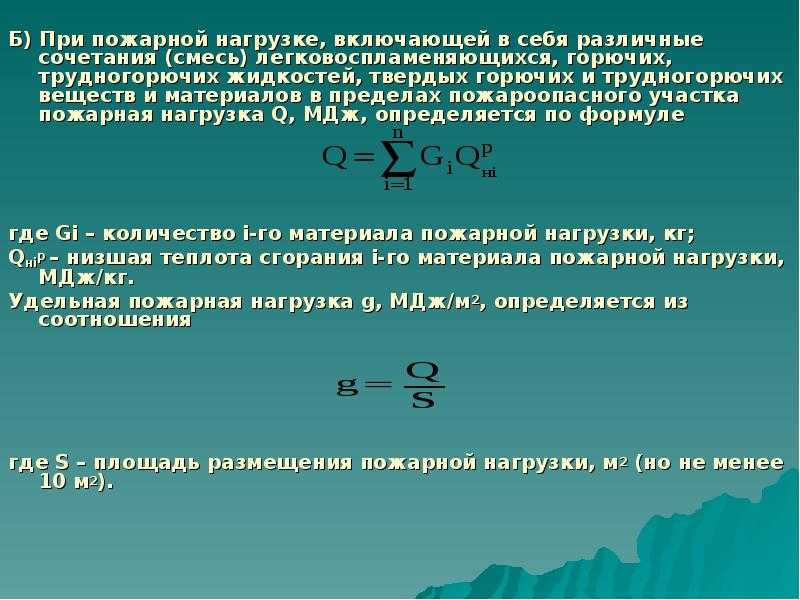

Для расчета полной пожарной нагрузки в таких преобладающих случаях используется следующая формула:

В ней G_i – это массовое/весовое количество сгораемого материала, входящего в пожарную нагрузку, а Q_нi является его низшей теплотой сгорания.

Формула для вычисления удельной нагрузки:

Где Q – полная нагрузка, а S – размещаемая площадь пожарной нагрузки, но не меньше 10 м2.

В зданиях общей категории В допустимо наличие отсеков, зон с удельной нагрузкой, не превышающей показатели, указанные в табл. Б.1; а в табл. Б.2 этого нормативного документа приведены рекомендуемые предельные расстояния, прямо зависящие от показателя величины критической плотности лучистых тепловых потоков для разных твердых сгораемых, трудногорючих материалов.

Так, при показателе в 5 кВт/м2 рекомендовано минимальное расстояние в 5 м между группами, штабелями, стеллажами с пожарной нагрузкой; при 15 кВт/м2 оно сокращается до 6 м; при 25 – до 4; при 50 кВт/м2 – до 2, 8 м соответственно.

Значения величин показателя плотности теплового потока лучистой энергии для некоторых наиболее часто встречающихся в составе пожарной нагрузки помещений материалов, также приведены в этом документе; давая некоторое представление о возможности ее разделения на группы при складировании в штабелях, на поддонах, при стеллажном хранении, на территории предприятий, организаций:

• Пиломатериалы из сосны – 13, 9 кВт/м2.
• ДСП – 8,3.
• Торф в брикетах – 13, 2, в кусках – 9,8 кВт/м2.
• Сухие сено, солома – 7,0.
• Уголь – 35 кВт/м2.
• Хлопковое волокно – 7, 5.
• Резинотехнические изделия – 14, 8.
• Пластики, стеклопластики – около 15, 5 кВт/м2 в зависимости от вида.
• Горючие кровельные материала в рулонах – 17, 4 кВт/м2.

 Важно знать: если пожарная нагрузка состоит из нескольких видов горючих материалов, то расчет производится по веществу с минимальным значением этого показателя.

Все вышеуказанные виды расчетов необходимы как для определения текущей категории помещения или сооружения, здания в целом по опасности пожара, расчета воздействия высокой температуры на элементы несущих конструкций строений, сооружений, так и для оценки уровня пожарной опасности объекта защиты, количественной оценки вероятного материального ущерба; а также для оценки периода блокирования эвакуационных путей, выходов при определении пожарных рисков; расчета сил, средств, способов тушения пожаров.

Не стоит забывать: от типа пожарной нагрузки, ее параметров прямо зависит выбор вида пожарных извещателей систем АПС; аэрозольных, порошковых или газовых установок пожаротушения.

Что представляет собой чердак

Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.

Чердак частных домовладений бывает двух видов:

1. Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
2. Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.

При принятии решения о ремонте или перестройке дома нужно заранее определиться, для каких целей будет задействован чердак, чтобы сделать расчет и проект перекрытия. От этого зависит перечень необходимых материалов и промежуток между балками. Они должны обеспечить требуемую прочность и несущую способность.

Линейные дымовые извещатели (п. 6.6.18)

Для дымовых линейных извещателей ширина защищаемой зоны определена как в СП 5.13130 равная 9 м без изменений. Максимальная высота защищаемого помещения также остается равной 21 м, но исключено требование о размещении линейных извещателей в два яруса при высоте помещения более 12 м. Исключена и необходимость подтверждения расчетом возможность размещения линейных извещателей ниже 0,6 м от перекрытия, в этом случае расстояние между оптическими осями извещателей должно составлять не более 25 % от высоты установки извещателей, от стены – не более 12,5 % (рис. 7). Таким образом, в помещении высотой 21 м можно располагать линейные извещатели ниже ферм на высоте, допустим 18 м, при расстояниях между извещателями 18 х 0,25 = 4,5 м. Т.е. при двойном количестве извещателей, как при двух ярусах, снимается головная боль с подтверждением не понятно каким расчетом. Кроме того, запрещается установка линейных дымовых извещателей на сэндвич-панели.

Рис. 7. Расстановка линейных дымовых извещателей

Данная расстановка линейных дымовых извещателей определена, исходя из модели распространения дыма от очага, изображенной на рис. 8. В помещении дым от очага за счет конвекции поднимается вверх, при этом он разбавляется чистым и холодным воздухом, который втягивается в восходящий поток. В общем случае принимается, что дым занимает объем в виде перевернутого конуса с углом, примерно равным 220, соответственно, на высоте Н радиус площади, заполненной дымом, равен 0,2 Н.

Рис. 8. Распространение дыма в помещении

Размещение

Таблица 1. Расстояния между извещателями поперек балок (п. 6.6.38 Таблица 4)

Высота перекрытия (округленная до целого числа) Н, м	Высота балки, D	Максимальное расстояние поперек балок между двумя ИП в разных отсеках (между ИП и стенами (поперек балок)), м
дымовыми	тепловыми
Любая	Менее 10%	5,00 (2,50)	3,80 (1,90)
3,00 и менее	Более 10% Н	2,30 (1,15)	1,50 (1,25)
4,00	Более 10% Н	2,80 (1,40)	2,00 (1,00)
5,00	Более 10% Н	3,00 (1,50)	2,30 (1,15)
6,00 и более	Более 10% Н	3,30 (1,65)	2,50 (1,25)

Где Н — высота потолка; W — ширина ячейки; D — высота балки.

Перекрытия с продольными и поперечными балками

Таблица 2. Расстояния при наличии продольных и поперечных балок (п. 6.6.38 Таблица 5)

Высота потолка (округленная до целого числа) H, м	Высота балки, D	Максимальное расстояние до ближайшего дымового (теплового) ИП	Размещение извещателя при ширине W≤4D	Размещение извещателя при W>4D
Любая	Менее 10%	Как при плоском потолке	На нижней плоскости балок	На потолке
3,0 и менее	Более 10% H	4,5 (3,0)
4,0	Более 10% H	5,5 (4,0)
5,0	Более 10% H	6,0 (4,5)
6,0 и более	Более 10% H	6,6 (5,0)

Где Н — высота потолка; W — ширина ячейки; D — высота балки

Регламент строительства

С начала любого строительства на первом плане должны стоять вопросы обеспечения рациональной противопожарной надежности. Разумно заранее предусмотреть, что любой пожар будет намного легче предупредить или ликвидировать «в зародыше», чем устранять после того, как он уже успеет охватить всю площадь и расположенные поблизости здания. При составлении плана строительства следует учитывать оборудование пожарных проездов и подъездов.

Пожарный проезд — возможность сквозного проникновения специализированной противопожарной техники через установленную территорию. Под подъездом имеется в виду возможность продвижения транспорта непосредственно к самому объекту возгорания.

Оба момента предназначены для обеспечения свободного доступа к строениям в случае образования возгорания. Так, создаются необходимые условия для немедленного вмешательства и устранения огня.

Пожарный проезд надлежит оборудовать согласно СП 42.13330.2011 и закону № 123-ФЗ от 22 июля 2008 г. Что же касается нагрузки на противопожарные пути, то здесь необходимо руководствоваться СП 4.13130.2013: п. 8.9.

Вышеперечисленные нормы противопожарной безопасности гарантируют свободный доступ пожарных автомашин к зданию.

Требования к устройству пирога

Поскольку от качества монтажа и ремонта чердачных перекрытий зависит безопасность пребывания в доме, к их обустройству предъявляется ряд требований.

Чтобы знать величину максимально допустимой нагрузки, которую способна выдержать конструкция, необходимо выполнить соответствующие расчеты, а потом, основываясь на их результатах, приступают к разработке проекта, из которого будет ясно, как правильно утеплить чердачное перекрытие в доме.

1. Несущей способности. Она напрямую зависит от материала изготовления балок и от промежутка между ними.
2. Расстояния между несущими элементами. Максимально допустимое значение для данного параметра в соответствии со строительными нормами равно4 метрам.
3. Устойчивости к температурным перепадам. Нужно, чтобы балки без проблем могли выдерживать такие изменения. Дело в том, что разница между температурой воздуха в жилых этажах и на чердаке всегда превышает 4 градуса.
4. Изоляции. Пирог чердачного перекрытия холодного чердака должен защищать помещения домовладения от проникновения холода и влаги с подкровельного пространства.

В процессе проектирования следует учитывать требования к балкам, используемым для обустройства перекрытия на чердаке, чтобы результат получился надежным и долговечным. Расстояние между ними нужно рассчитывать, исходя из нагрузок, оказываемых на них.

Расчет ширины проезда для пожарной машины

Ширина считается основополагающим параметром при обустройстве проездов для спецтехники. Зависит она от этажности объектов, так как ликвидация огня на верхних этажах предполагает задействование большого количества техники. По СНИП в размер проезда для пожарных машин можно включать тротуары, но только в том случае, если их конструкция предусматривает нагрузку, равную весу автомобиля.

В п. 8.6 СП 4.13130.2013 определена зависимость ширины ворот для проезда от этажности зданий:

• до 5 этажей – 3.5 метра;
• от 6 до 16 – 4.2 метра;
• от 17 – не менее 6 метров.

В садоводческих массивах ширина рассчитывается с учетом доступности техники ко всем участкам. По нормативам для улиц отводят не менее 7 метров по ширине, а для самих проездов – не менее 3.5 метров.

В зоне противопожарного подъезда не должно быть препятствий даже в виде клумб и деревьев. При объекте до 5 этажей расстояние от края до стены – 25 метров, для девятиэтажек – 8 метров, при большей этажности – не менее 10 метров. В зоне малой этажности край пожарного подъезда находится на расстоянии не более 50 метров.

Минимальная ширина сквозного арочного проезда для пожарной машины – 3.5 метра. Располагаются арочные проемы через каждые 300 метров при современной застройке, при реконструируемых объектах – через каждые 180 метров. Без изменений остаются подъездные пути в исторической застройке.

Для арочных конструкций кроме ширины дороги при проектировании проезда пожарной машины учитывают и его высоту. Минимум – 4.5 метра.

Максимальное число извещателей (п. 6.1.5)

Впервые введено ограничение на общее количество извещателей, подключенных к одному прибору – не более 512 штук, и на суммарную контролируемую площадь – не более 12 000 м2. Для приборов определенного типа допускается число извещателей более 512 штук и суммарная контролируемая площадь до 48 000 м2. Максимальная площадь одной зоны контроля пожарной сигнализации увеличена до 2 000 м2, но с ограничением числа извещателей не более 32 штук. Одна зона не должна включать более 5 смежных и изолированных помещений, расположенных на одном этаже объекта и в одном пожарном отсеке, при этом изолированные помещения должны иметь выход в общий коридор, холл, вестибюль и т.п., а их общая площадь не должна превышать 500 м2.

Особенности устройства и конструкции перекрытий

Поскольку перекрытие чердаков выполняет две функции – несущую и изолирующую, они имеют многослойное строение. Каждый из элементов «пирога» дополняет друг друга, что обеспечивает создаваемой конструкции долгий срок эксплуатации, прочность и способность выдерживать большие нагрузки.

Устройство пола на чердаке предполагает наличие следующих слоев:

1. Чистовой пол. Такое название получило напольное покрытие, которое укладывают на черновое основание. Если это мансарда, тогда при обустройстве чистового пола укладывают линолеум, ламинат, паркет и т.д. В нежилом помещении финишное напольное покрытие может отсутствовать.
2. Черновое основание. Представляет собой дощатый настил, который монтируют на лаги. Черновой пол выстилают из обрезной доски толщиной 4 –5 сантиметров или с целью экономии из необрезной.
3. Лаги. Это прочные, ровные деревянные элементы, укладываемые перпендикулярно относительно балок перекрытия для создания напольного покрытия. Когда выполняется обустройство чердачного перекрытия по деревянным балкам, между лагами помещают утеплитель, который снизу защищают слоем пароизоляции, а поверх накрывают гидроизоляционным материалом. Если не применять изолирующие слои, тогда через несколько лет потребуется ремонт.
4. Балки. Каркас перекрытий строят из толстых и прочных балок, которые либо монтируют на выступах стен, либо вмуровывают в них. Они должны выдерживать всю массу конструкции.
5. Обшивка потолка. Со стороны комнат перекрытия оформляют отделочным материалом, например, натуральной древесиной или гипсокартоном.

Паро- и теплоизоляция холодного чердака

Для кровли с холодным чердачным помещением наиболее важно максимально снизить теплопотери через чердачное перекрытие. Как для деревянных, так и железобетонных перекрытий обязательным является пароизоляция

Она укладывается на само перекрытие и обеспечивает защиту утеплителя от паров, которые могут сконденсироваться в теплоизоляторе, пройдя через потолок жилого помещения. В качестве утеплителя могут применяться плитные и насыпные материалы. Пирог потолка состоит из пароизоляции, балок перекрытия и утеплителя.

В перекрытии потолка часто используют следующие виды теплоизоляторов :

• пенополистирольные и пенопластовые плиты;
• минераловатные плиты или маты;
• керамзитовые гранулы;
• шлак топливный или гранулированный;
• опилки с известью или глиной;
• пемза.

Толщину необходимого слоя утеплителя выбирают в зависимости от расчетной зимней температуры при помощи таблицы ниже.

Зимнюю температуру рассчитывают по СНиП 2.01.01-82 (строительная климатология и геофизика) или выбирают по регионам РФ из соответствующих климатических карт.

Утеплитель укладывают между лагами или балками потолка, а сверху делают дощатый настил для чердачных ходов. Лаги, обычно, имеют толщину 50 мм, а доски для настила 25-35 мм толщиной.

Для вентилируемых чердачных помещений наиболее оптимальными считаются мягкие или полутвердые теплоизолирующие материалы.

Устройство гидроизоляции чердака

Гидроизоляция крыш с холодным чердаком, по мнению многих специалистов, спорный вопрос. Некоторые говорят, что гидроизоляция обязательно должна присутствовать под кровельным материалом, а кто-то категорически рекомендует от неё отказаться. Здесь многое зависит от вида кровельного материала и угла наклона скатов крыши.

Металлические кровли наиболее подвержены коррозии, возникающей при возможных небольших протечках или от конденсата

Поэтому еще раз обращаем ваше внимание на то, что вентиляция играет одну из главных ролей в борьбе против образовавшегося конденсата

Для пологих металлических кровель специалисты рекомендуют обязательно устанавливать супердиффузионные мембраны. Она предотвратит попадание влаги снаружи кровли при задувании снега или дождя. Как бы хорошо не была уложена кровля, всегда существует вероятность минимальных протечек. Именно поэтому, немного переплатив, вы получите дополнительную защиту от попадания влаги на утеплитель в перекрытии холодного чердака.

Возможные протечки или конденсат при попадании в гидрофобные утеплители значительно снижают их теплоизолирующие свойства.

Если же в качестве кровельного материала используется, например, шифер, то от гидроизоляции можно отказаться. На рынке также присутствует профнастил с антиконденсатным покрытием, который может удерживать до 1 литра воды на 1 м 2. Со своей стороны мы рекомендуем всегда использовать гидроизоляционные мембраны, потому как это наиболее дешевый и простой дополнительный способ обезопасить свою кровлю от возможных протечек .

При установке гидроизоляционных мембран используют контробрешетку. Она выполняет функцию фиксирующей рейки и, за счет своей высоты, обеспечивает необходимый зазор для вентилирования подкровельного пространства. Устройство обрешетки холодного чердака ничем не отличается от утепленных крыш. Размеры обрешетки и её шаг определяет вид, устанавливаемого кровельного покрытия.

Температурный режим холодного чердака

Чтобы на крыше не образовывались наледи и сосульки, необходимо поддержание на чердаке правильного температурно-влажностного режима. При недостаточной толщине теплоизоляционного материала происходят значительные тепловые потери через перекрытие. Теплый воздух, нагревая кровельное покрытие, вызывает подтаивание снега и образование наледей. Правильно подобрав слой утеплителя этого можно избежать.

Оценить эффективность теплоизолятора можно с помощью температурного замера верхнего слоя утеплителя. Электронный термометр погружают в утеплитель на 10-20 мм. Снятые показания температуры должны соответствовать значениям в таблице ниже.

Как видите, устройство пирога холодного чердака не отличается особой конструктивной сложностью. Главная задача – обеспечить необходимую интенсивность проветривания и толщину теплоизоляционного слоя в перекрытии потолка.

Исключения

При проектировании социальных объектов – школ, больниц – проезды обустраивают с обеих сторон независимо от общих норм и габаритов зданий. Действуют исключения и для зоны исторической застройки:

• ширину сокращают до 20% при уровне огнестойкости соседних зданий 1 и 2 класса и отсутствии в них окон;
• если степень огнестойкости классифицируют как 3-5, то расстояние увеличивают на 25%;
• если соседние здания не более двух этажей возведены из легковоспламеняющихся материалов, то расстояние увеличивают на 20%;
• при сейсмической активности местности до 9 баллов все величины возрастают на 25%.
