Что такое мокрый колодец: разновидности и монтаж

Технология строительства

Перед тем как самому сделать колодец, надо выбрать его конструкцию и материалы, которые будут формировать ствол сооружения. Наиболее распространенная конструкция – вертикальная шахта. Состоит она из трех основных частей.

Оголовок. Это самая верхняя часть, которая защищает колодец от загрязнения и замерзания.
Ствол. По сути, это и есть шахта, по которой производится транспортировка воды. Его обязательно облицовывают прочным материалом, что дает возможность не осыпаться стенкам.
Водоприемник или водосборник. Самая нижняя часть, где скапливается вода.

Как видите, строение колодца несложное, так что можно говорить о его строительстве своими руками. Но при этом надо учитывать глубину ствола. Именно от этого размера зависит вид сооружения, которое делится на три позиции: несовершенный колодец, то есть неполный, совершенный и совершенный с зумпфом (водосборником). Чтобы вы поняли, о чем идет речь, посмотрите фото ниже.

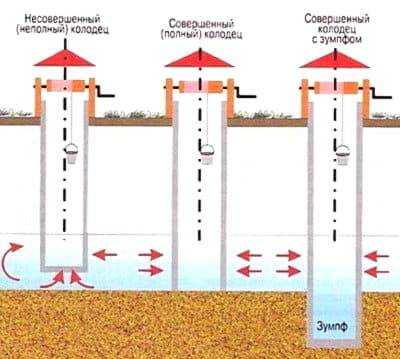

Разновидности колодцев

Внимание! Не стоит думать о том, что лучше, если объем воды в колодце большой. Если потребляемость низкая, а объем большой, то всегда присутствует вероятность, что вода в водосборнике начнет застаиваться. Поэтому для дачи оптимальный вариант – совершенный (полный) колодец

Поэтому для дачи оптимальный вариант – совершенный (полный) колодец.

Разновидности

В зависимости от целевого назначения мокрые колодцы монтируются в различных местах земельного надела, и имеют разную глубину. Если разводка дренажных труб развита, то устанавливают поворотные системы.

Также различают следующие типы устройств:

Ревизионный (смотровой). Устанавливаются в местах, где отводные магистрали соединяются под углом. На прямых участках дренажной трассы их монтируют через каждые 15-20 метров. Диаметр кольца должен быть достаточным, чтобы внутрь мог спуститься работник с инструментом, и произвести ревизию, а при необходимости профилактику. Поглотительный. Задача этого мокрого колодца – консолидировать воду, которая уходит в грунт

Важно, чтобы колодец был вырыт на глубину до 3 м., и докопать нужно до песка. Если в почве имеются твердые или глиняные пласты, данный тип оборудования не используется. Накопительный

Особенность данного типа – способность накапливать воду, которая в последствие применяется для полива. Устраивается бетонное дно. Оно не понадобится, если колодец мокрого типа устраивается на глинистом или твердом грунте, не пропускающем воду. Подвальные. Это своеобразный приямок глубиной 50-70 см, стенки которого и днище не пропускает влагу. В нем накапливается вода в подвале. А чтобы он не переполнялся, внутрь устанавливается глубинный насос. Если его оборудовать поплавковым включателем, система становится автономной. Фильтрующий. Монтируется рядом с септиком для сбора очищенной жидкости. Если качество позволяет накопленную воду используют в технических целях или для организации полива на приусадебном участке. Бываю накопительными или поглотительными

Накопительный. Особенность данного типа – способность накапливать воду, которая в последствие применяется для полива. Устраивается бетонное дно. Оно не понадобится, если колодец мокрого типа устраивается на глинистом или твердом грунте, не пропускающем воду. Подвальные. Это своеобразный приямок глубиной 50-70 см, стенки которого и днище не пропускает влагу. В нем накапливается вода в подвале. А чтобы он не переполнялся, внутрь устанавливается глубинный насос. Если его оборудовать поплавковым включателем, система становится автономной. Фильтрующий. Монтируется рядом с септиком для сбора очищенной жидкости. Если качество позволяет накопленную воду используют в технических целях или для организации полива на приусадебном участке. Бываю накопительными или поглотительными.

В качестве материала для поворотных резервуаров может использоваться бетон или пластик. Последний предпочтителен ввиду малого веса. Для того, чтобы можно было выполнить ревизию и профилактику, диаметр мокрого колодца должен быть около метра.

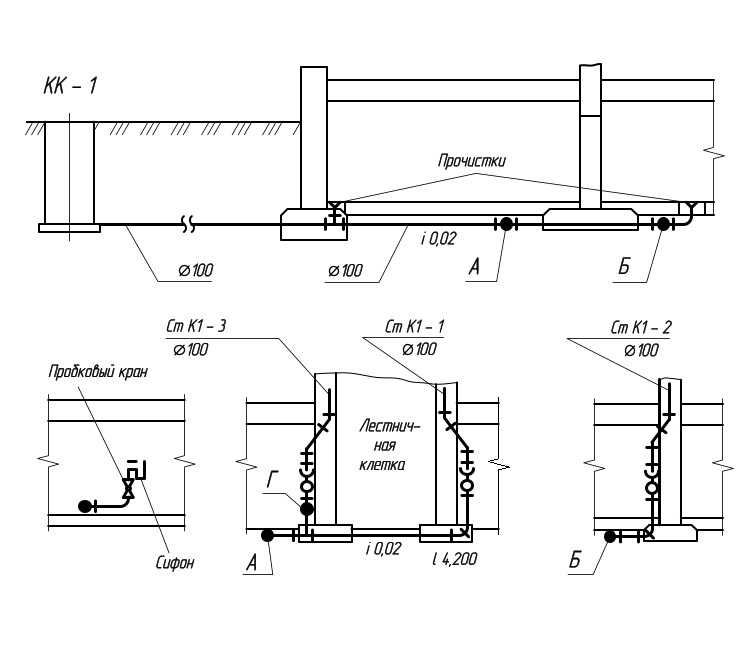

Разрезы и схемы канализации

На схемах стояков, а также на разрезах канализационных систем отображается расположение стояков и трубопроводов по отводам и стоякам. С помощью букв и на том разрезе, который изображает следующий к канализационному колодцу отводящий трубопровод, обозначены места, где от магистральной трубы есть ответвления. Кроме того, на этом разрезе указаны такие данные, как диаметры труб, места установки ревизий, прочисток и прочей арматуры, а также уклоны и длины участков.

Буквами и , которые указаны по канализационным стоякам … на разрезах обозначены те места, где к основному отводу в канализационный колодец присоединен стояк. То место, где присоединяется отвод от раковины, обозначено буквой . Сифон (гидравлический затвор), расположенный перед раковиной , изображен на разрезе по отводу от раковины.

Разрезы канализации

Схемы содержат также указания тех мест, где по этажам к санитарным приборам должны быть проложены ответвления от стояков. Схема стояков канализационной системы ( ) содержит указания мест монтажа ревизий и расположения отводов. Для обеспечения вентиляции стояков используются асбестоцементные трубы, имеющие диаметр миллиметров. Наружу они выводятся через чердак, а для их завершения используются флюгарки.

Схемы стояков канализации

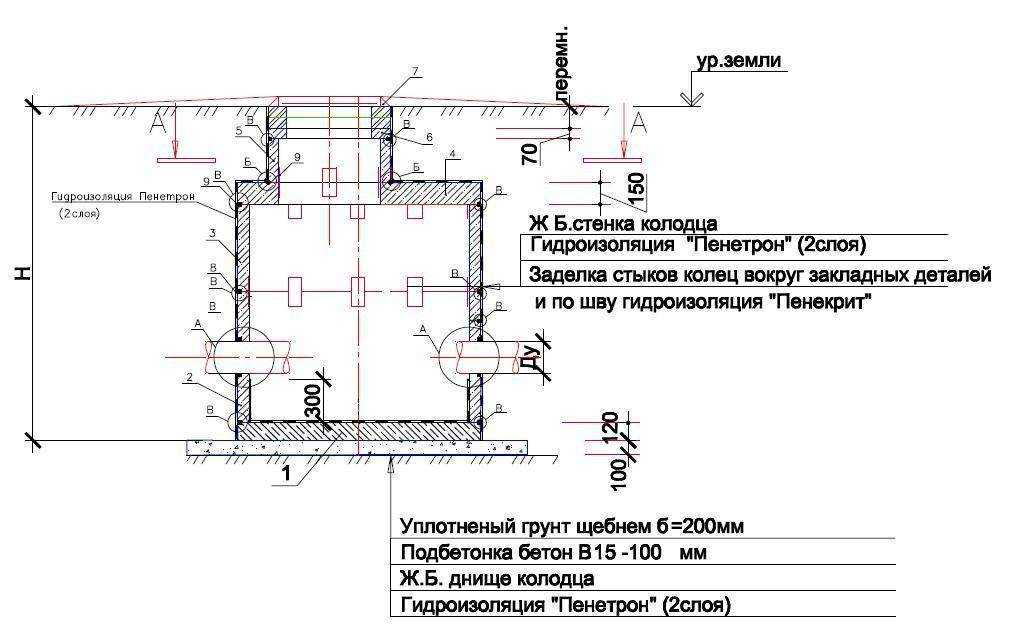

Гидроизоляция канализационных шахт

Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.

Гидроизоляция осуществляется в соответствии со следующими правилами:

Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.

Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.

https://youtube.com/watch?v=Lg7l8vHw13s

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Транспортирование и хранение конструкций — по ГОСТ 13015.4 и настоящему стандарту.

4.2. Конструкции транспортируют и хранят в рабочем положении.

4.3. Конструкции следует складировать:

— рабочие камеры — в один ряд;

— стеновые кольца — в два ряда по высоте в соответствии со схемой, приведенной на черт. ;

— опорные кольца и плиты — не более чем в шесть рядов по высоте на прокладках (подкладках) в соответствии со схемой, приведенной на черт. .

Схема складирования стеновых колец колодцев

Схема складирования плит перекрытия и днищ колодцев

— прокладки (подкладки); 2

— монтажные петли

Допускаются другие схемы складирования при условии обеспечения сохранности конструкций и соблюдения требований безопасности.

Особенности конструкции

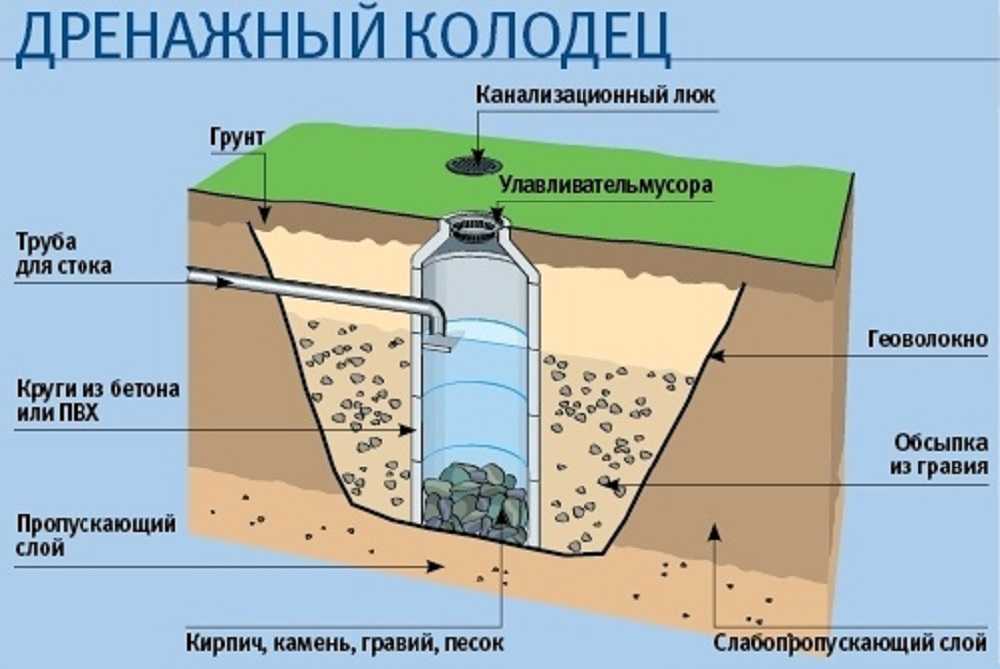

Устройство мокрого дренажного сооружения включает в себя следующий перечень составляющих элементов:

закрывает вход к подземной системе дренажных коммуникаций канализационный люк;
основной частью конструкции является шахта;
в качестве несущего составляющего элемента выступает горловина (если устройство дренажной канализации производится в пешеходной зоне, то этот элемент можно не использовать);
днище сооружения предназначено для сбора осадка в виде песка, ила и других взвешенных частиц.

Взглянув на чертёж, можно понять, что сам колодец представляет собой цилиндрическую ёмкость, которая может выполняться из разных материалов. Чаще всего для этих целей используются бетонные, полимерные или пластиковые конструкции. При этом бетонные конструкции бывают разных размеров. Они долговечные и прочные, но для их монтажа нужна грузоподъёмная техника.

Размеры бетонных конструкций

Полный перечень стандартных размеров можно найти в нормативных документах, например, в статье 2.04.03-85 СНиП. Размеры касаются величин различных частей конструкции и входящих труб, а также расстояний между ними.

Если диаметр проходящего трубопровода составляет 600 мм или менее, длина и ширина колодца из бетонных колец должна соответствовать 1 м.

С возрастанием значения диаметра увеличиваются габариты камеры:

для прямоугольных ж/б изделий – труба D 700 мм = колодец D+400 мм;
для круглых ж/б изделий – труба D 700 мм = колодец D 1250 мм, до 1000 мм = 1500 мм, более 1200 мм = 2000 мм.

Существуют виды колодцев, не предназначенных для спуска. Если коммуникации залегают на глубине до 100-120 см, а диаметр трубопровода равен 15 см, подойдет компактная смотровая камера диаметром всего 60 см.

Она служит для очистительных процедур. Данные изделия часто применяют на дачах, для устройства небольшой по протяженности ливневой канализации.

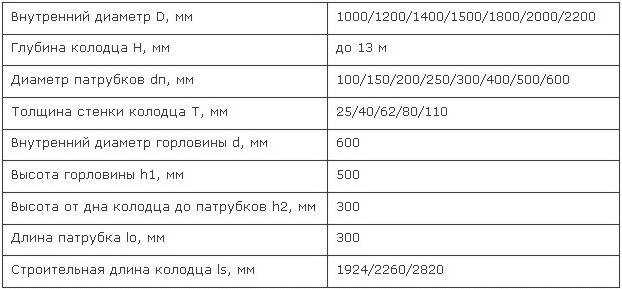

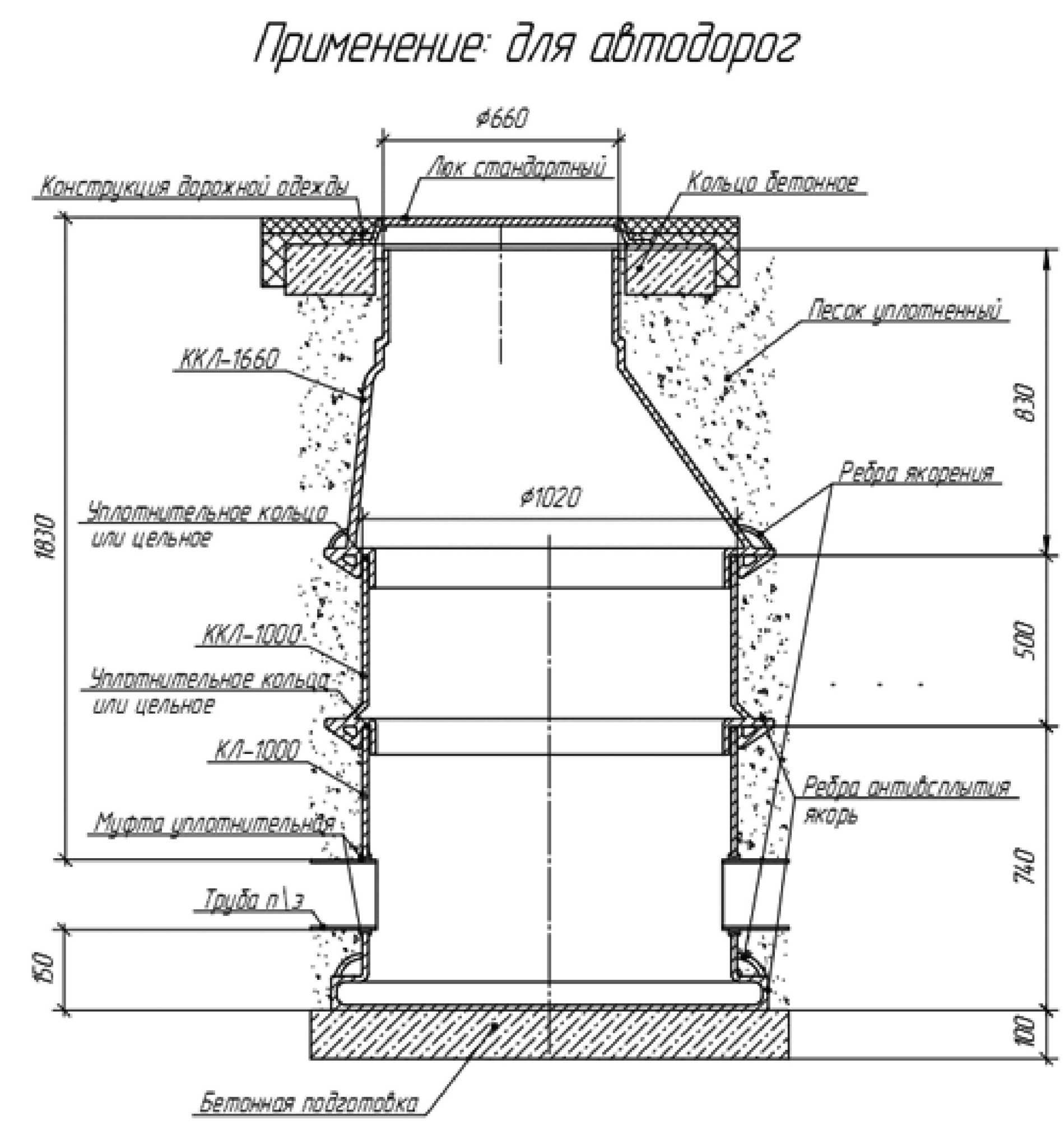

Размеры вариантов исполнений пластикового колодца по ТУ, но с сертификатом соответствия ГОСТ-Р №0260760. Производитель – компания Жилкомснаб (г. Коркино)

Высота рабочей камеры – 1,8 м, однако существуют модели с уменьшенными габаритами. Ширина – не менее 1,0 м. Диаметр горловины – 0,7 м. Размеры всех частей колодца должны быть такими, чтобы рабочий мог беспрепятственно спуститься внутрь и произвести ремонтные или очистительные процедуры.

Люк обычно находится на одном уровне с покрытием проезжей части или тротуара, на газоне – поднимается над уровнем грунта на 5-7 см, в не застроенной зоне – на 20 см.

При необходимости на крышке устанавливают запорное устройство. Одно из главных условий подбора размеров – безопасная эксплуатация смотровых колодцев.

Неспециализированные требования

Начнем с формальных требований к колодцам.

Отдельный СНиП на монтаж водопроводных колодцев отсутствует; но ряд условий в полной мере внятно изложен в правилах и санитарных нормах за номером 2.04.02-84, регламентирующих устройство внешних сетей подачи воды.

Высота рабочей части колодца (от поверхности дренажа до крышки) не должна быть менее 1,5 метра.
Для автострады диаметром до 400 миллиметров минимальное расстояние от трубы до стенок колодца равняется 0,3 метра. Для диаметра 500-600 мм оно возрастает до полуметра, а при диаметре автострады более 600 мм — до 0,7 м.

Фланцы трубы диаметром до 400 мм должны находиться как минимум в 30 сантиметрах от стены. При диаметре более чем 400 миллиметров расстояние возрастает до полуметра. Инструкция связана всего лишь с удобством проведения монтажных работ: при громадном размере фланца употребляются более толстые болты, страгивать каковые довольно часто приходится с применением долгого рычага.
Расстояние от края обращенного к стенке раструба для диаметра до 300 мм образовывает минимум 0,4 метра, для диаметра более 300 мм — полметра.
Нижнюю поверхность трубы (автострады либо ввода на дом) от поверхности подсыпки должно отделять:

При диаметре до 400 мм — 25 сантиметров;
При диаметре 500-600 мм — 30 сантиметров;
При диаметре более 600 мм — 0,35 метра.

Верхняя точка выдвижного штока задвижки должна быть отделена от любой поверхности 30-ю сантиметрами свободного пространства. Для штурвала задвижки с невыдвижным штоком расстояние возрастает до полуметра. К слову, необычное требование: для ремонта и монтажа обоих типов задвижек требуется приблизительно однообразное пространство.

Для спуска в колодец его стены рекомендуется оборудовать рифлеными скобами из стали либо чугуна. Но возможно и применение переносной лестницы — приставной либо раскладной.
Использование двойной утепленной крышки для колодца не есть необходимым и употребляется при наличии технического обоснования (в случае если в регионе с сильными морозами конструкция водопроводного колодца предусматривает его глубину ненамного ниже уровня промерзания грунта).

Назначение канализационного колодца

Важно! Согласно требованиям СНиП, прокладка сетей водоотведения наземным и надземным способами в границах населённых пунктов запрещено. Иными словами, вся канализация должна располагаться под землёй. Такое исполнение исключает возможность профилактического обслуживания

На участках, где отсутствует канализационный колодец, в случае аварии приходится проводить земляные работы с разработкой грунта

Такое исполнение исключает возможность профилактического обслуживания. На участках, где отсутствует канализационный колодец, в случае аварии приходится проводить земляные работы с разработкой грунта.

В большинстве случаев работоспособность нарушается в результате засоров. Значительная их часть происходит в местах поворотов и соединений нескольких линий. Для предотвращения и устранения возможных неисправностей строят канализационные колодцы. Они называются смотровыми.

Устанавливаются смотровые канализационные колодцы и в местах, подверженных другим неисправностям.

Отдельным видом канализационного колодца являются смотровые камеры. Они помогают точнее определить место неисправности.

Разновидности мокрых колодцев

Существуют различные типы устройств, имеющих разное назначение и оснащающиеся дополнительными приборами.

Разновидности мокрых колодцев:

Сооружение поворотного типа. Обустраиваются по углам здания на поворотных узлах дренажной системы. Это обеспечивает эффективный отвод грунтовых вод от фундамента, что увеличивает срок службы основания и здания. Кроме того, через такие системы осуществляется ремонт поврежденных труб или прочистка засорившихся участков.
Ревизионный (также называется смотровым). Его устраивают в узлах, где сходятся отдельные магистрали. На длинных прямых участках труб такие колодцы рекомендуется ставить на расстоянии 15-20 м. При эксплуатации это даст возможность проведения профилактических мероприятий. Конструкции должны иметь большой размер, чтобы в них мог спуститься человек и у него оставалось пространство для выполнения работ.

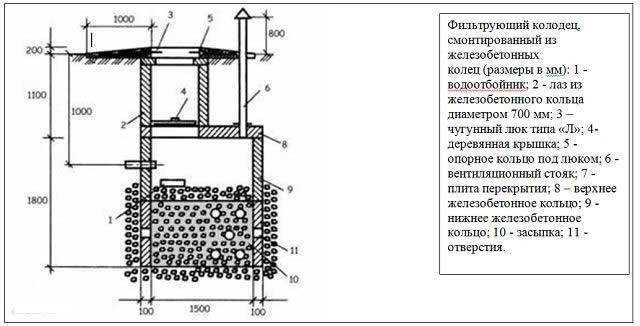

Поглотительный. Представляет собой резервуар, устроенный на глубине до 3 м. В него попадает вода из дренажных магистралей, затем происходит ее впитывание в почву. Стандартно сооружения подходят для песчаных и супесчаных почв, на более плотных грунтах их ставить нецелесообразно. Конструкция считается обязательной, если отсутствует центральная канализация и нет подходящих методов утилизации жидкости. На дне устраивают фильтр из гравия или щебня. Сверху конструкцию застилают геотекстилем, а поверх укладывают слой почвы.
Накопительный. Представляет собой резервуар с герметичным дном. Он осуществляет сбор воды из подведенных к нему магистралей. Считается оптимальным вариантом для суглинистой и глинистой почв, обеспечивает запас воды для полива сада и огорода. Излишки жидкости из него откачивают, используя насос, и сбрасывают их в ближайший водоем.
Подвальный мокрый колодец. Используется для отведения лишней влаги из подвала. Его глубина составляет всего 60-70 см, но диаметр должен быть таким, чтобы можно было свободно разместить насос.
Фильтрующий. Нужен для утилизации воды с дополнительной ее очисткой. Это накопительные или поглотительные резервуары, которые расположены вблизи септиков. Вода, прошедшая через фильтрующий колодец, попадает в почву. В зависимости от степени очистки ее можно использовать для полива.

Конструкции классифицируют в зависимости от материала изготовления. Пластиковые конструкции, оснащенные готовыми отводами для труб, производят промышленным способом, используются также железобетонные кольца или кирпич.

Санитарные узлы зданий

Для изображения на строительных чертежах трубопроводных систем кухонных и санитарных узлов, а также требующих пояснений других участков сантехсистем зданий и сооружений, используются фрагменты, по которым производится монтаж трубопроводов. Ниже приведено изображение фрагмента плана санузла с трубопроводными системами горячего и холодного водоснабжения, с указанными установочными размерами, подводками к приборам и стояками.

Фрагмент монтажного плана санитарного узла

План санузла содержит разрезы и , а также выносной элемент с канализационными трубопроводами. Стояки с их установочными размерами более подробно изображены на выносном элементе. На разрезах и плане приведены все необходимые для практического монтажа системы данные, а именно: установочные размеры, расстояния от арматуры и центров фасонных частей до ответвлений и осевых линий пересечений, а также раструбные соединения труб.

План санитарного узла

Выносной элемент

Разрез санузла 1-1

Разрез 2-2

Помимо всего прочего к монтажным планам добавляют спецификацию всех нужных материалов, комплектовочную ведомость, схемы поэтажной разводки трубопроводов. В комплектовочной ведомости с помощью графического изображения приводятся детали трубопроводной системы с указанием необходимых размеров, диаметров и изгибов труб, а также их заготовительная и монтажная длина.

Схема этажной разводки водопровода

Комплектовочная ведомость

Спецификация материалов

Под заготовительной длиной подразумевается та длина, которую деталь трубопровода имеет в выпрямленном состоянии.

Под монтажной длиной подразумевается та длина, которую деталь трубопровода имеет между концами прямого отрезка, причем без установленной арматуры. Кроме того, монтажная длина – это также расстояние между точками пересечения осевых линий, или расстояние до точки пересечения от конца гнутой детали.

Под строительной длиной подразумевается тот размер, которым определяется расположение детали по отношению к детали смежной с ней. Кроме того, она определяет расстояние между прибором (кухни, санузла) и осью стояка, или стояком и центрами соединительных частей разводящего трубопровода.

Заготовительная и монтажная длина

В производственных, а также общественных и многоэтажных жилых зданиях для повышения в системах водоснабжения напора воды, нередко монтируются центробежные насосы. К чертежам в таких случаях прилагается также чертежи их установки.

Монтаж сооружения

Схема монтажа мокрого колодца.

Прежде чем приступить к монтажу такого устройства на водопроводе, нужно сделать проект, рассчитав необходимые размеры в зависимости от используемого дополнительного оборудования. Составляют схему размещения, для этого лучше воспользоваться услугами специалистов, поскольку многое зависит от особенностей почвы, залегания водоносных слоев и т.д.

Алгоритм действий будет следующим:

После составления проекта и схемы переходят к подготовительным работам. Их сложность зависит от типа почвы: плодородные грунты облегчают монтажные работы, сложные грунты с низкой водопроницаемостью могут требовать замены верхнего слоя.
Осуществляется устройство шахты колодца и ее подготовка для будущей конструкции. Сначала к шахте подводят трубы. Затем действуют в зависимости от выбранного материала, например если используются железобетонные кольца, нужно обеспечить доступ спецтехнике для их установки.

Проще всего осуществляется монтаж пластикового колодца:

Если отверстия для труб не сделаны в фабричных условиях, нужно вырезать их самостоятельно.
Устанавливают днище, а соединения герметизируют с помощью мастики.
Подготавливают дренажную канаву, используя песок и щебень, устанавливают емкость, подводят к ней трубы (герметичность обеспечивают резиновые манжеты).
В верхней части конструкция засыпается щебнем, затем укладывают пластиковую крышку-люк.

Кирпичные и бетонные колодцы имеют более сложную схему установки.

Рекомендуется обратиться к специалистам, поскольку устройство кирпичной кладки требует особых навыков, а с укладкой колец невозможно справиться без посторонней помощи.

В некоторых регионах выпадает большое количество осадков, и сезонные паводки могут повредить несущие конструкции зданий. Избыток воды на участке приводит к тому, что почва становится заболоченной, а значит, об урожае придется забыть. И чтобы такого не произошло, достаточно установить мокрый колодец, чтобы он стал частью дренажной системы.

особенности и Материалы строительства

Какими смогут быть стены колодца?

Железобетон

Как раз из него значительно чаще изготавливаются стены колодцев для обслуживания многоквартирных домов. Но, частниками цементные колодцы также строятся; но в случае если для ввода воды в личный дом чаще сооружаются прямоугольные либо квадратные в сечении монолитные конструкции (они требуют более несложной опалубки), то организации придерживаются более технологичной схемы, применяя готовые кольца.

Как выглядит независимое строительство? Совершенно верно так же, как при сооружении цементного септика либо погреба.

Единственная проблема заключается в том, что конструкция опалубки обязана предусматривать отверстия под лотки ввода и трассы.

Отрывается котлован, размер которого пара превышает будущий размер колодца.
Дно засыпается приблизительно 20-ю сантиметрами щебня либо песка. Подсыпка станет основанием для стенку и выполнит функцию дренажа.
Стены котлована перекрываются гидроизолирующим материалом — рубероидом либо полиэтиленом. Он, среди другого, не позволит цементному молочку безтолку фильтроваться в грунт, тем самым уменьшая прочность конструкции.
Сооружается армокаркас. В совершенстве рифленая арматура вяжется отожженной проволокой, но возможно использована готовая сетка либо обрезки металлоизделий.
Строится опалубка. Материал — доски, ОСП, ЦСП либо фанера.
Опалубка послойно заливается бетоном марки М200 либо самостоятельно приготовленным раствором. Состав — 1 часть цемента, 3 части песка и 3 части щебня. Через каждые 20-25 сантиметров бетон штыкуется арматурой.
Сверху укладывается готовая плита с оголовком колодезного люка.

Кирпич

Сооружение кирпичных стенок ненамного сложнее; но размер котлована в этом случае будет больше. Обстоятельство — в том, что для кирпичной кладки очень желательна наружная гидроизоляция. Она выполняется битумной мастикой в пара слоев.

Сама кладка в полной мере традиционна: в полкирпича, с перевязкой горизонтальных последовательностей как минимум на четверть длины кирпича. В качестве связующего употребляется цементно-песчаный раствор в пропорции 1:3; песок предварительно просеивается. Толщина шва — стандартные 12 миллиметров.

Пластик

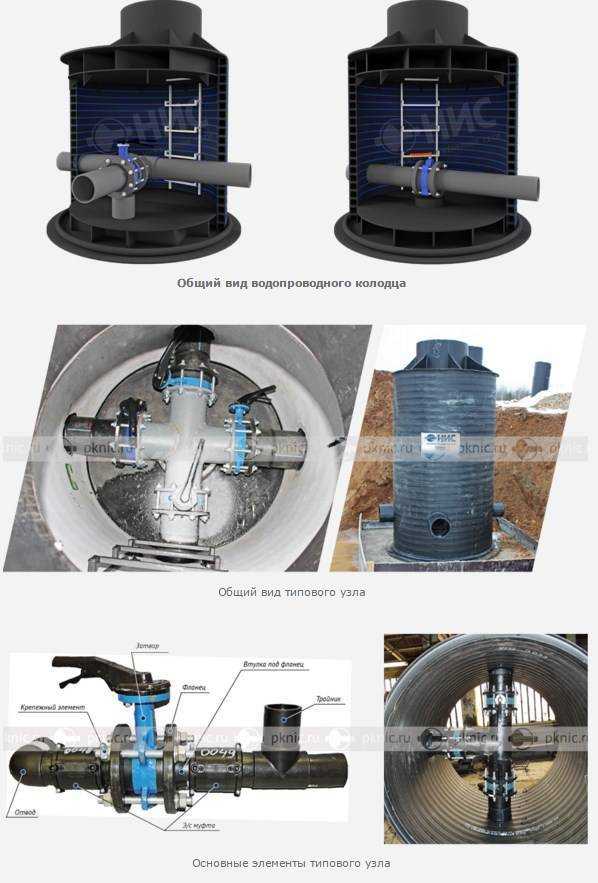

Пластиковые канализационные и водопроводные готовые колодцы выгодны тем, что разрешают значительно сэкономить время. Их стены являются, в большинстве случаев, толстую гофрированную трубу из полиэтилена либо полипропилена с отводами под лотки и уплотнительными кольцами.

Цена этих изделий, но, пара превышает затраты на строительные материалы при независимого строительства из бетона либо кирпича. Колодец высотой два метра и диаметром 70 см обойдется приблизительно в 15-17 тысяч рублей.

Как выполняется монтаж водопроводного колодца из пластика?

Отрывается котлован пара большего если сравнивать с колодцем размера. Запас по габаритам обязан составлять приблизительно 20 сантиметров по всем направлениям.
Формируется песчаная подсыпка.
Пластиковая конструкция опускается на дно котлована.
При наличии пригружной камеры (утяжелителя, емкости, мешающей всплытию пластика во мокром грунте) она заполняется бетоном.
Монтируются все коммуникации: к отводу автострады подключается запорная арматура, колодезный фильтр неотёсанной очистки и водосчетчик.
Выполняется обратная засыпка. Для колодцев повышенной жесткости (с гофрированной поверхностью) употребляется вынутый ранее грунт с трамбовкой каждые 20 сантиметров. Для конструкций с ровными стенками засыпка выполняется цементно-песчаной смесью в пропорции 1:5.

Виды мокрых колодцев и материал изготовления

Классифицируют мокрые колодцы по многим признакам, в том числе по назначению и материалам, из которых их строят. В зависимости от выполняемых функций различают следующие виды:

Поворотная выработка — устраивается на поворотах сети для обеспечения возможности выполнить чистку трубопроводов от накопившихся загрязнений с помощью насосов, создающих сильный напор воды. Такое устройство может возводиться и в узловых местах дренажной системы, где сходятся дрены от нескольких трубопроводов, называют его еще смотровым или инспекционным. Могут ли в него спускаться рабочие или нет — от этого зависит размер шахты, с присутствием человека диаметр или ширина должны быть больше 1 м. Этот вид дренажного сооружения прост в обслуживании и ремонте.
Фильтрующая мокрая конструкция, или поглощающий колодец, обустраивается на участках, осушить которые с отводом воды в централизованную канализацию невозможно. В этом случае применяется схема естественного фильтрования дренированной влаги в грунт.
Выработка-водоприемник, или коллекторная конструкция, является необходимостью для содержания воды в специальных накопителях, из которых, как от пожарных резервуаров, она будет подаваться насосами хоть на тушение, хоть на полив растений. Как правило, для таких сооружений используют пластик, который надежен в отношении герметичности и долговечен в эксплуатации, не подлежит коррозии. Днище такой мокрый колодец имеет водонепроницаемое.
Выработки с армировкой железобетонными кольцами используются уже давно, на них основывается эксплуатируемое сегодня водоснабжение. Несмотря на длительное время эксплуатации, кольца до сих пор надежны и сохранили свою прочность.
Полимерные или пластиковые каркасы часто используют в настоящее время при строительстве дренажных сооружений. С их помощью производится гидроизоляция колодцев в мокрых грунтах. Достоинствами таких изделий являются малый вес и стойкость к воздействиям любого типа — ударам, коррозии, влаге, перепадам температур. К тому же пластиковые каркасы изготавливаются с уже отлитыми отводами для труб.

Канализация дренажной системы на частной территории обычно устраивается из подручных материалов, например, для армирования выработки используют двухсотлитровые металлические бочки, резиновые отработанные покрышки. Эти материалы значительно удешевляют строительство.

Типы колодцев в системе канализации

Водоотводные сети состоят из различных элементов, у каждого из которых свои функции. Трубопроводы транспортируют стоки, запорная арматура регулирует этот процесс, а разнообразные по типу колодцы позволяют контролировать состояние системы и служат конечной ее точкой.

Существует несколько типов канализационных колодцев различногоназначения

Для осуществления контроля обустраиваются колодезные сооружения трех видов:

Смотровые.
Перепадные.
Поворотные.
Узловые.

Первые устанавливаются на длинных участках канализационного трубопровода, чтобы осматривать его и чистить по необходимости. Вторые монтируются на участках с большим уклоном и позволяют сбить мощность потока. Третьи обустраиваются на точках поворота труб, чтобы в случае засоров можно было их прочистить. А монтаж четвертых производится, когда нужно объединить несколько водоводов.

Трубопроводы канализации завершаются колодцем одного из двух типов:

Накопительным – используется для хранения сточных вод.
Фильтрационным – предназначен для осветления и очищения стоков.

В частном доме установка канализационных колодцев всех этих видов регулируется правилами, изложенными в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» (СП 32.13330.2012) и СНиП 31-02-2001 «Дома жилые одноквартирные» (СП 55.13330.2011),

Схема колодца из железобетона

Согласно санитарным нормам септики и канализационные колодцы должны быть удалены как минимум на:

3 метра от деревьев на приусадебном участке;
5 метров от фундамента и подземных газопроводов;
10 метров от грядок на огороде;
30 метров от источников питьевой воды.

Нередко устанавливать колодец канализации приходится на достаточно большом расстоянии от частного дома. Без длинных трубопроводов не обойтись, придется выполнять монтаж дополнительных смотровых узлов.

Из чего делают канализационные колодцы

Подземные камеры наружной канализационной системы можно обустроить из:

бетона (железобетонных колец);
кирпича;
пластиковых изделий заводского исполнения.

Заводские бетонные кольца найдутся на любой размер
