Какой глубинный вибратор лучше

Техника отличается производительностью, техническими характеристиками. Для заливки фундамента дачи не требуется гибкий вал, длиной 5 метров, а при работе по возведению монолитного дома портативный уплотнитель подходит только для выполнения вспомогательных операций

Команда VyborExperta.ru рекомендует выбирать оборудование с учётом сферы применения и советует обратить внимание на следующие марки:

• Zitrek Z-35-1,5 – для строительства частного дома;
• Sturm! CV71101 – для заливки оснований построек на приусадебном участке;
• ВПК Механизация 60T – выбор для небольшой строительной бригады;
• Caiman CTR3800T – профессиональное оборудование.

Все модели, представленные в нашем обзоре, достойны внимания строителей и домашних мастеров, но только самая функциональная техника достойна звания лучшего вибрационного инструмента.

Рейтинг глубинных вибраторов

При составлении обзора рассматривались приборы, изготовленными компаниями с хорошей репутацией. Анализировались качество уплотнения, особенности работы, технические характеристики. Учитывались отзывы на глубинные вибраторы обычных пользователей и профессиональных строителей

Основное внимание уделили следующим параметрам:

• Тип привода – выпускают электрические, дизельные и бензиновые модели;
• Мощность – влияет на производительность и качество уплотнений;
• Способ вибрации – есть высокочастотные, механические, пневматические модели;
• Длина вала – оказывает влияние на сферу применения;
• Диаметр вибронаконечника – зависит от толщины бетонного слоя.

Механические повреждения гибкого вала, быстрый выход привода из строя, несоответствие заявленной частоте вибрации – оборудование с такими недостатками исключалось из нашего рейтинга.

Поверхностные вибраторы

Применяют при бетонировании неармированных или армированных одиночной арматурой перекрытий, полов, сводов, дорожных и
аэродромных покрытий толщиной не более 25 см и конструкций с двойной арматурой толщиной не более 12 см.

Вибратор ИВ-2
состоит из рабочей площадки 1 размерами 830х430 мм и установленного на ней
электродвигателя 2 мощностью 0,7 кВт. Вал электродвигателя снабжен двумя
дебалансами 5, при вращении которых возникает центробежная сила инерции
величиной до 565 кг. Колебания от дебалансов 5 через рабочую площадку 1
передаются бетонной  смеси. Производительность вибратора около 6 м3/ч,
вес — 43 кг.

Вибратор питается переменным током нормальной частоты 50 Гц и напряжением 36
В. Переход на низкое напряжение сделан для уменьшения возможности поражения
электротоком при работе с вибратором. Вибратор включают в сеть через понижающий
трансформатор, поставляемый заводом вместе с вибратором. Включают и выключают
вибратор рубильником, установленным на распределительном щитке. Однако имеется
выключатель и на самом вибраторе.

Обычно поверхностный вибратор обслуживает один рабочий.

Для бетонирования широких полос (например, бетонных и цементных полов), когда
требуется получить ровную поверхность, промышленность выпускает специальнуювибратор-рейку СО-47.
Она представляет собой сварную раму из двух параллельных штампованных уголков:
передний 5 (для предварительного разравнивания) установлен ребром вниз, задний 6
(для заглаживания) — полкой вниз.

Сварная рама заменяет рабочую площадку обыкновенного поверхностного
вибратора. на середине рамы укреплен вибратор ИВ-2. Длина виброрейки 2,3 м
ширина 40 см. При бетонировании полосы виброрейка опирается на бортовые доски,
между которыми уплотняется бетонная смесь. Во время работы виброрейку
переставляют с одной позиции на другую за ручку. Общий вес ее 80 кг,
производительность — до 50 м3/ч площади бетонной поверхности.

Для возведения массивных монолитных сооружений из камнебетона предназначены
мощные вибраторы ИВ-62Б.
Вибратор ИВ-62Б состоит из электродвигателя 1, промежуточных секций 2, трех
виброблоков 5, решетчатой вибрирующей плиты 6 размерами 1814х1814 мм и гибкой
подвески 7. К тросовой подвеске 3 вибратра прикреплены специальные пригрузочные
кольца 4. Вес вибратора 9000 кг, а без пригрузочных колец — 2800 кг, высота 3900
мм.

При вращении вала с дебалансами возникают круговые колебания в горизонтальной
плоскости. Под действием вибрации и веса вибратора решетчатая плита погружает
камни размером 120-450 мм в бетонную смесь и прорабатывает свежеуложенный
камнебетон на всю толщину слоя.

Как выбрать глубинный вибратор

При выборе виброуплотнителя для бетона обращают внимание на технические параметры, учитывают характеристики раствора и монолитной конструкции. Мобильность оператора зависит от типа силового привода, производительность от мощности устройства

Важную роль играет диаметр наконечника, способ вибрации. Только с учётом всех этих характеристик можно купить оборудование, которое решит поставленные задачи.

Тип силового привода

Строительный погружной уплотнитель может комплектоваться бензиновым, дизельным, электрическим силовым приводом. Ручная модель с двигателем внутреннего сгорания обеспечивает оператору максимальную мобильность. Работать такой техникой можно при любых температурных условиях, во время дождя и снега. Недостатки – большой вес, необходимость закупать топливо, выбросы выхлопных газов. Работать с инструментом, укомплектованным бензиновым или дизельным двигателем, нельзя в непроветриваемых помещениях.

Электрический мотор имеет небольшие размеры и вес, может работать от сети 220 В или 380 В. У техники более низкий уровень шума, нет вредных выбросов. Недостаток – обязательно требуется для работы электричество. Мобильность оператора лимитируется длиной кабеля, а на стройплощадках часто требуется электрогенератор.

Мощность

От этого параметра зависит производительность электроинструмента. Чем выше мощность, тем больший объём смеси можно уплотнить за единицу времени. Ручные модификации комплектуются двигателями от 400 до 1500 Вт. При выборе нужно учесть, что чем выше характеристика, тем тяжелее агрегат. Большой вес может оказать негативное влияние повлиять на работу с портативной моделью.

Способ вибрации

Выпускают высокочастотные и электромеханические уплотнители. Высокочастотные комплектуются преобразователями, которые трансформируют частоту 50 Гц электросети в 200 Гц. Повышенная частота колебаний позволяет эффективно справляться с уплотнением при температуре воздуха ниже +10 градусов. У электромеханических устройств источником вибрация являются балансиры. Такие модели более простые, неприхотливые, но редко имеют частоту колебаний более 7 000. Использовать этот инструмент можно при температуре более +10 градусов.

Диаметр вибронаконечника

Какой вибронаконечник лучше справиться с задачей уплотнения бетона? Оборудование работает эффективно на расстоянии 5-10 диаметров наконечника. Чем больше булава – тем выше производительность аппарата. Размер ограничивается ячейками, которые формируются при армировании бетона стальными прутьями. При заливке небольших монолитных конструкций, фундамента под дачу или небольшой коттедж, размер ячеек ограничивается 10х10-15х15 см. В этом случае лучший диаметр 35-65 мм. Промышленные уплотнители комплектуются вибронаконечниками диаметром до 100-150 мм.

Лучшие высокочастотные глубинные вибраторы

Особенностью высокочастотного глубинного вибратора является наличие преобразователя, который предназначен для превращения частоты 50 Гц обычной электросети в 200 Гц. Это позволяет увеличить производительность в несколько раз, улучшить качество заливки. Работают в паре с электроприводом, комплектуются гибкими виброприводами, длиной до 20 метров.

ВПК Механизация 60T

Укомплектован асинхронным двигателем, встроенным преобразователем. Гибкий вал длиной 5 м имеет надёжную защитную оболочку. Оборудование потребляет минимум энергии, но отличается повышенной производительностью. За час с помощью этого прибора можно уплотнить до 17 кубометров бетона. Питание от бытовой электросети.

Наконечник из легированной стали имеет длину 434 мм, диаметр булавы 60 мм. Эти параметры делают инструмент удобным при работе по заливке фундаментов, колон и монолитных стен. Для управления установлен удобный кнопочный итальянский переключатель. Термозащита немецкой компании Thermik обеспечивает возможность интенсивной эксплуатации в течение рабочего дня.

Плюсы:

• Высокая степень уплотнения;
• Подшипники из инструментальной стали;
• Класс защиты вибронаконечника IP58;
• Герметичная распределительная коробка;
• Повышенная износоустойчивость вала.

Минусы:

Не обнаружены.

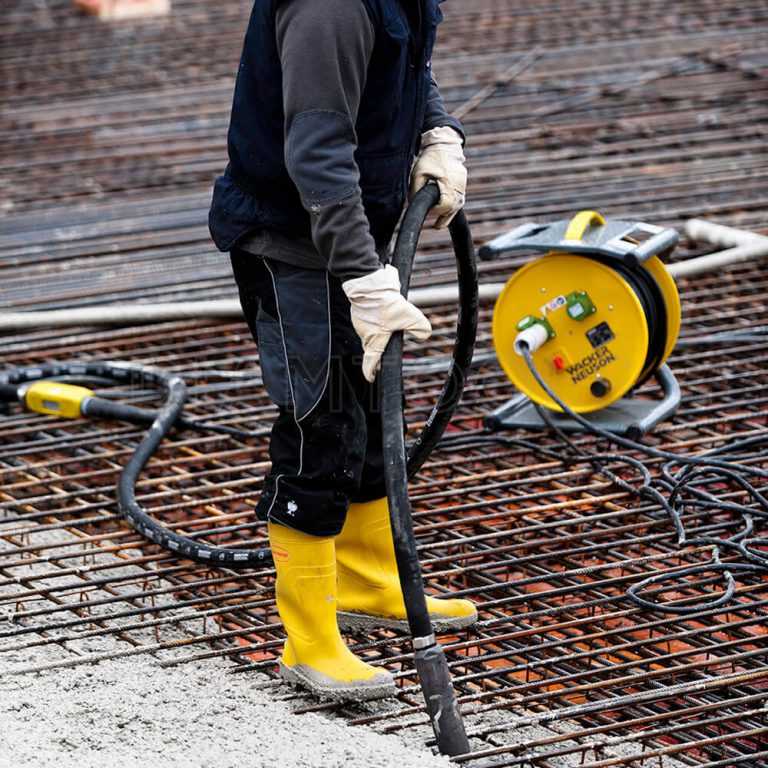

Wacker Neuson IEC 58/230/5/15

Характеристики глубинного вибратора из Германии позволяют использовать инструмент профессиональными строительными бригадами. Комплектуется булавой диаметром 58 мм с наконечником из закалённой стали. Имеет встроенный преобразователь напряжения и частоты. Работает в паре с асинхронным двигателем. Гибкий вал надёжно защищён от износа, по отзывам пользователей, его трудно случайно повредить во время использования на стройплощадке.

Все электронные компоненты устройства защищены от воздействия влаги. Равномерную подачу электроэнергии контролирует защитный прерыватель. При скачках напряжения выполняется отключение на 3 миллисекунды, что позволяет надёжно защитить прибор от выхода из строя, без снижения его производительности.

Плюсы:

• Длинный электрокабель для свободного перемещения;
• Высокая скорость удаления воздуха;
• Стабильная работа;
• Возможность выбрать булаву из трёх размеров.

Минусы:

Завышенная цена.

Caiman CTR3800T

Продукция международной компании с французскими корнями привлекает высоким качеством, надёжностью, производительностью. Используется в паре с фирменным высокочастотным преобразователем, имеет булаву небольшого диаметра. Это позволяет эффективно воздействовать на мелкозернистый раствор, улучшать его текучесть и проницаемость в небольшие ячейки между арматурой.

Особенностью является увеличенный ресурс, электроинструмент не требует ремонта на протяжении 3000 часов. Непрерывная работа может продолжаться на протяжении 5-6 суток. Устройство обладает высоким радиусом действия – 65 см – один из лучших показателей в классе. Электробезопасность инструмента на высоком уровне, благодаря установки электромотора в булаву и эффективной защиты кабеля от износа, механических повреждений.

Плюсы:

• Простое управление;
• Вибронаконечник можно легко заменить;
• Высокая частота колебаний;
• Расширенная гарантия производителя.

Минусы:

Не обнаружены

Лучший цемент

Характеристики привода булавы глубинных вибраторов для бетона – диаметр, мощность, частота, сила

В таблице опубликованы модели промышленных и ручных портативных глубинных вибраторов с механической или электромагнитной  конструкцией привода механизма вибрации размещенного в вибронаконечнике – электрические, бензиновые, пневматические, высокочастотные с преобразователем (трансформатором) и указанием мощности импульса создаваемого вынуждающей силой эксцентриков, а также величины частоты их электромагнитных колебаний, диаметра булавы, длины гибкого вала варьирующей от 1 до 6 метров и других технических характеристик.
