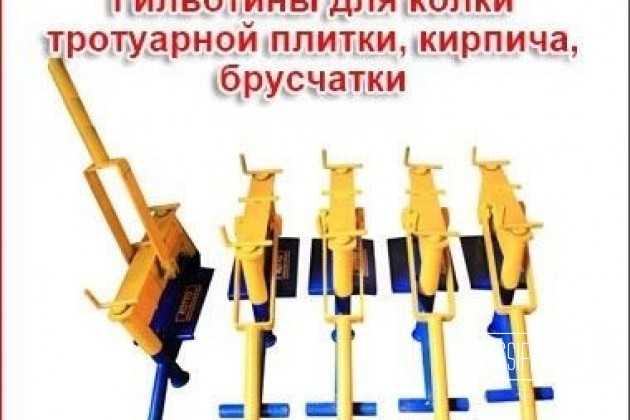

Гильотина для тротуарной плитки своими руками чертежи

Шаг 2: Создание рамы для гильотины

После определения требуемых размеров гильотины, необходимо изготовить раму, которая будет служить основой для резки брусчатки.

Для изготовления рамы понадобятся прочные и устойчивые материалы, такие как металлические профили или деревянные бруски. Выберите материал, который подходит вам лучше всего, и определите его размеры с учетом требуемых параметров гильотины.

Сначала измерьте расстояние между приводом и ножом гильотины. Отметьте это расстояние на материале, чтобы определить длину рамы.

Затем определите ширину рамы, учитывая необходимый зазор между ножом и стенкой рамы для обеспечения свободной работы гильотины.

После определения размеров, отметьте их на материале и используйте пилу или другой инструмент для обрезки и формирования рамы

Обращайте внимание на то, чтобы рама получилась прямоугольной и устойчивой

Для упрочнения конструкции рамы можно использовать сварку или крепежные элементы, такие как винты или гвозди. Убедитесь, что рама надежно закреплена и не деформируется при использовании гильотины.

После завершения создания рамы, проверьте ее готовность к установке и использованию. Убедитесь, что она устойчиво стоит на поверхности и не имеет проскальзываний или перемещений.

Теперь, когда рама гильотины готова, можно переходить к следующему шагу — создание механизма для движения ножа и гильотины.

Особенности резки плитки и брусчатки

Прежде чем приступить к резке тротуарных плиток своими руками, необходимо учесть особенности работы с этим материалом. В ходе процесса получаются элементы нужной формы и размеров. Следует учитывать что бетон – это довольно плотный материал. В его составе гранитная щебенка, а во время производства тротуарных конструкций применяется вибропрессовка. Чтобы аккуратно разрезать материал, необходимо пользоваться качественными инструментами, соблюдать порядок действий. Резать брусчатку сможет даже новичок, если будет следовать пошаговой инструкции.

Алгоритм работ:

провести разметку тротуарной плитки;
разрезать материал, используя выбранную методику;
осторожно обработать места срезов.

Изделия квадратной или прямоугольной формы обычно режут поперек в соответствии со сделанной разметкой. Для создания рисунков или сложных форм требуется больше времени, строительных навыков. Наиболее трудно выполнить угловой срез, который обеспечивает вставку элементов в сплошную конструкцию. Манипуляции осуществляют ножовкой по металлу. Вне зависимости от применяемой методики резки, при распиле следует использовать защитные средства.

Как резать брусчатку без пыли

Если резать тротуарную брусчатку болгаркой дома, остается много пыли. Можно избежать грязи, если следовать рекомендациям.

По рабочей поверхности сделать специальным карандашом или маркером разметки.
Отмеченные участки с близлежащей зоной смочить водой с помощью пульверизатора или кисти.
Во время резки бетона регулярно доставать диск и охлаждать его водой.

Чтобы пилить тротуарную брусчатку без пыли, некоторые мастера применяют специальный самодельный кожух. Защитное средство производят из герметичного материала. Удаление пыли проводят подключенным пылесосом.

Как резать брусчатку под углом

Иногда требуется резка тротуарной плитки под углом. Можно воспользоваться шлифовальной машинкой с установленным алмазным обрезающим диском. Такая техника требует наличия определенных навыков. Резку тротуарной брусчатки под углом выполняют устройствами, работающими по методу гильотины. У таких электромашин неровная поверхность разреза. Чтобы после завершения работ не было много пыли, следует только надрезать материал и аккуратно расколоть. Еще можно делать разрезы укладки тротуарной плитки болгаркой, ножовкой, пользуясь полотном для работы с металлом.

Чтобы правильно разрезать брусчатку под углом, учитывают следующие рекомендации:

Выбирают материал без дефектов поверхности, чтобы избежать расколов.
На поверхности делают разметку по линии, на которой будет осуществляться резка.
Прикладывают размеченный кусок к месту, где он будет находиться, чтобы убедиться, что углы одинаковые.
В ходе резки важно, чтобы пила четко следовала по нарисованной линии.
Неровные элементы краев стачивают наждачной бумагой или ножовкой по металлу.

Внимание! Залог правильной порезки материала – это проведение измерений

Как сделать формы

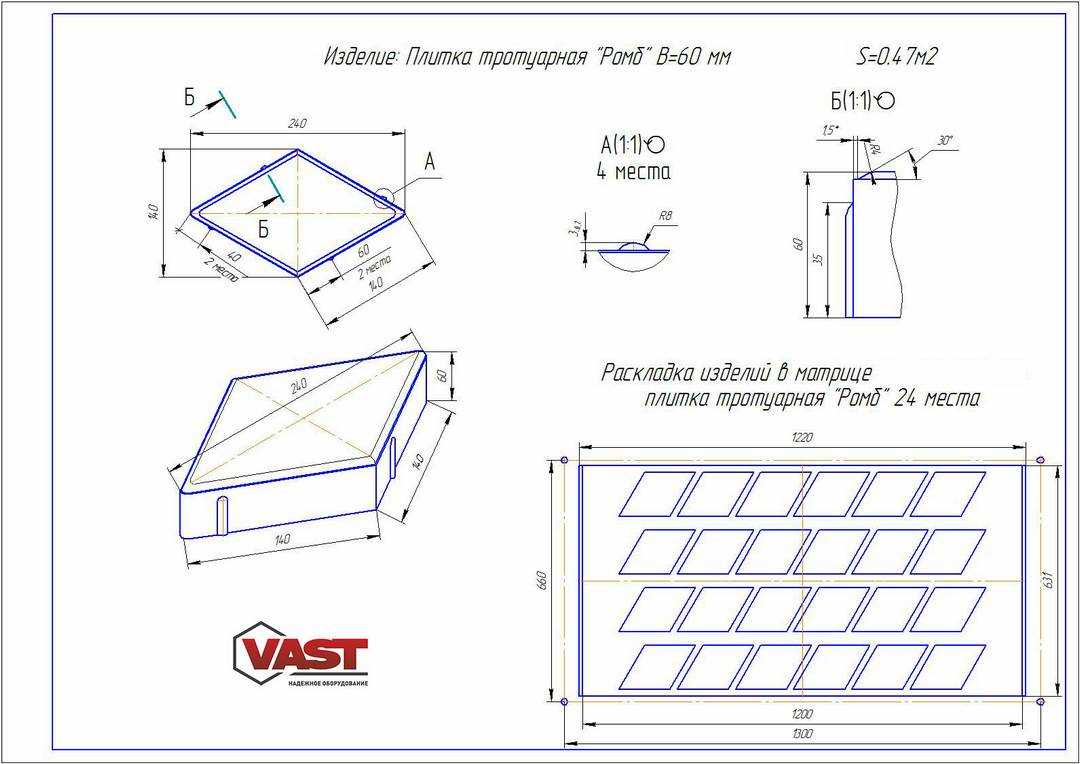

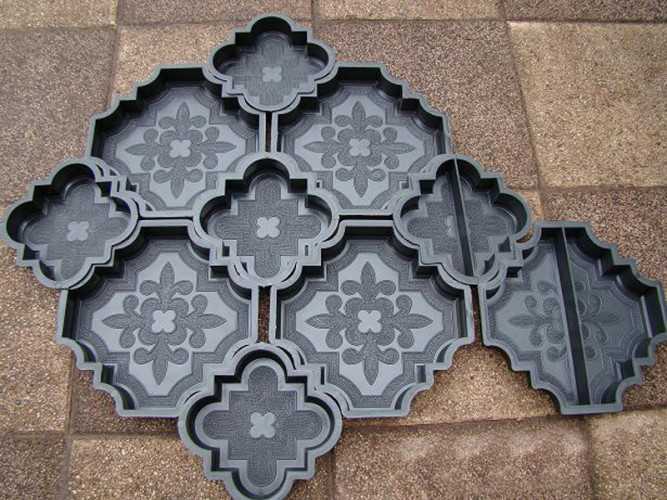

Если вы хотите изготовить фигурную уличную плитку, понадобятся формы для заливки раствора. Их можно сделать самостоятельно. Потребуется полиуретан с отвердителем и плитка-образец либо самодельный элемент. Его изготавливают из гипса – оптимальный вариант для создания фигур любой сложности и конфигурации. Объемный элемент заливают жидким полиуретаном. Так как он смешивается с отвердителем, через некоторое время получится мягкое, но цельное изделие, снимающееся с заготовки после полного высыхания.

Чтобы обеспечить достаточные объемы выпуска изделий, понадобится не менее 10 форм.

Лучше купить готовые полиуретановые матрицы под раствор

Варианты самодельного изготовления

Изготовить своими руками можно разные конструкции вибростола. Рассмотрим возможные варианты самодельного производства.

Расформовочная конструкция

Такой вибростол нужен для извлечения высохшей плитки из формы. Конструкция вибростола особенно ничем не отличается от стандартной. Единственное отличие состоит в том, что в верхней части изготавливается отверстие.

Работы ведутся двумя способами:

Варится дополнительная столешница. Если пружины сверху не приварены, то замена проводится просто.
Дорабатывается родная столешница. Для этого с одной её стороны изготавливается съемный люк. Снизу подкладывается мягкое основание, куда падает плитка.

Нестандартные приспособления

Изготовление вибростола своими руками дело довольно трудоемкое. Если возникает потребность в небольшом объеме тротуарной плитки, то используется упрощенная конструкция. Работу на ней можно выполнять на высоком уровне.

К таким разновидностям столов относятся конструкции:

Из покрышек. В зависимости от требуемой высоты берется 2 или 3 покрышки. Сверху на них ложится деревянный щит. По бокам делаются деревянные бортики, чтобы формы не съезжали. Можно прикрепить щит к верхней покрышке шурупами. На деревянную поверхность кладется форма с раствором. Постукивания резиновым молотком по дереву начинают создавать вибрацию. Допускается в нижней части деревянного щита крепление двигателя с эксцентриком.
Из ударной дрели или перфоратора. Для этого с одного торца деревянной плоскости крепится пластина из металла, а с другого прибиваются тряпки или резина. Мягкой частью делается упор в стену. К металлической пластине подводится перфоратор. Вместо сверла в него вставляется труба. Толщина ее должна быть такой, чтобы была возможность свободно войти в патрон. При включении перфоратора в сеть начинается хорошая вибрация.

В случае наличия дачного участка, потребность в вибростоле возникает постоянно. Покупное изделие стоит дорого. Изготовив конструкцию своими руками, наблюдается значительная экономия финансовых ресурсов. Не всегда есть необходимость в серьезном приспособлении. В таком случае можно обойтись упрощенными конструкциями. В домашнем хозяйстве всегда найдутся старые покрышки или резиновый молоток. Изделие получается небольшим, но работа выполняется на нем качественно.

Как правильно собрать вибростол

Перед сборкой металлические части желательно обработать
антикоррозионным раствором, упреждающим появление ржавчины. Например,
грунтовкой ГФ-021 ЛАКРА (125 руб/кг) или эмаль-краской «Спецназ грунт-эмаль по
ржавчине» (383 руб/0,8 кг). Для металла, который уже тронут коррозией, нужно
использовать специальные грунтовки, такие как грунтовка ЭП-0180 (188 руб/кг).
Составляющие части вибростола соединяются сварным швом.
Выбор жесткого крепления обусловлен тем, что болты при вибрации могут
расшататься и снизить жесткость опоры. Если нужно сделать разборную конструкцию
применяются болты, которые нужно периодически подтягивать.
Мотор, приводящий в движение вибростол, не должен касаться
земли. После его установки, целесообразно произвести пробный запуск
оборудования для того, чтобы проверить амплитуду колебания, устойчивость
конструкции и жесткость пружин.
Длина ножек опоры должна быть одинаковой. Кроме того, место
установки стола должно быть ровным, чтобы не создавать перекоса при установке
вибростола. Стол разумно закрепить неподвижно на основании. Или с помощью
бетонного раствора или с помощью анкеров.

Заключение

Устройство вибростола сравнительно сложная задача, тем не
менее, его можно сделать своими руками, практически из подручных средств или с
минимальными затратами (если не учитывать приобретение электромотора, хотя,
тоже можно купить б/у). Такой подход целесообразен в условиях большого фронта
работы или при желании организовать небольшой бизнес по производству тротуарной
плитки или брусчатки.

Изучение основных принципов работы гильотины для металлообработки

В основе работы гильотины лежит принцип механического давления на металл. Основным рабочим элементом гильотины является нож, который, с помощью специального прессового механизма, опускается на лист металла и производит резку. Для обеспечения точности и силы резки, конструкция гильотины использует рычаговый принцип действия.

Основными элементами гильотины являются: рабочий стол, на который устанавливается лист металла; опорный нож, который обеспечивает устойчивость листа во время резки; прессовый механизм, который опускает нож на лист металла с силой, достаточной для его резки; и приводная система, которая обеспечивает движение ножа и прессового механизма.

При работе с гильотиной необходимо соблюдать ряд правил и рекомендаций. Во-первых, перед началом работы необходимо установить гильотину на устойчивую поверхность и закрепить ее. Во-вторых, перед использованием гильотины необходимо проверить ее исправность и наличие необходимых приспособлений для безопасной работы.

При самой резке следует обращать особое внимание на правильное закрепление листа металла и выбор необходимого угла наклона ножа. Также необходимо использовать защитные средства, такие как перчатки, защитные очки и наушники, для обеспечения безопасности при работе с гильотиной

В заключение, изучение основных принципов работы гильотины для металлообработки – это первоочередная задача перед началом работы с этим инструментом. Правильное понимание принципов работы гильотины позволяет достичь максимальной эффективности и безопасности при резке металла.

Другие варианты вибростолов

Кроме предложенного выше традиционного по конструкции стационарного вибростола, есть и другие устройства.

К примеру, комбинированный механизм для уплотнения тротуарной плитки и просеивания песка.

В данном случае рама с сеткой устанавливается на столешницу, песок насыпается сверху и включается вибрации. Отсев делается до той фракции, которую задает размер ячеи сетки. Непременно наличие бортиков у столешницы и ее сплошная поверхность! Под столешницей устанавливается короб с наклонным отводом для ссыпания просеянного песка, двигатель защищается кожухом.

При желании размер столешницы можно увеличивать, в данном случае количество ножек увеличивается также – до 6 или 8 штук, а сама рама усиливается. Направьте свой взгляд – количество амортизаторов соответствует числу опор рамы!

В случае, если крепление амортизаторов при помощи штырей и гаек по какой-то причине не устраивает, можно зафиксировать их при помощи стаканов. В данном случае внутренний диаметр стаканов и наружный диаметр пружины должны примерно совпадать, гарантируя зазор в 1…2 мм.

Еще один чертеж поможет сделать вибростол для тротуарной плитки с 4-мя балками.

Размеры 300 мм и 180 мм в этом чертеже относятся к габаритам короба для установки электродвигателя.

При необходимости увеличить число опор и, соответственно, добавить усиливающие балки в раму, двигатель быть может смещен от центра, как показано на схеме ниже.

Допустимо также применение передаточных механизмов, в случае, если двигатель установлен на раме вибростола, а вибрация на столешницу передается при помощи шкива.

Как получить плитку из кирпича

Для разделки кирпичей существует несколько способов.

Станок

Безусловно самый результативный – это нарезка плиток из кирпича своими руками при помощи специального станка, напоминающего циркуляционную пилу для древесины.

Оборудование состоит из:

прочной стальной станины;
электродвигателя с редуктором;
узла для продвижения заготовки;
системы водоснабжения рабочей области;
алмазного диска диаметром 22 см.

Подобное оборудование позволяет быстро и качественно делать плитки из старых кирпичей. Вода избавит от пыли, а алмазный круг выполнит работу точно по намеченным размерам, делая отрезаемую поверхность совершенно ровной.

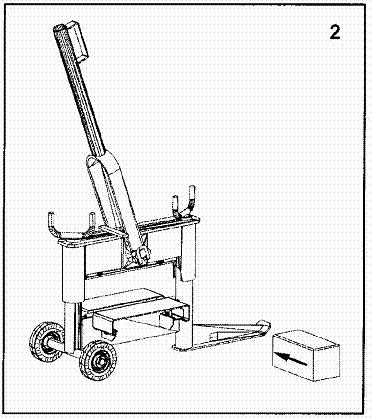

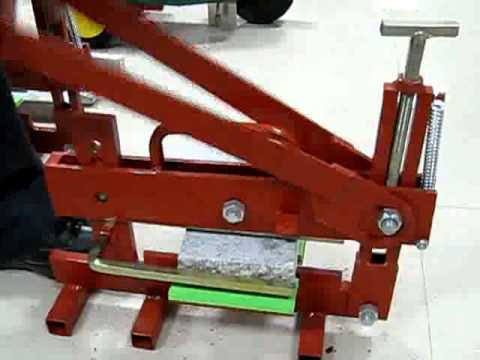

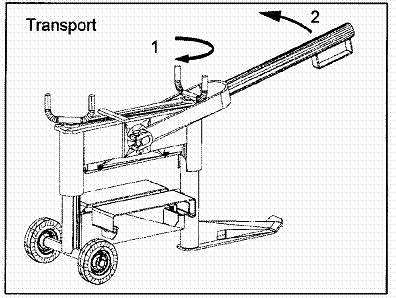

Нож-гильотина

Нет возможности приобрести станок – не беда. Можно воспользоваться механическим устройством для колки кирпича или болгаркой. По сути, аппарат для раскалывания кирпичей – это гильотина, в нижней части которой крепится заготовка с разметкой. Нож может опускаться на нее при помощи автомата или ручного рычага.

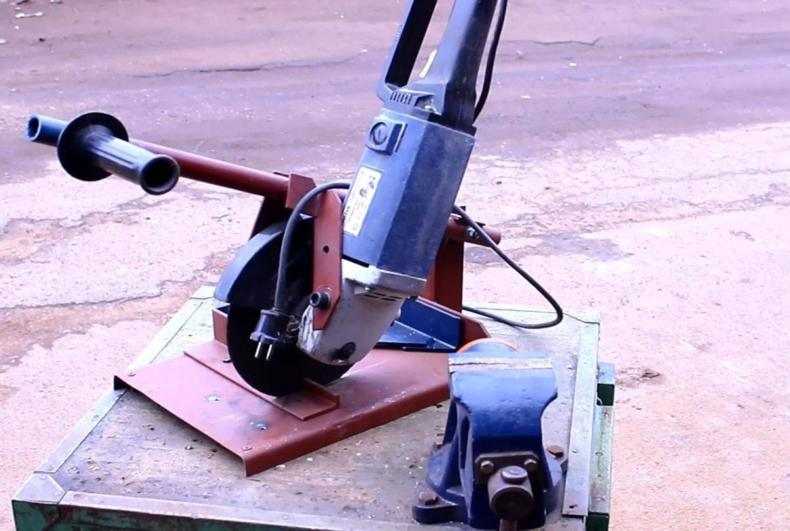

Угловая шлифовальная машина

Если планируется для нарезки плитки из настоящего кирпича использовать угловую шлифовальную машинку, то выбирать следует модель, оснащаемую дисками не менее 220 мм в диаметре. Круги меньшего размера тоже можно применять, но тогда кирпич придется разворачивать и резать с двух противоположных сторон. При этом увеличится время выполнения работы, пострадает точность и внешний вид разрезаемой поверхности. Диск лучше выбирать алмазный, абразивным тоже можно сделать плитку из кирпича, но такой круг быстро тупится. К тому же абразивы часто деформируются и трескаются, поэтому работать с ними небезопасно.

Чтобы результат от работы с болгаркой был наиболее результативным, следует правильно организовать рабочее место и приготовить средства индивидуальной защиты.

подготовить ровную площадку, на которую устанавливают заранее размеченную заготовку;
сделать приспособление для подачи воды в рабочую зону; можно использовать подручные средства в виде пластикового баллона и медицинской системы;
болгарку необходимо удерживать двумя руками, чтобы не допустить смещения во время ее движения;
питающий провод должен располагаться вне рабочей области инструмента;
работать необходимо в перчатках, защитных очках и респираторе.

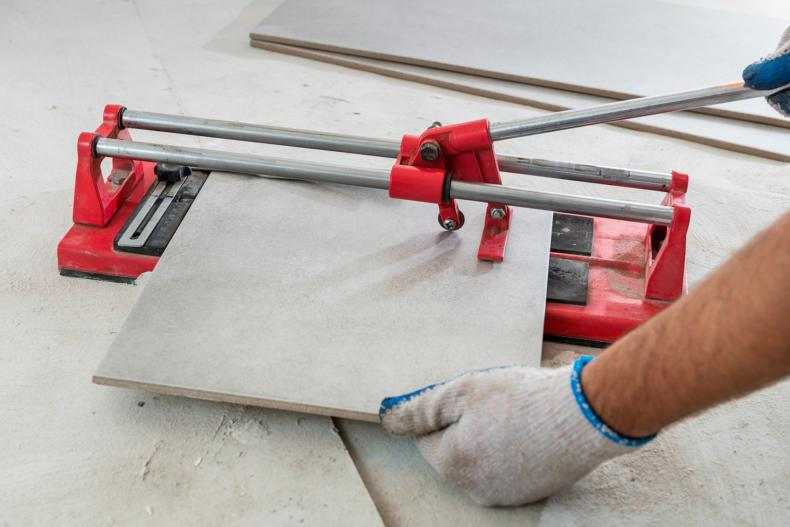

Использование плиткореза

Нарезку плитки из кирпича можно выполнять стационарным электрическим плиткорезом, только немного усовершенствованным. Держатели для плитки нужно снять , а на их место установить специальные полозья под кирпич. Вот на этом видео показано, что их изготовили из обычного строительного правила:

Понятно, что главное найти старинный кирпич, а нарезать из него плитки любого размера и формы – несложно даже в домашней мастерской.

Порядок выполнения работы

Вибростол своими руками начинает формироваться с основания. На следующем этапе переходят к столешнице. Затем ведется общая сборка.

Этапы работы:

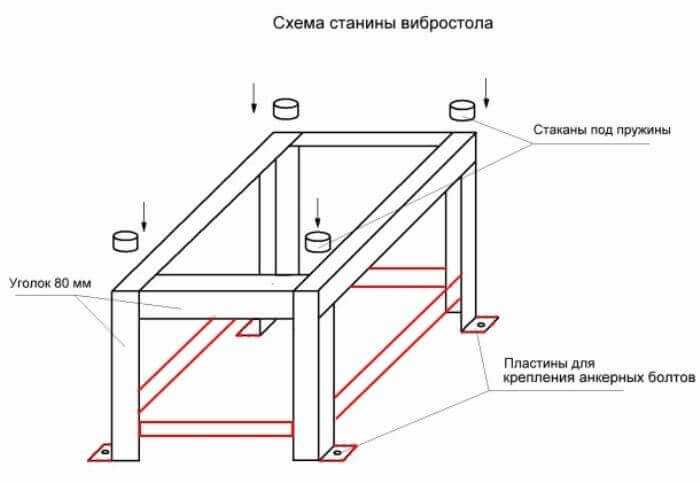

Отрезаются трубы, и варится рама. Габариты могут составлять 700×700 мм.
К раме привариваются ножки из труб и пластины подошвы. Вся конструкция крепится к полу болтами. Если этого не сделать, то стол в процессе работы будет перемещаться.
Если не планируется использование болтов, то к верхней части привариваются стаканы для пружин. Их высота составляет 60−70 мм, а внутренний диаметр должен быть больше наружного диаметра пружин на 2−3 мм.
На пружины ложится и приваривается лист металла. В некоторых случаях сварка не ведется. Для жесткости он снизу закрепляется уголками.
Внизу приваривается швеллер для крепления двигателя.
По периметру металлического листа привариваются уголки.
К швеллеру крепится двигатель.
Ведется пробный запуск оборудования.

Как сделать вибрационную прессовальную установку

Самый простой вариант – изготовление вибростола. Чтобы сконструировать такое оборудование, понадобится:

сварочный аппарат;
болгарка;
дрель;
крепежные болты.

Предварительно тщательно прорабатывают чертежи, чтобы рассчитать оптимальное положение двигателя под столешницей. Затем сваривается каркас из уголков 50х50 мм и закрепляется на ножках с пластинами в нижнем торце. Они пригодятся, чтобы фиксировать установку на одном месте. Далее по углам и посередине закрепляют прочные металлические пружины. На них устанавливают ровную столешницу с бортиками. Снизу привинчивается двигатель, например, от стиральной машины.

Схема самодельного вибростола

Для обустройства пресса на вибрационном столе закрепляют дополнительную панель в виде плоской крышки, на неё оказывается большое давление. Используются отдельные элементы, которые по размерам чуть меньше форм и входят в них, чтобы прессовать раствор.

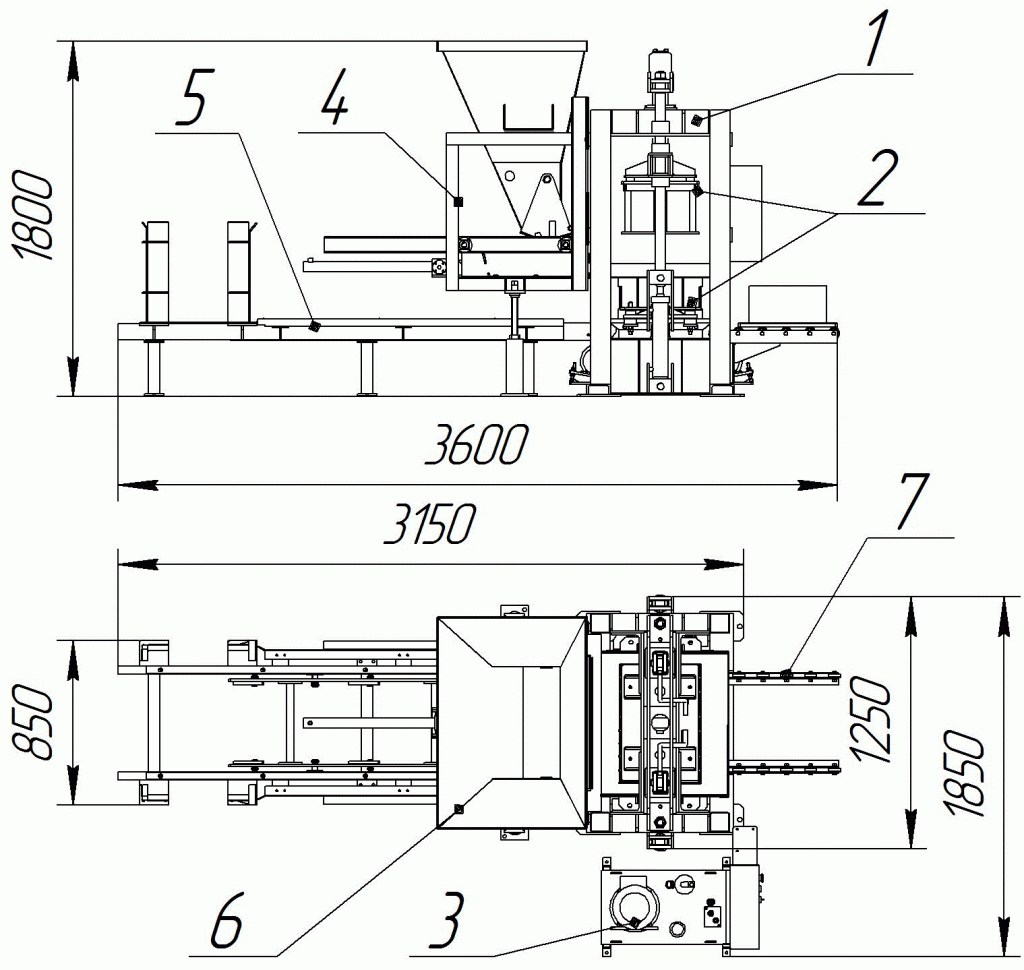

Если опираться на производственный образец станка, то понадобится листовой металл и профиль. Из последних сваривается каркас. Емкость с раствором должна иметь вид трапеции, сужающейся книзу. Дно откидное и обеспечивает подачу смеси в матрицы, представляющие собой опалубку из металла и деревянных планок. Сверху делают придвижной пресс из пластин, входящих в форму прижимного механизма. Для обеспечения высвобождения воздуха добавляют вибрацию. Такой вариант применим в производстве обычной прямоугольной плитки.

Полноценную установку самостоятельно собрать непросто, но возможно

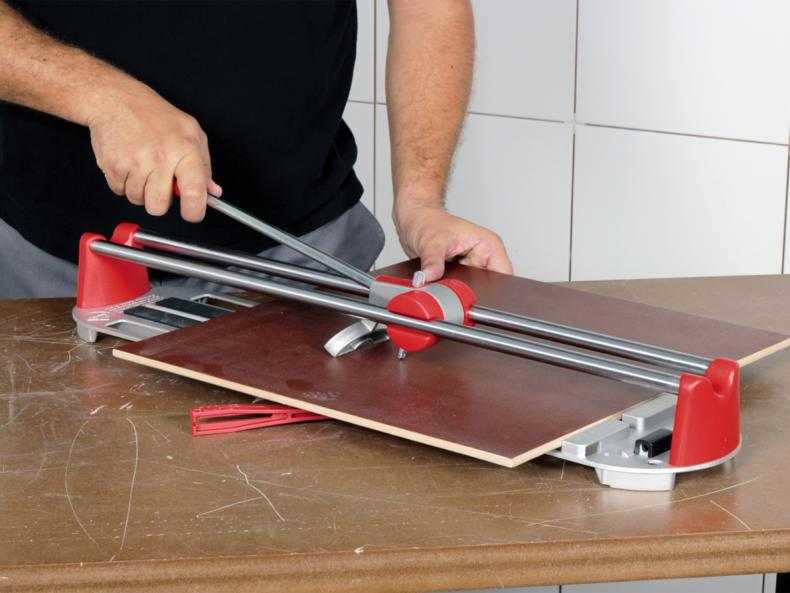

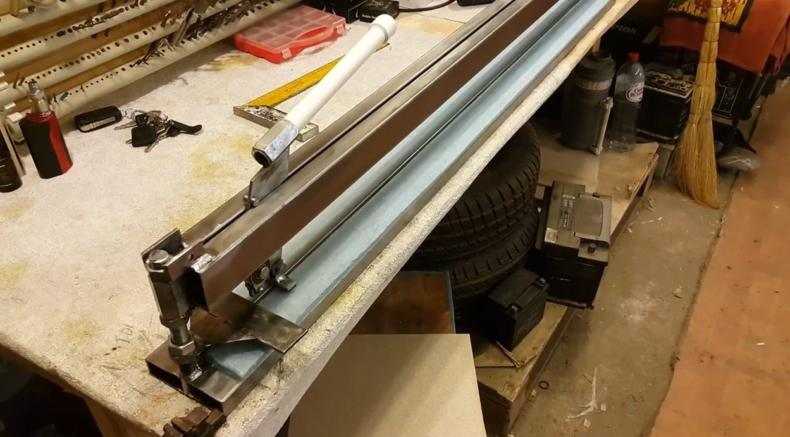

Самодельный ручной плиткорез

Потребуется:

Профиль прямоугольного сечения 500*300 мм;
Металлические пластинки;
Стальные уголки;
Шпильки;
Болты;
Подшипники;
Сварочный аппарат;
Болгарка;
И другие строительные инструменты.

Направляющая

Для ее изготовления необходимы 2 прямоугольные металлический профиль длинной. При замере нужной длинны мерки и срезы лучше делать на каждой стороне отдельно.

Далее профили шлифуются с каждой стороны.

Из них собирается направляющая для каретки.

Ломающая подошва

Шлифуются два профиля необходимой длинны.

Затем между ними укладывается пластина и сваривается в единую систему.

Сварка начинается с прихватывания торцов и далее следует по всей длине профиля.

Сборка направляющей рельсы с ломающей подошвой

К подошве привариваются по одной шпильке с каждого торца.

Устанавливается направляющая. Для этого соединяются два профиля с промежутком между ними 0,5 см.
Далее берутся гайки с высверленной резьбой и привариваются к верху и низу направляющей рельсы.
Для получения гайки с высверленной резьбой нужно поступить следующим образом. Зафиксировать гайку в тисках, с помощью дрели или шуруповерта сточить резьбу наждачной бумагой.
Сборка в единую конструкцию осуществляется так, чтобы между двумя гайками можно было установить еще одну независимую гайку, которая должна осуществлять регулировки направляющей рельсы по высоте положения.
Для точной фиксации рельсы в определенном положении устанавливается контргайка.

Втулки под подшипники

Каретка будет мастериться из нержавеющего металла толщиной 4 мм и двигаться по оси из болтов за счет подшипников.

Как сточить грани с гайки. Дрель или шуруповерт закрепляется, например в тиски, в патрон зажимается болт с накрученной на него гайкой и болгаркой стачиваются все ее грани.

Сборка подвижной части для каретки

Последовательность сборки: к болту устанавливается втулка, к которой крепится подшипник и две переходные гайки для закрепления каретки, далее снова втулка подшипник и гайка.

Сборка каретки

Из листа нержавеющего металла толщиной 4 мм вырезается деталь, к ее верхней части приваривается одна гайка, а в нижней части в ней просверливаются отверстия для крепления подвижной части.

Между двух кронштейнов на подшипнике устанавливается режущее колесико и стягивается болтом.

Сборка конструкции воедино

На каретку устанавливается режущее колесико. Устанавливать его можно в двух вариантах расположения.
Далее крепится разделитель, который и будет при работе ломать плитку по резу.
Устанавливается рукоятка.
Основание ломающей подошвы смягчается отрезами вспененного теплоизолятора.
Над рельсами на каретку устанавливается фиксатор для предотвращения проскальзывания.

При правильной сборке получается добротный качественный рабочий инструмент. Справится такой плиткорез с любым объемом плитки. Единственное, что следует сразу учесть, что весить он будет довольно много.

Подготовка необходимых материалов

Чтобы хорошо представлять, как своими руками сделать вибростол, предварительно необходимо сделать чертеж. После этого необходимо начать заготавливать материалы для оборудования:

Для столешницы может быть применена фанера толщиной 14 мм. Такой стол будет работать без лишнего шума и за счет небольшого веса давать хорошую вибрацию. Если применяется лист металла, то его толщина может составлять 5−10 мм. Ресурс стола при использовании такого материала возрастает. В случае если используется лист толщиной 4 мм, то к нему требуется приварить ребра жесткости в виде уголков.
Заготавливаются металлические уголки 50×50 мм, которые будут привариваться по периметру столешницы. Они необходимы для того, чтобы формы с плитками не упали в процессе вибрации.
Швеллер, к которому будет крепиться мотор.
Металлические трубы для ножек.
Трубы для основания.
Пластины из металла для формирования подошв.
Пружины. Длина 113 мм.
Болты под пружины или стаканы.
Двигатель. Для небольшого стола достаточно мощности 700 Вт при напряжении 220 В. Если стол планируется использовать часто, то необходимо подобрать двигатель мощностью в пределах 1,2−1,5 кВт.

Выбор и установка электродвигателя или вибратора

Двигатель для вибрирования, учитывая одновременное воздействие на столешницу давления пресса, должен обладать достаточной мощностью. Изготовление самодельного вибропресса – процесс трудоёмкий, и выход его из строя из-за установки заведомо непригодного мотора малой мощности – эксцесс неоправданный. Поэтому при сборке самодельного мини-вибропресса целесообразно использовать имеющиеся в продаже надёжные двигатели-вибраторы промышленного производства с возможностью регулирования частоты и амплитуды колебаний, например, ВИ-99/Е.

С учётом того, что давление на форму будет оказываться в вертикальной плоскости, качественное уплотнение будет обеспечено вибрированием в горизонтальной плоскости. Для этого вибродвигатель должен быть установлен на столешнице вертикально, снизу, приблизительно в месте пересечения её диагоналей (центр тяжести). Для этого к столешнице снизу приваривается стальной кронштейн с отверстиями под крепление электромотора.

Вибростол с электродвигателем

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или
удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при
вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить»
или же устанавливать меньше и располагать строго по центру. Слишком узкий стол
снижает производительность вибростола и является довольно неустойчивой
конструкцией.

Примечание. На размеры вибростола влияет и запланированный
объем производства, чем он больше, тем больше должны быть размеры столешницы. В
свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к
материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола. Рассчитывается исходя из физиологических
параметров человека, который будет работать за столом. При среднем росте
удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его
установки. Если ноги стола будут укапываться и цементироваться их нужно сделать
длиннее. Если конструкция будет мобильной – такой высоты достаточно.

Инструмент:

сварочный аппарат;
дрель;
болгарка.

Материалы для изготовления стола:

материал для столешницы. В качестве такового можно
использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса
позволяет передать большую вибрацию от вибродвигателя, к тому же значительно
снижается уровень шума при работе. Но большинство пользователей отдает
предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего
ресурса его использования.
Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали

Примечание. Более тонкий лист следует усилить металлической
трубой или уголком, приварив их по периметру и по центру.

металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки
столешницы. Такой бортик не позволит формовочным емкостям сместиться с
поверхности во время вибрации;

Бортик вибростола из уголкаОграничитель края вибростола из уголка

швеллер для крепления мотора (от 211 руб/м.п.).
Приваривается в центре под столешницей. В нем просверлены отверстия под болты
для крепления мотора;

Швеллер для крепления вибромотораКрепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при
толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм.
(53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более
массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней
форм;

Конструкция рамы вибростола для плиткиРама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры.
Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;

Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины. Их назначение обеспечить вибрацию. Пружины можно
приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с
мопедов. Устанавливаются пружины по углам стола. При значительной площади
рабочей поверхности устанавливается дополнительная пружина по центру. При этом
изменяется конфигурация опоры и место установки двигателя;

Пружины для вибростолаПружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113
мм. для скутера составляет 500 руб.

болты для установки на них пружин. Или заготовки трубы,
длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые
будут выполнять функцию стакана для пружины;

Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем
диаметр пружины будет происходить неравномерная вибрация и износ пружин. А
столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка,
выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола).

Крепление электромотора для вибростолаЭлектрический двигатель для вибростола

станок для производства колотого камня

Мобильная щековая дробилка

Мобильная роторная дробилка

Мобильная конусная дробилка

Мобильная центробежная дробилка

Мобильная дробилка для песка +мойка

Трехступенчатая мобильная станция

Четырехступенчатая мобильная станция

HGT гидрационная дробилка

Щековая дробилка серии C6X

Щековая дробилка серии JC

Щековая дробилка серии HJ

Щековая дробилка серии PE

Роторная дробилка серии CI5X

Первичная роторная дробилка

Гидравлическая роторная дробилка

Роторная дробилка серии PF

Конусная дробилка серии HPT

Конусная дробилка серии HST

Конусная дробилка серии CS

Ударная дробилка серии VSI6S

Ударная дробилка VSI серии DR

Ударная дробилка VSI серии B

VM вертикальная мельница

Сверхтонкая вертикальная мельница

MTW трапецеидальная мельница

HGM ультратонкая мельница

MB5X вальцовая мельница

Маятниковая мельница раймонд

T130X сверхтонкая мельница

Европейская молотковая дробилка

Виброгрохот серии S5X

Вибрационный питатель серии TSW

Тяжёлый вибропитатель серии FH

Вибропитатель серии GF

Создание гильотины для обработки металла: пошаговая инструкция и детальные чертежи

Шаг 1: Подготовка материалов

Перед началом работы необходимо подготовить все необходимые материалы и инструменты. Вам потребуется соответствующая толщине металла стальная полоса, уголки, болты, гайки, ручка и пружина. Также вам понадобятся инструменты для изготовления отверстий и выпилов, например, дрель и лобзик.

Шаг 2: Изготовление рамы

Первым шагом является изготовление рамы гильотины. Для этого нужно собрать основу из прямоугольных уголков, соединив их болтами и гайками

Важно убедиться, что основа прочно фиксирована

Шаг 3: Установка режущего приспособления

Следующим шагом является установка режущего приспособления. Для этого необходимо изготовить лезвие из стальной полосы, имеющей нужную ширину и толщину. Лезвие должно быть закреплено на основе гильотины с помощью болтов, гаек и ручки для управления.

Шаг 4: Добавление пружины

Для более эффективного функционирования гильотины необходимо добавить пружину, которая будет помогать вам с легкостью открывать и закрывать режущее приспособление. Пружину можно прикрепить к основе и ручке с помощью болтов или крючков.

Шаг 5: Проверка и оптимизация

После завершения сборки важно проверить функциональность гильотины. Убедитесь, что лезвие режущего приспособления движется плавно и ровно без заеданий или препятствий

Если возникают проблемы, отрегулируйте гайки или болты в соответствии с потребностями.

Шаг 6: Использование безопасности

Помните, что обработка металла может быть опасной задачей. При использовании гильотины всегда соблюдайте меры безопасности. Наденьте защитные очки, перчатки и другие средства защиты. Также всегда следуйте инструкциям по эксплуатации и не превышайте максимальные нагрузки для инструмента.

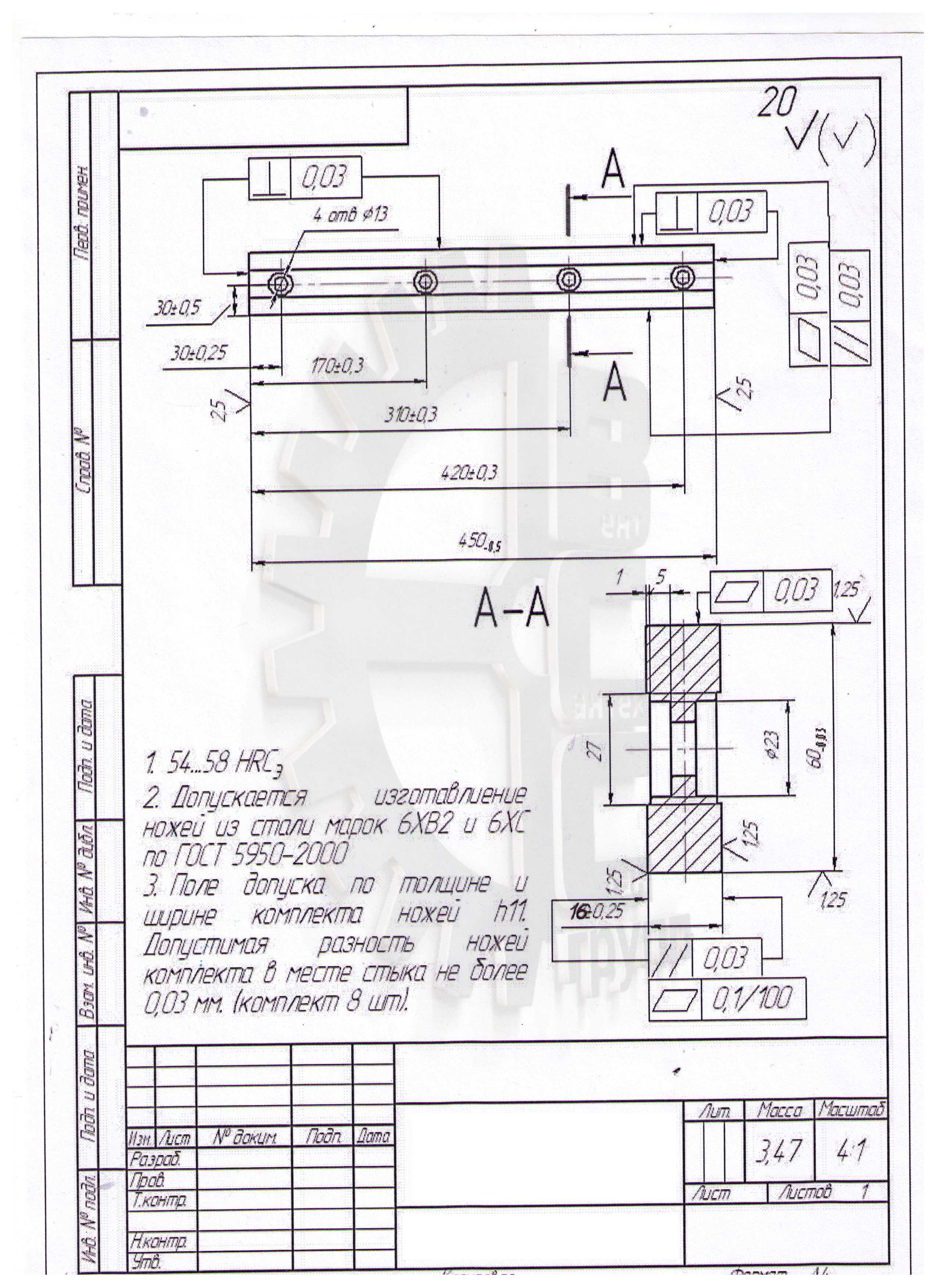

Теперь у вас есть пошаговая инструкция и детальные чертежи для создания гильотины для обработки металла. Следуя этим инструкциям, вы сможете самостоятельно изготовить гильотину, которая будет соответствовать вашим потребностям и поможет вам эффективно работать с листовым металлом.
