Характеристики современных электрических звонков в квартиру: проводные и беспроводные
Современной усовершенствованной конструкцией является дверной электрический звонок в квартиру или дом. Устройство собирается на базе микросхем. Звонок оснащен встроенным динамиком, который генерирует разнообразные звуковые мелодии. Такое устройство имеет расширенные функциональные возможности. В закрытом состоянии звонок представляет собой пластиковую коробочку, из которой выходят отрезки проводов для подключения или клеммные соединения.
Звонок представлен магнитной системой с контактной группой. В момент подачи напряжения, что происходит в результате нажатия на кнопку, замыкается цепь, что влечет за собой притягивание якоря к сердечнику. На конце подвижного контакта находится молоточек, который ударяет периодически по металлической чаше, инициируя возникновение звуковых волн.
Электрический дверной звонок является самым распространенным вариантом
Дверной электрический звонок может быть проводным или беспроводным. Первый вариант устройства сходен с электромеханическим типом (они имеют одинаковую схему подключения). Однако существуют модели проводных электрических звонков в квартиру, которые будут работать от напряжения 12 В или от автономных источников питания. В первом случае перед подключением устройства необходимо установить понижающий трансформатор. Второй вариант предполагает использование блока питания, входящего в комплект устройства.
Беспроводные звонки для квартир и домов являются более удобными в эксплуатации. Кнопка устройств имеет автономное питание. Для нормальной работы прибора она должна размещаться в зоне передачи сигнала к звонку. Существуют беспроводные модели, которые работают от сети 220 В. Их включают в стационарную розетку, а кнопка работает от батареек. Встречаются варианты, в которых сам звонок функционирует автономно.
Ультрасовременные модели проводных и беспроводных звонков-домофонов в квартиру или дом обладают расширенным функционалом. Они оснащены функциями видеонаблюдения и звукозаписи, которые начинают работать в момент нажатия на кнопку устройства. Модели премиум-класса дополнительно укомплектованы устройствами дистанционного управления, обеспечивающими открытие дверей или ворот. Это самый удобный вариант для частных коттеджей.
Беспроводной
Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора.
Один тянут на одну кнопку, второй — на другую. При нажатии кнопки передатчик излучает радиосигнал, а приемник его принимает и запускает алгоритм звучания мелодии на установленное пользователем время.
Внешний вид такого дверного звонка сорокалетней давности показан на картинке.
Выбор в пользу того или иного типа звонка, зависит от существующих условий для его подключения, а именно того, какая выполнена проводка. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Проводные подключаются к сети В, есть модели, работающие от пониженного напряжения 12 В.
См. также: Энергоаудит предприятия

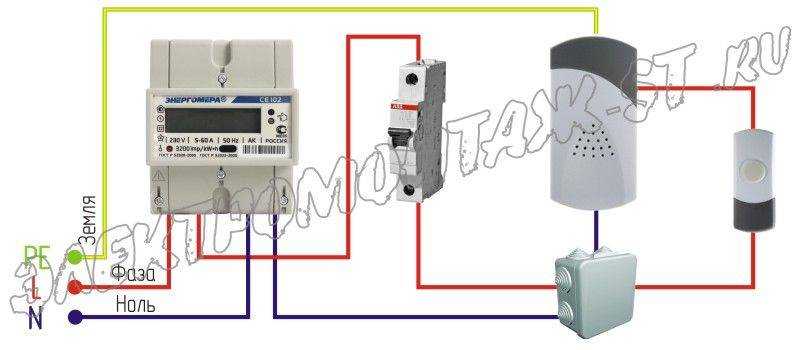

Схемы подключения дверного звонка к 220 вольтам (квартира, дом)
Чтобы отключить дверной звонок, нужно сначала отключить питание в автомате, затем демонтировать крышки, отсоединить провода, отключить трансформатор и снять основной и дополнительный блоки. По способу исполнения есть электрозвонки проводные и беспроводные.
Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Иногда нужно выполнить замену устройства и при этом технология подключения будет немного другой. Ток маленький, следовательно для этого звонка вполне подойдет любой маломощный трансформатор. После этого можно прикрепить главный блок к стене с помощью дрели. Также не забудьте закрыть щитовую панель и сделать пометку, в каком месте подключен трансформатор и за что он отвечает.
Беспроводной
Так как фиксация положения выключателя в этом случае не требуется, то для работы с импульсным реле применяют обычные кнопки. Есть два типа питания беспроводных звонков: Внутренний блок и кнопка работают от батареек.
Так как после трансформатора оба этих контакта эквивалентны фазе. Сначала нужно поместить его на стене и просверлить отверстие для проводников.
Установка дверного звонка своими силами. Часть 3
Разновидности звонков
Своему возникновению дверной электрический звонок обязан изобретению электромагнита. Первые модели имели достаточно примитивное конструкционное решение, но с течением времени конструкция всё усложнялась. Современные дверные звонки выгодно отличаются удобством и функциональностью.
В наше время принято выделять следующие виды дверных звонков:
Механические
Сегодня их применяют исключительно в декоративных целях – для отделки входной двери в каком-либо дизайнерском направлении. Устройство дверных замков механического типа самое простое.
Электромеханические
Как видно на фото дверного звонка подобного типа, он состоит из катушки с сердечником, ударного механизма и резонатора. Под действием электрического тока происходит соприкосновение ударного механизма и резонаторной пластины, в результате которого раздаётся звуковой сигнал.
Достоинства:
- незамысловатость;
- лёгкость установки;
- долговечность.
Отрицательные стороны:
- монотонность звука;
- отсутствие возможности установки более одной мелодии;
- необходимость подключения к электрической сети.
Электронные
Электронные дверные звонки могут быть проводными и беспроводными. Принцип работы проводных устройств заключается в следующем: при нажатии на кнопку электроцепь замыкается и на динамик подаётся звуковой сигнал. Сегодня на такие звонки можно установить любую музыку или звук. Их отличает надёжность и универсальность, они проверены временем.
Беспроводные дверные звонки чаще всего применяются в частных домовладениях. Ведь здесь гости вынуждены стоять перед калиткой, а не перед входной дверью. Звонок данного типа не требует протягивания проводов. Подача сигнала осуществляется при нажатии кнопки путём радиоволн, идущих к звонку, размещённому в прихожей.
Расстояние, на котором могут действовать различные модели, может быть различным. Чаще всего оно колеблется в пределах 30-100 метров.
Беспроводные устройства в свою очередь могут быть аккумуляторными или работать на батарейках. Это идеальное решение, если нет возможности подсоединения к электросети.
Плюсы беспроводных устройств:
- они легко монтируются;
- не нужно протягивать провод;
- они герметичны;
- можно установить там, где нет электричества.
Минусы:
- низкая устойчивость к морозам;
- качество работы зависит от расстояния, на котором находятся блоки звонка и отсутствия преград между ними.
Преимущества проводных моделей:
- простота и надёжность;
- универсальность (возможность работать в любых природных условиях).
Недостатки:
- работа от электричества требует наличия последнего;
- необходимость протягивать провода и просверливать отверстия в стенах.

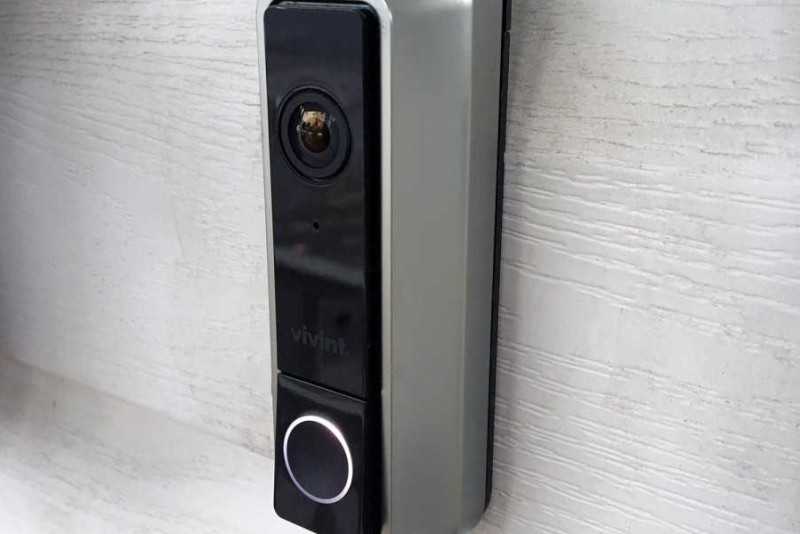

Видеозвонки
Установка видеозвонка имеет следующие плюсы:
- его монтаж можно производить абсолютно везде, будь то калитка или вход в квартиру. Видеоустройство оснащено механизмом, дающим возможность вести переговоры на расстоянии;
- удобство эксплуатации. Отсутствие надобности в дверном глазке – кто пришёл можно посмотреть на дисплее;
- удобство для удалённого использования. В набор входит скрытая видеоаппаратура. Подобное изделие не нужно подключать к электросети – оно может работать от аккумулятора;
- предусмотрены функции дистанционного открывания электрозамка, видеофиксации, автоответчика, ночной подсветки и др.;
- можно регулировать уровень громкости;
- конструкция некоторых моделей позволяет разговаривать с владельцем даже, если его нет дома. Эту возможность дверным звонкам с камерой обеспечивают IP-устройства.
Комментарии (7):
Я заметил, что у меня дома и люстра подключена точно так же (выключатель стоит на «нуле», а не на «фазе») — т.е. люстра всегда под напряжением, даже когда свет выключен. Почему так? Неужели так правильно? Это же ненужный риск для того, кто полезет менять лампочку… С неё может ударить током? И можно-ли переделать, и сделать «по-человечески», чтобы люстра обесточивалась, когда выключена? Опять же, на сколько я слышал, подобное вредно для современных, светодиодных и других энергосберегающих ламп (а некоторые лампы ещё и мерцать умудряются, даже когда свет выключен, т.к. они всё-равно остаются при этом под током).
Н-да, действительно, я сейчас проверил пробником наличие напряжения на своих выключенных люстрах и оно там есть, т.е. выключатели отключают ноль. Но ни светодиодные лампы, которые у меня сейчас везде, разные, ни энергосберегайки ранее у меня никогда не мерцали. Правда у меня когда-то был ЭЛТ-монитор, который по ночам свистел, будучи выключенным — оказалось там был большой дроссель и конденсаторы между проводами питания и заземлением, вот через них переменный ток подтекал (на заземление, которое у меня соединено с нулём). В плане риска при замене лампочек… они ж так сделаны сами по себе безопасно — я всю жизнь менял их даже и с включённой самой этой люстрой, если вечером. Да, и такой вариант мне кажется правильным: выключатель мы трогаем каждый, день, дети могут поковыряться в нём, а с учётом большого сопротивления современных светодиодных лампочек ток с фазы, прошедший через люстру, небольшой. Ну, а ремонт/замена люстры случаются редко и… заведомо выключаем ЗУ верхней проводки («рубильник» в электро-щитовой).
Офигенная статья, где понятно объяснено, почему размыкание нулевого провода в случае звонка есть не зло, а благо; и что не нужно ругать советских электриков. Автору — респект! Выходит, при живой фазе (видно отверткой) и звонке виновата кнопка?
Прошу прощения, криво выразился. Проблема в том, что фаза жива, звонок отдельно жив. А нажимаешь на кнопку — тишина. Выходит, в этой ситуации виновата кнопка…
В приборах освещения выключатель ставят в фазу. А в звонках в ноль …, представте себе, что звонок на улице в метрах 5-ти от дома: 5 м фазы под дождем и снегом болтаются…
Пронто! Я не электрик. Сейчас умер звонок в дверь с общего коридора, где стоит камера. У меня уже есть ему замена. Но, прийдется вырвать старое, и на скрутке запилить все новое. Вопрос: Питание на звонок не отключается (если это перед общей дверью с 4 звонками соседей)? Момент в зачистке проводов, скрутке и изоляции. Сделать по аналогии с тем что стоял. Есть шансы что шарахнет сильно, если случайно законтачат в руках определенные провода?
Уважаемый автор, Вас не затруднит предоставить ссылку на СНиП и пункт, в котором указано что кнопка звонка должна устанавливаться в разрыв нулевого провода?
Проводка и схема подключения
Работа электрического звонка не возможна без электричества. Поэтому к месту, где будет крепиться прибор, должна быть подведена проводка. Как правило, проводные изделия работают от сети переменного тока с напряжением 220в. Можно использовать один двухжильный кабель или два одножильных. Сечение провода может быть 0,5 квадратных миллиметра или больше. Однако более толстые провода использовать не обязательно, поскольку мощность, которую потребляет проводной звонок, невелика. Единственное, что нужно учесть, это их материал. Он должен быть таким же, какой использовался для проводки во всем доме или квартире.
Схема подключения у разных изделий разная. Как правило, во всех новостройках при строительстве прокладывается проводка под стандартный дверной прибор. Если же вы занимаетесь строительством сами или подключение проводного электрического звонка не предусмотрено по каким-либо причинам, то вы можете выбирать изделие с любой возможной схемой подключения, прокладывая к нему проводку.

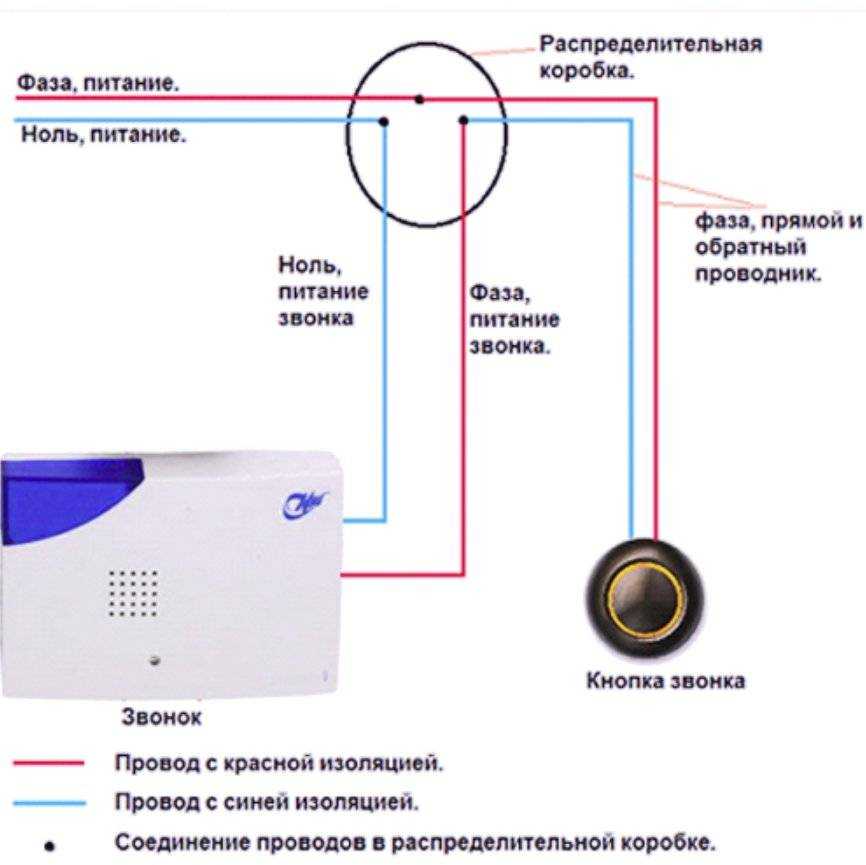

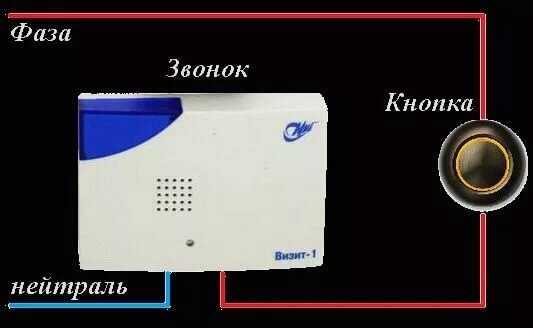

Стандартная схема подключения дверного звонка в точности копирует схему обыкновенного выключателя, а она, как известно, самая простая среди всех имеющихся электрических схем. Только вместо лампочки используется звуковой механизм, а вместо выключателя – кнопка. Ноль подключается к звуковой панели, а фаза – к кнопке. При этом оба элемента также соединены между собой. При нажатии на кнопку фаза замыкается и раздается звуковой сигнал.
Обзор схем подключения
От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

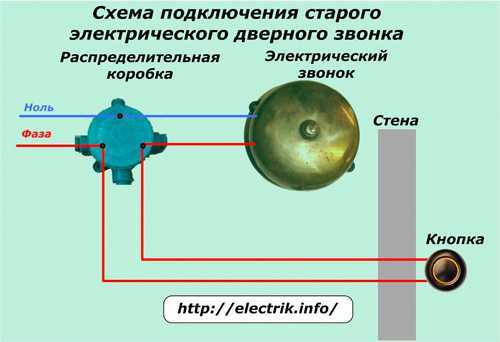

#1 – Схема подключения старой модели
Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.
Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.
Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке
Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.
Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.
Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.
Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

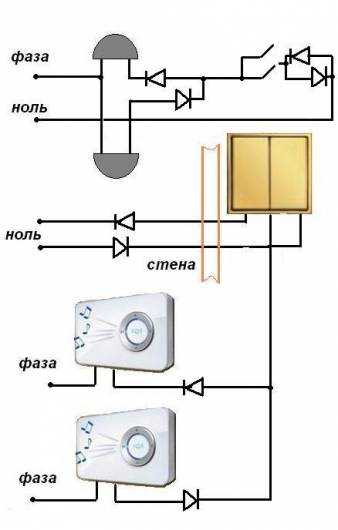

#2 – Один или два звонка на 2 кнопки
В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.
Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку
Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.
Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом
Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.
#3 – Схемы подключения современных моделей
Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

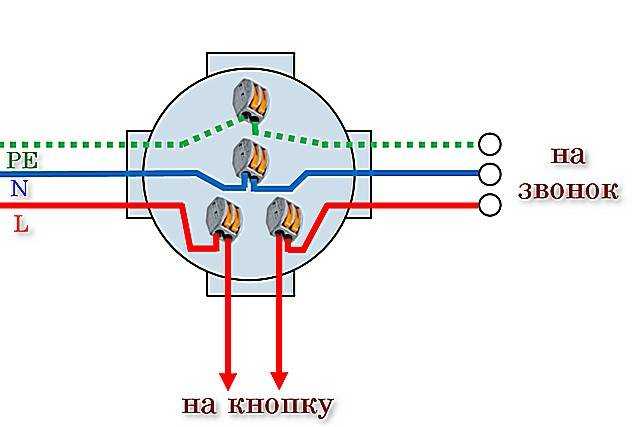

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.
В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой
Если кнопка металлическая, ей также требуется заземление.
Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

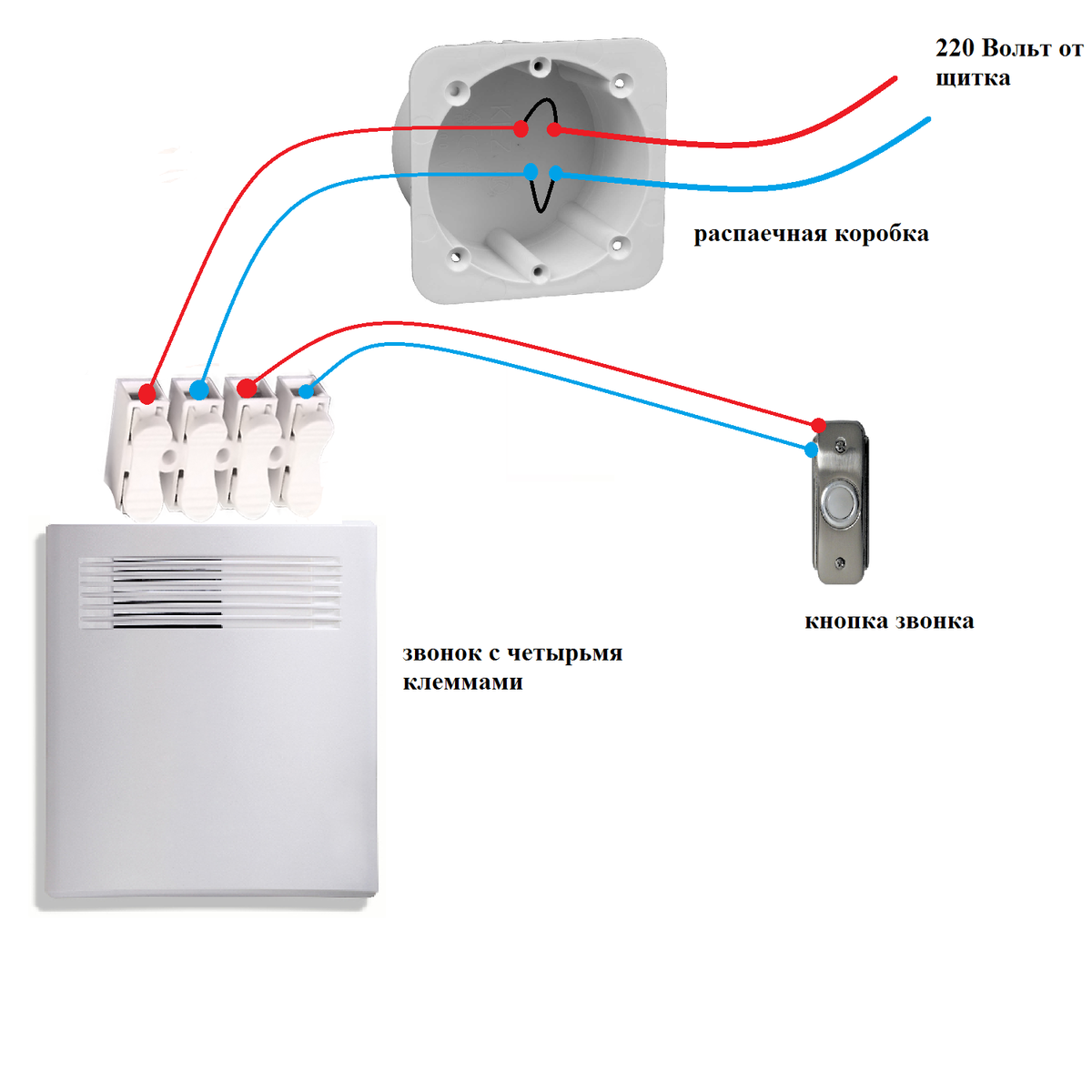

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.
При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии
Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.
Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке
В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.
К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.
Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.
Особенности установки
Электрическая схема подключения дверного звонка.
Если осуществляется монтаж электрического звонка, лучше использовать двужильный кабель, имеющий сечение 0,5-0,75 кв. мм. Более мощные провода тоже можно использовать, но они стоят дороже, а поскольку мощность дверного звонка незначительна, применение таких кабелей нецелесообразно.
Кроме того, проводные звонки лучше подключать с помощью кабелей, жилы которых выполнены из того же материала, что и остальные провода в квартире. То есть, если для электросети использованы алюминиевые проводки, значит, для подключения звонка тоже нужно взять алюминиевые, если использованы медные – берут медные.
По действующим нормативам укладка кабеля снаружи офиса или квартиры осуществляется скрытым способом, а внутри помещения – скрытым либо внешним способом. При этом установка дверного звонка выполняется по заранее составленному проекту, учитывающему особенности помещения.
При прокладке кабелей скрытым способом штробят в стене канавку (её глубина должна быть в 3 раза больше диаметра провода, используемого для подключения звонка). Кабель закрепляют через каждый метр с помощью специальных скоб. Если же выбран внешний способ прокладки, провода укладывают в специальные короба.
Основной блок закрепляют на стене на дюбели. Затем осуществляют его подключение к нулевому проводу протянутого кабеля. Если соединить блок с фазовым проводом, при нажатии на вызывную кнопку может сгореть микросхема. Схема подключения, идущая к приобретённой модели, расписывает, каким обрезом должны выполняться соединения в сети
Следовать этим рекомендациям крайне важно, поскольку это исключит короткое замыкание и преждевременный выход из строя дверного звонка
И еще один важный момент: любое электрическое устройство подключать к сети электропитания можно лишь в том случае, если отключена подача электроэнергии в квартиру. Иначе выполнять монтажные работы небезопасно!
После монтажа дверного звонка и его подключения проверяют работоспособность устройства. Если всё работает, можно прослушать мелодии и установить тот звуковой сигнал, которой больше всего нравится. Или же можно прослушать мелодии, а после запрограммировать устройство так, чтобы во время каждого нового звонка звучала своя мелодия.
Установка и подключение дверного звонка – несложная задача: схема и сопроводительная инструкция помогут выполнить эту работу на отлично.
Выбор беспроводного звонка
Чтобы подобрать самое подходящее устройство и не ошибиться в качестве при выборе, нужно обращать внимание на такие важные моменты:
Приобрести беспроводной звонок можно как от зарубежных, так и от отечественных производителей. Наилучшим качеством отличаются немецкие и итальянские модели
, но их цена очень высокая. Также существуют хорошие польские модели за более приемлемую стоимость
Можно поискать и качественные китайские звонки, но при этом обращайте внимание на количество требуемых для питания батареек. Дешевые изделия, вероятней всего, будут или очень энергозатратными, или же быстро сломаются по техническим причинам
Инструкция: как сделать дверной звонок своими руками
Для чего нужен дверной звонок? Можно ли починить старый или проще собрать новый? Стоит заметить, что ремонт, дело интересное, но вот сбор звонка своими руками может доставить немало удовольствия. Стоит заметить, что ранее было модно для изготовления звонков на дверь использовать основу в виде старого телефона, который издает звук дин-дон.
Изготовить дверной звонок можно своими руками, главное — продумать его конструкцию и схему подключения
Советский аппарат – это прошлый век, теперь за основу стали брать самые обычные детские игрушки, так как есть возможность подобрать:
- Мелодию;
- Режим работы;
- Громкость;
- Регулятор для уменьшения или увеличения громкости;
- Габариты изделия.
Чтобы сделать звонок своими руками максимально просто, нужно подготовить музыкальную игрушку или вовсе открытку, двужильный провод метровой длины, индикаторную отвертку, изоленту. При разборе игрушки, можно обнаружить маленькую плату, чип, место для установки батарейки и динамик. Если берется электрическая игрушка, работающая от надавливания, то в ней нет внешней кнопки, а плата и динамик расположены в специальной коробочке внутри изделия. Эта коробочка должна быть очень аккуратно снята и открыта и на плате можно увидеть ту самую заветную кнопочку, которая по виду напоминает резиновый наконечник, прикрепленный к контактам платы.
Далее внимание стоит обратить на провод, идущий к динамику. Он заменяется на двужильный кабель. Концы кабеля зачищаются на каждой жиле
Провода, идущие к динамику, нужно аккуратно подрезать и также зачистить. Действия должны быть максимально аккуратными, чтобы не оторвать тонкие проводки от платы. Далее проводится соединение проводов динамика и кабеля, который другим концом подключается к проводам платы. Как только конструкция собрана, нужно установить на плату кнопку, и проверить работоспособность изделия. Для улучшения качества работы, нужно заизолировать концы при помощи изоленты. Особенность конструкции в ее полной безопасности, так как вероятность замыкания и возгорания равны 0
Концы кабеля зачищаются на каждой жиле. Провода, идущие к динамику, нужно аккуратно подрезать и также зачистить. Действия должны быть максимально аккуратными, чтобы не оторвать тонкие проводки от платы. Далее проводится соединение проводов динамика и кабеля, который другим концом подключается к проводам платы. Как только конструкция собрана, нужно установить на плату кнопку, и проверить работоспособность изделия. Для улучшения качества работы, нужно заизолировать концы при помощи изоленты. Особенность конструкции в ее полной безопасности, так как вероятность замыкания и возгорания равны 0.
Основные типы дверных звонков
Входные звонки для дверей можно разделить на два типа: проводные и беспроводные. Также встречаются различные старые устройства: поворотные, дверной «молоток», колокол на шнурке. Эти виды уже не встретить в обычном магазине, из-за того, что они имеют слабые характеристики.
Новые модели отличаются тем, что сигнальный элемент и выключатель располагаются не рядом друг с другом. Проще говоря, кнопка, вызывающая звук, находится за дверью, а динамик — внутри помещения. Именно это расположение в несколько раз повышает вероятность того, что звук будет слышен четко.
Проводные устройства устанавливаются с помощью специального провода, который подключается к электросети, а беспроводные функционируют на батарейках и потому их можно устанавливать самостоятельно.
Проводные устройства работают от сети с напряжением 220 В, а корпус с кнопкой связаны благодаря двужильному изолированному кабелю. Эти устройства более практичны и надёжны, служат более 10 лет и устойчивы к различным температурным режимам.
Беспроводные устройства различаются тем, что не требуют для монтажа лишних проводов и кабелей, поэтому могут работать даже при отключенном электричестве. Недостатком этой модели будет низкая дальность передачи звука и отсутствие звука при плохой погоде. Принцип действия беспроводного устройства заключается в активизации радиосигнала через пульт управления.
Внимание! В последние годы начали выпускать новые виды звонков. В магазинах можно увидеть «умные» модели, которые обладают опцией записи любой музыки, камерой, календарем и прочими мелочами
Сложное подключение дверного звонка

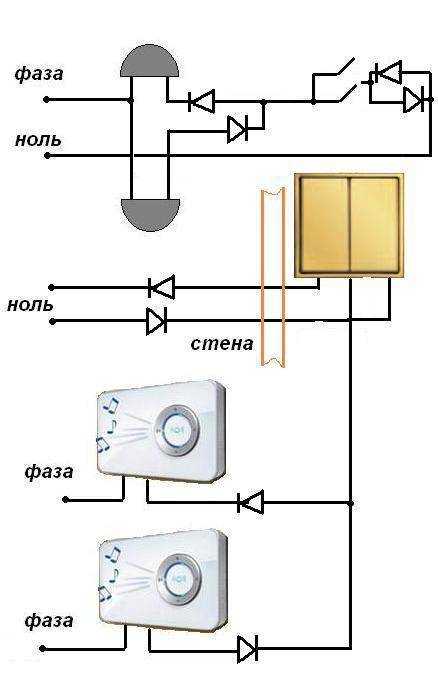

В третьем варианте необходимо выполнить подключение двух звонков таким образом, что-бы в различных ситуациях срабатывал конкретно какой-либо из них. В данном случае для каждого звонка нужно создать отдельную полуволну для пропуска электрического тока. Один будет запитан в одном направлении, а второй — в другом. Как видно на схеме, при таком варианте подключения применяются диоды.
К недостаткам данной схемы подключения можно отнести использование кнопки с тремя контактами или сдвоенного выключателя. Кроме того, за счет созданных полуволн, питание звонков будет недостаточным, особенно в случаях слабого напряжения в сети.
В общем, ничего сложного нет и вопрос, как подключить дверной звонок, не должен стать неразрешимой проблемой.
Беспроводные дверные звонки: преимущества
Чтобы выбрать гаджет, важно понимать, как работает беспроводной звонок. В обычном устройстве гость нажимает на дверную кнопку-передатчик, после чего сигнал поступает по проводу в квартиру или дом. Там находится динамик-приёмник, который воспроизводит мелодию
У этого способа есть несколько плюсов: батарейки точно не разрядятся, сигналу не помешают помехи. В остальном, есть масса минусов:
Там находится динамик-приёмник, который воспроизводит мелодию. У этого способа есть несколько плюсов: батарейки точно не разрядятся, сигналу не помешают помехи. В остальном, есть масса минусов:
- Дистанция между передатчиком и приёмником ограничена длиной провода;
- Чтобы проложить провод, нужно сверлить и штукатурить стены;
- Чтобы подключить дверной звонок, нужно работать с электросетью 220 В;
- Если провод будет повреждён или вы решите заменить устройство, придется снова выполнять электромонтажные работы;
- Если нет питания от электросети, устройство вообще не работает.
Беспроводной вариант работает точно так же, как и его предшественник. Однако здесь сигнал передаётся с помощью радиоволн. Дальность такого устройства может превышать сотню метров. Поэтому установить беспроводной звонок для частного дома будет так же легко, как и для квартиры. Доступны устройства, которые не зависят от батареек. Даже цена не является аргументом в пользу проводных аналогов: самые дешёвые стоят около 1$, тогда как беспроводные можно найти от 3-4$, что также является очень доступным бюджетом. Для меня ответ на вопрос, какой звонок лучше: беспроводной или проводной, очевиден.
Отличия между квартирными и уличными моделями
Если вы хотите подобрать для своей двери аналогичный дверной звонок, учтите, что существуют модели, рассчитанные на использование в разных условиях. Так, например, для квартиры подойдет устройство обыкновенного типа, а вот для улицы нужна особая защита как по внешним частям, так и по внутреннему наполнению.
В первую очередь необходимо проверить наличие защитного козырька для дорожных моделей. Он защитит кнопку от дождя, ветра, солнца и пыли. Учтите, что козырек не должен мешать сигналу. Кроме того, требуется дополнительная защита от влаги и пыли внутренних деталей и механизма прессования. Также учтите, что не все модели способны выдерживать резкие перепады температур, аномальную жару или сильные морозы.
Разнообразие моделей дверных звонков в зависимости от условий использования
Для защиты уличных товаров от вандализма планируется оснастить кнопку более прочным корпусом, металлической кнопкой вместо стандартной пластиковой, а также дополнительными механизмами безопасности. Конечно, такие звонки несколько дороже обычных квартирных.
При правильном подходе подключить дверной звонок не составит труда даже новичку. Достаточно внимательно изучить конструкцию устройства, понять принцип его работы и провести необходимые манипуляции для его подключения. Для качественного монтажа необходимо заранее подготовить все необходимые инструменты. В случае затруднений с подключением всегда можно обратиться к профессионалам.
Дверные звонки теперь есть в каждой комнате. Есть много моделей с разными уровнями сигнала, уровнями мощности и опциями. В этой статье рассказывается о том, как своими руками подключить звонок в квартиру и что для этого нужно.
Замена устройства
Иногда возникает необходимость замены некоторых частей оборудования. В том случае, если работы проводятся с беспроводным типом устройства, то зачастую сложностей попросту не бывает. Всего лишь нужно будет снять непригодную кнопку и установить вместо нее новую.
Небольшое количество составных элементов и отсутствие проводов с легкостью позволяют вычислить вышедшее из строя устройство
В связи с ремонтом проводных звонков также сложностей практически не бывает. В особенности в том случае, если замена производится на похожую модель. Таким образом, нужно демонтировать кнопку и основной блок звонка, разъединить их друг с другом и, конечно же, отключить от питания. Затем подключить новое устройство так, как было описано выше.
Ремонт в таких моделях подразумевает замену батареек
Бывает, происходят случаи, когда поломка происходит из-за повреждения провода. Для того чтобы восстановить работу устройства, необходимо вытащить изношенную проводку, а новую поместить на ее место. Если в этот момент механический звонок собираются менять на электронную модель, то в процессе монтажа могут произойти некоторые проблемы.
Отсутствие сигнала у проводного устройства предусматривает прозвон питающих жил
Дело в том, что для первого типа питание производится от сети, а вот второй тип питается от встроенных или внешних устройств. И поэтому для смены такого оборудования необходимо будет проводить дополнительные строительные работы. Но можно пойти другим путем:
- Сначала необходимо снять первоначально установленный звонок, а уже на его место установить новое устройство, в составе которого должен быть трансформатор и выпрямитель напряжения.
- К контактам выпрямителя подключается новый электронный звонок. При этом установленный трансформатор должен обеспечить напряжением в количестве 10–12 В. Данное дополнительное устройство нужно поместить в специальный короб и соединить необходимые цепи при помощи предварительно изолированных проводов.
При периодическом уходе нелишним проверить целостность контактов проводов
Подключение дверных звонков
Подписка на рассылку
В настоящее время на рынке бытовой электроники существует большой выбор разнообразных дверных звонков, начиная от простых моделей и заканчивая вариантами с видеокамерой и сигнализацией. Если вас заинтересовал вопрос «как подключить дверной звонок», в данной статье вы найдете информацию о методах подключения различных устройств.
Звонок электрический дверной – виды и особенности
Дверные звонки бывают двух видов: проводная модель, требующая подключения при помощи кабеля, а также беспроводная модель — дверной звонок на батарейках, который более простой в монтаже.
Проводные звонки работают от сети
220В, а их корпус и кнопка соединены проводом. Звонок дверной электрический проводной при условии правильного подключения обеспечивает надежность и долговечность, а также работу при любых погодных условиях.
Беспроводной электронный дверной звонок имеет свои преимущества: для его монтажа не требуется проводов, а в случае отключения электроэнергии такой звонок продолжит работу. Однако дальность передачи сигнала такого звонка не велика, а так же возможно «не срабатывание» при плохой погоде.
Дверные звонки можно разделить по потребляемому напряжению. В настоящее время достаточно распространен, как стандартный дверной звонок 220в, так и электронные звонки от 4,5 до 60В. Последние, оснащаются батареями или понижающими трансформаторами.
На современном рынке также появился дверной звонок с камерой. Дистанционная модель включает в себя камеру скрытого наблюдения, которая записывает, как изображение, так и звук. Этот дистанционный дверной звонок не требует подключения – достаточно вставить батарейки, и закрепить элементы на стене.
Если вас не устраивают модели, реализуемые на рынке, можно собрать дверной звонок своими руками с помощью специальных наборов. Если вас интересует, как сделать дверной звонок самостоятельно, можно использовать специальные наборы, например, «Двухтональный дверной звонок». Этот набор позволяет собрать устройство, выполняющее функцию звонка и сигнализации.
Дверной звонок проводной – подключение своими руками
Для того чтобы самостоятельно осуществить подключение дверного звонка проводного типа, вам понадобятся следующие инструменты:
- дрель или перфоратор;
- отвертка-индикатор;
- пассатижи;
- отвертка с тонким жалом;
- кусачки.
Из материалов вам потребуется сам дверной звонок, кнопка, а также два двухжильных кабеля.
Для подключения можно использовать двухжильный кабель с сечением 0,5 — 0,75 мм2. Более мощные кабели также могут использоваться в подключении дверного звонка, однако их применение не целесообразно, поскольку мощность звонка незначительна.
При подборе кабеля также стоит учитывать материал жилы – алюминий или медь. Лучше всего кабель с жилами из аналогичного материала, что и у остальной проводки общей квартирной сети.

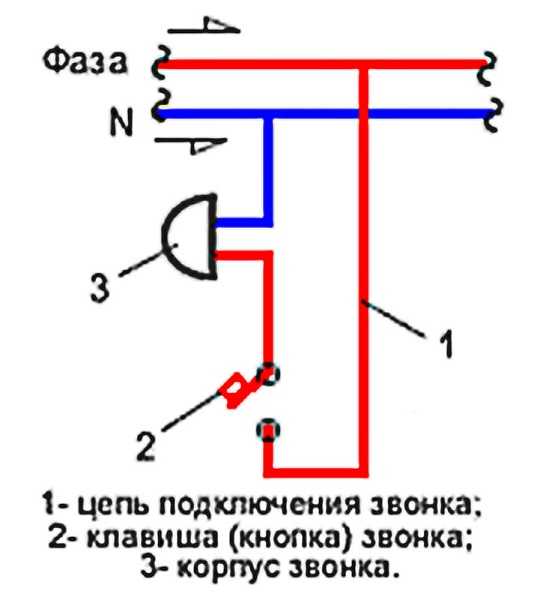

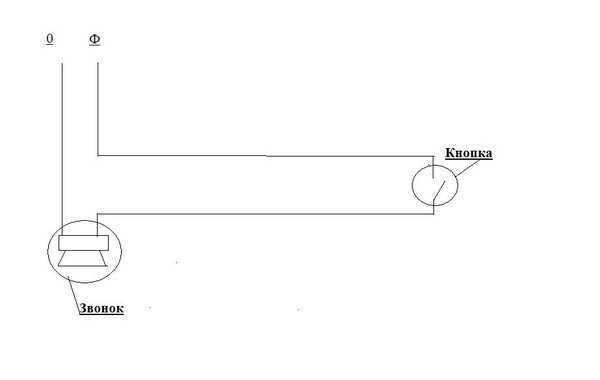

Схема подключения дверного звонка проводного типа
Кнопка для дверного звонка устроена таким образом, что во время нажатия она замыкает контакты. Для того чтобы раздался звук дверного звонка, необходимо, чтобы на его контактах возникли и ноль, постоянно подключенный к звонку, и фаза, разомкнутая в состоянии покоя.
Схема дверного звонка, показанная на схеме, включает в себя два двухжильных кабеля, которые прокладываются от распределительной коробки к кнопке звонка, а также от коробки к месту установки самого звонка.
Как установить дверной звонок – пошаговая инструкция
Если вы используете звонок с низким напряжением, установка дверного звонка осуществляется следующим образом.
От распределительной коробки прокладывается кабель до кнопки звонка и самого звонка. В распределительной коробке с помощью индикатора необходимо найти провода подачи напряжения и определить фазу и ноль. Далее все необходимо соединить согласно схеме подключения.
В дверной раме или стене сверлится отверстие для вывода провода кнопку.

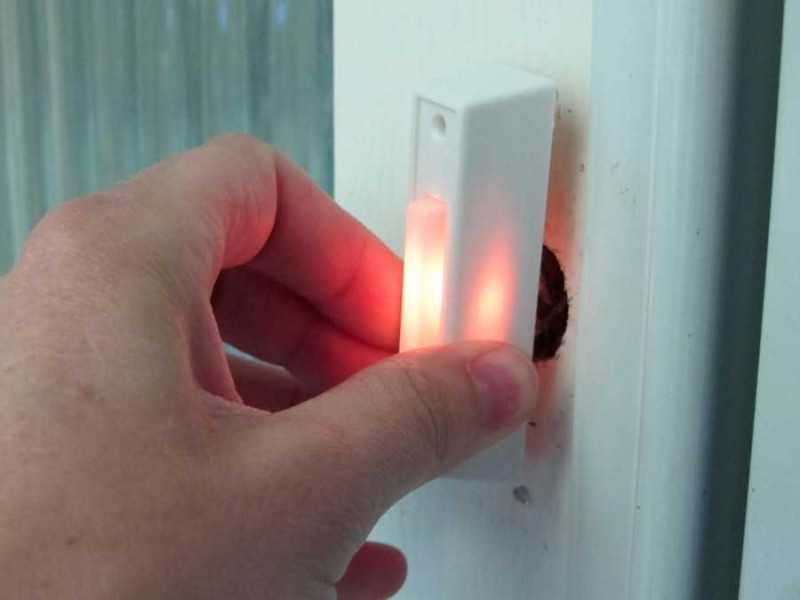

Провод присоединяется к клеммам кнопки, после чего она закрепляется на стене над отверстием.
Второй конец провода присоединяется к двум клеммам, расположенным на батарее звонка. Если батарея звонка находится не в корпусе устройства, а отдельно от него, необходимо протянуть провод от кнопки к звонку, разделить двухжильный кабель и каждую из жил подключить к отдельной клемме.
Если в корпусе звонка имеется трансформатор, необходимо подключить его к распределительной коробке и двум из трех клемм, соответствующих по напряжению.
После того, как вы осуществили подключение своего дверного звонка, включите электропитание и проверьте его работу.
