Для оформления внешних и внутренних углов

Чтобы скрыть стык кромок профилированных листов на внутренних и внешних углах здания, применяют планки угла внутреннего и внешнего. Если в качестве облицовки вы используете профлист МП-18, можно также применять угловой наружный и внутренний элементы.

Планка угла внутреннего

Где устанавливают: на стыке профилированных листов на внутренних углах здания. Может использоваться для оформления оконных конструкций.

Внешний вид,размер: планка угла внутреннего представляет собой «уголок» с завальцованными (подогнутыми) краями и лицевой внутренней стороной. Завальцовка делает кромки более жёсткими и позволяет дополнительно защитить их от негативных воздействий.

Ширина боковых сторон ― 30х30, 50х50, 75х75, 115х115 мм. Длина планки ― 2000, 3000 мм.

Функции: планка угла внутреннего нужна для эстетичного оформления стыков листов профнастила на внутренних углах здания. Она выполняет декоративную функцию ― когда стыкующиеся кромки на углах здания скрыты, фасад выглядит эстетично и завершённо.

Планка угла наружного

Где устанавливают: на стыке профилированных листов на внешних углах здания.

Внешний вид,размер: как и планка угла внутреннего, похожа на «уголок», края которого завальцованы. Но лицевой является не внутренняя, а внешняя сторона «уголка».

Планка угла наружного представлена в размерах 30х30, 50х50, 75х75, 115х115 мм. Длина ― 2000, 3000 мм.

Функции: как и планка угла внутреннего, выполняет декоративную функцию. Применяется для оформления стыков листов профнастила на внешних углах здания.

Внимание: если панели профлиста расположены вертикально, планки следует выбирать в соответствии с высотой и шириной гофр. В этом случае для профнастила с крупными широкими волнами выбирают более широкие планки, чтобы они перекрывали хотя бы одну волну материала

Если профлист смонтирован горизонтально, планки выбирают, ориентируясь на собственные эстетические предпочтения. Для профлиста с крупными гофрами редко используют узкие планки ― такие элементы выглядят непропорционально, рекомендуем в этом случае применять широкие планки. Для профнастила с мелкими волнами подойдут любые планки — можно использовать даже широкие, т. к. они эффектно подчеркивают контуры фасада.

Угловой наружный элемент МП-18х90 о

Где устанавливают: на внешних углах здания. Изготавливается из проката профлиста МП-18 и используется только в сочетании с этим видом профнастила при горизонтальном расположении листов на фасаде.

Внешний вид, размер: представляет собой угловой элемент со сторонами разной длины (480 и 175 мм), расположенными перпендикулярно друг другу и соединёнными полукруглой центральной частью. Полукруглая часть элемента усилена 12 гибами — дополнительными рёбрами жёсткости.

Габаритная ширина листа такая же, как у МП-18 — 1150 мм.

Функции: основная функция ― декоративная. С помощью этого элемента можно скрыть стык листов профнастила и сделать внешние углы полукруглыми ― они выглядят более оригинально и эстетично, чем прямоугольные.

Угловой внутренний элемент МП-18х90 о

Где устанавливают: на внутренних углах здания. Изготавливается из проката профлиста МП-18 и используется только в сочетании с этим видом профнастила при горизонтальном расположении листов на фасаде.

Внешний вид, размер: по внешнему виду напоминает угловой внешний элемент для МП-18, но лицевой будет его внутренняя сторона.

Ширина элемента — 1150 мм.

Функции: выполняет декоративную функцию, как и угловой внешний элемент МП-18. С его помощью можно скрыть стык листов профнастила и эстетично оформить внутренние углы здания.

Снегозадержание

Снегоуловитель

• Для большей безопасности эксплуатации кровли рекомендуется устанавливать снегоуловители на участках возможного схода снеговых масс.
• Эти дополнительные элементы ставятся в месте несущих конструкций стены.
• До укладки листов металлочерепицы, уложите по скату, параллельно, дополнительные опорные брусья или доски, например 5×10см, для крепления основания снегоуловителя.
• Прикрутите к опорному брусу четыре крепежные основы элемента. Монтируйте их  с промежутком в 75см друг от друга по нижней части волны, 8-миллиметровыми шурупами либо болтами с шайбой.
• Меж листом кровельного покрытия и крепежной основой проложите уплотнительную ленту З×30.
• Приложите овальные либо круглые трубы снегоуловителя (2 штуки на комплект) к основам и зафиксируйте их края пультами 0.8×3.5см.

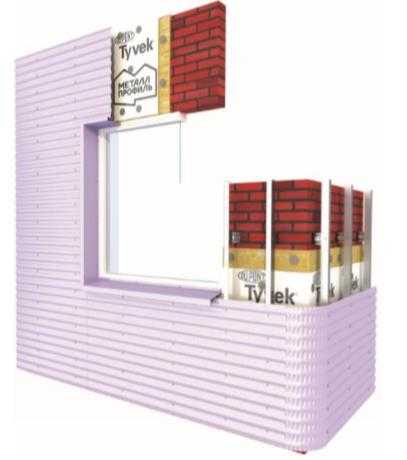

Для оформления цоколя, оконных и дверных проёмов

Чтобы дверные, оконные проёмы и цоколь выглядели эстетично и завершённо, рекомендуем использовать для их оформления следующие планки.

Планка отлива цоколя

Где устанавливают: над верхней кромкой цоколя.

Внешний вид, размер: визуально напоминает небольшую «полку», которую монтируют под наклоном относительно стены здания. Одна кромка планки загнута кверху (когда планку фиксируют, в эту часть вкручивают саморезы), а другая ― наклонена вниз (похожа на узкий «козырёк» с завальцованной кромкой).

Ширина самой широкой части планки ― 50 мм, «козырька» ― 20 мм. Длина планки ― 2000 мм.

Функции: отводит воду от цоколя и отмостки здания, предотвращает размытие фундамента.

Планка отлива

Где устанавливают: в нижней части оконного проёма (на отливе). Этот элемент фиксируют на оконной раме, вкручивая саморезы 4,2х16 (19) мм с пресс-шайбой в верхнюю узкую часть планки.

Внешний вид, размер: внешне напоминает планку отлива цоколя, отличается только размерами.

Ширина самой широкой части планки и «козырька» ― 50х20, 150х30, 180х30, 210х30, 240х30 мм. Длина планки ― 2000 мм.

Функции: планка отлива необходима для защиты подконструкции и несущей стены от осадков ― она отводит воду от оконного проёма. Также она выполняет декоративную функцию ― при оформлении оконных проёмов планку отлива используют в качестве внешнего подоконника.

Планка аквилона малая

Где устанавливают: в местах боковых и верхних примыканий откосов к оконной раме. Планку аквилона малую фиксируют на раме с помощью саморезов 4,2х16 (19) мм с пресс-шайбой (их вкручивают в самую узкую часть планки).

Внешний вид, размер: похожа на «уголок» с «прищепкой». Ширина узкой (крепёжной) части планки ― 20 мм, широкой ― 35 мм. Длина планки ― 2000, 3000 мм.

Функции: с помощью малой планки аквилона можно выровнять края оконных откосов. Место примыкания откоса к оконной раме будет выглядеть, как единое целое. Также планку применяют для фиксации откосов ― в качестве «прищепки», в которую вставляют откос (роль откоса может выполнять планка карнизного свеса).

Планка карнизного свеса простая

Где устанавливают: на боковых и верхних частях оконных и дверных проёмов.

Внешний вид, размер: простая планка карнизного свеса представляет собой Г-образный элемент. Размеры боковых сторон планки ― 200х30 мм, 250х30 мм, 180х30 мм. Длина ― 2000, 3000 мм.

Функции: планки карнизного свеса выполняют защитно-декоративную функцию. Их используют в качестве откосов при оформлении дверных и оконных проёмов. Планки защищают несущую стену и подконструкцию от попадания влаги. Также дверные и оконные проёмы, оформленные с помощью этих планок, смотрятся аккуратно и эстетично.

Элемент #2. Торцевая планка

Планка торцевая (фронтонная) также имеет вид уголка с крепежными полками. Устанавливают ее вдоль свесов на фронтонах для защиты торцов обрешетки и подкровельного пространства от воды, сора, насекомых и птиц, ветрового воздействия.

Торцевые планки закрепляют на финишном этапе кровельных работ, поверх металлочерепицы. Монтаж ведут по свесам фронтонов снизу вверх, перекрывая при этом торцевые края кровельных листов. Закрепляют планки к торцевой доске саморезами с шагом 0,5-0,6 м. Нахлест по длине – 100 мм.

Необходимо, чтобы торцевая планка соприкасалась с верхними гребнями металлочерепицы, перекрывая их. Этим блокируется доступ влаги под листы черепицы, а также устраняется дребезг металла при порывах ветра. Чтобы обеспечить плотное примыкание, возможен подгиб краев черепицы вверх.

Классический способ крепления торцевых планок показан в коротком видео:

Резюме

Мы рассмотрели, какие доборные элементы для профнастила потребуются для монтажа долговечного эстетичного фасада. Все указанные элементы устанавливают после монтажа облицовки.

Чтобы срок службы облицовки и доборных элементов был одинаковым, используйте планки, изготовленные из стали той же толщины и с таким же полимерным покрытием, что и облицовочный материал.

Если вы выберете отделочные элементы (планки) того же цвета, что и облицовка, они будут практически незаметными, фасад будет выглядеть цельно и эстетично. Если планки будут контрастного оттенка, они станут ярким цветовым акцентом.

Внимание: если вы монтируете нетиповой объект и стандартные элементы отделки не подходят, вы можете заказать планки необходимых размеров в компании «Металл Профиль». Мы изготовим доборные элементы по любым индивидуальным размерам

Заказывайте недорогие качественные доборные элементы для профнастила в каталоге компании «Металл Профиль»! У нас представлены решения для любых строительных объектов.

Источник

Что такое планка примыкания?

Обычно доборные элементы занимают не более 3% площади скатной крыши частного дома, однако, именно от их правильного выбора и применения зависит герметичность и надежность конструкции.

Планка примыкания относится к доборным элементам кровли и используется там, где участок должен защищаться от проникновения влаги из-за того, что он примыкает к вертикальной поверхности.

Она применяется там, где кровля присоединяется к вентиляционной требе, дымоходу, стене здания, карнизной доске. Планка физически прикрывает место излома, чтобы вода не попадала туда. У доборных элементов планки примыкания следующие функции:

• Гидроизоляционная. Планка примыкания укладывается в местах сопряжения кровли с вертикальными поверхностями в первую очередь, чтобы защитить этот участок от затекания дождевой или талой влаги. Именно в таких местах скапливается больше всего снега и воды, поэтому без дополнительной гидроизоляции протечки практически неизбежны.
• Теплоизоляционная. Кромки кровельного материала не могут плотно прилегать к поверхности стен дома или трубах, проходящим через крышу, поэтому через эти щели происходят ощутимые теплопотери. Для предотвращения проникновения холода можно использовать металлические уголки, которые закроют собой зазоры.
• Эстетическая. В местах прохода труб через кровлю остается довольно неэстетичный, неаккуратный стык, планка примыкания может устранить этот недочет, улучшив внешний вид готовой крыши.

Планка примыкания

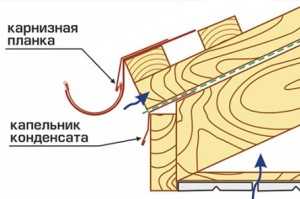

Монтаж капельника

Способы установки капельных доборов на крышу с разными типами кровли схожи, однако у каждой своя специфика. Разберем детальнее как установить капельник на них.

Для профнастила и металлочерепицы

Поскольку под эти кровельные материалы оптимальна разреженная обрешетка, монтаж капельника под металлочерепицу и профнастил производится к начальной планке обрешетки. Фиксируют капельные доборы гвоздями или саморезами. Рекомендуемый шаг между гвоздями 300 мм.

Сверху помещается гидроизоляция. Для закрепления применяют двустороннюю клейкую ленту, которая наклеивается на капельник для профнастила (капельник для металлочерепицы).

Для мягкой кровли

Установка капельника на мягкую кровлю выполняется на сплошную обрешетку, поверх которой размещается слой битумной подкладки. В качестве мягкой кровли выступают гибкая черепица, рулонные материалы, ондулин.

При монтаже капельников под мягкую кровлю, как при установке капельников на крыши из профнастила важно исключить перекосы. Для крепления используют гвозди или саморезы с шагом в 100 мм. . Зазоры и стыковки по завершению работ промазывают силиконовым герметиком

Зазоры и стыковки по завершению работ промазывают силиконовым герметиком.

Для фальцевой кровли

Рассмотрим как установить капельник на фальцевую крышу. Для нее устанавливают такой же капельник, который применяется на крыше из профнастила или металлочерепицы.

Капельную планку устанавливают на карнизную доску. Для закрепления используют оцинкованные гвозди. Расстояние между гвоздями 150 мм. Поверх капельного элемента крепится слой гидроизоляции.

На данный момент для фальцевой кровли в производстве появились специальные листы, на концах которых установлен капельник, что позволяет упростить монтаж и выполнить свес крыши с высокой степенью надежности и герметичности. Пример такого листа показан на рисунке ниже.

Элемент #3. Конек

Коньковая планка перекрывает стык между листами металлочерепицы, образованный по коньковой линии соединения скатов. Служит для защиты от попадания под кровлю влаги, мусора, насекомых и мелких птиц. Также является частью системы вентиляции, запуская движение воздуха в вентиляционном зазоре под листами черепицы. За счет этого происходит проветривание элементов кровли.

Коньковые планки бывают прямые и круглые. Прямые имеют треугольное или трапециевидное сечение, а круглые – полукруглое. Круглые планки требуют установки заглушек — плоских полукруглых или конусных.

При установке коньковой планки между ее крепежными полками и гребнями металлочерепицы образуются зазоры. Производители металлочерепицы рекомендуют перекрывать их, заполняя уплотнителем (универсальным, профильным с отверстиями или саморасширяющимся). Однако такое решение ухудшает вентиляционные способности конька, частично блокируя выход воздуха из подкровельного пространства. Решить проблему можно, установив дополнительно скатные или коньковые точечные аэраторы.

Уплотнитель приклеивают (как правило, большинство из них снабжено самоклеющейся поверхностью) к коньковой планке или листам металлочерепицы. После чего монтируют планку, фиксируя ее саморезами через волну в верхний гребень. Крепление может выполняться через обрешетку (этот вариант самый надежный) или же только к металлочерепице.

Наращивание прямого конька выполняется посредством перехлеста на 100 мм. Планки круглого конька стыкуют по штамповочным линиям.

Принцип монтажа коньковых планок:

Еще закупаемая продукция за эти даты

Кран Маевского для чугунных радиаторов 15 мм.Конструкции стальные индивидуальные листовые сварные из стали, толщина 3-10 мм, масса 0,1-0,5 .Клапаны обратные «Systemair» RSK диаметром: 100 мм.Кабель силовой с медными жилами ВВГ 3х16+1х10-660.Измерение сопротивления изоляции (на линию) мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям.Задвижка клиновая с выдвижным шпинделем 30с65нж, номинальное давление 2,5 МПа (25 кгс/см2), присоединение к трубопроводу фланцевое, номинальный диаметр 80 мм.

Монтаж узлов примыкания скатной кровли к стене

Общие сведения

Обеспечить достаточно плотное и герметичное примыкание такого типа кровельного материала к стене невозможно. Если крыша является скатной, узлы ее примыкания будут проводиться посредством специального профиля – планки, или фартука. Это доборный элемент, поэтому приобретается он в связке с кровельным покрытием. Именно такой фартук обеспечит герметичный наружный стык кровли скатного типа со стеной.

Необходимое оборудование

Для данного вида работы необходимы следующие материалы:

• вышеупомянутая планка примыкания;
• строительный герметик;
• специальный уплотнитель, изготовленный из пенополиуретана (он подбирается индивидуально под профиль кровли);
• дюбель-гвозди.

Если поиски уплотнителя подходящего профиля не увенчались успехом, можно, например, для металлочерепицы использовать ровную ленту, имеющую прямоугольную форму.

Устройство кровельного «пирога»

Сначала нужно сделать монтаж стропил. Как только они будут смонтированы, следует выполнить укладку кровельного «пирога». Делается это по небезызвестной на строительном рынке схеме.

1. На стропила необходимо уложить гидроизоляцию (утепление) путем заворота на стену. В будущем пленка будет прижиматься пристенной планкой, поэтому заворот пока крепить к стене не имеет смысла. Полотна укладываются внахлест, затем двусторонней клейкой лентой проклеиваются стыковочные места.
2. Поверх пленки закрепляется контробрешетка, обеспечивающая вентиляционный зазор между кровельным материалом и его гидроизоляцией. Контробрешетка изготавливается из деревянных реек толщиной не менее 2,5 см.
3. Далее следует перпендикулярно контробрешетке и стропилам закрепить деревянные доски обрешетки. Расстояние между этими досками высчитывается в зависимости от угла наклона и вида кровельного материала.
4. Установку кровельного покрытия следует выполнить по стандартной схеме. Между кровлей и стеной обязательно нужно обеспечить зазор шириной около 1 см.

Как подготовить стену

1. Необходимо сделать небольшой чертеж. Сначала нужно приложить планку примыкания к стене, начертив маркером или карандашом линию.
2. Затем вдоль этой линии следует проштробить канавку глубиной около 2 см. Такая конструкция необходима для того, чтобы заправить планку примыкания в канавку, что позволяет обеспечить герметичное примыкание даже к кирпичной стене.
3. В заключении нужно вытереть пыль с канавки, после чего промыть канавку водой.

Установка планки примыкания

1. Вдоль стены укладывается уплотнительная лента, которая впоследствии будет прижата фартуком и саморезами.
2. К стене прикладывается планка примыкания, после чего в уже подготовленную канавку заправляется верхняя кромка.
3. Планка закрепляется на стене и на крыше при помощи крепежа. Цвет шляпок желательно должен совпадать с цветом профиля. Крепеж надо вкручивать так, чтобы он проходил сквозь уплотнительную ленту.
4. В финале строительным герметиком следует промазать стыковочное место планки со стеной.

Именно таким образом выполняются работы по установке узлов примыкания скатной кровли (козырька) к стене. Но это при условии, что кровля покрыта листовым материалом.

Ендовой ковер на мягкой черепице

Если на крыше, например, мягкая черепица, работа выполняется немного по-другому: на угол между стеной и крышей надо наклеить ендовой ковер – мягкую влагостойкую полосу. Для этого подойдет герметизирующий клей К-36.

Кромка ендового ковра промазывается строительным герметиком, после чего над ней крепится металлическая планка примыкания. Не следует допускать загибания ендового ковра под углом 90 градусов. В противном случае в месте изгиба он может треснуть. Поэтому в стыковочное место укладывается деревянная рейка треугольной формы.

Укладывание листов металлочерепицы

Крепление листов

При работе осторожно передвигайтесь по черепице, потому как она может не выдержать сильных нагрузок. Ходя по профильным листам, наступайте на обрешетку: вдоль — в прогибы волн, поперек же — на складки профилей

Следует учитывать, что при сборке покрытия, капиллярные пазы листов необходимо накрывать следующими за ними листами. Укладывать материал можно начинать как слева/направо, так и наоборот. При монтаже покрытия с правого края, кромка последующего листа должна подкладываться под последнюю из волн предыдущего листа (то есть — капиллярный паз располагается на волне его правого края). Это упрощает сборку и предупреждает сползание последнего из листов, вследствие его поперечного гофрирования. Материал размещайте по линии карниза так, чтобы он выступал от него на 4/4.5см. Работу начинайте, наживив первый из листов одним саморезом, посередине (у конька), в прогибе волны. Далее, положите вторую металлочерепицу. Закрепите нахлест шурупом по верхней части волны, под первой из ее поперечных складок. Убедитесь, что все поперечные складки правильно состыкованы, а нижняя кромка образует ровную линию. Оба листа зафиксируйте в нахлесте меж собой саморезами, под каждой из поперечных складок. Скрепите, подобным образом, 3/4 листа друг с другом, затем выровняйте при помощи строительного шнура их нижнюю кромку по линии карниза
Важное замечание, как стыковать листы металлочерепицы: лишь сделав это, вы можете окончательно прикрепить металл к обрешетке. Укладку последующих листов осуществляйте, прикрепив элемент сперва к предыдущему листу и лишь потом — к обрешетке

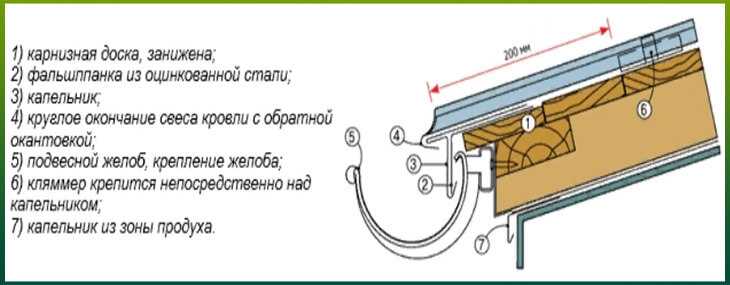

Нюансы и ошибки монтажа капельника

При монтаже этого доборного элемента важно учитывать нюансы

1. Правильно выполненная водоотводящая система должна обеспечивать вывод влаги из подкровельного пространства в желоб водостока или наружу.
2. Чтобы получить правильный стык, ребро жесткости у каждого последующего монтируемого капельного элемента срезается на 2 см.
3. Для предотвращения повреждения защитного слоя капельной планки и появления коррозии для резки материалов используют исключительно ручной инструмент. Срез покрывают комплектной краской.
4. Для надежности монтажа саморезы вкручиваются в шахматном порядке.

Кроме нюансов приводим распространенные ошибки при монтаже капельных элементов.

1. Установка капельных элементов без нахлеста. Это приводит к протечкам. Необходимо соблюдать нахлест от 2 до 5 см.
2. Установка капельника так, что перекрывается циркуляция естественного воздухообмена под крышей. В связи с чем начинается сбор влаги и гниение утеплителя и стропил.
3. Применение дискового оборудования для нарезки доборных элементов и термическое воздействие на них. Приводит к появлению коррозии.

При соблюдении рекомендаций, приведенных в статье, монтаж капельника своими руками под силу даже неопытному человеку.

Устанавливаем планки примыкания

Конструкция кровли может состоять из прямых и обратных изломов, поэтому особое внимание нужно уделить непрерывности гидроизоляции в обоих вариантах. Промежуток между брусьями обрешетки на прямых изломах должен быть минимальным, а сам излом закрывается с помощью выдвинутого вперед листа покрытия

Здесь могут быть использованы и сопрягающие элементы, например, карнизная планка для металлочерепицы. Независимо от выбранного элемента, между ним и черепицей также кладется уплотнительный слой

Промежуток между брусьями обрешетки на прямых изломах должен быть минимальным, а сам излом закрывается с помощью выдвинутого вперед листа покрытия. Здесь могут быть использованы и сопрягающие элементы, например, карнизная планка для металлочерепицы. Независимо от выбранного элемента, между ним и черепицей также кладется уплотнительный слой.

На обратных изломах сопрягающим элементом может быть планка примыкания для металлочерепицы к стене или трубе, которая укладывается завальцовкой ближе к нижнему скату. Здесь также необходим слой уплотнителя, который есть в ассортименте у каждого поставщика кровельных материалов.

Процедура выполнения примыкания к стене выполняется по той же схеме, что и примыкание к трубе, только гидроизоляцию нужно вывести и поднять на поверхность стены на 50 мм. Для герметизации примыкания используется уплотнитель для металлочерепицы универсальный, либо профильный.
