Процесс создания фундамента своими руками

Фундамент для дома с подвалом приходится закладывать в грунт не менее чем на 160 см. Чем глубже, те выше влажность почвы: ближе грунтовые воды, чаще встречается верховодка, поэтому, кроме традиционной гидроизоляции под плитой, в качестве защиты от подмыва обязательно предусматривается подбетонка толщиной 8-10 мм.

Схема монолитного цокольного этажа на фундаментной плите

Наличие бетонной подготовки даёт возможность качественно выполнить гидроизоляцию. При устройстве поверхностных фундаментов для этой цели используют ПВХ-мембрану, которую можно укладывать прямо на грунт. Но она не даёт полной герметичности, так как не особо плотно примыкает к основанию. При глубоком заложении плиты лучше выполнить наплавляемую битумную гидроизоляцию — будучи зажатой между двумя бетонными плитами, она обеспечит идеальный уровень защиты.

Подготовка к строительству фундамента с подвалом — этапы

Порядок подготовительных работ, выполняемых перед заливкой основной плиты таков:

1. Разметка участка и вынесение отметок на местность.
2. Копка котлована.
3. Монтаж геотекстиля (устройство разделительного слоя).
4. Отсыпка с уплотнением: щебнем, песком или их смесью, что зависит от гидрогеологии участка.
5. Устройство дренажа (при необходимости).
6. Установка маячных реек и заливка по ним бетонной подготовки из смеси класса В7,5.
7. Уход за бетоном подготовительной плиты, ожидание набора прочности.
8. Очистка бетонной поверхности с грунтованием.
9. Монтаж наплавляемой гидроизоляции.
10. Монтаж защитного слоя (цементной стяжки или армированного полиэтилена).

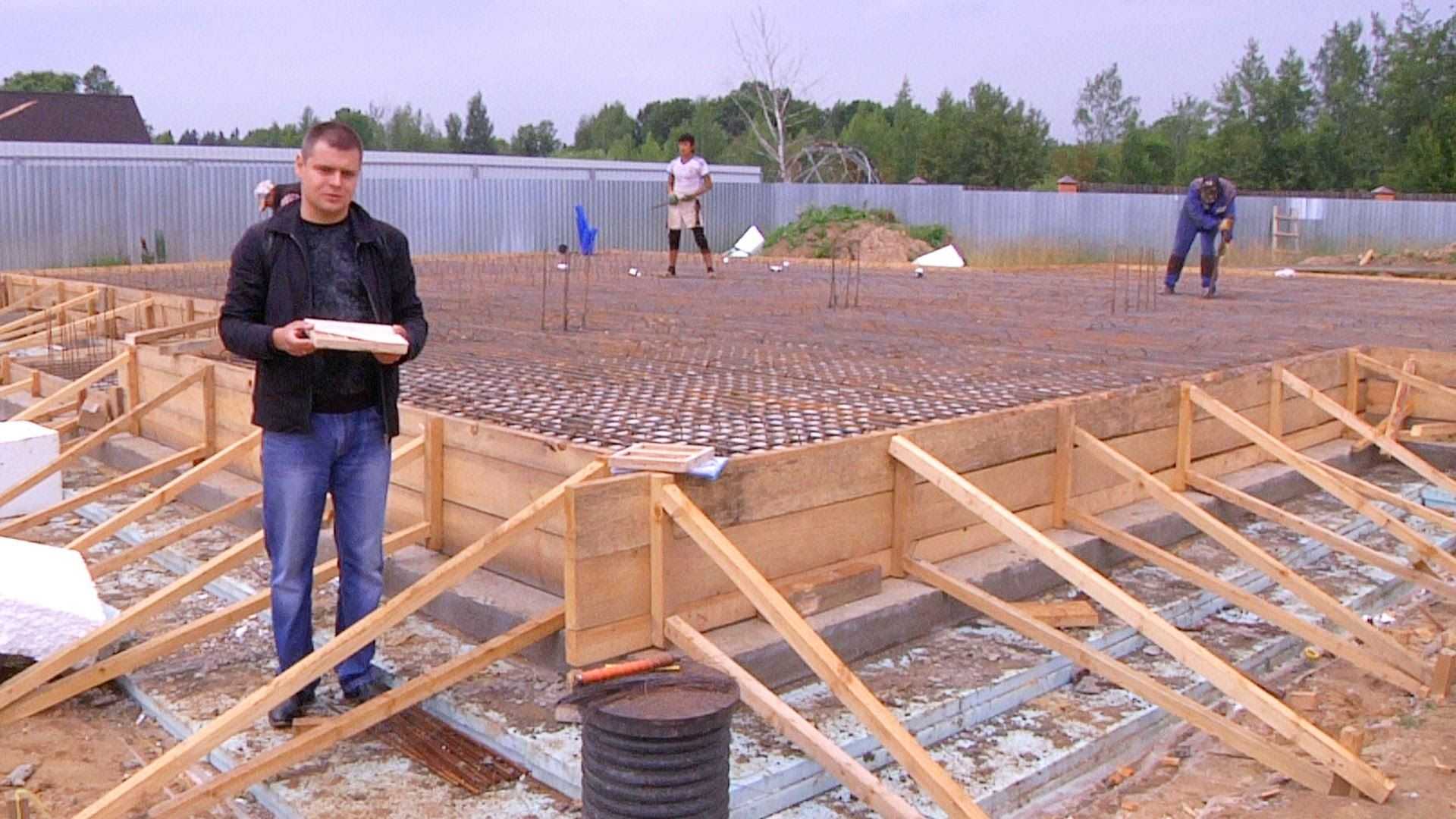

11. Установка опалубки под основную плиту.

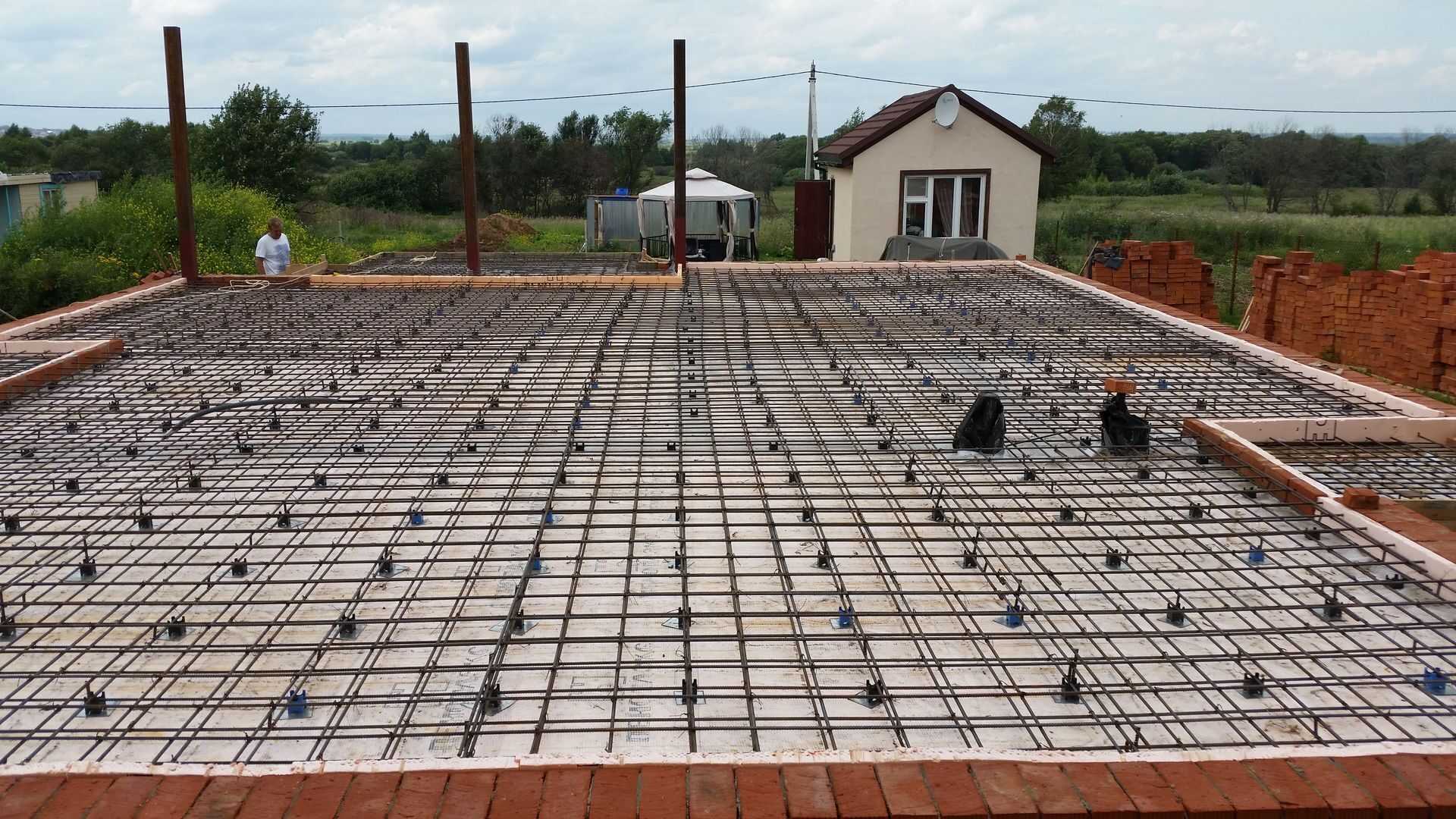

12. Сборка каркаса плиты с закладкой арматуры, которая свяжет фундамент со стенами.
13. Заливка самой плиты из смеси класса В22,5.
14. Уход за бетоном основной плиты, ожидание набора прочности.

После того, как фундамент наберёт необходимую прочность, выставляется вертикальная опалубка под стены. В неё закладывают каркас и увязывают с выпусками арматуры, выступающими из плиты. Сразу формируют оконные проёмы и закладывают гильзы для ввода коммуникаций, после чего снова приступают к бетонированию. В итоге получается монолитная бетонная чаша, которая после устройства тоже бетонного перекрытия превратится в сухой и герметичный подвал.

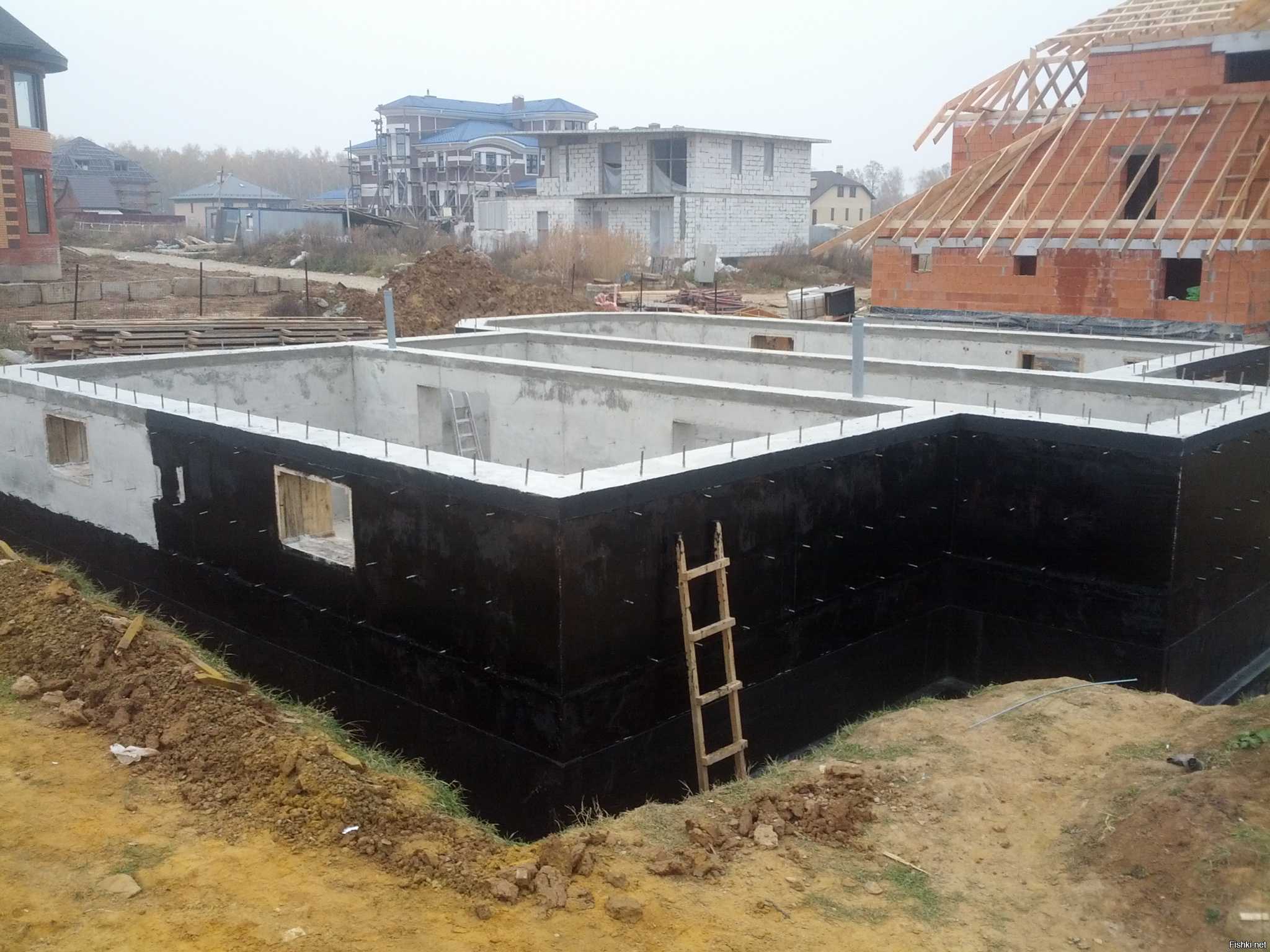

Стены монолитного подвала

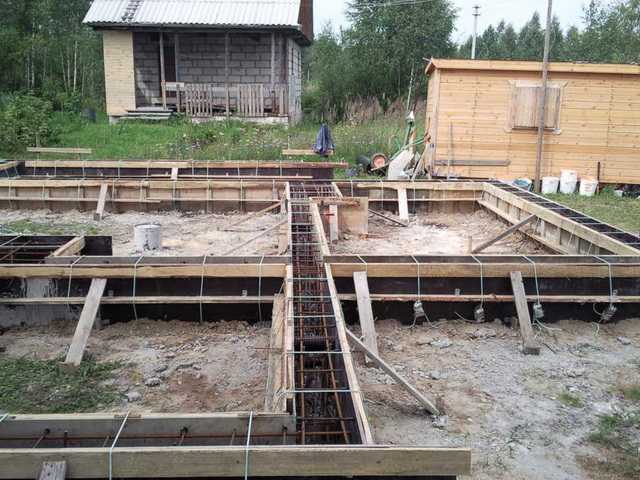

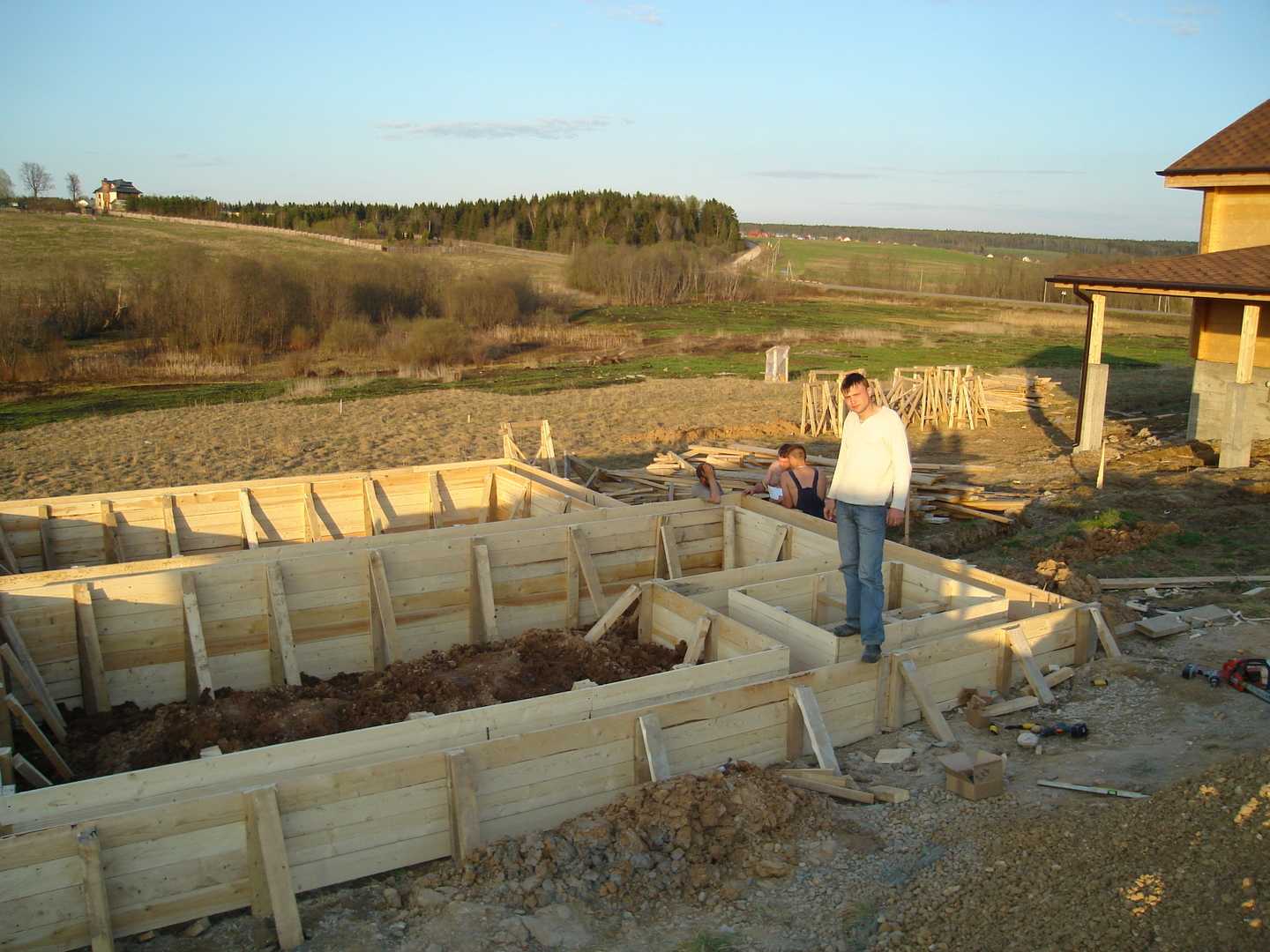

Устройство опалубки для фундамента под дом

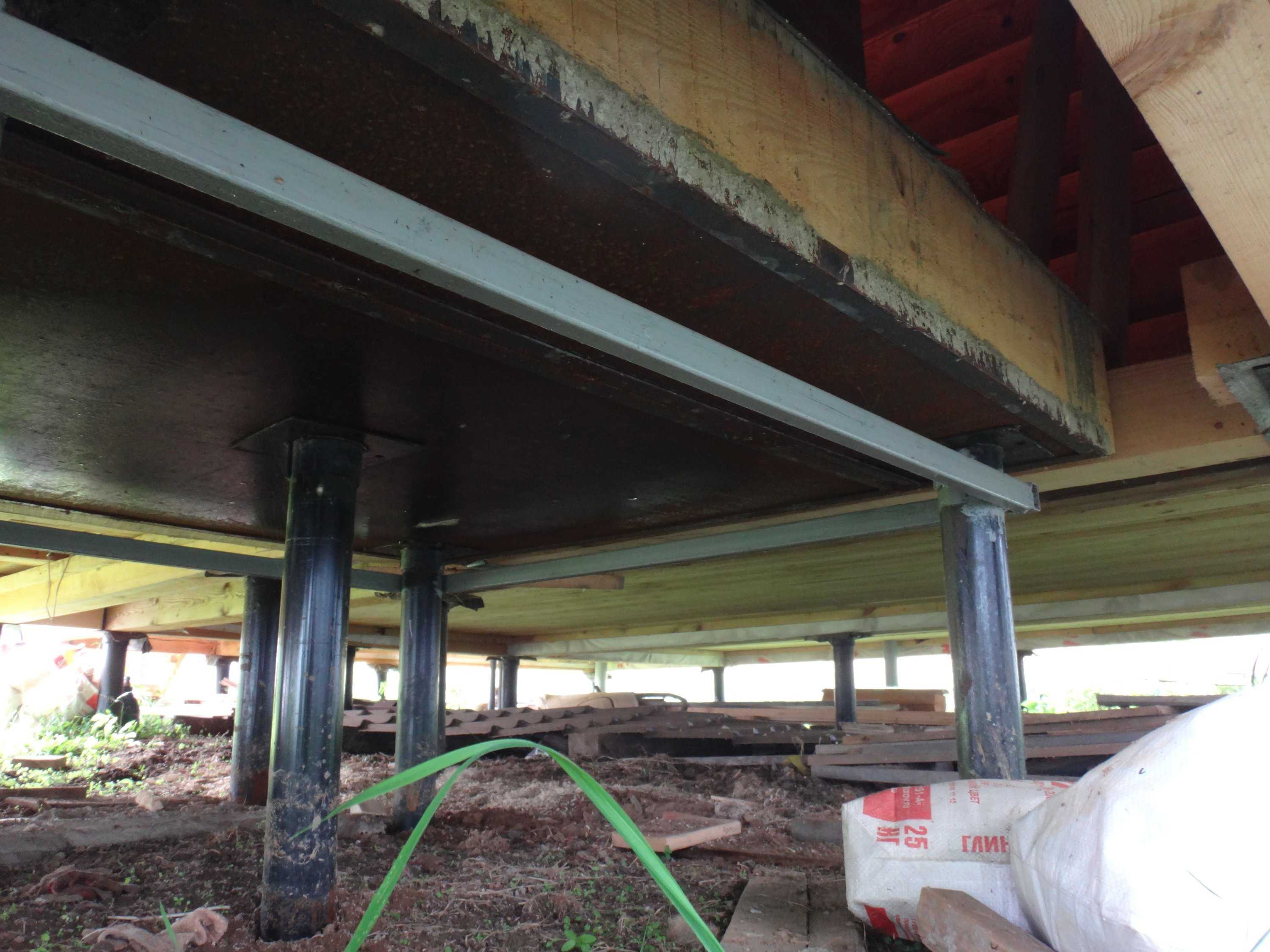

Два соседа, слева и справа, использовали для своих домов из бруса и на деревянном каркасе свайный фундамент, в котором сваи были с расширением на нижних концах. Для того, чтобы пробурить такие отверстия под заливку бетоном, они использовали бур ТИСЭ.

Под большой дом из КББ потребуется куда более прочный и дорогой фундамент.

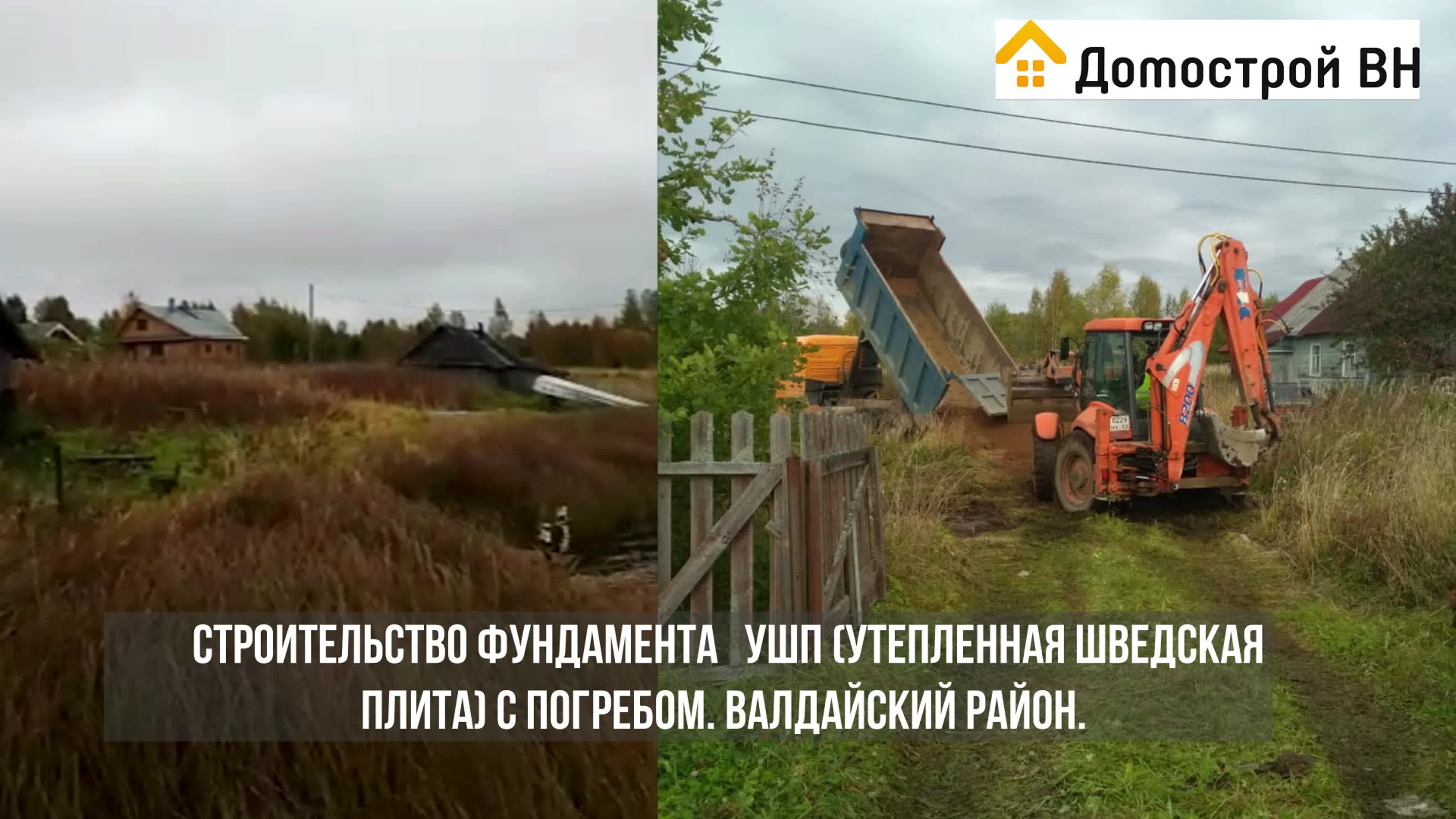

Сосед прямо через дорогу построил свой каркасный дом на УШП — утепленной шведской плите. Сосед же сзади, который выстроил дом из КББ, использовал просто бурозаливной свайный фундамент с ростверком.

Устройство опалубки для фундамента под дом я выбрал самое простое. Под сваи никакой опалубки делать не потребовалось. Наши глины были настолько плотные и пластичные, что после бурения оставались ровные скважины диаметром 50 см, полностью заполненные водой.

Однако, тянуть после бурения скважин с заливкой бетоном не стоит. Если грунты менее плотные, то стенки могут осыпаться. А если стоит вода в скважинах, то стенки могут оплыть. Чтобы это предотвратить, опалубку под сваи можно сделать из асбоцементных или пластиковых труб.

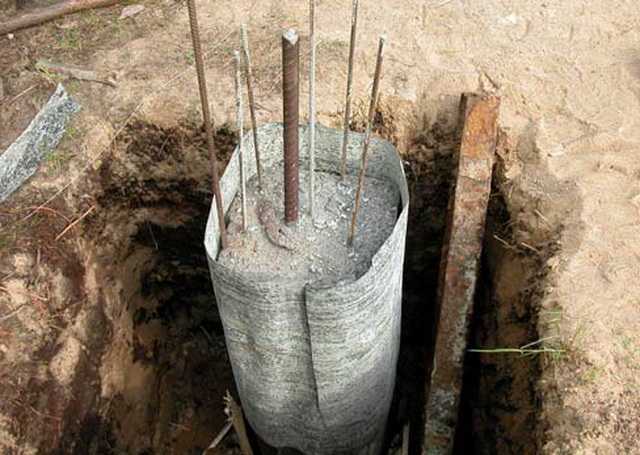

Некоторые товарищи используют для заливки бетона в сваи опалубку из рубероида.

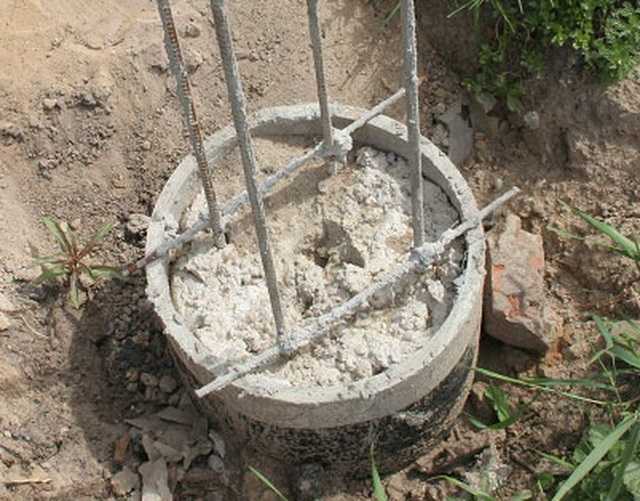

А можно использовать асбоцементные трубы как опалубку для заливки бетоном свай.

Некоторые товарищи делают простую опалубку под сваи из рубероида и 5-6 прутков арматуры, которые держат цилиндр из рубероида и прижимают его к стенкам скважины.

Чтобы опалубка не разъехалась при заливке бетоном, весь короб стянули шпильками по 40 см, которые не будут доставаться после заливки – послужат дополнительной арматурой. Шпильки изготовили из арматуры 16мм, нарезали на ней резьбу под гайки с 2 сторон.

Если заливаете ростверк позже, чем сваи, то арматуру ростверка можно делать после заливки свай.

Так шпильки получились очень бюджетными, покупать для этого дела шпильки в магазине мне показалось дорого.

Опалубку для заливки ростверка бетоном можно скреплять несъемными шпильками из арматуры с резьбой.

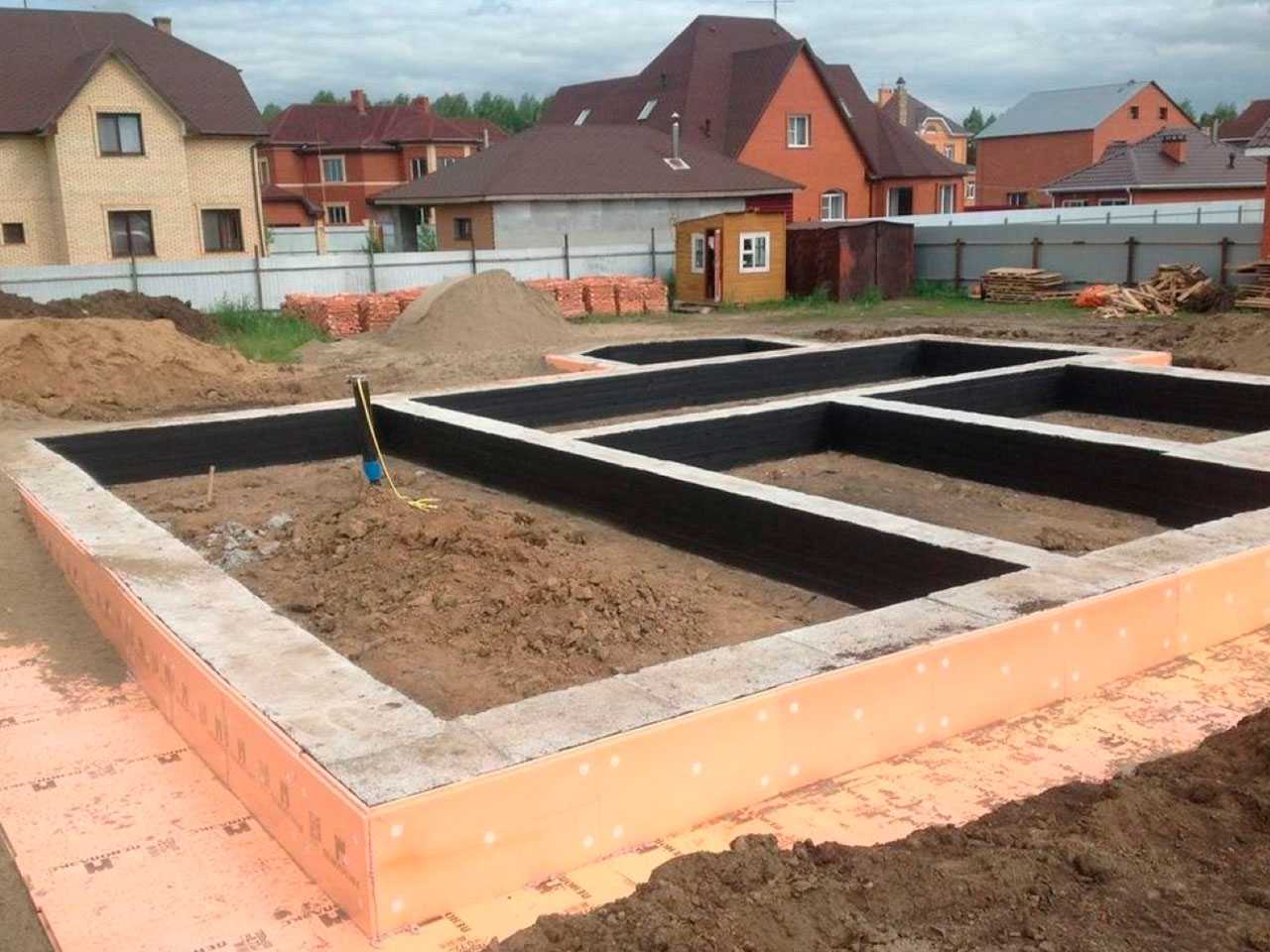

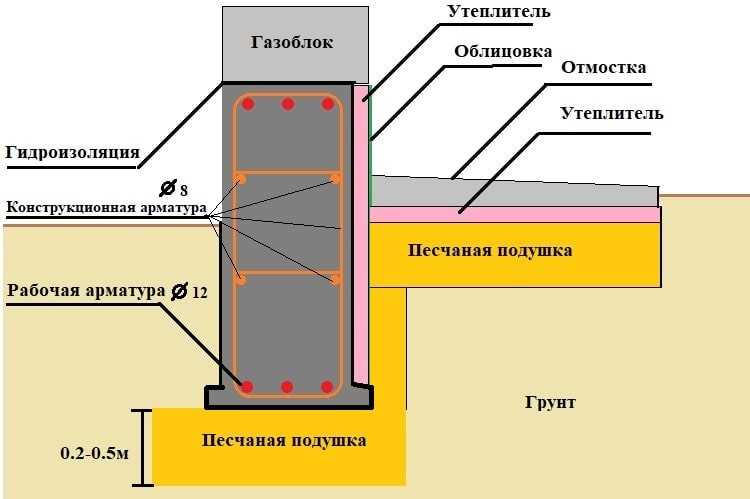

Об утеплении мелкозаглубленной ленты

Существует немало противоречивых мнений о необходимости либо бесполезности утепления МЗФЛ. Реальный эффект от применения различных утеплителей нельзя ощутить или как-то увидеть, поэтому для оценки утепления применяется компьютерное моделирование. Но оно в 90% вариантов показывает низкую эффективность утепления по разным методикам и технологиям.

Моделирование показывает, что уровень пучинистости снижается при этом в среднем на 7 %. Наибольшая эффективность утепления полистиролом достигается при размещении полистирольных плит на уровне верхней отметки песчаной подушки и на ширину не менее 60 см вдоль всего периметра ленты. Однако гарантий полного устранения эффекта пучинистости грунта нет из-за ряда возможных побочных факторов природного, климатического характера.

При изучении многочисленных настойчивых убеждений о пользе утепления фундамента полистирольными плитами, — возникает вопрос об их подтверждении научными изысканиями. Таковых, как правило, нет, — за исключением исследовний, исходящих от производителей утепляющих материалов.

Вывод можно сделать однозначный: пока проектировщиками не будет найдено оптимальное решение по утеплению, подтверждённое точными расчётами, пошаговыми инструкциями и обоснованное строительными нормативами – утеплять мелкозаглублённый ленточный фундамент не стоит. Разумеется, это лишь субъективное мнение профессионалов, основанное на личной практике и опыте. Также, как и мнение оппонентов, данное утверждение требует подтверждения стандартами и нормативами.

Проверенных и гарантированных способа снижения пучинистости почв только два:

1. Замена пучинистого слоя грунта нерудными традиционными природными материалами – песком и щебнем либо их смесями.
2. Устройство соответствующей особенностям грунта дренажной системы.

Как исключение: утепление цоколя и отмостки, сохраняющих геотермальное тепло. Но это уже на любителя и по возможности, потому как до появления всевозможных утеплителей на рынке, с пучинистостью боролись иными способами.

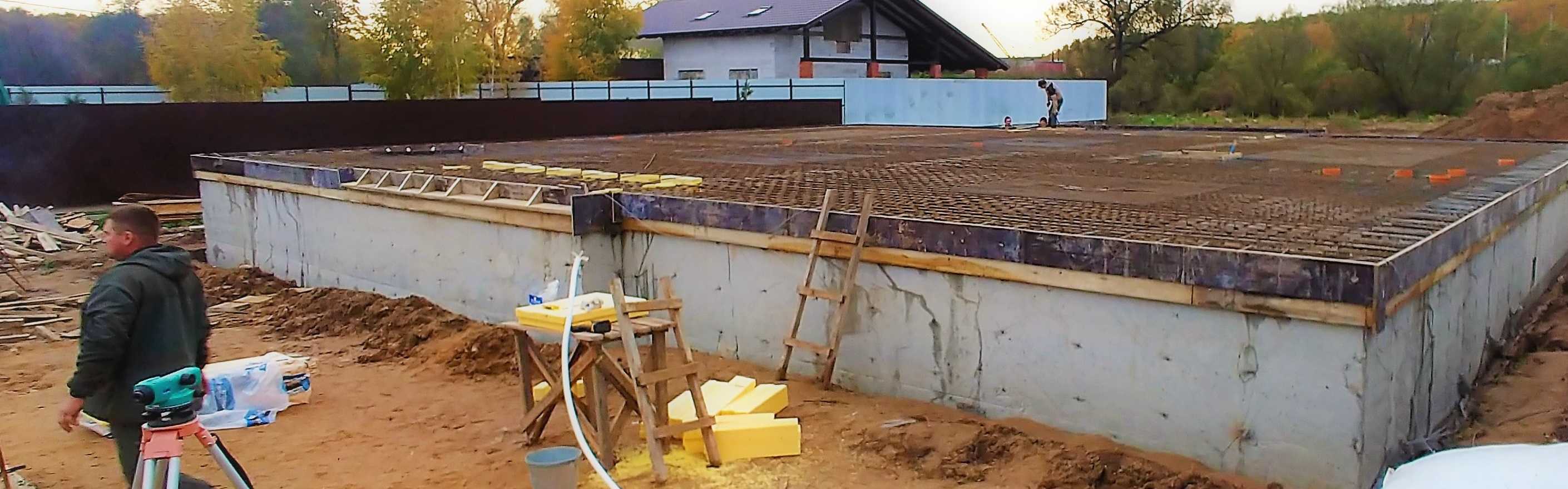

Подвал на плитном фундаменте

Если в подвале с ленточным фундаментом нагрузки воспринимаются вертикальными конструкциями (стенами), то в случае с плитой несущая поверхность имеет горизонтальное расположение в пространстве. Она же выполняет и функции пола, что избавляет от необходимости формировать его по грунту. Плита фундамента всегда монолитная, а опирающиеся на неё стены в данном случае могут возводиться и из кладочных материалов: кирпича, камня, полнотелых бетонных блоков.

Плита с монолитными рёбрами, выполняющими функцию стен — это самый надёжный в плане устойчивости к морозному пучению и воздействию влаги вариант. Здесь отсутствуют стыки между полом и стенами, что и обеспечивает чаше подвала наибольшую герметичность. Соответственно, такой фундамент, защищённый качественной внешней гидроизоляцией, окажется неуязвимым даже для близко расположенных грунтовых вод.

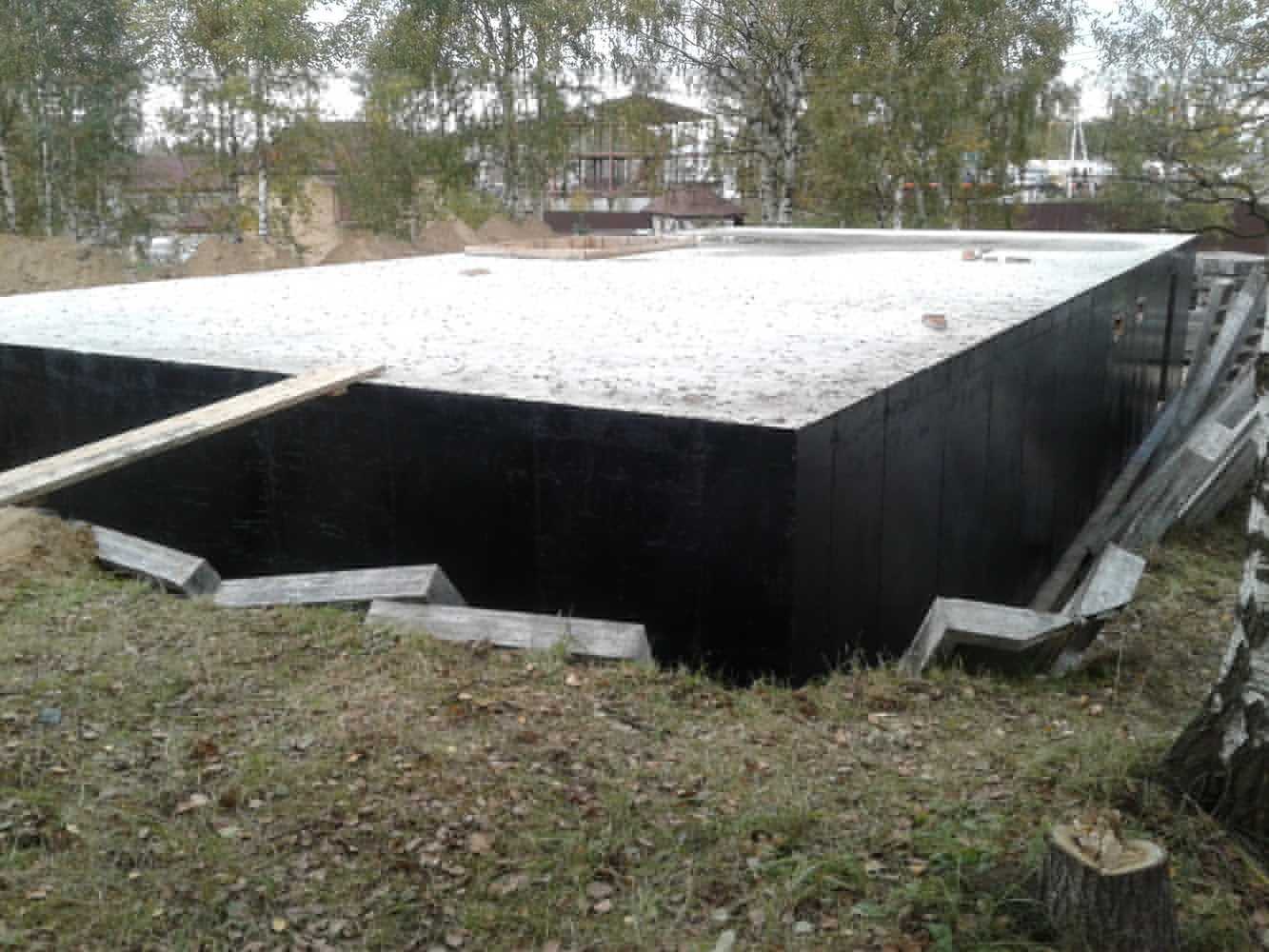

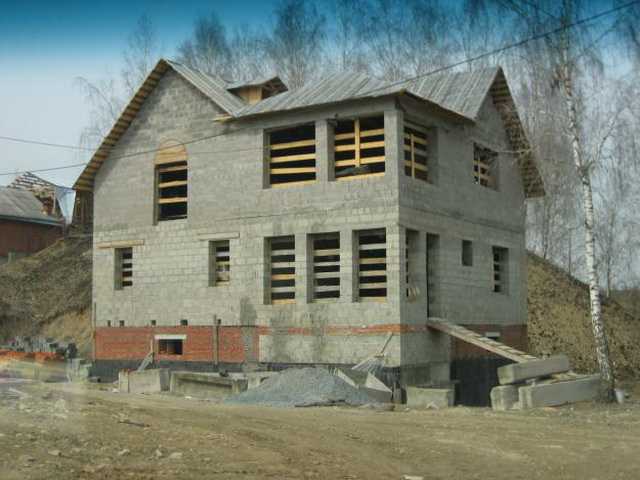

Дом с подвалом на плитном фундаменте

Главное достоинство плиты заключается в большой площади опоры, благодаря чему она прекрасно сопротивляется локальным изгибам и лучше работает на грунтах с неравномерной просадкой. Она не оказывает чрезмерного давления на грунт, а просто перераспределяет нагрузки.

В официальном строительстве за минимум толщины сплошных фундаментов принята цифра 500 мм. В малоэтажных домах уровень нагрузок значительно ниже, поэтому стартовой толщиной является 300 мм. Меньше может быть только в бесподвальном варианте, когда плита опирается на дополнительные несущие опоры (ленты, сваи) или имеет расположенный поверху монолитный ростверк — и это должно быть обосновано расчётом.

Фундамент с подвалом и без подвала — в чем разница

В бесподвальных домах фундамент можно сделать мелкозаглублённым, поверхностным или на висячем ростверке, что в каждой конкретной ситуации даёт свои преимущества. Главное — это минимизированный объём земляных работ, который при строительстве подвала составляет немалую долю от общих затрат на фундамент. Наряду с объёмом вынимаемого грунта, на себестоимость подвала оказывает влияние и высота стен, которые, в зависимости от назначения заглубляемых помещений, должны соответствовать высоте технических или жилых помещений.

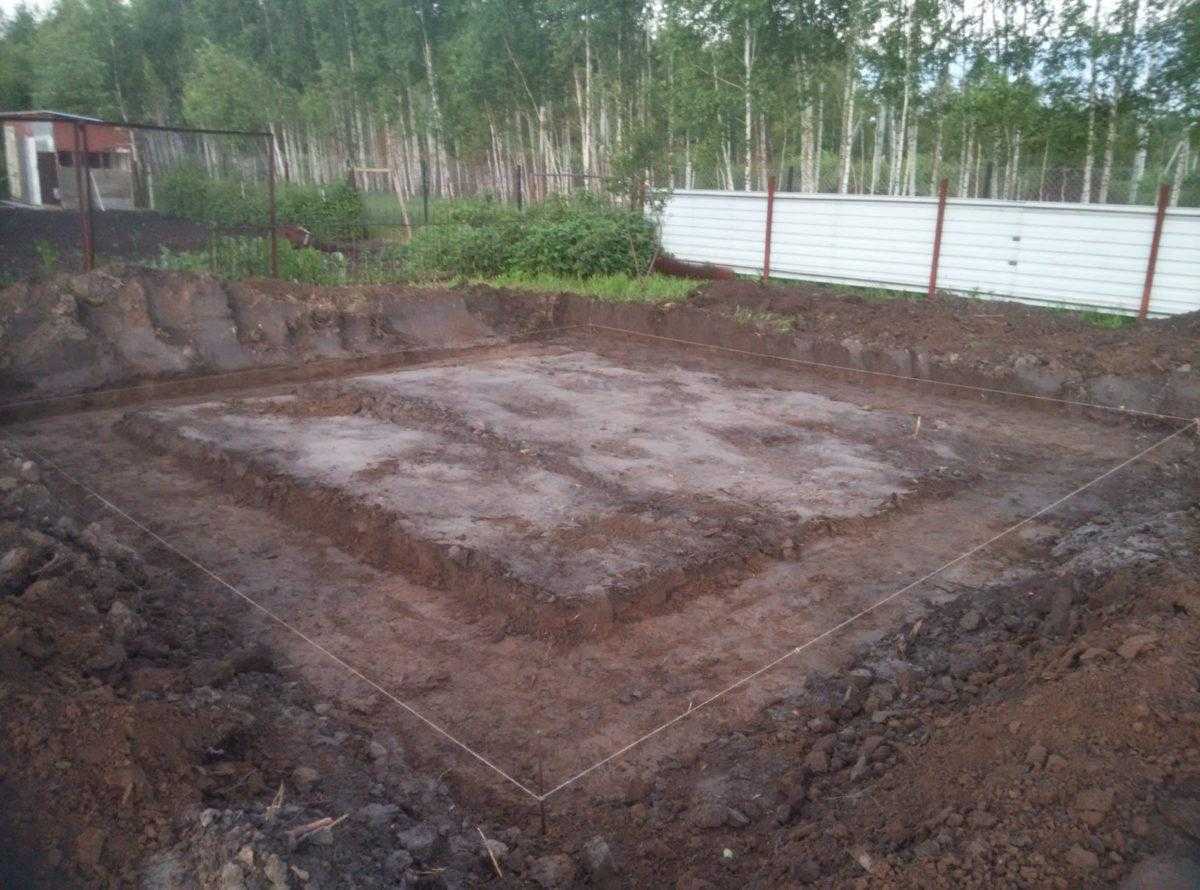

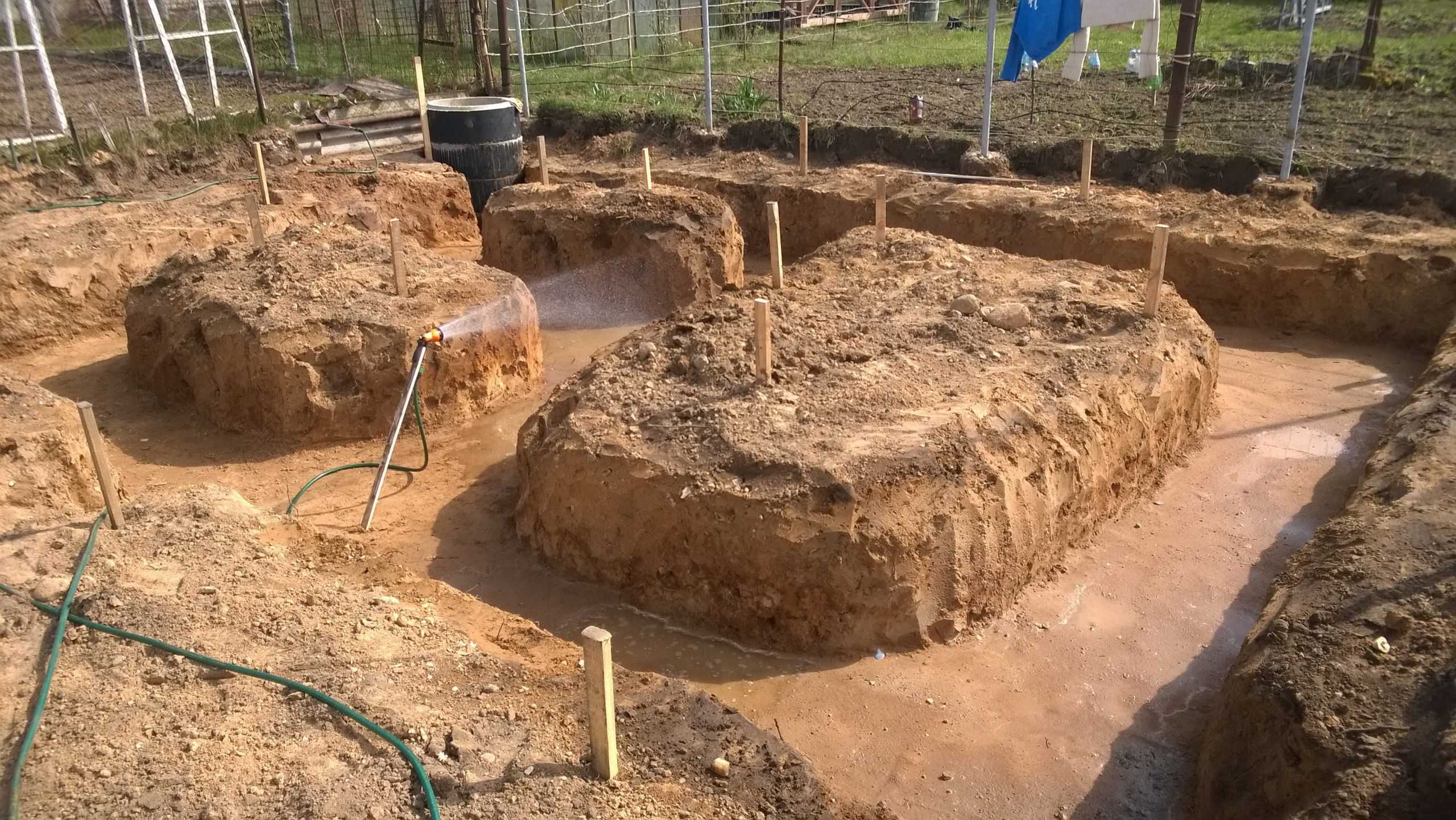

Котлован, предназначенный для дома с подвалом

Некоторые виды фундаментов (сваи, столбы), которые сами по себе в этом плане экономичны, вообще невозможно применить, когда проектируется подвал. Его стены либо образуются за счёт фундамента, как в случае с лентой, либо опираются на плоский фундамент, как в случае с плитой – третьего не дано. В итоге мы имеем всего два типа фундаментов, на основе которых можно построить подвал. Они имеют индивидуальный конструктив, что зависит от конкретных гидрогеологических условий грунта на участке.

Заливка фундамента под дом из керамзитобетона

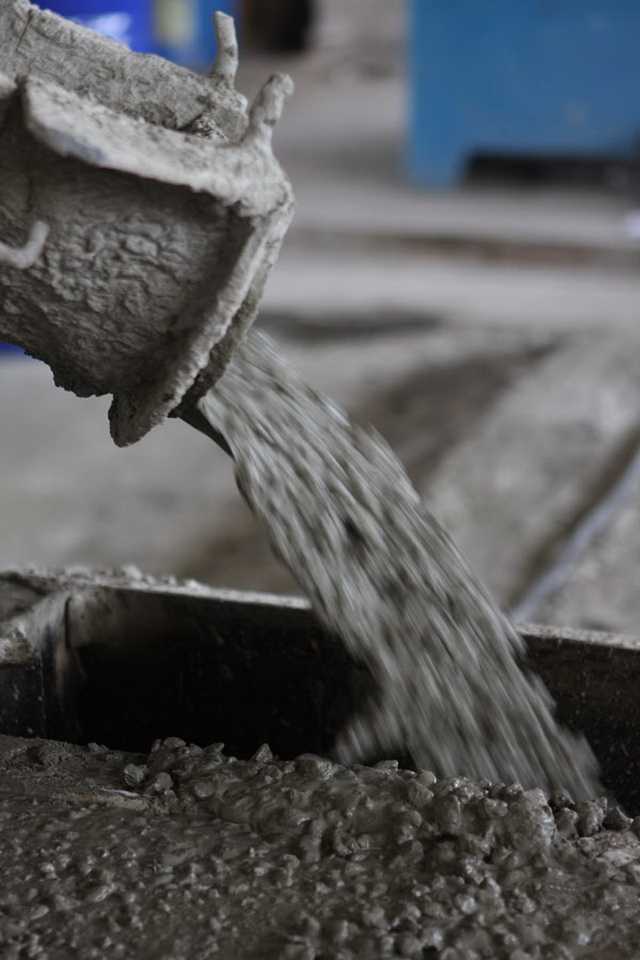

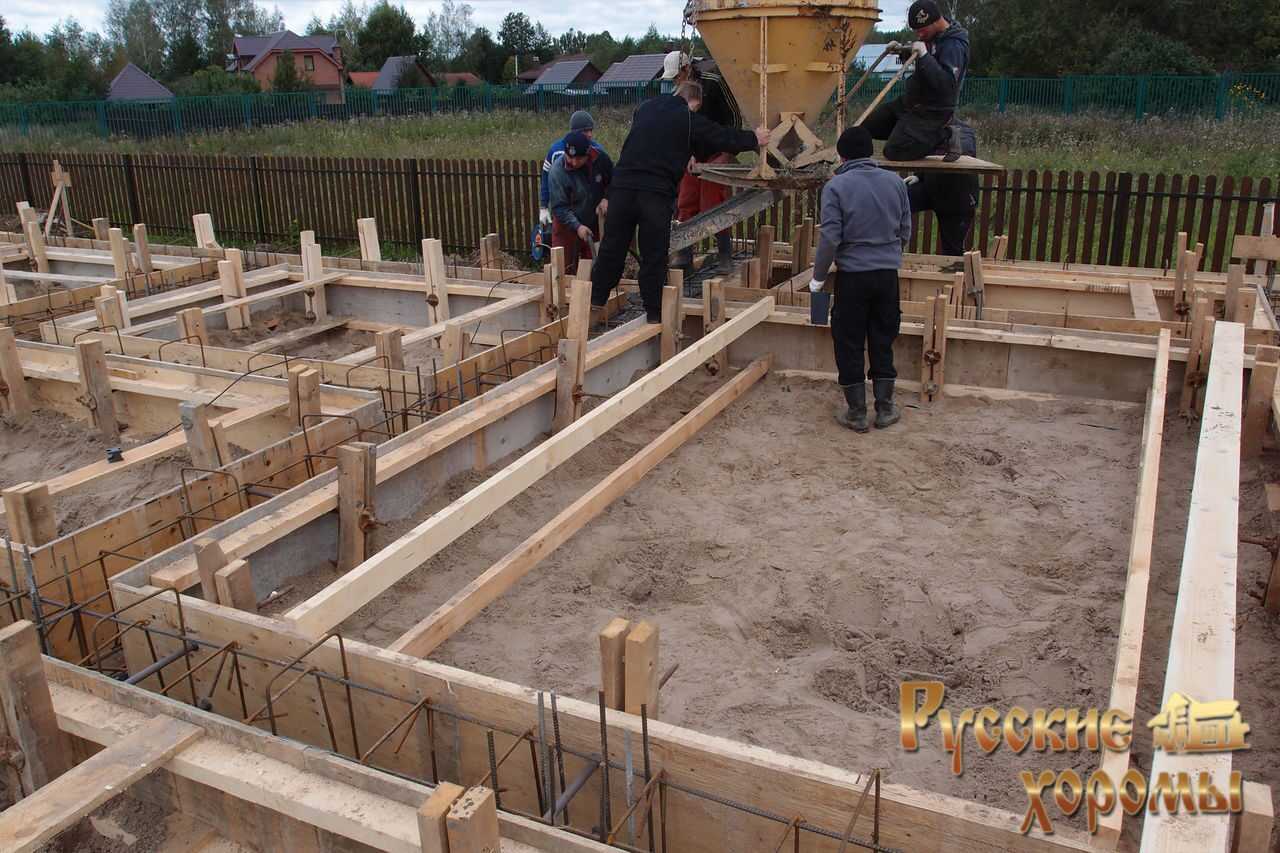

Заливка фундамента под любой дом в общем то однообразна. Приезжает миксер, выдает порциями бетон, приемная команда распределяет бетон и равняет его, не забывая при этом вибрировать раствор арматурой или специальным вибратором.

У нас была несколько другая ситуация – предстояло делать заливку бетона в воду. Как вы помните, участок у меня с высоким УГВ. Даже не с высоким, а с равным уровню земли. Заливку фундамента производили в мае, сразу после бурения отверстий под сваи, они наполнялись водой.

В воду же опускалась арматура под свайный участок фундамента. В воду же и производилась заливка бетона. Как это делалось?

На самое дно скважины, пробуренной по сваю, в промежуток между вертикальными прутками арматуры, опускалась труба бетононасоса. По этой трубе бетононасос закачивал бетон на дно скважины. Бетон снизу начинал выдавливать воду, заполняя собой скважину. Так продолжалось до тех пор, пока бетон не показывался на поверхность, выдавив всю воду. Готово, свая залита.

Бетононасос позволяет заливать каждую сваю по отдельности, выдавливая бетоном воду из скважины. Потом и ростверк заливается этим же бетононасосом.

Так заливали все сваи, а их под домом 36 штук. После этого сразу приступили к заливке ростверка. Можно было бы не торопиться и заливать ростверк чуть позже. Но, поскольку все миксеры с бетоном с ЖБК были заказаны на один день, решили все залить одним днем. Заливка ростверка делалась послойно, с каждого миксера заливался слой не только внешнего ростверка, но и три внутренние перемычки.

После этого оставалось только закрыть сверху пленкой бетон и ждать неделю, пока он наберет прочность. Окончательная прочность набирается бетоном через 28 дней, но уже через неделю можно начинать работы по кладке. А пока бетон набирал прочность, я решил заняться планировкой места под будущий гараж на 2 машины.

Самостоятельный выбор параметров

При самостоятельном строительстве без каких-либо геологических изысканий, расчёты следует проводить исходя из усреднённых ориентиров для конкретной местности застройки либо опираясь на практику соседних строений.

При выборе варианта глубины и толщины ленты следует исходить из того, что мелкозаглублённый фундамент для дома с газобетонными стенами, строящемся не на болоте, не на затопляемой местности и не на полюсе холода, – это самый экономичный вариант основания небольшого дома.

В практике проектирования советских времён даже солидные грамотные инженеры закладывали в расчёты немного большие, чем следовало по нормам, параметры прочности и надёжности, — «на всякий случай». Потому и стоят без капремонта временные бараки по 60-70 лет без капитального ремонта, вопреки нормативам эксплуатации в 30 лет.

Иными словами: застройщику необходимо сначала подсчитать примерный вес дома со всем его содержимым и толстым слоем снега на крыше. Это нагрузка на грунт. Далее – изучение табличных данных, беседа со строителем из соседнего дома, и примерный эскизный план фундамента уже сложится в голове. Затем контрольная консультация со знакомым профессионалом. И всё, приступаем к строительству.

Рекомендации

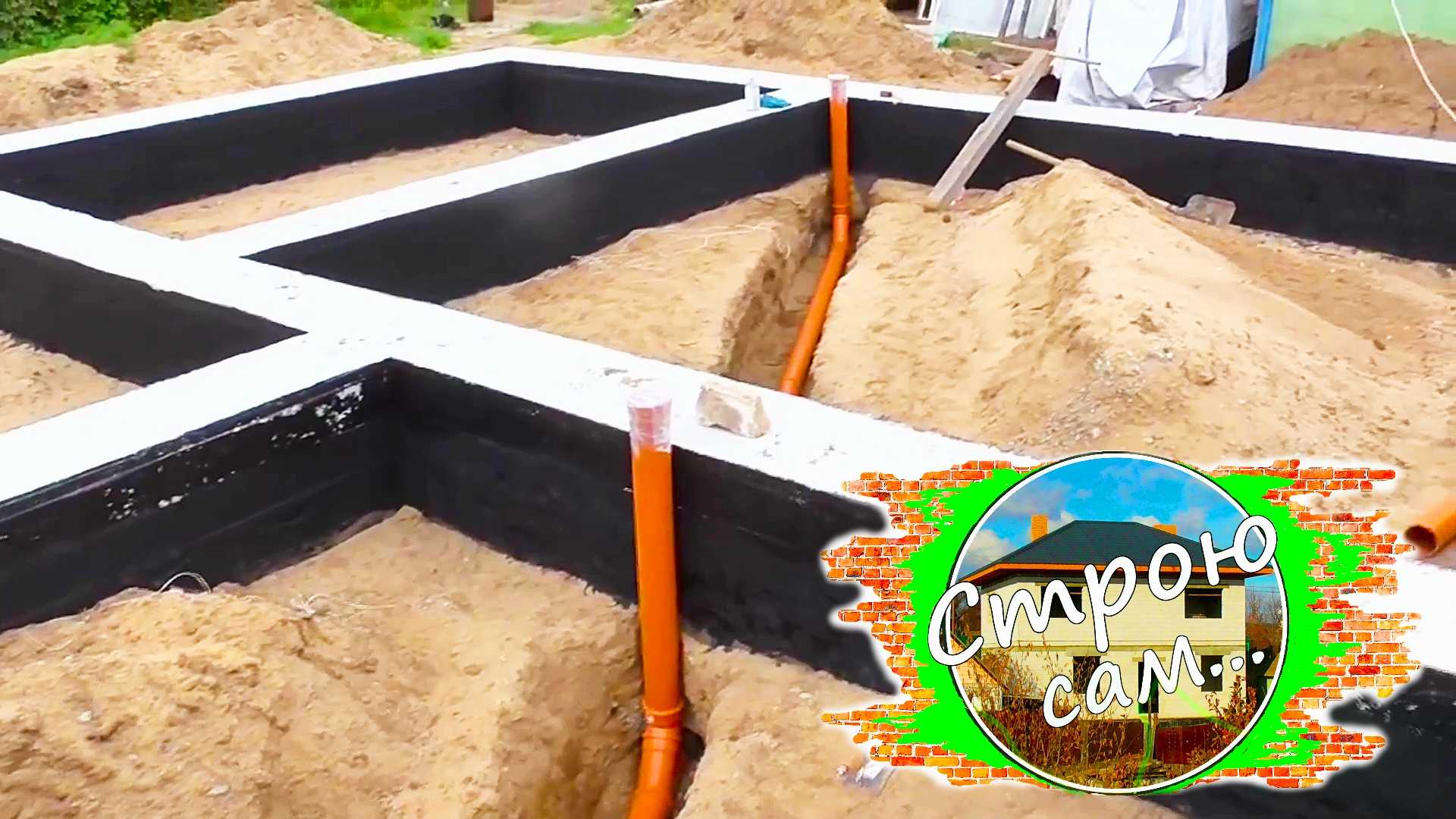

Постарайтесь провести водопровод и канализацию до устройства фундаментной ленты. Возможно, придётся прокладывать трубы ниже ленты, тогда предварительная подводка коммуникаций будет проведена существенно легче и быстрее, нежели когда фундамент будет уже готов.

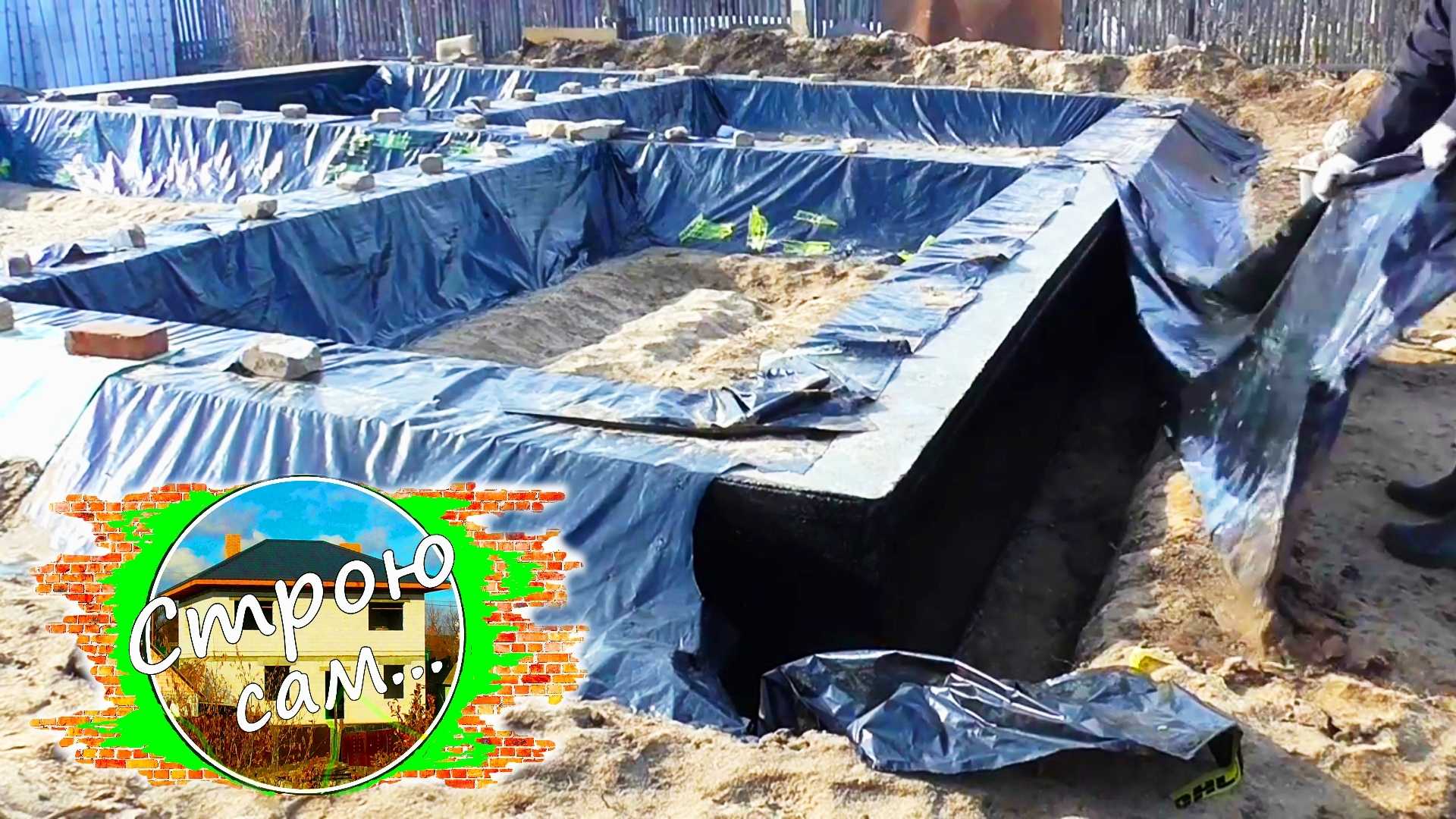

Не стоит следовать строительной моде, применяя «современные технологии и материалы» при ограниченном бюджете. Например, для вертикальной гидроизоляции ленты не требуются дорогие материалы и плёнки. Достаточно хорошо прокрасить ленту горячим битумом, — это проще, быстрее, дешевле и эффективнее.

Вариант с применением пластиковой арматуры для мелкозаглублённого ленточного фундамента не подходит, не стоит рисковать домом из-за очень сомнительной экономии.  Причин для такого совета много, главная из них – отсутствие государственного стандарта на применение пластиковой арматуры в фундаментах. Остальные причины и минусы материала можно не указывать, их достаточно много, а пока так: будет стандарт, – будет лента из пластика.

Не стоит чрезмерно бояться некоей страшилки под названием «пучинистые грунты». На самом деле песчаная подушка под фундаментной лентой способна нивелировать сопротивление при нагрузках на грунт небольшого малоэтажного лёгкого дома из газобетона. Напротив, готовую к возведению дома ленту нельзя оставлять в зиму без нагрузки, для её деформации будет достаточно лёгкого пучения грунта. Строение необходимо возвести за один сезон для обеспечения оптимальной пригрузки МЗФЛ под дом из газобетона.

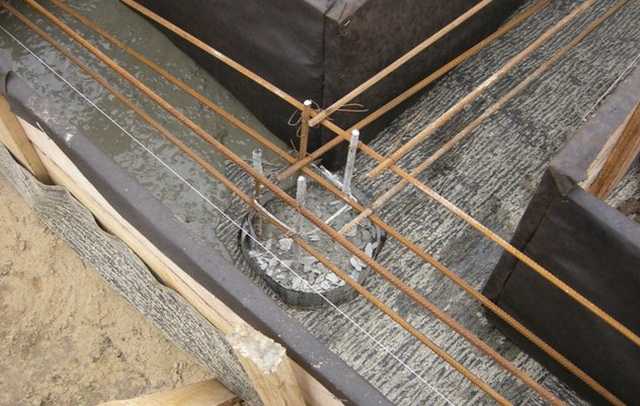

Армирование фундамента под дом из керамзитобетона

Армирование фундамента проводили в два этапа. Сначала сделали армирование свай – по четыре арматуры 22 мм в каждую сваю, сваренные между собой поперечными связями из арматуры 16 мм.

Длина этого армирования получилась 340 см, поскольку свайная арматура доходит до самого верха ростверка. Со свайной арматурой связали арматуру ростверка, горизонтальные нитки которой делали из прутка 22 мм, а связи – из прутка 16 мм.

Армирование фундамента свай и ростверка связали между собой при помощи сварки. Многие скажут, что так делать неправильно, что все элементы армирования фундамента нужно вязать между собой, используя вязальную проволоку. Может быть. Но мне было проще сварить все сваркой, чем вязать проволокой.

Калькулятор стоимости материалов — заключение

Любому, кто берётся за самостоятельное строительство, для начала хочется знать, в какую сумму обойдётся покупка материалов. Чтобы сориентироваться по стоимости нулевого цикла дома размером 10*10 м, с двумя внутренними несущими стенами, на ленточном фундаменте высотой 2600 мм (полная высота цокольного этажа), мы воспользовались одним из найденных в сети онлайн-калькуляторов.

Вместе с работой стоимость фундамента получилась 767 тыс. руб. — одни только материалы обойдутся в 550 тыс. руб. Не стоит так же забывать, что в подвале или цокольном этаже должен быть бетонный пол. Его стоимость за 1 м², при толщине 10 см и армировании сеткой, летом 2021 года составляет 1650 руб. То есть, к затратам на фундамент площадью 100 м² нужно прибавить ещё 165 тыс. руб. – это и будет стоимость нулевого цикла без перекрытия.
