Установка арматуры в монолитной колонне

Связывание каркаса опоры – с чего начать?

Вязка арматуры

Закладка фундамента здания требует правильного выполнения всех элементов технологической цепи, от устройства котлована, до заливки бетона и снятия опалубки.

Для столбчатых фундаментов, применяемых в индивидуальном строительстве схема установки прутьев армирующего каркаса и связок, практически не отличается оттого, как монтируется такой каркас для промышленных зданий, при этом и методы расчета необходимого материала существенных отличий не имеют.

Расчет количества арматуры, необходимой для устройства армирования столбчатого фундамента своими руками легче всего определить сравнив площадь сечения арматуры и площади основания, этот показатель должен быть не менее 0,2%. Подобрать же правильно диаметр металлической арматуры легче по соотношению «сечения арматуры–сечение балки» или 1:20 – 1:25.

Поперечные связки рассчитываются исходя из правила установки поперечных связок через каждые 25-30 см. На один ярус опоры четырехугольной формы берется 4 прута длиной на 3-4 см меньше от ширины колонны.

Связывание каркаса в единую конструкцию может быть проведено методом жесткой фиксации при помощи электросварки или при помощи монтажной проволоки или пластиковых фиксаторов. Расчет количества проволоки проводится исходя из потребности 300 мм на каждую точку фиксации, или по 1– 2 пластиковым хомутов на каждую точку соединения.

Столбчатый фундамент из кирпича

Сооружение из кирпича или бетонных блоков строится по одному принципу. В обоих случаях колонны могут покоится непосредственно на грунте (для скальных или сильно каменистых пород), на песчано-гравийной подушке или на предварительно выполненной монолитной бетонной опоре.

Последовательность работ:

1. Отрывка ямы или подготовка площадки для колонн.
2. Устройство подушки с обязательной трамбовкой. Если используется бетонная основа, она отличается в опалубке с армированием или без по технологии, описанной в предыдущем разделе.
3. Поверх подготовленной подушки или основы выкладывается прямоугольник/квадрат из блоков или кирпича. Обычно выполняется столбчатый фундамент из блоков 20х20х40 см, поскольку всего четыре подобных блока дают достаточную опору для брусового ростверка каркасного дома или сруба. Для скрепления блоков или кирпича используют качественный цементный раствор.
4. Поверх подготовленной опорной площадки обязательно устраивают горизонтальную гидроизоляцию – она препятствует попаданию почвенной влаги в конструкции здания.

Наибольшей популярностью пользуется строительство столбчатых опор из бетонных блоков – они более прочные и однородные по сравнению с кирпичом.

Такие упрощенные – надземные или мелкозаглубленные фундаменты — обычно используются для легких каркасных или деревянных построек

Чаще всего по этому принципу создают столбчатый фундамент для бани, при этом гидроизоляции опор необходимо уделять повышенное внимание, а пол первого этажа серьезно утеплять

Выбор материала опорных столбов

От типа используемых материалов зависит прочность и устойчивость ленточного фундамента со столбами. Не стоит экономить на этапе закладки основания. Это увеличивает расходы на капитальный ремонт здания в будущем.
Для создания конструкции можно применять такие материалы:

• дерево;
• натуральный камень;
• красный полнотелый кирпич;
• бетонные и газобетонные блоки;
• асбестоцементные, металлические и полипропиленовые трубы;
• железобетонные столбы;
• буронабивные изделия промышленного производства.

Древесина

Деревянные бруски применяются для формирования незаглубляемых ростверков при строительстве вспомогательных построек — бань, гаражей, уличных туалетов.

Бутовый камень

Долговечный материал давно используется для возведения оснований. Для укладки каменного фундамента требуется помощь специалистов. Подгонять разные камни достаточно сложно. В бытовых условиях такой материал применяется крайне редко.

Кирпич и блоки

Для строительства заглубленной в грунт части ростверка используют только полнотелый или клинкерный кирпич высокой прочности. Комбинированные фундаменты ленточно-столбчатого типа обязательно включают бетонную часть. Кирпич впитывает влагу, поэтому кладку нужно покрывать битумной мастикой.

Трубы

Трубы из полипропилена, асбестоцемента или металла применяются для установки несъемной опалубки. В полость изделия внедряют арматурный каркас и заливают бетонный раствор.

В результате получаются прочные железобетонные опоры. Металлические трубы обрабатывают гидроизоляционным составом, защищающим материал от коррозии.

Бетонные столбы

Вертикальные части столбового фундамента из бетона изготавливаются на месте. Предварительно выкапывают или бурят скважины. В полученный канал устанавливают несъемную или съемную опалубку и арматурный каркас. Можно приобрести готовые бетонные сваи или столбы. Их устанавливают в местах с самой высокой весовой нагрузкой и объединяют лентой.

Набивные и буронабивные столбы

Изделия можно приобрести на заводе или строительном рынке. Монтаж требует привлечения специальной техники. Столбы представляют собой полые опоры, внутри которых размещают арматурный каркас и заливают бетон. Возможно строительство комбинированных оснований из 2 видов столбов.

Что дает армирование в случае столбчатого фундамента.

• С его помощью можно грамотно перенести большинство критически важных напряжений, возможных на поверхности столбчатой опоры, во внутренние, более глубокие  слои бетона;
• Профессионально выполненное армирование помогает с высокой эффективностью соединить два основополагающих элемента столбчатого фундамента – бетонные столбчатые опоры и ростверк из железобетона;
• С помощью арматуры в существенной степени увеличивается ресурс элементов из железобетона.

В некоторых случаях применение арматуры  помогает избежать  самых плачевных и катастрофических итогов, касающихся процесса разрушения бетона.   В результате вместо скачкообразного разрушения  происходит  пластичное и медленное расползание  имеющейся конструкции.

Особенности фундаментов под стальные колонны

Металлическая колонна с анкерными креплениями

Существует ряд зданий, где есть особенные требования к типу и прочности фундаментов. В большинстве случаев, это объекты промышленного назначения, а также различные предприятия энергетической отрасли.

Такие здания часто возводятся на фундаментах каркасного типа, где основную нагрузку принимает на себя металлическая колонна, установленная внутри специальной бетонной чаши или углубления.

Все фундаменты под стальные колонны отличаются особенной конструкцией, ведь изначально создается прямоугольная или квадратная бетонная подушка с углублением, где с помощью анкеров устанавливается и фиксируется колонна.

Кроме зданий с анкерными соединительными элементами, также в таких основаниях можно предусмотреть:

• трубопроводы различного типа и диаметра;
• канализационные системы с анкерными крепежами;
• электрические сети;
• специальные поддерживающие элементы и конструкции.

Учитывая высокие требования по прочности к таким конструкциям, все расчеты и дальнейшее возведение проводится максимально точно, контроль качества на каждом этапе возведения, а строительные материалы полностью соответствуют нормам.

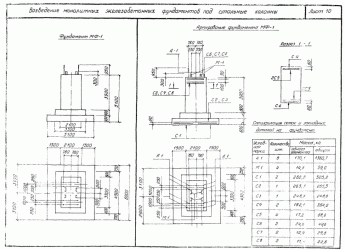

Монолитный фундамент под металлическую колонну

Устройство монолитного основания под металлическую стальную колонну

Как правило, при строительстве таких фундаментов редко используются сборные конструкции, ведь тогда приходится делать дополнительные расчеты несущих способностей зданий.

В таких случаях лучше монолитный бетонный фундамент, ведь он и прочнее, и быстрее заливается. Этапы возведения монолитной подушки для колонны приблизительно следующие:

1. Расчет максимально допустимых нагрузок на подошву.
2. Проведение разметки мест установки колонн, подготовка почвы.
3. Рытье котлована на заданную глубину и соответствующих размеров.
4. Подготовка внешней опалубки. Она делается с досок или влагостойкой фанеры, в большинстве случаев несъемная.
5. Выравнивание внутренней поверхности котлована, формирование песчано-гравийной подушки.
6. Создание основного армирующего пояса по периметру подушки в горизонтальном и вертикальном направлениях.
7. Заливка котлована бетоном. В это время заблаговременно устанавливаются геодезические уровни и высотные знаки. Они используются при дальнейшем монтаже колонн, а также при ремонте фундамента через просадку.

Как правило, при возведении колонных фундаментов делаются различные высотные отметки, они наносятся на внешний слой бетона, также указывается уровень расположения анкерных соединений, закладочных элементов и других монтажных аксессуаров.

Анкерные соединения

Конструктивная схема с указанием нахождения анкерных соединений

В зависимости от типа выбранной колонны, анкерные соединения подбираются в индивидуальном порядке. Установки и фиксация колонны выполняется с помощью больших болтов или анкеров, которые затем привариваются к арматурному слою и надежно удерживают колонну в вертикальном положении.

Отличительная особенность монтажа соединительных элементов в том, что после их закрепления фундамент разбивают. Если после этого отклонения болтов не произошло, то монтаж считают выполненным правильно, а если есть отклонения центров на расстояние от 2 мм, тогда анкера заменяют.

Расчет фундаментов под колонны

Схема установки стальных колонн на фундаменты

Такие основания всегда рассчитываются под конкретное геодезическое обеспечение. Для правильного обеспечения геодезических параметров проводится контроль вертикальных и горизонтальных высотных положений болтовых соединений. Для таких целей отлично подходят готовые шаблоны или специальный кондуктор.

Шаблоны – это металлические или деревянные рамки конкретных размеров, в которых уже есть готовые гнезда под будущие анкера. Они соединяются по опалубке с осями монолитного фундамента, закрепляются.

Шаблоны должны быть установлены абсолютно ровно, поэтому проводится дополнительное измерение вертикали с помощью строительного уровня или нивелира. В некоторых случаях оправданным будет использование сварочных работ, когда шаблоны жестко устанавливают на арматуру монолитной бетонной подушки.

Почему фундамент нужно обязательно армировать

Армирование позволяет в несколько раз увеличить мощность и прочность бетонного основания. Конечно, прочную конструкцию, которая выдержит гигантские нагрузки и будет неподвластна времени, можно получить и без применения арматуры.

Однако сегодня такой фундамент возводить экономически не выгодно. Развитие металлургической отрасли позволяет значительно удешевить строительство за счет применения простого и эффективного способа — заливки бетонной массы на каркас, выполненный из металлической арматуры или сетки. В результате получается надежное железобетонное основание, благодаря которому ваше здание простоит если не тысячелетия, то пару-тройку столетий точно.

После затвердевания бетон становится жестким и неэластичным, поэтому может деформироваться при неравномерном давлении на поверхность. Проложенная внутри арматура берет на себя все вертикальные нагрузки и равномерно распределяет их по всей площади основания.

Применение арматуры сопряжено с дополнительными расходами, поэтому некоторые отказывается от ее прокладки. Если вы также сомневаетесь в необходимости армосетки, произведите конструкторские расчеты, проанализируйте целесообразность, учите ряд факторов: состав и особенности грунта, уровень грунтовых вод, степень и глубину промерзания.

Если вы возводите здание из легких материалов (бревна, брус, каркасно-щитовые конструкции), армировать основу не обязательно. Что касается тяжелых строительных материалов (кирпич, бетонный блок, пеноблок, газоблок, шлакоблок), в этом случае отказываться от укладки армосетки рискованно. Бетон без арматуры плохо работает на изгиб и растяжение, поэтому фундамент деформируется или даст усадку, что приведет к образованию трещин в стенах и преждевременному разрушению.

Преимущества и недостатки

Основания стаканного типа обладают высоким качеством готовых заводских элементов, которое достигается благодаря соблюдению всех нормативных требований.

Основания стаканного типа обладают целым рядом достоинств:

• Высокое качество готовых заводских элементов, которое достигается благодаря соблюдению всех нормативных требований.
• Быстрота и простота монтажа конструкций из готовых элементов.
• Высокие технические и эксплуатационные характеристики.
• Долговечность и надёжность. При условии соблюдения технологии монтажа срок эксплуатации строения составляет не менее 100 лет.
• В сравнении с расходами на устройство ленточного фундамента затраты на основания стаканного типа намного ниже.

Среди недостатков стоит упомянуть следующее:

• Монтаж конструкции обходится довольно дорого из-за необходимости использования крупногабаритной строительной техники.
• Массивность и большой вес одного изделия требуют использоваться грузоподъёмной строительной техники при монтаже.
• По той же причине транспортировка элементов затруднена.

Соединения

Для ненапрягаемой арматуры допустимы следующие варианты соединения:

• муфты – резьбовые или под опрессовку;
• сварка – только внахлест;
• вязка – проволочными хомутами, с загибом или с прямыми концами.

Без сварки по ГОСТ допускается армирование колонн 400х400 мм с наращиванием стержней не более 40 мм в диаметре. В поперечном сечении места стыка процент армирования не должен превышать 50% или 25% для рифленого, гладкого прутка, соответственно.

Минимальное расстояние соединений в свету на чертеже составляет 30 мм или 2 диаметра стержня. Перепуск в нахлесте должен быть больше 250 мм или 20d.

Расчет фундаментов под колонны

Такие основания всегда рассчитываются под конкретное геодезическое обеспечение. Для правильного обеспечения геодезических параметров проводится контроль вертикальных и горизонтальных высотных положений болтовых соединений. Для таких целей отлично подходят готовые шаблоны или специальный кондуктор.

Шаблоны – это металлические или деревянные рамки конкретных размеров, в которых уже есть готовые гнезда под будущие анкера. Они соединяются по опалубке с осями монолитного фундамента, закрепляются.

Шаблоны должны быть установлены абсолютно ровно, поэтому проводится дополнительное измерение вертикали с помощью строительного уровня или нивелира. В некоторых случаях оправданным будет использование сварочных работ, когда шаблоны жестко устанавливают на арматуру монолитной бетонной подушки.

Сейчас при возведении оснований под металлические колонны стали практиковать анкерные соединения, установленные в колодцах. Такие углубления заделываются в последнюю очередь, ведь головка болта измеряется геодезическими приборами, уточняется его положение и горизонтальное расположение.

Все монолитные подушки соединяются с колоннами с помощью мощных анкеров, ведь нагрузки на подушку огромные через большое расстояние между колоннами. Поэтому, кроме соединений, дополнительно используют специальные строительные обвязки и соединение конструкций в верхнем положении на ростверке. Обвязки состоят:

1. Металлического каркаса для фиксации болтовых шаблонов.
2. Металлических шаблонов. Их применяют для непосредственной фиксации конструкций, монтажа анкеров и болтовых соединений.

Также можно на бетонное основание устанавливать металлические рамки, обхваты и фиксаторы, соединять их между собой. После того, как все армирующие элементы между собой соединены, конструкция заливается бетоном и оставляется на месяц сохнуть. При этом все шаблоны и кондукторы демонтируются.

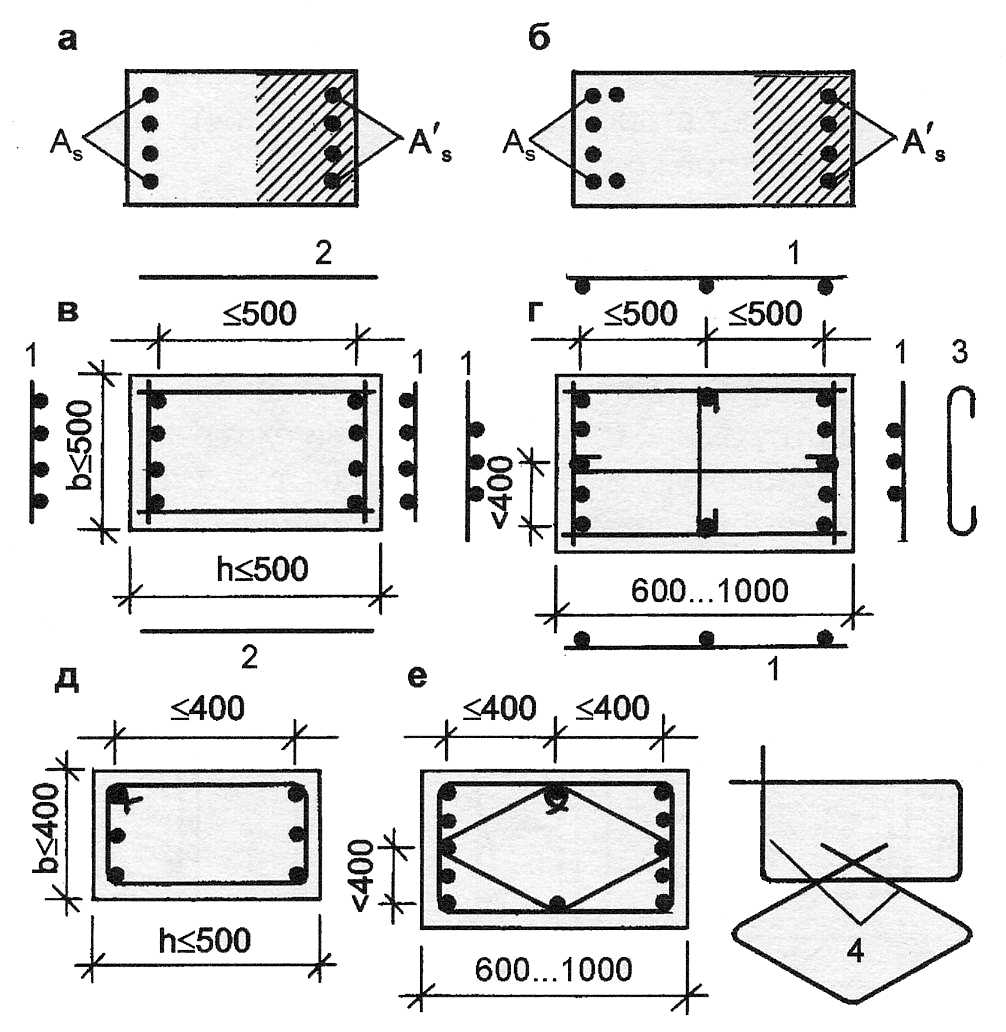

Армирование железобетонного подколонника пространственным каркасом, собранным из сеток

В железобетонных подколонниках, где по расчету сжатая арматура не требуется, а количество растянутой арматуры не превышает 0,3%, допуска­ется устанавливать сетки только по граням подколонника, перпендикуляр­ным плоскости действия большего из двух действующих на фундамент мо­ментов. При этом толщина защитного слоя бетона должна быть не менее 50 мм и не менее двух диаметров арматуры.

При необходимости армирования стенок стакана в бетонных подколонни­ках следует устанавливать пространственный каркас в пределах стаканной час­ти с заглублением ниже дна стакана на величину не менее 35 диаметров про­дольной арматуры. При этом площадь всей продольной арматуры принимается не менее 0,04% от площади подколонника вне стакана (рис. ниже).

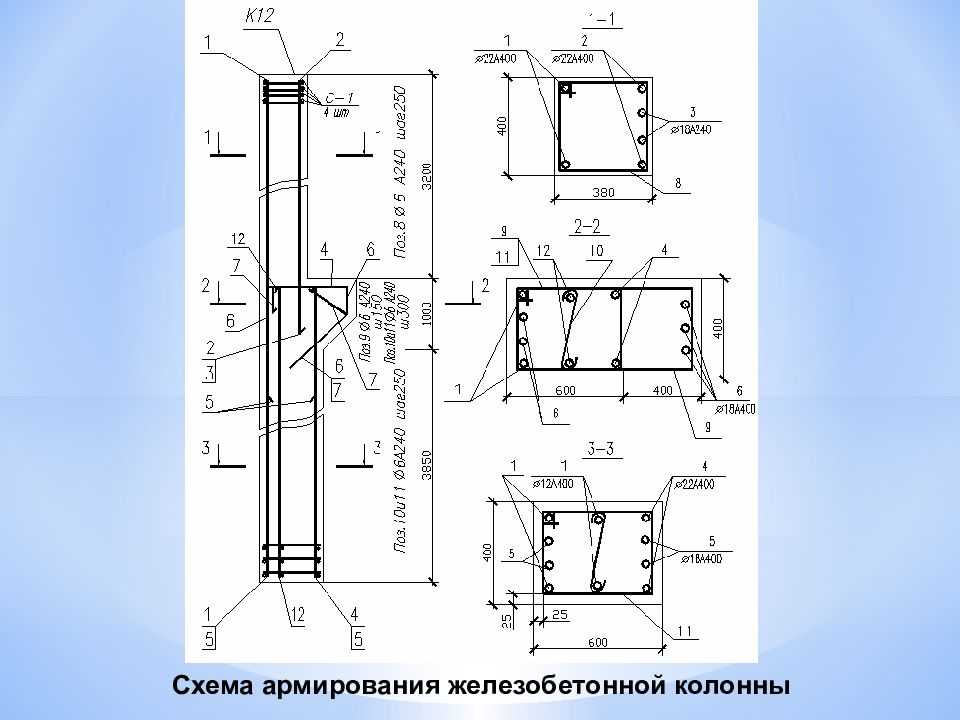

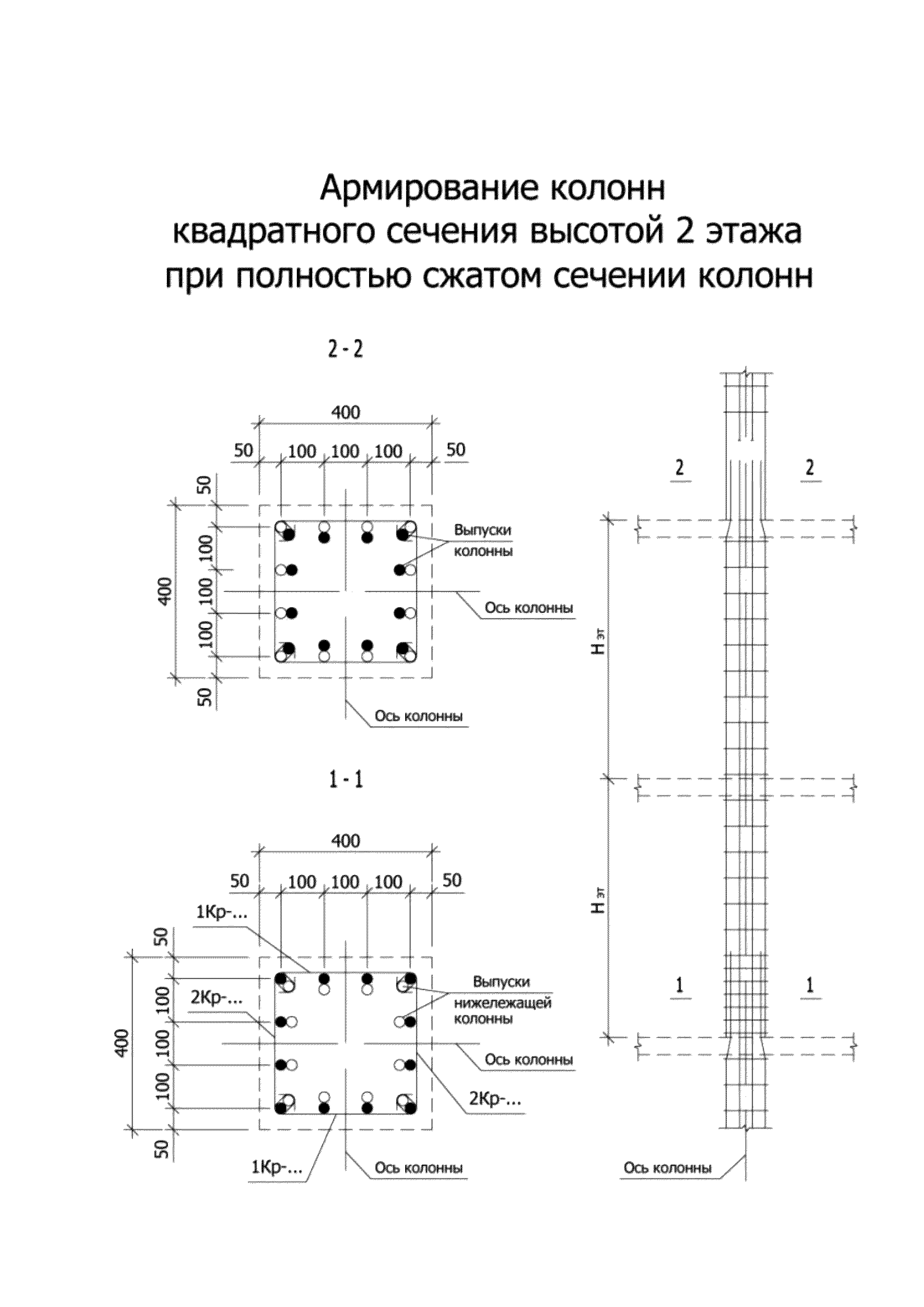

Схемы армирования колонн

Кроме тела колонна в большинстве случаев имеет дополнительные элементы:

• подколонник – стакан, жестко связанный с фундаментом, в который устанавливается стойка;
• капитель – уширение оголовка опоры;
• консоль – боковой выступ под укладку плит, балок.

И если сама схема армирования колонны достаточно простая – вертикальные прутки, обвязанные рядами горизонтальных хомутов. То, для капителей и консолей разработаны специальные схемы армирования.

Например, типовое армирование консоли колонны производится по следующим схемам:

Для капителей поперечная арматура в колонне располагается следующим образом в месте уширения оголовка:

И это гораздо сложнее, чем арматурные выпуски из кирпичной колонны в балку из железобетона. Но и значительно прочнее, долговечнее.

Пошаговая технология изготовления

Последовательное выполнение этапов монтажа поможет установить надежный и долгосрочный каркас:

1. Разбиваем оси стен будущего фундамента и проверяем диагонали, что бы углы получились под углом 90 градусов.
2. Выкапывается траншея под размеры монолитного ростверка.
3. Монтаж опалубки. Для этого потребуются доски с влажностью до 25%, обструганные с одной стороны. Ширина досок 10-15 см, толщина 3-4 см. Ими выкладываются стены ям, гладкой стороной внутрь.
4. Копка ям под столбы. Делаются скважины на глубину 1,2 м ниже глубины промерзания почвы, что бы при зимнем пучении почвы фундамент не выдавливало и его параметры оставались согласно проекту, в результате чего дом не будет перекошен. Требуемая глубина ям указывается при создании чертежа. При параметре до 100 см необходимости в дополнительном укреплении нет. Если глубина ям больше этого показателя, дополнительно изготавливается опалубка. Если строительство выполняется с использованием круглых опор, в качестве несъемной опалубки применяются трубы из асбестоцемента или металла с диаметром от 10 см. Также используется рубероид.
5. Укладываем пенопласта, небольшой плотностью, не превышающий 15-20 кг. на м3. Это делается для противодействию морозному пучению на ростверк. В результате чего, когда будет пучение, грунт сомнет пенопласт и давления на ростверк не будет, что сохранит его проектные характеристики.
6. Армирование. Этот этап необходим при большой массе будущего каркасного дома. Для этого в опорные столбы устанавливается армированный прут (диаметр 1-1,2 см) и заливается раствором из бетона. Если технологий предусмотрено наличие ростверка, прутья должны быть выше столбов на 20 см для будущей обвязки.
7. После установки арматуры, следует заливка бетонного раствора на предварительно засыпанную песчаную подушку (20 см). Для этого изготавливается смесь из одной части цемента (марка М 400-500), трех частей песка и пяти частей щебенки. Тщательно перемешанный раствор заливается в подготовленные ямки частями (по 30 см), утрамбовывая каждый слой. К дальнейшим работам можно приступать через месяц (время полного застывания раствора). Залитый бетон следует произвести вибрирование, что бы из него вышел воздух.
8. Ростверк. Этот этап не обязателен, но наличие ростверка увеличить прочность основания. Для этого по периметру монтируется опалубка, укладывается армированная сетка и заливается бетонный раствор. Ширина ростверка должна равняться ширине опорных столбов, а ее высота составлять 25 см.
9. Забирка. Это дополнительная стена, которая защитит нижний этаж дома от холода и сырости. Для этого по периметру дома надо выкопать траншею с глубиной в 30 см и шириной в 15 см, далее залить бетонной смесью и выложить стену из кирпича или блока, оставляя по два вентиляционных отверстия с каждой стороны дома 15*15 см. Ростверк с забиркой в каркасном доме образуют цоколь.

Стоит знать!!! Все коммуникационные линии необходимо провести до изготовления забирки. После выполнения вышеперечисленных работ можно приступать к возведению жилого дома.

Видео: Как правильно залить столбчатый фундамент для каркасника

Вязка арматуры

Вязка арматурного каркаса ( опора и столб)

Разберемся подробнее, как вязать арматуру для столбчатого фундамента.

Прежде всего, таким фундаментам присущи некрупные размеры. По этой причине с целью вязки арматуры может применяться обычный либо автоматический крюк.

Рассмотрим довольно нехитрую схему вязки:

• Необходимо отрезать кусок проволоки с длиной в 300 мм и сложить её пополам;
• Полученную петлю необходимо занести по диагонали крестовины арматуры  и вынести к её концам;
• В проволочную петлю помещается крюк;
• Необходимо прокрутить инструмент, цепляя в процессе концы проволоки.

Инструменты и материалы, необходимые для сборки армированного каркаса

Прутья арматуры

Проведение работ, связанных с подготовкой материалов и сборкой конструкции непосредственно на месте рекомендуется проводить из, заранее подготовленных по размеру длин отрезков арматуры.

Для несущих прутьев рекомендуется арматура диаметром 8-10 мм, для постройки в 2 и более этажей, а также специфических грунтов на площадке строительства диаметр может быть увеличен до 12 или даже 16 мм. Для соединения рекомендуется арматура диаметром 6 или 8 мм.

При выборе арматуры важно чтобы она имела рифленую поверхность, была очищена от окалины и следов коррозии, окраска краской арматуры для внутреннего каркаса не допускается, правда, ее можно обработать специальным составом, специально предназначенным для обработки металлических каркасов железобетонных конструкций. В процессе работы потребуются:

В процессе работы потребуются:

• Специальный крюк для вязки арматуры (применяется для связывания прутьев каркаса)
• Болгарка с отрезными кругами для резки или зубило для рубки арматуры
• Пассатижи, кусачки
• Сварочный аппарат, электроды, маска сварщика, если связывание проводится при помощи электросварки
• Угольник, рулетка, мел
• Перчатки

Столбчатые фундаменты довольно часто в индивидуальном строительстве устраиваются в котлованах, вырытых садовым буром и имеющих круглое сечение. При монтаже таких каркасов используется обычно горизонтальные соединения из катаной проволоки диаметром 6-8 мм согнутой в кольца. Для облегчения работы рекомендуется предварительно моток проволоки обжечь в костре, чтобы гнуть проволоку по шаблону было легче.

Особенности технологии армирования столбов

Требования для армирования столбчатого фундамента

В конструкцию арматурного каркаса столба из бетона входит несколько вертикальных прутков.  Диаметр используемой арматуры составляет  от 10 и вплоть до 12 мм.

Армированный каркас столба фундамента

Следует знать, что с целью армирования столбчатых фундаментов применяют  исключительно арматуру, принадлежащую к классу А-III ( или ребристую).

В роли  горизонтального компонента каркаса выступает более тонкая и гладкая монтажная арматура с диаметром 6 мм.  Основное назначение горизонтальных компонентов —  служить  правильному соединению  вертикальных стержней в целую единую  конструкцию.

Как грамотно  вычислить длину вертикальных элементов:  их верхние концы должны выступать над поверхностью заливки из бетона на 10-20 см.  Оставшиеся свободные концы впоследствии  применяются с целью привязки ростверка к необходимым  столбам.

Фундамент для металлической колонны

В целом алгоритм обустройства фундамента для металлической колонны схож с выше приведенной инструкцией для основания ж/б-аналога. Однако, ввиду того, что крепление осуществляется анкерным способом, некоторые отличия все же есть:

Прежде чем заливать опалубку раствором, устанавливаются специальные метки, по которым в дальнейшем определяется местоположение крепления стальной опоры.

Схема крепления металлических колонн к фундаментуИсточник metgroop.ru

• После заливки в поверхность бетонного массива вставляются болты, фиксированные между собой стальными перемычками. Далее посредством их будет крепиться металлическая колонна.
• В ходе установки крепежных элементов соблюдается высокая точность и проверка в соответствии с разметкой.

Видео-инструкция по изготовлению фундамента под колонну:

Зачем армировать фундамент

Состояние грунта нестабильно, его несущая способность часто меняется при смене сезонов, что не может не сказываться на состоянии фундамента. Отдельные его части начинают провисать, причем характер деформации полностью зависит от того, в каком месте участка происходит проседание грунта.

Для того чтобы нагрузка на столбы основания распределялась равномерно, их верхушки укрепляется специальной конструкцией – ростверком. Данное приспособление не даст столбам перемещаться и деформироваться и послужит прочной опорой для постройки дома, в том числе и здания с цокольным этажом.

Таким образом, армирование столбчатого фундамента необходимо для увеличения его прочности и правильного распределения нагрузки. Верная закладка стержней арматуры – залог долговечности всего сооружения.

Подготовительный этап обустройства фундамента

Любой работе предшествует ряд подготовительных этапов, без выполнения которых никак не обойтись.

Несколько схем различных вариантов столбчатого фундамента

Чтобы возвести столбчатый фундамент своими руками необходимо вначале:

• Определить тип будущего основания: опорно-столбчатый фундамент или опорно-ленточный;
• Определиться с материалом для выполнения столбов: Дерево (столбчатый деревянный фундамент используется нечасто в связи с низкими показателями прочности и долговечности дерева, но под легкие некапитальные постройки — бани, сараи, беседки и т.д. он подходит). Диаметр столбов должен быть не менее 0,2 м, а сами столбы должны быть обработаны специальными растворами, препятствующими гниению и воспламенению;
• Кирпич (обязательно обожженный кирпич, т.н. кирпич-железняк) хорошо подходит, когда строится мелко заглубленный столбчатый фундамент. Столбчатый фундамент из кирпича должен иметь ширину столба не менее 0,4 м. Цена его будет выше, чем у других типов опорно-столбчатого фундамента, что объясняется более высокой стоимостью материала;
• Бетон (используется для возведения бетонных армированных столбов) – наиболее доступный и распространенный материал для обустройства столбов, которые могут быть выполнены монолитными, а могут складываться из бетонных блоков. Размеры железобетонного столба при этом должны быть не менее 0,4 м в ширину;
• Трубы из асбестоцемента и железа являют собой несъемную опалубку, заливаемую цементной смесью. Цена таких столбов также невысокая;

Определиться с глубиной закладки столбов. Глубина столбчатого фундамента будет зависеть от нескольких факторов:

этажности и массы здания;

глубины промерзания почвы; глубины залегания грунтовых вод; особенностей грунта.

Выделяют два типа столбчатого фундамента по заглублению: мелко заглубленный (до 0,4 м) и заглубленный (0,7 м и глубже).

Схема глубины закладки столбчатого фундамента

Величина заглубления второго типа основания зависит от уровня промерзания грунта и должна составлять не менее 0,15 м ниже этой границы. Кроме того, следует учитывать, что столбы должны быть заглублены ниже уровня грунтовых вод.

Определиться с высотой ростверка

Ростверк может лежать на почве, а может возвышаться над ней на разную высоту. Рекомендуется обустраивать ростверк на высоте не ниже 35 см. от уровня почвы.

После того как все основные расчеты и планировки выполнены, можно начинать непосредственно обустройство столбчатого фундамента.

Этапы процесса сооружения фундамента

Начало заложения фундамента знаменуется расчисткой строительного участка, нанесением разметки. Чтобы сформировалась ровная лента, по схеме вбивают колышек в вершину одного из углов, от него отмеряют нужное расстояние до следующей точки. Вбивают колышки, с шагом до 2,5 м, очерчивая внешний контур, затем внутренний, либо наоборот.

На каждую вбитую деревяшку последовательно наматывается, сильно натягивается шнур. Получается физическая проекция, позволяющая поставить штык лопаты наиболее ровно.

Затем, выкапывается траншея, выполняется насыпная прослойка, устилается гидроизоляция. Остается поставить опалубку, положить арматуру, залить бетон.

Ленточный монолит

Сразу размечается вся постройка, точнее, каждая стена и перегородка, выкапывается единая траншея по контуру будущего дома. Стенки заравнивают, дно уплотняют, устилают геотекстилем. Вниз засыпают слой щебня, тщательно трамбуют, затем, насыпают песок, увлажняют чистой водой и тоже уплотняют. Общая толщина каждого слоя составляет 10-15 см.

Поверх насыпной подушки настилают гидроизолирующий материал, чаще используют рубероид.

Опалубку (форму для бетона) собирают из деревянных досок, формируя щиты. Элементы соединяются гвоздями, поперечными балками, шпильками для фиксации углов. Сначала, заготавливают щиты, потом, их ставят на место, скрепляя между собой. Снаружи выставляют боковые подпорки, чтобы форму не повело под давлением бетона.

Чтобы древесина не вытягивала влагу из раствора, не поглощала цементное молочко, стенки изнутри устилают полиэтиленовой пленкой.

Готовая к бетонированию опалубка

Армирующий каркас делают из прутов арматуры, где продольные прутки, с сечением 8-12 мм, поперечные — 6-8 мм. Скрепляют сварочным аппаратом, вязальной проволокой.

Внутрь опалубки укладывают арматурные заготовки, сцепляют, усиливая угловые повороты, приступают к заливке раствора.

Смесь наводят порционно, после заливки выполняют разравнивание, усаживают вибратором, либо много раз протыкают тонким прутом арматуры. По завершении, укрывают полиэтиленом. Через 7-10 дней опалубку демонтируют, спустя еще 3 недели начинают строительство.

Фундамент влияет на целостность, сохранность здания. Колонны обладают точечной нагрузкой, большой массой, что потребует прочного, устойчивого к давлению основания. Ленточная форма доступна к самостоятельному исполнению.

Основные универсальные рекомендации по возведению основания под колонны можно посмотреть в следующем видео:

Средняя оценка оценок более 0

Поделиться ссылкой

Комментарии Коментариев пока нет, но вы могли бы быть первым…

Предварительные расчеты

Перед заливкой выполняют обязательные вычисления. Нужно правильно рассчитать будущую нагрузку от здания, с учетом облицовочной отделки, техники, мебели, людей.

По результатам вычислений находят предполагаемую массу, уровень давления на местную почву. Чем тяжелее конструкция, либо рыхлее грунт, тем глубже должен закладываться фундамент.

Плотность земли на участке важна. Перед строительством рекомендуется изучить грунт, собрать сведения об особенностях климата.

Плотная земля лучше воспринимает нагрузку от здания. Чем больше опорная площадь у фундамента, тем большую нагрузку основание сможет распределить без разрушений. Даже если грунтовая влага пролегает высоко, почва может промерзать несколько ниже, эти два параметра могут быть одинаковыми, но это не всегда так.

Засчитываются неровности ландшафта, разные вкрапления в общий состав почвы. Требуется сделать фундамент, чтобы возлагаемая масса перераспределялась равномерно.
