Глава 2.4. воздушные линии электропередачи напряжением до 1 кв

Напряжение в сети

Расстояние между опорами определяется в зависимости от напряжения тока в проводах, которые они несут:

• 0,4–1 кВ – дистанция в пределах 30–75 м;
• 10 кВ – пролеты до 200 м;
• 220 кВ – расстояние между опорами до 400 м;
• свыше 330 кВ – опоры могут располагаться друг от друга на удалении максимально в 700 м.

Провода подвешиваются параллельно на изоляторах на высоте, также зависимой от напряжения. Если оно до 1000 В, то линию крепят на высоте 7 м.

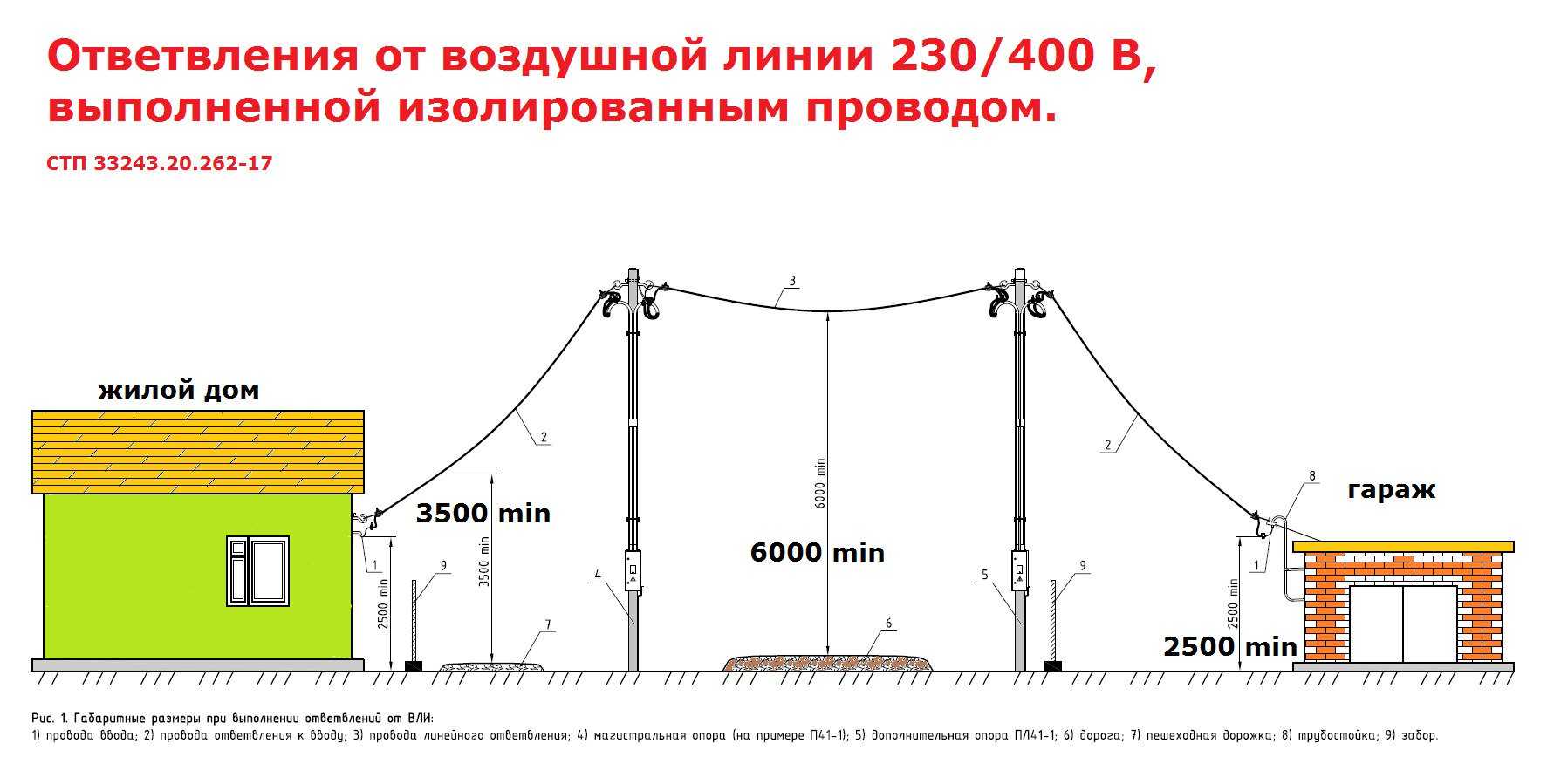

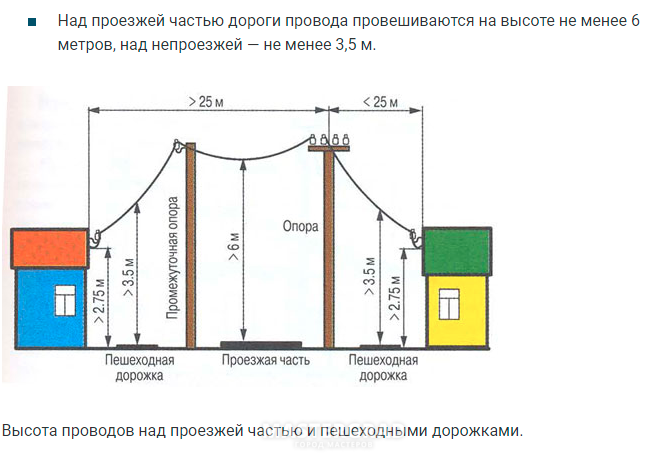

Схема подключения домов

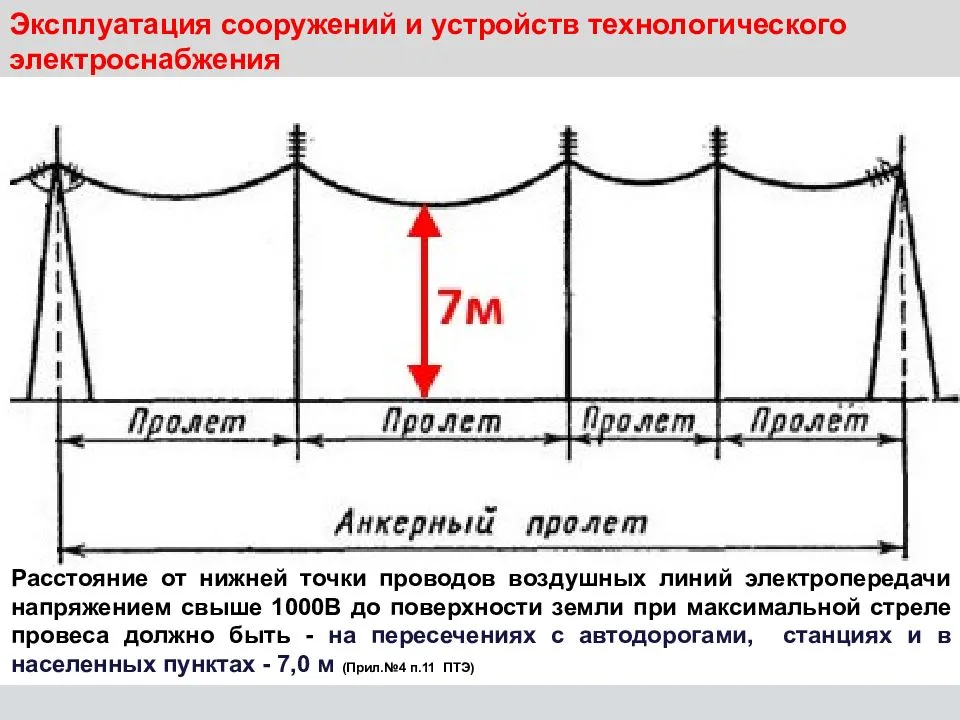

Допустимое провисание и расстояние до нижней точки тоже определяется в зависимости от напряжения. В городах, поселках ИЖС и СНТ нижняя точка провисания должна быть выше 6 м от земли.

Зачем требуется столб?

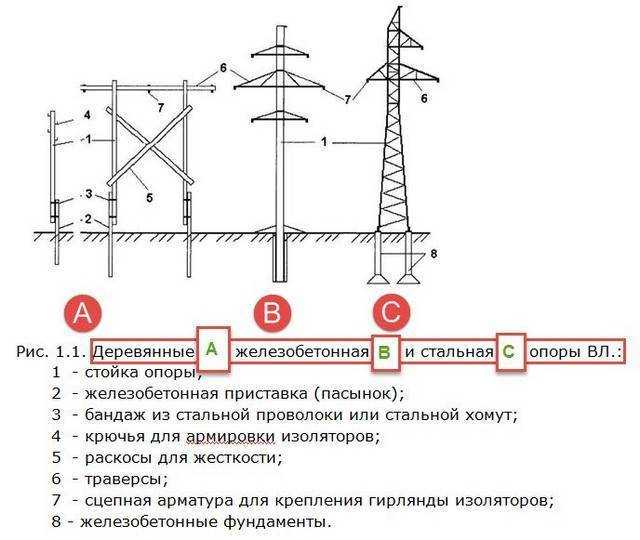

Электрический столб представляет собой изделие из арматуры и бетона, что достигает в длину 9,5 – 13,5 м. Определенная длина столба закапывается в землю для надежного его крепления. Установка столба регламентируется многими нормативными документами. Этот этап электрификации частного сектора играет особую роль, особенно, когда точка подключения расположена на расстоянии 45 или более метров от предыдущего столба.

Организация высотной точки подключения – обязательное условие электрификации частного участка. В крайнем случае, один столб может использоваться для электрификации нескольких участков, если это допускает проектное размещение.

Кроме проводов, разрешается установка элементов наружного освещения с подключением к счетчику, а также приборов видеонаблюдения, на высоте не ниже чем на 1,2 метра от провода с напряжением 220 В.

От зависит стоимость?

Прежде всего, от материалов, которые используются.  Деревянные столбы устанавливать не рекомендуется. Цемент, наполнительные армирующие и абразивные материалы – 70 % общей стоимости, еще 30% — это элементы конструкции.

Самый дорогостоящий вариант способный удерживать до 4 проводов вещания и 9 высоковольтных проводов. В разрешительных документах региональной электросетевой организации четко прописывается и конструкционный параметр. Последняя за свои услуги может запросить от 700 до 1450 рублей.

Кроме того, в конечную стоимость войдут следующие статьи расходов:

ЛЭП-опора	от 5500 руб.
Доставка столба на участок и применение ямобура	от 8 000 руб.
Подъем опоры и ее установка	от 3 000 руб.
Трамбовка грунта	от 700 руб.
Услуги электрика по натягиванию и подключению электрокабелей	1500 руб.
Кабель	3000 руб. (зависит  от длины требуемого материала)

В редких случаях проектную документацию заявителю могут составить бесплатно, ему понадобится лишь оплатить пошлину в размере 300 рублей. Для этого он получит несколько квитанций, оплатить по которым можно в кассе любого банка.

Влияние типа электрического столба на стоимость

СВ 95-2	5 000 руб.
СВ 95-3	5 800 руб.
СВ 110	6 500 руб.
Деревянные (разрешаются к установке только исходя из полученного проекта)	От 6000 руб.

Доставка указанных моделей изделий из железобетона начинается от 8 000 рублей. При этом цена остается неизменной при заказе  от 1 до 25 столбов.

Расчет затрат на электроснабжение строительной площадки

Расчет затрат на электричество в помещении является важным этапом при планировании электрических подключений. При расчете затрат необходимо учитывать ряд факторов, в том числе удаленность помещения от электросети, необходимость установки дополнительного оборудования и материалов, а также стоимость услуг коммунальных предприятий.

Первым шагом при расчете стоимости электроэнергии в помещении является определение мощности, необходимой для питания всех объектов в помещении. Исходя из этого, определяется количество необходимых столбов и кабелей, а также оборудование, необходимое для подключения электричества.

Вторым шагом является определение расстояния от места расположения до ближайшей действующей подстанции. Чем больше это расстояние, тем выше стоимость прокладки кабелей и линий. Необходимо также учесть сложность дороги, преодоление пересечений с другими коммуникациями и другие трудности, которые могут повлиять на стоимость работ.

Наконец, на третьем этапе необходимо рассчитать стоимость работ и стоимость материалов. Для этого необходимо обратиться к поставщику коммунальных услуг или в профессиональную организацию, занимающуюся энергетикой. Они осмотрят помещение, составят смету и предоставят вам окончательную стоимость электроэнергии.

Таким образом, расчет стоимости электроэнергии — сложная задача, требующая учета многих факторов. Однако при правильном расчете можно оптимально спланировать свой бюджет и учесть все расходы, связанные с подключением электричества к участку.

Особенности устройства фундамента прямостоечных опор

Железобетонные и деревянные балки устанавливают в яму глубиной от 1 м. и укрепляют при помощи цементной стяжки и арматуры. Силовой провод для приборов освещения размещается 2 способами:

• Провод проходит над землёй на расстоянии 5-7 м. и подвешивается под лампами;
• Электрокабель прокладывается в земле, выходит на поверхность рядом с фундаментнымоснованиеми крепится вдоль балкиснаружи; этот способ подходит только для отдельно стоящих фонарей

Несущие сооружения из дерева и бетона часто выполняют вторую функцию – поддерживают над землёй электрическую сеть проводов, которые размещается над источниками света на расстоянии от 0,5 м.

Особенности пропитки опор

Столбы монтируются в землю без ступеней. Торцы пропитаны больше, чем боковая поверхность. В процессе эксплуатации из них вымывается до 90% защитного состава. Чтобы этого не произошло, верхний торец накрывается оцинкованной крышей размером 250х250 мм, а нижний – плоским материалом, не пропускающим влагу.

По ГОСТ 20022.0-93 древесину для опор пропитывают защитным средством ХМ-11 в случае сухой соли в количестве 13-15 кг/м3. При покупке бревен для столбов следует узнать, в каких условиях они были изготовлены, так как в некоторых спецификациях эта сумма занижена в 2 раза.

Не все производители правильно соблюдают технологию производства своей продукции. Это требует организации контроля качества, хотя специалист может определить это визуально.

«Временный» статус

В этом году дачникам следует перепроверить документы на владение участком. Кто-то мог оформить свою собственность не в полном объеме. К примеру, строение стоит на учете в Едином государственном реестре недвижимости (ЕГРН), а у его владельца есть соответствующая выписка, но нет подтверждающего право собственности документа.

Важно понять, правильно ли был оформлен участок, и в этом поможет выписка из ЕГРН: если в графе «Статус записи об объекте недвижимости» написано «временный», то участок следовало дооформить до 1 марта 2023 года. Дело в том, что до 2015 года кадастровый учет в реестре ЕГРН вели отдельно от государственной регистрации прав на недвижимость

Поэтому на первом этапе сведения об участке указывались с пометкой «временные». Ее убирали после того, как в ЕГРН появлялась запись о государственной регистрации прав на указанный участок

Дело в том, что до 2015 года кадастровый учет в реестре ЕГРН вели отдельно от государственной регистрации прав на недвижимость. Поэтому на первом этапе сведения об участке указывались с пометкой «временные». Ее убирали после того, как в ЕГРН появлялась запись о государственной регистрации прав на указанный участок.

С 2015 года объектам больше не присваивали «временный» статус, поскольку ведение кадастрового учета и регистрация прав объединись в одну процедуру. Но некоторые из них так и остались «временными», и от их владельцев потребовали зарегистрировать право собственности до 1 марта 2023 года.

Собственникам, которые не успели дооформить недвижимость, придется заново выделять дачный участок на местности, ставить его на кадастровый учет и заниматься оформлением права собственности.

Земля подорожает

Раньше сроки проведения кадастровой переоценки в различных регионах страны отличались. Из-за этого хозяева одинаковых участков уплачивали разный земельный налог, поскольку его размер зависит именно от кадастровой оценки.

Теперь сведения о цене участков одновременно обновят по всей России. За последнее время стоимость земли значительно увеличилась практически повсеместно, поэтому многим садоводам придется отдавать больше денег на уплату земельного налога.

Самые важные и оперативные новости — в нашем Telegram-канале «Ямал-Медиа».

Пересечения, сближения, совместная подвеска ВЛ с линиями связи, проводного вещания и РК

2.4.71. Угол пересечения ВЛ с ЛС и ЛПВ* должен быть по возможности близок к 90°. Для стесненных условий угол пересечения не нормируется.

* Под ЛС следует понимать линии связи Министерства связи РФ и других ведомств, а также линии сигнализации Министерства путей сообщения.

Под ЛПВ следует понимать линии проводного вещания.

Воздушные линии связи по своему назначению разделяются на линии междугородной телефонной связи (МТС), линии сельской телефонной связи (СТС), линии городской телефонной связи (ГТС), линии проводного вещания (ЛПВ).

По значимости воздушные линии связи и проводного вещания подразделяются на классы:

линии МТС и СТС: магистральные линии МТС, соединяющие Москву с республиканскими, краевыми и областными центрами и последние между собой, и линии Министерства путей сообщения, проходящие вдоль железных дорог и по территории железнодорожных станций (класс I); внутризоновые линии МТС, соединяющие республиканские, краевые и областные центры с районными центрами и последние между собой, и соединительные линии СТС (класс II); абонентские линии СТС (класс III);

линии ГТС на классы не подразделяются;

линии проводного вещания: фидерные линии с номинальным напряжением выше 360 В (класс I);

фидерные линии с номинальным напряжением до 360 В и абонентские линии с напряжением 15 и 30 В (класс II).

2.4.72. Расстояние по вертикали от проводов ВЛ до проводов или подвесных кабелей ЛС и ЛПВ в пролете пересечения при наибольшей стреле провеса провода ВЛ должно быть:

от СИП и изолированных проводов — не менее 1 м;

от неизолированных проводов — не менее 1,25 м.

2.4.73. Расстояние по вертикали от проводов ВЛ до 1 кВ до проводов или подвесных кабелей ЛС или ЛПВ при пересечении на общей опоре должно быть:

между СИП и ЛС или ЛПВ — не менее 0,5 м;

между неизолированным проводом ВЛ и ЛПВ — не менее 1,5 м.

2.4.74. Место пересечения проводов ВЛ с проводами или подвесными кабелями ЛС и ЛПВ в пролете должно находиться по возможности ближе к опоре ВЛ, но не менее 2 м от нее.

2.4.75. Пересечение ВЛ с ЛС и ЛПВ может быть выполнено по одному из следующих вариантов:

1) проводами ВЛ и изолированными проводами ЛС и ЛПВ;

2) проводами ВЛ и подземным или подвесным кабелем ЛС и ЛПВ;

3) проводами ВЛ и неизолированными проводами ЛС и ЛПВ;

4) подземной кабельной вставкой в ВЛ с изолированными и неизолированными проводами ЛС и ЛПВ.

2.4.76. При пересечении проводов ВЛ с изолированными проводами ЛС и ЛПВ должны соблюдаться следующие требования:

1) пересечение ВЛИ с ЛС и ЛПВ может выполняться в пролете и на опоре;

2) пересечение неизолированных проводов ВЛ с проводами ЛС, а также с проводами ЛПВ напряжением выше 360 В должно выполняться только в пролете. Пересечение неизолированных проводов ВЛ с проводами ЛПВ напряжением до 360 В может выполняться как в пролете, так и на общей опоре;

3) опоры ВЛ, ограничивающие пролет пересечения с ЛС магистральных и внутризоновых сетей связи и соединительными линиями СТС, а также ЛПВ напряжением выше 360 В, должны быть анкерного типа. При пересечении всех остальных ЛС и ЛПВ допускаются опоры ВЛ промежуточного типа, усиленные дополнительной приставкой или подкосом;

4) провода ВЛ должны располагаться над проводами ЛС и ЛПВ. На опорах, ограничивающих пролет пересечения, неизолированные и изолированные провода ВЛ должны иметь двойное крепление, СИП закрепляется анкерными зажимами. Провода ЛС и ЛПВ на опорах, ограничивающих пролет пересечения, должны иметь двойное крепление. В городах и поселках городского типа вновь строящиеся ЛС и ЛПВ допускается располагать над проводами ВЛ напряжением до 1 кВ.

2.4.77. При пересечении проводов ВЛ с подземным или подвесным кабелем ЛС и ЛПВ должны выполняться следующие требования:

1) расстояние от подземной части металлической или железобетонной опоры и заземлителя деревянной опоры до подземного кабеля ЛС и ЛПВ в населенной местности должно быть, как правило, не менее 3 м. В стесненных условиях допускается уменьшение этих расстояний до 1 м (при условии допустимости мешающих влияний на ЛС и ЛПВ); при этом кабель должен быть проложен в стальной трубе или покрыт швеллером или угловой сталью по длине в обе стороны от опоры не менее 3 м;

Преимущества и недостатки железобетонных конструкций

Стойки из железобетона в качестве освещения промышленных объектов, автомагистралей и парковых зонах, отличаются рядом таких преимуществ:

• Низкая подверженность коррозии, гниению.
• Долговечность в использовании. При правильном монтаже и качественном материале производства служат до 50 лет.
• Огнеустойчивость.
• Простота в уходе и ремонте изъянов.
• Выполняют роль диэлектриков, изолируя токопроводящие линии электропередач.
• Низкие расходы на эксплуатацию.
• Разнообразие формы — прямоугольная и круглая коническая стойка.

Железобетонные опоры имеют и минусы:

Для монтажа таких конструкций необходимо привлекать дополнительную технику.

Обработка деревянных столбов

Чтобы деревянные опоры освещения служили долго, на заводах они проходят специальную обработку, столбы покрываются антисептическими составами.

Еще несколько лет назад основным составом считался креозот. Для его получения использовалась смола, дающая уголь.

Так выглядят деревянные стержни, обработанные по новой технологии
Прошло время, и от креозота стали отказываться: ученым удалось разработать материалы, дающие больший эффект.

Такие опоры освещения производятся только в заводских условиях на специальном вакуумном оборудовании. В результате колонка получает отличные технические характеристики и привлекательный внешний вид. Его гораздо легче транспортировать по сравнению с бетонными и стальными конструкциями. Установка такого электрического деревянного столба отличается малой трудоемкостью.

Сколько это стоит

Цена на установку электрического столба на участке зависит от нескольких факторов. Во-первых, стоимость присоединения к электропередаче. Необходимо оформить заявку на подключение и получить сведения о требованиях и документах, которые должны быть собраны для заказа присоединения.

Во-вторых, стоимость самого столба. Существует несколько способов выбора и закупки электрического столба. Можно самостоятельно оформить и купить электрический столб в магазине или у производителя, либо обратиться к специалистам, которые занимаются установкой и монтажом таких столбов.

Сколько стоит все вместе? Цена за установку электрического столба на участке может варьироваться от 40 до 100 тысяч рублей, в зависимости от всех вышеуказанных факторов.

Подготовка ямы

На каком расстоянии и где копать яму? Смотрите в первую очередь техусловия! Там может быть вообще прописан запрет на размещение трубостойки в глубине участка, а только на его границе. Такое требование может быть оспорено.

Как правило, допускается размещать стойку не далее 25 метров ВГЛУБЬ от границы вашего участка.

Это в первую очередь касается требования СО разместить учет возле ее опоры, далеко за забором, через дорогу. Сделаете так, и все дальнейшие действия по подключению света, монтажу кабеля или СИП до дома, обслуживанию распредшкафа, его сохранности будут только вашей головной болью.

Поэтому самый главный совет здесь — ничего не копайте, пока не имеете на руках согласованные и устраивающие вас технические условия. Иначе может все придется переделывать.

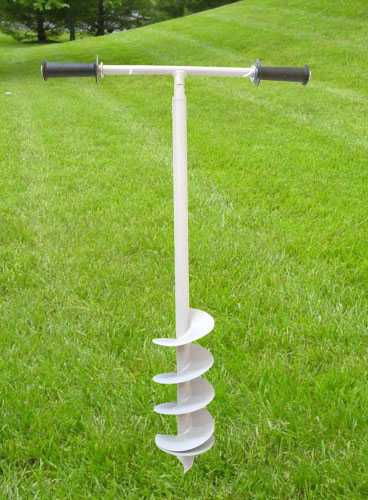

С помощью лома, лопаты и воды выкапываете вручную ямку. Глубина ямки от 1,5м до 2м, в зависимости от высоты трубы и грунта. Для того, чтобы яма получилась ровной и аккуратной, первые 0,5-0,7м можно пройти лопатой, а оставшееся расстояние простым садовым буром. При наличии переходников и не каменистого грунта, можно ускорить это дело перфоратором.

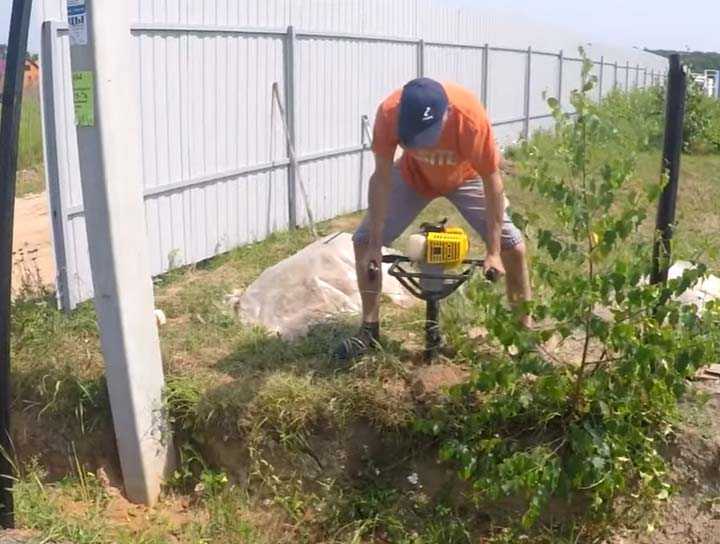

Ну а если есть мотобур, то вся глубина проходится в легкую с помощью него.

Когда неудобно или тяжело пройти последние десятки сантиметров, можно стойку просто вбить в землю. Навариваете на нее сбоку дополнительные куски уголков и ударами кувалды вгоняете оставшееся расстояние. После чего, не нужный более уголок срезается, а место сварки аккуратно закрашивается.

Производство электрических опор

Как было сказано выше, материал для деревянного бруса – сосна. Каждая такая опора обработана специальной пропиткой марки ССА+. По сути, это средство является сильным антисептиком. Это состоит из:

• Соли меди;
• Хром;
• Мышьяк.

Процесс пропитки осуществляется в три этапа:

1. Тщательная сушка.
2. Под высоким давлением колонка пропитывается антисептиком.
3. Антисептик в вакуумной среде равномерно распределяется по поверхности колонки.

Минимальная глубина пропитки должна быть не менее 22 мм. На сегодняшний день известны две марки антисептика ССА+:

• Ултан;
• Элемцепт.

Деревянная опора пропитана следующими составами:

• Не впитывает влагу;
• Долго остается сухим
• Не имеет запаха;
• На древесине не остается следов от контакта с другими веществами.

Для улучшения свойств антисептика деревянные столбы ЛЭП подвергают дополнительной сушке. В результате антисептики становятся нерастворимым соединением.

Другими словами, состав CSA постоянно находится внутри древесины. В результате свойства опоры улучшаются и она становится:

• Огнеупорный;
• Устойчив к природным явлениям.

Кроме того, значительно увеличивается срок службы деревянных опор. Технологический процесс производства таких конструкций должен полностью соответствовать разработанным строительным нормам.

Перед отправкой готового изделия в продажу проводится несколько испытаний деревянных брусков для выявления имеющихся дефектов. В случае обнаружения опоры отбраковываются и не допускаются к эксплуатации.

Маркировка опор из бетона

Маркировка ЖБ изделий состоит из ряда букв и цифр.

На назначение опоры указывают первые буквы:

1. Ответвление анкерное — ОА.
2. Угловые ответвительные анкерные — УОА.
3. Анкерные концевые — АК.
4. Переходная угловая анкерная — ПУА.
5. ПОА — переходная анкерная ответвительная.
6. ПП — переходная промежуточная.
7. О — ответвительная.
8. Угловые промежуточные — УП.
9. Промежуточные — П.

Первая цифра характеризует линию, для которой предназначена конструкция. Например, это 35 — линия электропередач 35 кВ.

Следующая цифра — размер. «1» предполагает, что опора сделана на основе столба СВ-105 и имеет высоту 10,5 м. Если использован столб 110, то будет стоять «2».

Стойки, из которых делаются бетонные опоры, обозначаются СВ (В — вибрированные). Потом добавляется длина в дециметрах, изгибающий момент и несущая способность (условная), например СВ 164-2-2.

В обозначении столбов могут быть еще буквы (а, в, с, ав, аг — различия по методу изготовления) и римские цифры (III, IV — класс армирования), например СВ 95-3с-IV.

https://youtube.com/watch?v=eP2ZvW4QiQ4

2.5.149

Для подъема персонала на опору должны быть
предусмотрены следующие мероприятия:

1) на каждой стойке металлических опор высотой до вершины
до 20 м при расстояниях между точками крепления решетки к поясам стойки
(ствола) более 0,6 м или при наклоне решетки к горизонтали более 30°, а для
опор высотой более 20 и менее 50 м независимо от расстояний между точками
крепления решетки и угла ее наклона должны быть выполнены специальные ступеньки
(степ-болты) на одном поясе или лестницы без ограждения, доходящие до отметки
верхней траверсы.

Конструкция тросостойки на этих опорах должна обеспечивать
удобный подъем или иметь специальные ступеньки (степ-болты);

2) на каждой стойке металлических опор высотой до вершины
опоры более 50 м должны быть установлены лестницы с ограждениями, доходящие до
вершины опоры. При этом через каждые 15 м по вертикали должны быть выполнены
площадки (трапы) с ограждениями. Трапы с ограждениями должны выполняться также
на траверсах этих опор. На опорах со шпренгельными траверсами должна быть
обеспечена возможность держаться за тягу при перемещении по траверсе;

3) на железобетонных опорах любой высоты должна быть
обеспечена возможность подъема на нижнюю траверсу с телескопических вышек, по
инвентарным лестницам или с помощью специальных инвентарных подъемных устройств.
Для подъема по железобетонной центрифугированной стойке выше нижней траверсы на
опорах ВЛ 35-750 кВ должны быть предусмотрены стационарные лазы (лестницы без
ограждений и т.п.).

Для подъема по железобетонной вибрированной стойке ВЛ 35 кВ
и ниже, на которой установлены силовые или измерительные трансформаторы,
разъединители, предохранители или другие аппараты, должна быть предусмотрена
возможность крепления инвентарных лестниц или специальных инвентарных подъемных
устройств. На железобетонные вибрированные стойки, на которых вышеуказанное
электрооборудование не устанавливается, это требование не распространяется.

Удобный подъем на тросостойки и металлические вертикальные
части стоек железобетонных опор ВЛ 35-750 кВ должны обеспечивать их конструкция
или специальные ступеньки (степ-болты);

4) железобетонные опоры, не допускающие подъема по
инвентарным лестницам или с помощью специальных инвентарных подъемных устройств
(опоры с оттяжками или внутренними связями, закрепленными на стойке ниже нижней
траверсы и т.п.), должны быть снабжены стационарными лестницами без ограждений,
доходящими до нижней траверсы.

Выше нижней траверсы должны быть выполнены устройства,
указанные в первом абзаце п.3).

Особенности монтажа

Перед установкой осветительных столбов из железобетона обязательно составляется план-проект. Здесь должны быть учтены климат и рельеф, особенности требуемого освещения и возможности местной энергосети. После этого определяется способ монтажа.

Как правило, все сводится к следующему:

• формируется посадочное место 1х1 м, глубиной 1,2 метра;
• дополнительно создается метровое отверстие с превышением фактического сечения стойки на 100 мм;
• погруженный столб фиксируется временными подпорками, в котловане утрамбованным щебнем, бетонируется.

Перед установкой погружаемая часть столба предварительно обрабатывается гидроизоляционным материалом обмазочного типа. Для надежности дно котлована уплотняют и заливают смесью цемента и песка. После окончания монтажных работ приступают к установке дополнительного оборудования, вкручиванию лампочек.

Самостоятельная установка

Трудно ли поставить столб на участке своими руками?

Вот простейшая инструкция по его изготовлению из бруса сечением 150 мм.

1. Обрабатываем брус антисептиком в два-три слоя.
2. Собираем на одном из торцов будущего столба крестовину размером примерно 2х2 метра. Сама крестовина соединяется вполдерева; для крепления к столбу используются оцинкованные уголки.
3. Между столбом и крестовиной крепятся четыре укосины, после чего вся подземная часть (около полутора метров) прокрашивается битумной мастикой.

4. Под опору отрывается крестовидная яма, в которую столб несложно установить вдвоем с помощью привязанной к его верхушки веревки. Осталось лишь выровнять его по отвесу, зарыть основание и уплотнить грунт.
   Отличная статья 0

Самодеятельность с установкой столба может выйти боком. И раньше, чем столб сгниет, может заявится энергонадзор (или иной чиновник) и заставить привести столб в соответствии с существующими нормативами.
Сейчас принято устанавливать бетонные столбы трапецевидной формы. Общая длина столба (небольшого) — 9м. Высота над землей, обычно, 7 м. Значит, заглубление около 2м. Вес подобного столба около 900 кг.

По всему обществу столбы стоят деревянные.

Основная проблема если у вас не СНТ, ЭНЕРГОНАДЗОР.
Советую обратиться в фирму, они сделают проект, все согласуют, определят границу ответственности, все подключать и сдадут в Электросети.
Можно все это не делать, но сначала посмотрите какие штрафы за самовольную установку столбов или линии и подключение к линии.

Сколько максимальная длина воздушки от столба до дома при монтаже СИП-16 при условии выполнения всех требований по высоте подвеса?
вообще эта длина расчитывается по нескольким параметрам но делат всегда что бы не более 40 метров в среднем длинна пролета в сетях 0,4кВ 30 метров (по крайне мере так делает наша бригада)

ЭЛЕКТРОСНАБЖЕНИЕ УЧАСТКОВ

Проектирование электроснабжения
Эта фирма разработает проект электроснабжения, согласует проектную документацию и качественно выполнит электромонтажные работы. Работаем как с физическими, так и с юридическими лицами.

СНиПы по установке столбов внутрипоселковой сети

Столб у входа на участок
поставил один столб в 1 метре от деревянного, как раз загородив вход на участок, мотивируя, что это земли общего пользования и он не обязан согласовывать с собственником участка. Теперь столб мешает входу на участок. Куда можно обратиться за решением спора и на какие нормативные документы можно сослаться?

На первом этапе монтажа определяется план строительства и выбирается вид опор. В плане расписывается, как правильно установить электрический столб.

Требования по установке столба — от любых строений — не менее 2 метров, от забора соседей — не менее 1 метра.

Ростехнадзор, те в свою очередь — в Энергонадзор

Расстояние между эл. столбами
Безуспешно искала по форуму и нету:(Кто-нибудь знает, какое максимально возможное расстояние между опорами электрических столбов. Сосед не разрешит, скорее всего, вкапывать столб на своей земле, а «по воздуху» от предыдущего столба до нашей территории 40 м. Можно ли так разнести столбы?

40-50 метров, недавно делали проект, уточняли расстояние.
До 50 метров.
Длина пролета (согласно ПУЭ) определятся стрелой провиса провода и расстоянием от него до земли не менее 5 м. При этом провод должен держать нагрузку (ветер+лед+собственный вес). т.ч. если ставьте опору 11м (а не 9 м, как обычно) и 50 м будет гарантированно.
Утвержденного, стандартного расстояния между электрическими столбами в сельской местности нет.Оно колеблется в пределах от 25 до 60 метров. В каждом конкретном случае, для каждого населенного пункта оно рассчитывается по утвержденным правилам и поэтому параметры (ВЛ) электропередач, расстояние между опорами напрямую зависят от номинального напряжения в линии,(количества подвешенных в конкретной точке воздушной линии проводов), климатических условий местности и технико-экономических требований потребителя.
Расстояние между столбами 40 метров 0,4, Кв, 60 метров 10 Кв.

При постройке ограды особое значение имеет правильная опора. Чтобы забор не проседал и стоял долго, не перекашиваясь, учитывают несколько нюансов, таких как материал, способ установки, длину и ширину (диаметр) стоек.

В этой статье мы рассмотрим некоторые характеристики столбов для забора и рассчитаем на одном примере, чтобы выяснить, какого диаметра и толщины их выбрать.

Требования для линии электропередач до 0,4 кВ в населённых пунктах

Какие требования существуют для линии электропередач до 0,4 кВ в населённых пунктах? Ответ на этот вопрос важен для тех, кто планирует подключение электрических столбов на своем участке или объекте. Требования для установки и подключения электрических столбов зависят от различных факторов и стандартов.

Для начала, необходимо знать, какие документы требуются для оформления заявки на присоединение к электрическим сетям. Обычно это техническое задание, согласование местоположения столба с энергетиками, сведения о площади и назначении объекта, а иногда и проектная документация.

Также следует учесть основные требования к самовольному прокладыванию электрической проводки на дачном участке или объекте. За самовольное прокладывание электрической проводки в России предусмотрены штрафы и санкции. Поэтому, если вам требуется электрическое присоединение на вашем участке, вам следует заказать официальный монтаж сетевых столбов и проведение электрических работ.

Для подключения электрического столба на участке требуются сведения о том, какой столб выбрать и сколько он стоит. Это зависит от местоположения объекта, удаленности от электрической сети, предполагаемого энергопотребления и других факторов.

Чтобы собрать необходимую информацию о требуемых электрических столбах для вашего объекта, вам следует обратиться к специалистам, которые занимаются установкой таких столбов. Консультация профессионалов поможет вам определиться с выбором электрического столба и оформить все необходимые документы.

Установка бетонной опоры линий электропередачи — общая технология установки

Промежуточная бетонная опора устанавливается по следующей технологии

Для работ нанимается бригада с бурово-крановой установкой. Бригада должна иметь наряд на работы;

Заказчик обеспечивает доступ к месту работы и проезд техники;

Опора привозится на место установки заранее и укладывается вдоль линии отвода. Центр тяжести опоры должен находиться в 1,5 метрах от ямы для опоры;

Буром делается отверстие под опору. Глубина ямы для СБ 95 абонентского отвода, должна быть 1500 мм, ширина больше размера столба на 10 см с каждой стороны;

Длина опоры, метр	7,5-8,5	8,5-9,5	11-13
Глубина ямы, метр	1,4	1,5	1,6

После механического бурения производится ручная очистка краев ямы;

Бур машины убирается и включается в работу её кран;

К верху опоры на расстоянии 50 см от верха монтируется кронштейн для крепления промежуточного подвеса. В принципе эти работы могут проводится на установленной опоре;

Готовую опору, обхватывают стропой выше центра тяжести. Выше и ниже зацепа, можно закрепить страховочные канаты;

Опору поднимают на 20-30 см от земли и руками направляют в яму. Страховочные канаты удерживают опору от раскачивания;

Конец опоры вставляют в яму и выравнивают по вертикали, краном и страховочными канатами. Если кронштейн с поддерживающим зажимом монтировался заранее, нужно соблюсти его правильное расположение по направлению прокладки провода;

Яму вокруг опоры засыпают и трамбуют;

После трамбовки отцепляют стропы и канаты.

Нормативные документы

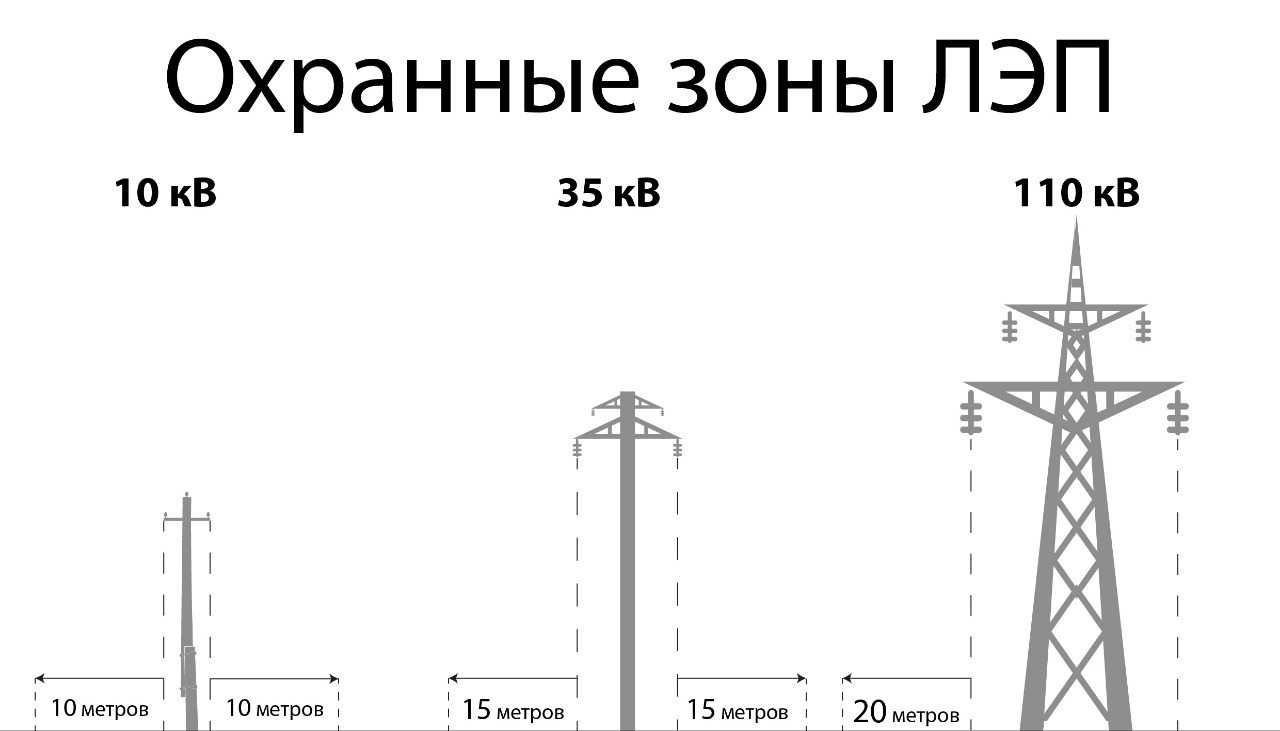

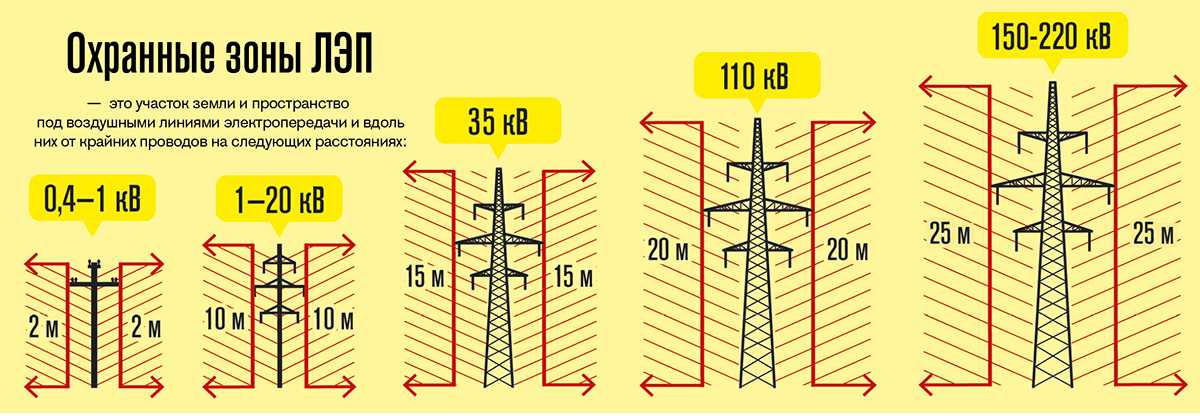

Главный нормативный документ при определении охранной зоны линии электропередач – ГОСТ 12.1.051-90, который подробно описывает безопасное расстояние. Отдельный пункт посвящён безопасности работ в зоне появления электромагнитного поля вокруг линий электропередач.

Что касается охраны здоровья людей были введены нормы СанПиН. С их введением уже запрещалось строительство внутри санитарно охранных зон ЛЭП и указаны безопасные величины электрических полей. Действующие довольно продолжительное время СанПиН 2971-84, сейчас уже утратил силу и сменён новым документом СанПиН 2.1.2.1002-00 регламентирующим застройку СНТ и ИЖС.

Строительство жилых домов от ЛЭП строго определено безопасной дистанцией

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Опора ЛЭП на вашем участке: правила и проблемы Если же без крана проведение работы невозможно, то это отображается в наряде-допуске специальном документе, выдаваемом крановщику. Спрашивайте, я на связи!

Бетонные опоры по количеству удерживаемых цепей

В зависимости от числа цепей опоры делятся:

1. На одноцепные — данный вид используется для всех номинальных напряжений ВЛ. В том числе применяются и как световые опоры железобетонные. Их ригель устроен так, что он дает возможность зацепить только одну линию электропередачи.
2. На двухцепные — для линий 35-330 кВ. Ригель на таких изделиях чаще всего размещен с двух сторон.
3. На многоцепные — используются в районах с большой плотностью населения и высокой ценой земельных участков. Примером такой системы может служить 6-цепная опора, где на нижней траверсе расположены 2 цепи 110 кВ, над ними 2 цепи 220 кВ и на 2 верхних ярусах 2 цепи 380 кВ.
