Устройство наружной канализации

При обустройстве наружной канализационной сети поступают следующим образом:

• за точку отсчета принимают место ее выхода из здания;
• минимальный уклон наружной канализации при использовании 110-миллиметровых труб составляет 0,02 метра (прочитайте: «Устройство канализации наружной — варианты схемы монтажа «). При протяженности магистрали около 20 метров величина угла наклона равна 0,4 метра;
• при проектировании наружной сети непременно учитывают рельеф местности;
• сливную яму обустраивают на участке в самой низкой его точке;
• к глубине отверстия, предназначенного для вывода трубы из здания, плюсуют значение наклона трубопровода. Полученный результат – это глубина второй отметки магистрали, расположенной у сливного колодца.

Глубина залегания трубопровода при обустройстве наружной канализационной сети должна быть ниже уровня промерзания грунта. Измеряют данный показатель в самом высоком месте магистрали. Знания, как сделать уклон канализации при монтаже наружной сети помогают обеспечить беспрепятственное передвижение сточной жидкости из устроенной в доме канализации и тем самым гарантировать самоочищение трубопровода и его стабильное функционирование.

Выходящую из фундамента дома трубу (см.фото) подключают к наружному трубопроводу, по которому стоки передвигаются самотеком к септику или сливному резервуару. При этом для устройства наружной магистрали применяют изделия большего диаметра, чем при прокладке внутренней системы. Допускается использование труб чугунных, асбестоцементных или из пластмассы. Продукция из чугуна считается наиболее прочной, но у нее большой вес

Выбирая трубы, следует обращать внимание на их внутреннюю поверхность, поскольку желательно, чтобы она была по максимуму гладкой и тем самым позволяла избежать засоров

Наружную канализацию прокладывают в траншее глубиной примерно 1,5 метра, чтобы трубы не могли промерзнуть, и в результате не нарушилось функционирование всей системы. Если нет возможности смонтировать канализационную магистраль на необходимой глубине, трубы следует дополнительно утеплить. Для предупреждения их механического повреждения, их помещают на заранее подготовленную подушку, состоящую из смеси глины и песка. Ею засыпают все свободное пространство между трубопроводом и стенами траншеи.

Для теплоизоляции наружной части канализационной сети применяют различные материалы (минвата, пеноизол, пенополиуретан, вспененный полиэтилен) – ими оборачивают трубы. Кроме этого, можно укладывать поверх трубопровода или внутри него греющий кабель. Его помещают в специальный кабель-канал, предохраняющий от внешних повреждений. Также такую работу выполняют комбинированным методом: основную часть трубопровода утепляют теплоизоляционными материалами, а трубу, выходящую из дома, оборудуют греющим кабелем.

В завершение монтажа подключают все элементы системы и делают пробный запуск системы. Отсутствие протечек означает, что работы по обустройству канализации выполнены качественно.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Выражение – чем больше уклон – тем лучше и быстрее сток – ошибка, которую не следует допускать, во избежание последующего демонтажа совершенно новой канализации.

Уклон канализационной трубы

Казалось бы, что проще — сделать угол наклона больше, сбросовые воды быстрее попадут в канализационный колодец. Что получается на практике? Поток слишком сильный, вода быстро сливается в колодцы, твёрдые частицы не транспортируются, и отходы осаждаются на внутренней поверхности труб. По этой причине соединения трубной системы будут подвергаться излишним нагрузкам, отличным от расчётных величин. Со временем это приводит к износу и заиливанию. Потребуется ремонт менее чем через год.

Во втором варианте мастер игнорирует необходимость наклона слива, забывая о естественном движении воды под действием сил гравитации. Вода вместе с отходами стоит без движения, канализационная система засоряется.

Верный способ проектирования заключается в соблюдении строительных норм и правил. Рекомендован уклон канализации на один метр СНиП 2.04.01−85 «ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ» и СНиП 2.04.03−85 «КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ».

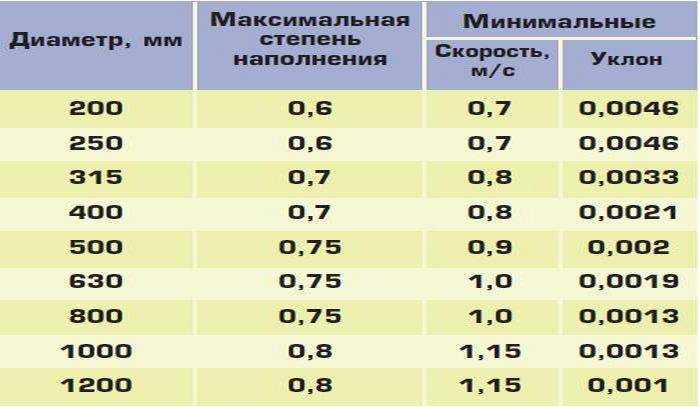

Как проверить правильность коэффициента наполненности

Следует выдерживать соотношение трёх составляющих: длины участка канализации, сечения и угла наклона. Чем меньше диаметр, тем больший наклон потребуется при прокладывании труб, так как скорость потока зависит от сечения и должна обеспечить транспортировку твёрдых отходов во избежание засорения или заиливания.

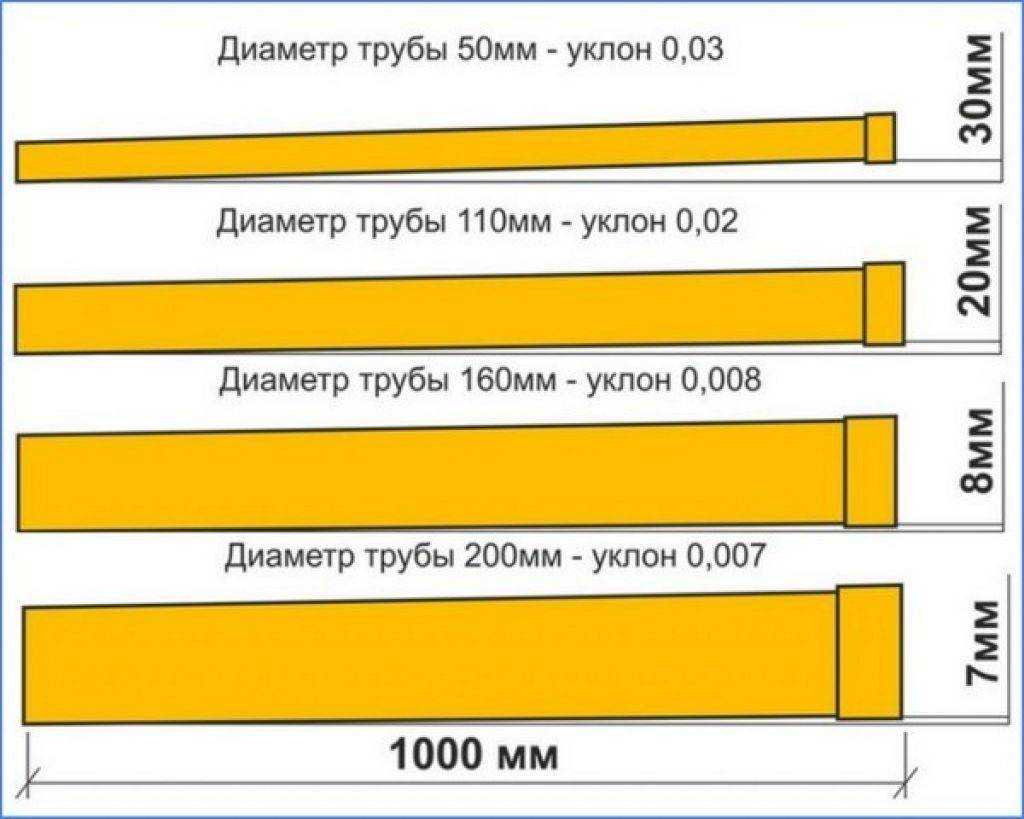

Уклон 1 на 1 метр СНиП регламентирован:

1. при диаметре 50 мм потребуется уклон в 30 мм;
2. при увеличении диаметра до 110 мм уклон снизится до 20 мм;
3. если диаметр составит 200 мм, уклон уменьшается до 7 мм.

Для упрощения работы уклон измеряют миллиметрами, хотя правильнее указывать в градусах.

Для каждого объекта, присоединённого к системе канализации, требуется свой наклон, так как сечение слива труб разное, и расстояние от центрального слива до сифона тоже определяется СНиП.

Правила установки сливов различных объектов

Угол наклона канализационной трубы для сливных объектов:

• Для слива ванны используются трубы сечением 40 мм или 50 мм. При отводе стока из ванны уклон принимается меньше допустимого, так как отсутствуют твёрдые частицы отходов. Угол уклона для труб такого диаметра 30 мм.
• При установке душа выполняется слив сечением 40 мм или 50 мм. Требуется превышение угла уклона до 48 мм для быстрого стока.
• К унитазу обычно подводят трубу диаметром 100 мм. Для труб такого сечения угол уклона — 20 мм.
• К раковинам подходят трубы 40 или 50 мм. Максимальное расстояние до сифона до 0,8 м. Требуется превышение уклона.
• Для биде подводят слив сечением от 30 до 40 мм, уклон рекомендуется 20 мм.
• Для мойки подойдут сливные трубы 40 или 50 мм при угле уклона 36 мм.

В многоэтажных домах раньше не делали уклоны канализационных труб, это часто приводило к их повреждению и засорению.

Как проверить уклон сточной трубы

Чтобы проверить, правильно ли установлена труба, нужно воспользоваться строительным уровнем:

Обычный пузырьковый просто прикладывается к канализационной трубе, при этом положение пузырька покажет отклонение трубного контура от горизонтали.

Гидроуровень представляет собой две измерительные колбы, сообщенные между собой гибким шлангом, от длины которого зависит площадь измеряемого участка. Отдавая предпочтение водному уровню, следует обзавестись напарником, т.к. справиться одному несколько проблематично.

Электронный лазерный уровень позволяет получить наиболее точные данные при минимальных усилиях и расчетах.

Проверка уклона на длинных участках без нивелира

Для проверки уклона имеется простой способ, который предполагает наличие троса, двух штырей и строительного уровня.

В выкопанной траншее устанавливаются штыри – в самом начале и в самом конце, затем на удобной для контроля высоте к штырям привязывается трос. С помощью строительного уровня у одного из штырей трос корректируется по горизонту, затем производится измерение в двух точках. В самом начале проверяется высота траншеи по тросу, а потом высота траншеи проверяется в самом конце, и тоже до троса.

Дальше решается простая геометрическая задача по нахождению уклона. Так, если высота в первой точке на выходе из дома составила 0,5 метра, общая длина отрезка равняется 30 метрам, то в конечной точке измерения высота до троса должна составить 1,1 метра.

Мы получаем разницу между двумя точками измерения 60 см, что на 30 метров длины соответствует уклону 2 см на каждый метр. В этом примере расчёт производился для трубы диаметром 110 мм. А теперь попробуем разобраться: что будет, если по каким-то причинам не соблюдать установленный уклон? При нормативном уклоне жидкость проходит по трубам с определённой скоростью, увлекая фекалии за собой. Если уклон изменится в большую сторону, скорость жидкости возрастёт, в то время, как её транспортирующая способность резко уменьшится, и часть твёрдых загрязнений останется на трубе.

Возможен вариант неравномерного уклона, когда отдельные отрезки имеют разный уклон. В этом случае часть трубы будет также заиливаться. И вот ещё один неправильный вариант:

А как быть владельцам участков, которые имеют естественный уклон, превышающий нормативный? В этом случае, если просто уложить трубу по естественному уклону к септику, это приведёт к постоянному заиливанию. Решить эту проблему можно двумя способами. Первый вариант – создать систему с несколькими переходами, где есть строго вертикальные участки и наклонные отрезки с нормативным уклоном.

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой. Итак, смотрим на схему

Итак, смотрим на схему.

• В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
• Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
• Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Особенности расчета уклона труб канализации в квартире

Определение значения уклона

Главная сложность, с которой сталкиваются начинающие строители и те, кто самостоятельно выполняют водоотвод, заключается в том, что единица измерения уклона для них непривычна. Во всех справочниках и даже строительных нормах и правилах, являющихся основным руководством любого строителя, указаны десятичные дроби вида 0,03 или 0,008.

Людям, привыкшим оперировать градусами, непонятно, какой наклон канализационной трубы означают эти цифры. Все очень просто: эта дробь – соотношение высоты снижения к длине трубы. Проще всего его отслеживать в сантиметрах, например 3 см на 1 м, или 0,8 см на 1 м, как в приведенных примерах. Длина канализационной трубы в метрах при перемножении на величину уклона даст общую высоту уклона по всей продолжительности.

Например, если общая длина 5,6 метра, и требуется снижение 0,07, то между уровнями начала и конца трубы должен быть перепад:

H=5,6 х 0,07 = 0,39 м, то есть 39 см.

Зависимости перепада высот начала и конца трубы от ее наклона

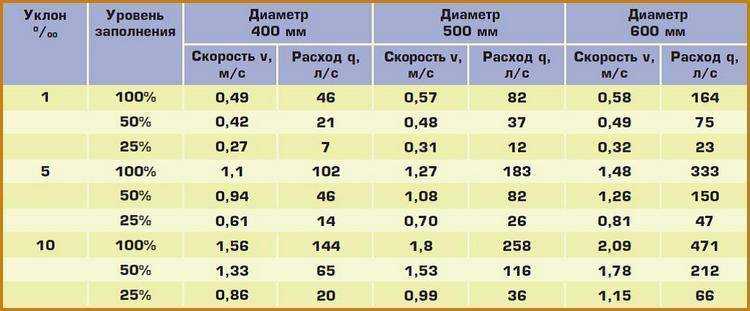

Расчет наполненности трубы

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, должна быть ее заполненность. Она вычисляется по формуле:

y = H/D, где:

• H – высота уровня вод в трубе;
• D – диаметр канализационной трубы.

При этом:

• если y=0, то труба пустая;
• если y=1, она полностью залита;
• оптимальным значением для заполненности (К), при котором сток работает нормально, является диапазон от 0,5 до 0,6.

Графическое отображение уровня заполненности

Такой разброс объясняется различными свойствами материалов труб и их способностью к образованию пограничного слоя, удерживаемого вблизи внутренней поверхности труб.

Совет от профессионала:

Так, трубы из стекла или пластика имеют более гладкую внутреннюю поверхность, и их заполненность должна составлять 0,5, а керамические или асбестовые трубы более шероховаты, и для них это значение составляет 0,6.

Описанное значение заполненности обеспечит скорость прохождения стоков примерно в 0.7 м/с, что позволит удерживать твердые включения во взвешенном состоянии, не допуская их прилипания к стенкам трубопровода.

Таким образом, расчетные характеристики трубопровода должны определяться  по формуле:

K ≤ V√ y, где:

• К – оптимальный уровень заполненности (0,5 или 0,6);
• V – скорость;
• √ y – квадратный корень заполняемости трубы.

Уклон канализационной трубы: нормативы, какой должен быть угол и почему

Предварительные расчеты при устройстве канализации оберегают от потенциальных технологических проблем, например, от засора. Правильно выбранный диаметр труб и грамотный монтаж обеспечивают длительное и комфортное использование сточной системы.

Одним из важных показателей при проектировании и прокладке коммуникаций является уклон канализационной трубы, необходимый для свободного перемещения стоков.

Мы расскажем, как рассчитать достаточный угол наклона трубопровода, каких правил стоит придерживаться при разводке внутридомовой и наружной канализационной системы.

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

• D 40-50 мм – от посудомоечной или стиральной техники;
• D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
• D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.

Второе решение верное, но его можно исполнить по-разному:

1. Обеспечить максимально острый угол.
2. Сделать наклон минимальным.
3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом гидрозатворов, результат – специфический запах канализации во всем доме или квартире.

Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и регулярных засоров. К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Пример расчета ливневой канализации

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:

1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:

• диаметр 50 мм, уклон 0,03;
• диаметр 63 мм, уклон 0,02;
• диаметр 75 мм (и выше), уклон 0,01.

Уклон трубы обратно пропорционален ее диаметру

1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

1. Монтаж стояков.

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

Типовая схема ливневки частного дома

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др.  Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

Каким должен быть уклон канализационной трубы

Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.

Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:

• Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
• Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
• Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
• Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.

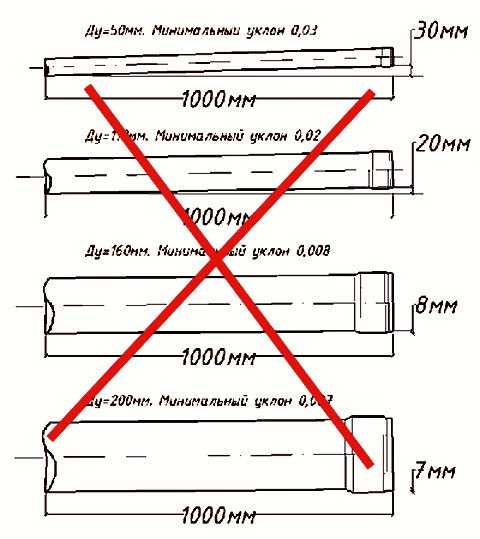

Уклон трубы канализации зависит от диаметра

Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).

Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:

Прибор	Уклон	Расстояние между сливом и сифоном, мм	Диаметр труб, мм
Ванна	1:30	1000 — 1300	40
Душ	1:48	1500 — 1700	40
Унитаз	1:20	до 6000	100
Раковина	1:12	0 — 800	40
Биде	1:20	700 — 1000	30 — 40
Мойка	1:36	1300 — 1500	30 — 40
Комбинированный слив (мойка, ванна, душ)	1:48	1700 — 2300	50
