На какой глубине прокладывать водопровод?

Грунт: группы и виды

Из-за того, что земляные сооружения создают в грунтах, обязательно следует знать основные их характеристики. От них напрямую зависит подходящий тип фундамента. Выбор осуществляют с учетом достижения максимально возможного уровня надежности и стойкости возводимого основания.

Основные свойства грунта определяются следующими факторами:

• формой, размером, прочностью, расположением частиц, входящих в его состав;
• степенью взаимосвязи между ними;
• способностью составляющих веществ к растворимости, поглощению влаги.

Грунт характеризуют с помощью таких коэффициентов:

• сжимаемости;
• трения;
• пластичности;
• разрыхления.

Классификация предусматривает деление грунтов по различным критериям. Существуют следующие их виды:

• песчаные;
• пылеватые;
• глинистые;
• скалистые;
• обломочные.

Грунт разных видов

В зависимости от содержания воды выделяют грунт:

• сухой (присутствует до 5% влаги);
• влажный (5-30%);
• мокрый (содержит больше 30 % воды).

Деление по группам представлено в таблице далее.

Категория	Входящие разновидности грунта
1	супесь, песок, суглинок лёгкий (влажный), торф, грунт растительного слоя
2	легкая влажная глина, мелкий и средний гравий, суглинок
3	плотный суглинок, средняя и тяжелая (разрыхленная) глина
4	мерзлые грунты (глинистые, суглинистые, торфяные, песчаные, супесчаные, растительный слой), тяжелая глина
5	непрочный известняк и песчаник, сланец крепкий глинистый, вечномерзлые (с примесями щебня, гальки, валунов, гравия до 10%), моренные и речные (с содержанием крупных размеров валунов и гальки до 30%)
6	крепкие сланцы, глинистый песчаник, известняк мергелистый, непрочные змеевик и доломит, речные и моренные (включения валунов и гальки – до 50%), вечномерзлые (с долей гравия, валунов, гальки, щебня – до 20%)
7	твердый известняк и песчаник, доломит, змеевик, слюдяные и окварцованные сланцы, мрамор, вечномерзлые (каменные компоненты составляют до 70% объема)

• плывуны;
• мягкие;
• средние;
• крепкие.

Техническое предисловие

Чтобы морально (и не только) подготовиться к работам, безусловно, нужно узнать немного общей теории.

Способов прокладки водопровода два: на поверхности и под землей. В данной статье мы рассмотрим последний вариант.

Укладка водопровода

Прокладка трубопровода осуществляется одним из трех методов:

1. Экскаватор роет траншею, остальные работы выполняются вручную. Требуется много специальной техники.
2. Горизонтальное бурение (ГНБ), бестраншейная технология. Прокалывание земли.
3. Щитовая прокладка – этот способ называют коллекторным. Строение тоннелей под коммуникации.

Технология в каждом случае различна, мы рассмотрим в данной статье способ, который можно сделать своими руками (лопата вместо экскаватора, бурения).

Преимущества ПНД по сравнению с металлическими трубами, влияющие на глубину их прокладки

Как правило, в индивидуальный дом прокладывают водопровод из пластиковых труб, чаще используют полиэтилен низкого давления (ПНД трубу), имеющий одно существенное преимущество перед своими синтетическими аналогами: полипропиленом (ПП) поливинилхлоридом (ПВХ) сшитым полиэтиленом (РЕХ), используемым в металлопластиковых трубах.

Рис. 8 Шурфы и траншеи для индивидуального водопровода

Дело в том, что во всех перечисленных видах для соединения требуется использование пайки или прессования, исключение составляет металлопластик, которой можно монтировать на компрессионные разборные фитинги, но его использование для холодного водоснабжения нерационально (материал рассчитан для работы в системах отопления). Использование ПНД в водопроводе позволяет легко, надежно и быстро соединять толстостенные трубы разборными пластиковые фитингами, не подверженными коррозии, при необходимости водопровод легко отсоединяют от напорной трубы электронасоса для извлечения последнего на поверхность.

Так же применение пластика с теплопроводностью 0,3 Вт/м ºС. по сравнению со сталью, имеющей данный показатель в 150 раз больше (47 Вт/м ºС.) позволяет значительно снизить глубину залегания трубопровода для предотвращения промерзания при нулевой температуре земли. Еще одно преимущество ПНД — его пластичность, то есть замерзшая вода разорвет стальную трубу, в то время как полиэтилен растянется.

Если глубина залегания канализационных пластиковых труб большого диаметра не превышает 8 м, то водопроводные трубы малого диаметра можно опускать под землю на существенно большее расстояние, но при бытовом использовании необходимость в подводе водопровода с таким заглублением отпадает.

Технология заглубления водопровода

Вне зависимости от глубины прокладки, сокращению расходов на строительство и увеличению степени защиты трубопровода, способствует копка минимальной по ширине траншеи, а также монтаж системы распорок, которые устанавливаются между стенками выкопанной канавы.

Стандартный шаг при монтаже металлических или деревянных распорок может варьироваться в пределах 50-100 см.

Полипропиленовые изделия

Перед тем, как запланировать проведение работ, нужно учитывать повышение хрупкости полипропилена при отрицательных температурных режимах (про лучшие полипропиленовые трубы армированные стекловолокном написано на этой странице).

Если планируется прокладывать трубы горячего водоснабжения, то рекомендуется использовать металлопластиковые или армированные изделия.

Снизить расходы на земляные работы и уменьшить глубину прокладки, можно, посредством утепления труб, хорошо сохраняющими форму и влагоотталкивающими материалами.

Хороший результат даёт применение греющих проводов (видео монтажа обогревающего кабеля для водопровода посмотрите здесь).

В условиях умеренного климата, при отсутствии бесснежных зим, глубина прокладки утепленного трубопровода составляет метр.

Технология выполнения работ:

• копка траншеи, с расстоянием, не менее 50 см от других инженерных магистралей;
• сварка труб специальным аппаратом;
• укладка на дно траншеи песчаной, компенсирующей грунтовые подвижки подушки с высотой 10 см;
• укладка труб с утеплителем из вспененного полиэтилена в траншею с оптимальным наклоном;
• монтаж узлов входа и выхода коммуникации с утеплением и обустройством колодцев;
• тестирование работоспособности и визуальная проверка на отсутствие протечек.


При необходимости, выполняется устранение недочётов в проложенной системе, после чего, осуществляется засыпка компенсирующего песчаного слоя и финишное закапывание траншеи.

Канальный вариант

Такой способ применяется при подземной прокладке трубопровода на горячее водоснабжение, и позволяет сохранить температуру транспортируемой жидкости на высоких показателях.

Канальный вариант предполагает, помимо использования утеплителей, дополнительную теплоизоляцию водопроводной трубы бетонным коробом, уложенным на дно выкопанной траншеи.

Способ, достаточно затратный, поэтому целесообразность его применения в условиях частного домовладения, весьма сомнительная.

Чаще всего, индивидуальный горячий водопровод прокладывается на одной глубине с трубами холодного водоснабжения, внутри стандартной, так называемой, бесканальной траншеи.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Последствия неправильных подсчетов показателей для траншеи под воду

Зачем нужно так тщательно рассчитывать все показатели, ведь можно проложить трубы «на глаз», особенно, если речь идет о частном доме, построенном на собственном участке?

При слишком малой ширине траншеи не получится обеспечить правильную теплоизоляцию труб, что тоже приведет к их промерзанию. Кроме того, узкая яма осложняет укладку и обслуживание водопровода, его ремонт.

Что касается соблюдения других нормативов – расстояния до других коммуникаций – то они продиктованы соображениями безопасности. Ведь даже в частном доме нежелателен контакт водопроводной воды и канализационных стоков, или воды и электричества, газа.

Важная и полезная информация о копке траншеи для водопровода находится здесь.

Этапы сооружения водопровода

Все работы будут проходить в следующей последовательности:

Сооружение водопровода

1. Выкопать траншею глубиной 1,8 м, для севера России – более 2,5 м. Помните об этих рекомендованных стандартах. Они связаны с промерзанием грунта, на такой глубине температура зимой доходит до – 17 и даже – 20 С. Данный показатель меняется от длительности морозов, от характеристик самого грунта (плотность, влажность). Но умельцы советуют копать глубже (2 м), на всякий случай. Ширина траншеи – 0,5 м. Не забудьте о сооружении уклона.
2. Вывод из дома через фундамент. Если он монолитный или из блоков ФБС, потребуется перфоратор. Можно приобрести профессиональный с буром на 40 или маломощный бытовой на 24 мм. На сверление в последнем случае уйдет больше времени – 3 часа. Режим устанавливаем такой: 4 удара. А затем, уменьшив режим бурения вдвое, со стороны траншеи. Толщина отверстия должна получиться 50 см, чтобы прошла труба.
3. Защита. Вода в трубе не должна замерзать. В продаже существуют греющие кабели. Они очень дорогие. Поэтому находчивые умельцы прокладывают полевые кабели П-274. Внутри них также есть жилы (медные, стальные), которые создают «греющий» эффект. Его подключают к электрической сети, но не 220 Вт, достаточно 36 Вт для нагрева до 60 С. Нужное напряжение получаем через трансформатор (блок питания). Инструкция по его установке не сложна: кабель наматывается на трубу, шаг примерно 10 см. Конец кабеля необходимо загерметизировать, соединив с началом с помощью клеммника. Начало подключаем.
4. Крепление датчиков. Это необязательное действие, но очень полезное. Всего три датчика (по 40-70 р.) вдоль трубы, и вы будете знать о температуре грунта, а значит, сможете повлиять на конкретную точку. Дело в том, что современные датчики снабжены автоматикой: при снижении температуры до установленной отметки включается подогрев. Они также могут быть подключены:

• к системе оповещения, которая передает информацию об изменениях температуры и включении подогрева на голосовое устройство или даже на телефон в СМС;
• мастеру сети (он снабжен специальной программой, соединяющей все элементы системы в единое целое).

1. Утепление трубы. Это обязательная процедура, даже при наличии дорогого греющего кабеля и датчиков. Ни один мастер, делающий водопровод для себя, не закопает траншею, пока не покроет трубу утеплителем. Он увеличивает эффективность работы системы подогрева, защищает воду при длительном отсутствии потока (если вдруг хозяева уехали). Итак, труба покрывается толстым (13 мм) слоем специального утеплителя, например, недорогого (25 р. за метр) и качественного Энергофлекса.
2. Изолировать от грунта. Чтобы защитить трубу и кабель от механического воздействия грунта, умельцы советуют надеть поверх канализационную трубу. В стыки вставить резиновые герметизирующие кольца. Так вы защитите и слой утеплителя от промокания и «карябания» грунтом, и саму трубу. Так можно сократить глубину траншеи до 50 см и защитить воду от промерзания до – 20 С.
3. Заканчиваем монтаж трубы в траншее. Начало трубы проталкиваем через отверстие в грунте. Конец закрепляем в колодце или скважине.
4. Испытание системы. Подключаем к сети через трансформатор, управляем датчиками и убеждаемся, что все работает, что все сделано качественно и безопасно (не плавится кабель, труба не лопается и не течет при нагреве).

СМОТРОВЫЕ КОЛОДЦЫ

4.14. Смотровые колодцы на канализационных сетях всех систем надлежит предусматривать:

в местах присоединений;

в местах изменения направления, уклонов и диаметров трубопроводов;

на прямых участках на расстояниях в зависимости от диаметра труб: 150 мм – 35 м, 200-450 мм – 50 м, 500-600 мм – 75 м, 700-900 мм – 100 м, 1000-1400 мм – 150 м, 1500-2000 мм – 200 м, свыше 2000 мм – 250-300 м.

4.15. Размеры в плане колодцев или камер бытовой и производственной канализации надлежит принимать в зависимости от трубы наибольшего диаметра D

на трубопроводах диаметром до 600 мм – длину и ширину 1000 мм;

на трубопроводах диаметром 700 мм и более – длину D + 400 мм, ширину D + 500 мм.

Диаметры круглых колодцев следует принимать на трубопроводах диаметрами: до 600 мм – 1000 мм; 700 мм – 1250 мм; 800-1000 мм – 1500 мм; 1200 мм – 2000 мм.

Примечания: 1. Размеры в плане колодцев на поворотах необходимо определять из условия размещения в них лотков поворота.

2. На трубопроводах диаметром не более 150 мм при глубине заложения до 1,2 м допускается устройство колодцев диаметром 700 мм.

3. При глубине заложения свыше 3 м диаметр колодцев следует принимать не менее 1500 мм.

4.16. Высоту рабочей части колодцев (от попки или площадки до покрытия), как правило, необходимо принимать 1800 мм; при высоте рабочей части колодцев менее 1200 мм ширину их допускается принимать равной D + 300 мм, но не менее 1000 мм.

4.17. В рабочей части колодцев надлежит предусматривать:

установку стальных скоб или навесных лестниц для спуска в смотровой колодец;

на трубопроводах диаметром свыше 1200 мм при высоте рабочей части свыше 1500 мм – ограждение рабочей площадки высотой 1000 мм.

4.18. Полки лотка смотровых колодцев должны быть расположены на уровне верха трубы большего диаметра.

В колодцах на трубопроводах диаметром 700 мм и более допускается предусматривать рабочую площадку с одной стороны лотка и полку шириной не менее 100 мм с другой. На трубопроводах диаметром свыше 2000 мм допускается устройство рабочей площадки на консолях, при этом размер открытой части лотка следует принимать не менее 2000 ´ 2000 мм.

4.19. Размеры в плане колодцев дождевой канализации следует принимать: на трубопроводах диаметром до 600 мм включ. – диаметром 1000 мм; на трубопроводах диаметром 700 мм и более – круглыми или прямоугольными с лотковой частью длиной 1000 мм и шириной, равной диаметру наибольшей трубы.

Высоту рабочей части колодцев на трубопроводах диаметром от 700 до 1400 мм включ. надлежит принимать от лотка трубы наибольшего диаметра; на трубопроводах диаметром 1500 мм и более рабочие части не предусматриваются.

Полки лотков колодцев должны быть предусмотрены только на трубопроводах диаметром до 900 мм включ. на уровне половины диаметра наибольшей трубы.

4.20. Горловины колодцев на сетях канализации всех систем надлежит принимать диаметром 700 мм; размеры горловины и рабочей части колодцев на поворотах, а также на прямых участках трубопроводов диаметром 600 мм и более на расстояниях через 300-500 м следует предусматривать достаточными для опускания приспособлений для прочистки сети.

4.21. Установку люков необходимо предусматривать: в одном уровне с поверхностью проезжей части дорог при усовершенствованном покрытии; на 50-70 мм выше поверхности земли в зеленой зоне и на 200 мм выше поверхности земли на незастроенной территории. В случае необходимости надлежит предусматривать люки с запорными устройствами.

4.22. При наличии грунтовых вод с расчетным уровнем выше дна колодца необходимо предусматривать гидроизоляцию дна и стен колодца на 0,5 м выше уровня грунтовых вод.

4.23. На коллекторах, прокладываемых щитовой проходкой или горным способом, необходимо предусматривать устройство смотровых шахтных стволов или скважин диаметром не менее 0,9 м. Расстояние между смотровыми шахтными стволами или скважинами не должно превышать 500 м.

4.24. Оборудование шахтных стволов должно соответствовать требованиям правил безопасности при строительстве подземных гидротехнических сооружений и правил безопасности для угольных, сланцевых или рудных шахт.

В смотровых скважинах необходимо предусматривать площадки с люком, расстояние между которыми по высоте должно быть не более 6 м, а также устройство металлических лестниц или скоб. Люк в плане должен быть размером не менее 600 ´ 700 мм или диаметром не менее 700 мм.

С чего начать работы

Составление схемы расположения системы водоснабжения объекта — начальная стадия строительства водопровода. На эскизе изображают в масштабе расположение ветвей водоводов, заполняют спецификацию оснастки — размеры труб, фитингов, соединительных и запорных устройств. В описательной части указывают тип и мощность горных пород, слагающих участок трассы, глубину заложения магистрали. Информация необходима для комплектации системы оборудованием, планирования земляных работ и проведения ремонта в будущем.

Практические действия:

1. Выровнять территорию в пределах строительной площадки, освободить от посторонних предметов.
2. Разметить трассу прокладываемых участков трубопровода. Для маршрута дом-скважина натягивают шнур по оси будущей траншеи. Чтобы шпагат не мешал копать, его проекцию дублируют обозначением на земле подручными предметами, после чего снимают.
3. Выкопать 2 шурфа сечением 100х100 см на расчетную глубину. Один около фундамента, другой — в месте примыкания канавы к .
4. Оборудовать выходные отверстия от сооружений присоединительными устройствами. Для выполнения работ монтажник спускается в шурф.

Следующий этап строительства — выбор способа проходки выработки. Копают вручную, если объем выемки грунта небольшой, или с помощью землеройной техники.

Расположение коммуникаций на участке: нормы и правила

Газопроводы

Здесь в действие вступает другой нормативный документ – СП 62.13330.2011 «Газораспределительные системы» (актуализированная редакция СНиП 42.01.2002), а также ПУЭ (Правила устройства электроустановок). Они регламентируют расстояние от газопровода (при подземном и надземном его расположении) до строений и других коммуникаций.

Расстояния по горизонтали, подземные газопроводы

• Низкого давления (до 0,005 МПа). До водопровода, канализации, дренажной системы и силовых кабелей всех напряжений – не менее 1 м, до фундаментов зданий – не менее 2 м, от стволов деревьев – не менее 1,5 м.
• Среднего давления (0,005–0,3 МПа). До водопровода, напорной канализации – не менее 1 м; до самотечной бытовой канализации, дренажной системы – не менее 1,5 м; до силовых кабелей всех напряжений – 1 м; до фундаментов зданий – не менее 4 м; до стволов деревьев – не менее 1,5 м.
• Высокого давления (0,3–0,6 МПа). До водопровода, напорной канализации – не менее 1,5 м; до самотечной бытовой канализации, дренажной системы – не менее 2 м; до силовых кабелей всех напряжений – 1 м; до фундаментов зданий – не менее 7 м; до стволов деревьев – не менее 1,5 м.

Расстояние по вертикали при пересечении подземного газопровода с другими подземными инженерными сетями не зависит от давления в газопроводе и принимается как 0,2 м до водопровода, канализации и дренажа. Для силовых кабелей всех напряжений и кабелей связи – 0,5 м. Прокладка газопроводов под фундаментами зданий и корнями деревьев запрещена.

Расстояния до жилых зданий, надземные (наземные) газопроводы:

• низкого давления – не регламентируется;
• среднего давления – 5 м до зданий степени огнестойкости IV и конструктивной пожарной опасности классов С2 и С3;
• высокого давления – 5 м от зданий степеней огнестойкости I–IV и конструктивной пожарной опасности классов С0–С3.

Если к поселку не подведен магистральный газ и для бытового газоснабжения используются баллоны, то при емкости более 12 л они должны располагаться в пристройке из негорючего материала или в металлическом ящике у глухого участка наружной стены не ближе 5 м от входа в здание

Электричество: как прокладывать кабели на участке

Расстояния от кабелей и проводов до различных объектов определяются ПУЭ. О взаимном расположении кабелей и газопровода уже говорилось; что касается остального, то нормативы следующие.

• При подземной прокладке кабелей расстояние до водопровода, дренажной системы и канализации – не менее 1 м, строений – 0,5 м, больших деревьев – 2 м, кустарников – 0,75 м.
• Если провода проходят по воздуху, расстояние до крон деревьев – не менее 1 м.

Материал трубопроводной продукции

Традиционно, для подземных коммуникаций использовались стальные оцинкованные трубы, которые сочетают в себе прочность и достаточную устойчивость к внешним негативным воздействиям.

В настоящее время, стальные трубы являются предпочтительными при прокладке объёмных магистралей.

Частные трубопроводы, всё чаще, обустраиваются с применением надёжных и современных, усиленных полипропиленовых изделий, способных переносить значительные температурные колебания в пределах -5оС до +140 оС.

Полиэтиленовые трубы могут прокладываться, как при обустройстве индивидуальной системы водоснабжения с подачей воды насосной станцией (почему долго набирает давление — написано здесь), так и в напорном водоотведении он централизованного, муниципального водовода.

Каков должен быть уклон трубы?

В большинстве случаев, когда устраивается локальная канализация, предполагают что стоки будут уходить самотеком, за счет уклона трубы. Каким же должен быть этот уклон?

В СНиН 2.04.01-85 указано, что при использовании труб диаметром до50 мм, величина уклона составляет0,03 метрана каждый метр трубопровода. При применении труб до100 ммв диаметре, этот показатель составляет0,02 м.

При невыполнении этого условия поток в трубе будет двигаться или слишком стремительно, или, наоборот, слишком медленно. И та, и другая ситуация грозит засорением труб, так как твердые отходы будут оседать в них, мешая движению потока.

https://www.youtube.com/watch?v=x7LSxcXYiMw

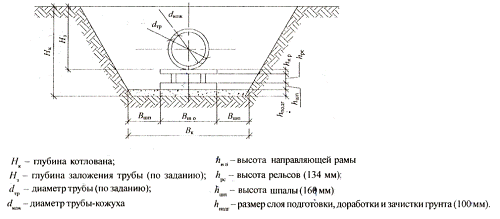

Траншея для водопровода

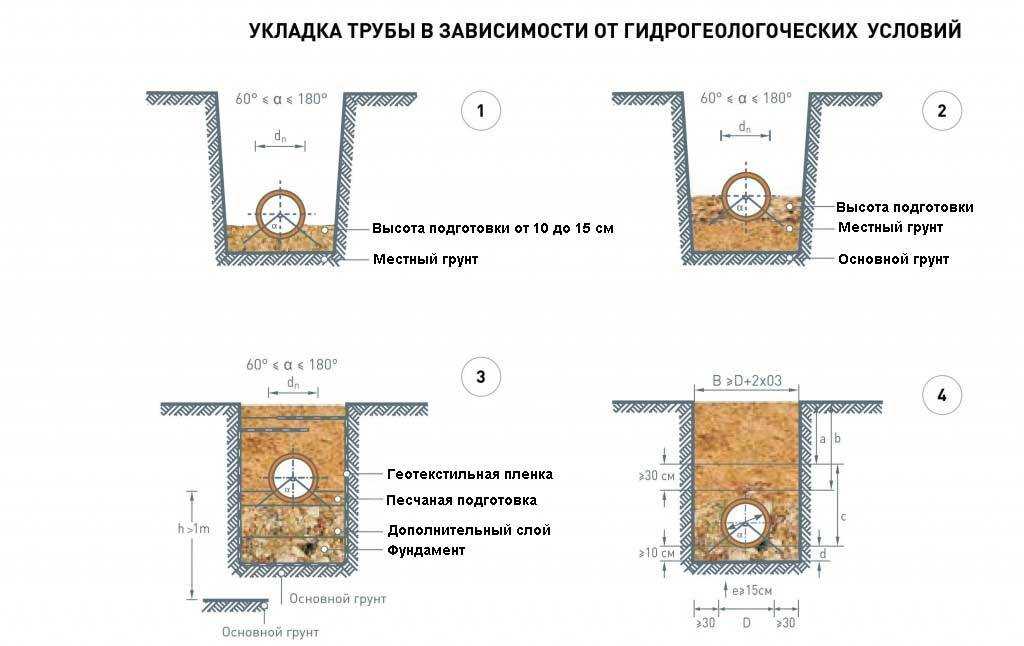

Виды траншей для прокладки труб

Обычно прокладка труб производится в грунте. Траншеи, предназначенные для прокладки трубопроводов, бывают трёх видов: прямоугольного сечения с отвесными стенками, трапецеидального сечения с наклонными стенками, а также смешанного типа.

Типа крепления траншеи

Выбор типа крепления траншеи зависит от её ширины и глубины, характера и состояния почвы, близости к траншее подземных и наземных сооружений, а также метода производства земляных работ. Устойчивость одних и тех же грунтов вполне может меняться в зависимости от ряда условий. К примеру, глинистые грунты средней влажности достаточно устойчивы, но будучи обильно смочены водой, создают большую нагрузку на крепления траншеи.

Сухие песчаные и гравийные грунты легко осыпаются внутрь траншеи даже через совсем небольшие щели в креплении, образуя за ними опасные пустоты. Поэтому работая с этими видами грунта, следует тщательно укреплять бока траншеи с целью предотвращения аварийных ситуаций.

Ширину траншеи определяют, учитывая минимальный объём работ, диаметр прокладываемого трубопровода и глубину его расположения, а также геологических условий и принятого метода производства работ. Между досками крепления и между основаниями откосов минимальная ширина траншей должна быть не менее 0.80 м, а при механизированной разработке траншей должна соответствовать размерам режущей кромки специальной землеройной машины.

Глубина траншеи

Что до глубины траншеи, то минимальная глубина прокладки труб, учитывая динамическую нагрузку с поверхности земли ( при перемещении транспорта ) составляет примерно 1 метр до верха трубы. Глубина заложения водопроводных сетей обязательно должна быть немного больше глубины промерзания почвы в данной местности.

Канализационные и водопроводные трубы укладываются с учётом определённого уклона, указанного в проекте. Для напорных водопроводных трубопроводов уклон должен быть таким, чтобы оставалась возможность их полного опорожнения. При правильном уклоне трубопровода скопление воздуха в его внутренних полостях становится невозможным.

Чтобы обеспечить правильность уклонов прокладываемых трубопроводов важнейшее значение имеет высококачественное выполнение работ, связанных с планировкой дна траншеи по проектным отметкам.

Основание для труб

Немалое значение имеет качество подготовки основания, на которое будут укладываться трубы. В системах водоснабжения трубопроводы укладывают и на естественное, и на искусственное основание. Выбирая тип основания, следует учитывать гидрогеологические условия; размер укладываемых труб и материал, из которого они сделаны; конструкцию стыковых соединений; глубину укладки и транспортные нагрузки.

Чтобы создать искусственные основания гравийно-щебёночного типа, по всей длине дна траншеи рассыпают сухой щебень или гравий, аккуратно выравнивают его, а после укладки труб подбивают пазухи гравием или щебнем, устраивая необходимое ложе по диаметру трубы. Подготавливая основание, нужно обязательно проверить соответствие продольного и поперечного уклонов проектным данным. Для этого делают нивелирование дна траншеи. Глубина ложа и угол обхвата проверяется шаблоном.

В зимнюю и весеннюю пору засыпка нижней части траншеи на высоту 30-40 сантиметров производится сразу же после укладки труб. Засыпка средней и верхней части траншеи не менее 0.5 м высоты должна производиться талым грунтом, с обязательным тщательным уплотнением пазух.

Перед засыпкой следует очистить траншею от снега, первые 0.3-0.35 м траншеи следует засыпать вручную

В мелкие траншеи грунт сбрасывают осторожно и не на трубы, а сбоку, на стенки траншеи. Засыпая же глубокие траншеи, следует принять меры для предохранения уложенных труб от возможного повреждения камнями, часто присутствующими в грунте – на нижний ярус распорок укладывают доски, прикрывающие трубы. Но гораздо лучше заранее освободить грунт от камней и других примесей

Но гораздо лучше заранее освободить грунт от камней и других примесей.

Очень важно: засыпку нижней части траншеи следует производить одновременно с двух сторон уложенного трубопровода слоями в 0.15-0.20 м, потому что односторонняя засыпка может сдвинуть водопровод. Работу по засыпке траншей без уплотнения можно выполнять с помощью бульдозера либо экскаватора. Источник

Источник

Глубина канализационных труб для септика

Главный вопрос для владельцев загородной недвижимости — как подобрать глубину входа в септик для слаженной работы системы. Избежать ошибок можно путем формирования необходимого уклона от частного дома до септика.

Глубина септика. Правильный монтаж очистных сооружений

Также при возведении локальных очистных сооружений необходимо обратить внимание на следующее:

• характерные особенности почвы;
• специфику рельефа местности;
• региональные климатические условия.

Глубина 30-40 см оптимальна для создания ЛОС в умеренном климатическом поясе, в северных регионах рекомендуется увеличение на 10-15 см. К этим значениям добавляется 10 см при толщине трубы более полуметра.

Вычисление оптимальной глубины закладки трубопровода проводится по формулам. Удобнее всего применять такую:

H вх = H вых + L * k + G.

Условные обозначения переменных в ее составе:

• H вх – расстояние по вертикали от плоскости земли до входа в септик;
• H вых – высота нахождения выхода трубы из частного дома, в большинстве случаев она равна 1.4 метра;
• L – дистанция до строения;
• k –параметр, учитывающий характеристики сечения трубопровода;
• G – естественный уклон трубы, наиболее распространенное значение этого параметра — 0.3 м.

Минимальная глубина закапывания септика вычисляется с учетом дистанции до плоскости расположения трубопровода, при этом уклон трубы для подачи воды должен превышать 20 мм. Получив информацию по характеристикам, владелец недвижимости может приступать к монтажу локальных очистных сооружений на приусадебной территории.

По проектированию водопровода и канализации можно обратиться за помощью к специалистам

Методы, как и чем выкопать траншею

Базовых вариантов копки выемки два: ручной и механизированный. Первый метод, как правило, может использоваться при бюджетном варианте монтажа и невозможности использовать технику на узком участке. Этот метод является особо продолжительным и трудоемким.

Ручной

Данный тип прокладки в основном применяется в условиях компактной муниципальной застройки. Очень трудозатратный и дорогостоящий вариант разработки водопроводной траншеи, производительность которого непосредственно исходит от свойств грунта.

Цена ручных работ находится в пределах от 1000 до 2000 за м3 и зависит от:

• состояния погоды,
• ширины,
• длины выемки и степени сложности грунта.

Самостоятельная копка траншеи выйдет для собственника проекта значительно экономичнее, но при этом, вся нагрузка и физическая, и денежная ляжет на него.

Более подробно читайте здесь.

Механизированный

Механизированный вариант предусматривает применение ремонтно-строительной техники. Подобной метод копания выработки грунта для водопровода популярен и практически применим во всех отраслях промышленности и ЖКХ. Процесс работы планируется по имеющемуся автопарку.

Обычно применяется следующая техника:

1. Экскаватор с модификацией обратной лопаты использует для производства не очень больших траншей до 1 м.
2. Техника «драглайн» — это экскаватор с одним ковшом и особой канатной системой, обеспечивающей рытье грунта, ниже расположения техники до 10-12 м и впечатляющим радиусом захвата до 10 м.
3. Грейфер имеет ковш, который отличается от типичного тем, что состоит из 2-х половинок, накрепко связанных между собой канатом.
4. Грунторезы либо траншеекопатели, устройства, которые сначала разрыхляет землю, а потом перемещают ее на поверхность специально установленным транспортером шнекового типа.
5. Мини-экскаватор с гусеницами из резины обладает большой маневренностью и подходит для траншей глубиной до 2.5 м.
6. Землеройная машина разрабатывает почву и загружает ее в транспорт либо отправляет в отвал. Очень популярная техника с глубиной выемки 2.5 м. Единственный ее недостаток — непроходимость в скалистых грунтах и лесных массивах.
