Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Теплоснабжение многоквартирного дома (мкд)

3 Особенности монтажа

Для выполнения операции по обустройству или замене стояка горячего или холодного водоснабжения в многоквартирном доме следует пройти несколько этапов:

  • составление схемы нахождения водопровода;
  • отключение подачи воды;
  • демонтаж старых труб (если они имеются);
  • собрать, выполнить монтаж нового стойка;
  • подключение водопровода к системе многоквартирного дома;
  • установка аксессуаров: фильтров, кранов и прочих.

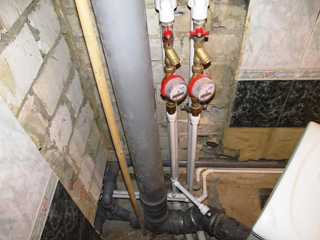

Пластиковые стояки горячего и холодного водоснабжения, канализации

Отметим, что отключение подачи воды необходимо возложить на сотрудников коммунальных служб.

Материал нужно использовать максимально качественный. Для горячего водоснабжения рекомендуется использовать полипропиленовую трубу, предназначенную для эксплуатации в системе отопления.

Для холодного водоснабжения можно задействовать изделия, рассчитанные для использования в качестве горячего трубопровода.

Этапы проведения работ следующие:

  1. После перекрытия подачи воды необходимо выполнить отключение сантехнических приборов.
  2. Для обрезания трубопроводов используется болгарка. Следует оставлять над полом и под потолком расстояние около 10 см.
  3. На оставшихся кусках трубопровода необходимо нарезать резьбу, на которую затем наматывается ФУМ-лента, а после них – муфты. Эти изделия подбираются с металлической внутренней втулкой и накидной гайкой. Сборка выполняется снизу.
  4. Трубы следует нарезать, используя специальный труборез, учитывая разработанную схему монтажа. Срезы должны быть выполнены под прямым углом. При этом нужно учитывать глубину фитинга. Следовательно, длина куска трубы должна быть больше на 3 см.
  5. Используя паяльник, следует выполнить соединение труб.
  6. Шаровые краны необходимо разместить как можно ближе к стояку.
  7. В конце выполняется разводка труб. Для закрепления их на стенах используются специальные пластиковые клипсы.
  8. Отверстия следует сделать, используя перфоратор.
  9. Закрепление клипс выполняется с помощью пластиковых дюбелей и шурупов.

Металлические стояки с запорными вентилями

В конце нужно сделать тестирование, тщательно проверяя стояк на наличие течи. Аккуратно нужно обращаться с трубопроводом горячего водоснабжения, чтобы не обжечься.

План подвала жилого дома

Приведенный ниже фрагмент плана подвала жилого дома включает в себя изображение канализационной ( ) и водопроводной ( ) систем. Указано, то место, в котором водопровод вводится в здание, а также то, где канализация отводится в канализационный колодец ( ). Кроме того, на плане обозначены стояки канализации ( …) и водопровода ( …). На той части водопроводного трубопровода, что размещается в водомерном узле, смонтированы контрольный кран ( ), водомер ( ) и пара задвижек. На идущей от стояка водопроводной линии, располагаются отводы, которые следуют ручному насосу системы отопления, раковине и поливочному крану. Помимо этого на части канализационного трубопровода, идущей к выпуску, обозначены диаметры труб, места прочистки, уклоны и протяженность прямолинейных участков трубопровода.

Фрагмент плана подвала жилого дома

Ремонт и обслуживание систем теплоснабжения

В зависимости от источника теплоснабжения, ремонт и обслуживание систем теплоснабжения многоквартирного здания производится по-разному.

При централизованной системе теплоснабжения ежегодно производится техническое обслуживание, в которое входят следующие мероприятия:

· Гидравлические испытания тепловых узлов, тепловой сети, системы отопления, системы ГВС;

· Промывка системы отопления;

· Ревизия оборудования систем теплопотребления;

· Диагностика, ремонт и обслуживание узла учета тепловой энергии;

· Текущий ремонт систем теплопотребления;

· Промывка теплообменного оборудования.

При местной децентрализованной системе теплоснабжения:

· Обслуживание котельного оборудования;

· Гидравлические испытания тепловых узлов, системы отопления, системы ГВС;

· Ежегодная промывка системы отопления;

· Ревизия оборудования систем теплопотребления (проверка манометров, термометров, набивка сальниковых уплотнений на задвижках);

· Текущий ремонт систем теплопотребления (в соответствии с дефектными ведомостями);

· Промывка теплообменного оборудования;

· Осмотр и ревизия теплообменного оборудования, насосного оборудования;

· Подкачка давления в расширительном баке;

· Обслуживание и ремонт газового оборудования.

При индивидуальный децентрализованной системе теплоснабжения проводится комплекс работ необходимых для поддержания в эксплуатационном состоянии оборудования системы теплоснабжения:

· Проверка на герметичность системы отопления и ГВС;

· Проверка предохранительных клапанов;

· Чистка фильтров;

· Подкачка давления в расширительном баке;

· Мониторинг насосного оборудования.

Разводка ГВС в квартире

Внутриквартирная разводка служит для доставки горячей воды ко всем точкам разбора. В квартирах, как правило, делается один или два ввода горячей воды от общих стояков.

Вентили на этих вводах служат границей раздела зон ответственности, после вентилей за эксплуатацию водопровода отвечает владелец квартиры.

Количество точек разбора индивидуально, не редкость два туалета, биде, душевые кабины, стиральные и посудомоечные машины. При проектировании внутренней разводки необходимо учитывать не только количество точек разбора, но и индивидуальные особенности бытовой техники.

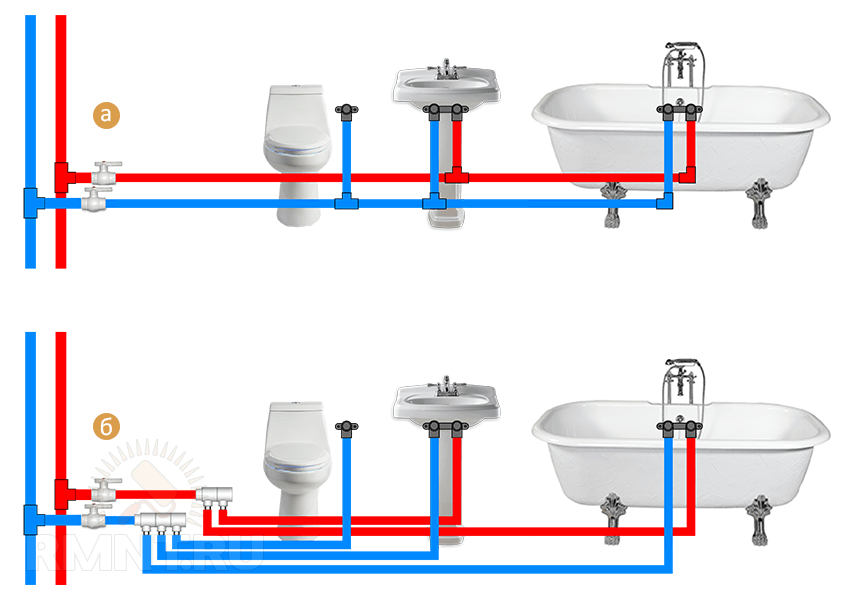

На практике применяются два способа разводки:

  1. Последовательная или тройниковая схема: по периметру квартиры прокладывается основной трубопровод, к нему последовательно подключаются все потребители воды. Диаметр основной трубы должен превышать диаметры вспомогательных патрубков. Для подсоединения сантехники и бытовых приборов применяются тройники. Такой монтаж целесообразен в малогабаритных квартирах. При большом количестве потребителей водовод становиться слишком длинным и напора воды может не хватать.
  2. Коллекторная схема. Для квартир большей площади применима коллекторная схема. Главное отличие этого варианта — наличие коллекторной трубы, в нее поступает вода из общего стояка. К коллектору подсоединяются сантехника и бытовые приборы. Объем коллектора должен обеспечивать одновременную работу всех потребителей.

Преимущества коллекторной схемы:

  • обеспечивается одинаковое входное давление воды для всех потребителей;
  • возможность демонтажа отдельного потребителя без отключения всего водопровода.

Недостатки:

  • дороговизна монтажа;
  • размещение коллектора требует отдельного места.

При любой схеме квартирной разводки диаметры трубопроводов не должны превышать диаметр общего стояка, в противном случае нарушится водоснабжение других квартир.

Горячее водоснабжение или ГВС

В некоторых малоэтажных домах горячая вода подключена по такой же схеме, стоит на подпоре без циркуляции, этим и объясняется то, что при открытии крана с горячей водой, какое-то время идёт холодная, остывшая вода. Если взять тот же дом в 16 этажей то в таком доме система ГВС устроена иначе. Горячая вода как и холодная так же подаётся в дом по большой трубе, и после счётчика идёт в домовую магистраль

которая поднимает воду, на чердак где она распределяется по стоякам и опускается в самый низ в обратную магистраль. Кстати, счётчики ГВС считают не только объём утерянной (потреблённой) воды в доме. Эти счётчикитак же считают потери температуры (гигоколории)

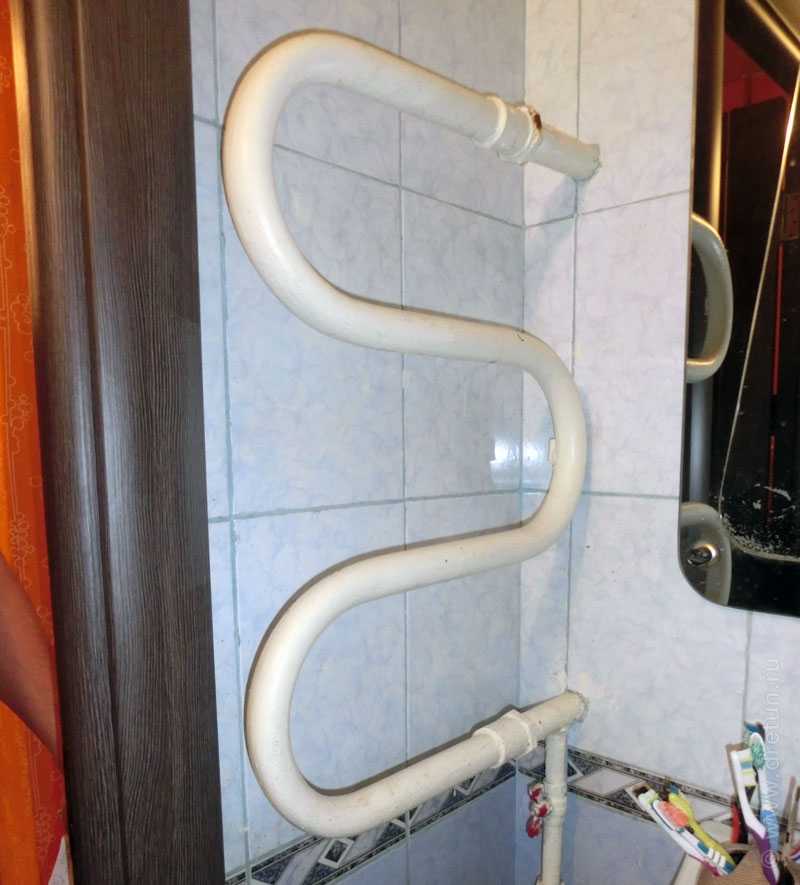

Температура теряется при проходе воды через квартирные полотенцесушители, которые и играют роль стояков.

При такой схеме, горячая вода всегда циркулирует. Стоит вам открыть кран, горячая вода уже здесь. Давление в такой системе примерно 6-7 кг. на подаче и чуть ниже на обратке для обеспечения циркуляции.

За счтёт циркуляции мы получаем давление в стояке, в квартире 5-6 кг. и тут же видим разницу в давлении между холодной и горячей водой, от 2 кг. Именно в этом и кроется суть передавливания горячей воды в холодную при неисправности сантехприборов

Если вы обратили внимание, что на горячей воде у вас давление всё же больше чем на холодной, то на вводе холодной обязательно установите обратный клапан, а на вводе горячей можно включить в систему регулирующую арматуру, которая поможет выровнять давление примерно в одну цифру с холодной. Пример установки регулятора давления

ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем

Чем круче лестница, тем она труднее для подъема.

Для жилых домов уклоны принимаются 1:1,5 — 1:1,75, для чердачных лестниц 1:1, для подвальных лестниц 1:1,25. Лестница является более удобной, если подступенок высотой 15 см, а проступь 30 см.

Санитарные устройства, т. е. ванны, души, раковины, умывальники и др., изображены на рисунке.

Изображение санитарных устройств на чертеже

Отопительные приборы
— печи — показывают в плане контуром их действительных очертаний (круглые, угловые, прямоугольные, кухонные очаги, ванная колонка). Как правило, между печью и стеной оставляют свободное пространство, называемое отступком, размером 8 — 10 см, заделанное с боков в 1/4 или 1/2 кирпича.

Изображение отопительных приборов на чертеже

У печей, расположенных в деревянных стенках или перегородках, устраивают разделку в один кирпич.

«Справочник помощника санитарного врачаи помощника эпидемиолога»,под ред. члена-корреспондента АМН СССРпроф. Н.Н.Литвинова

Демонтаж дренажа в жилой площади

Замена старой трубы канализации на новую имеет много невидимых моментов, которые необходимо обязательно учитывать в данном процессе. С самого начала нужно установить самые ранимые к деформированию места в трубе. Также требуется отсоединить от трубы все имеющиеся подсоединения и убрать весь мусор. Это все необходимо для оснащения намного удобной работы.

Потом около стояка выключается кран, который подаёт воду в жилую площадь. Если замена будет долгой, то намного лучше выключить от водоподачи полностью весь стояк. В самый завершальный момент нужно бережно демонтировать чугунные канализационные трубы. Это все можно создать с помощью шведских ключей или иного инструмента.

Устанавливать новую трубу необходимо в полной комплектации с самыми разными переходниками и муфтами, так как потом сделать это качественно не выйдет. Все соединения обязаны быть промазаны герметиком, чтобы уберечь стояк от протекания.

Совет. Все фитинги или манжеты обязаны быть чистыми. Силиконовая смазка должна быть предназначается именно для соединений труб канализации.

Водоснабжение и канализация многоэтажного (многоквартирного) дома

Этот же документ регламентирует сооружение внутренней канализации зданий. Качество воды Состав и качество питьевой воды или воды в хозяйственно-питьевом водопроводе должно соответствовать гигиеническим требованиям СанПиН 2. Абсолютное большинство этих зданий проектировалось и строилось с открытой схемой теплоснабжения то есть с отбором воды из теплотрассы

Именно поэтому в дальнейшем мы заострим свое внимание именно на этой схеме. Допускается объединение противопожарного водопровода с хозяйственно-питьевым; В зависимости от местных условий водоснабжения внутренний водопровод может использовать аккумулирующие и регулирующие емкости; При большом расстоянии между тепловым пунктом и дальними точками водоразбора в здании в системе ГВС следует предусмотреть непрерывную циркуляцию воды

Разводка водопровода в многоэтажке является двухзонной, вода подается от горячего и холодного стояка. Система горячего водоснабжения в многоквартирном доме базируется на использовании закольцованных подводок – верхней и нижней. Они необходимы для сохранения высоких температур в магистрали. Жидкость циркулирует в трубопроводе за счет силы гравитации и термодинамики даже при отсутствии водоразбора. Когда вода в стояке охлаждается, она попадает обратно в бойлер, а затем расходится по трубам. Происходит передача за счет элеваторного узла. Если в здании много этажей, для улучшения давления в трубах используют насосное оборудование. Оно забирает воду из обратной магистрали.

В дом заводится центральная подающая труба, которая обычно имеет большое сечение, чтобы обеспечить достаточный расход жидкости. На ее конце устанавливается задвижка, после которой монтируют водомерный узел для централизованного учета объема воды, расходуемой домом в целом. В состав водомерного узла входит водосчетчик, перед которым устанавливается фильтр грубой очистки. После счетчика монтируется обратный клапан, который исключает возвратный ход жидкости при падении давления в трубопроводе. Водомерный узел ограничивается двумя отсекающими задвижками.

Зависимость системы от источника тепла

Классификация системы может проводиться по самым различным признакам. Если рассматривать их масштабно, то можно выделить несколько вариантов:

  1. Централизованные связаны с установкой котельной. Она проводит нагрев среды, которая подается в несколько многоэтажных домов одновременно.
  2. Местные требуются для обслуживания только одного сооружения. Они характеризуются низкой мощностью, т. к. рассчитаны на нагрев небольшого объема среды.

В промышленных сооружениях часто может устанавливаться система, которая предусматривает применение вторичного пара для нагрева помещений. Подобный вариант снижает расходы, т. к. тепловая энергия применяется повторно.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

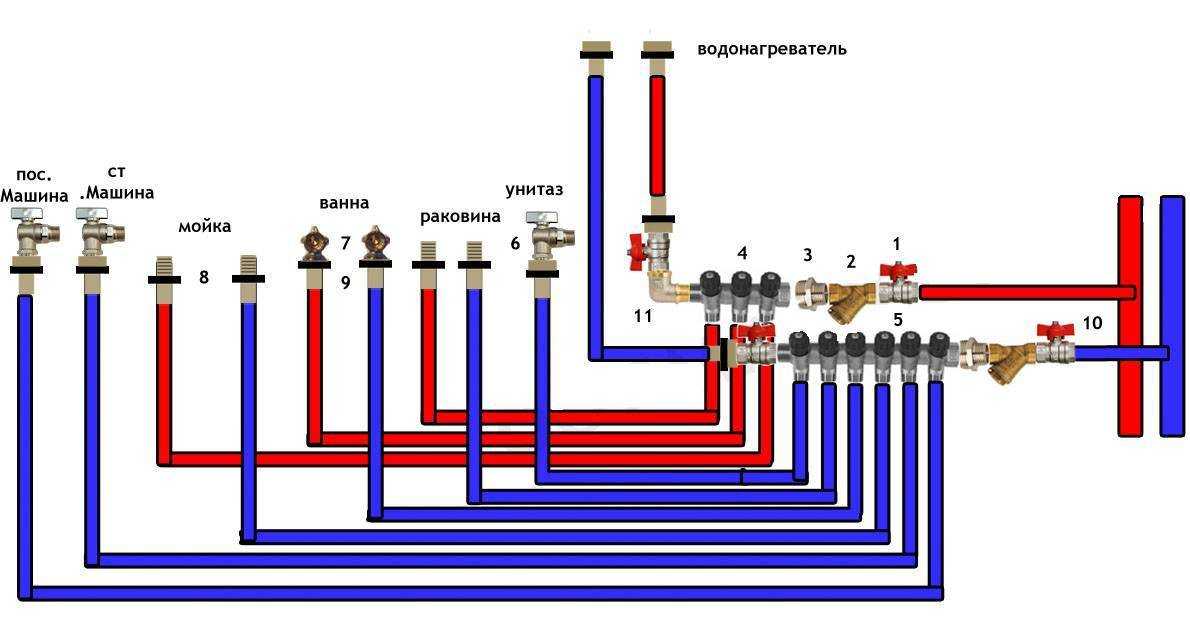

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

  1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
  2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
  3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
  4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
  5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Особенности ГВС и расчет объема горячей воды

Расчет количества горячей воды в системе зависит от технических и эксплуатационных факторов:

  1. Расчетная температура горячей воды;
  2. Количество жильцов в многоквартирном доме;
  3. Параметры, которые выдерживают сантехнические приборы, и частота их работы в общей схеме водоснабжения;
  4. количество сантехнических приборов, которые подключены к ГВС.
  1. Семья из четырех человек пользуется ванной объемом 140 л. Ванна заполняется за 10 минут, в ванной имеется душ с потреблением воды 30 л.
  2. В течение 10 минут устройство для нагрева воды должно нагреть ее до расчетной температуры в количестве 170 л.

Эти теоретические расчеты работают при условии средних показателей потребления воды жильцами.

Неисправности

Основные неисправности вентиля системы водоснабжения:

  • в закрытом состоянии пропускает воду,
  • жидкость протекает по штоку,
  • наличие течи через резьбовые соединения.

Причинами неисправностей являются износ резиновой прокладки клапана, раковины седла, изношенная резьба штока, истершаяся набивка сальника, слабое уплотнение резьбовых соединений.

Если начал шуметь смеситель с керамической буксой, то причиной является — просевшая силиконовая шайба. Лучше всего заменить керамическую кран-буксу на такую же новую или аналог.

Рычаговые смесители практически не шумят, но если это все-таки произошло, единственным решением будет нормализация давления в системе. Для этого перед смесителем устанавливают редукторы, которые ограничивают давление, тогда шум прекращается. Подобный подход можно применить и для устранения шума в смесителе гигиенического душа.

В видеоролике показан способ правильного расчета стоимости ГВС.

Особенности организации системы водоснабжения в многоэтажном доме

Обеспечить бесперебойную и стабильную подачу холодной и горячей воды в многоквартирном жилом доме часто оказывается непростой задачей. Это связано с тем, что каждая из квартир представляет собой самостоятельный объект водоснабжения, в составе которого есть несколько отдельных точек водозабора. Этим обусловлена сложная схема водоснабжения многоэтажного жилого дома, предусматривающая монтаж трубопроводов разного диаметра, из разных материалов. Все трубопроводы должны быть скомпонованы в единую сеть, обеспечивающую стабильный уровень напора и расхода воды в каждой точке водозабора во всех квартирах.

В состав системы водоснабжения многоквартирного жилого дома входят такие основные элементы:

  • сеть водопроводов ХВС и ГВС, включающая центральные стояки и разводку по квартирам;
  • насосное оборудование разных типов и разной производительности;
  • фильтры для очистки воды;
  • запорно-регулирующая, предохранительная арматура;
  • приборы учета воды.

Правильный подбор оборудования и комплектация системы обеспечит ее бесперебойную работу для стабильной подачи жидкости потребителям.

Запорная арматура

Запорная арматура должна выполнять свою основную функцию — перекрывать поток теплоносителя. Если на тепловом узле есть задвижки, которые «не держат», их нужно заменить. Разные участки системы опрессовываются под разным давлением, и если в схеме присутствует неработающая задвижка, она себя обязательно проявит.

Маркировка арматуры

В идеале всё должно выглядеть так: в тепловом пункте должна находиться схема, отображающая пронумерованные и обозначенные подводящие и отводящие трубопроводы, запорную и регулирующую арматуру, спускные и дренажные устройства. Схема должна соответствовать состоянию системы на настоящий момент, то есть, если в системе были внесены изменения, они должны быть отображены на схеме.

На всех вышеперечисленных устройствах должны быть бирочки с обозначениями, соответствующими обозначениям в схеме (1,2 — запорная арматура на подающем и отводящем трубопроводе, t1 и t2 — термометры, P1 и Р2 — манометры, и т.д.).

На практике в небольших тепловых пунктах инспекторы не всегда на этом акцентируют внимание. Главное, чтобы было понятно, что куда идёт, например: «подача на левое крыло», «обратка с правого крыла», «подача на вентиляцию» и т.п. Но если всё будет «по феншую» — это дополнительный плюс

Но если всё будет «по феншую» — это дополнительный плюс.

Ревизия клиновых задвижек

Клиновые задвижки старого образца требуют дополнительного внимания в процессе эксплуатации.

В таких задвижках в обязательном порядке каждый год нужно производить набивку сальника. И в течение года, при возникновении течи из сальника, необходимо поджимать фланец. Если этого не делать задвижка придёт в негодность.

Для замены сальниковой набивки нужно раскрутить гайки на накидных болтах, поднять фланец, извлечь старое сальниковое уплотнение и набить новое. Уплотнение наматывается кольцами вокруг шпинделя и прижимается фланцем.

На задвижке не должно быть признаков ржавчины. Корпус должен быть выкрашен в чёрный цвет, маховик в красный, а выдвижной шпиндель должен быть смазан солидолом.

Схемы сетей

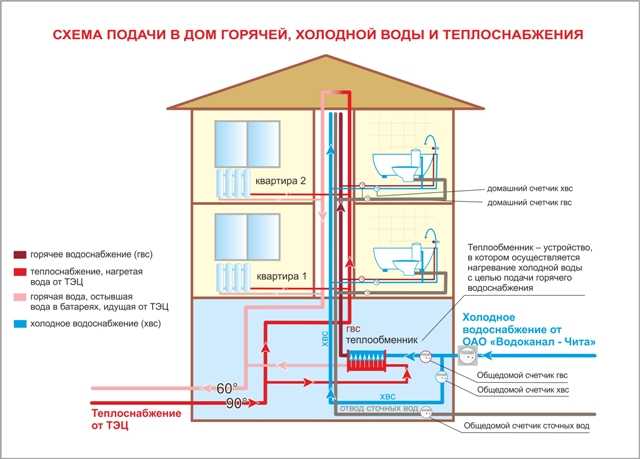

Итак, начнем с вопроса, как вода поступает в наши дома, имеется в виду горячая. Она движется от котельной к дому, и перегоняется насосами, установленными, как котельного оборудования. Двигается нагретая вода по трубам, которые называются теплотрассами. Они могут быть проложены над или под землей. И их обязательно теплоизолируют, чтобы снизить тепловые потери самого теплоносителя.

Кольцевая схема подключения

Труба доводится до многоквартирных домов, откуда производится разветвление трассы на меньшие участки, которые подают теплоноситель на каждое здание. Труба меньшего диаметра заходит в подвал дома, где разбивается на участки, которые доставляют воду до каждого этажа, а уже на этаже до каждой квартиры. Понятно, что такое количество воды не может потребляться. То есть, вся закачиваемая вода в ГВС не может потребляться, особенно это касается ночного времени. Поэтому прокладывается еще одна трасса, которая называется обраткой. По ней вода перемещается от квартир в подвал, а оттуда в котельную по отдельно проложенному трубопроводу. Правда, необходимо отметить, что все трубы (и обратки, и подачи) прокладываются по одной трассе.

То есть, получается так, что сама горячая вода внутри дома двигается по кольцу. И она постоянна находится в движении. При этом циркуляция горячей воды в многоквартирном доме производится именно снизу вверх и обратно. Но чтобы температура самой жидкости была постоянной на всех этажах (с небольшим отклонением), необходимо создать условия, при которых ее скорость была оптимальной, и она не влияла на снижение самой температуры.

Необходимо отметить, что сегодня к многоквартирным домам могут подходить раздельно трассы для ГВС и для отопления. Или будет подводиться одна труба с определенной температурой (до +95С), которая в подвале дома разделится на отопление и горячее водоснабжение.

Схема разводки ГВС

Кстати, обратите внимание на фото выше. В подвале дома по этой схеме установлен теплообменник

То есть, вода из трассы в системе горячего водоснабжения не используется. Она всего лишь нагревает холодную воду, поступающую из водопроводной сети. А сама система ГВС дома является отдельной трассой, несвязанной с трассой от котельной.

Домовая сеть является циркуляционной. И подачу воды в квартиры производит установленный в нее насос. Это на сегодняшний день самая современная схема. Ее положительная особенность – возможность контролировать температурный режим жидкости. Кстати, существуют строгие нормы температуры горячей воды в многоквартирном доме. То есть, она не должна быть ниже +65С, но и не выше +75С. При этом разрешаются небольшие отклонения в ту или другую сторону, но не больше 3С. В ночное время отклонения могут быть и 5С.

Почему именно эта температура

Здесь две причины.

  • Чем выше температура воды, тем быстрее в ней погибают болезнетворные бактерии.
  • Но приходится учитывать и тот факт, что высокая температура в системе ГВС – это ожоги при соприкосновении с водой или металлическими частями труб или смесителей. К примеру, при температуре +65С ожог можно получить за 2 секунды.

Температура воды

Кстати, надо отметить, что температура воды в системе отопления многоквартирного дома может быть разной, все зависит от различных факторов. Но она не должна превышать +95С для двухтрубных систем, а для однотрубных +105С.

То есть, получается так, что система водоснабжения многоквартирного дома, имеется в виду ГВС, это индивидуальный подход к оплате, зависящий от температуры самого теплоносителя. Правда, как показывает практика, об этом мало кто знает, поэтому споров обычно по данному вопросу никогда не возникает.

Тупиковые схемы

Существуют в системе ГВС и так называемые тупиковые схемы. То есть, вода поступает до потребителей, где она и остывает, если ею не пользоваться. Поэтому в таких системах очень большой перерасход теплоносителя. Такие разводки используются или в служебных помещениях, или в небольших по размерам домах – не более 4 этажей. Хотя все это уже в прошлом.

Оптимальным же вариантом является циркуляция. И самое простое – это ввод трубы в подвал, а оттуда по квартирам через стояк, который проходит по всем этажам. В каждом подъезде свой стояк. Доходя до верхнего этажа, стояк делает разворот и уже мимо всех квартир спускается в подвальное помещение, через которое выводится и подключается к обратному трубопроводу.

Тупиковая схема

Ответственность за несоблюдение правил


источник опасностисерьезные последствия.от подземных источников воды.

Обустраивая канализационную систему и систему водообеспечения важно учитывать и все нюансы местного законодательства, а не только нормы и правила СНиП. Не всегда и не во всех случаях получается в точности следовать санитарным нормам и правилам, и не всегда принятая документация опирается на нормы СНиП

Поэтому в некоторых случаях, возможно изменение устройства канализации и водоснабжения, но во взаимодействии с нормами и правилами местной специфики. Чтобы потом не получились разногласия, которые могут привести к привлечению к ответственности за нарушение СНиП, стоит заранее согласовывать весь проект и его изменения, если таковые есть.

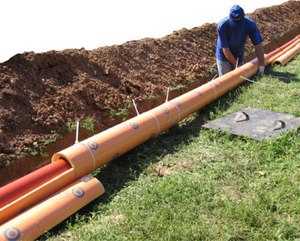

Кроме всего прочего, ответственность могут понести и те, кто начал земельные, монтажные или какие либо работы, напрямую нарушающие охранную зону канализации

Тщательное изучение местности перед началом любых работ поможет избежать крупных штрафов за повреждение, даже если оно сделано по неосторожности, и других кардинальных последствий. Штрафы для юридических лиц, по распоряжению которых проводились работы, повлекшие за собой повреждение инженерных сетей разной степени тяжести, очень высокие — порядка 30 тыс

рублей. Для должностных лиц штраф будет в пределах 3 тыс. руб. а для физических обойдется в сумму около полутора тысяч рублей, что тоже немало.

Поэтому соблюдение правил и получение копии схемы прохождения всех коммуникаций поможет в дальнейшем избежать наказания.

Разводка ГВС в квартире

Внутриквартирная разводка служит для доставки горячей воды ко всем точкам разбора. В квартирах, как правило, делается один или два ввода горячей воды от общих стояков.

Вентили на этих вводах служат границей раздела зон ответственности, после вентилей за эксплуатацию водопровода отвечает владелец квартиры.

На практике применяются два способа разводки:

  1. Последовательная или тройниковая схема: по периметру квартиры прокладывается основной трубопровод, к нему последовательно подключаются все потребители воды. Диаметр основной трубы должен превышать диаметры вспомогательных патрубков.

Для подсоединения сантехники и бытовых приборов применяются тройники. Такой монтаж целесообразен в малогабаритных квартирах. При большом количестве потребителей водовод становиться слишком длинным и напора воды может не хватать.


Коллекторная схема.

К коллектору подсоединяются сантехника и бытовые приборы. Объем коллектора должен обеспечивать одновременную работу всех потребителей.

Преимущества коллекторной схемы:

  • обеспечивается одинаковое входное давление воды для всех потребителей;
  • возможность демонтажа отдельного потребителя без отключения всего водопровода.
  • дороговизна монтажа;
  • размещение коллектора требует отдельного места.

Вентиляция в подвальном помещении

Подвал многоэтажного дома служит основным источником вентиляционной системы. Так как на каждом стояке любого этажа есть вентиляционный канал, который обеспечивает нормальную циркуляцию воздушных масс в квартире. Вентиляционные отводы в квартире есть в кухонной и санитарной зоне.

Иногда на них ставятся специальные вытяжки, которые способствуют вытягиванию неприятных запахов. Также нормальное функционирование вентиляционных каналов, которые идут из подвального помещения обеспечивает уход газа в случае протечки его по бытовой причине. Поэтому проверка такой системы очень часто осуществляется опытными специалистами соответствующей службы.

Пример устройства небольших вентиляционных каналов в подвале

Вентиляционные каналы в подвальном помещении обеспечивают не только функции вытягивания неприятного запаха, который может образовать в результате возникновения на стенах подвала сырости или грибковых заболевания. Они ещё в значительной степени обеспечивают такие помещения свежим воздухом, который также необходим для более длительного периода эксплуатации. Есть два типа вентиляции в подвальном помещении: естественная и искусственная.

Естественная вентиляция

Естественной вентиляцией служат вентиляционные каналы, которые идут от самого подвального помещения и до крыши. И представляет собой широкую трубу, которая идёт по всему стояку и имеет отверстия, которые можно встретить в кухне, ванной и туалетной комнате.

Также естественной вентиляцией являются и многочисленные отверстия, которые выходят на поверхность грунта в стене многоэтажного дома. Количество в значительной степени зависит от размера подвального помещения. Могут из подвала идти специальные металлические или пластиковые трубы, которые имеют накрытые окончания на поверхности земли в виде специальных козырьков.

Понравилась статья? Поделиться с друзьями:
Инлесница
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
