Кухонный открытый шкаф с полками + Чертежи с размерами. Пошагово
В открытом шкафу удобно хранить самые востребованные кухонные принадлежности, которые всегда будут на расстоянии вытянутой руки.

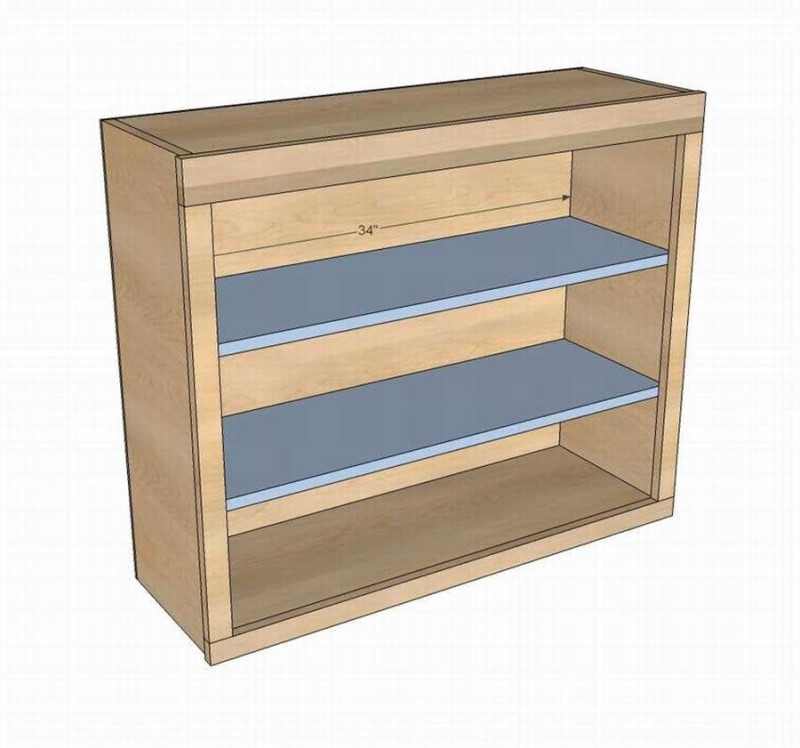

На этом фото вы видите готовую модель, рассмотрим процесс её создания по пошаговым чертежам с размерами.

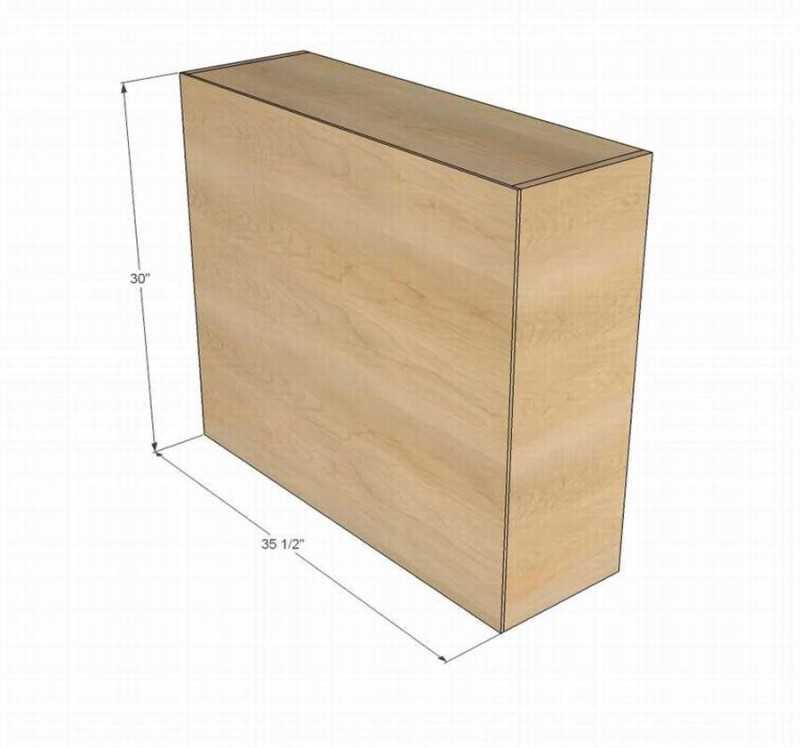

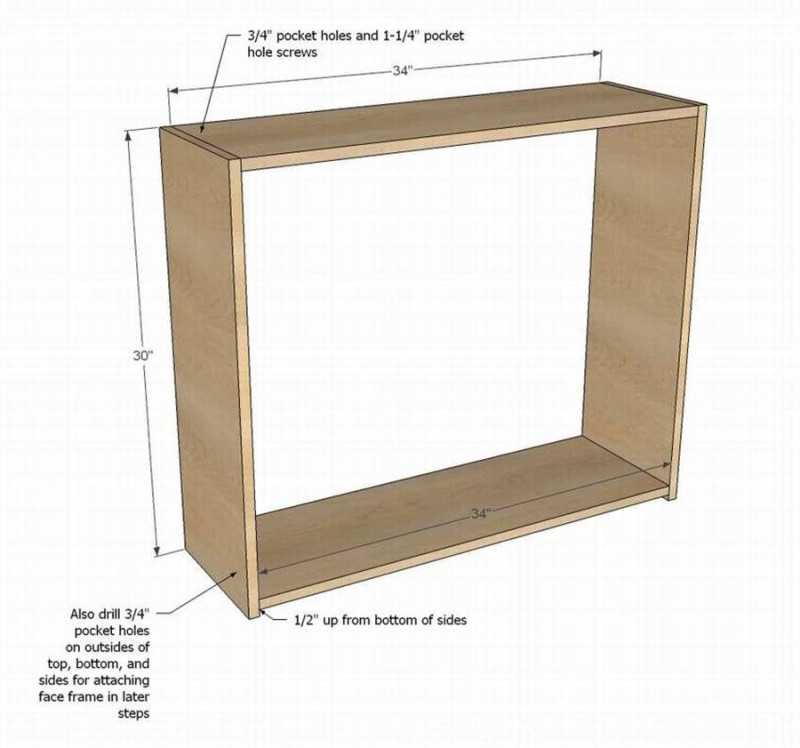

Из фанерных заготовок собирается корпус шкафа:

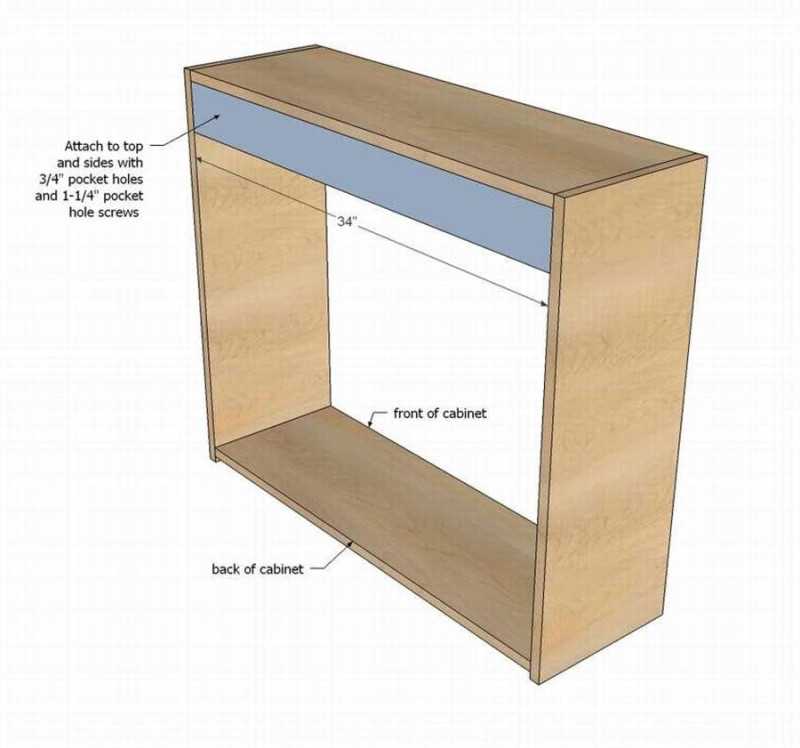

В верхней задней части каркаса крепится опорная вставка:
Затем тыльная сторона шкафа закрывается листом фанеры:

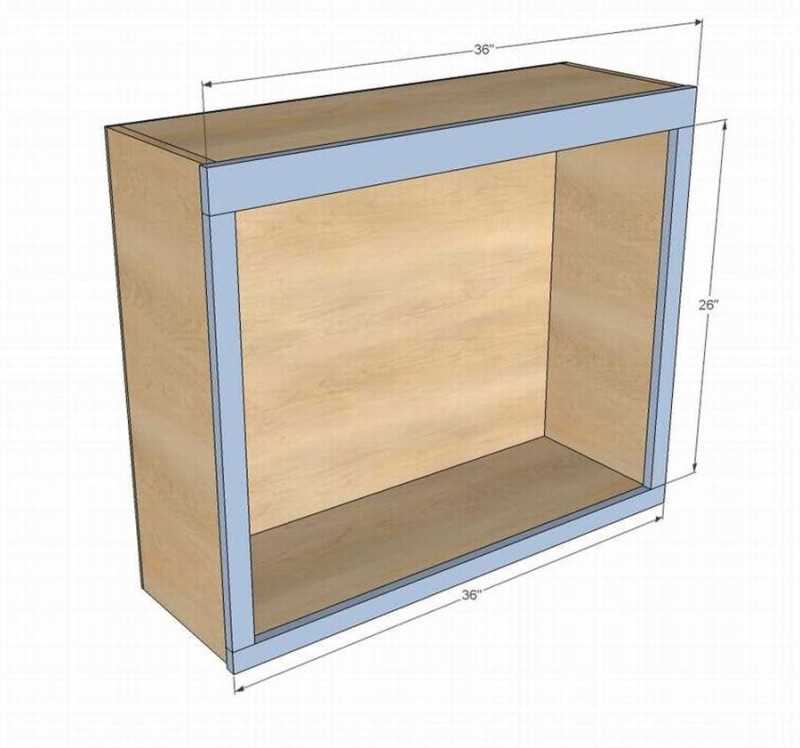

К фасадной части шкафа крепится лицевая рамка:

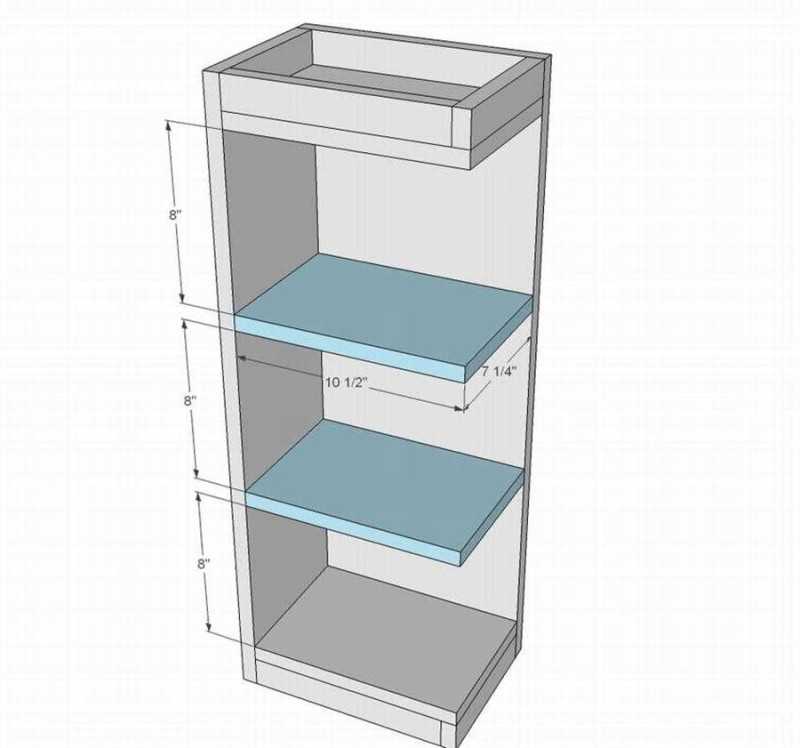

Внутрь шкафа вставляются полки:
Источник фото: www.ana-white.com/2014/04/plans/open-wall-cabinet-36-wide-x-30-tall
Читать полностью (ссылка)
Подготовительные работы
Перед тем, как сделать угловой шкаф для кухни, для начала нужно его спроектировать. Планировка такого элемента мебели включает в себя следующие действия:
- Определите непосредственное функциональное назначение: будет это основа под раковину для мытья посуды, место для хранения кухонной утвари или рабочей зоной.
- Произведите необходимые расчеты для определения размеров будущего изделия, а также его элементов по отдельности.
- Выберите, какое наполнение внутреннего пространства вы планируете установить. Это могут быть обычные полки, выдвижные ящики или карусель.
- Выберите стилистическое направление и цветовую гамму, в которой будет оформлен угловой кухонный шкафчик.
- Определитесь с тем материалом, из которого вы будете мастерить изделие.

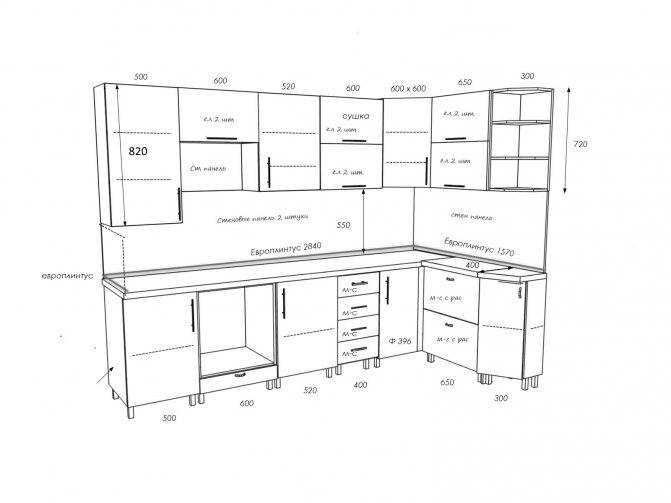

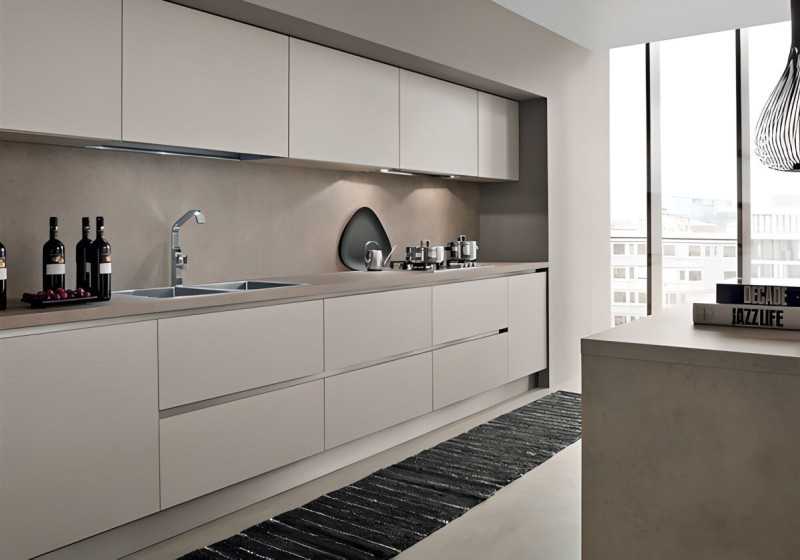

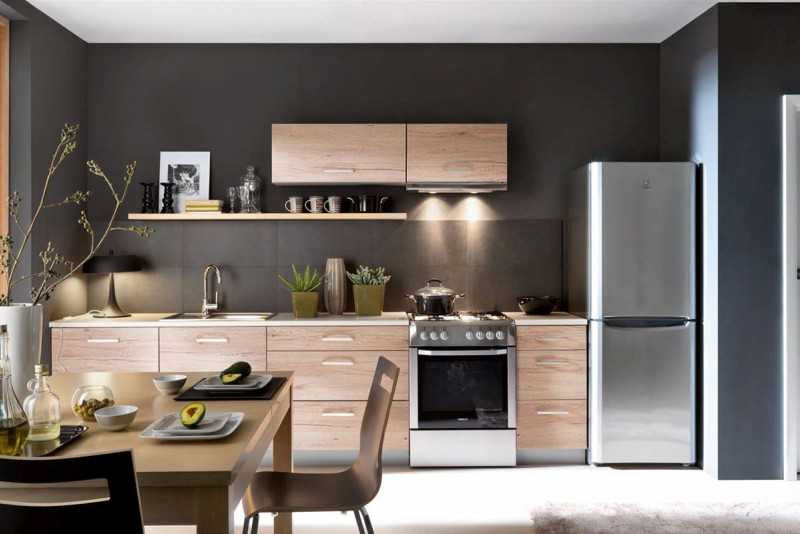

Размеры шкафов для кухни в прямой (линейной) кухне
Начнем со стандартных
размеров элементов (и соответствующих им фасадов) линейной кухни.
Минимальная ширина фасада
кухонного гарнитура — 150 мм. Наиболее распространены выдвижные ящики с
выдвижными корзинами. Также есть ящики шириной 200 мм, тоже с корзинами. Их можно
навесить (открывать в сторону на петлях), но такое решение может быть менее
практичным и неудобным.
• Минимальная ширина
нижнего модуля (навесного и выдвижного (корзина или ящик)) — 300 мм. Чаще всего
элементы выпускаются с шагом 100 мм (400, 500, 600, 700, 800 и 900 мм), но
доступны размеры и с шагом 50 (наиболее распространены 350, 450 мм).
• Максимальная ширина
сплошного фасада (единого) — 600 мм. То есть ширина шкафа может быть 700 мм, но
фасадов в этом случае будет два.
• Максимальная ширина
ящика обычно находится в пределах 1000 мм для нижнего ряда и 1400 мм для
верхнего ряда.
Если вы планируете распиливать
мебель самостоятельно, учитывайте не только ширину и высоту каждого элемента,
но и соотношение между ними. Так, глубина нижних шкафов кухни стандарт в
несколько раз больше, чем у верхних
Это очень важно: при готовке в одиночестве
голова наклонена вперед. Если ваш верхний ряд глубже, чем обычно, вы будете биться
головой о фасад.
При планировании и
детализации вашей кухни важно помнить, какое оборудование вы будете
использовать в своих ящиках. Если это обычный навесной модуль с полкой, то его
размер не имеет особого значения
Но если установлены корзины или специальные
лотки (разделители), следует указать их параметры. Поэтому некоторые
производители не предлагают лотки шириной 70 см. Кроме того, подъемные
механизмы имеют свои ограничения в зависимости от их типа. Техническая
информация предоставляется производителем оборудования.
Часто возникает вопрос
о ширине модуля с мойкой. Должна ли она быть такой же ширины, как раковина? А
может меньше/больше? Модуль нужен под раковину, чтобы вместить всю сантехнику
(трубы, возможно фильтр питьевой воды и/или бойлер) и раковину с аварийным
сливом. Крыло раковины можно поставить поверх другого шкафа. То есть мойку 78
см можно установить в тумбу 50-60 см.

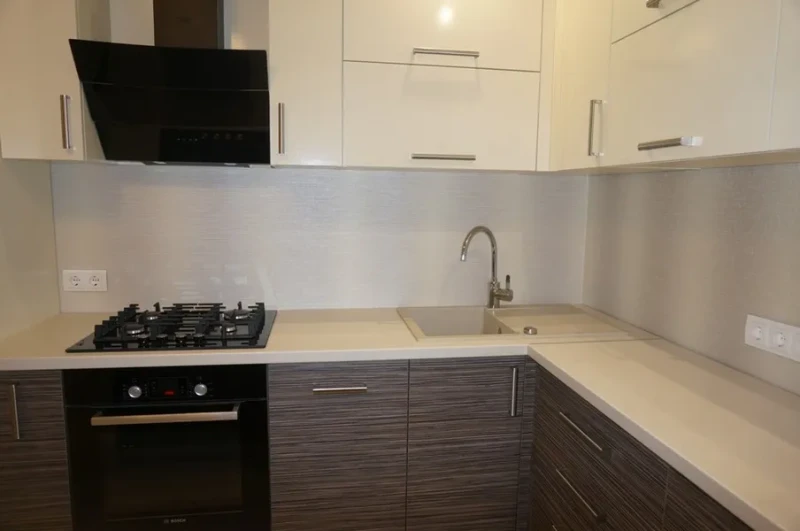

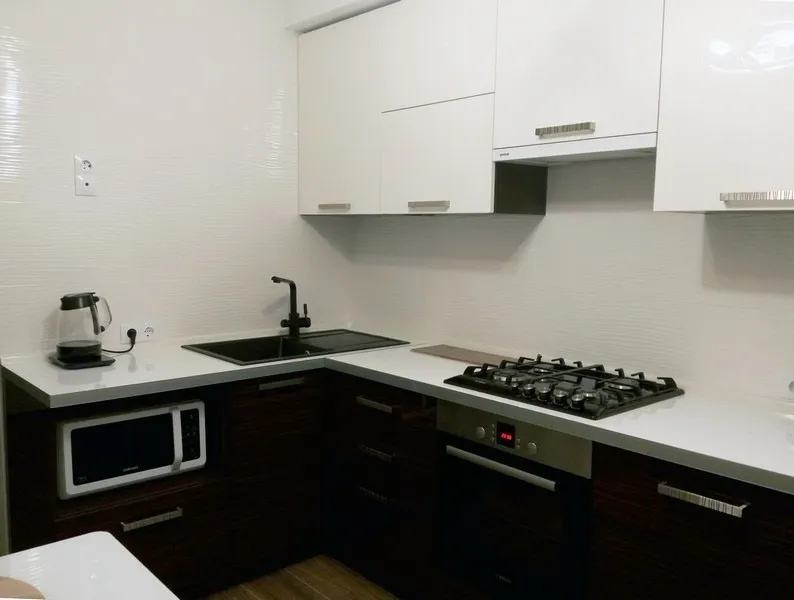

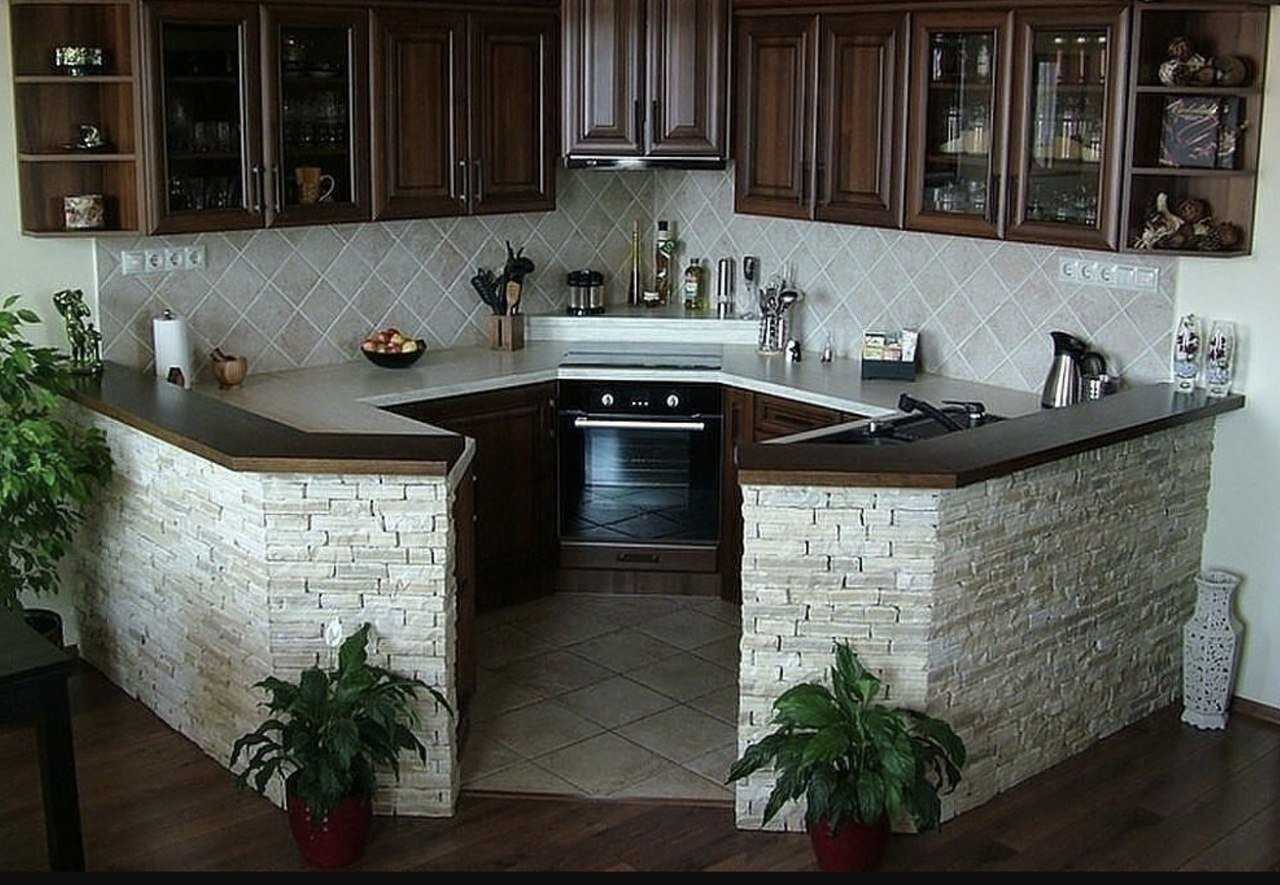

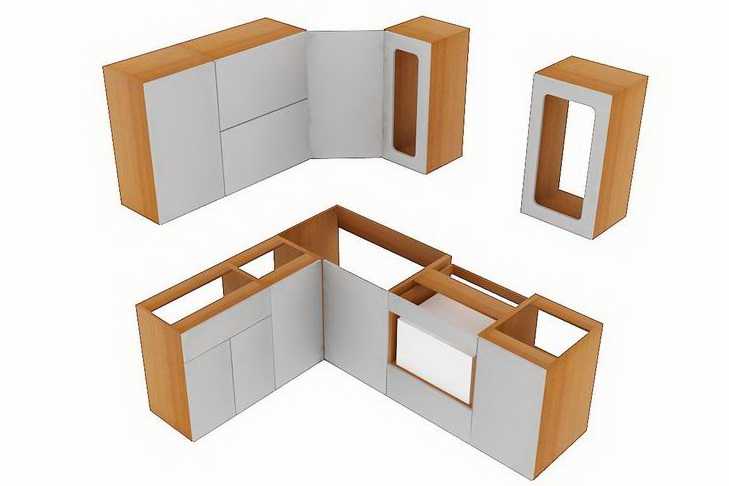

Модели угловых секций

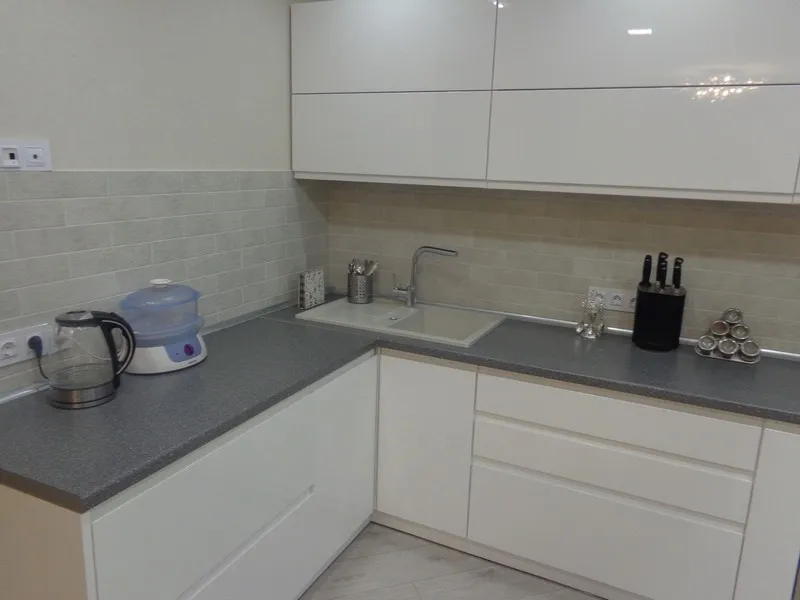

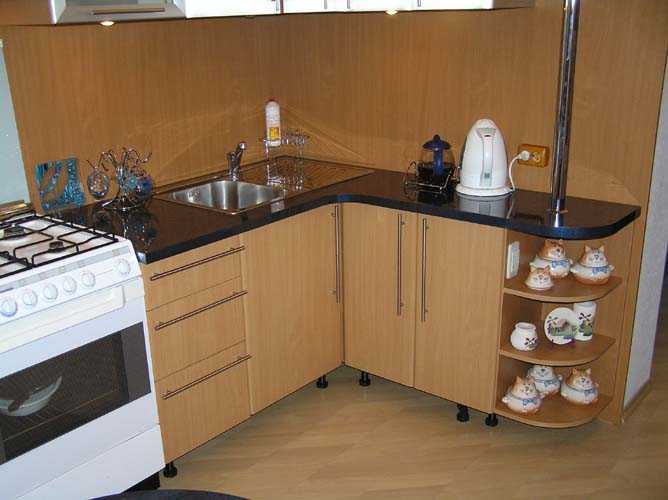

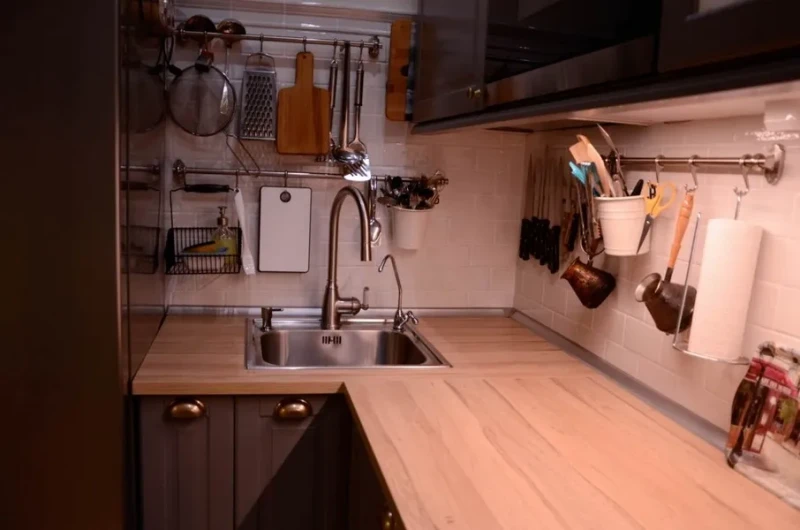

Угловая тумба под мойку со срезанным углом упрощает доступ к раковине — это плюс для любой кухни. Минус такой конфигурации — одна узкая дверца, что неудобно в ежедневном быту. Современный рынок предлагает более практичные системы открывания. Такая тумба занимает больше места, но и система хранения более вместительная.
Дизайнерские функции у угловой тумбы также есть:
Угловая секция составляет соединительную часть мебельной композиции и интерьера.
Это важный узел коммуникаций. Кроме подвода к раковине, часто в тумбе расположена система фильтров, мусорный контейнер, проточный нагреватель, система хранения бытовой химии, овощей.
Г-образная приставная тумба более компактна, что важно при дефиците кухонного пространства
Типовые размеры
Проблемное место угловых модулей под мойку — столешница. Стыки, швы приходятся именно на эту часть кухонного гарнитура, обычно изготовленную из постформинга и ламинированного ДСП. Этот вопрос не актуален для литых столешниц из камня.
До выбора тумбочки с раковиной нужно учесть следующие моменты:
- Площадь, планировка кухни.

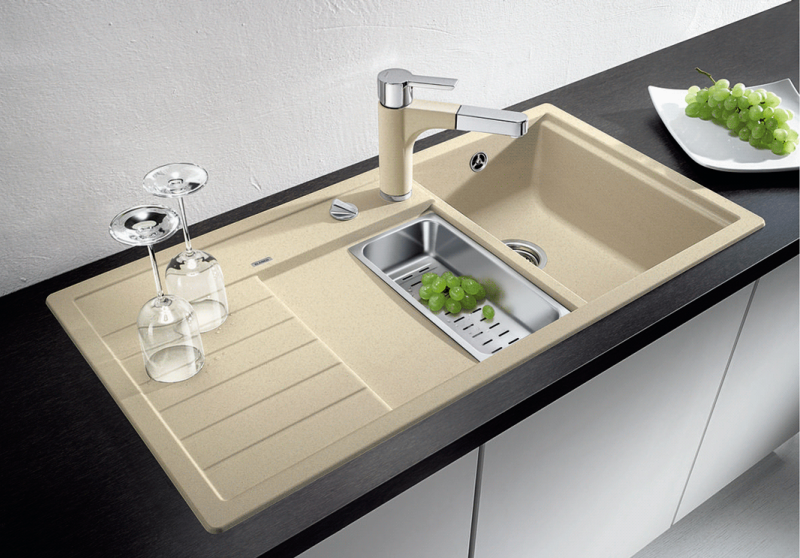

- Размер, форма, способ монтажа мойки.
Мойку необязательно покупать сразу. Стоит просто иметь чертеж с формой и габаритами раковины. При составлении дизайн-проекта предоставьте этот чертеж дизайнеру или консультанту мебельной секции.
Заранее узнайте о плюсах и минусах материала. Учтите, что ЛДСП требует тщательной защиты швов от влаги, так как этот материал склонен к разбуханию от воды.
Определитесь с наполнением тумбы: проточный фильтр, обогреватель, утилизатор мусора. Внутренняя часть позволяет разместить коммуникации или предметы обихода. Если предполагается размещение большого количества девайсов, модель со скошенным углом более удобна.
| Тип углового блока | Размеры |
|---|---|
| с внутренним углом |
|
| со скошенным углом |
Для удобства сборки модули оснащаются ножками высотой 6-10 см. Их можно замаскировать мебельной планкой. |
| с округлым внутренним углом |
|

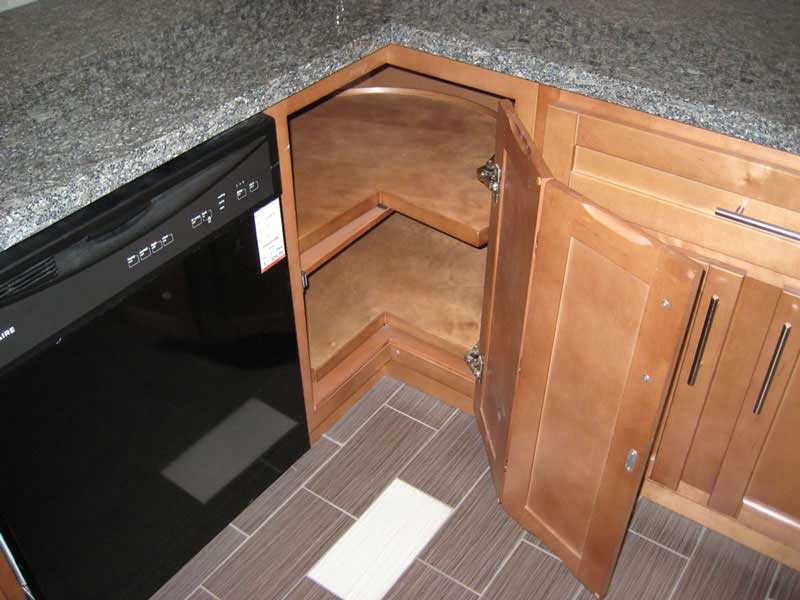

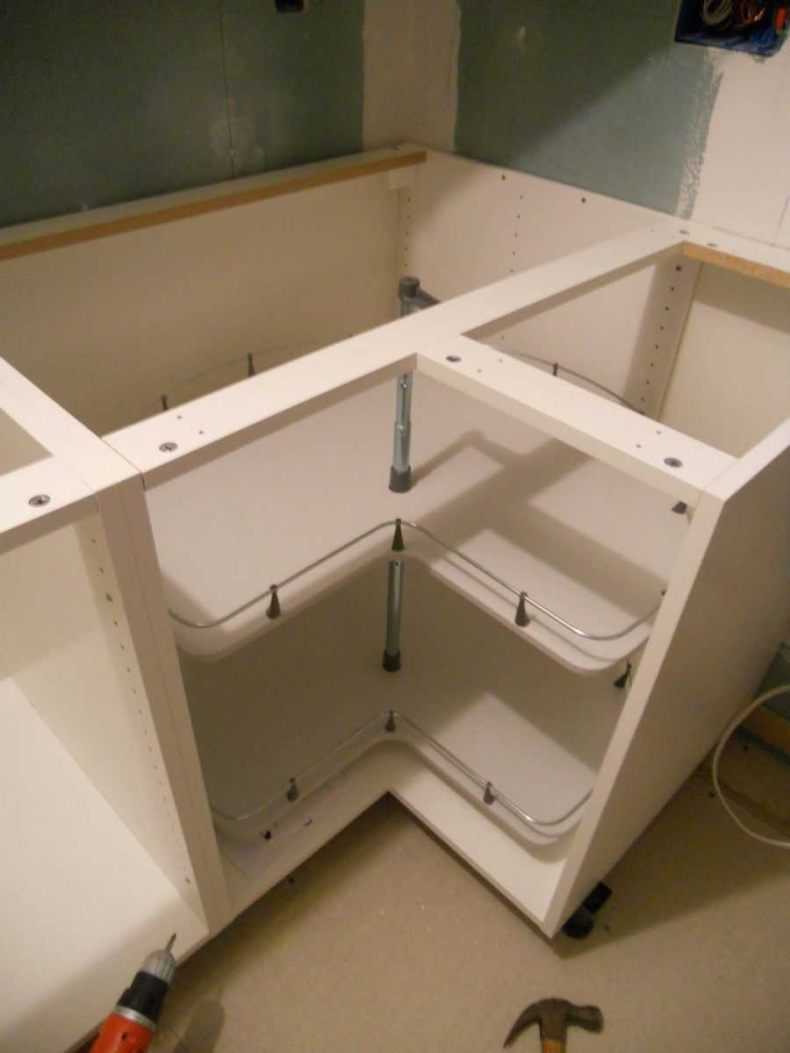

Угловая система хранения
Производители предлагают выдвижные, поворотные корзины, полки, держатели. Можно подобрать конструкцию под любые потребности и под различную площадь кухни.
Фурнитура
Классическое решение для составного модуля с внутренним углом предполагает наличие двух шкафчиков с отдельными дверями. Распашные модели более практичны в данном случае.
Встречаются варианты с дверью-гармошкой, которая удобна, если внутри совмещенные полки. Она обеспечит хороший обзор содержимого тумбы и удобство доступа к трубам, фильтрам и т. д.
Материалы
Угловой стол под мойку может быть изготовлен из следующих материалов:
ЛДСП. Плиты производятся из прессованных древесных отходов, покрываются пластиковым ламинатом. Торцы обрабатываются кромкой.
МДФ — более дорогой и качественный материал. В отличие от ДСП, МДФ производится из древесного сырья, прессованного под вакуумом. Плита обшивается постформингом, шпоном либо окрашивается.
Из МДФ и ДСП производят фасады и столешницы. Срезы, торцы нуждаются в качественной влагозащитной облицовке.
Массив дерева. В экологичности дереву нет равных. А вот практичность зависит от качества просушки, распила, обработки и подгонки. Лаки, пропитки оберегают деревянные секции от влаги, перепадов температур.
- Стекло и пластик. Стеклянные поверхности выглядят стильно и выразительно. Края обрамляют алюминиевой кромкой. Такие поверхности восприимчивы к механическим повреждениям и загрязнениям.
- Натуральный, искусственный камень. Каменные столешницы прочны, устойчивы к высоким температурам, влажной уборке. Цена вопроса скорее премиум, чем эконом.

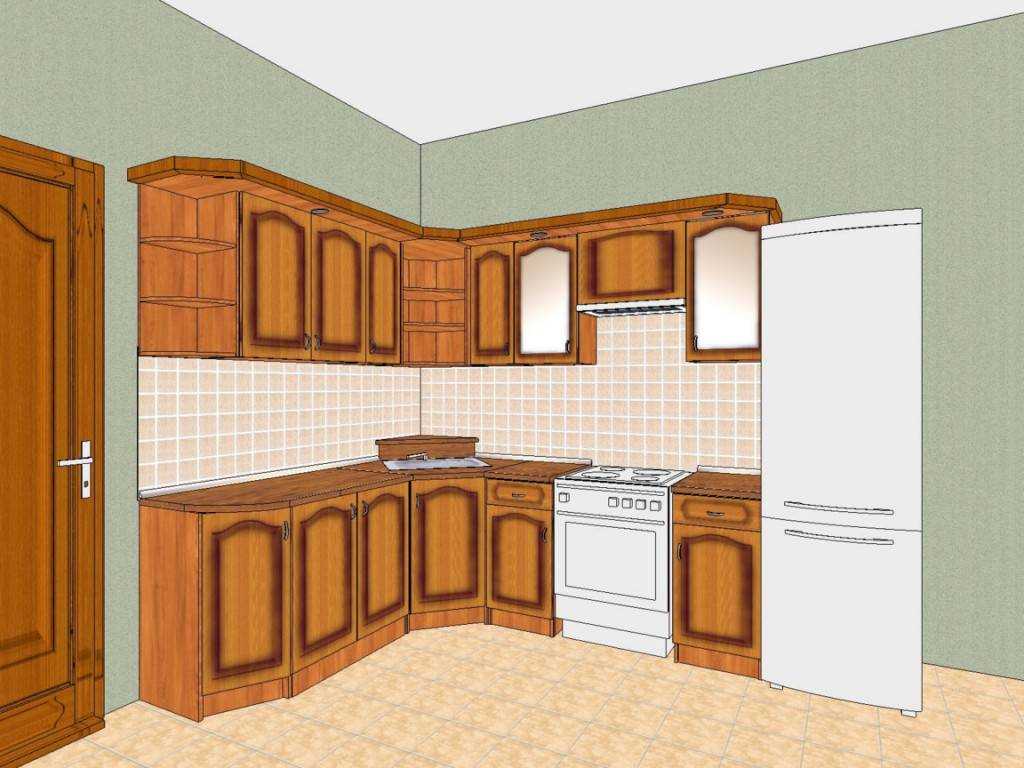

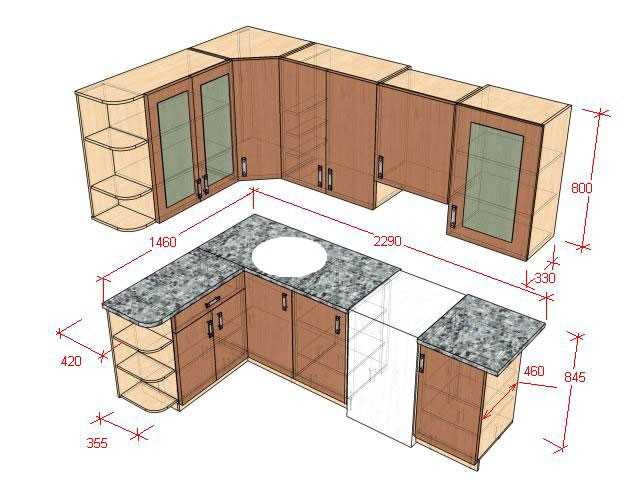

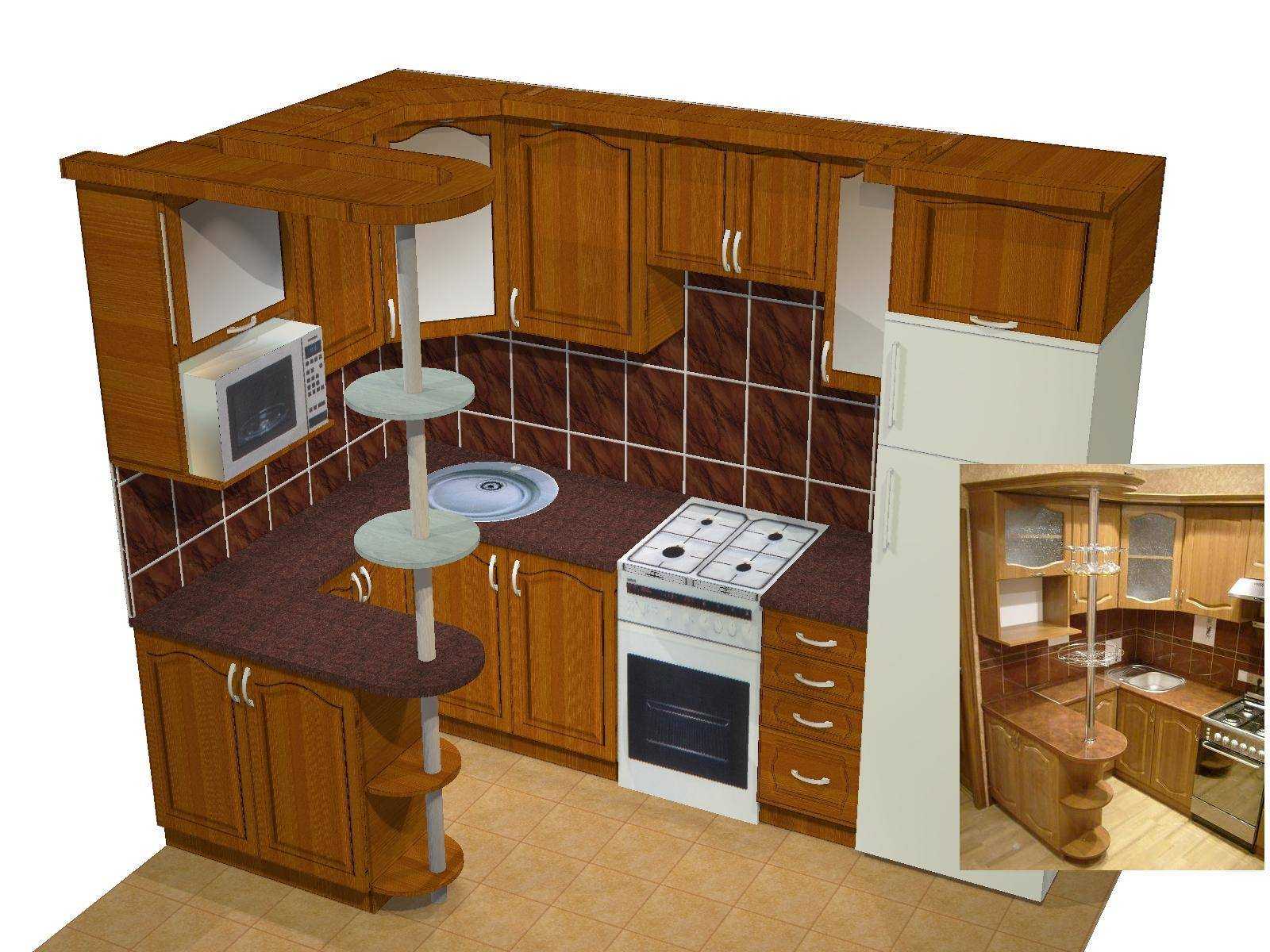

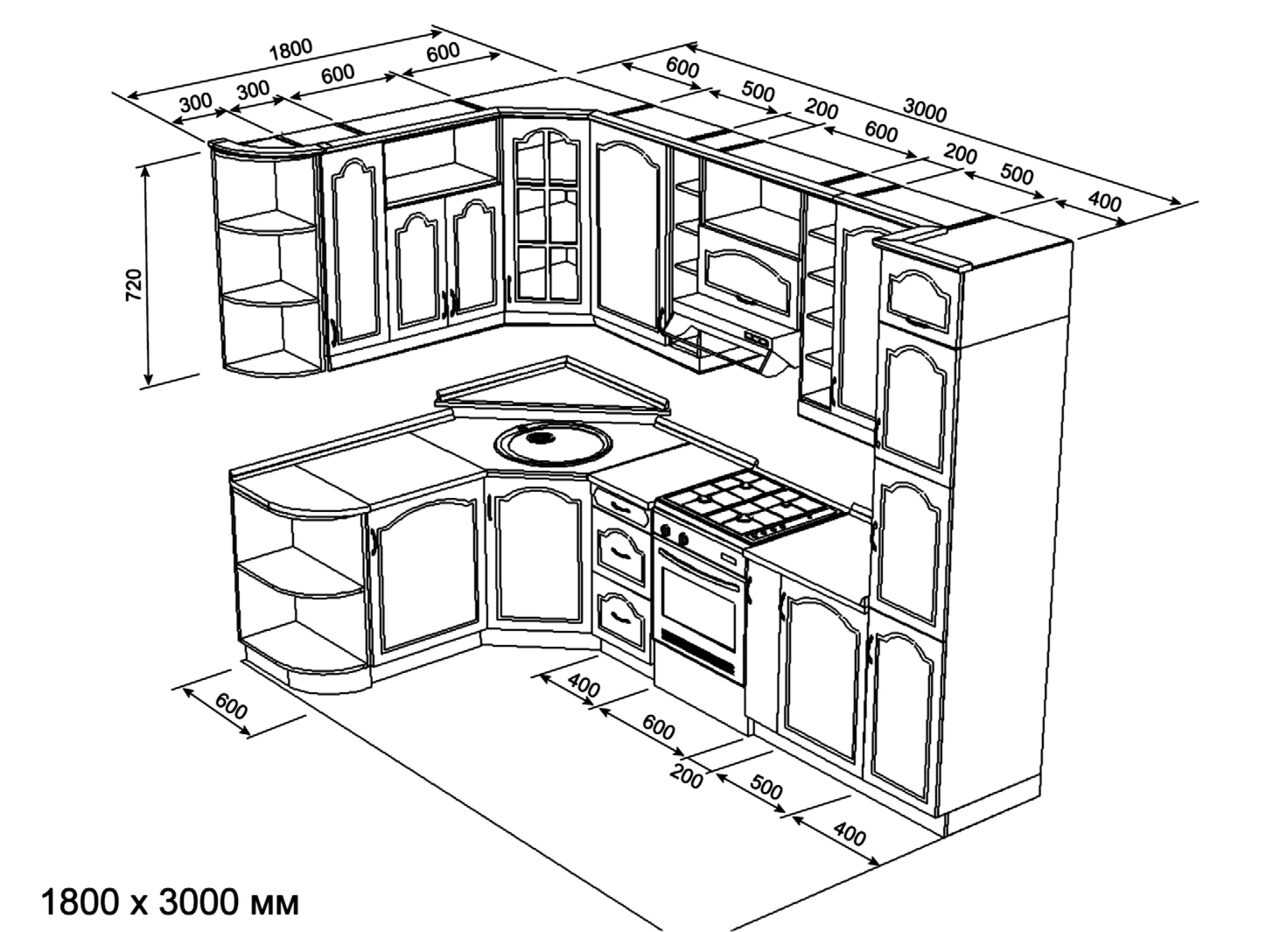

Чертежи для самостоятельного изготовления
Стандартные гарнитуры удобны, если предполагается устанавливать их в кухню среднего размера. Когда же нужно обставить малогабаритное или нестандартное по планировке помещение, стоит задуматься о мебели с индивидуальными размерами. Ее можно заказать специалистам или изготовить самостоятельно.
Во втором случае потребуется сначала создать план-проект, проведя следующие мероприятия:
- Измерить кухню (стены, пол, периметр).
- Нарисовать на листе бумаги вид комнаты сверху используя полученные размеры в масштабе 1:10.
- Отметить на чертеже расположение инженерных коммуникаций.
- Разместить виртуально бытовую технику.
- Проверить, достаточно ли места для открывания дверей, выдвижения ящиков, отодвигания стульев и перемещения между функциональными зонами.
После выполнения всех измерений можно определить, шкафы каких габаритов потребуются для конкретной кухни, а также решить, будут ли нужны пеналы, напольные или навесные конструкции.
Мнение эксперта
Ольга Коваленко
С 2010 года занимаюсь дизайн-проектированием интерьеров и архитектурным проектированием
Существует много компьютерных программ, в которых можно создать чертежи идеального расположения шкафов в пространстве кухни. В эти редакторы нужно лишь ввести данные измерений и получить результат.

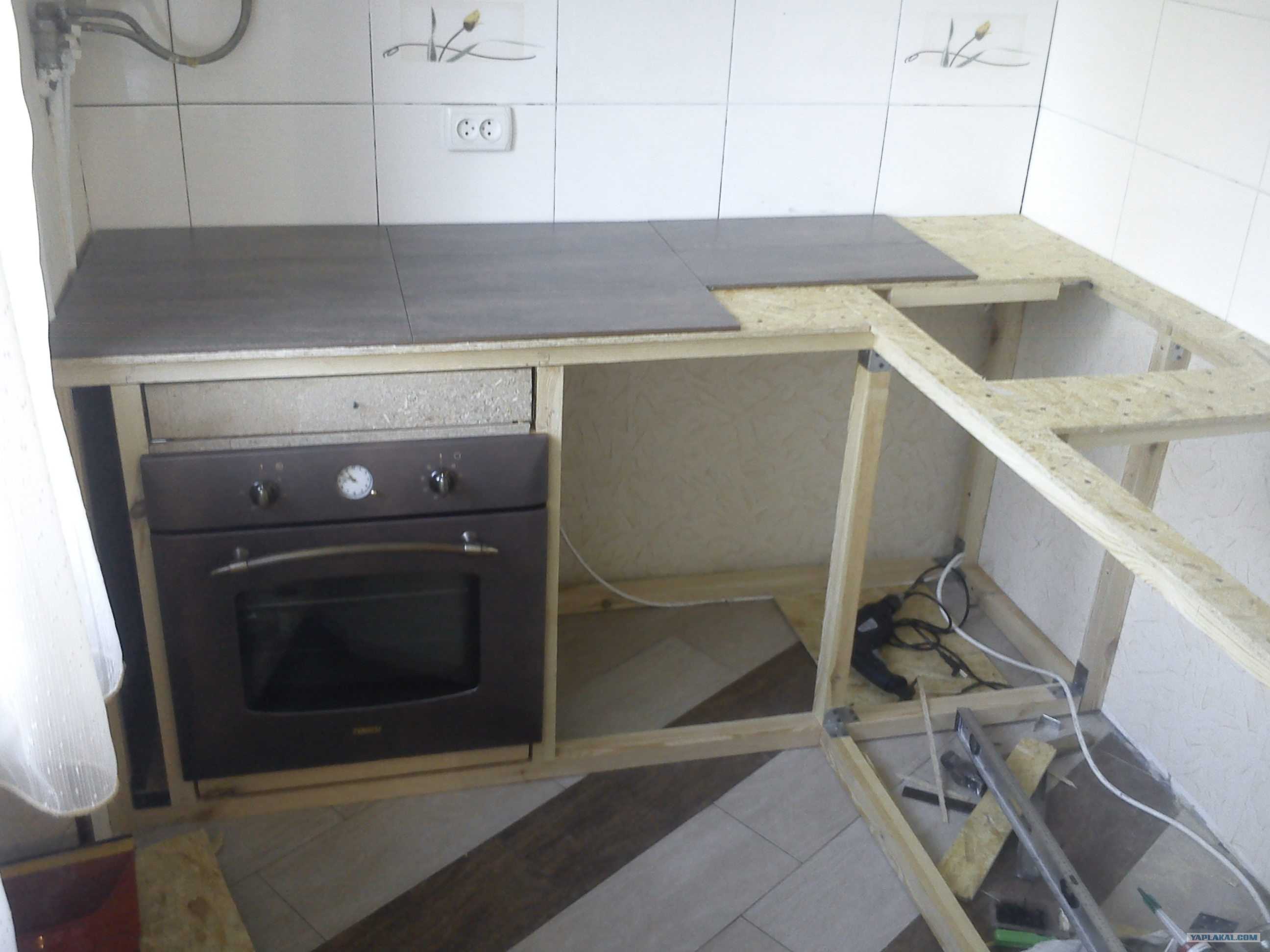

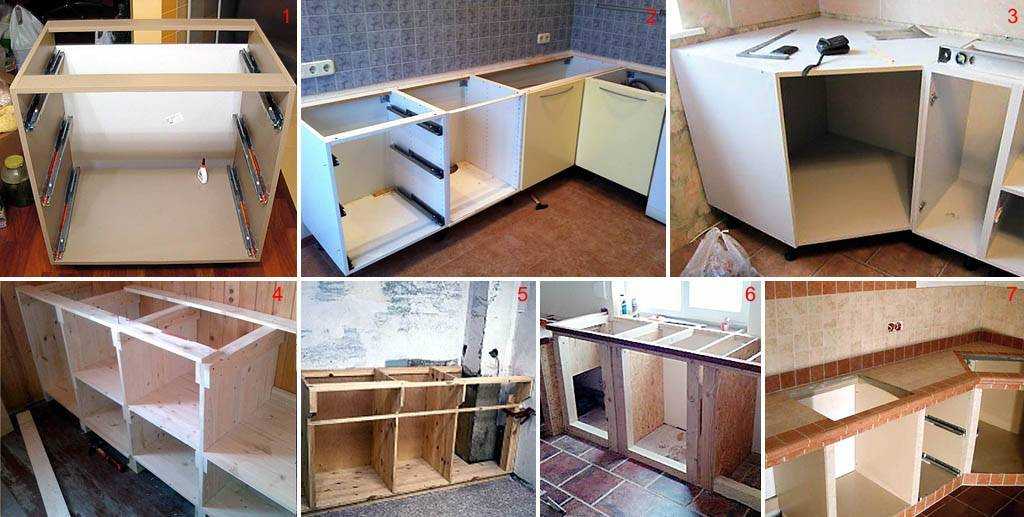

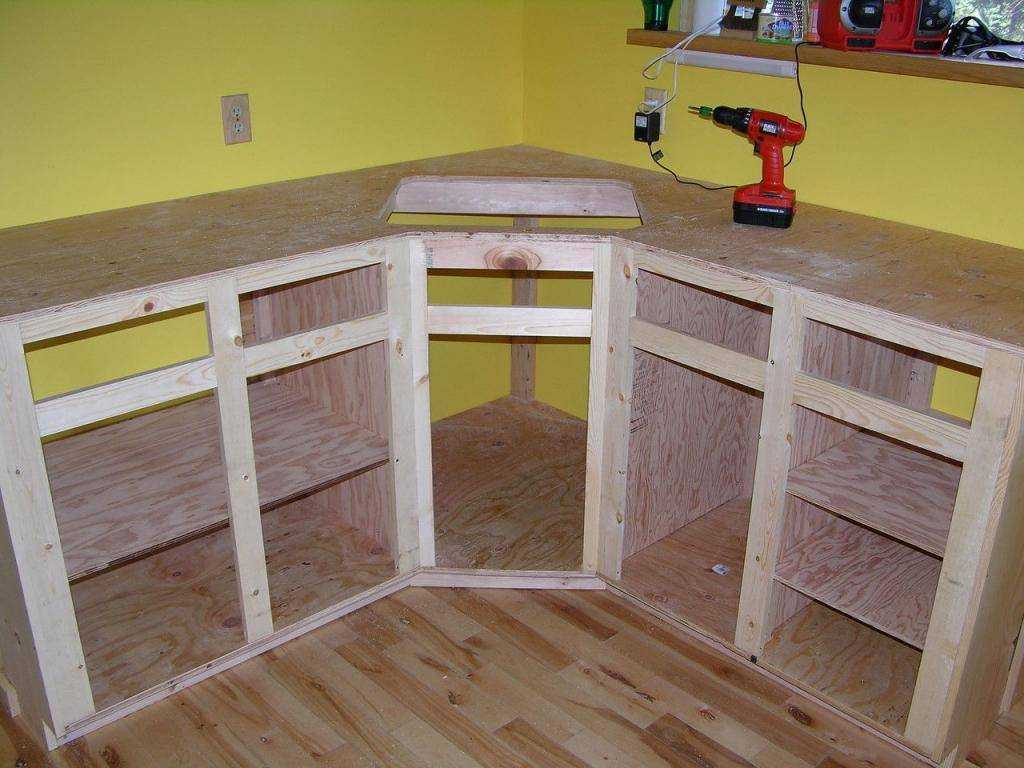

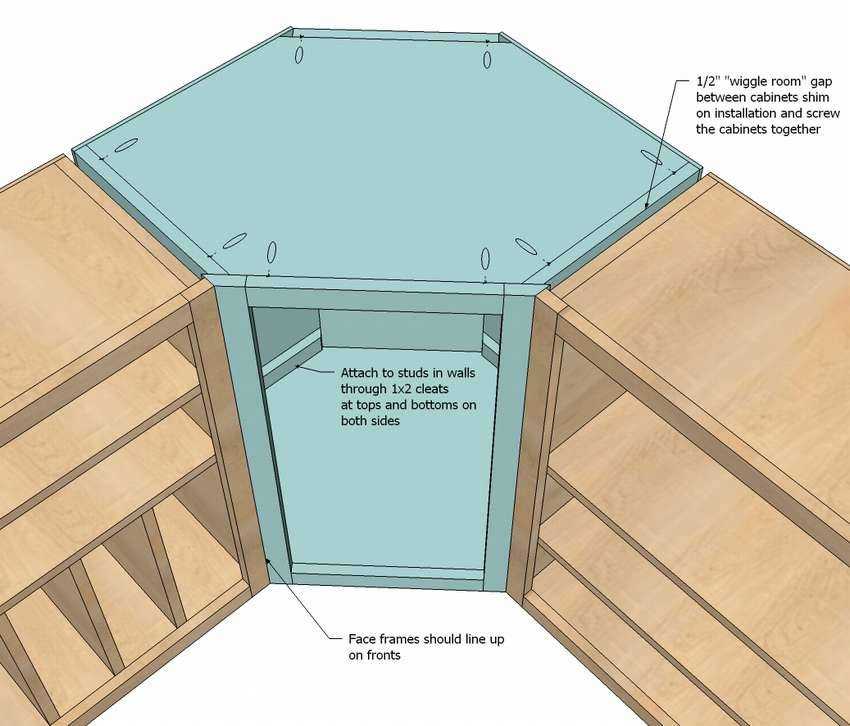

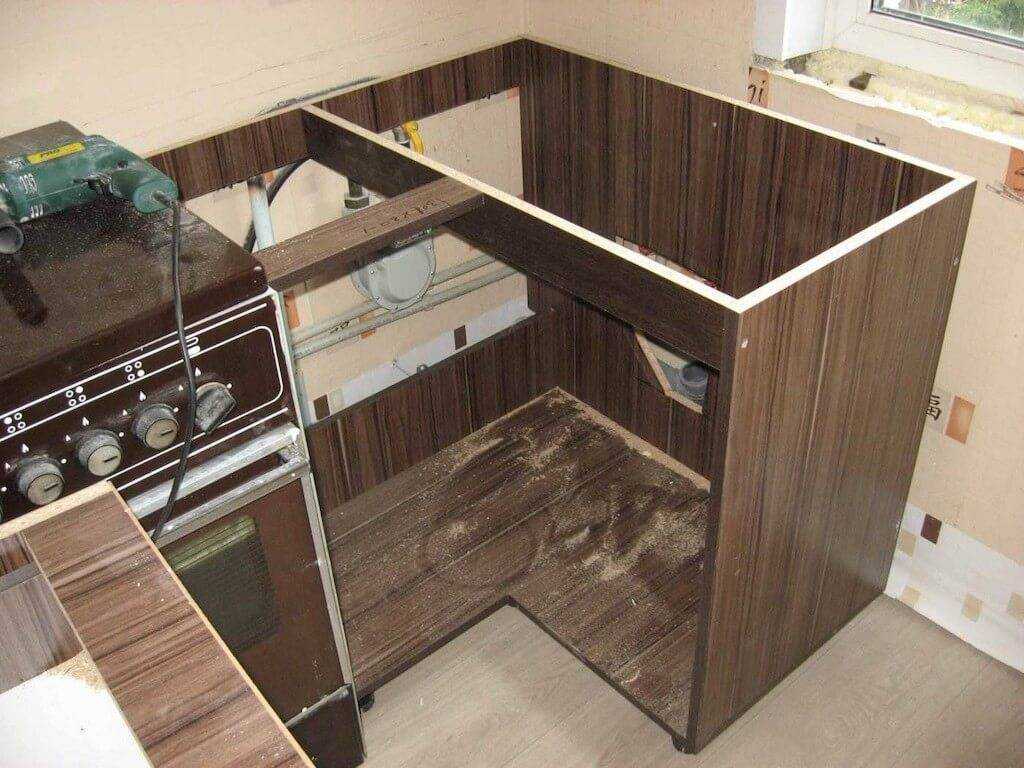

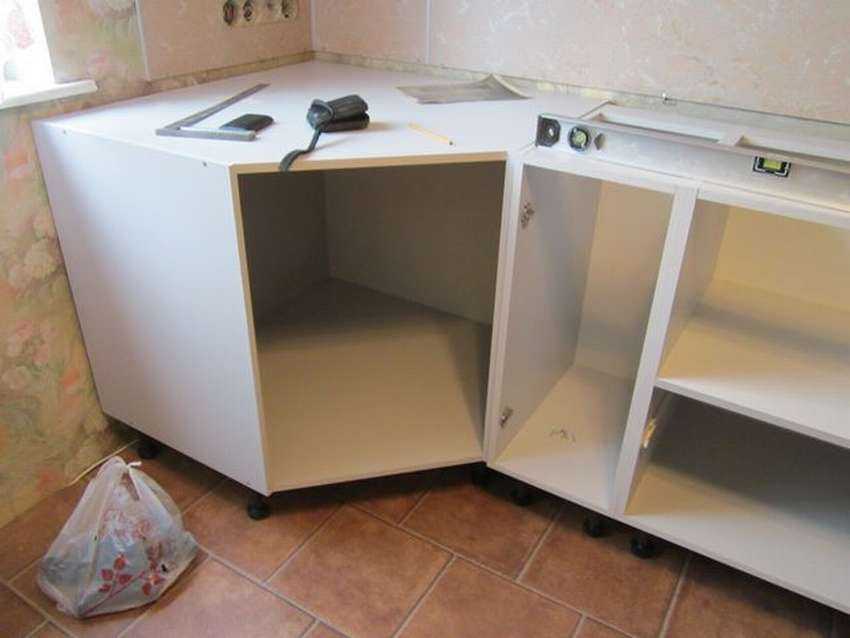

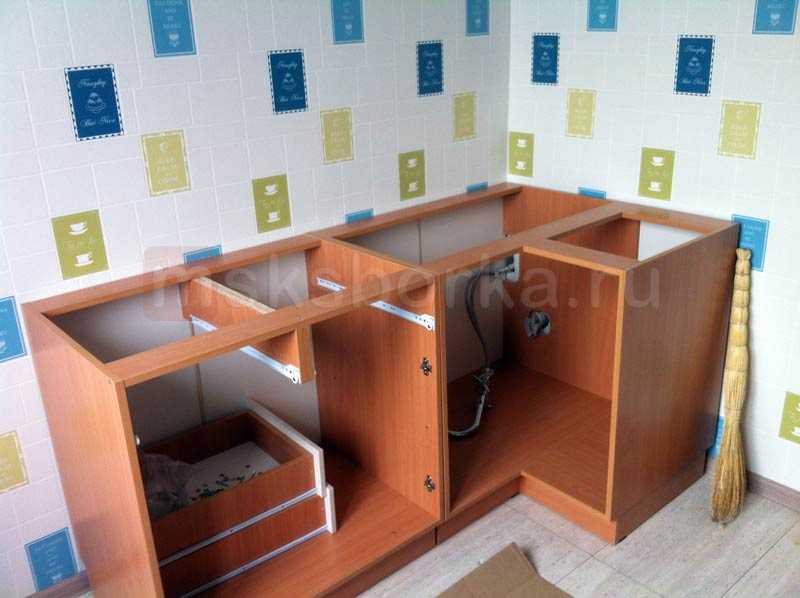

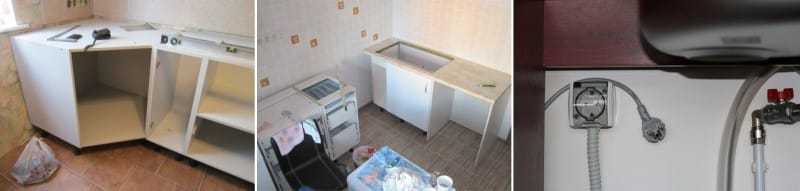

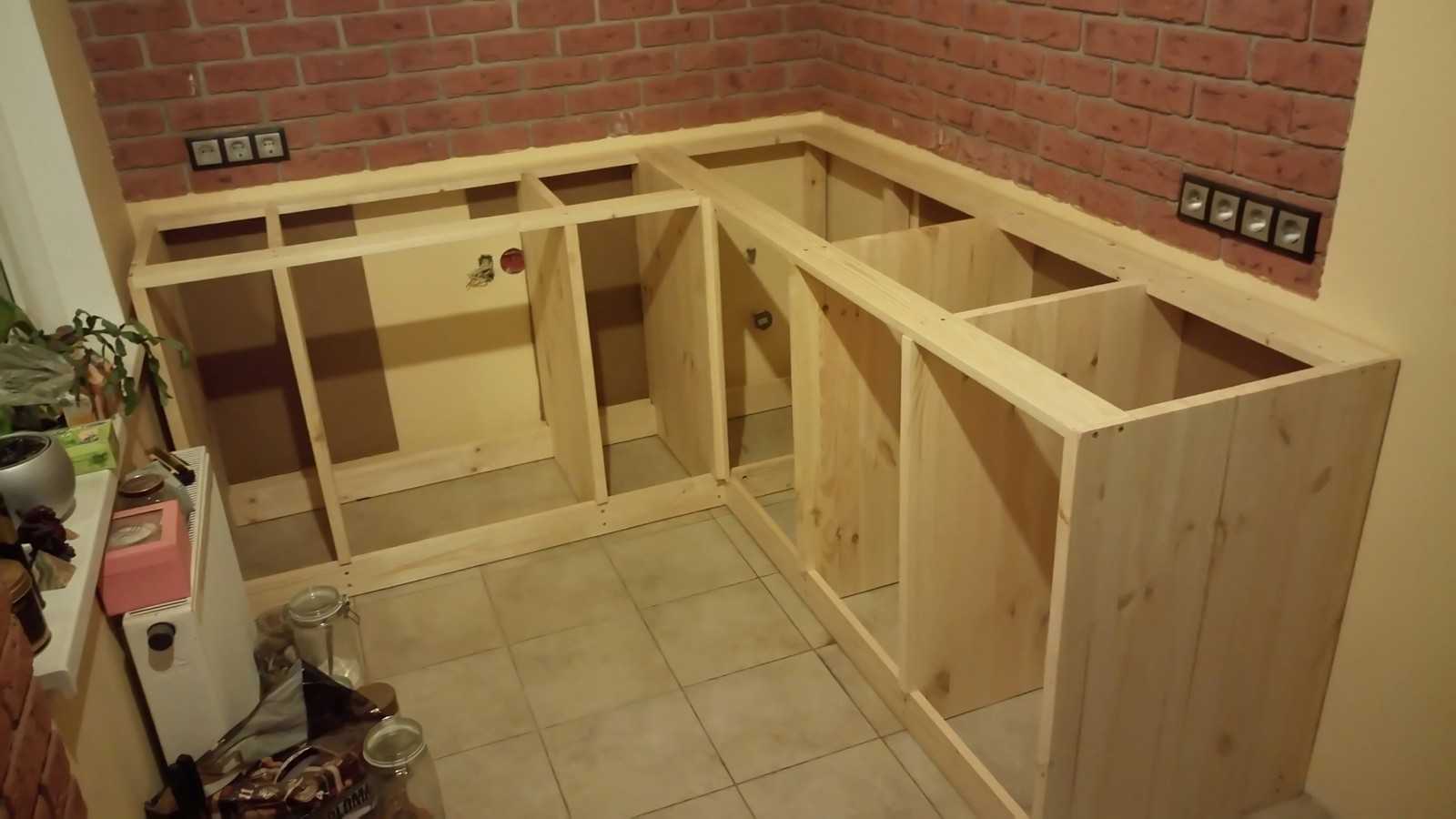

Этап 4. Собираем угловую тумбу
Когда чертеж будет полностью готов и уточнен, а все элементы для сборки – подготовлены, начинают самый ответственный этап – сборку угловой тумбы с мойкой. Ее всегда собирают первой, а потому процесс проводится с максимальной ответственностью и тщательностью. Затем уже на основе установленной угловой тумбы можно сделать готовый гарнитур, присоединяя к ней соответствующие элементы.
Основными конструкционными нюансами угловой тумбы являются:
- Отверстие в столешнице (почти всегда эта тумба выполняется с мойкой);
- Отверстия в боковой или задней стенке для прохождения трубопроводов, подающих воду к раковине, под отвод слива.
Эти отверстия необходимы, если угловая тумба с мойкой имеет задние и боковые стенки из ДСП или ДВП. Но возможен также и вариант, когда боковые стенки в этом элементе не предусматриваются, а жесткость обеспечивается специальными соединительными стойками.

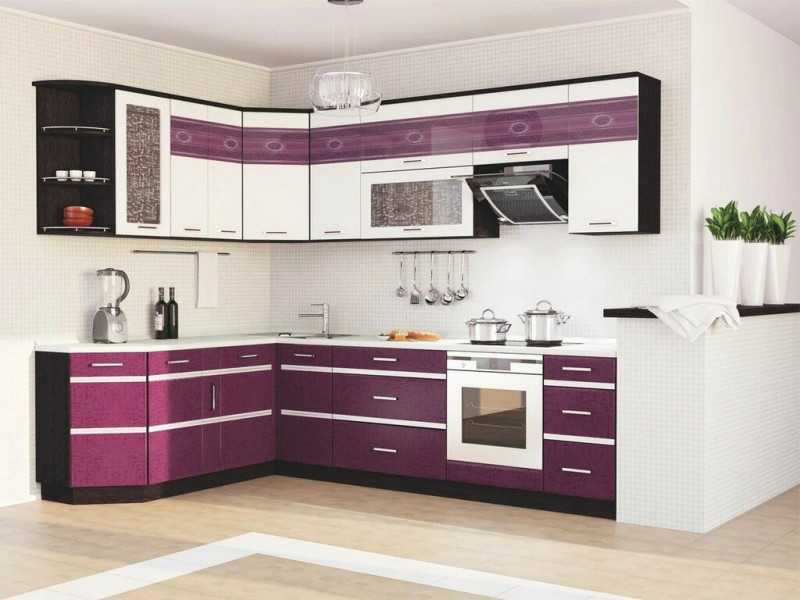

Размеры и виды угловых кухонных шкафов

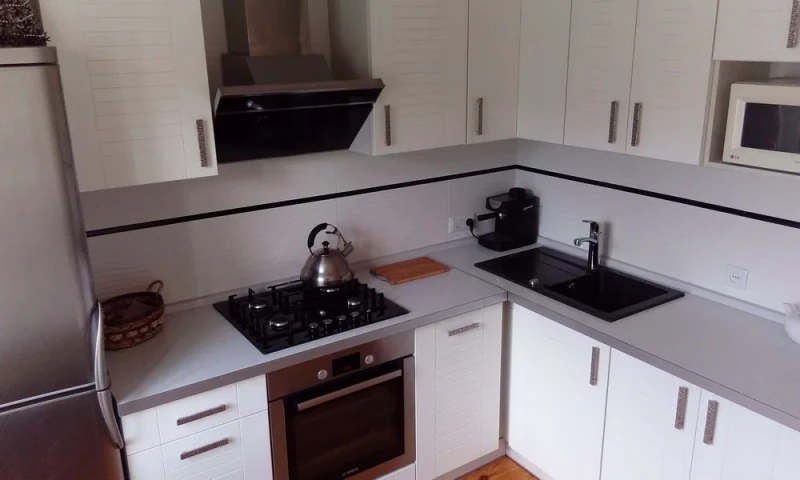

Угловые шкафы для кухни давно снискали популярность, так как они имеют ряд преимуществ. Популярность этого вида мебели способствовала тому, что появилось несколько вариантов изделий, каждый из которых подходит для определенных целей.
Чтобы на кухне было удобно готовить и находиться, важно уделить внимание выбору типа шкафов и распределению посуды и еды на полках. Преимущества угловой мебели:
Преимущества угловой мебели:
- Универсальность. Угловые напольные и навесные изделия подойдут для любой кухни. В большом пространстве они позволят оборудовать удобный угол, а в маленьком позволят установить кухонный гарнитур вдоль двух стен.
- Эргономичность. Конструкция позволяет обустроить небольшой уголок, где все будет под рукой от плиты до мойки и необходимого инвентаря.
- Большое количество вариантов. Сейчас выпускаются самые разнообразные модели, с полками, с ящиками или для мойки. Дополнительная фурнитура позволяет обустроить изделие так, чтобы все необходимое было под рукой именно в рабочем уголке.
Сильно заставленные полки не украсят интерьер комнаты.
Дизайнеры предлагают множество видов угловой кухонной мебели:
- Классическая трапеция с полками и одной дверцей. Это самый первоначальный вид углового шкафа. Одна дверца делает узким пространство входа, за которым располагаются более широкие полки. Из-за этого изделие не очень удобно использовать.
- С двумя распашными дверцами. Позволяет более сильно открыть обзор полок. Такая модель может быть напольной и навесной. Обычно имеет Г-образную конструкцию полок. Также может иметь внутри полукруглые полки.
- С двойной дверцей – гармошкой. Он так же как и распашной, позволяет более сильно открыть полки, что дает возможность использовать их в полной мере.
- Карусель. Этот вариант не имеет дверцы, а поворачивается вокруг своей оси. Благодаря этому легко получить доступ к любому месту полки. Эта конструкция наиболее удобна для напольных моделей.

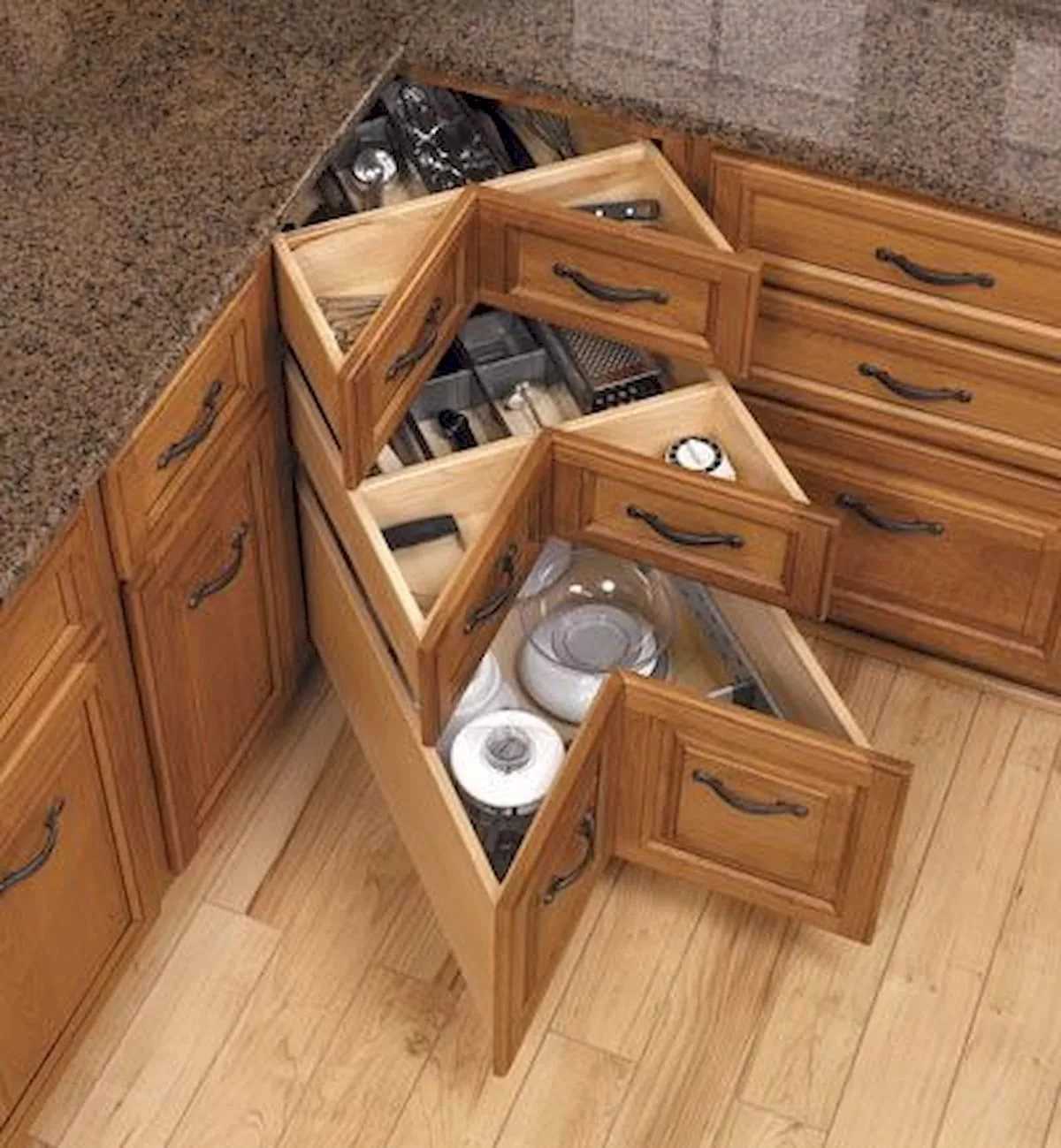

- Шкаф с ящиками. Под него изготавливаются специальные угловые ящики. Выдвижные механизмы позволяют получить доступ ко всему пространству.
- Шкаф-пенал. Обычно имеет распашные двери, устанавливается на пол.
Напольные тумбы для кухни созданы для крупногабаритных предметов, которые сложно доставать из навесных шкафчиков.
Угловые модели шкафов имеют стандартные размеры полок и ящиков, что позволяет подобрать их к кухне любых габаритов. Также это позволяет установить и мойку. Последнее дает возможность оперативного доступа к воде с любого конца кухни.
Выбирая необходимый предмет мебели, следует заранее продумать систему открывания кухонных шкафов.

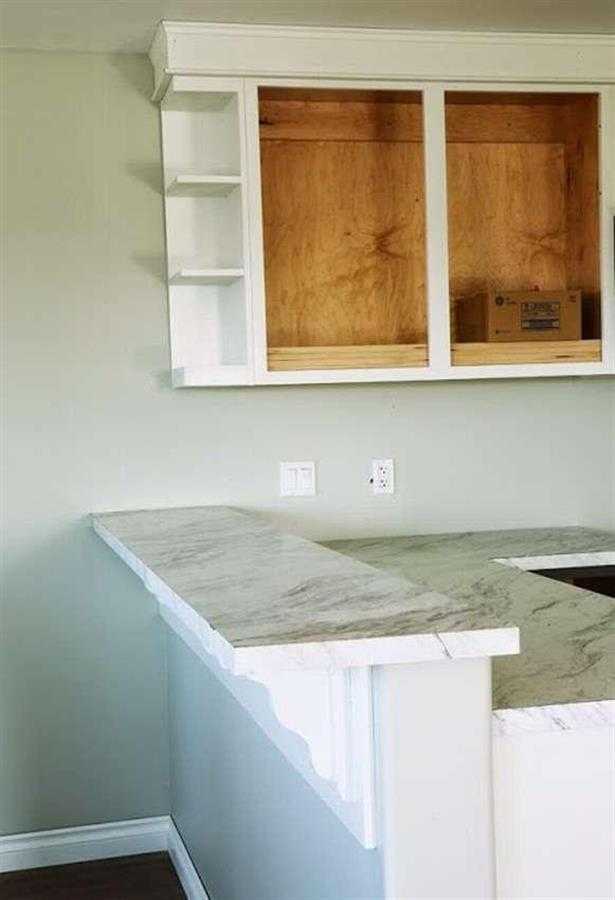

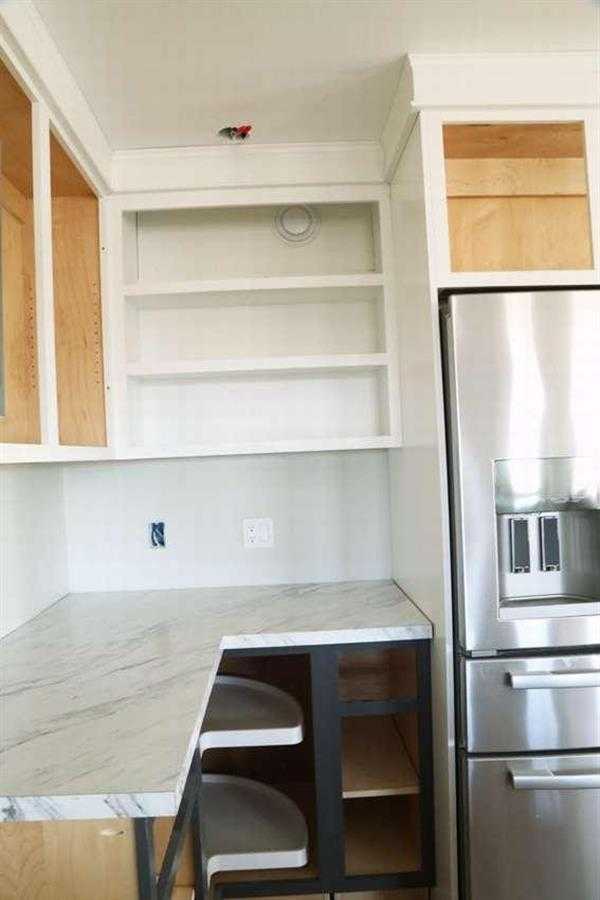

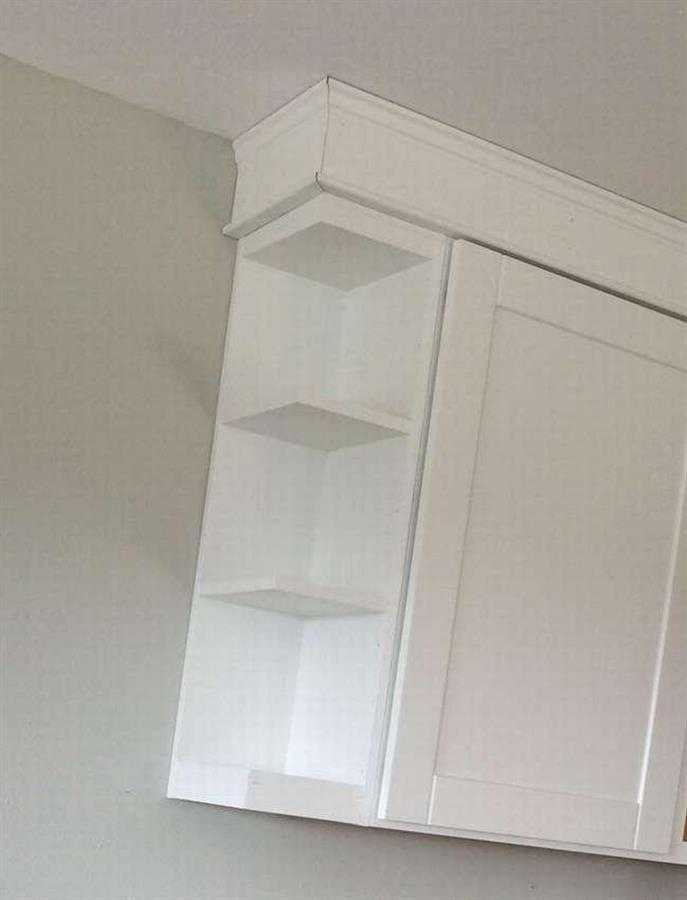

Открытая угловая полка на кухню своими руками — Чертежи с размерами
Подобная конструкция гармонично закрывает боковую стенку подвесного шкафа и добавляет пространства для размещения декоративных элементов.
Это очень простая модель.
Два отрезка фанеры, размер которых соответствует размеру шкафчиков, соединяются под прямым углом:

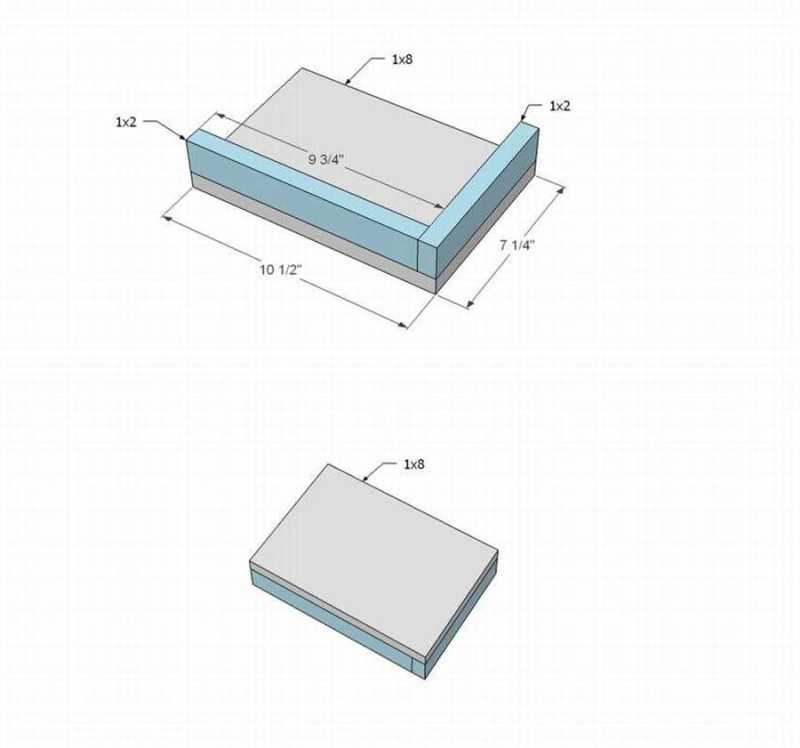

Верхняя и нижняя полки дополнительно усиливаются:
Усиленные полки соединяются со стенками:
На равном расстоянии крепятся еще две полки:
Вся конструкция, окрашенная в цвет фасада, крепится к подвесному шкафу:
Источник фото: www.ana-white.com/2014/04/plans/open-shelf-end-wall-cabinet
Читать полностью (ссылка)
Разные варианты схем для угловых шкафов
Чертеж углового шкафа с полками
Типичный интерьер углового шкафа включает в себя стеллажи с полками с одной стороны и вешалку для одежды с другой. Но тебе не всегда нужен гардероб. Например, для гостиной или детской комнаты более уместно оформить угловой шкаф-купе с габаритными размерами, имеющий в комплекте полку. Кстати, если кухня достаточно просторная — в нее также можно установить такой модуль.
Внутренняя конструкция включает внутреннюю перегородку. Это разделяет пространство на две области, одна с длинными полками, которые уходят вглубь комнаты, а другая с отдельно стоящим шкафом. В одном из углублений шкафа можно построить ящики, если вам нужно место для хранения мелких предметов.
Чертеж углового шкафа с антресольной полкой
Такая схема заполнения интерьера угловой витрины достаточно универсальна. Многие сборные модули изготавливаются из него и могут быть найдены в стандартных шкафах различных производителей.
Дизайн угловых шкафов с глубокой мансардной полкой, секцией для вешалки и полками можно использовать для создания проекта где угодно: в прихожей, спальне, кабинете, детской комнате.
Чертеж гардеробного шкафа с плечиками под одежду
Хорошая идея использовать угловое пространство шкафа полностью для одежды на вешалках.
Этот вариант вполне уместен в просторном коридоре, если полки размещены в отдельном шкафу. Это позволяет расширить функциональные возможности комплекта мебели для прихожей стеллажа для обуви, открытой стеллажи для сезонной одежды, комода для аксессуаров и других мелочей. По-прежнему держать всю верхнюю одежду удобнее в этом отдельном месте, где на самом деле больше ничего нет (ну, может быть, пара полок для обуви, в секции, рассчитанной на длинную одежду).
Схема углового шкафа со штангами под короткую одежду
В комнате мальчика-подростка или в «мужской» спальне есть причина разработать дизайн углового шкафа с полками и двухуровневыми перекладинами для короткой одежды.
Если на вешалках (рубашки, куртки, жилеты, брюки) не так много одежды, можно снять верхнюю планку, заменив ее тремя полками. Аналогично предыдущему варианту.

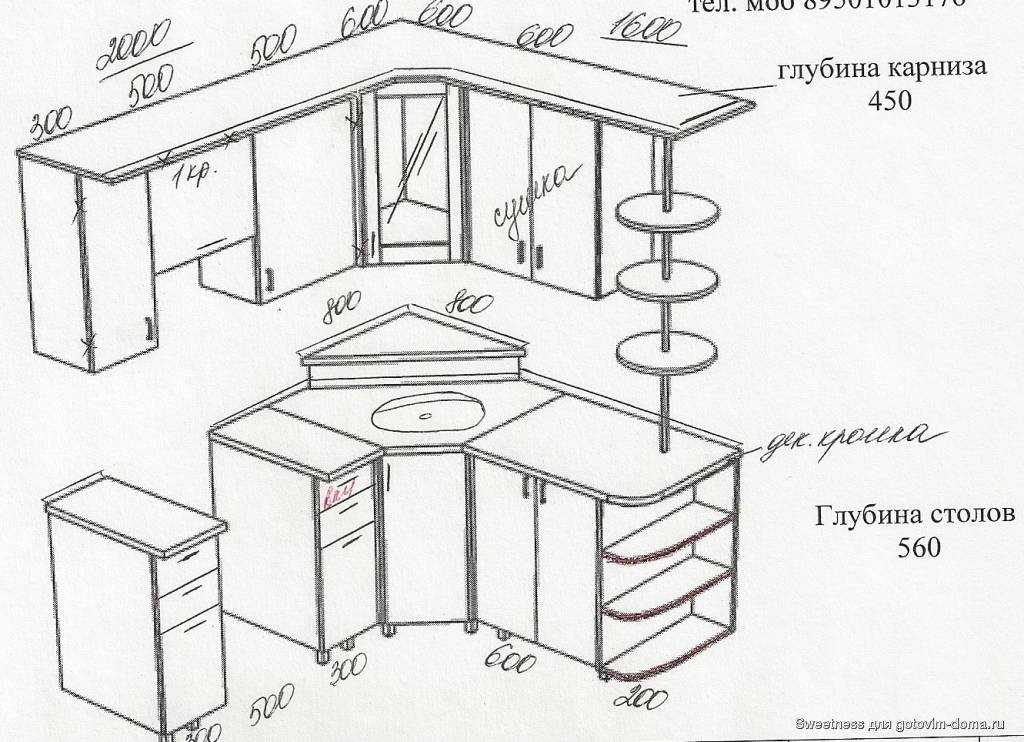

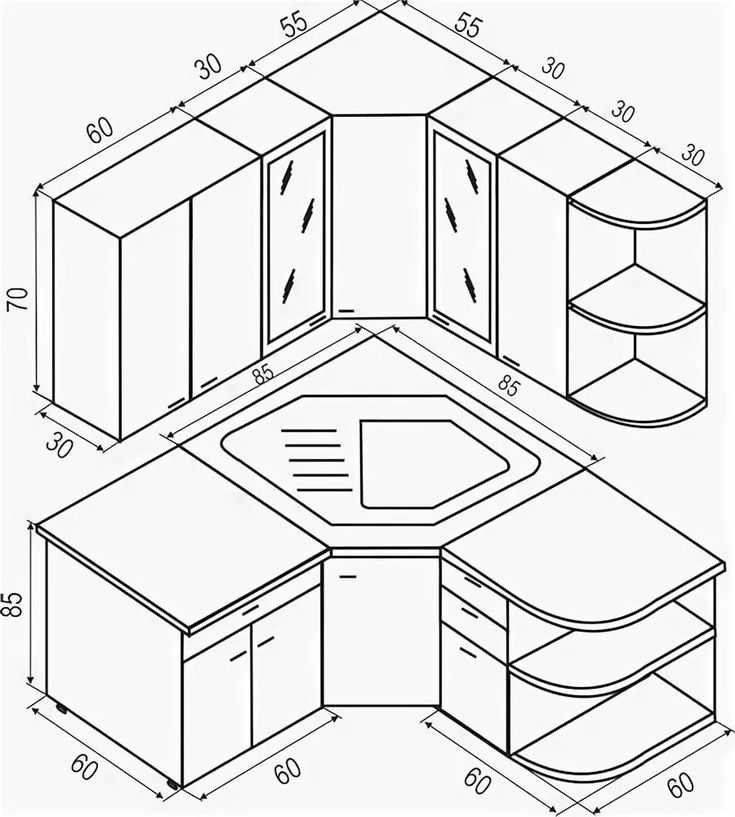

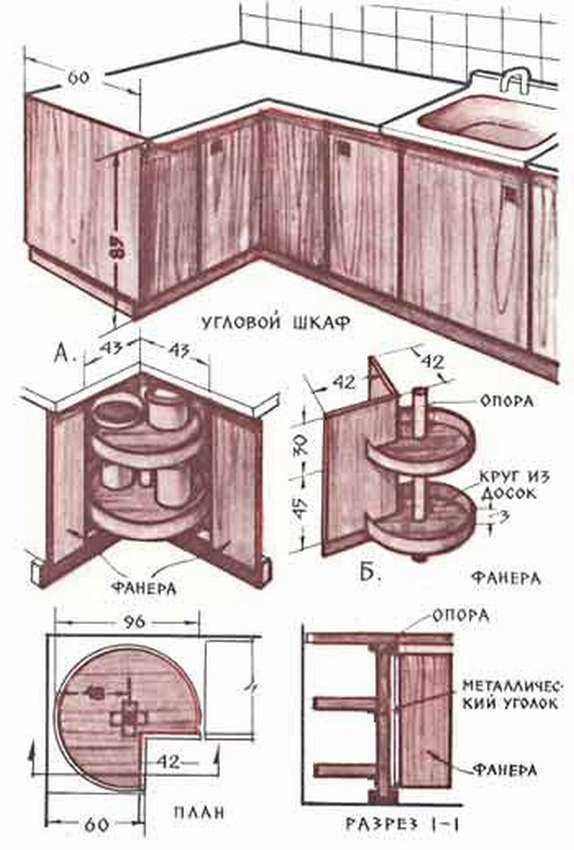

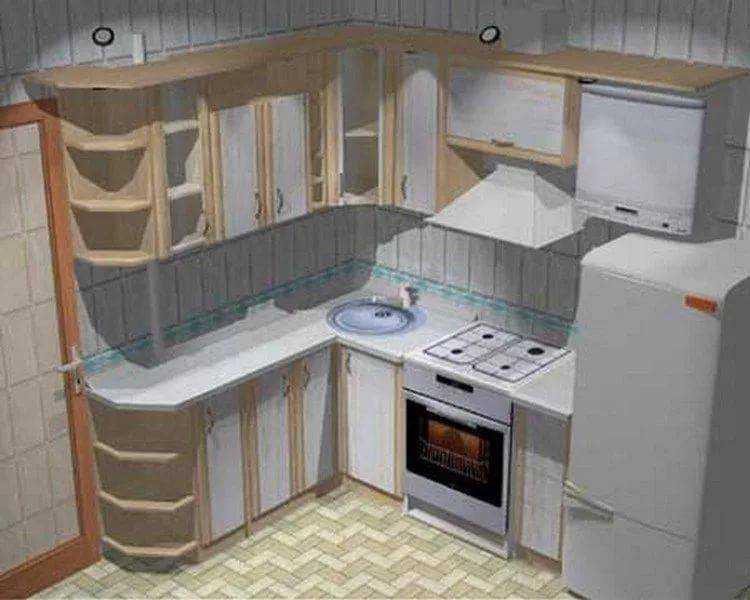

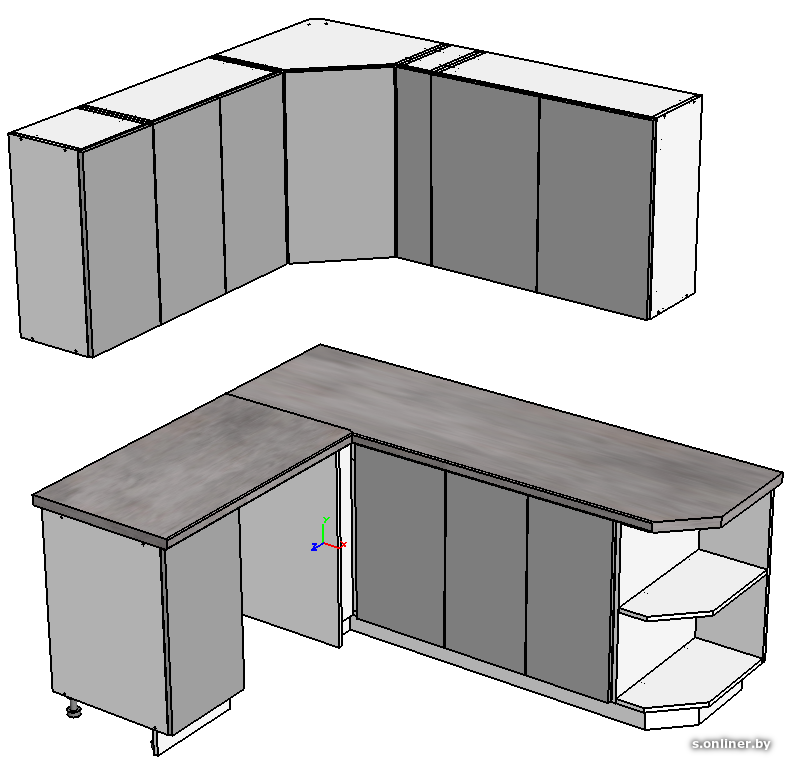

Угловой кухонный шкаф — схема
Угловые кухонные шкафы могут иметь различные размеры, они бывают разных типов, и есть различные конструкции, которые могут быть сделаны в соответствии с. При выборе размера необходимо сделать правильные измерения, а также рекомендуется составить диаграмму кухни, чтобы не ошибиться с выбором. При этом учитываются рекомендации, учитываемые при проектировании и измерениях:
Толщина полок выбирается в зависимости от предметов, которые будут там храниться. Рекомендуется показать на схеме, будет ли угловая конструкция содержать световые приборы или специи. Стандартные полки имеют толщину 18 см, а если будут храниться тяжелые предметы, то желательно выбрать толщину 21 см.
Глубина подвешивания ящиков не должна превышать 40 см. Следует учитывать, что уголок, как правило, оснащен элементами для подключения к системам связи, поэтому в угловых шкафах часто невозможно разместить какие-либо крупные объекты, так как здесь прокладываются различные трубы или провода.
Нельзя подвешивать низкий настенный блок, если под ним находится плита
Это особенно важно, если конструкция выполнена из пластика, так как материал начинает плавиться под воздействием высоких температур.Стандартный размер углового шкафа — 60×60 см, ширина передней части — 42 см, глубина в этих размерах — 30 см.
Угловые шкафы считаются отличным выбором для любой кухни. Представлены во многих моделях, поэтому угловые кухонные шкафы и типы дизайна имеют разные размеры
При подборе особое внимание уделяется размеру, чтобы изделия были удобны в использовании и просторны. Сначала рекомендуется создать специальный дизайн кухни, согласно которому вы подберете все элементы, которые будут установлены в этом помещении, а также кухонный шкаф. Каждый проект создается по следующему алгоритму:
Каждый проект создается по следующему алгоритму:
- Измеряя кухню, рассчитайте ширину и глубину углового шкафа.
- Определите высоту напольного шкафа. Он должен быть равен половине роста самого короткого члена семьи или человека, который проводит больше всего времени на кухне.
- Создание эскизов, выбор фасадов и типов угловых шкафов.
- Найдите соответствующий эскиз или создайте свой собственный.
- Дизайн каждой детали: двери, цоколь, стены, полки.
Виды конструкций угловых кухонных шкафов
Использование угловых модулей на кухне является наиболее выигрышной компоновкой интерьера малогабаритного помещения, главная задача – выбрать максимально функциональную мебель, которая идеально впишется в общий дизайн.
В зависимости от конструкции и места расположения выделяют следующие виды кухонных угловых шкафов:
- навесные;
- напольные;
- угловые пеналы.

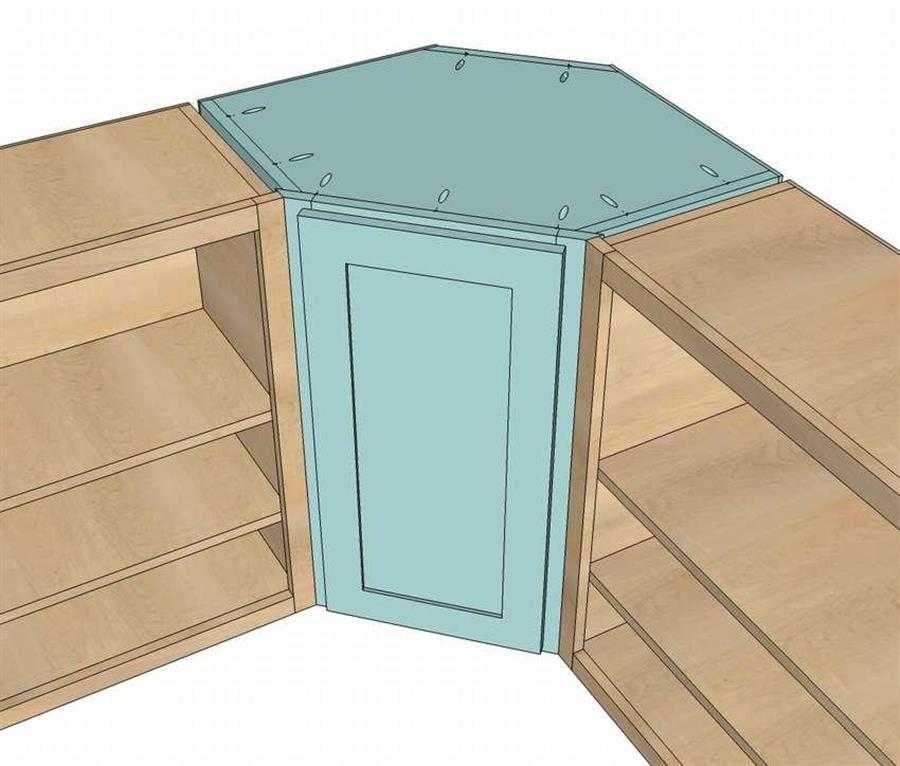

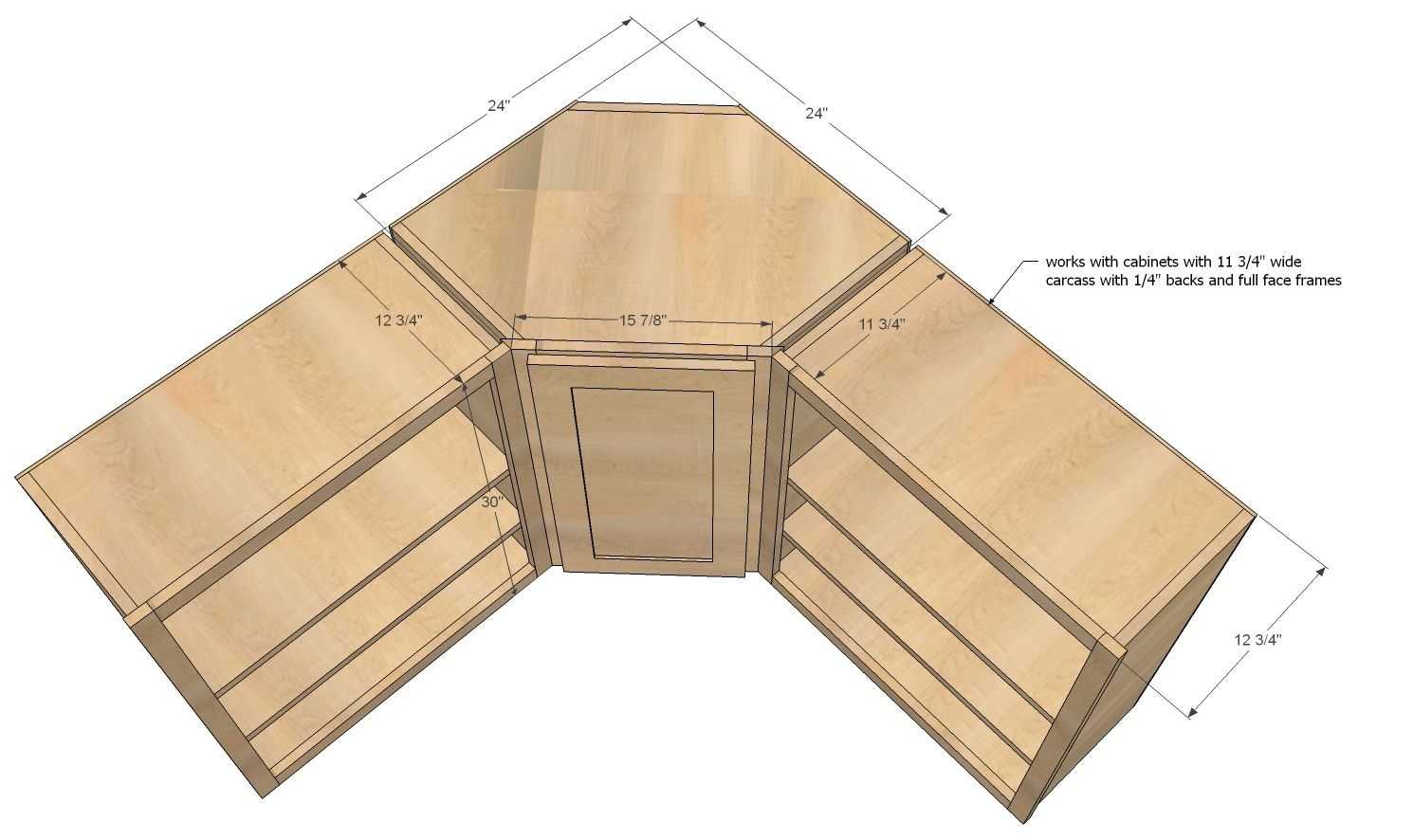

Верхние навесные угловые модули кухонного гарнитура
Навесные модели используются в качестве составного элемента верхнего ряда кухонного гарнитура. Верхний угловой шкафчик крепится на двух смежных стенках. Исходя из формы, навесные модули подразделяют на прямые, Г-образные и трапециевидные модели. Две последние конфигурации получили наибольшее применение.
К Г-образным модулям прочие предметы меблировки верхнего ряда пристыковываются боковыми стенками. При присоединении других составных элементов кухонного гарнитура к прямому навесному шкафу образуется стык под углом 900. Шкаф-трапеция обладает свойством состыковываться с любыми видами модулей.
Шкафчики, монтируемые на стену, характеризуются компактными размерами, стандартная глубина изделия составляет 30-35 см, ширина 60х60 см. Навесные конструкции используется для хранения посуды, сыпучих продуктов, специй. Также в угловой верхний модуль кухонного гарнитура можно встроить вытяжку.

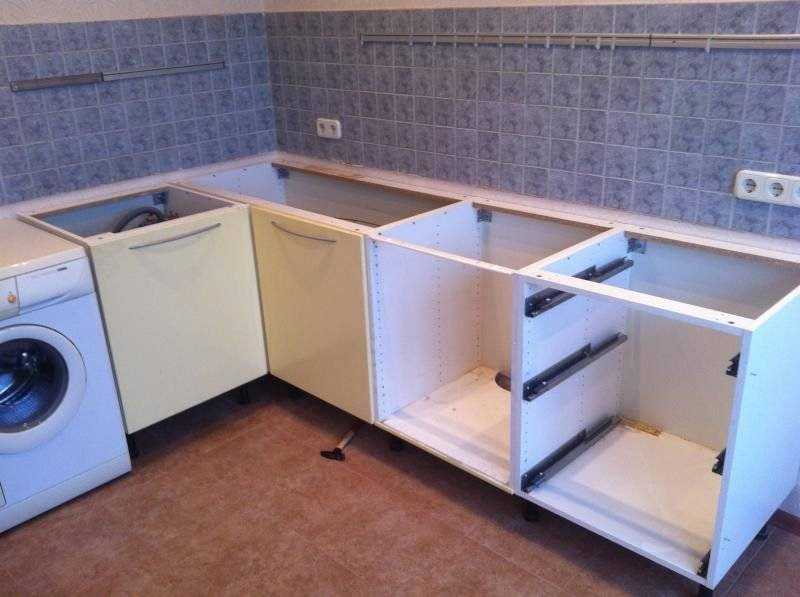

Нижние угловые тумбы
Напольные тумбы входят в состав нижнего ряда кухонного гарнитура и устанавливаются под верхним угловым модулем. Мебель используется для хранения более тяжелых и габаритных предметов домашней утвари.
В зависимости от конфигурации напольные угловые тумбы подразделяют на такие виды:
- стыковочные;
- Г-образные;
- трапециевидные.
Фасадная часть стыковочной тумбы представляет собой панель, состоящую из двух частей. Одна из них выполнена в виде дверок, вторая – глухая. Недостатком стыковочного модуля является ограниченный доступ к дальнему пространству полок, расположенных за глухой поверхностью.
В Г-образных моделях составные части тумбы располагаются перпендикулярно друг к другу. Передняя панель модуля, как правило, оснащается дверцами «троллейбусного» типа, которые в открытом состоянии предоставляют свободный доступ к содержимому полок.
Трапециевидные нижние шкафы характеризуются наибольшей вместительностью. Форма тумбы представляет собой прямоугольник со скошенным углом.
В зависимости от особенностей конфигурации за фасадом напольного углового модуля может скрываться бытовая техника и разные типы систем хранения. Довольно часто в напольные тумбы монтируют мойку либо варочную поверхность.
Угловые кухонные пеналы пеналы
Кухонный угловой пенал представляет собой высокий шкаф, устанавливаемый в угол помещения. В отличие от пристенных аналогов угловой шкаф-колонка имеет треугольную либо трапециевидную конфигурацию.
Кухонный пенал обладает широким функционалом. Внутренне пространство мебели позволяет хранить большое количество кухонной утвари, мелких бытовых приборов, продуктов. Зачастую угловую колонку используют для сокрытия коммуникаций.
Такие конструкции могут быть как частью кухонного гарнитура, так и отдельно стоящим элементом.
Как правильно сделать все замеры
Размеры кухонных шкафов должны соответствовать параметрам помещения.
Чтобы исключить погрешности, применяют измерение периметра комнаты по 3 уровням:
- напольному покрытию;
- столешнице (90 см);
- среднему росту человека (180 см).
Аналогичным образом по нескольким контрольным точкам проверяют высоту потолков. Расстояния до электрических розеток, выходов магистральных трубопроводов измеряют от угловой линии. Неровности стен компенсируют технологическим промежутком (30-40 мм) до задней стенки корпусной мебели.
При проектировании мебели своими руками в чертежах и схемах надо предусмотреть свободный доступ для обслуживания сантехники, газовых запорных устройств и приборов контроля.
Рекомендуемая схема расположения коммуникаций и электропроводки при установке кухонного гарнитура.
Стандартные размеры типовых элементов (в мм):
- высота цоколя (нижних и верхних шкафов) – 150 (850 и 900);
- ширина (глубина) напольных и навесных модулей – от 200 до 900 (550 и 300);
- толщина столешницы – от 30 до 50.
Торцевые части при необходимости дополняют декоративными вставками, открытыми полками.
Для качественного изготовления мебели фото и чертежи созданных конструкций следует изучить заранее. Дополнительно проверяют соответствие инженерных коммуникаций параметрам встраиваемой техники.
10 правил планирования кухни
Прежде чем приступать к созданию плана будущей кухни, следует ознакомиться с базовыми правилами эргономики и техники безопасности, стандартами размеров мебели и проверенными дизайн-приемами.
Главное правило, на которое следует опираться при планировании кухни — это правило так называемого рабочего треугольника. Согласно ему, мойка, плита и холодильник должны располагаться не линейно, а по треугольной схеме
Важно, чтобы рабочие точки находились рядом друг с другом – на расстоянии не более 180 см. Так кухонный сценарий получится наиболее слаженным: сначала вы достаете продукты из холодильника, затем несете их к мойке, чтобы помыть, далее ингредиенты режутся/смешиваются и, наконец, отправляются на плиту
Лишние перебежки, затраты времени и сил при соблюдении правила рабочего треугольника сводятся к минимуму
Лишние перебежки, затраты времени и сил при соблюдении правила рабочего треугольника сводятся к минимуму
- Планирование кухни начинается с определения места мойки – она должна располагаться в пределах 2,5 м от стояка. Конечно, мойку можно переставить и дальше 2,5 м, например, к окну, однако в городской квартире для этого потребуется как минимум наклон трубы подачи воды, а как максимум — установка насоса. Если же вы планируете кухню в частном доме, то лучше всего разместить мойку у окна – так и кулинару приятнее, и хорошо для экономии электроэнергии. Рядом с мойкой поставьте посудомоечную и/или стиральную машину. Как правило, ПММ ставят слева от мойки, если ее пользователь правша, и справа от мойки – если левша.
- Следующая на плане точка – плита. Она должна располагаться на расстоянии 40-180 см от мойки и, конечно, поближе к вентиляционному отверстию и газопроводу, если он есть. В промежуток между мойкой и плитой можно вписать основную рабочую поверхность, где вы будете резать и смешивать продукты. Хорошо, если ее длина составит 90 см – это и не мало, и не слишком много. По другую сторону от плиты так же должен быть свободный промежуток шириной не менее 40 см – это нужно по технике безопасности.
Важно! Размещать плиту у окна на расстоянии менее 40 см не безопасно и просто не практично
- Минимальная ширина проходов на кухне должна составлять около 120 см. В такой «пешеходной зоне» домочадцы смогут перемещаться, не мешая кулинару готовить, доставать продукты из шкафчиков и холодильника, загружать посудомойку. Если кухня проходная, как это часто бывает в частных домах, то проход стоит увеличить до 130-150 см. В очень маленьких и непроходных кухнях допустимы 1-метровые проходы.
Планировка проходной кухни в частном доме
- Холодильник удобнее размещать ближе к мойке, нежели к плите. Также его можно встроить в блок рядом с духовкой и микроволновкой. При острой нехватке места холодильник можно просто вынести за пределы кухни, скажем, в гостиную или коридор.

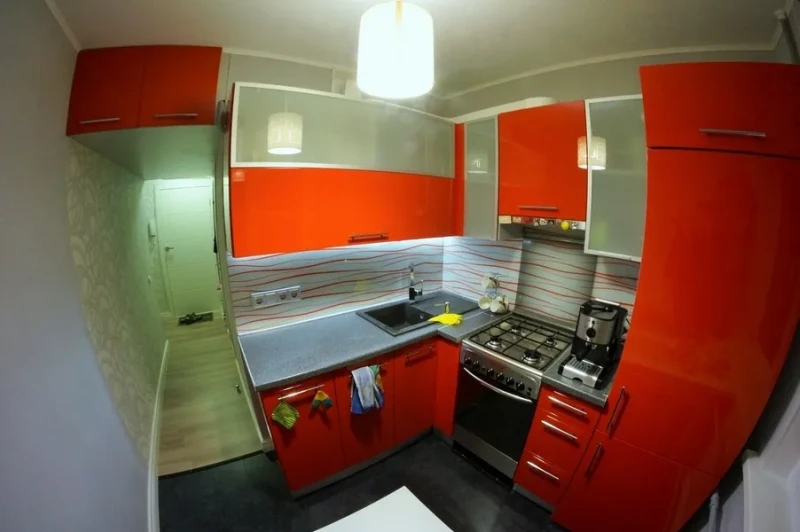

Планировка маленькой кухни без холодильника
- При планировании кухни помните, что выступы почти всегда можно «обойти» неглубокими шкафами, а ниши приспособить под хранение вещей.
При необходимости можно перенести дверные проемы, немного сдвинуть их или расширить/заузить. Кстати, двери можно снять, переставить или заменить раскладной/раздвижной конструкцией.
На газифицированной кухне снимать дверь нельзя, зато ее можно заменить раскладной/раздвижной дверью. Можно поступить и проще – просто переставить петли, чтобы дверь открывалась наружу
- Удобнее всего рисовать варианты планировок гарнитура в специальных программах. Например, подойдут простые и бесплатные планировщики вроде Planner5D, SketchUP Pro или он-лайн конструктор ИКЕА.
- Чтобы четче представить, подойдет ли разработанная вами планировка для вашей кухни, мелом начертите на полу и стенах мебель и технику в натуральную величину. Так вы сможете увидеть ошибки в плане, разрешить сомнения или придумать новые идеи.
- Имейте в виду, что выиграть дополнительное место при планировании маленькой кухни можно за счет уменьшенной техники: холодильника шириной 55 см, посудомоечной машины шириной 45 см, а также стиральной машины уменьшенной глубины в 35 см.
- Планировка кухни должна учитывать размеры столовой зоны, точнее правила эргономики:
- Ширина посадочного места должна составлять не менее 60 см, а глубина — не менее 40 см;
- От края стола до стены/мебели должно быть свободное пространство для стула длиной 80 см;
- Стандартный стул имеет ширину 50 см и глубину 40-43 см, стул с подлокотниками имеет большую ширину – около 70 см.
Разноуровневая мебель в кухонном гарнитуре
Разноуровневые гарнитуры более эргономичны. При работе на их поверхностях меньше устают мышцы спины (особенно актуально для людей с заболеваниями позвоночника). Изготавливают такие кухни, как правило, на заказ, учитывая параметры их будущего владельца.
При этом рабочая столешница немного приподнимают (сантиметров на 10). А уровень плиты опускают приблизительно на такое же расстояние от стандартной величины. Также изменяется высота от пола до уровня стола, на котором замешивают тесто.
Эти кухни дороже, подходят для более просторных помещений.
Одноуровневый кухонный гарнитур стандартных размеров также может быть эргономичным при грамотном выборе высоты кухонной плиты.
Особенности конструкции углового шкафа для кухни

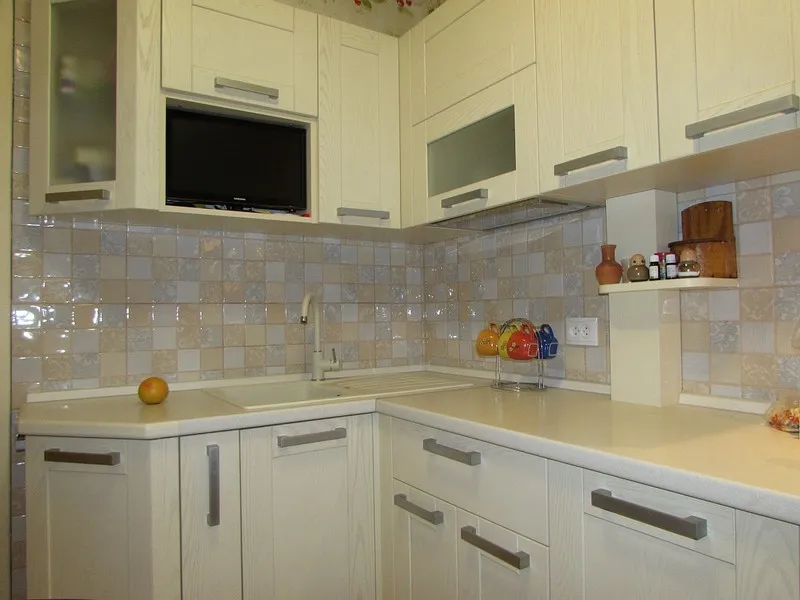

Зачастую площадь стандартной кухни предполагает проектирование г-образного гарнитура. Эта конструкция позволяет максимально продуктивно использовать рабочую площадь кухни, и предусмотреть наиболее удобные варианты расположения шкафов и полок.
Одним из самых эффективных способ организации пространства считается угловой шкаф на кухню. При правильном подходе к его внутренней конструкции, такой модуль будет незаменимым решением для хранения посуды, продуктов или кухонной техники.
Сейчас на рынке большой выбор вариантов мебели для кухни. Покупатель может выбрать дизайн, цвет, материал на свой вкус.
Замеры и чертеж
Чтобы правильно выбрать будущего шкафчика, нужно четко понимать, для чего он будет Роман. Так, толщина полок зависит от того, какой вес они будут удерживать. В чертеже, необходимо указывать, какое наполнение будет у данного модуля. Особенно, если речь идет о бытовой технике. Для тяжелых, габаритных приборов толщина полок должна быть не менее 21 см. Для легкого наполнения, достаточно 18 см.
Глубина настенных секций кухни, не должна быть больше 40 см. В числе часто располагаются коммуникационные выводы (проводка, трубы), в этом случае не рекомендуется устанавливать в таких шкафахую, крупную технику.
Для того, чтобы не ошибиться с замерами при составлении чертежей угловых шкафов, необходимо сопоставлять их с подробным эскизом кухни.
Существует три основных конструктивных способа сборки шкафов:
Г-образный. Эти угловые модели шкафов имеет прямые углы и правильную геометрическую форму. Самый удобный из использования моделей.
Благодаря своей конструкции обеспечивает просторный доступ к содержимому мойки. Это дает возможность оборудовать угловой шкаф дополнительными системами хранения.
Можно изменить внутреннюю конструкцию кухонной тумбы, если этого расположения требует коммуникаций.
Приставной. Очень популярный. Но из-за труднодоступности хранимых в нем предметов, редко применяемого проектирования настенных моделей.
Лицевая часть стены кухни, прилегающая к стене соседнего модуля, представляет собой фальш-панель. Она может предусматривать зазор, для беспрепятственного подвода коммуникаций, к стиральной или посудомоечной машине, установленной рядом.
Компактный. Даже в стандартном, небольшом размере (100 на 60 см), его площади достаточно для установки мойки, стандартного размера.
Чертеж с размерами приставной тумбы
В чертеж такой тумбы могут вноситься изменения, для удобного подвода коммуникаций. Пример на изображении ниже.
Скошенный. Он же – шестигранный или трапециевидный.
Если сравнивать с его предшественниками, то этот угловой шкаф очень громоздкий. Занимает большую площадь на кухне. Проигрывает в практичности. При значительных габаритах, эта модель предоставляет узкий доступ к содержимому.
Такие тумбы устанавливают в просторных кухнях, где не требуется рационально использовать каждый свободный сантиметр. Внешний вид нижнего модуля очень удачно сочетается с навесным шкафом.
Пример чертежа с размерами скошенного шкафа
Для создания чертежа углового шкафа, необходимо сначала рассчитать ширину фасада. Сделаем это на примере Г-образного модуля.
Замеряем смежные стороны. В нашем случае, они составляют 90 см. Измеряем стороны, прилегающие к бокам соседних модулей – 40 см. Рассчитываем ширину фасада: (900-450)- 16 (толщина материала, из которого выпиливаются детали) = 434 мм. Получаем два равных катета. Каждую из сторон возводим в квадрат и складываем. Получаем = 376712. Извлечем квадратный корень и получим 613 мм.
Поскольку диагональ проема превышает 500 мм, понадобится две дверцы. Поэтому, (613 – 2 (зазор между дверцами)) / 2 – 4 (зазор под закатку среза, оставляется, если используется ПВХ панели) = 301 мм. – размер каждой створки. Чем толще материал, тем больше должен быть зазор и припуск на регулировку дверок.
