Навес из профнастила примыкающий к дому своими руками: расчёт, схема

Особенности

Навес является полезной и многофункциональной конструкцией. Именно поэтому такие сооружения можно встретить на многих придомовых участках. Навес может выделять парковочную зону или служить в качестве дополнения зоны отдыха – вариантов и решений очень много.

Конструкции, сделанные из металлопрофиля, пользуются большой популярностью. И неудивительно, ведь такие типы навесов имеют довольно много положительных качеств.

Главный плюс таких структур заключается в их высокой надежности и прочности. Металлопрофиль не будет гнить и рассыхаться, чего нельзя сказать о сооружениях из дерева. Кроме того, они не подвержены механическим повреждениям. Нанести серьезный вред металлу не так легко.
Рассматриваемые разновидности навесов являются долговечными. Качественно построенное сооружение прослужит много лет. Внешняя привлекательность навеса с металлическим каркасом не пострадает, если обеспечить ему правильный уход.
Существуют такие разновидности металлопрофиля, что дополнены гофрированными или полимерными поверхностями. Благодаря подобным слоям материал оказывается еще более практичным и долговечным, не нуждающимся в регулярных покрасках.
Навес из профильных труб станет износоустойчивым строением.
Металлопрокат – это экологически чистый материал. Он не выделяет опасных и вредных веществ, от него не исходят неприятные химические запахи.
Металлический каркас для навеса вполне возможно выстроить своими руками. На все этапы работ уйдет относительно немного времени.
Качественно сделанный навес из металлопрофиля может стать эффектным дополнением придомовой территории. Дизайн его может быть любым. Каждый хозяин сам решает, как должен выглядеть навес на его участке.

Рассматриваемые конструкции имеют не только достоинства, но и определенные недостатки.

Перед началом строительных работ очень важно составить подробный проект будущего навеса. Все расчеты должны быть идеально верными. Ошибки в данном случае недопустимы

По этой причине многим людям приходится обращаться за такими услугами к специалистам, а это лишние траты.
Несмотря на практичность, металл все равно остается материалом, которому нужен соответствующий уход. Если профильные трубы сделаны не из нержавейки, или они не имеют на своей поверхности дополнительных слоев, то материал потребуется обрабатывать антикоррозийными растворами.

Ошибки в данном случае недопустимы. По этой причине многим людям приходится обращаться за такими услугами к специалистам, а это лишние траты.
Несмотря на практичность, металл все равно остается материалом, которому нужен соответствующий уход. Если профильные трубы сделаны не из нержавейки, или они не имеют на своей поверхности дополнительных слоев, то материал потребуется обрабатывать антикоррозийными растворами.

Конструкция и достоинства арочных крыш

Арочная крыша представляет собой изогнутую конструкцию, имеющую форму дуги. Такие крыши используются в жилых домах, на промышленных объектах и административных постройках для защиты от внешних факторов. До недавнего времени сфера использования арочных крыш ограничивалась специализированными постройками – бассейнами, оранжереями и пр.

Сейчас же арочные конструкции с успехом используются в самых разных ситуациях, что в немалой степени обуславливается рядом присущих им достоинств, среди которых:

Оригинальные визуальные характеристики. Крыши арочного типа встречаются нечасто, поэтому жилой дом с такой конструкцией автоматически становится оригинальным и выделяющимся на фоне более традиционных скатных кровель.
Хорошая сопротивляемость ветру. Изогнутая форма обеспечивает арочным крышам хорошую аэродинамику, благодаря которой конструкция в итоге оказывается защищенной от срывов покрытия.
Небольшая снеговая нагрузка. На выгнутой арочной крыше снег попросту не задерживается, поэтому все опорные элементы испытывают значительно меньшую нагрузку, чем в других типах конструкций.
Расширение свободного пространства под кровлей. Арочная конструкция кровли делает внутренний объем помещений более просторным с визуальной точки зрения.

Кроме того, стоит отметить и универсальность арочных конструкций – при необходимости их можно использовать в любых архитектурных стилях, от довольно архаичных до вполне себе современных.

Особенности строительства отдельно стоящего навеса

Навес из профнастила во дворе может стоять отдельно. Для этого понадобится выстроить фундамент и соорудить обрешетку. После разметки территории устанавливаются опорные столбы, расстояние между которыми должно составить 30 см. В глубину ямы выкапываются на 30 см. Однако с увеличением высоты столбов необходимо глубже вбивать их в землю. Как и в вышеописанном случае, каждая опора заливается раствором. Для установки каркаса понадобятся металлические трубы. В процессе высыхания фундамента можно заняться свариванием обрешетки. Первыми монтируются лаги, которые будут выполнять несущую роль каркаса. Они привариваются к арматурным прутьям, обрабатываются противокоррозийным средством, при необходимости окрашиваются сварные швы. После изготовления каркаса можно приступать к установке листов профнастила.

Тот материал, что имеет полимерное покрытие, легче поддается монтажу, обладает более длительным сроком эксплуатации. Кроме того, он более устойчив к вибрации и атмосферным осадкам. Когда изготавливаются навесы из профнастила во дворе частного дома по такой технологии, листы должны устанавливаться с помощью крепежа с резиновыми прокладками. Нахлест в этом случае может составить предел от 4 до 6 см. Если же речь идет об односкатных конструкциях, то он может быть равен 4 см. Парковочные автомобильные навесы обычно укрепляются ребрами жесткости. Это особенно актуально в том случае, когда используется стеновой настил взамен универсального.

Декорирование навеса

Навес можно вписать в ландшафтный дизайн участка. Он станет не только функциональным, но и красивым объектом

Варианты:

Посадить по периметру вьющиеся растения и цветы. Например, вьюнки, плющ или виноград. С наступлением лета они обовьют каркас постройки, превратив ее в живую беседку. Они скроют пространство под крышей от посторонних глаз и защитят от солнца.

Можно раскрасить конструкцию. Яркие цвета сделают акцент и будут привлекать взор. Проявив фантазию можно создать расписной арт-объект.

Добавить резные или кованые украшения. Например, установить опорные столбы с выполненной на них резьбой. Такой декор можно сделать самостоятельно или заказать у мастера. В нем можно проявить свою индивидуальность и вкус.

Строительство навеса своими руками доступно каждому желающему. Он обеспечит пространство возле дома, где можно оборудовать место для отдыха, детскую площадку или стоянку для машины. При правильно подобранном дизайне, он гармонично впишется в приусадебный участок.

https://youtube.com/watch?v=NDNSoVYgrWc

ВИДЕО: Советы по креплению навеса к дому

Навес, пристроенный к дому: какие бывают виды, выбор материалов и советы по монтажу (95 Фото & Видео) +Отзывы

Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить простой настил из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. Распространено сегодня и применение поликарбонатных листов для изготовления кровли навеса. Помимо этого никто не отменял шифер , а также можно использовать листы из полимера. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

Навес из профильной трубы во дворе частного дома или дачи может быть сооружен для автомобиля, защиты аллеек, зон отдыха, бассейна и т. д. Такая конструкция смотрится вполне современно, легко, а также придает оригинальность и уникальность участку. Поскольку навесы должны обладать достаточной жесткостью и прочностью, чтобы противостоять ветровым и иным нагрузкам, то перед их установкой выполняется расчет и составляется подробный чертеж.

Из профильных труб можно быстро построить навес для любых целей

Как украсить навес

Навес – это простая архитектурная форма, состоящая из каркаса и крыши. И весь дизайн по сути строится на поиске оригинальных решений для украшения конструкции. Мы уже упоминали о резьбе, ковке, декоративной решетке. Другой востребованный способ украсить постройку – использовать в дизайне необычные материалы: крыша из соломы, дранка, парапет или стены, плетенные из лозы, глиняные украшения. В зависимости от выбора материала для декора будут прослеживаться разные направления этностиля.

Необычные и красивые декоративные навесы получаются из оригинальных материалов

Для украшения навесов возле частных домов и на дачных участках хорошо подойдут плетистые растения, красивые кусты, виноградная лоза. Чтобы сделать постройку более закрытой можно по периметру высадить деревья с густой кроной.

Растения украсят постройку и создадут день

Красивые шторы не только украсят постройку, но и сделают ее более комфортной. Для этого подойдет цветной тент, ажурный тюль, ткань с узорами, пропитанная водоотталкивающими средствами.

Шторы – это красиво и функционально, дизайнерское решение актуально для всех видов конструкций

Фонари, диодная подсветка, садовая скульптура, клумбы вокруг – все это поможет обустроить навес, соединить его в единый дизайн с природным ландшафтом и украсить ваш участок.

Последовательность выполнения работ

Строительство навеса осуществляется так:

на дне каждой выемки формируется дренирующая подушка толщиной 10 – 15 см: насыпают песок и затем щебень, тщательно трамбуют;
далее в выемки устанавливают пластиковые трубы, соответствующие им по диаметру;
устанавливают в выемки стойки, добиваясь при помощи отвеса строго вертикального положения. С одной стороны стойки должны быть выше — этим обеспечивается уклон ската для стока воды;
в выемках стойки укрепляют клиньями или подпорками;
заливают в выемки бетон (пластиковые трубы играют роль опалубки и гидроизоляции);
сверху опоры скрепляют горизонтальными прогонами — они называются верхней обвязкой. Прогоны по длинным сторонам попутно играют роль мауэрлатов: на них ложатся стропила. В металлической конструкции все соединения выполняются электросваркой. В деревянной — саморезами или гвоздевым боем;
укладывают на мауэрлаты стропила. В металлической конструкции они имеют вид ферм — их предварительно сваривают на земле;
поперек стропил приваривают или набивают обрешетку — металлопрофиль или бруски небольшого сечения (определяется расчетом);
настилают кровельное покрытие. Все материалы, кроме поликарбоната, укладывают с нахлестом, двигаясь от нижней точки ската к верхней.

Поликарбонат монтируют без нахлеста — листы стыкуют при помощи специального профиля. Он состоит из базовой части, прикручиваемой к стропилу, и защелки, прижимающие стыкуемые листы.

Навес из поликарбоната

Профнастил, металлочерепица и поликарбонат крепятся к обрешетке саморезами с прокладками. Ондулин — специальными гвоздями или саморезами, с прокладкой оснащенной крышечкой. Битумная черепица — гвоздями, закрываемыми лепестками соседнего гонта. Рулонные материалы приклеивают мастикой.

Сотовый поликарбонат размещают ребрами жесткости вдоль ската — тогда сконденсировавшаяся влага будет вытекать из ячеек. Торцы заклеиваются лентами и затем закрываются заглушками. На нижнем торце используется перфорированная лента — она пропускает вытекающую влагу.

Установка опор

Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента. Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.

Как сделать навесы из металлопрофиля своими руками?

Навесы из металлопрофиля, как из любого другого материала, могут выглядеть эффектно, если вы проведете тщательную работу над проектом.

У многих при словосочетании «навесы из профнастила» в воображении появляются образы не самых привлекательных конструкций. На самом деле, такие навесы могут быть очень даже симпатичными – например, как на фото, которое опубликовано самым первым в этой статье.

Профнастил

Когда говорят о металлопрофиле в качестве кровельного материала подразумевают именно профилированный лист, или профнастил, как его называют «в народе». Дело в том, что само понятие металлопрофиль включает в себя самую разную продукцию из металлических сплавов: это и листы, и трубы, и много еще чего. Но в качестве кровельного покрытия используют только листы, изготовленные в соответствующем профиле (например, металлочерепицу тоже можно отнести к профилированному металлу).

Покрытие профилированного листа может быть:

Полимерное (оно может быть любого цвета);
Оцинкованное (серебристого цвета).

Оцинкованные листы профнастила.

Эти два типа покрытия несильно отличаются по своим общим характеристикам друг от друга, поэтому выбор того или иного варианта будет зависеть, скорее, от ваших предпочтений по дизайну и общему восприятию вашего объекта (в данном случае – навеса). Впрочем, есть точка зрения, что профнастил с полимерным покрытием служит в 2-3 раза дольше оцинкованного.

Свойства материала

Профнастилом называется кровельный материал, представляющий собой листы холоднокатаной стали с защитным покрытием. С точки зрения внешнего вида, такие навесы менее привлекательны, чем аналоги из поликарбоната, стекла, черепицы, однако использование металла оправдывается его технологическими свойствами:

Обеспечение покрытию профильной ребристой формы (волновой, трапецеидальной и др.) придает металлу жесткости.
Настил способен выдержать более высокие нагрузки, чем поликарбонат и стекло. Сталь обладает высокой прочностью.
Профнастил является непрозрачным материалом.
Удобство укладки металла объясняется малым весом: листы легко подавать на высоту. Крепление осуществляется простым способом: на болты или саморезы к несущему каркасу. Небольшая масса позволяет укладывать профнастил на опоры меньшего сечения.
При производстве профнастил покрывается цинковым, лакокрасочным или полимерным слоем для защиты от коррозии.
Металл не поддерживает горение.

К преимуществам профнастила относится невысокая стоимость. Несмотря на его узкую дизайнерскую вариативность (например, сложно изогнуть крышу навеса в необычной форме), есть возможность подобрать металл любого цвета.

Изготовление конструкции своими руками

Изготовление навеса из металлопрофиля – процесс достаточно трудоемкий, поэтому требует тщательной проработки деталей и грамотно осуществленных расчетов. Обо всем этом далее.

Проведение расчетов и подготовка материалов

Итак, если вы решили изготовить односкатный навес своими руками, прежде всего, особое внимание уделите нескольким вопросам:

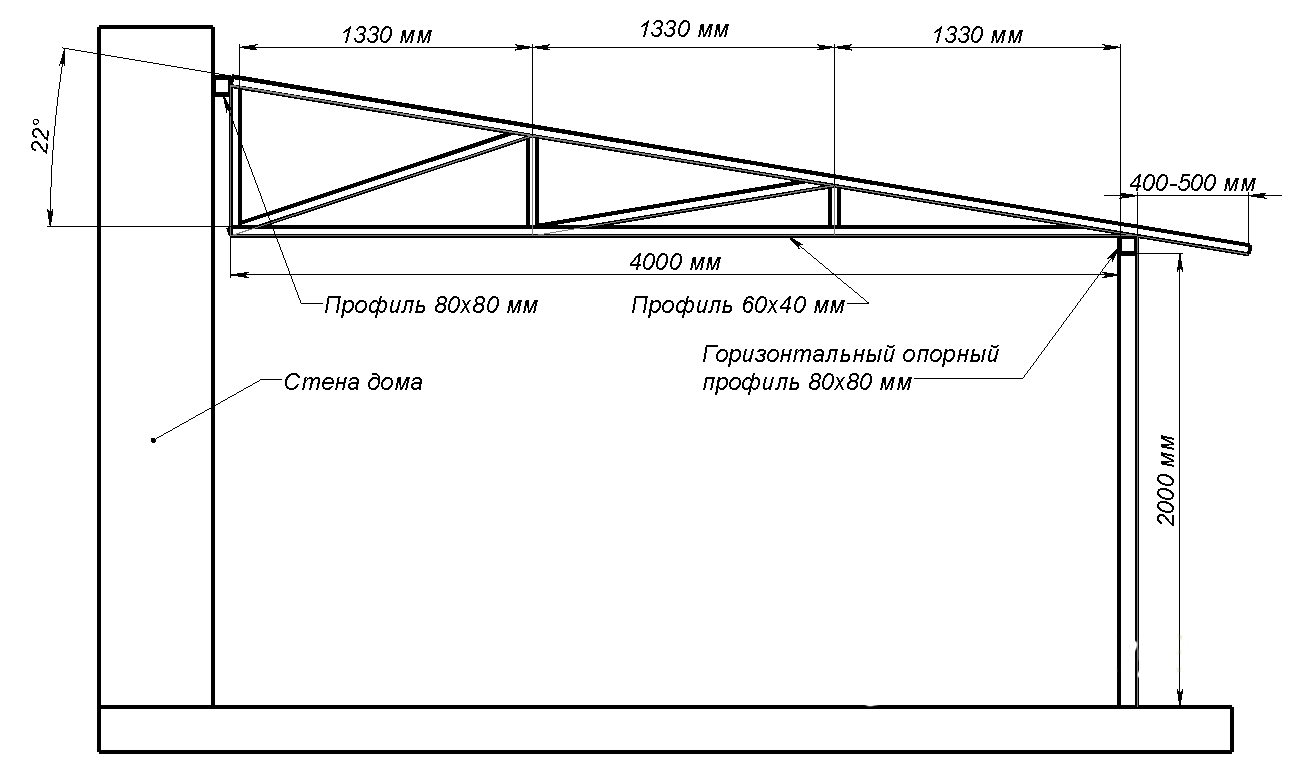

Односкатный навес — чертеж

Угол наклона. Данный показатель должен рассчитываться таким образом, чтобы не было чрезмерной крутизны, иначе велика вероятность того, что под навес будет попадать влага, причем в большом количестве.
Дренажная система. Дренажная система должна быть четко спланирована для того, чтобы избежать появления мощного водного потока, способного подмыть грунт под конструкцией.
Направление склона. При выборе подходящего места для монтирования навесной конструкции следует тщательно изучить статистическую информацию касательно направления воздушных масс.
Дополнительное укрепление. Данный параметр необходимо в обязательном порядке учитывать в тех регионах, где наблюдаются частые сильные порывы ветра.

Совет. Если речь идет о строительстве навеса своими руками, предпочтение лучше всего отдать именно односкатной конструкции, поскольку все остальные довольно сложны в изготовлении и монтаже, поэтому под силу лишь тем, кто обладает профессиональными навыками.

С помощью рулетки измерьте все основные параметры участка для установки будущей конструкции. Учитывая полученные цифры, рассчитайте количество материалов, которое потребуется для создания навеса.

Сборка и монтаж конструкции

Прежде всего следует тщательно очистить участок под навес от различного мусора, веток, листвы и пр. После выровнять его. Теперь можно приступать непосредственно к подготовительным работам. Начнем с фундамента (в данном случае – опор). Сделайте разметки под опоры, сохраняя между ними расстояние около 1 м.

Односкатный навес из металлопрофиля

В местах, где были оставлены разметки, сделайте углубления под опоры и тщательно утрамбуйте грунт на дне каждой ямы. После этого засыпьте каждую яму частично дренажным слоем, состоящим из смеси песка и щебня. В подготовленные углубления поставьте опоры, тщательно выровняйте по уровню и залейте бетоном.

После того как бетон просохнет, можно приварить к опорам продольные балки и прогоны, которые будут использоваться в качестве опор для листов металлопрофиля. Для данной работы наилучшим образом подходит сварочный аппарат, но если таковой отсутствует, можно заменить его саморезами и шуруповертом (впрочем, надежной такую конструкцию назвать сложно).

Последний этап – укладка листов металлопрофиля. Начинать следует с самого нижнего уровня. Положите лист и закрепите его на балках специальными саморезами. Следующий лист следует класть таким же образом, но немножко внахлест предыдущего. Двигаемся вертикальными рядами.

Вот, в принципе, и все тонкости, которые следует учитывать при создании односкатного навеса из металлопрофиля. Удачи!

Навес к дому из металлопрофиля

Пристроенный навес к дому с одной стороны проще и функциональнее отдельно стоящего навеса. Не всегда есть возможность разместить навес с опорой на основную постройку, но этот вариант более выгоден по некоторым причинам:

отвод воды от фундамента и стен;
стоимость опор и каркаса можно смело делить на два;
если это автомобильный навес, то машина будет почти, как в гараже.

Единственной сложностью может стать привязка конструкции к зданию, но если разобраться, то никаких сложностей не возникнет, главное, все делать с небольшим запасом по прочности. Стойки, которые стоят в удалении от дома вкапывают в землю и бетонируют, а можно просто укрепить их бутованием, если навес не очень громоздкий.

Каркас – основа навеса

Долговечность навеса из профнастила зависит от качества сборки каркаса. Материал опор бывает разным: дерево, металл, кирпич и др. Брус используется очень часто. Древесина прочна, легко обрабатывается и стоит относительно недорого, однако в число недостатков входят подверженность гниению и действиям насекомых-вредителей.

После постройки такой навес из профнастила рекомендуется обработать антисептическими и противопожарными средствами. Для каркаса из профильной трубы необходимы опоры меньшего сечения, чем для древесного. Это объясняется более высокой прочностью материала. Кирпичные опоры для навеса из профнастила распространены менее всего: каркас обходится дороже и не оправдывает вложения.

Монтаж каркаса для придомового навеса

Помимо двух или более опор, забетонированных в земле, нести вес конструкции будет стеновая опора. Как правило, это брус, закреплённый анкерами на несущей стене соседнего строения. Односкатный навес предполагает, что высота вертикальных труб будет несколько ниже стенового бруса. Это необходимо, чтобы постройка имела уклон.

Также каркас навеса состоит из:

Мауэрлата — горизонтальной перекладины, которая располагается на вертикальных опорах конструкции, параллельно стеновому брусу.
Стропил — поперечных балок, которые укладываются с одной стороны на стеновую опору, с другой — на мауэрлат.
Обрешётки — тонких реек, которые располагаются сверху стропил параллельно мауэрлату и стеновому брусу. На них в дальнейшем будут крепиться листы профнастила. Поэтому рейки желательно сварить так, чтобы ячейки соответствовали ширине листа.

Совет. Обрешётку делают на земле, а затем поднимают и крепят на высоте. Для угловых планок обычно применяют металлическую трубу 40х60 мм, для промежуточных — 30х50 мм. Перед поднятием на высоту покрасьте сетку, чтобы предупредить коррозию.

Изготовление

Чтобы конструкция в итоге отличалась прочностью, высоким качеством эксплуатационных свойств, важно производить ее изготовление с соблюдением четкой последовательности необходимых действий

Вот базовые правила, которые необходимо соблюдать для достижения оптимального результата:

Сборка и скрепление элементов фермы производится с помощью прихваток или спаренных уголков;
В создании верхнего пояса участвуют два разносторонних тавровых уголка, стыкующихся между собою наименьшими сторонами;
При создании нижнего пояса используются только равносторонние уголки.
Если ферма очень большая и обладает значительной длиной, то ее элементы соединяются с помощью специальных накладных пластин, а также парных швеллеров для того, чтобы нагрузка на конструкцию распределялась равномерно.
Монтаж раскосов нужно выполнять при соблюдении угла, близкого к 45°, стоек — строго 90°. И те, и другие крепятся с помощью крестообразных равносторонних уголков (или тавровых уголков).
Тавры более всего подходят при изготовлении цельносварных систем.

Только после завершения сборки конструкции с помощью прихваток можно выполнять сварку (ручную или автоматическую), после которой необходимо зачистить все швы. В заключении конструкция полностью подлежит обработке специальным антикоррозийным составом и покраске.

Если при возведении металлической фермы были учтены все вышеописанные правила, то большая вероятность того, что она будет отвечать всем требованиям государственных стандартов и нормам безопасности.

Несущая способность фермы напрямую зависит от ее высоты, и это важно помнить при создании проекта и выполнении чертежей узловых соединений. Трубы из металлопрофиля – наиболее легкий, экономичный и наименее затратный вариант создания конструкций, обладающих высокой прочностью, поэтому именно они стали оптимальным средством для создания стропильных систем больших и малых размеров

Виды конструкций

Навес с покатой крышей

Перед началом строительства, определяется вид конструкции.

Их есть несколько:

С прямой крышей – чаще всего выполняет защитные функции для автомобиля, чтобы на него не попадали снег и дождь
С покатой крышей – за счет наклона с него хорошо сходит снег и вода. Разделяются на односкатные и двускатные
С фигурной крышей – конструкция создается в виде арки, пирамиды. Купола или других фигур

Разделить можно еще по типу строительства:

1. На опорах

Навес на опорах

2. Консольная конструкция

Консольный односкатный навес

Конструкции, установленные на опорах, отличаются обширным функционалом:

Для стоянки автомобиля
Для летнего отдыха
Для хозяйственных нужд

Консоль используется как козырек. Она может располагаться вдоль фасада дома. Ширина ее должна быть в пределах 2 метров. Она должна быть хорошо закреплена к фасаду, иначе сильный ветер ее может сдуть.

Роль консоли защищать окна и двери от дождя и снега. При добавлении различных элементов, она может выступать в качестве декоративного элемента.
