Калькулятор расчета водяного теплого пола

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Предлагаем так же ознакомиться с статьей теплый пол водяной своими руками, где подробно представлен пошаговый монтаж на бетонную стяжку.

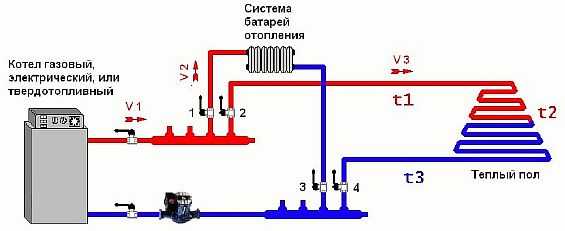

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

Теплый пол от двух контурого котла.

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

1. От котла поступает горячая вода.
2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

Трехходовой клапан. Устанавливаем правильно.

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Способы укладки труб

При укладке трубопроводов теплых полов используются 2 главных метода:

1. Спиральный («улитка»);
2. Змеевиковый (укладка рядами).

Способ укладки спиралью более сложен, но более эффективен с теплотехнической точки зрения.

Трубы подачи и возврата в этом варианте укладки размещены попеременно, что обеспечивает равномерную температуру поверхности пола.

 Некоторые авторы пишут о схеме с «двойной змейкой или улиткой» — на практике такие вещи не выполняются и являются вымыслом. Если проанализировать работу такой схемы, где трубы располагаются по принципу «2 прямых через 2 обратки», можно легко понять, что будут возникать широкие полосы с различной температурой.

Метод укладки рядами более прост, но имеет один недостаток. Выражается он в разнице температуры теплоносителя между началом и окончанием контура. На практике эта разница может достигать 3 – 5С.

В случае использования этого способа рекомендуется начало контура располагать в пристенной зоне (краевой), тогда общая картина распределения температуры выравнивается и не так ощутима для человека. Укладка рядами больше всего применима для системы с небольшой длиной контуров (обычно не больше 50 метров).

Для обоих способов возможно применение переменного шага укладки труб. В крайних (пристенных) зонах он уменьшается, к центру помещения увеличивается.

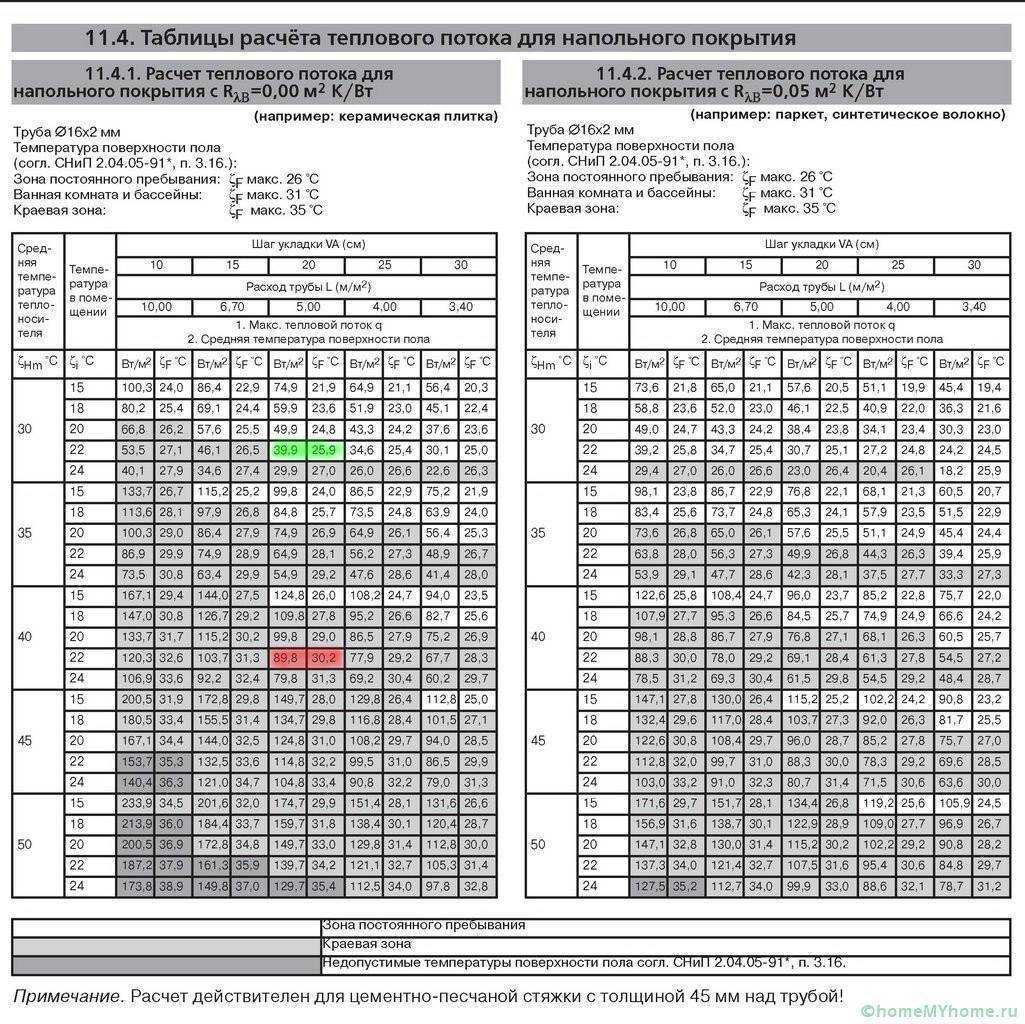

Общие сведения по результатам расчетов

• О бщий тепловой поток — Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
• Т епловой поток по направлению вверх — Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
• Т епловой поток по направлению вниз — Кол-во «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
• С уммарный удельный тепловой поток — Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
• С уммарный тепловой поток на погонный метр — Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
• С редняя температура теплоносителя — Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
• М аксимальная температура пола — Максимальная температура поверхности пола по оси нагревательного элемента.
• М инимальная температура пола — Минимальная температура поверхности пола по оси между трубами ТП.
• С редняя температура пола — Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
• Д лина трубы — Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
• Т епловая нагрузка на трубу — Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
• Р асход теплоносителя — Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
• С корость движения теплоносителя — Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

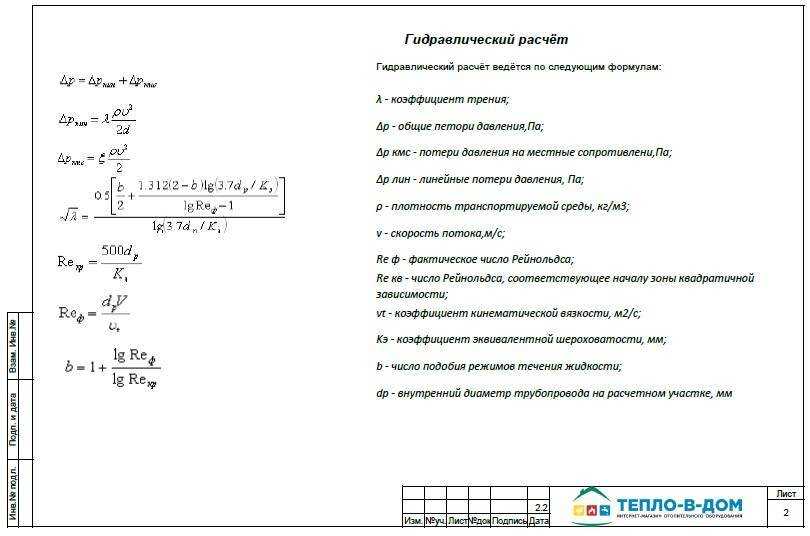

• Л инейные потери давления — Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
• О бщий объем теплоносителя — Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Расчет теплого пола водяного

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

График комфортных температурных условий

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Испарение с поверхности воды

Испарение воды с поверхности воды – например, из открытого резервуара, плавательного бассейна и т.

Количество испарившейся воды может быть выражено как:

Примечание! Единицы для Θ не совпадают, так как это эмпирическое уравнение — результат опыта и экспериментов.

Необходимое теплоснабжение

Большая часть тепла или энергии, необходимой для испарения, берется из самой воды. Для поддержания температуры воды — к воде должно подаваться тепло.

Требуемое тепло для покрытия испарения может быть рассчитано как

Пример воды из плавательного бассейна0007

Имеется 50 м х 20 м бассейн с температурой воды 20 o С. Максимальный коэффициент насыщения влажностью воздуха над поверхностью воды 0,014659 кг/кг. При температуре воздуха 25 o C и 50% относительная влажность воздуха 0,0098 кг/кг — см.

При скорости воздуха над поверхностью воды 0,5 м/с коэффициент испарения можно рассчитать как

θ = (25 + 19 (0,5 м/с))

= 34,5 кг/м 2 ч

Площадь пула SUMMAL может быть рассчитана как

44449. 50 м) (20 м)

= 1000 м 2

Уволение с поверхности можно рассчитать как

Теплоснабжение, необходимое для поддержания температуры воды в бассейне, можно рассчитать как

Потери энергии и необходимое теплоснабжение можно уменьшить на

Работа с калькулятором

В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.

Начните заполнять поля онлайн-калькулятора

Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.

Заполните остальные поля таблицы, указав тип финишного накрытия пола

После того как все поля будут заполнены — нажмите на кнопку «рассчитать»

Обратите внимание — расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола

Расчет теплого водяного пола по вашим критериям

Подводя итоги, можно сделать вывод — данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.

Шаг 10. Заливка цементной стяжки

Убедившись, что вся система теплого пола целая и собрана правильно, преступаем к заливке цементной стяжки. Этот этап можно сделать самому или привлечь строителей. Для заливки используют цементно-песчаный раствор или полусухую смесь. Они одинаково хорошо подходят для стяжки, но нежелательно использовать бетон с щебнем или гравием. Минимальная толщина стяжки 4,5 см от верхнего края трубы

Важно помнить, что заливаем стяжку на трубу под испытательным давлением в 6 бар. Через 3 дня можно стравить давление до рабочего значения и ни в коем случае не подавать тепло в трубы теплого пола. Стяжка должна засохнуть за 20-28 дней, иначе можно вызвать её растрескивание в дальнейшем

В стяжку можно дополнительно добавить пластификатор или полипропиленовую фибру для эластичности и прочности

Стяжка должна засохнуть за 20-28 дней, иначе можно вызвать её растрескивание в дальнейшем. В стяжку можно дополнительно добавить пластификатор или полипропиленовую фибру для эластичности и прочности.

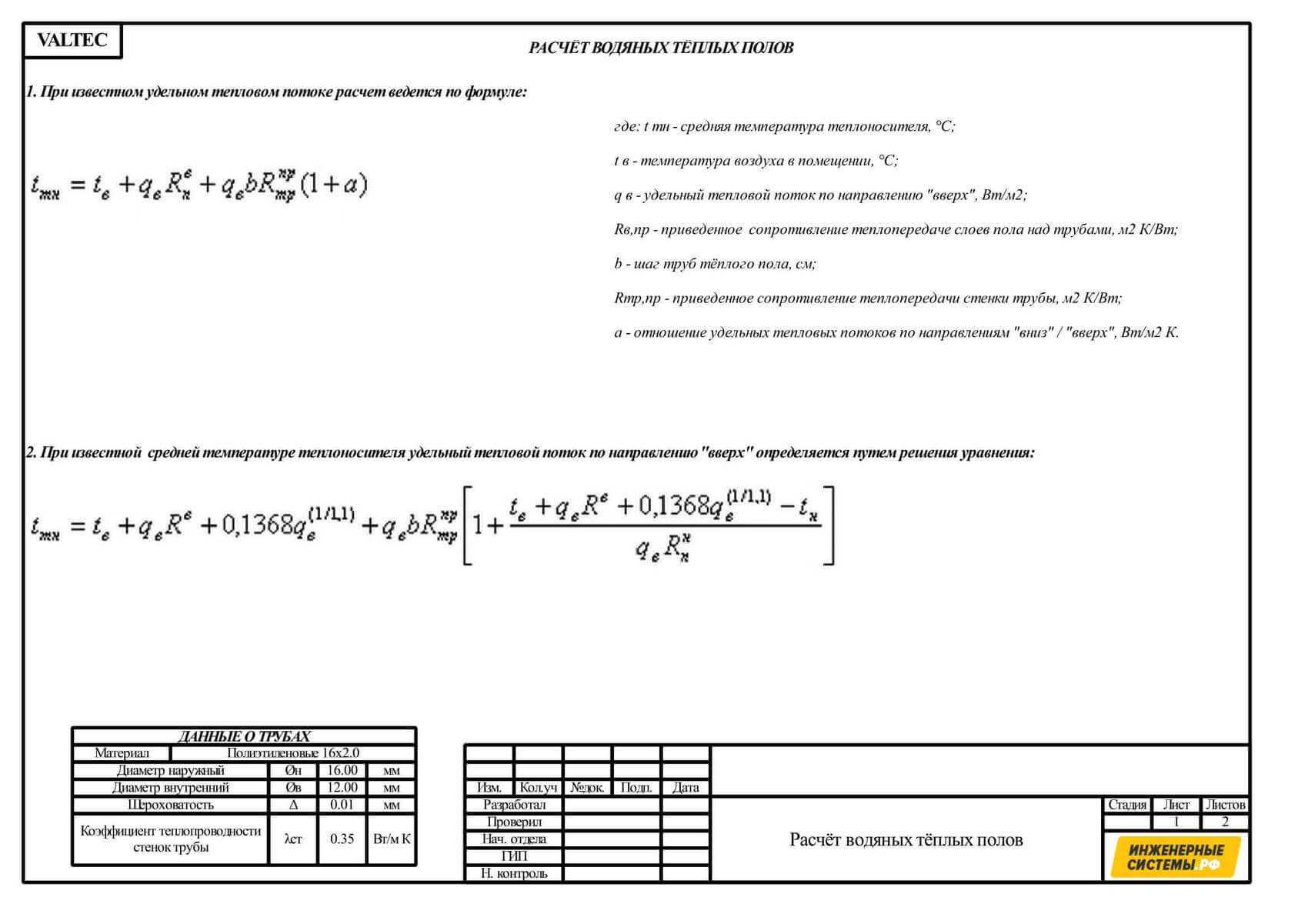

Основы расчета теплых полов

Конструкция системы такова, что непосредственно в полости между основанием и финишным покрытием расположен контур отопительной линии, по которой циркулирует жидкость. Это может быть как вода, так и антифриз.

Составными частями обогревательной системы, является следующее:

• Коллекторный шкаф.
• Материал для теплоизоляции.
• Контур трубопровода.
• Запорная арматура.
• Соединительные элементы (фитинги).
• Крепежные детали.

https://youtube.com/watch?v=74O3JHPxN7c

Для начала подбирается оптимальный вариант прокладки отопления, относительно которого и будет производиться расчет. Способы организации теплых полов делятся на два вида:

• Когда монтируется одна система теплого пола, которая является основной, а все отопительные радиаторы в этом случае убирают.
• Если теплый пол используется в качестве дополнительной системы, работающей совместно с другими отопительными приборами или централизованным отоплением.

Относительно этого, и составляется план прокладки, и проводятся расчеты в потребности необходимых материалов. Информация должна быть максимально точной. Даже небольшая ошибка может повлиять на качество работы системы «теплый пол» или привести к аварии.

Рассчитывая теплый пол, вам необходимо будет учесть следующие данные:

Процесс расчетов в программе RAUCAD/RAUWIN 7.0

• Объем теплопотерь в помещении. На это может повлиять наличие объёмного остекления в доме: эркеры или мансарды, а также высота жилого здания.
• Тип обустраиваемого помещения и напольного покрытия. Здесь учитывают наличие специальных материалов в отделке пола, которые обладают повышенной теплоемкостью – мраморные или гранитные плиты.
• Предполагаемый уровень температуры, которая должна быть в помещении. При использовании теплого пола в качестве индивидуальной системы обогрева, потребуется большая затрата электроэнергии или более частый шаг прокладки контура.

Если у вас в квартире есть такие конструктивные особенности, то, прежде всего, нужно сделать упор на увеличение мощности

Особое внимание уделяется организации прокладки водяного пола, в помещениях с дощатым полом. Дело в том, что учитывая низкую теплопроводность древесины, стандартной удельной мощности подобной системы может не хватить для создания комфортной температуры в помещении

Не стоит использовать теплые полы в качестве обогрева в помещениях, не имеющих дополнительного утепления. Как правило, в них наблюдается больший объем теплопотерь, и это только приведет к большим затратам на их обогрев.

Расчет пола в интернете

Простая схема

Сегодня можно использовать различные онлайн-калькуляторы для расчета мощности водяных полов. Принцип работы одинаковый, и основывается на суммарных показателях тепловых потерь. Для этого необходимо вычислить размер площади помещения, но только то, которое не будет заставлено мебелью, потому что под тяжелой мебелью и другими предметами укладывать трубопровод не рекомендуется.

Использование такого калькулятора может освободить вас от необходимости проведения сложных расчетов вручную. Главное, правильно ввести все данные. Также, можно будет рассчитать и стоимость стяжки пола, нетрудно догадаться, что для этого тоже потребуется измерить всю рабочую площадь.

Правила установки

Многие после установки системы водяного отопления сталкиваются с большими трудностями. Поэтому перед началом работ следует ознакомиться с общими требованиями:

1. По правилам безопасности, водяную отопительную конструкцию строго запрещено подключать к центральной отопительной системе.
2. Устанавливать дополнительное оборудование стоит строго по соблюдение всех правил. Иначе при попадании воды или конденсата на электроприборы, замыкание проводки может привести к не поправимым последствиям, вплоть до выхода системы из строя.

Так же нельзя без разрешения соответствующих органов самостоятельно подключать систему к общим стоякам многоквартирных домов. Иначе административного штрафа не избежать.

Ознакомившись со всеми требующими данными, которые потребуются программе теплых полов, произвести итог не составит трудностей. Онлайн калькулятор имеет формулы для вычисления всех параметров, а так же и их характеристик. Благодаря которым вы воспользуетесь этими параметрами при установке системы или на наглядном примере увидите ошибки, которые совершили при предварительных подсчетах.

Расчет расхода труб для теплого пола формулы и программы

При самостоятельном расчете важно, чтобы он был предельно точным. Если допущена ошибка, для ее устранения придется полностью или частично демонтировать систему, что приведет к повреждению внутренней отделки, трате времени, денег и сил. Для подсчета существуют и специальные программы для раскладки теплого водяного пола онлайн

Для подсчета существуют и специальные программы для раскладки теплого водяного пола онлайн.

Как производится расчет: L=S/N*1,1, где:

• L — длина трубопровода;
• S — площадь;
• N — расстояние между петлями;
• 1,1 — расход на повороты.

При расчете расстояния между петлями учитываются:

• теплопроводность материала;
• окружность трубы;
• теплопотери.

Трубы изготавливаются из:

• меди;
• стали;
• металлопластика;
• сшитого полиэтилена;
• полипропилена.

Шаг между трубами с хорошей теплопроводностью должен быть больше (например, медные и стальные гофрированные). Однако их используют редко, т.к. они дорогие. Полипропилен хуже всего проводит тепло, его применяют изредка из-за плохой эластичности.

Расстояние между опорами:

Чем больше диаметр трубы, тем больше шаг петли:

• окружность 1,6 см — минимальное расстояние 10-15 см;
• 2 см — 15-20 см;
• 2,5 см — 20-30 см.

Трубы с другим диаметром не рекомендуется использовать. Иначе отопление не будет нормально функционировать.

Шаг между петлями бывает постоянным и переменным. Первый тип используется в промышленных помещениях, в объектах с высоким требованием к температуре (например, ванная или бассейн). Применяемые показатели:

• в больших промышленных помещениях, в аквапарках и бассейнах — 20 см (если трубы окружностью 2 см);
• в санузлах — 15 см.

В остальных помещениях применяют переменный шаг. Т.е. минимальное расстояние будет вдоль стен. По мере приближения шаг увеличивается.

В целом расстояние вычисляется, исходя из тепловых потерь:

• менее 50 Вт/кв.м — 30 см;
• от 80 Вт/кв.м — минимальное значение (10-15 см).

Для раскладки теплого водяного пола программа бесплатно скачивается на компьютер. По-другому произвести расчеты не получится. Однако в интернете можно найти много аналогов для раскладки теплого водяного пола онлайн.

При сомнении в собственных силах лучше не идти на риск и доверить укладку напольной системы обогрева специалистам. Если в их монтаже допустить ошибку, они будут плохо функционировать (греть слабо или слишком сильно) или вовсе потребуется замена теплых полов, что приведет к дополнительным финансовым и временным затратам.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы	Максимальная величина трубы
1,6 – 1,7 см.	100 – 102 м.
1,8 – 1,9 см.	120 – 122м.
2 см.	120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.

Шаг, см.	Расход рабочего материала на 1 кв.м., м.
10 — 12	10 – 10,5
15 — 18	6,7 – 7,2
20 — 22	5 – 6,1
25 — 27	4 – 4,8
30 — 35	3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

1. На бумаге рисуется общая площадь помещения.
2. Измеряются размеры габаритной мебели и напольной электротехники.
3. В соответствующем расположении все измерения переносятся на бумагу.
4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

Сколько градусов допускается при перепадах температуры

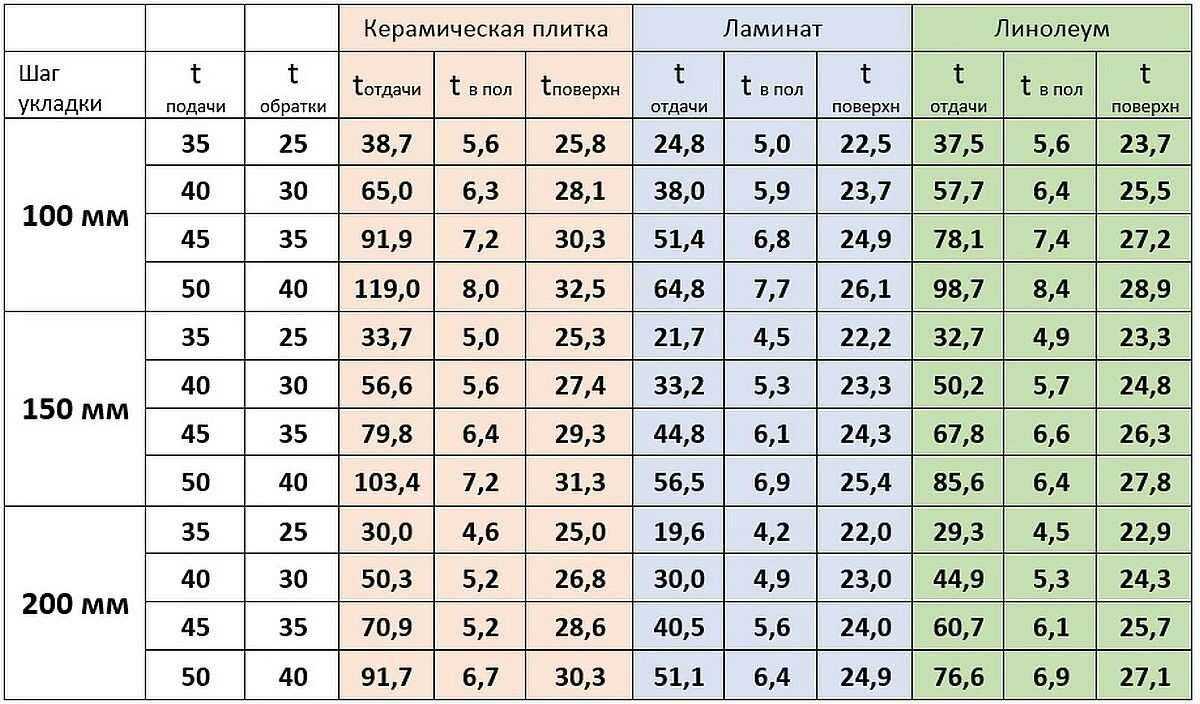

Проектирование системы кроме потерь тепла и давления подразумевает температурные перепады. Максимальный перепад – 10 градусов. Но рекомендуется ориентироваться на 5 °С для равномерной работы системы. Если заданная комфортная температура поверхности пола – 30 °С, то прямой трубопровод должен подавать около 35 °С.

Давление и температура, а также их потери, проверяются при опрессовке (проверке системы перед финишной заливкой чистовой стяжки). Если проектирование произведено верно, то заданные параметры будут точны с погрешностью не более 3-5%. Чем выше будет перепад t, тем выше расход мощности пола.

Читать также: Как отрегулировать систему отопления: настройка своими руками
