Ключевые особенности sPlan 7.0

Последнюю версию программы от предыдущих отличает несколько новых дополнений:

• интерфейс на русском языке;
• обновлённые по ГОСТ библиотеки;
• возможность создавать свои библиотеки или скачивать и устанавливать другие;
• автосохранение готового материала;
• возможность рисовать в цвете;
• бесплатный предсмотрщик;
• создание списка элементов с любой страницы или по всему объёму;
• экспорт схем в другие форматы.

Использование определённых сочетаний клавиш упрощает и ускоряет процесс творчества в сплане.

Внимание! Существует SPlan7.0.0.9 Portable – бесплатная версия графической  программы, с которой можно работать с внешнего носителя. Для этого не обязательно устанавливать её на ПК

Полное описание

Сплан позволяет создавать качественные электросхемы любой сложности и разных форматов. Вы сможете добавлять множество разнообразных деталей и тонко настраивать их свойства, выбирая все необходимые элементы из огромной библиотеки, среди которых: всевозможные резисторы, транзисторы, диоды, цепи, ключи, геометрические фигуры, электродвигатели и многое другое. Просто выберите нужные из базы, однако вы также можете задать номинал и другие характеристики детали вручную.

Отдельного внимания заслуживает опция вывода рисунка на печать с возможностью предварительного просмотра и полезными инструментами быстрого редактирования, перемещения и вставки компонентов. Есть функция изменения масштаба и расположения ваших схем на листах. Доступно ручное рисование объектов при помощи мыши, а также добавление текстовых надписей, номиналов и нумерации под требуемым пользователю углом. В пункте «Перечень горячих клавиш» можно установить определенное действие на конкретную кнопку. Имеется раздел с подробными сведениями о разных направлениях и сферах деятельности в электронике.

Готовый рисунок можно сохранять в указанную папку на жёстком диске компьютера, распечатать, экспортировать или перенести на внешний накопитель. Поддерживаемые форматы экспорта: JPG, BMP, GIF, EMF, также можно выбрать и более редкие расширения. Благодаря встроенному подсказчику, разобраться в управлении программным обеспечением и приступить к работе смогут как любители, так и новички. Если пользоваться продуктом на первых порах сложновато, посмотрите видео на Ютубе, чтобы разобраться. В сети представлено очень много обучающих роликов.

Функциональность программы

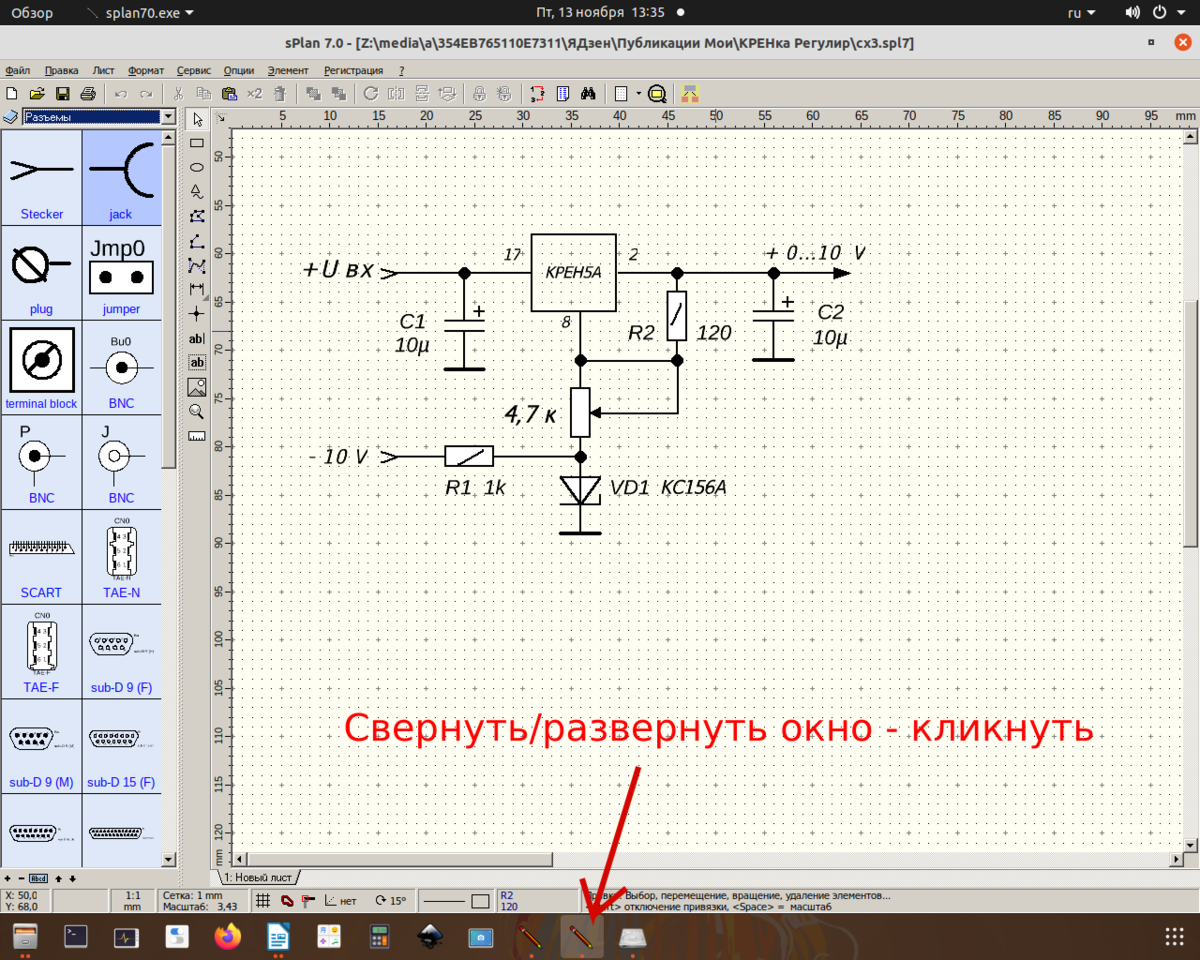

После установки и запуска сплана на мониторе ПК отображается окно с интерфейсом программы и рабочим полем листа. Здесь выполняется чертеж, и вставляются текстовые блоки.

В последнюю версию sPlan 7.0, добавлены новые опции, расширяющие функциональные возможности:

• маркировка наносимых элементов друг относительно друга, как дочерних или родительских;
• графическое обозначение размеров объектов чертежа;
• печать плаката;
• изменение масштаба рисунка с помощью scrolling (вращение колёсика мышки);
• отображение виртуальных узлов;
• возможность изменять стили линий для всех элементов;
• правка свойств выделенных объектов;
• размещение активных ссылок;
• привязка текста к центру листа;
• режим измерения в плоскости;
• тип сетки поля;
• смена масштаба линейки;
• сортирование листов.

Опция назначения родительского или дочернего статуса компонента позволяет при изменениях параметров родительского автоматически находить в схеме дочерние и производить замену в них.

Информация. К примеру, в чертеже раскиданы отдельные компоненты, принадлежащие конкретной микросборке. При изменении данных родителя (микросхемы) изменятся обозначения и дочерних компонентов.

При помощи опции «Размеры» доступно наносить размерные отрезки при указании: радиуса, диаметра, ширины, длины или угла. При работе с масштабом 1:1 можно измерять размеры на чертеже, пользуясь этой особенностью.

При необходимости получить большой размер чертежа выбирают функцию «печать баннера». На принтере распечатываются листы в формате А4, которые впоследствии соединяются в одно целое.

Появилась возможность вращением колёсика мышки изменять масштаб рисунка, чего не было в прошлых версиях.

Находящиеся в центре линий узлы виртуального отображения помогают при нанесении ломаных траекторий. Узел или линия после смещения и фиксации становится реальным узлом или линией.

В свежей версии программы появился вариант назначать стиль не только для линий, но и для любой фигуры и полигонов.

При одновременном выделении множества элементов стало доступно поменять значение их свойств для всех сразу. Изменения происходят только после подтверждения намерения, что исключает ошибочные действия.

Сплан 7.0 позволяет показывать сетку точками, а не одними линиями, повышая резкость чертежа на её фоне.

При исполнении многолистовых схем можно выставить ранжир следования листов. Подобная сортировка пришла на смену старой, при которой допустимо было изменение только одной позиции (перелистывание на один шаг влево или вправо).

Ещё одно новшество – установка бесплатного просмотрщика (sPlan70_Viewer), который обновляется автоматически и совместим с программными файлами.

Описание

Это софт для любителей электроники и радио, также рекомендован к использованию студентами профильных специальностей для использования в учебном процессе. Популярные русские версии – splan 7.0 rus, splan 8.0 rus.

Внимание! Версии программы ориентированы под различные операционные системы (ОС), на что при скачивании софта для установки следует обращать внимание. Технические характеристики программы splan 7.0.0.1 (7.0.0.4) Rus Edition:

Технические характеристики программы splan 7.0.0.1 (7.0.0.4) Rus Edition:

Технические характеристики программы splan 7.0.0.1 (7.0.0.4) Rus Edition:

• разработчик софта – Abacom Electronics;
• платформа установки – PC;
• требования к ОС: Win 95,98,NT,2000,XP,Vista;
• объём занимаемого места на жёстком диске – 6 Мб;
• оперативная память – 256 Мб;
• необходимая видеокарта – 32 Мб;
• язык – русский.

Программа при установке и пользовании не требует дополнительных исполняемых файлов («cracked.exe», «crack», «keygen», «trial reset» и т.п). Бесплатная версия для исполнителей электронных схем позволяет изображать и выводить готовый чертёж в удобных форматах: BMP, JPG, GIF, EMF и SVG. Вставка пользовательских файлов в исполняемую схему – один из плюсов софта. Работа проводится при помощи манипуляций мышкой. В библиотеке – подробный выбор разложенных по группам элементов.

Данные о программе при скачивании на ПК

Использование

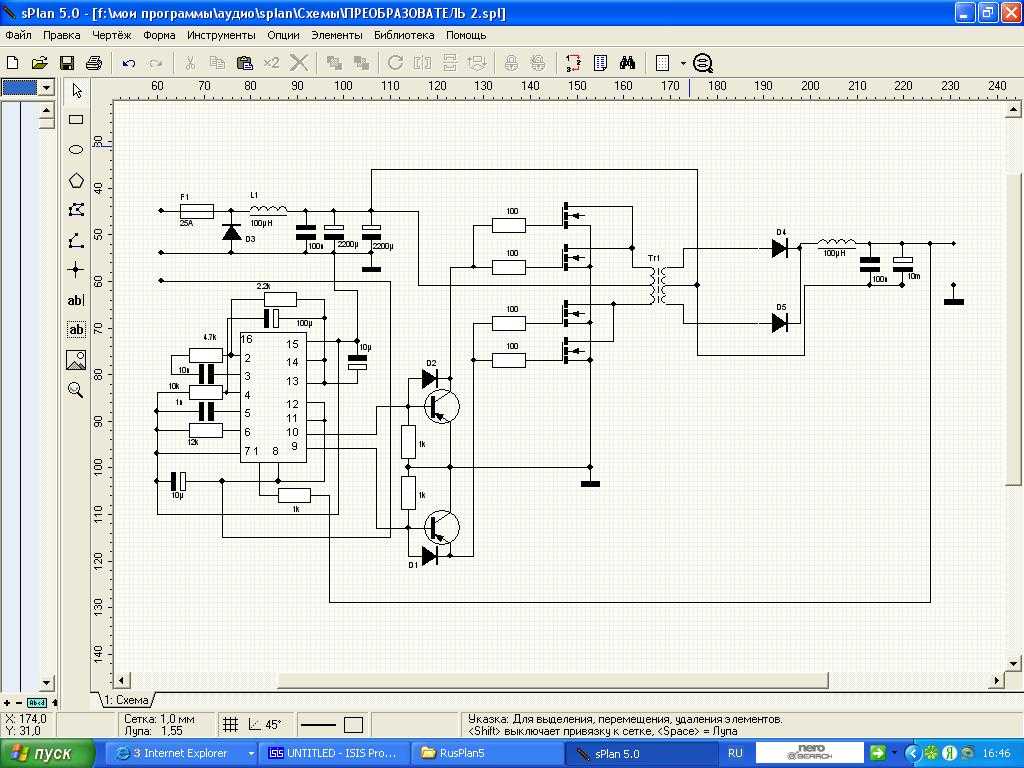

Рабочее поле представляет собой чистый лист с вертикальной и горизонтальной линейкой, на котором создаётся схема или рисунок. Создавая схему, нужно выбрать из splan библиотеки готовые, подходящие по смыслу элементы. После этого перетащить выбранные спрайты в рабочую зону листа. Выполняя их соединение между собой, используют линии, калиброванные по толщине.

Программа для проектирования электропроводки в доме

Выполнив выделение спрайтов, можно их ориентировать в горизонтальной и вертикальной плоскости, поворачивая на любой градус. В соответствии с избранным масштабом, все элементы графики автоматически прикрепляются к сетке проекта.

В процессе работы выбранные в библиотеке компоненты можно копировать, вставлять, вырезать и перемещать по всей поверхности рабочего стола программы.

Важно! Все элементы библиотеки соотнесены с ГОСТ. В качестве дополнительной опции существует возможность составлять избранные файлы в библиотеке, добавлять свои, обновлять и пополнять библиотечный реестр необходимыми пакетами изображений

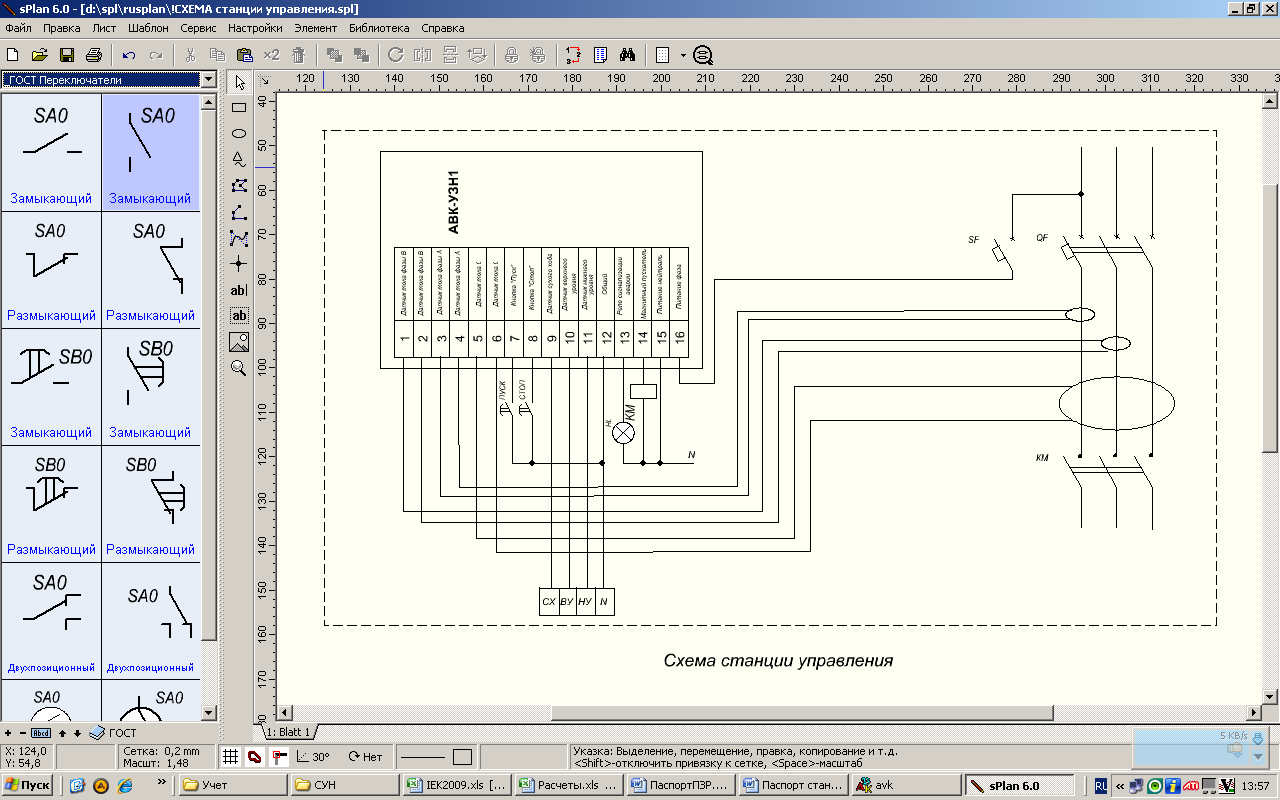

Обзор sPlan 6.0

Чем же воспользоваться, если возникла необходимость, например, начертить по всем правилам и стандартам небольшую электронную схему? Можно открыть MS Paint или MS Office и использовать их графические возможности. Но, согласитесь, это сложно, неудобно и, по всей видимости, не будет соответствовать начертательным стандартам, да и большие чертежи и схемы в таких программах создавать достаточно мучительно.

На помощь приходит графический редактор sPlan, разработанный немецкой компанией ABACOM специально для создания технических чертежей. Программа работает с векторной графикой собственного формата, имеет практически все функции, необходимые инженеру и простому пользователю для создания качественного чертежа или электронной схемы, работа с несколькими страницами (по аналогии с MS Excel).

Кроме того, есть возможность экспорта векторной графики в растровую, и её печать в любом масштабе.

Программа имеет возможность создания из примитивов (точки, прямой, отрезка, окружности, сектора, ломаной, эллипса, текста и т.д.) более сложных элементов с их последующим использованием в качестве шаблонов.

Функции редактора sPlan

Основной функцией sPlan, очевидно, является проектирование электронных схем. Специально для этой цели разработчиками создана огромная база геометрических шаблонов – графических обозначений электронных компонентов. В ней есть практически все компоненты, которые могут понадобиться при разработке схемы. Если же какого то компонента не нашлось, ничего страшного, Вы сами сможете его создать из примитивов, сохранить в библиотеке и в дальнейшем использовать.

sPlan 6.0 включает в себя следующие группы электронных компонентов: акустика, сигнализаторы, антенны, элементы питания, конденсаторы, разъёмы, реле, цифровые элементы, диоды, двигатели, КМОП и обычные транзисторы, предохранители, генераторы, электрогидравлические элементы, индуктивности, значки условных обозначений, измерительные приборы, операционные усилители, резисторы, выключатели и переключатели, тиристоры, трансформаторы, электровакуумные лампы и некоторые другие элементы в категории «Разное».

Кроме набора готовых элементов, sPlan имеет следующие возможности построения чертежей: прямоугольник, эллипс, произвольная форма, замкнутая и незамкнутая ломаная, кривая Безье, пересечение прямых с соединением (точка), одностроковый текст, многостроковый текст, произвольное растровое изображение.

Увеличительное стекло, служит для установки нужного масштаба, элемент редактирования для выделения, перемещения и удаления объектов, поворот объекта на выбранный угол, создание клона выделенных объектов, их зеркальное отражение по вертикали и горизонтали, пропорциональное изменение размера, поиск по имени и многое другое.

Вся графика в sPlan привязана к своеобразной сетке, которая в свою очередь связана с горизонтальной и вертикальной линейками. Это значит, что перемещать объекты можно только на определённые расстояния (по умолчанию это 1мм). Если же необходимо переместить объект на произвольное расстояние, нужно делать это, предварительно нажав клавишу Shift.

Как и все современные редакторы (не только графические), sPlan имеет возможность отмены каких-либо действий (Ctrl+Z), и, при необходимости, их повторения (Ctrl+Y).

Каждому элементу чертежа можно присвоить имя, номинал и описание.

Особенностью редактора является многостраничность, то есть один проект может содержать несколько независимых листов, которые можно сохранить в один файл, как по отдельности, так и все вместе.

Кроме того, sPlan имеет несколько простых, но полезных настроек и справку по своим основным возможностям, правда на английском языке.

Как быстро вставить рисунок из программы sPlan 7 в документ текстового редактора Microsoft Word.

Я часто готовлю различные текстовые материалы, по роду своей деятельности в текстовом редакторе Microsoft Word со вставкой различной графической информации. Как вы уже догадались, для создания схем и рисунков я использую мой любимый редактор sPlan 7. Теперь я хочу с вами поделиться, как я быстро переношу рисунки из программы sPlan в Word, к тому же по этому вопросу я получал не мало писем.

Конечно, было бы логично использовать следующую цепочку действий: создание рисунка — экспорт рисунка в один из растровых форматов – вставки растрового рисунка в документ Word. Однако открою вам свой секрет, хотя на самом деле это очевидное действие, которым ни кто не пользуется!

Я переношу рисунки из sPlan в Word по следующей схеме: создание рисунка – копирование рисунка в буфер обмена – вставка рисунка в текстовый документ.

Для этого необходимо:

1. Выделить рисунок в sPlan (или его часть)

2. В меню «Файл» выбрать пункт «Буфер обмена…»

3. В окне «Копирование в буфер обмена..» установить качество рисунка и какие элементы рисунка скопировать (все или выделенные) и нажать ОК.

4. В редакторе Microsoft Word вызвать правой клавишей мыши контекстное меню и выбрать «Вставить» (либо в меню «Главная» пункт «Вставить», а лучше сочетание клавиш – Ctrl+C )

5. Готово!!!

Черчение электрических схем в программе sPlan: легко, быстро и качественно.

Черчение электрических схем производится в главном окне программы. Всё, что необходимо сделать, это перетащить готовые изображения электрорадиоэлементов из библиотеки элементов в главное окно программы (рис. 5 ).

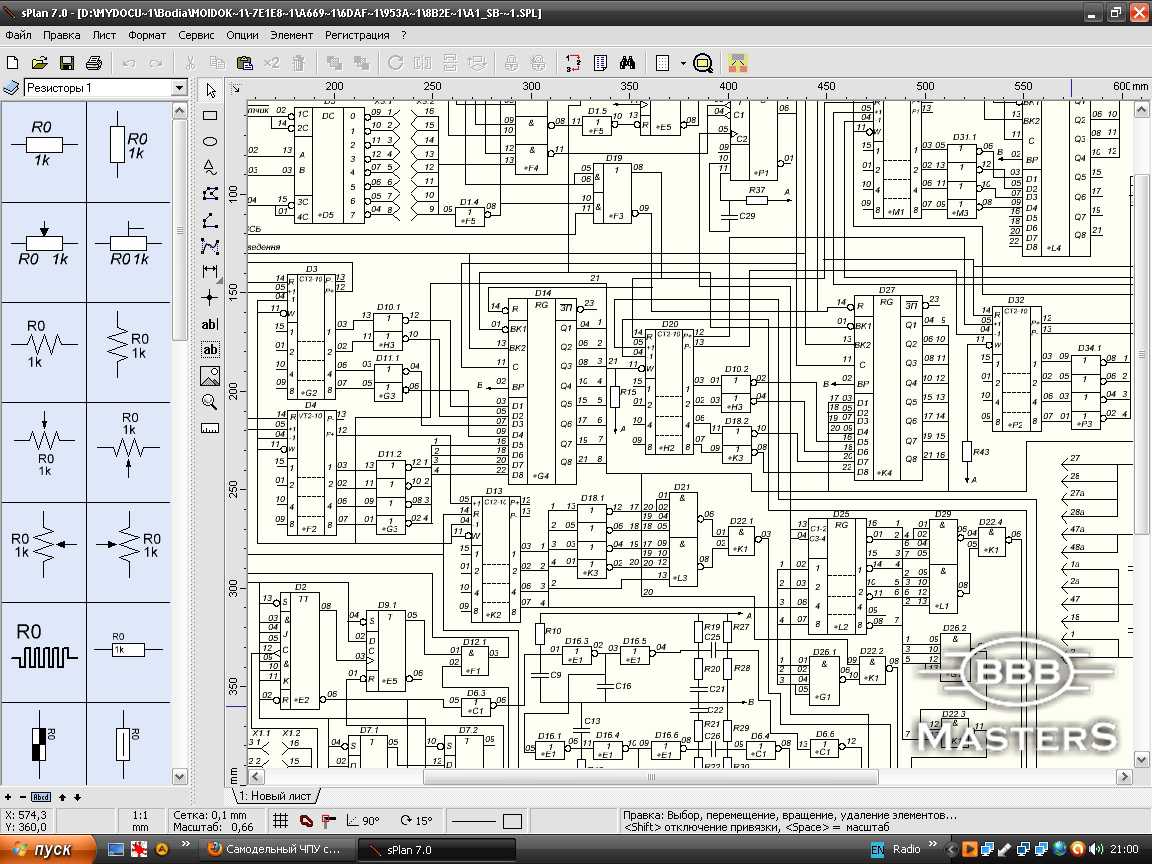

Рисунок 5. Черчение электрических схем в sPlan.

При этом все графические элементы автоматически привязываются к сетке, размер которой устанавливается в верхней панели инструментов (рис. 6).

Рисунок 6. Установка шага сетки в программе sPlan.

Готовые элементы соединяются между собой проводниками (линиями) с помощью инструментов панели справа от библиотеки элементов, где необходимо проставляются места соединения проводников. Таким образом формируется готовая принципиальная схема.

В программе sPlan есть возможность вставки готовых рамок для чертежа электрической схемы различных размеров. Для этого необходимо зайти в меню Форма — Открыть форму (рис. 7)

и в окне выбора файлов, выбрать необходимую форму рамки (рис 8).

Рисунок 8. Окно выбора рамок для чертежа.

Теперь на чертеже красивая рамка, выполненная по ГОСТу (рис. 9)

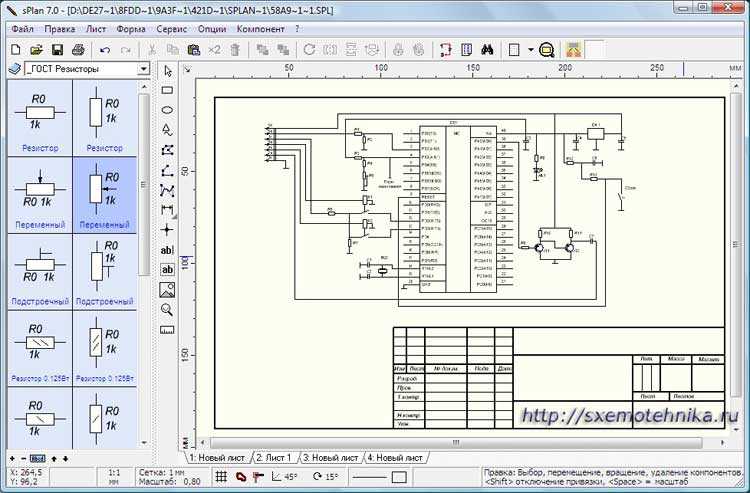

Рисунок 9. Чертеж электрической схемы с рамкой.

В принципе я описал все основные функции программы, необходимые для создания электрической схемы по ГОСТу. В программе есть еще много разнообразных функций, таких как автоматическое формирование перечня элементов схемы, поиск элемента схемы, автоматическая нумерация элементов схемы по заданному направлению и т. д.

Платные программы

Платные программы имеют более широкий набор функций и возможностей.

Splan

В приложении есть каталоги с элементами, которые добавляются при необходимости. Есть возможность работы одновременно с несколькими начерченными проектами. Splan предлагает использовать готовые фотографии изделия или детали в качестве фона для построения нового чертежа. Стоимость лицензии — 5 724 руб.

OrCAD

Схемы можно начертить по ГОСТ. Есть встроенные учебные материалы по работе с программой. Предлагается пробная бесплатная версия с ограничениями по количеству элементов в схеме. Годовая лицензия стоит около 20 000 руб.

Altera

Большой комплект автоматизированных программ для рисования однолинейных схем электроснабжения и создания диаграмм, подобно sPlan, благодаря которому можно решать сложные задачи, связанные с созданием электрической проводки. Нацелено на преобразование простейших подблоков и печатных инструментов.

TINA-TI

TINA-TI поставляется современной программой SPICE-схем промышленного стандарта. Отличительной чертой продукта является анализ, который позволяет вывести не только кривые, но и формулы. Построенные модели просматриваются и тестируются в фотореалистичном режиме 3D-визуализации. Стоимость платного пакета — 13 130 руб.

TurboCAD

Система автоматизированного формирования 2- и 3-мерного дизайна и черчения, работающая под операционными системами Microsoft Windows и Macintosh.

Инструменты:

• масштабирование;
• измерение;
• управление слоями;
• редактирование на основе дескрипторов;
• настраиваемый пользовательский интерфейс.

Подписка на 1 год — 30 702 руб.

Proteus Design Suite

Основные характеристики:

1. Виртуальный дизайн позволяет проводить тестирование до заказа первой физической платы.
2. Автоматическая маршрутизация на основе формы в стандартной комплектации экономит время.
3. Прямой доступ к 15 млн деталей.

Micro-Cap

Приложение, нацеленное на моделирование цифровой, аналоговой и смешанной электрической схемы. Все, что нужно, чтобы сделать чертеж, это ввести параметры в соответствующее табло и получить результат.

DipTrace

Для опытных радиолюбителей или тех, чья работа связана с проектированием радиотехнических изделий, полезна будет программа DipTrace. Разрабатывалась она в России, потому полностью на русском.

Есть в ней очень полезная функция — она может по готовой схеме разработать печатную плату, причем ее можно будет увидеть не только в двухмерном, но и в объемном изображении с расположением всех элементов. Есть возможность редактировать положение элементов на плате, разработать и корректировать корпус устройства.  То есть, ее можно использовать и для проектирования проводки в квартире или доме, и для разработки каких-то устройств.

Кроме самой программы для рисования схем надо будет скачать еще библиотеку с элементной базой. Особенность в том, что сделать это можно при помощи специального приложения —  Schematic DT.

Интерфейс программы для рисования схем и создания печатных плат DipTrace удобный. Процесс создания схемы стандартный — перетаскиваем из библиотеки нужные элементы на поле, разворачиваем их в требуемом направлении и устанавливаем на места. Элемент, с которым работают в данный момент подсвечивается, что делает работу более комфортной.

По мере создания схемы, программа автоматически проверяет правильность и допустимость соединений, совпадение размеров, соблюдение зазоров и расстояний. То есть, все правки и корректировки вносятся сразу, на стадии создания. Созданную схему можно прогнать на встроенном симуляторе, но он не самый сложный, потому есть возможность протестировать продукт на любых внешних симуляторах. Есть возможность импортировать схему для работы в других приложениях или принять (экспортировать) уже созданную для дальнейшей ее проработки. Так что программа для рисования схем DipTrase — действительно неплохой выбор.

Если нужна печатная плата — находим в меню соответствующую функцию, если нет — схему можно сохранить (можно будет корректировать) и/или вывести на печать. Программа для рисования схем DipTrace платная (имеются разные тарифы), но есть бесплатная 30-дневная версия.

https://youtube.com/watch?v=j_SMuDpVT0A

Источники

• https://stroychik.ru/elektrika/programmy-dlya-risovaniya-shem
• https://rusenergetics.ru/oborudovanie/programma-dlya-risovaniya-skhem
• https://panelektro.ru/ampery/programma-dlya-risovaniya-elektricheskih-printsipialnyh-shem.html
• https://elektroznatok.ru/info/soft/programmy-dlya-risovaniya-shem
• https://ocomp.info/dlya-postroeniya-blok-shem.html
• https://www.qrz.ru/reference/free_circuit_simulators/

Возможности

В первую очередь нами будут описаны именно возможности русской версии программы sPlan 8.0. Когда вы увидите их, перейдем обзору ее положительных и отрицательных сторон.

Перечень функций данного софта выглядит следующим образом:

• Создание, показ и печать электрических схем любой степени сложности.
• Наличие всех электронных компонентов с соответствующей маркировкой. Нет такой детали, которую бы не «знала» наша программа.
• Поддержка экспорта готового результата в один из популярных форматов. Это может быть, как простая картинка, так и читаемый именно данным софтом файл проекта. Последний вариант лучше подойдет для тех случаев, когда вы не экспортируете готовый результат, а сохраняете проект для доработки.
• Линии в схеме электрической цепи могут быть нарисованы под любым углом. Это позволяет создавать любую мыслимую конфигурацию и реализовывать на ее базе реальную печатную плату.
• Все сделанные в программе чертежи можно вывести прямо отсюда же на печать.
• Поддерживается интеграция любых изображений, например, для пояснения того или иного момента. Каждая деталь может быть прикреплена к специальной сетке, что позволяет выровнять все компоненты согласно друг друга. Также тут есть очень удобная функция привязки к выводам того же транзистора, резистора и т. д. Вы просто ставите деталь рядом, и она автоматически подключается.
• Имеется удобный инструмент для масштабирования рабочей области. Вы можете приблизить схему, значительно увеличив ее, или отдалить для полного просмотра.

Это далеко не все возможности sPlan 8.0 Rus, однако, уместить их в рамки такой небольшой статьи у нас не выйдет. Поэтому сразу переходим к списку плюсов и минусов.

Как переместить библиотеку компонентов в sPlan 7 и подключить ее к программе.

Вот такой вот вопрос пришел ко мне на почту от одного из моих подписчиков:

«Здравствуйте Андрей! Просмотрел Ваши уроки! Спасибо огромное! Есть вопрос!!! У меня sPlan стоит на двух компьютерах, создаю новый компонент в библиотеке на одном компе и что бы на другом не создавать копирую папку standart или BIBO и переношу, но новые компоненты на другом компе в библиотеке не появляются. Как быть. Спасибо»

Эту задачу можно решить несколькими способами. Пусть нам необходимо с первого компьютера скопировать библиотеку на второй.

ВНИМАНИЕ: Перед тем как вы начнете выполнять нижеизложенные действия посмотрите в какую папку установлена программа sPlan. По умолчанию программа устанавливается в C:\Program Files\Splan70\. На самом деле системой для папки Program Files установлены атрибуты «Только для чтения», а так как при создании новых компонентов в библиотеке вы физически изменяете файл библиотеки, то система заблокирует какое либо изменение в файлах и таким образом при переносе библиотеки на другой компьютер вы просто скопируете старую библиотеку!

На самом деле системой для папки Program Files установлены атрибуты «Только для чтения», а так как при создании новых компонентов в библиотеке вы физически изменяете файл библиотеки, то система заблокирует какое либо изменение в файлах и таким образом при переносе библиотеки на другой компьютер вы просто скопируете старую библиотеку!

Так как изменять атрибуты имзенять не рекомендуется (да и это не так уж и просто сделать для папки Program Files без прав администратора) то советую установить программу в любое другое место, только не в папку Program Files.

Я думаю это самый простой способ. Для начала посмотрим на первом компьютере путь до текущей (подключенной в настоящее время) библиотеки, в которой создавались новые компоненты. Для этого в библиотеке компонентов кликнем на пиктограмме с голубой книгой и в выпадающем меню выберем пункт «Библиотеки…».

Перед вами появиться окно «Параметры», где в поле «Путь» можно будет посмотреть путь до папки с файлами библиотеки, а в поле «Название» соответственно название библиотеки. Вот именно эту папку и будем копировать на второй компьютер.

В принципе папку можно скопировать в любое место на жестком диске второго компьютера, главное запомните, куда вы ее скопировали!

Теперь на втором компьютере необходимо подключить эту библиотеку в качестве текущей. Для этого так же вызываем окно «Параметры», нажимаем кнопку «Создать», после чего в окне «Выбор каталога» указать папку с файлами библиотеки, которую вы скопировали с первого компьютера. Далее в поле «Название» меняем название нашей библиотеки. Закрываем окно и наслаждаемся новой библиотекой! Задача выполнена!

Возможности программы

sPlan – приложение для черчения электрических схем любой сложности, использующееся студентами, радиолюбителями, электриками, энтузиастами. Содержит библиотеку элементов (сплайнов), которые вместо рисования с нуля нужно перетаскивать на лист, соединять связями с привязкой к сетке или объектам, расставлять их размеры, нумерацию, добавлять надписи. Сплайны можно редактировать, создавать собственные, переименовывать, нумеровать. Доступно их вращение, масштабирование, отражение, преобразование, перекрашивание, управление слоями.

sPlan позволяет настроить формат листа, создать многостраничный документ, использовать вертикальные и горизонтальные направляющие линии, сетку со свободными размерами ячейки для повышения точности и удобства черчения.

Графические элементы можно группировать с подобными для простоты работы: удаления, перекрашивания, изменение свойств.

Есть функции экспорта чертежей или отдельных страниц документа в графические форматы с возможностью выбора качества конечного изображения, их вставки в текстовые документы (Word).

В sPlan 8 появилась функция печати на листах форматах А2, разделения чертежей на несколько фрагментов, например, печать А3 на двух листах А4. sPlan умеет составлять списки используемых на схеме компонентов.

Прочие функции

К дополнительным функциям sPlan отнесём автоматическую нумерацию элементов, управление списками компонентов, выравнивание содержимого схемы – оптимизирует расположение её компонентов, однако не всегда корректно.

Функция «Резиновая лента» сохранит связи между элементами при их перемещении, а «Привязка к концам» – автоматически соединяет сплайны при приближении нового компонента к размещённому на схеме. Их можно объединять и вручную в режиме рисования.

Пользователь может импортировать сплайны сторонних авторов и создавать собственные с нуля или путём редактирования существующих с последующим сохранением.

 Интерфейс

Рассмотрим основные элементы панели инструментов.

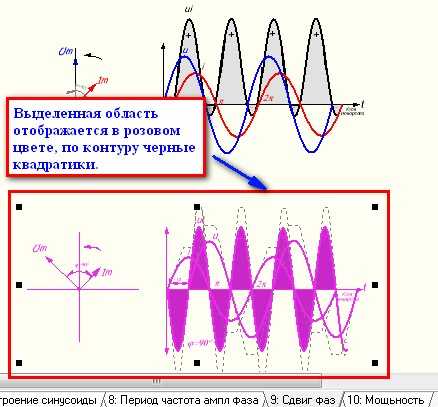

• Курсор – прямоугольное выделение.
• Линия – рисование прямых, ломаных линий.
• Узел – добавление мест соединений, контактов.
• Прямоугольник – добавление правильных прямоугольников с прямыми или скруглёнными углами.
• Окружность – черчение кругов, их секторов, эллипсов, дуг.
• Многоугольник – рисование многоугольников свободной формы.
• Кривая Безье – кубическая кривая, построенная на основании четырёх точек.
• Произвольная кривая – свободное рисование бикубической кривой.
• Особые формы (геометрические фигуры) – сложные сплайны: три- и многоугольники, звёзды, сетки, синусоиды, таблицы.
• Размеры – автоматическое вычисление и добавление размеров.
• Текст, Текстовый блок – наложение надписей.
• Изображение – добавление графических файлов.
• Масштаб – управление масштабом.
• Измерить – определение расстояний, углов, диагоналей.

В левом вертикальном фрейме размещено содержимое библиотеки сплайнов.

Из новых функций и возможностей sPlan 8 отметим:

• Графический движок
• Поддержка мониторов высокого разрешения, плавное масштабирование, полноэкранный режим.
• Появившаяся у правой границы окна панель свойств элементов.
• Расширенная библиотека компонентов, выполненных по ГОСТ.
• Полная поддержка Unicode, работа с многостраничными документами.
• Вставка оглавлений в чертежи, привязка при рисовании линий.
• Масштабирование вставленных растровых изображений.
• Добавление ссылок, преобразование многоугольников в линии.
• Рисование от руки, новая система штриховки, управление горячими клавишами.

Интерфейс программы sPlan 7

Рассмотрим интерфейс программы sPlan 7 (рис 4). В верхней части окна программы расположено главное меню и стандартная панель инструментов . С помощью стандартной панели инструментов можно выполнять не только стандартные действия (создать, сохранить, открыть и т.д.), но и дополнительные, связанные с изменением ориентации на плоскости элементов, группировки элементов, перенумерации элементов схемы, создания перечня элементов, изменения масштаба сетки и масштаба самого документа.

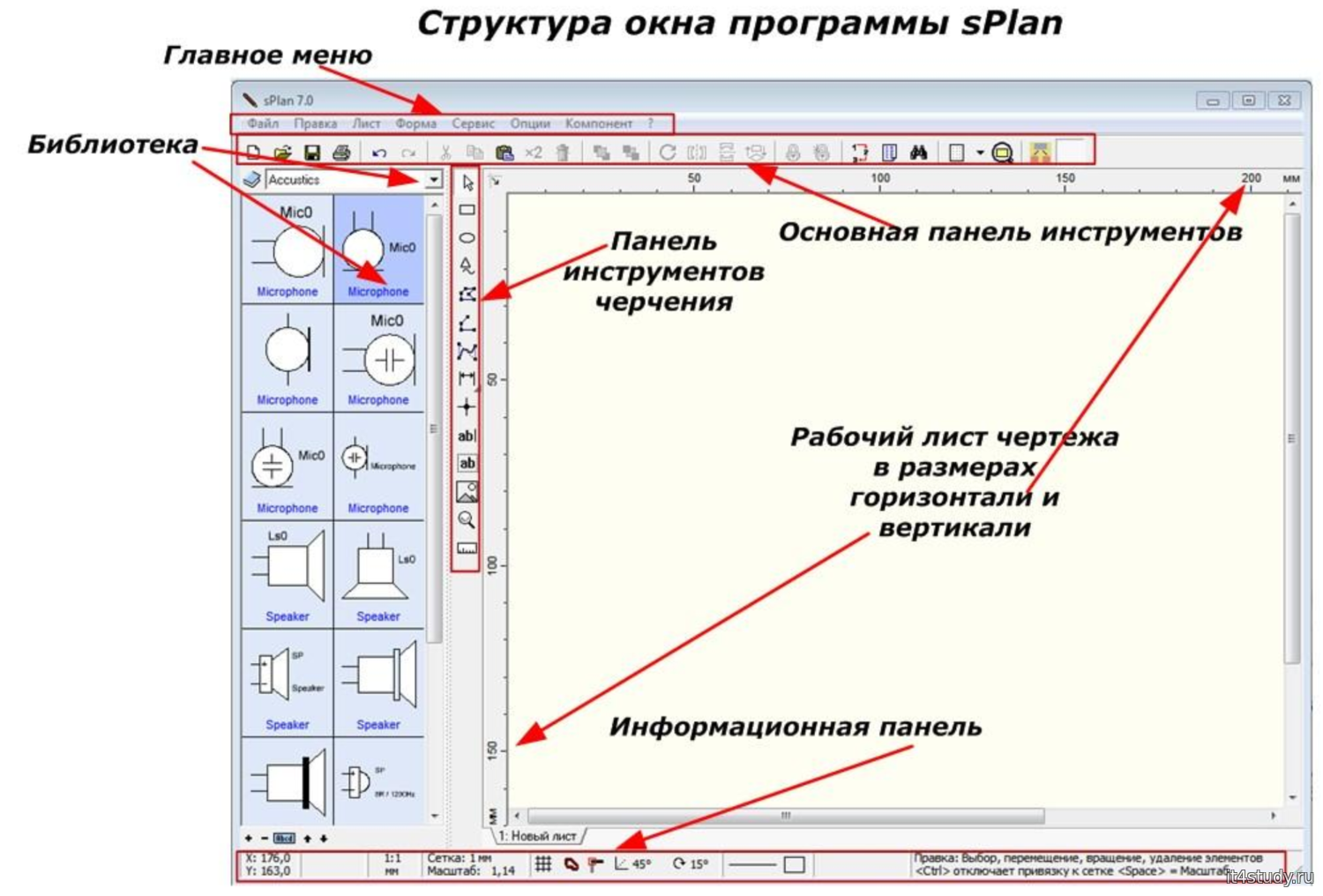

Рисунок 4. Окно программы sPlan.

В левой части окна программы расположено окно с библиотеками элементов . По умолчанию с программой идет несколько библиотек, которые можно переключать в этом окне. Так же имеется возможность создавать свои элементы и добавлять их в имеющуюся библиотеку или создать новую пользовательскую библиотеку.

Между окном с библиотеками элементов и главным окном программы sPlan 7 расположена панель инструментов для черчения схем и рисунков . С помощью инструментов этой панели можно чертить прямые линии, различные фигуры и кривые, ставить точки в местах соединения схемы, вставлять надписи и рисунки и изменять масштаб самого чертежа. Кстати, в седьмой версии программы sPlan, появилась функция нанесения размеров деталей.

В нижней части окна программы sPlan расположена информационная панель в которой выводятся значения координат курсора, параметры линий и другая информация.

Функциональность программы

После установки и запуска сплана на мониторе ПК отображается окно с интерфейсом программы и рабочим полем листа. Здесь выполняется чертеж, и вставляются текстовые блоки.

В последнюю версию sPlan 7.0, добавлены новые опции, расширяющие функциональные возможности:

• маркировка наносимых элементов друг относительно друга, как дочерних или родительских;
• графическое обозначение размеров объектов чертежа;
• печать плаката;
• изменение масштаба рисунка с помощью scrolling (вращение колёсика мышки);
• отображение виртуальных узлов;
• возможность изменять стили линий для всех элементов;
• правка свойств выделенных объектов;
• размещение активных ссылок;
• привязка текста к центру листа;
• режим измерения в плоскости;
• тип сетки поля;
• смена масштаба линейки;
• сортирование листов.

Опция назначения родительского или дочернего статуса компонента позволяет при изменениях параметров родительского автоматически находить в схеме дочерние и производить замену в них.

Информация. К примеру, в чертеже раскиданы отдельные компоненты, принадлежащие конкретной микросборке. При изменении данных родителя (микросхемы) изменятся обозначения и дочерних компонентов.

При помощи опции «Размеры» доступно наносить размерные отрезки при указании: радиуса, диаметра, ширины, длины или угла. При работе с масштабом 1:1 можно измерять размеры на чертеже, пользуясь этой особенностью.

При необходимости получить большой размер чертежа выбирают функцию «печать баннера». На принтере распечатываются листы в формате А4, которые впоследствии соединяются в одно целое.

Появилась возможность вращением колёсика мышки изменять масштаб рисунка, чего не было в прошлых версиях.

Находящиеся в центре линий узлы виртуального отображения помогают при нанесении ломаных траекторий. Узел или линия после смещения и фиксации становится реальным узлом или линией.

В свежей версии программы появился вариант назначать стиль не только для линий, но и для любой фигуры и полигонов.

При одновременном выделении множества элементов стало доступно поменять значение их свойств для всех сразу. Изменения происходят только после подтверждения намерения, что исключает ошибочные действия.

Сплан 7.0 позволяет показывать сетку точками, а не одними линиями, повышая резкость чертежа на её фоне.

При исполнении многолистовых схем можно выставить ранжир следования листов. Подобная сортировка пришла на смену старой, при которой допустимо было изменение только одной позиции (перелистывание на один шаг влево или вправо).

Ещё одно новшество – установка бесплатного просмотрщика (sPlan70_Viewer), который обновляется автоматически и совместим с программными файлами.

AusLogics BoostSpeed 7.6.0.0 Premium + RUS [2014, Оптимизация системы]

Год выпуска: 2014Жанр: Оптимизация системыРазработчик: AuslogicsСайт разработчика: http://www.auslogics.com/Язык интерфейса: Английский + РусскийТип сборки: StandardРазрядность: 32/64-bitОперационная система: Windows XP, Vista, 7, 8, 8.1Системные требования: 60 MB available hard disk space 512 MB RAMОписание: Auslogics BoostSpeed — популярный набор инструментов для оптимизации и настройки вашей операционной системы. С помощью этой программы вы сможете значительно оптимизировать работу вашей системы, с легкостью настроить различные параметры Windows, очистить жесткий диск и системный р …
