Столбчато-ленточный фундамент своими руками

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Столбчатые опоры

По типу конструкции все основания подразделяют на:

ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы

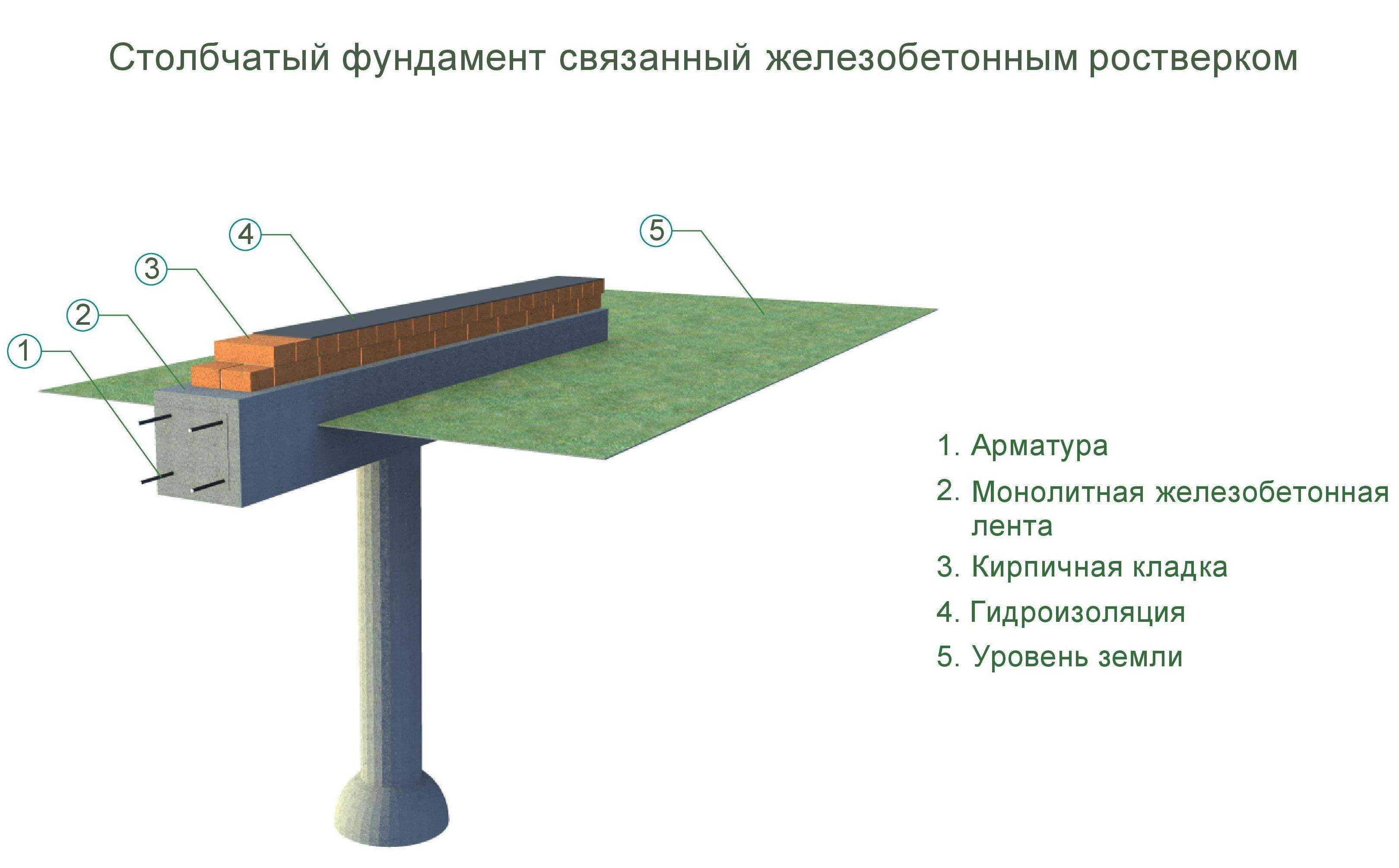

свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт

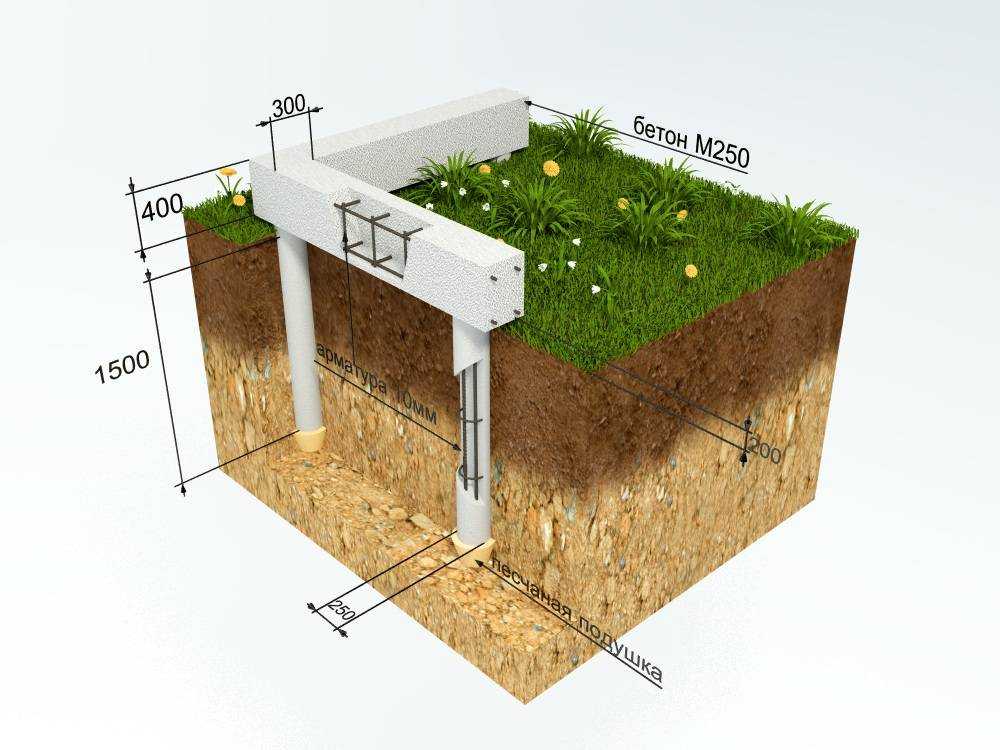

столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

ВИДЕО: Выбор фундамента для дома

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Бассейн на даче: устройство, пошаговая инструкция по обустройству своими руками | 65+ Фото & Видео

Заливка ленточного фундамента

Для заливки железобетонного фундамента рекомендуется использовать бетон марки М200 или М300. Соблюдение технологии требует бетонирование выполнять за один раз, чтобы не допускать солёности фундамента и образования мостиков холода.
Бетон можно изготовить самостоятельно или можно приобрести и залить за один раз, что более практично, не менее бюджетно.
Если Вы самостоятельно готовите раствор, то его необходимо заливать равномерным слоем по всему дну траншеи примерно по 20 см высотой, и уже поверх него добавлять следующий слой. В идеале, что бы нижний слой не успевал застывать до заливки верхнего, тогда можно избежать солености фундамента.

При заливки из бетономешалки, машины, раствор должен подаваться с высоты не менее 1,5 метра, в ином случае ухудшается его плотность и вязкость.
Раствор начинаем подаваться с углов и равномерно распределяется лопатами по ленте. Что бы максимально выгнать из раствора воздух, он трамбуется ударами по стенкам опалубки, вибратором или иными приспособлениями.
После полной заливки, поверхности выравнивается и сглаживается малярными мастерками.

Особенности

Свайный фундамент представляет собой систему специальных вертикальных опор (свай), связанных между собой горизонтальным элементом (ростверком). Принцип действия такой конструкции заключается в том, что высокопрочная (чаще всего металлическая или железобетонная) свая проходит насквозь нестабильные слои грунта и упирается в твердый пласт.

При этом она способна выдержать в верхней части все неблагоприятные воздействия. Это позволяет сделать надежную опору на очень пучинистых, увлажненных и болотистых почвах, торфяниках, плывунах, а также на тех участках, где грунтовые воды подходят близко к поверхности.

Рассматриваемые опоры, как правило, требуют значительного заглубления, которое очень сложно обеспечить путем рытья ямы. По этой причине невозможно смонтировать столбчатый фундамент, а ленточный и даже монолитный (плитный) тип оказываются малоэффективными и ненадежными.

Установка свай может производиться несколькими способами: бурение скважины, забивание, вдавливанием, вибропогружением или ввинчиванием сваи.

Фундаментная система содержит несколько свай, которые вверху соединяются ростверком. Этот элемент необходим для равномерного перераспределения сжимающих нагрузок на все точки опоры.

Советуем почитать: Как сделать земляной бур своими руками?

Положительные стороны

Конструкция сборного фундамента

Свою популярность сборный ленточный фундамент получил благодаря своим технико-экономическим показателям:

Быстрота и скорость проведения строительных работ по возведению конструкции. После укладки сборных элементов фактически на следующий день можно начинать возведение наружных и внутренних стен здания.
Гарантированное качество большинства применяемого материала, который изготавливают в заводских условиях и имеют сертификат качества готовой продукции.
Доступность технологии возведения по аналогии с кирпичной кладкой, главное правило которой – соблюдение правильности перевязки кладочных рядов.

Самостоятельный чертеж

Если планируется небольшая дачная постройка, то вполне подойдет выполнение простого бумажного эскиза. Если речь идет о серьезном строительстве дома, то лучше отрисовать схему в специальном графическом редакторе – Автокаде, Компасе или Архикаде.

Составляем правильный план фундамента

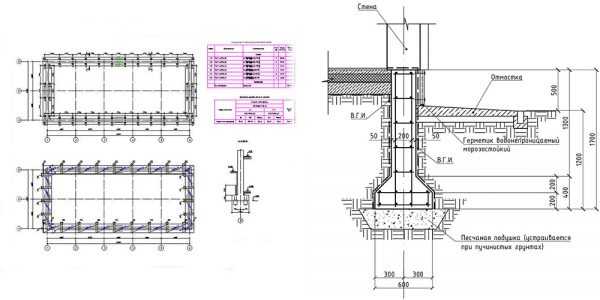

План чертеж фундамента

Возведение качественного основания для дома является залогом прочности и надежности здания. Правильно разработанный план фундамента становится отличной основой для производства работ. При его создании анализируется большой объем исходных данных, которые могут оказать влияние на основание.

План фундамента, кроме таблиц, сопровождает чертеж. На этом документе детально прорисованы все геометрические характеристики и привязки к существующему участку и контурам местности.

Классический и популярный ленточный фундамент также имеет чертеж, который является отправной точкой для производства работ.

Стоимость проекта каркасного дома

Проект каркасного дома может стоить по-разному. На стоимость влияют следующие моменты:

Оригинальность. Проект может быть индивидуальным или типовым. Первый вариант гораздо дороже, поэтому можно купить стандартный проект и потратиться на его адаптацию.
Степень детализации. Чем более детальный проект, чем больше в нем эскизов и чертежей, тем он дороже.
Размеры дома. Количество этажей, размеры строения определяют объем расчетов и сложность проекта, а значит, его цену.
Архитектурная сложность.
Сложность геологических и других подготовительных работ.

В целом, стоимость проекта колеблется в диапазоне 3-30 тыс. рублей.

Монолитный фундамент своими руками, технология

Алгоритм строительства фундаментов ленточного, плитного и столбчатого типа приведен в предыдущих разделах статьи. Мы же рассмотрим критические ошибки на основных этапах монтажа монолитных оснований, допускать которые недопустимо.

Разметка фундамента перед работами;

Разметка фундамента выполняется посредством щитов обноски, между которыми натягивается строительный шнур, определяющий контуры основания. Щиты нужно выносить за пределы фундамента на 1.5-2 метра, чтобы на углы основания указывали точки пересечения бечевки.

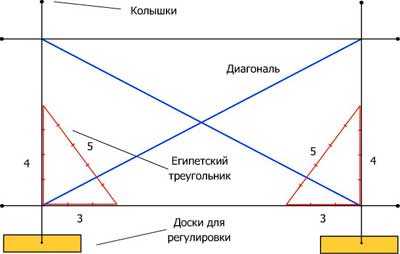

Рис: Схема проверки прямых углов при разметке фундамента

Крайне важно проверять правильность прямых углов разметки, как по внутренним, так и по внешним поясам фундамента. Делается это по правилу египетского треугольника — в угловой части основания от точки пересечения шнура отступается 3 и 4 м

и делаются соответствующие пометки (на бечевке крепятся кусочки изоленты). Вымеряется расстояние между отметками, если прямой угол правильный, длина диагонали должна составить 5 м.

Монтаж опалубки и уплотняющей подушки.

На дне траншеи либо котлована нужно формировать уплотняющую подсыпку из песка и гравия. Гравий идет первым слоем, песок — вторым, толщина обеих слоев одинакова (по 10, 15 либо 20 см). Засыпку нужно тщательно уплотнить виброплитой либо ручной трамбовкой. При монтаже опалубку нужно укреплять боковыми раскосами и поперечными перемычками, соединяющими боковые щиты по верхнему контуру, чтобы не допустить деформацию формы под весом бетона.

Армирование.

Типичная ошибка при армировании монолитных фундаментов — неправильная стыковка углов каркаса, на которые в процессе эксплуатации основания приходятся основные нагрузки.

Важно: широко распространенное перекрестное армирование является недопустимым, соединять углы нужно посредством выгнутых Г-образные стержней либо согласно рекомендациям В. С

Сажина — с помощью усиления дополнительными прутками.

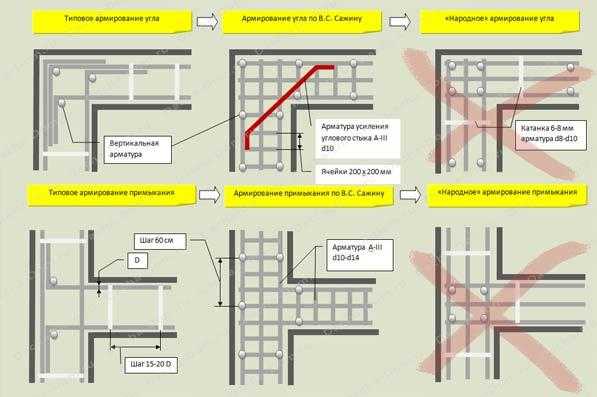

Рис: Схема правильного армирования углов фундамента

Заливка и выдержка бетона.

При бетонировании фундамента подавать бетон в опалубку нужно посредством желобов, поскольку при падении с высоты свыше 1 м. смесь расслаивается и теряет плотность. После заливки опалубки необходимо проштыковать бетон арматурным прутком, чтобы удалить из него образовавшиеся полости воздуха.

Важно: если фундамент набирает прочность летом, при температуре свыше 20 градусов, бетон нужно ежедневно увлажнять из шланга с распылительной насадкой, так как при пересыхании на бетоне могут образовываться микротрещины.

Сечения в плане фундамента

Сечения уточняют план ленточного или свайного фундамента. На них изображаются:

геометрия (контуры опоры),
гидроизоляция,
отмостка (при изображении наружных стен),
размеры уступов.

Сечение ленточного фундамента с гидроизоляцией и отмосткой.

Для ленточного типа необходимо указание уровней (чтобы чертеж был более наглядным, отметки наносят на план на одном уровне с разворотом полочки в сторону от сечения). Нулевой отметкой считается уровень пола 1 этажа. Кроме нее указываются уровни:

поверхности земли,
подошвы фундамента,
обреза.

Чтобы было легко установить место сечения ленточного типа опоры дома, на общем плане наносится след секущей плоскости – разомкнутые штрихи с указующими направление стрелками.

Общие правила выполнения сечений

Сечения выполняют в масштабе 1:20, 1:25, 1:50.
Изображения по сечениям могут располагаться на отдельных листах в качестве приложения к основной схеме или на общем листе (при небольших размерах).

Дополнительные документы

Кроме проектной документации, которая прилагается к плану фундаментной основы сооружения, прилагают комплект следующих документов:

сводную спецификацию с указанием требований к каждому элементу, располагаемому ниже «нулевого» уровня;
развертку и планировку по монтажу сборных опорных элементов;
схему, отображающую армирование участка с учетом нагрузочных воздействий объекта на фундаментную основу;
таблицы, в которых указаны эксплуатационные показатели опорных столбов фундамента;
сведения о размещении откосов.

Чтобы фундамент получился надежным и долговечным, используют точные расчеты и квалифицированных специалистов. Попытки сэкономить на составлении проекта однозначно приведут к появлению дефектов, которые повлекут за собой финансовые расходы.

Пошаговое инструкция строительства фундамента для дома

При строительстве фундамента для дома своими руками пошаговая инструкция будет ценным подспорьем и поможет избежать множества ошибок.

Шаг 1. Подготовка

Первым делом необходимо провести расчистку участка от зеленых насаждений, валунов, строительного и иного мусора, подготовить места для размещения материалов и инструментов.

Шаг 2. Разметка участка

Используя шнур, колья и измерительные инструменты, необходимо провести разметку границ будущей конструкции. Вывод шнура на горизонталь проводится по уровню, что позволяет установить верхнюю границу конструкции.

Шаг 3. Разработка грунта

Перед тем, как строить фундамент для дома своими руками, необходимо разработать грунт. Для заливки плиты осуществляется рытьё котлована, чаще всего для этого используют экскаватор, так как ручная работа займёт очень много времени. Разработку грунта под ленту или столбы можно провести и вручную. Грунт выбирается с запасом для отсыпки песчаной подушки.

Шаг 4. Песчаная подушка

Обустройство песчаной подушки позволяет выровнять поверхность, обеспечить равномерную передачу нагрузки от основания на грунт. Для этого в котлован насыпают слой около 30 см, иногда для подушки используют также керамзит или щебень.

Шаг 5. Дренажная система

Среди этапов строительства фундамента своими руками одним из важных пунктов является создание дренажной системы. Она необходима на глинистых и влажных грунтах, в местностях с сезонными подтоплениями, а также при заглублении больше, чем на 150 см. Дренаж защищает бетон основания и подвал, обеспечивая долговечность конструкции. Для этого создаются системы труб, отводящих талые, дождевые и грунтовые воды от дома в приёмный колодец.

Шаг 6. Опалубочные работы

Возведение опалубки требует серьёзного подхода. Она должна быть надёжной, чтобы удержать многотонную массу бетона до момента его застывания. Чаще всего опалубку собирают из дерева или фанеры, однако могут применяться и современные полимерные варианты, в том числе несъёмные (после затвердевания бетона они выполняют роль тепло- и гидроизоляции).

Шаг 7. Монтаж арматуры

При возведении фундамента своими руками поэтапно важно провести грамотное армирование. Арматуру необходимо располагать с шагом до 40 см, а в пересечениях стен, углах и других нагруженных частях конструкции армирование нужно усилить

Важный момент: профессионалы вяжут арматуру проволокой, так как сварочные работы ухудшают прочность металла.

Для плитных конструкций небольших размеров допустимо использование металлической сетки, которая имеет ячейки размером 10-15 см.

Шаг 8. Заливка бетоном

На следующем шаге мы строим фундамент, заливая бетон в подготовленную опалубку. Надёжность всей конструкции формируется не только от качества смеси, но и от правильного проведения заливочных работ. Недопустимо сбрасывать бетон с высоты, так как это приведёт к расслоению – его нужно транспортировать по наклонному желобу. Оптимальная температура для работы –15-25°С, в жару вода будет быстро испаряться, что будет мешать процессу схватывания, а при отрицательных температурах в свежем бетоне образуется лёд, который становится причиной образованию микротрещин и ухудшения прочности.

Шаг 9. Уход за бетоном и распалубка

Чтобы предотвратить переосушение бетона, необходимо в первые дни укрывать его от солнца и регулярно поливать горизонтальную поверхность. При зимних работах конструкцию дополнительно утепляют, а в первые 3 дня после заливки осуществляется её обогрев при помощи тепловых пушек.

Снятие опалубки осуществляется не раньше, чем бетон наберёт хотя бы 50% прочности. Сроки зависят от применяемой марки смеси, а также среднесуточной температуры и применяемых присадок, и могут составлять от 3 дней до месяца.

Шаг 10. Утепление и гидроизоляция

Утепление осуществляется множеством способов. Оно призвана сократить потери тепла, предотвратить разрушительное воздействие промёрзшего грунта на основание дома. Для этой задачи используют минеральную вату, готовые блоки, полиуретановое напыление, а также отсыпку из песка, керамзита или щебня.

Гидроизоляция препятствует подтоплению подвальных помещений. Она позволяет отвести воду от окружающего дом грунта и предохраняет конструкцию от повреждения морозным пучением грунтов. Гидроизоляция выполняется с применением жидких покрытий, наносимых на бетон, а также рулонных материалов.

Заглубление фундамента

Этот показатель зависит от природных факторов, характерных для местности, а также от технических параметров возводимого здания.

Если дом будет тяжелой постройкой с подвалом, мансардой или имеющими большой вес перегородками, то приоритетным является фундамент глубокого заглубления . В таких случаях требуется усиленное армирование основания. Мелкозаглубленные фундаменты применяются для легких построек на грунтах с хорошими несущими характеристиками.

В любом случае при любом типе фундамента нижний его уровень должен как минимум на 0,25м быть ниже отметки, на которой промерзает грунт.

Сфера применения и виды ленточного монолитного основания

Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.

Когда строится ленточный монолитный фундамент:

Большой вес стен дома из камня, кирпича, бетона
Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
Закладка в проект цокольного этажа, гаража, подвала в будущем доме

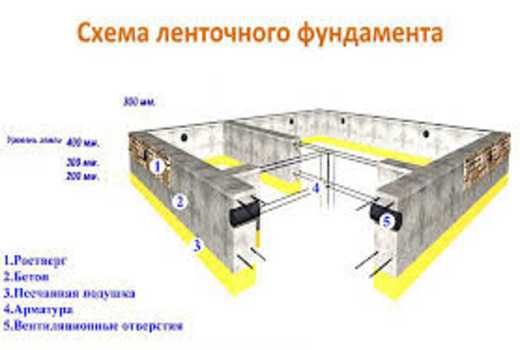

Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.
По типу сборки конструкции ленточный фундамент может быть:

Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.

Монолитные ленточные фундаменты по типу заглубления и конструкции:

Заглубленный – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
Мелкозаглубленный – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
Незаглубленный – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.
Т-образный фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
Пояс ленточного типа – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.

Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.

Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.

Подготовка к разметке фундамента

Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.

Для проведения разметки потребуются следующие инструменты:

Колышки из металла или дерева.
Строительные уровни.

Рулетка и отвес.
Нивелир и лазерный дальномер.
Шнур.
Доски и обрезки арматуры.

Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:

Демонтируются старые строения, убирается мусор и лишние насаждения на участке.

Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.

Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
Отдельно подготавливается место для складирования разнообразных материалов.
Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.

Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.

После этого проводится разметка фундамента под дом. Технология монтажа предполагает наличие прямоугольных форм. Общие правила и нормы для разметки подходят для всех разновидностей оснований, на них не влияет материал изготовления или наличие подвального помещения.

Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.

Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.

Участок выбирается с учетом следующих факторов:

Перспектива проведения всех коммуникаций.
Состояние дорог.
Географическая привязка к сторонам света.

Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.

Материал

Самым распространенным строительным материалом для сборных конструкций ленточного фундамента считаются железобетонные конструкции.

Фундаментные плиты

Чтобы понять, в чем заключается популярность этих элементом, надо поближе ознакомиться с их разновидностью:

Фундаментные подушки в ленточном фундаменте выполняют функцию основания – подошвы, принимающей нагрузку от всего строения для передачи непосредственно на грунт. По виду она напоминает объемную трапецию, выполненную из железобетона. Заводы-изготовители в соответствии с ГОСТ 13580-85 маркируют плиты знаком «ФЛ». Размеры фундаментных подушек стандартизированы: ширина плит составляет от 600 до 3200 мм, длина изделий -800 – 2400 мм и высота 300 – 500 мм. Фундаментные подушки изготовляются из тяжелого бетона класса не менее. В 12,5 с внутренним пространственным металлическим арматурным каркасом.
Бетонные сборные фундаментные блоки (ФБС) выпускаются согласно ГОСТ 13579-78, имеют вид массивного параллелепипеда из бетона класса В 7,5 -15 с внутренним армированием металлическим арматурным каркасом. В конструкции блоков по торцам предусмотрены пазы, заполняемые при монтаже цементно-песчаным раствором. Для удобства монтажа фундаментной ленты блоки ФБС выпускаются длиною от 800 до 2400 мм, ширина может быть от 300 до 600 мм с высотой 600 мм.

Какой арматурой вяжут каркасы

Вид и размер стержней, интенсивность армирования, должны определяться расчётом. Схемы расположения арматуры могут быть разными, что, к примеру, в плите влияет на толщину бетона. В среднем каркасы для фундаментов частных домов монтируют из стальных стержней диаметром 10-16 мм, или композитных 8-14 мм. Чаще используется стальная арматура А400 (только для вязки) или А500С (можно варить). Более низкий класс А240 применяется в виде гладких стержней для поперечного соединения рабочей арматуры.

В плитах, лентах и ростверках она располагается горизонтально и работает на изгиб, компенсируя тем самым недостаточную восприимчивость к этой нагрузке самого бетона. Наименьший диаметр стержней может быть только в таком фундаменте, длина одной стороны которого не превышает 3 м. Это чаще хозпостройки, чем дома – в остальных случаях диаметр рабочей арматуры начинается от 12 мм.

В сваях и столбах рабочие стержни размещаются вертикально, поэтому воспринимают в основном сжимающие нагрузки. Минимальный диаметр рабочей арматуры здесь по умолчанию берётся тоже 12 мм, в количестве не менее 4-х штук. Поперечные стержни 8 мм устанавливаются с шагом 300 мм друг от друга.
