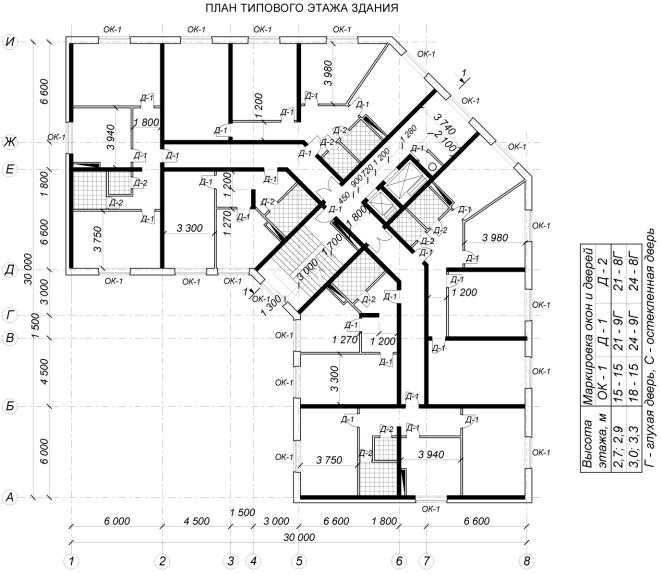

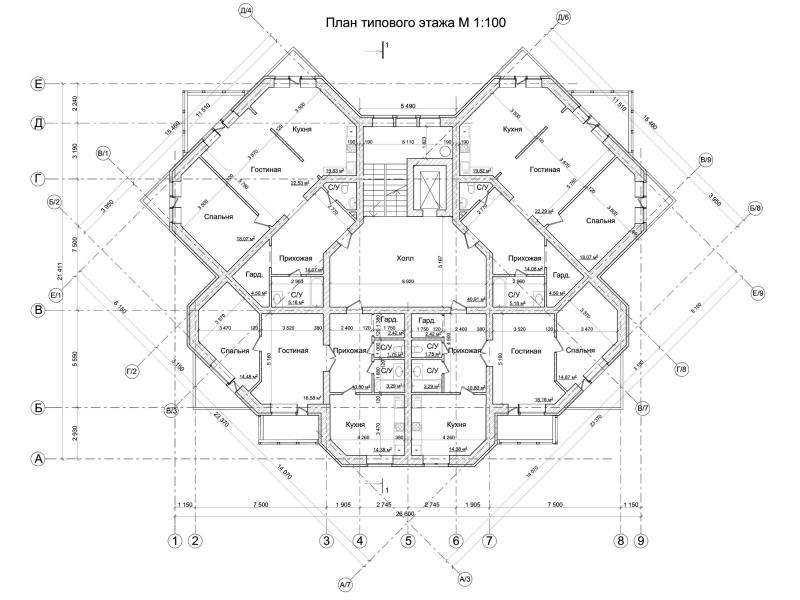

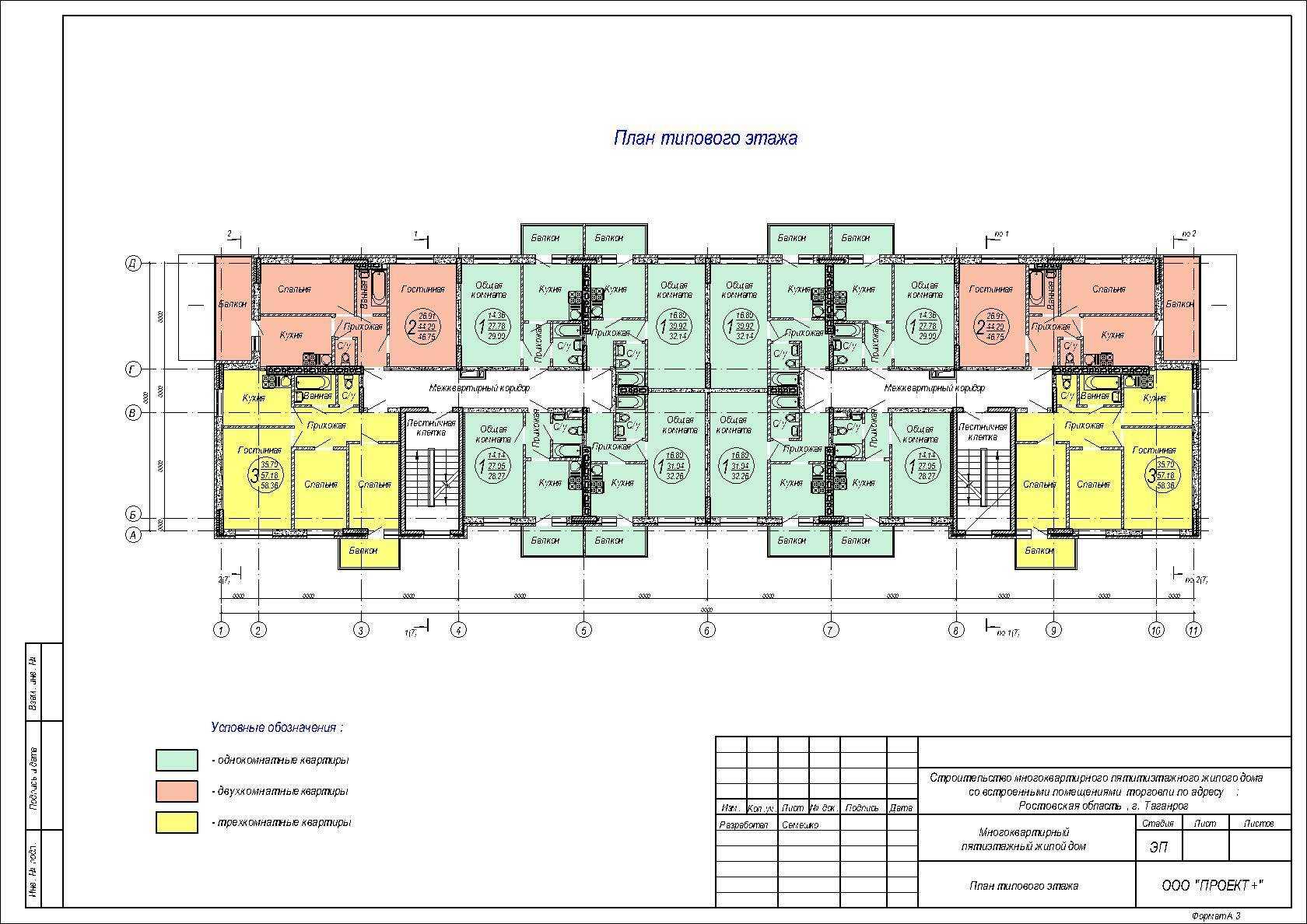

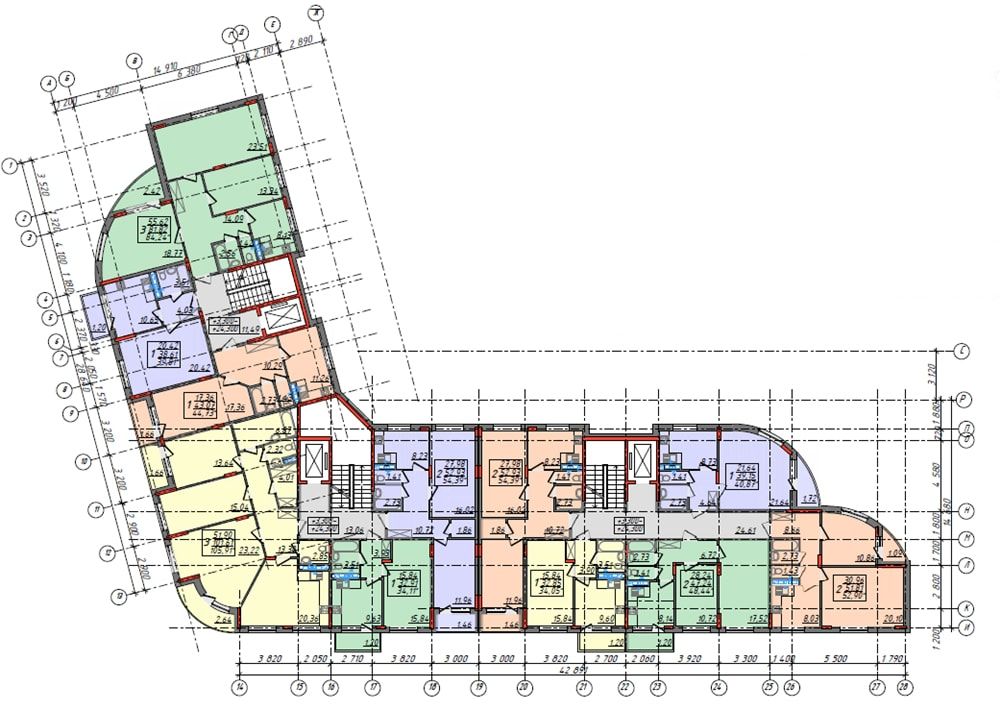

Проектирование плана типового этажа

Строительные решения и конструкции

Здание 5-этажное, монолитно-каркасное, железобетонное. Высота этажа -3.0 метра.После разработки котлована произвести анализ грунта.( в случае обнаружения других грунтов основания сообщить разработчикам проекта).Фундаменты расчитаны на грунты основания — Суглинки твердые со следующими расчетными характеристиками: y=19кН/м3, U=19 град. с=25 кПа.(фондовый материал «отчет об инженерно-геологических изысканиях на объекте: «Магазин по ул.Перова». арх. №930 ДСП). Суглинки просадочные первого типаФундаменты и монолитные стены техподполья выполнить на сульфатостойком цементе.Фундаменты под колонны- монолитные железобетонные столбчатые, под стены техподполья и диафрагмы жесткости- ленточные.Стены техподполья- монолитный железобетонные толщиной 300 мм. с утеплением минплитой толщиной 100 мм.Колонны- монолитные железобетонные сечением 400х400 мм.Диафрагмы жесткости- монолитные железобетонные толщиной 200 мм.Перекрытия и покрытия- монолитные, железобетонные толщиной 220 мм. Отмостка — бетонная.

Все неоговоренные поверхности конструкций, с соприкасающиеся с грунтом обмазать горячим битумом за 2 раза, по грунтовке из разжиженного битума.Бетонирование при отрицательной температуре окружающей среды и температуре выше+25 град. должно выполняться требований СНИП РК 5.03-37-2005 «Несущие и ограждающие конструкции».

При производстве всех видов работ руководствоваться СНИП РК 1.03-05-2001 «Охрана труда и техника безопасности в строительстве.Стальные конструкции покрасить эмалью ПФ-115 ГОСТ 6465-76 в 2-слоя по грунтовке ГФ-021 ГОСТ 25129-82 в 1-слой согласно СНИП РК 2.01-19-2004.Огнезащиту стальных конструкций выполнить вспучивающим покрытием ВПМ-2 (ГОСТ 25131-82) при расходе 6 кг/м2 и при толщине покрытия после вспучивания 4 мм.

Особенности

Проектирование многоэтажных жилых домов имеет специфические особенности, которые нужно обязательно соблюдать на этом этапе. К ним относятся такие моменты:

Продублировать уже существующие коммуникации; Предусмотреть эвакуационные пути; Вести контроль над доставкой и установкой инженерного оборудования; Определить конструктивную систему в зависимости от этажности здания; Грамотно подобрать систему противопожарной безопасности; Учесть функциональность здания (в жилом доме часто отводят помещения под офисы, рестораны, магазины или кафе); Уделить внимание при разработке проекта парковочным местам и детским площадкам. Перед тем, как начать строить многоквартирный дом, высчитываются все экономические составляющие

На них влияет наличие или отсутствие лифтов, холлов, подсобных помещений и мусоропроводов

Перед тем, как начать строить многоквартирный дом, высчитываются все экономические составляющие. На них влияет наличие или отсутствие лифтов, холлов, подсобных помещений и мусоропроводов.

Создание типового проекта начинается с составления плана, на котором нанесены границы земельного участка, предназначенные для постройки. К составляющим кадастрового плана относят 5 пунктов:

Необходимые сведения о земельном участке, в число которых входит примерная площадь застройки, ее границы и имущественные права.
Информационные данные, представленные в виде графической схемы, которая содержит границы участка.
Детальное описание границ строительного участка.
Информация о частях строительного участка (при ее наличии).
Схематическое изображение границ строительного участка.

На этапе проектирования учитывают ряд факторов:

Специфику и качество материалов для строительства и отделки;
Санитарные нормы;
Экологические предписания;
Энергоэффективность;
Перспективные застройки около строящегося дома.

Проектирование многоквартирного дома включает в себя этапы, особенности которых представлены в таблице.

Предпроектный	Этап включает в себя сбор и обработку необходимой информации
Эскизный	Время формирования главной идеи проекта
Творческий	Составление проекта. Самый долгий этап, на котором достигается внутренняя взаимосвязь архитектурных решений.

Площадь многоквартирного дома влияет на наличие и размер подсобных помещений и приспособлений. К их числу относятся следующие зоны:

Тамбуры (двойные или одинарные);
Вестибюль;
Зона нахождения дежурного по подъезду;
Почтовые ящики;
Кладовые;
Лифты.

В помещении обязательно планируется установка системы пожарной безопасности.

Панели для жилых домов для соцкультбыта

В — гг группой архитекторов под руководством Валериана Кирхоглани мастерской № 10 Ленпроекта (ныне ЛенНИИпроект) разработаны проекты типовых детских садов с использованием стандартной продукции ДСК . Разработка типовых проектов каркасно-панельных детских садов велась с 1964 года . Проект детского сада серия 1-335А-211 — применял панели, выпускаемые для возведения жилых домов серий 1-335А . Существовали две модификации — одноэтажное здание на 140 и двухэтажное здание на 280 детей. Проекты мастерской № 4 — серия 2С-04 — были разработаны усилиями архитекторов В. Берёзкиной и В. Масловым аналогично на 140 и 280 детей. Проекты этих мастерских оказались схожи, так как все детские сады в плане были Н-образны. Эти типы детских садов использовались при возведении ленинградских жилых кварталов в 1970-х годах. Массовое строительство детских садов в Ленинграде с начала восьмедисятых годов велось по типовому проекту 212-2-3ЛГ, разработанному архитектором М. Садовским.

Расстановка мебели в хрущевке серии i-335

Строительная серия 1 335 отличается тесными коридорами. Длина и ширина которых не позволяет поставить шкаф, поэтому приходится воспользоваться вешалками.

Грамотный план по обустройству мебелью – это важный нюанс обстановки малометражного жилья. От этого зависит комфорт и уют в жилье.

Как поставить мебель на схеме квартиры i335 можно посмотреть на чертежах ниже.

План расстановки мебели в 1 комнатной квартире i-335 (угловой)

i-335 обстановка мебелью однушки (рядовой)

Схема обстановки 2 комнатной квартиры (1-335) угловой

i 335 обстановка квартиры двухкомнатной угловой

I-335 обстановка мебелью двушки угловой

Двушка i-335 с расстановкой мебели (линейная)

I 335 2х комнатная квартира с расстановкой мебели (центральная)

И-335 обстановка мебелью двушки рядовой

Хрущевка И-335 2 комнатная квартира меблировка

И-335 расположение мебели в трешке угловой

1 335 план мебели в трешке угловой

Обустройство мебелью трешки i -335 (распашонки)

i 335 й серии размещение мебели в 3 х комнатной квартире (в центре)

1 335 панельный дом меблировка трехкомнатной квартиры (центральной)

i 335 обстановка мебелью трехкомнатной квартиры (распашонки) рядовой

Квартира

Она считается основным элементом жилого дома. В квартире могут предусматриваться помещения разного назначения. Они могут быть жилыми, открытыми, подсобными. В каждой квартире предусматриваются инженерные сети. Осуществляя проектирование электроснабжения жилого дома, необходимо определить точки входа проводки в каждое помещение. В составе квартир соцназначения допускается, а в других типах объектов рекомендуется обустройство открытых пространств. К ним относят, в частности, террасы, веранды, балконы, лоджии и пр.

Квартира должна соответствовать потребностям конкретного человека и удовлетворять нужды семьи в целом. Этот факт определяет двойственность требований, предъявляемых к таким помещениям. Квартиры должны быть изолированы друг от друга, но по отдельности должны образовывать единое пространство.

Подробности

Подготовительный этап к строительству многоквартирного дома

План типового многоэтажного жилого дома – ответственная и сложная задача. Работы будут начаты с кадастровых работ. Они проводятся кадастровой палатой, и как правило, это занимает до 1 месяца. Чтобы получать требуемые данные, заявитель должен собирать такой пакет документов:

Межевание документированного типа.
Решение представителей власти о том, чтобы предоставлять определенные земельные участки в частное владение.
Заявление.
Оплата по квитанции про документирование.

При получении документов, заявители должны по максимуму тщательно все изучать. Во всех экземплярах должны быть одинаковые данные, и каждому листу выписки присваивают уникальный номер порядка, который заверен профессионалом из кадастровой палаты. Готовка выписка содержит такие данные:

Номер по кадастру – уникальный номерной знак, который был присвоен определенному участку грунта, и по которому он в будущем будет проходить по всем спискам и архивам.
Название участка – обычно в такой строке просто указано «пользование землей».
Земельная категория – в определенных случаях стоит пометка «не установлено».
Площадь – данные берут из документации про постановление о внесенном межевании и уточнениях.
Цель предоставления.
Особенные отметки – тут уточняют всевозможные данные, к примеру, сведения про права заявителя.

На видео представлен образец кадастровой выписки

Как применяемый материал воздействует на проектирование дома

Как уже было сказано выше, технический план дома со множеством квартир может быть составлен грамотными мастерами из любых серьезных и давно популярных на рынке услуг компании проектирования. Но перед тем, как обращаться к мастерам, следует определиться с тем, какие материалы будут применены при строительстве. От этого будет много зависеть. При процессе строительства можно применять всевозможные строительные материалы, отличающиеся по размеру, весу, характеристикам тепловой изоляции и множеством остальных. По этой причине план девятиэтажного дома из ж/б плит будет сильно отличаться от плана аналогичного здания, но из кирпичей.

Итак, как же планировка квартир и зданий будет зависеть от применяемых материалов? железобетонные плиты обладают строго нормированными габаритами, оптимальными по весу, прочности и качествам тепловой изоляции. по этой причине проектировщикам требуется отталкиваться от существующих данных, образуя проекты домов с исключительно нормированными габаритами.

Чуть проще обстоят дела при составлении проекта здания из кирпичей, будь до 3-х или 9-ти этажный дом. И хотя бы размеры кирпиче строго нормированы, его малый размер в сравнении с плитами даст куда больший простор для фантазии.

И монолитные дома, у которых большие сроки строительства (в сравнении с панельными), а также не самые лучшие технические параметры (в сравнении с кирпичными) дают самый большой простор для проектирования. Длина и толщина стен может зависеть лишь от степени материальной прочности, а значит, но требуется подгонять каждый сантиметр под материальные требования.

Требуется ли платить за план-проект

План многоэтажного жилого дома часто заказывали строители и после дублировали его 5-9 раз, чтобы получилось многоэтажное здание. Естественно, что это вовсе недопустимо. Дело в том, что нагрузки на основание и несущие конструкции пятиэтажного и одноэтажного здания сильно отличаются. И халатное отношение вместе с ужасным мастером и желанием свести к минимуму траты, часто приводит к ужасной трагедии. Далее представлено обучающее видео о создании домового плана или квартиры. По этой причине, если вы интересуетесь планировкой квартир в 5 этажей из кирпичей, которые размещены в средней полосе РФ, следует заказывать именно такой проект у профи. Да, потребуется отдавать большую сумму, но после вы будете уверены, что качественны выстроенный по таким проектам дом сможет выстоять десятки лет.

https://youtube.com/watch?v=hBBpcvV-NGY

Выбор земельного участка

Первым этапом является поиск подходящего участка для строительства нового объекта. При выборе застройщик ориентируется на два основных критерия:

Близость к городской инфраструктуре. Оптимальным вариантом является возведение жилого дома ближе к центру, где имеется все необходимо для комфортного проживания (магазины, больницы, школы, садики и прочие объекты). Но чем ближе участок к центральной части, тем выше стоимость земли, да и получить разрешение сложнее.

Покупка земельного участка за городом позволяет сэкономить деньги и быстрее оформить документы, но возникают сложности с продажей квартир. Люди не спешат приобретать недвижимость в местах, где отсутствует нормальное транспортное сообщение, и нет необходимых объектов инфраструктуры. Соответственно, стоимость одного «квадрата» жилья снижается.

Возможность подведения коммуникаций. Следующий важный момент — близость телефонных линий, теплоснабжающих, электрических и газовых сетей. Если в новостройке предусмотрено автономное отопление, вопрос с подключением к центральной теплотрассе решается сам собой. При этом к дому все равно необходимо тянуть воду, ставить опоры для подвода электричества, подключать газ и так далее. Все это повышает стоимость строительства и усложняет проект.

Следующим «камнем преткновения» является градостроительный план, с учетом которого производится застройка города. Строительным компаниям приходится пройти настоящие «круги ада», чтобы получить одобрение на возведение многоэтажного дома, а общее количество разрешений при строительстве объекта возле центра города может исчисляться несколькими десятками.

Простейший путь — получить разрешение на строительство в том районе, где еще мало новостроек, а по генеральному плану предусмотрено возведение нескольких домов. Процесс оформления разрешения упрощается и в том случае, когда в роли заказчика постройки выступают муниципальные власти. Но здесь речь идет о многоэтажных домах с квартирами эконом-класса, предназначенных для малообеспеченных семей.

Проектирование

После проведения топографической съемки и геологической экспертизы можно приступать к следующей стадии — составить проект будущего многоквартирного дома. От правильности его выполнения зависит будущая планировка квартир, размер жилплощади, а также внешний вид объекта.

Проект будущего дома разрабатывается с учетом действующих строительных норм, климатических условий, санитарных требований и сейсмологической ситуации

К примеру, в санитарном законодательстве ключевое внимание уделяется качеству вентиляции и освещенности. Что касается теплоизоляции, необходимость дополнительной отделки фасада определятся с учетом среднегодовой температуры. При разработке проекта учитывается множество факторов, вплоть до расположения коммуникаций

Здесь разработчикам проектной документации приходится учесть множество требований (в том числе в секторе экологии), а также особенности окружающей среды

При разработке проекта учитывается множество факторов, вплоть до расположения коммуникаций. Здесь разработчикам проектной документации приходится учесть множество требований (в том числе в секторе экологии), а также особенности окружающей среды.

Главной сложностью при разработке проекта является необходимость его согласования с архитектурно-строительными организациями. Именно этот этап занимает «львиную» долю времени.

Если многоквартирный жилой дом имеет высоту от 22 этажей и больше, требуется дополнительный расчет нагрузки на фундамент и определение стойкости несущих элементов. При создании проекта специалисты должны учитывать особенности не только той территории, где ведется строительство, но и план застройки близлежащих участков.

От правильности составления проекта, а также проверки документов на факт соответствия требованиям зависит результат работы по возведению многоквартирного жилого дома, его надежность, безопасность и внешняя привлекательность. Обязательно составляется проектная декларация, где приводится информация о застройщике и объекте.

Электроснабжение и освещение

В качестве вводно-распределительного устройства принят щит типа ВРУ, который устанавливается в техподполье дома. Для электроснабжения квартир от вводно-распределительного щита отходят питающие линии, которые подходят к шкафам ЩЭ 3300.

Электрошкафы ЩЭ устанавливаются на лестничных площадках этажа. В шкафах размещаются счетчики квартирного учета электроэнергии, автоматы для защиты групповых линий квартир и распределительные коробки для слаботочных устройств.

В осветительных этажных щитах ЩЭ усилить дверцы шкафа запирающим устройством, обеспечивающим доступ к ним только персоналу электроснабжающей организации. Учет электроэнергии на освещение подвала и лестничных клеток осуществляется счетчиком, установленным на панели ВРУ.

Групповые линии освещения выполнены проводом марки ПУНП, проложенным в трубе скрыто по потолку, в штрабах стен.

Поделиться

Помощь сайтуКарта мир 2200700117468099 Юmoney 410011101320764

Добавить свой материал

Как скачать

Спасибо за помощь!

Этапы

После того, как все чертежи готовы, а план мероприятий по обследованию геологических условий выполнен, приступают к самим строительным работам.

Рассмотрим этапы строительства многоквартирного дома.

Подготовка площадки под строительство:
Ограждение участка;
Очистка территории;
Отвод инженерных сетей, которые препятствуют строительству;
Возведение дорог временного назначения и коммуникаций, необходимых на этапе строительства;
Обустройство бытовых и складских помещений.
Разметка расположения здания, которая выполняется с использованием современных измерительных приборов с минимальной погрешностью.
Земляные работы, которые включают в себя 2 этапа:
Подготовка котлована для будущего фундамента;
Рытье траншеи для коммуникации.
Заливка фундамента, тип которого определяют в зависимости от грунта.
Возведение стен.

Следует отметить, что строительство стен из кирпича, панелей или блоков имеют существенные отличия. Более простым вариантом в современном строительстве считаются монолитные здания, для возведения которых понадобится только бетон, опалубка и арматура.

Подключение основных коммуникаций дома к центральным сетям.
Возведение крыши.
Разделение внутреннего пространства дома на отдельные квартиры.
Установка оборудования для лифта на каждом этаже.
Монтаж окон и входных дверей.
Обустройство во всех квартирах коммуникационных сетей, газоснабжения, отопления, воды.
Установка индивидуальных счетчиков для воды, газа и света.
Выравнивание пола с последующим наложением стяжки.
Работа по внутренней отделке жилых помещений.

Квартира может быть сдана и с черновой отделкой, если такое условие было оговорено при проектировке.

Оформление фасада здания и отделка подсобных помещений.
Обустройство территории вокруг дома.

Обратим снимание на то, что планировка малоэтажных многоквартирных домов не предусматривает наличие лифта и вестибюлей.

3 комнатная хрущевка

Такие дома строились с конца 1950-х по 1980-е гг. За это время они были доработаны, видоизменены. Планировка прежних трехкомнатных домов была не очень удобной. Потолки низкие, комнаты очень маленькие, стены пятиэтажных панельных домов плохо утеплены, комнаты небоскребов смежные и с небольшой площадью.

В конце 1970-х началось активное строительство 9-ти этажных хрущевок в рамках специальной программы площадью 53 кв. Начали улучшать кирпично-панельные дома, потолки достигли 2,64 мА за счет снятия нагрузки с внутренних перегородок, появилась возможность перепланировать помещения прямоугольной формы.

Дом, построенный в 60-х годах прошлого века, изначально задумывался как временное жилище. Из-за невысокого уровня комфорта их часто перестраивают.

Хрущевка 3х комнатная имеет свои особенности:

В трехкомнатной квартире хрущевки низкие потолки — от 240 до 265 см.
Небольшие размеры и малая площадь жилого помещения. Средняя площадь трехкомнатной квартиры составляет около 57 квадратных метров.
Одна из комнат — открытая гостиная в хрущевке.
Узкие коридоры.
Санузлы часто совмещают. Если ванная и туалет раздельные, то у них крайне маленькая площадь.
Кухня занимает не более 6 кв.
В коридорах и кухнях есть встроенные антресоли для хранения вещей. Иногда бывает небольшой шкаф.
Небольшой открытый балкон с видом на гостиную. Реже встречаются варианты с большими балконами.
Во многих квартирах есть временные тонкие перегородки. Их часто сносят для улучшения планировки.

Большинство хрущевок плохо звукоизолированы. В этих домах нет лифтов, а лестничные пролеты узкие и тесные.

Схемы типичных планировок

В рамках программы маломощного жилищного строительства спроектировано и построено 10 различных серий.

Наиболее популярны следующие:

К-7 — жилье с раздельным санузлом, изолированными комнатами и относительно большой кухней.
1-335 — недорогие каркасные панельные дома. Практически все дома этой серии уже снесены.
АМ-5 — корпус большей площади.
1-464 — с проходными комнатами.
1-477 — одна из самых популярных разновидностей хрущевок. Отличается хорошей тепло- и звукоизоляцией.

Дома строились из обычного кирпича, но чаще всего из белого песчаника, внутренние перегородки — гипсобетон толщиной 80 мм. Несущие стены в таких домах бывают внешними и внутренними продольными. Эта серия не подлежит утилизации.

Планировка 3-х комнатной квартиры габаритами в серии домов 1-464

Существует 3 варианта типовой трехкомнатной хрущевки:

Хрущевка 3-х комнатная «распашонка» — это жилище, в котором большая жилая площадь и 2 поменьше. Кажется, что 1 большая гостиная разделена на 2 отдельные комнаты. Окна таких квартир выходят на разные стороны дома.
Хрущева, 3 комн., Сделана по «Книге». Он состоит из 2 больших смежных квартир и третьей, отдельной, меньшей по размеру.
Планировка Трешки хрущевки «Трамвай» или «Прицеп»: все помещения выстроены в одну линию, 2 из них проходные.
Хрущевка 3 х комнаты площадью 60 кв.м с тремя изолированными жилыми зонами.

В спальне может быть небольшой шкаф. Его легко трансформировать в небольшую гардеробную.

Перепланировка в хрущевке: основные особенности

Чтобы хоть немного расширить пространство и иметь возможность как-то интересно оформить жилье, часто несколько зон объединяют, устраивая перепланировку. Главное препятствие на пути к благоустройству интерьера — необходимость согласования проекта в БТИ, сбор пакета документов и согласование изменений — дело хлопотное.

Опять же, БТИ вправе вам отказать. Вот почему многие владельцы небольших квартир сносят стены, не рекламируя их.

Самый популярный вариант реконструкции — это перепланировка кухни и прихожей. Как правило, коридор сокращают, создав там кладовую. Комнату и кухню объединяют в одну зону, убрав кирпичную стену. Иногда хозяева останавливаются на масштабной переделке и объединяют все комнаты в квартире с кухней, разделяя пространство лишь визуально.

Вход в санузел осуществляется из коридора. Такой вариант возможен только в том случае, если в доме нет газа. При наличии между кухней и комнатой должна быть хотя бы одна раздвижная перегородка.

В чем преимущество такой реконструкции? В первую очередь появляется возможность рационально распределить квадратные метры между кухней и гостиной. При необходимости кухня может занимать до половины соседнего помещения, что делает эту зону более комфортной без особого ущерба для других помещений.

Совмещение туалета и ванной комнаты также расширяет творческое пространство: ванну можно переместить под стеной, оставив унитаз на месте, тем самым создав более логичный вид помещения.

Коммуникация и вентиляция

В многоэтажном доме проведение коммуникаций является важным этапом строительства. Рассмотрим их виды и нормы введения в эксплуатацию.

Отопление, а также горячее водоснабжение осуществляется из магистральных сетей. На каждую секцию и встроенный блок в многоквартирном доме проводят свой тепловой узел.
Вода поступает в квартиры из внутриквартального коллектора с двумя отводами. Водоснабжение для холодной и горячей секции обеспечивается магистральным теплопроводом, расположенным в подвальном помещении. На каждый встроенный блок дома и секцию монтируется рамка ввода.
Многие владельцы квартир в качестве автономных водонагревателей используют бойлеры. Однако следует помнить, что их установка должна осуществляться согласно определенным правилам, главным из которых является наличие и обустройство бойлерной.
Также не утихают споры по поводу автономной системы отопления. К ее числу относят газовые котельные, которые обустраивают чаще всего на крыше. К их неоспоримому достоинству относят существенную экономию на оплате коммунальных услуг. Однако их обустройство требует строгого соблюдения всех нормативных предписаний, учитывая опасность такой конструкции.
Канализация в многоквартирном доме берет начало во дворе, где находится врезка в колодцы, ведущие к канализационным входам в квартиры.
Для обеспечения безопасности жильцов многоквартирных домов используют вытяжные системы очистки воздуха. Чтобы понять, как устроена вытяжка, например, на кухне, разберемся с общей системой вентиляции. Вентиляция в многоэтажных помещениях проводится по 2 схемам:
Воздух, поднимаясь, с каждого этажа, «входит» в один из герметичных коробов и через шахту, объединяющую их, «выходит» на улицу;
Каналы вентиляции направлены на чердак, откуда через шахту воздух покидает застройку.

Электрификацию, подключение телефонных и интернет-сетей проводят согласно установленным законодательством правилам.
