Разработка и изготовление плана эвакуации при пожаре

Порядок действий при пожаре

5.1.Каждыйработникорганизацииприобнаружениипожараилипризнаковгорения  (задымления,запахгари,повышение
температуры и т.п.) ОБЯЗАН:

5.1.1.незамедлительносообщитьобэтомпотелефону01впожарнуюохрану(приэтомнеобходимоназватьадресобъекта,местовозникновенияпожара,атакжесообщитьсвоюфамилию),поставитьв известность
службуохраны;

5.1.2.принятьповозможностимерыпоэвакуациилюдейиматериальныхценностейвсоответствииспланом эвакуации;

5.1.3.по возможности
отключить
электроэнергию
и приступить к тушению пожара первичнымисредствами пожаротушения;

5.2.Руководитель
организации (другое должностноелицо),
прибывший к месту пожара, ОБЯЗАН:

5.2.1.продублировать   сообщение о возникновении
пожара
в пожарную охрану
(и  поставить визвестность вышестоящее руководство);

5.2.2.вслучаеугрозыжизнилюдейнемедленноорганизоватьихспасение,используядляэтогоимеющиеся силы
и средства;

5.2.3.проверить  включениевработуавтоматических системпротивопожарной
защиты(оповещениелюдей
о пожаре, пожаротушения, противодымной
защиты);

5.2.4.при  необходимости
отключить
электроэнергию
(за
исключением
систем
противопожарнойзащиты,
остановить
работу
систем
вентиляции
в аварийном и смежного с
ним помещениях,

Основная форма контроля подготовленности персонала дошкольного образовательного учреждения к эвакуации в случае ЧС – это практическая отработка эвакуации.

Такие тренировки позволяют выработать у
персонала навыки применения средств пожаротушения, умения
быстро и грамотно организовать эвакуацию.
Имитация пожара во время тренировок должна быть наглядной.
Обстановка условного пожара обозначается следующим образом:
— очаг – красные флажки
— зона задымления – желтые флажки
Для имитации запрещается использовать средства, которые
способны вызвать пожар или нанести ущерб имуществу и
здоровью людей флаеры, дымовые шашки и пр..
Началом проведения тренировки служит звуковой или световой
сигнал, после которого все участники действуют в
соответствии с инструкцией по действиям при возникновении
пожара. Руководитель тушения пожара во время проведения
практической тренировки контролирует правильность проведения
эвакуации.
После проведения противопожарной тренировки обязателен
анализ результатов и подведение ее итогов. В отношении
каждого участника должно учитываться знание должностных
инструкций и плана эвакуации, мест расположения и применения
первичных и стационарных средств пожаротушения, правильность
действий при эвакуации и ликвидации условного возгорания,
умение оказать первую медицинскую помощь пострадавшим,
характер и причины допущенных ошибок.
Руководитель тренировки в заключение анализа подводит итоги.
Если при проведении противопожарной тренировке не были
выполнены поставленные задачи и цели, то проводят повторные
тренировки. Результаты всех тренировок заносятся
в журнал
учета.

Какие
документы Вам понадобятся для
проведения учебной тренировки по эвакуации из
образовательного учреждения при ЧС.

(наименование дошкольного
образовательного учреждения)

ПРИКАЗ
от ____ № ______
«О проведении тренировки по эвакуации из ДОУ ____________ при
ЧС»

В целях соблюдения в ДОУ «_________» Правил
противопожарного режима в РФ
ПРИКАЗЫВАЮ:

Приложение №1
к приказу
«О проведении тренировки по эвакуации из
ДОУ ____________ при ЧС»
Утверждено:
«___» ____________ 2022 г.

Класс здания

Сначала расскажем о том в каких зданиях должны располагаться детские сады. Здания детских дошкольных образовательных организаций относятся к классу функциональной пожарной опасности Ф1.1.

В зависимости от количества мест в детском саду здание должно иметь соответствующее конструктивное и объемно-планировочное исполнение, а именно:

• до 50 мест – в одноэтажном здании любой степени огнестойкости и любого класса конструктивной пожарной опасности;
• до 100 мест – в одноэтажном здании III степени огнестойкости и класса конструктивной пожарной опасности С1;
• до 150 мест – в одно или двухэтажных зданиях II степени огнестойкости и класса конструктивной пожарной опасности С1;
• до 350 мест – в зданиях до трех этажей включительно I степени огнестойкости и класса конструктивной пожарной опасности С0 или С1, а также в зданиях этажей включительно II степени огнестойкости и класса конструктивной пожарной опасности С0.

Здания детских дошкольных образовательных организаций обязательно защищаются автоматическими установками пожарной сигнализации сигнал о срабатывании которых должен быть выведен в пожарную охрану.

В зависимости от числа этажей в здании и в зависимости от числа мест выбирается соответствующий тип системы оповещения людей о пожаре:

• для одноэтажных зданий или с количеством мест до 100 предусматривается система оповещения первого типа (звуковое оповещение);
• для двухэтажных зданий или с количеством мест от 100 до 150 предусматривается система оповещения второго типа (звуковое оповещение и световые знаки пожарной безопасности «Выход»);
• для трехэтажных зданий или с количеством мест от 151 до 350 предусматривается система оповещения третьего типа (речевое оповещение и световые знаки пожарной безопасности «Выход»).

В детских садах при применении третьего типа системы оповещения и выше оповещаются только персонал при помощи специального текста оповещения. Такой текст не должен содержать слов, способных вызвать панику, например: «Всему персоналу! Ситуация 01!».

Для помещений детских садов также повышенные требования по отделке помещений, так не допускается применять декоративно-отделочные материалы и покрытия полов с более высокой пожарной опасностью, чем класс КМ2, то есть с характеристиками выше чем Г1, В2, Д2, Т2, РП1. Отделка потолков и стен музыкальных и физкультурных залов в детских садах должна быть выполнена из негорючих материалов класса КМ0 и (или) материалов класса КМ1 с характеристиками Г1, В1, Д2, Т2, РП1. Характеристики материала можно посмотреть в сертификатах пожарной безопасности и декларациях о соответствии.

1 Область применения

Настоящий стандарт распространяется на фотолюминесцентные эвакуационные системы (далее — ФЭС) и элементы системы, в том числе планы эвакуации, устанавливает требования к ФЭС, процессам ее проектирования, монтажа и технического обслуживания.

ФЭС является автономной, самостоятельной системой безопасности, которая применяется в целях организации управления движением людей по эвакуационным путям для уменьшения времени эвакуации и информирования о структуре путей эвакуации, правилах поведения в условиях ограниченной видимости (сумерек, задымления, тумана и т.п.) или полной темноты (аварийного отключения освещения), при угрозе и возникновении чрезвычайной ситуации (пожара, аварии, стихийного бедствия, катастрофы, совершения террористического акта и т.п.), вызывающей необходимость безопасной эвакуации и спасения людей.

ФЭС устанавливают и применяют:

— в наземных и подземных сооружениях;

— на наземных, подземных, плавучих и воздушных транспортных средствах (железнодорожных пассажирских вагонах, автобусах, поездах метро, морских и речных судах, самолетах и т.п.);

— на морских (речных) объектах.

Настоящий стандарт не распространяется на:

— системы аварийного освещения;

— электротехнические (с элементами, потребляющими электрическую энергию) системы освещения и обозначения путей эвакуации;

— специальную сигнальную одежду и снаряжение повышенной видимости;

— визуально-знаковые средства обеспечения безопасности движения всех видов транспорта.

Настоящий стандарт устанавливает:

— принципы (правила) проектирования, монтажа и технического обслуживания ФЭС;

— классификацию элементов ФЭС и знаков безопасности;

— требования к размещению ФЭС и элементов ФЭС;

— общие технические требования к элементам ФЭС, в том числе планам эвакуации;

— требования к основным материалам и их фотометрическим свойствам, к средствам освещения, способам закрепления, а также критерии эксплуатации и методы определения их долговечности и ожидаемого срока службы для потребителя;

— методы контроля ФЭС и элементов ФЭС на стадиях изготовления и эксплуатации.

Требования безопасности установлены в разделе 8.6.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 9.302-88 Единая система защиты от коррозии и старения материалов. Покрытия анодно-окисных полуфабрикатов из алюминия и его сплавов. Общие требования и методы контроля

ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов

ГОСТ 9.403-80 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие технические требования безопасности

ГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка

ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 19822-88 Тара производственная. Технические условия

ГОСТ 20477-86 Лента полиэтиленовая с липким слоем. Технические условия

ГОСТ 20811-75 Материалы лакокрасочные. Методы испытания покрытий на истирание

ГОСТ 24683-81 Изделия электротехнические. Методы контроля стойкости к воздействию специальных сред

ГОСТ 24940-96 Здания и сооружения. Методы измерения освещенности

ГОСТ 25779-90 Игрушки. Общие требования к безопасности и методы контроля

ГОСТ 26824-2010 Здания и сооружения. Методы измерения яркости.

ГОСТ 28130-89 Пожарная техника. Огнетушители, установки пожаротушения и пожарной сигнализации. Обозначения условные графические

ГОСТ 30402-96 Материалы строительные. Метод испытаний на воспламеняемость

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Часто мы даже не задумываемся, какое значение имеет план эвакуации при пожаре в детском саду. Давно замечено, что опасность кажется нереальной, пока не столкнешься с ней вплотную. Однако лучше такого не допускать. Безопасность детского сада в целом зависит от качества, простоты и надежности всей выстроенной системы.План эвакуации является элементом этой системы. Значение его переоценить трудно даже в повседневной жизни. Ведь он помогает просто ориентироваться в пространстве.

Основная форма контроля подготовленности персонала дошкольного образовательного учреждения к эвакуации в случае ЧС – это практическая отработка эвакуации.

Такие тренировки позволяют выработать у
персонала навыки применения средств пожаротушения, умения
быстро и грамотно организовать эвакуацию.

Какие
документы Вам понадобятся для
проведения учебной тренировки по эвакуации из
образовательного учреждения при ЧС.


Приказ о проведении тренировок из
комплекта документации по пожарной безопасности 2023
 в дошкольном образовательном учреждении

(НАИМЕНОВАНИЕ ДОШКОЛЬНОГО
ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ)

(адрес дошкольного образовательного учреждения)

ПРИКАЗ

      от
________ 2023г.
№________

О проведении тренировки в
дошкольном образовательном учреждении

1. «___»________ 2023г., «___»________ 2023г. провести
учебную тренировку по эвакуациииз дошкольного
образовательного учреждения при ЧС.

2. Ответственному за
пожарную безопасность Ф.И.О. провести подготовку к
проведению тренировкив соответствии с утвержденным
планом.

3. Персоналу ознакомиться с табелем обязанностей
воспитателей и персонала ДОУ при проведении практических
тренировок по эвакуации детей при возникновении чрезвычайных
ситуаций.

4. Ответственному за пожарную безопасность
Иванову И.И. перед проведением тренировки провести занятия
с воспитателями и другим персоналом ДОУ на тему «Правила
поведения в чрезвычайных ситуациях». Ознакомить с планом
проведения тренировки.По окончании тренировки
предоставить отчет о результатах проведения.

5. Утвердить
план проведения практических тренировок по эвакуации детей и
педагогического составав ДОУ при возникновении
чрезвычайных ситуаций.

6. Утвердить табель обязанностей
воспитателей и персонала при проведении практических
тренировок по эвакуации в ДОУ при возникновении
чрезвычайных ситуаций.Контроль исполнения приказа
оставляю за собой.

Руководитель  (Подпись , фамилия,
инициалы)

Приложения к этому приказу:
1. План проведения практических тренировок по эвакуации детей и
персонала в дошкольном образовательном учреждении при
возникновении чрезвычайных ситуаций.
2. Табель обязанностей воспитателей и персонала при проведении
практических тренировок по эвакуации из ДОУ.

План тренировок из
комплекта документации по пожарной безопасности 2023
 в дошкольном образовательном учреждении

(НАИМЕНОВАНИЕ ДОШКОЛЬНОГО
ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ)

(адрес дошкольного образовательного учреждения)

Приложение №1
к приказу
«О проведении тренировки по эвакуации из
ДОУ ____________ при ЧС»
Утверждено:
«___» ____________ 2023 г.

План
проведения практических тренировок по эвакуации детей и
воспитателей в дошкольном образовательном учреждении при
возникновении чрезвычайных ситуаций.
2023

1. Цели тренировки

2. Состав участников тренировки

3. Этапы тренировки

4. Подведение итогов тренировки по эвакуации

Табель обязанностей из
комплекта документации по пожарной безопасности 2023
 в дошкольном образовательном учреждении

(НАИМЕНОВАНИЕ ДОШКОЛЬНОГО
ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ)

(адрес дошкольного образовательного учреждения)

Приложение №2
к приказу
«О проведении тренировки по эвакуации из
ДОУ ____________ при ЧС»
Утверждено:
«___» ____________ 2023 г.

Табель
 обязанностей
воспитателей и персонала при проведении практических
тренировок по эвакуации из ДОУ
2023

Подробности

Применение программы для эвакуационного плана – Автокад

Рассмотрим первый этап:

1.  Начертите посредством линий схематичный «скелет». Он является стенами с дверными проемами.
2. Поставьте метки выходов, а также окна с лестничными пролетами.
3. Начните прокладывать эвакуационные пути на заводе. Они обязательно должны быть подведены до главного выхода. Обозначение должно быть в виде непрерывной линии, у которой на конце есть стрелочка. Путь к запасному или аварийному выходу прокладывают посредством пунктирной линии со стрелочкой.

Второй этап включает в себя следующие действия:

1. Напишите название схемы.
2. Выделите место, где должна быть подпись организационного руководителя, который утвердит документ.
3. Остается лишь распечатать готовый план.

При желании вы можете сделать рамочку из багетов, чтобы вставлять в нее эвакуационную схему.

Как сделать план эвакуации посредством ПО «План Эвакуации»

Оптимальным методом для черчения схемы эвакуации будет программа «План эвакуации 10». В ней пользователь может выполнить такие действия:

• Сделать эвакуационный план в автоматическом режиме для помещения, целого здания или одного этажа.
• Расставить специальные обозначения.
• Добавить таблицы с дополнительной информацией.

Посредством компьютерной программы можно выстраивать всевозможные объекты:

• Лифты.
• Лестничные клетки.
• Конструкции лестниц в здании.
• Дверные проемы.
• Стены.
• Окна.

Также эта бесплатная программа для создания плана эвакуации дает возможность применять любые знаки пожарной безопасности. Программа также помогает отмечать пути к выходу и отредактировать их, если это нужно. Тут удобно выстраивать дуговые повороты и использовать растровые изображения в качестве подложки. А вот векторный плановый формат потребуется для оформления. Также в приложении есть готовые информационные таблицы. Их использование упрощает, а также ускоряет выполнение работ. У программы есть все характерные для векторных редакторов возможности.

Обратите внимание, что для изготовления планов даже есть шаблоны под чертежи, справочная система и инструкция в виде видеоролика с подробнейшим объяснением. Ее можно найти на официальном сайте разработчика

Также программа может работать с 50-ю векторными и растровыми форматами. Пользователи самостоятельно удаляют и добавляют шаблоны, если нужно.

По окончанию установки программного обеспечения на РК процесс вычерчивания схем станет автоматическим. Запуск программы дает возможность объединять стены, а также встраивать в них дверные и оконные шаблоны. Условные знаки в полной мере соответствуют ГОСТам. Ссылки для скачивания программы, которые есть на сайте разработчика, регулярно проверяют роботы для того, чтобы обеспечивать их функционирование на высшем уровне.

Альтернативное решение – программа Visio для эвакуационного плана

Такая программа является многофункциональным и мощным продуктом. Для рабочего процесса в данном приложении пользователю даже не потребуется иметь специальные знания в математической области. Вовсе необязательно быть по образованию программистом, чтобы уметь использовать креативные шаблоны. Созданные в программах чертежи дополняются требуемыми встроенными элементами.

В библиотеке такого продукта пользователь сможет найти разные условные обозначения:

• Обозначения для техники от пожара.
• Значки пожарной безопасности.
• Знаки для извещения о пожаре.

Программу также можно применять для создания схем с любым уровнем сложности. Качественный план можно создать самостоятельно после того, как вы ознакомитесь с работой приложения. Учиться работать с ним недолго, хоть и изображения создают посредством применения векторов.

Изготовления эвакуационных планов стало посильной задачей для рядовых менеджеров предприятий, которые являются уверенными пользователями компьютеров. Понятная и простая инструкция дает возможность быстро научиться работать с ПО. Не стоит забывать про обязательно условие для того, чтобы создавать правильных эвакуационную схему – точная привязка к плану здания.

ОТВЕТСТВЕННОСТЬ

5.1.ЗанеисполнениеилиненадлежащееисполнениебезуважительныхпричинУставаиПравилвнутреннеготрудовогораспорядкашколы,законныхраспоряженийнепосредственногоруководителяииныхлокальныхнормативныхактов,должностныхобязанностей,установленныхнастоящейИнструкцией,втомчислезанеиспользованиеправ,предоставленныхнастоящейИнструкцией,повлекшеенарушениеправил
пожарнойбезопасностии (или)образовательногопроцесса,ответственный
запожарнуюбезопасность
несет дисциплинарную ответственность
впорядке,
определенномтрудовымзаконодательством.

5.2.Занарушениеправилпожарнойбезопасности,охранытруда,санитарно-гигиеническихправилорганизацииучебно-воспитательногопроцессаответственныйзапожарнуюбезопасностьпривлекаетсякадминистративнойответственностивпорядкеивслучаях,предусмотренныхадминистративнымзаконодательством.

5.3.За
причинениешколеилиучастникамобразовательногопроцессаущерба(в томчислеморального)всвязисисполнением(неисполнением)своихдолжностныхобязанностей,атакженеиспользованиеправ,предоставленныхнастоящейинструкцией,ответственныйзапожарнуюбезопасностьнесетматериальнуюответственностьвпорядкеивпределах,установленныхтрудовым
и (или) гражданским
законодательством.

Где находится и как выглядит план эвакуации

Вопросам пожарной безопасности в детских, особенно дошкольных, учреждениях, уделяется большое значение. Ведь в случае катастрофы времени на поиск правильного решения нет. Поэтому все навыки должны быть отработаны заранее

Особенно это важно в детском саду, учитывая возраст воспитанников, особенности поведения и восприятия

Они напрямую касаются обозначений на плане эвакуации, поскольку изготавливаются из современного материала, способного светиться в темноте долгое время. Светящийся белый фон плана позволяет в течение 24 часов беспрепятственно увидеть и прочитать изображение. Такими системами сегодня оборудуются детские сады и другие детские учреждения. Каждый план эвакуации состоит из двух частей: графической и текстовой.

Для детских садов можно использовать дополнительные картинки, позволяющие детям, не умеющим читать, понять смысл документа. Они будут относиться к графической части плана, где так же должны быть указаны:

• выходы для эвакуации;
• направления, позволяющие быстро добраться до выхода;
• места, где находятся средства спасения и противопожарной защиты.

Текстовая часть содержит информацию о том, как быстро сообщить о пожаре, в какой последовательности эвакуировать детей и сотрудников сада, фамилии ответственных работников. Этим информация не ограничивается. Информация составляется непосредственно с учетом особенностей объекта, согласовывается и утверждается руководителем учреждения.

ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ

1. В соответствии с каким нормативным документом по пожарной безопасности осуществляется обучение мерам пожарной безопасности?
2. Каким документом регламентирована периодичность проведения практических тренировок по эвакуации людей из зданий дошкольных образовательных организаций, общеобразовательных организаций?
3. Какой характер носит обучение обучающихся мерам пожарной безопасности?
4. Периодичность проведения практических тренировок по эвакуации людей из зданий дошкольных образовательных организаций, общеобразовательных организаций составляет?
5. Какая информация может быть размещена на стендах уголка пожарной безопасности?
6. Что является задачами проведения практических тренировок по эвакуации людей из зданий дошкольных образовательных организаций, общеобразовательных организаций?
7. Должен ли быть разработан план эвакуации для зданий дошкольных образовательных организаций, общеобразовательных организаций?
8. Кто должен сообщить об обнаружении пожара в здании дошкольной образовательной организации, общеобразовательной организации в пожарную охрану?
9. Какую информацию необходимо сообщить в пожарную охрану при обнаружении пожара или признаков горения?
10. Когда начинается процесс эвакуации при пожаре обучающихся и персонала из зданий дошкольных образовательных организаций, общеобразовательных организаций?
11. Какие действия предпринимает персонал дошкольных образовательных организаций, общеобразовательных организаций по окончании процесса эвакуации при пожаре?
12. Укажите последовательность действий персонала, воспитанников дошкольной образовательной организации, общеобразовательной организации при обнаружении пожара или признаков горения, которая состоит из следующих элементов: а) проверка наличия воспитанников, обучающихся, персонала дошкольной образовательной организации, общеобразовательной организации; б) сбор в заранее определенном месте; в) сигнал оповещения о пожаре; г) эвакуация

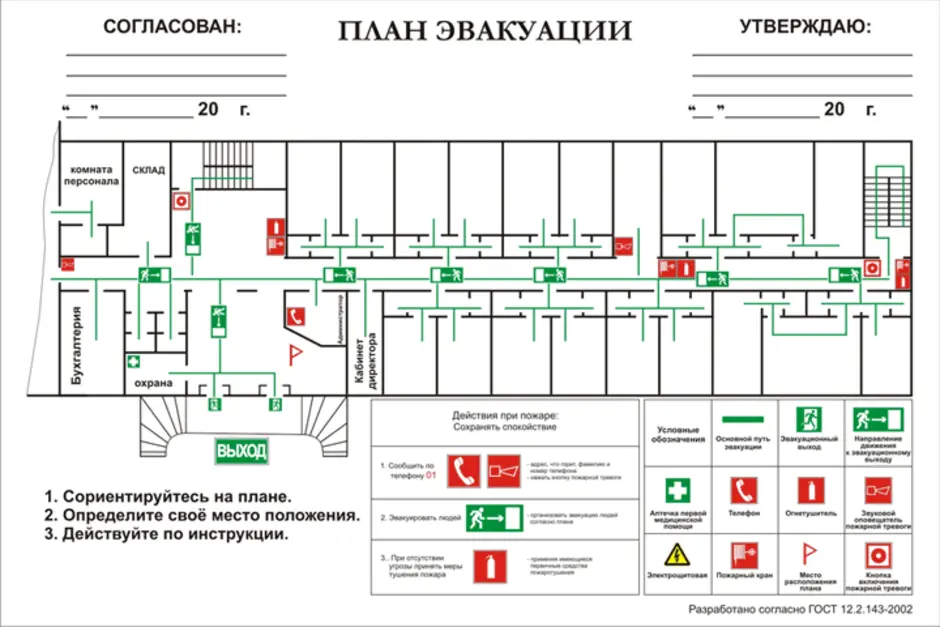

Как оформляется эвакуационный план

Начиная с 2017 года, план эвакуации людей при пожаре обязан выполнять требования Государственного стандарта Р 12.2.143-2009. Его полный вариант реализуется на базе фотолюминисцентных веществ (информация светится в темноте), и состоит из текстовых и графических данных.

План призван ознакомить заходящих посетителей с реально работающими маршрутами и способами эвакуации, с размещением выходов при ЧС, с местонахождением минимально необходимых средств тушения пожара на щите – это гидранты, краны с водой, огнетушители, топоры, багры, песок, средства для оказания медпомощи – аптечки, ГДЗК, респираторы и противогазы, средства связи для вызова скорой помощи и пожарников.Противопожарный уголок в компании или организации

Инструкцию в виде чертежа или эскиза размещают так, чтобы его было видно издалека, высота размещение – не ниже 1,8 метра. Первые и обязательные требования – план должен быть закреплен на входе в помещение или в здание, крепят его на ближайшей к двери стене или других элементах архитектуры, например, на колонне. На плане место его нахождения сопровождают подписью «Вы находитесь здесь» и маркером, и в этом месте и должен размещаться документ. Сколько необходимо таких чертежей, где их размещать – руководитель организации решает сам, требования ГОСТ должны быть соблюдены.

1. Общие схемы по выводу работников и посетителей составляются для всего объекта, общие планы включают план вывода людей для каждого этажа или секции. Храниться такие документы должны у вахтера или у работника, который отвечает за безопасность в здании;
2. План эвакуации по этажу или секции необходим, если площадь этажа более тысячи квадратных метров, и на этаже есть несколько выходов. Также схема составляется (формат А2) при невозможности организовать быструю и безопасную эвакуацию согласно общего плана;
3. Этажный или секционный планы чертится на листе бумаги формата А3.

Противопожарный щит

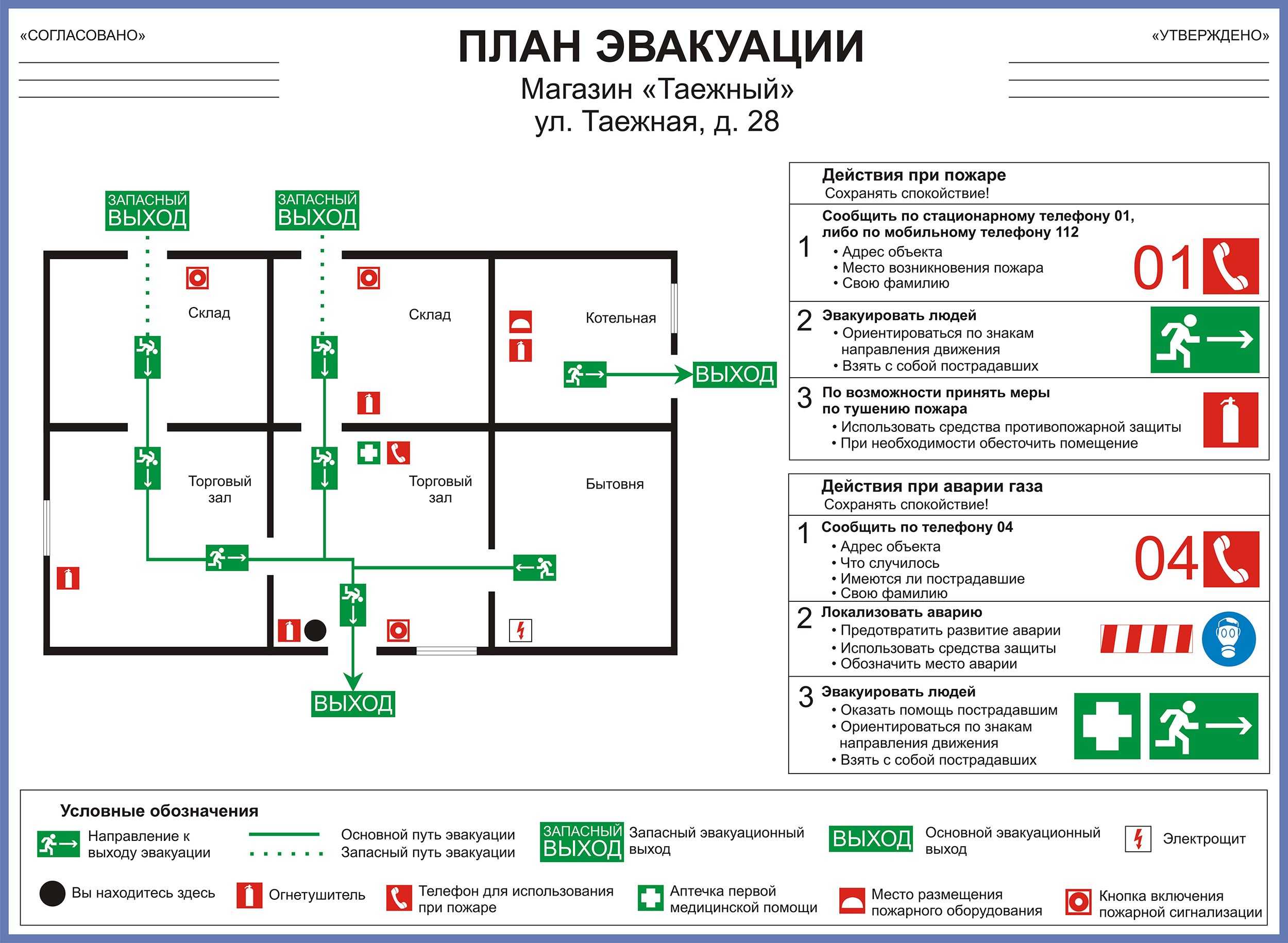

Таблица расшифровки символов и обозначений на эвакуационном плане:

	Открытый выход (дверь) на улицу или на лестницу
	Аварийный выход – пожарный люк, выход на лестницу, ведущую на улицу
	Место размещения огнетушителя
	Пожарный кран или гидрант
	Кнопка извещения о пожаре
	Электрический щит
	Пожарный шкаф, щит
	Аварийная телефонная связь
	Аптечка

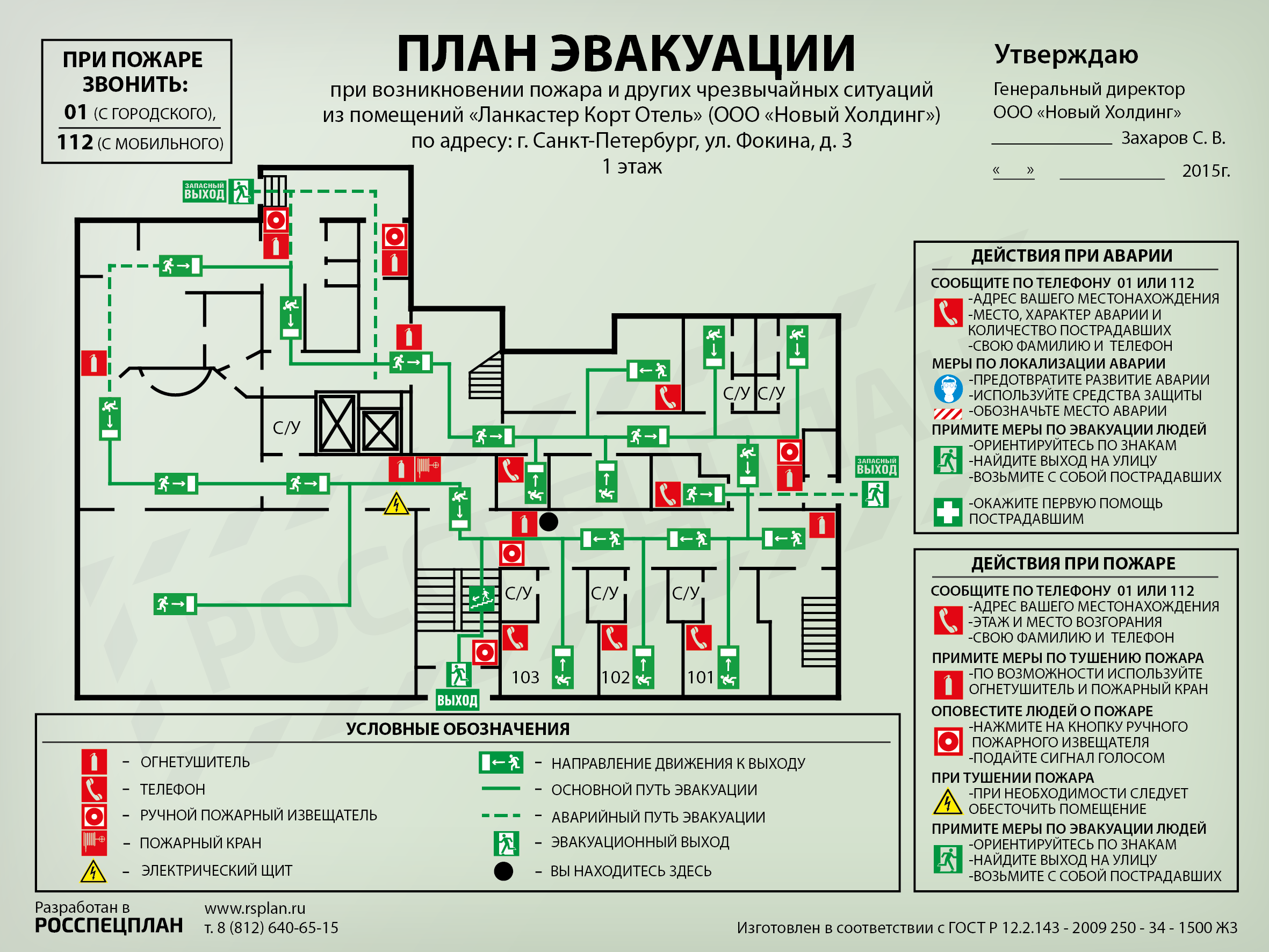

Требования к содержанию плана эвакуации

Документ предполагает графическую и текстовую части. Обязательные требования к схеме:

• указание маршрута продвижения к выходам;
• обозначение лестничных клеток и маршей;
• определение на схеме мест размещения;
• нанесение спецсимволов для мест хранения первичных средств пожаротушения.

В текстовую часть вносятся:

• рекомендации по поведению в условиях ЧС;
• информация о методах и способах оповещения о пожаре с указанием участков и ответственных лиц;
• данные о действиях по выводу людей из помещения;
• перечень лиц и их обязанности по вызову спецслужб и оказанию медицинской помощи;
• правила обесточивания объекта.

В текстовой части даются пояснения для всех графических обозначений на схеме.

Если разрабатывается поэтапный или секционный план, то табличка должна быть размером 600×400 мм, если локальные схемы – 400×300 мм. Используют фотолюминесцентные краски. Фон таблички – белый с желтым оттенком. Знаки обозначений – 8-15 мм в высоту. Надписи выполняются в черном цвете, высота букв – от 3 мм. Для обозначения эвакуационных путей используют зеленый цвет. Аварийные и запасные выходы обозначают прерывистыми линиями.

ВЗАИМООТНОШЕНИЯ. СВЯЗИ ПО ДОЛЖНОСТИ

Ответственный за пожарную безопасность:

6.1.самостоятельно
планируетсвою работунакаждыйучебный год икаждыйучебныйпериод.
Планработыутверждаетсязаведующимнепозднеепяти дней
с началапланируемого периода;

6.2.информирует
непосредственного руководителя исоответствующие службы
обо всех нарушенияхтребований
пожарной безопасности;

6.3.получаетотнепосредственногоруководителяинформациюнормативно-правовогоиорганизаци-онно-методического характера, знакомится под
распискуссоответствующими документами;

6.4.систематически
обменивается
информацией
по вопросам, входящим в его
компетенцию,
ссотрудникамиДОУ;
