Разводка и канализация в частном доме: схема и глубина укладки

Самостоятельное изготовление септика (двухкамерной выгребной ямы)

Покупать септик необязательно, его можно изготовить своими силами из армированного бетона. Можно установить бетонные кольца 1-2 м диаметром – размер колец прямо зависит от требуемого объема.

Изготовление септика

По своей конструкции – это двухкамерный коллектор, в нем отдельные камеры соединяются переливной трубой. При монтаже септика сначала делаем котлован 3 м глубиной, длиной и шириной чуть больше габаритов септика. На дне формируют песчаную подушку около 15 см толщиной.

После этого из досок или ДСП изготавливают опалубку, по ее периметру изготавливают арматурный каркас, соединяя арматуру вязальной проволокой. Потом в опалубке закрепляют 2 отрезка труб, они необходимы для прокладки входа канализационной системы и переливной трубы, объединяющей камеры септика. Опалубка с арматурным каркасом бетонируется, для равномерного распределения раствора желательно использовать вибратор. Каркас септика нужно сделать монолитным, по этой причине его заливают в один заход.

Дно 1й камеры формируют из бетонного раствора. Камера должна получиться герметичной, в ней будут оседать крупные, твердые фракции стоков. Верхняя часть отсека будет занята частично очищенной жидкостью, которая будет перетекать по соединительной трубе во второй отсек.

Во втором отсеке септика, дно формировать нет необходимости, эта часть будет содержать частично очищенную жидкость, которая станет впитываться в почву через дно с гравийной подушкой, для этого можно использовать мелкий гравий, щебень средней фракции или гальку.

Между отсеками септика, в его верхней части нужно установить переливную трубу. Чаще всего в частном доме изготавливают конструкцию с 2 секциями, хотя иногда делают септик с 3 и даже с 4 отсеками, это значительно повысит уровень очистки сточных вод.

Перекрывают септик, закрепив опалубку, уложив арматурный каркас и залив бетонным раствором. Вместо этого можно уложить ЖБ плиты, обязательно нужно предусмотреть смотровой люк. По окончании бетонирования котлован заполняют песком или почвой. Отстойник нужно чистить не реже одного раза в 2-3 года.

Как правильно сделать канализацию в частном доме из железобетонных колец

Подойдут ЖБ кольца 1-2 м диаметром – это зависит от требуемого объема септика.

1 этап. Не ближе 5 м от строений имеющих фундамент, роют котлован необходимого размера. На его дне делают основание из армированного бетона, не менее 100 мм толщиной. На нем будут стоять ЖБ кольца, можно приобрести заводское круглое основание. Все стыки между бетонными элементами необходимо замазать цементным раствором. При высоком расположении грунтовых вод, необходимо сделать гидроизоляцию конструкции.

Внимание! Можно расположить ЖБ кольца не рядом, а поодиночке. Чтобы это сделать на грунте располагают кольцо, и изнутри него выбирают почву, кольцо в результате под своей массой будет постепенно опускаться в землю

После того как одно кольцо достигнет уровня почвы, на него ставят еще одно, и продолжают убирать грунт.

2 этап. В 2 верхних кольцах необходимо сделать выпускное и впускное отверстия, в фильтрационном кольце делают только впускное отверстие.

3 этап. Трубу от системы канализации (проводят подключение к входному отверстию), располагают на 150 мм выше трубы во второй отсек.

4 этап. Отсеки септика перекрывают плитами ЖБ со смотровыми люками, и отверстиями для вентиляции.

6 этап. Трубу канализационной системы укладывается в траншею нужной глубины, она должна быть прорыта с уклоном 5 мм на 1 метр в сторону септика. Необходимо засыпать дно траншеи песком 5 см толщиной.7 этап. Уложенные в траншею трубы засыпаются песком, после этого почвой. 8 этап. На ЖБ кольца устанавливают вентиляционные каналы и смотровые люки. 9 этап. Готовый септик засыпают землей.

Наружная часть системы

От точки выхода за пределы наружной стены начинается внешняя часть канализационной системы, структура которой зависит от того, куда именно будут отводиться стоки. Если в центральную городскую канализацию, то и разрешение на подключение, и проект подводящего участка делает техотдел водоканала.

Если же канализация в доме будет автономной, и о проекте, и о строительстве придётся позаботиться самим. В зависимости от финансовых возможностей хозяина и объёмов сточных вод, можно предусмотреть самые разные конструкционные варианты канализования отходов.

Выгребная яма, как часть люфт-клозета

Принцип устройства выгребной ямы заключается в том, что она выкапывается и полностью бетонируется прямо рядом с домом. Яма имеет продолговатую форму и располагается так, чтобы один её край находился непосредственно под туалетной комнатой, а с другого конца был устроен люк для откачки.

Люфт-клозет с выгребной ямой

В эту яму сливаются только отходы из туалета, а так как он расположен прямо над ней, то и трубопровод никакой не нужен. Для остальных стоков (из ванной, из кухни), поодаль от дома делается отдельный колодец с проникающим дном, через которое вода просачивается в грунт. Это простейший вариант канализации для небольшого одноэтажного дома, но он не слишком популярен. Причина тому столь близкое расположение ямы, из которой жарким летом вполне могут доноситься неприятные запахи.

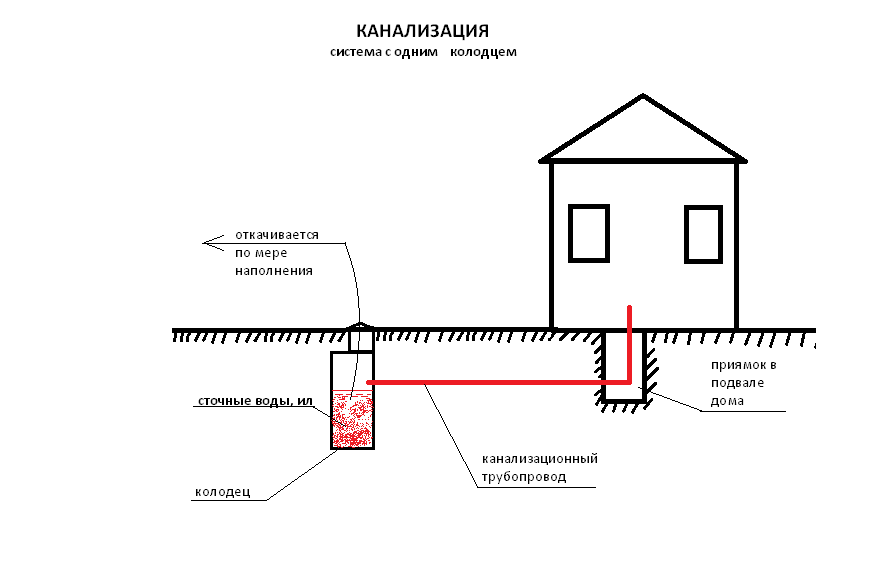

Однокамерный септик

Чаще всего такой септик представляет собой вместительный резервуар из бетонных колец, или кирпичный короб с бетонным перекрытием в 5-6 метрах от дома, в который сливаются все канализационные стоки. Если сделать дно такой ёмкости герметичным, даже небольшая семья её заполнит довольно быстро, поэтому частники нередко делают дно проницаемым – чтобы вода могла просачиваться в грунт.

По сути, это та же выгребная яма, но её гораздо чаще приходится откачивать. Эффективность подобного сооружения зависит от степени проницаемости грунта. Если повезёт, такая яма может работать годами без откачки, но это как лотерея. К тому же фильтрующее дно может заилиться, и почти совсем перестать пропускать воду.

Однокамерный септик в отдалении от дома

Многокамерное очистное сооружение

Такая система представляет собой две или три отдельных ёмкости, либо один большой резервуар из бетона или кирпича, разделённый перегородками на камеры. Устройство разное, но принцип работы один: стоки попадают в первую ёмкость или камеру и отстаиваются там: твёрдые включения оседают на дно, вода через переливную трубу вытекает в другое отделение.

В зависимости от суточного объёма сточных вод, последняя ёмкость (вторая или третья) устраивается в виде фильтрующего колодца с проницаемым дном, через которое вода и уходит в грунт. Это и есть самая правильная система очистки сточных вод, которую можно применить для устройства канализации в частном доме.

Схема локального очистного сооружения с тремя камерами

Заводские пластиковые септики

Такой септик представляет собой вместительную ёмкость из прочного пластика, к которой и подключается внешний трубопровод. Его внутреннее пространство тоже поделено на несколько секций, поэтому принцип работы такой же — в первом отделении накапливаются твёрдые отходы, а жидкие перетекают дальше, и, будучи уже полностью осветлёнными, сливаются в грунт.

Некоторые септики предназначены для закладки в них биопрепаратов, которые способствуют разложению фекалий до ила – он медленно накапливается, а потому биосептики практически не требуют очистки.

Принцип утилизации стоков через биосептик и фильтрационное поле

Монтаж внутренней канализации

Принцип прокладки внутренней части канализационной системы ничем не отличается от того, что был описан ранее для наружной. Изменяются лишь диаметр труб и нормативный уклон для них

Из особо важного отметим:

Канализацию необходимо оснастить фановой трубой, выходящей на крышу, или обратным клапаном, через который воздух во время залпового сброса воды будет поступать в трубы из помещения. Эти дополнения устраняют эффект создания областей разреженного давления в системе, который может нарушать работу гидрозатворов и приводить к появлению запахов в помещении.
Не допускается уменьшение диаметра трубы. Размер может только увеличиваться, в противном случае вам будут гарантированы засоры.
Уклон труб должен четко соблюдаться во всей системе.
Каждый сантехнический прибор с открытым сливом необходимо оборудовать системой гидрозатвора – переливом, в котором постоянно будет оставаться определенный уровень воды, не пропускающим воздух из канализации в помещения.
Трубы крепятся к стенам на специальные хомуты и клипсы, что позволяет избежать их провисания со временем.

Используйте качественные трубы от проверенных производителей. Коммуникации – это не та вещь, на которой можно экономить, ведь их ремонт затруднителен, и зачастую требует демонтажа отделки и даже стяжки пола.

Обустройство вентиляции

Резко слитый объем воды способствует созданию разреженности внутритрубного пространства. Без поступления кислорода вода из сифонов уходит, что становится результатом появления аромата нечистот.

Поэтому задачи вентиляции:

Удаление ароматов нечистот.
Поддержка постоянного давления.
Шумопоглащение.

Для создания вентиляции, все комплектующие стояков доводят до кровельного перекрытия, не закрывая их верхний конец, но пряча от засорения. Либо на верху стояка монтируют аэрационный клапан, не выпускающий ароматы и проводящий воздух внутрь.

Сечение трубы под вентиляцию равно или больше размера стояка. Объединение вытяжки с дымоходом или вентиляцией невозможно. Правила расчета высоты вытяжки:

На плоской неэксплуатируемом кровельном перекрытии – 0,3 м;
На скатной кровле – 0,5 м;
На эксплуатируемой – 3 м;
Шаг от сборной шахты вентиляции от 0,1 м.

При невозможности обустройства вентиляции применяют воздушный вентиляционный клапан на стояке выше оборудования санузла для предотвращения попадания нечистот.

Обустройство внешней канализации

Постройка септика

Внешняя автономная канализация имеет гораздо большую протяжённость, нежели внутренняя, хотя с конструкторской точки зрения она гораздо более простая, нежели внутренняя. Главный узел в наружной канализации – септик.

Его постройка осуществляется в несколько этапов:

1. Приобретаются пенополиуретановые или железобетонные кольца (если и первый, и второй вариант вызывают сомнения, то можно даже построить основание для септика из бывшего в употреблении красного кирпича, где чистое содержание глины и кремнезёма составляет не менее 60%);
2. Минимальное расстояние между септиком и жилым домом – 5 метров, между септиком и любым водоёмом, откуда осуществляется водоснабжение или колодцем – не менее 30 метров. Размер ямы под канализационное кольцо определяются исходя из размеров последнего и могут значительно колебаться.
3. Перед установкой колец делается так называемая песчаная подушка (высота – 15 сантиметров), которая заливается цементной смесью на тот же уровень (15 сантиметров, если грунт сам по себе песчаный, что редкость для средней полосы России – можно брать и все 20 сантиметров).
4. После установки колец монтируется бетонный круг с отверстием для люка (лучший люк – чугунный, а вот стальной лучше не использовать, так как он очень быстро покроется ржавчиной, да и сероводород, содержащийся в фекальных массах, и недостаточная внутренняя вентиляция будут влиять на сталь отрицательно, меняя её эксплуатационные характеристики в худшую сторону).
5. Правильное расстояние между стенками септика и грунтом – 15 сантиметров. Пустоту лучше всего герметизировать при помощи глины, в крайнем случае – бетона (вариант нежелательный, так как бетон слишком уплотняет стенки септика, который в сильный мороз может попросту треснуть – неприятный запах обеспечен, это ведь не центральная и не ливневая система канализации – помогут лишь насосы, чтобы прочистить её и сделать слив). А можно купить и сразу готовую систему – популярный “Топаз”, например.

Возведение трубопровода

Трубопровод возвести гораздо легче, нежели септик. Трубы лучше всего выбирать пластиковые, ПВХ. Желательно, чтобы глубина их залегания не превышала одного метра, так после отметки в 1,20 метра она однозначно будет менять свой угол, а этого допустить нельзя (на неё будет давить слой почвогрунта).

Для канализации лучше предпочесть пластиковые трубы

Сама труба должна иметь либо минимальный угол отклонения, либо угол, равный 45°. Дело в том что различные неровности и угловые изгибы трубы будут способствовать затеканию (“запору”) труб на некоторых участках, где нечистоты будут накапливаться.

Из чего состоит внутренняя канализация

Внутренняя канализация состоит из сантехнических приборов и труб, что выполняют отвод отработанной воды в наружные устройства для очистки. Внутренняя система трубопровода на завершительном участке проходит через стену или перекрытия здания и выходит наружу, где по системе внешней канализации выводит водостоки и нечистоты прямиком в септик.

Составные элементы внутренней канализации:

Сантехнические приборы (унитаз, сливной бачок, раковина, ванна, умывальник). Все сантехнические приборы комплектуются устройством гидрозатвора. Исключение составляет только унитаз;
Канализационные стояки;
Отводные линии;
Вентиляционные трубы;
Устройство обратного клапана.

Для отвода стоков от сантехнических и бытовых приборов используются трубы диаметром 50 мм, а для слива воды в унитазе и прохода по стояку необходимо применять трубы диаметром 110 мм.

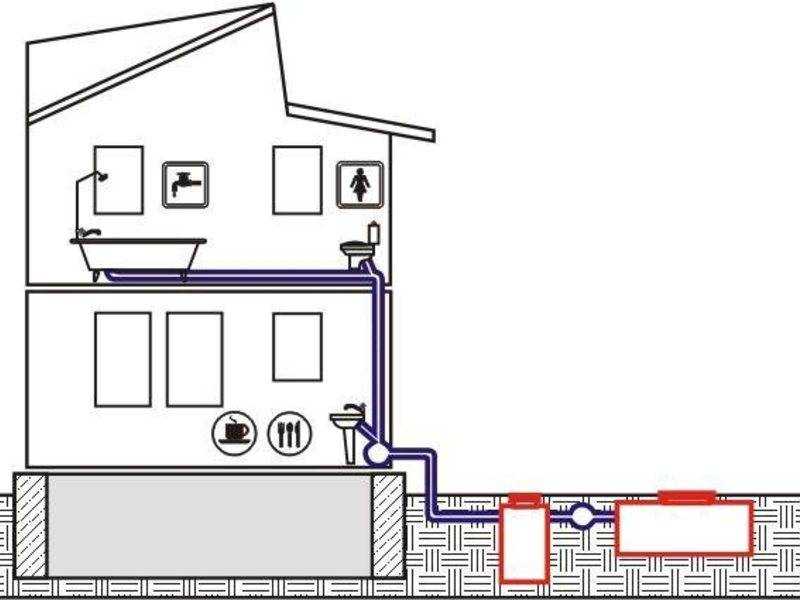

Схема внутренней канализации частного дома

Выпуск канализации

Если не хотите столкнуться с проблемой несоответствия наружной и внутренней систем, то начинать монтаж канализационной системы в доме стоит с работ над выпуском. Выпуск – пограничная часть системы, которая соединяет выход труб из дома (стояк или стояки) с трубой, ведущей к септику.

Выпуск монтируют через толщу фундамента на глубине ниже глубины промерзания грунта (ГПГ), характерной для вашего региона. Можно сделать и выше при условии проведения работ по обеспечению теплоизоляции трубы. Это необходимо для того, чтобы избежать замерзания канализации. О том, чем это чревато, вам могут поведать владельцы загородных домов, которые смогли воспользоваться туалетом лишь в марте – мае, когда трубы оттаяли.

Если об этом не позаботились на этапе возведения фундамента, то необходимо пробить отверстие в фундаменте, достаточное для последующего монтажа отводной трубы с гильзой. Последняя представляет собой не что иное, как обрезок трубы диаметром 130–160 мм, т. е. больше диаметра канализационной трубы. Гильза должна выступать с обеих сторон плиты фундамента не менее чем на 150 мм.

По сути, на этой стадии необходимо сделать отверстие (если оно не предусмотрено) в фундаменте и вставить в него трубу с гильзой

Важно, чтобы диаметр выпускной трубы был не меньше диаметра трубы стояка. Собственно гильза позволяет задать точку уклона трубы к септику: 2 см на каждый метр. Теперь вы примерно представляете, как можно наладить сток из своего дома

Монтаж

Монтаж канализации

Наружные работы

В том случае если в доме имеется старая система, вам будет значительно проще. Необходимо произвести демонтаж старых труб и осуществить укладку новых по уже готовым канализационным путям.

Однако может потребоваться полная переделка, которая предусматривает поднятие напольного покрытия и углубление траншеи при необходимости:

Выройте яму под фундаментом и измерьте ширину от верхнего до нижнего края. Оптимальная величина должна быть не менее 100 см, только в этом случае можно не беспокоиться о промерзании коллекторной трубы;
С уличной стороны выкопайте траншею до сливной ямы. Глубина траншеи снаружи должна быть больше, чем изнутри и располагаться под небольшим углом для облегчения стока отходов.

Вам предстоит уложить канализационные трубы как внутри дома, так и на улице.

На дне траншей необходимо изготовить песчаную подушку толщиной 20 см. Это уменьшит давление на полипропиленовые трубы. То есть благодаря песку засыпанный грунт не будет сильно давить на конструкцию;
Качественный монтаж невозможен без правильной герметизации и соединения труб. Для этого во время укладки вставляйте в трубы тройники, которые помогут вам ликвидировать засоры в процессе эксплуатации. На данном этапе не стоит экономить – это все очень быстро окупится;
Тройники устанавливаются с шагом в 4 метра, а выходящую на поверхность часть закупоривают заглушкой.

Внутренняя канализация

Внутренние работы Для монтажа внутри дома зачастую применяются полипропиленовые трубы, которые не поддаются коррозии, а соответственно срок их службы довольно длительный, при этом процесс монтажа проще, чем у чугунных или стальных аналогов.

На стояке устанавливается ревизия (тройник) на уровне 1 метра от пола, от которого выводится труба для вытяжки на высоту 70 см от поверхности крыши.

Такая сложная система установки поможет вам избежать появления неприятных запахов в доме, которые сопровождают монтаж канализационной системы. Если на стояке вентиляция выполнена согласно всем требованиям, то посторонние запахи не будут проникать в помещение и доставлять дискомфорт.

Непременно предусмотрите теплоизоляцию стояка, расположенного в холодном помещении.

Для стыковки стояка с наружной канализационной системой применяются выпуски, диаметр которых меньше диаметра трубы на стояке. По мнению профессионалов, выпуск должен монтироваться по направлению сточных вод под прямым углом и подключаться к стояку двумя отводами с углами 135 градусов. При необходимости дополнительного стояка потребуется применение косого тройника и дополнительного отвода. Если предусмотрен один стояк или коллекторная труба трудозатраты будут намного меньше.

Внешняя канализация выполняется из полипропиленовых труб Ø150 мм.

Прочитав инструкцию и соблюдая технологию работ, несложно оборудовать свой загородный дом необходимыми коммуникациями.

Рекомендуем прочитать:

канализация на даче без откачки;
как правильно сделать септик.

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Трубы

Подбор труб для наружной и внутренней системы различается. На сегодняшний день при прокладке внутренней системы (внутридомовая разводка) преимущественно используются ПВХ и ПП трубы характерного серого цвета. Чаще всего диаметром 110 мм (для стояков и лежаков), 50 и 40 мм – для отвода стоков от сантехнических приборов.

Что касается внешней системы, то чаще всего трубы, предназначенные для прокладки под землей, например от выпуска к септику или станции глубокой биологической очистки стоков, имеют характерный оранжевый цвет. Такой окрас объясняется очень просто: яркий рыжий цвет более заметен в земле, нежели остальные. Но не только цвет отличает трубы для наружной канализации – иными будут и требования к материалу: эти трубы имеют большую жесткость, ведь им придется выдерживать существенную нагрузку от грунта. Есть и еще более прочная продукция, например гофрированные двухслойные трубы. Но при устройстве канализационной системы в частном доме глубина закладки трубопровода обычно невелика (не более 3 м, а чаще всего – до 2 м), так что гнаться за прочностью труб нет смысла. Самый распространенный диаметр рыжих труб – 110 мм, чего вполне достаточно для адекватного отвода стоков.

Ниже представлена таблица со свойствами труб из различных материалов. Здесь далеко не все решения – только наиболее популярные.

Характеристики труб для канализации
Материал	Предназначение, плюсы и минусы труб
Чугун	+ Прочные и долговечные, способны выдерживать большие нагрузки – Хрупкие, тяжелые и дорогие; в процессе эксплуатации труба ржавеет изнутри, становится шероховатой, что может привести к образованию засоров
Полипропилен	+ Гибкие и легкие, что делает их наиболее востребованными при устройстве внутренней системы канализации (как правило, трубы серого цвета); хорошо переносят высокую температуру стоков – При использовании по назначению не наблюдаются
Поливинилхлорид	+ Такие же, как и для чугунных труб; легкие и недорогие. Используются преимущественно для прокладки наружной системы канализации (легко узнаются по преимущественно оранжевому цвету) – Плохо переносят высокие температуры сточных вод; скорее треснут, нежели погнутся (хрупкие)

Блиц-советы

До проведения системы выполняются работы внутри частного дома – монтаж вертикального стояка для поочередного подведения к нему труб от оборудования санузла с соблюдением уклона в 5 мм на 1 м. При установке насоса уклон необязателен.
В процессе планирования кухня и уборная должны располагаться вблизи выхода канализационной системы на улицу. При многоэтажном строительстве расположение санузлов друг под другом для уменьшения числа стояков и упрощения монтажа и обслуживания всей сети. Для большого числа санузлов или при отсутствии уклона на участке рационально использование насоса.
