Шведская стенка своими руками - схемы и чертежи, необходимые инструменты и материалы, пошаговая инструкция

Шведская стенка из дерева размеры. Шведская стенка своими руками

Для изготовления шведской стенки своими руками можно использовать дерево или металл. Каждый из этих материалов имеет свои недостатки и преимущества. Шведская стенка деревянная органично впишется в любой интерьер, это лёгкая, экологичная конструкция.

Лестница из металла более прочная , способная выдерживать большой вес взрослого человека, не говоря о ребёнке. Но изготовление шведской стенки своими руками из металла довольно сложное, и требует минимальных навыков сварки.

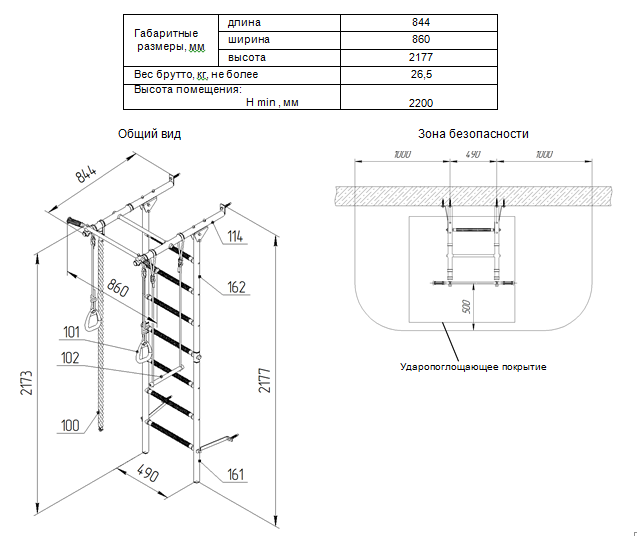

Изготовление любой шведской стенки начинается с создания чертежа . Он поможет наглядно представить параметры лестницы, турника и брусьев в соответствии с реальными размерами помещения, чтобы вписать в него шведскую стенку.

Необходимо правильно рассчитать расстояние между стойками лестницы, чтобы отмерить нужную длину перекладин, а без чертежа сделать это невозможно. Кроме того, чертёж поможет определиться с типом крепежа, подогнать нужные размеры, отразит правильное соединение стенки и перекладины.

Размеры шведской лестницы должны быть такими, чтобы не задевать пол и потолок перекладинами. Кроме того, размеры лестницы по высоте для детской шведской стенки и взрослой, будут отличаться : в первом случае максимальная высота должна составлять 2000–2100 мм, во втором — может достигать свыше 2300 мм в зависимости от высоты потолка. Рекомендуемая ширина брусьев составляет 55 см, а перекладины — 110 см.

Как собрать шведскую стенку из дерева

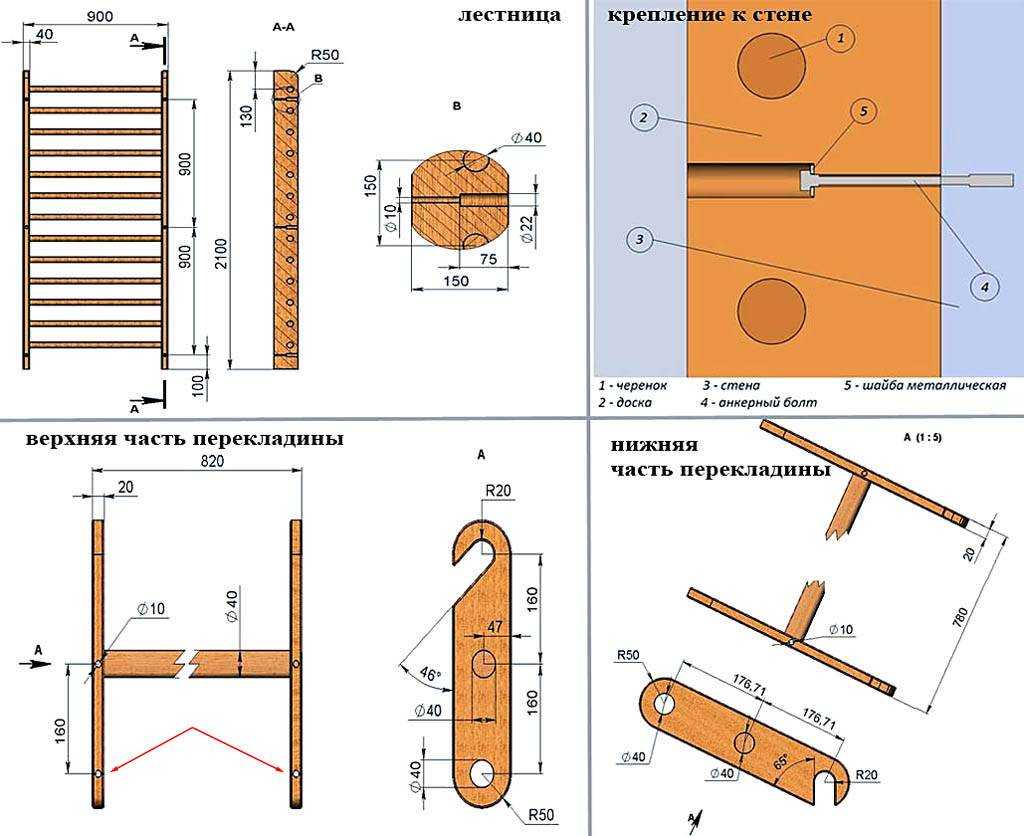

Стандартная шведская стенка деревянная для взрослого состоит из лестницы и съёмного турника. Для изготовления лестницы понадобятся следующие материалы:

Пиломатериал толщиной 2 см, длиной 4,0–4,8 м, шириной 10 см.
Круглые черенки для лопат длиной 120 см, диаметром 3 см. Их количество зависит от высоты лестницы.
Набор инструментов.
Набор крепежей.
Клей для древесины или жидкие гвозди.

Процесс изготовления лестницы выглядит следующим образом:

Деревянный брус распиливается на две одинаковые части, концы скругляются с помощью лобзика.
Пиломатериал шлифуется рубанком, шлифмашинкой.
На досках, с одной стороны, намечается расстояние между перекладинами, равное 30 см. В этих же местах тонким сверлом производятся отверстия для крепления перекладин.
В соответствии с чертежом, определяется необходимая длина перекладины, обычно это 60–80 см.
Из черенков для лопат отрезается длина, определённая для перекладин.
Бруски и перекладины покрываются морилкой, краской или лаком, оставляются до полного высыхания.

Далее, осуществляется сборка деревянной лестницы для спортивного уголка. Её собирают следующим образом:

там, где наносилась разметка на деревянные бруски, нужно сделать несквозные отверстия;
на концы перекладин наносится клей, после чего они вставляются в отверстия;
ступеньки и стойки дополнительно закрепляются с помощью шурупов или саморезов.

Остаётся прикрепить лестницу к стене с помощью дюбелей и металлических уголков. Съёмный турник, который будет крепиться на одну из верхних перекладин лестницы также можно изготовить из дерева, но предпочтительнее использовать для этих целей металл.

Шведская стенка из металла

Как правило, шведская стенка из металла устанавливается на улице. Этот спортивный комплекс может включать в себя:

шведскую лестницу;
турник с брусьями;
опоры для отжиманий;
детские качели;
крепление для каната;
груши.

Эта комплектация индивидуальна, и может также состоять просто из лестницы и турника . Перед тем как собрать шведскую стенку из металла, нужно приготовить такой материал:

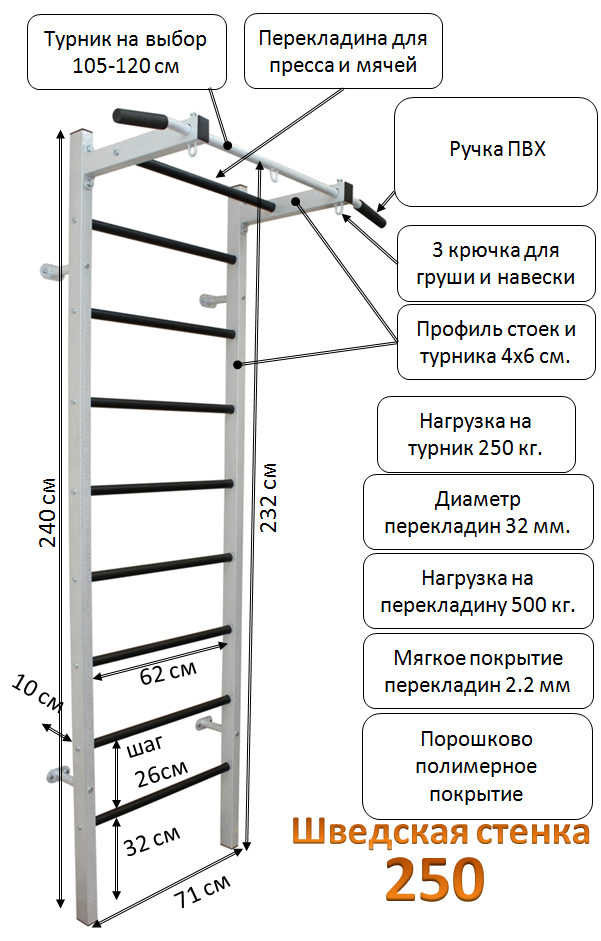

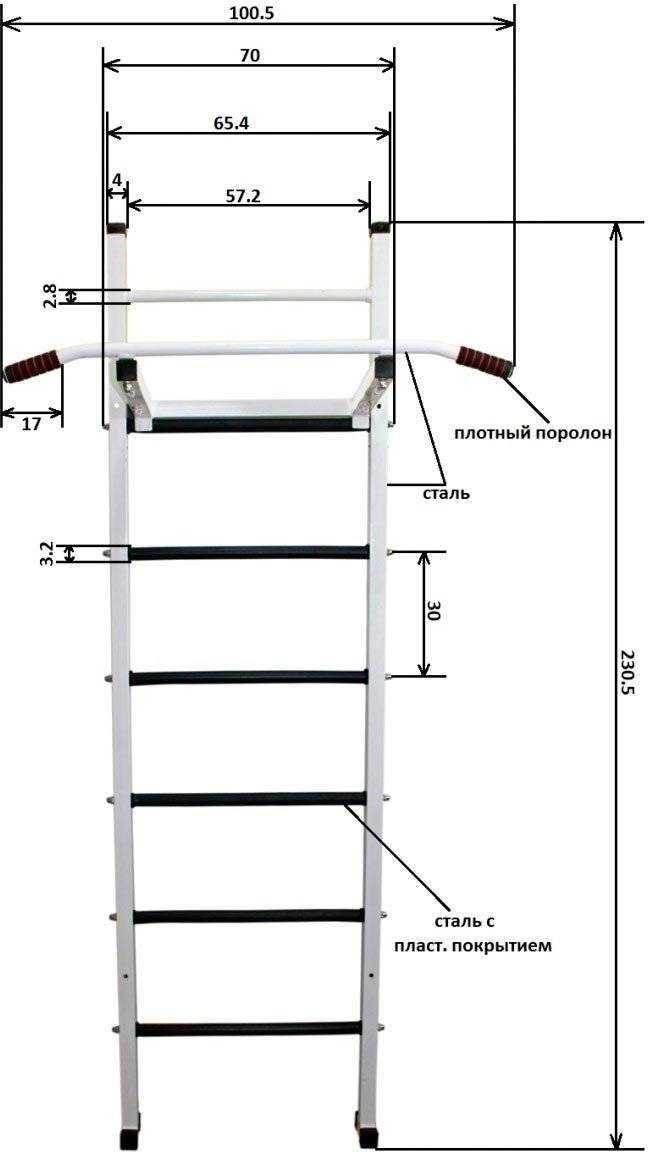

Профильная труба 25×25 мм общей длиной шесть метров в количестве двух штук.
Отрезки труб количеством, равным числу ступеней, длиной 50–60 мм.
Отрезки из профильной трубы, которые послужат укреплением для турника.
Металлические уголки для крепления к стене. Крепление металлической лестницы можно сделать не только к стене. Опорные части из труб могут крепиться к потолку и полу с помощью круглых шайб. Однако, такой способ подходит не для каждого помещения.

Нарезаются стойки длиной около 2,5 метра , оставшиеся отрезки приваривают к ним под прямым углом в качестве выносных частей. Перекладины соединяются с опорными частями сваркой или вставляются в предварительно вырезанные отверстия с шагом 30 см по длине обеих труб. Чтобы перекладины не крутились внутри отверстий, их концы закругляются и вставляются в отверстия до упора.

Чтобы во время виса на турнике выносные части не прогибались под тяжестью веса, они укрепляются путём приваривания дополнительных отрезков трубы, образующими между стойкой и верхней частью выносной трубы, треугольник. После изготовления конструкция грунтуется и покрывается краской по металлу.

Изготовление шведской лестницы

А теперь давайте поговорим про типы детских спортивных комплексов, и разберемся, как изготавливается лестница шведская своими руками.

Разновидности лестниц

Условно спортивные лестницы можно разделить на детские и взрослые. И те и другие могут быть организованы в виде комплекса, прочно прикрепленного к несущим стенам и перекрытиям, или компактного тренажера, свободно перемещаемого по квартире.

Давайте разберем их все, и начнем мы с вариантов для детей:

Первыми в списке идут модели, закрепляемые на мощные анкера к перегородкам и стенам. Данная конструкция очень устойчивая, и при хорошей фиксации способна выдержать серьезные нагрузки. Подобные варианты очень требовательны к прочности стен — лучше всего их крепить к кирпичным и бетонным основаниям, или, в крайнем случае, к гипсокартонным перегородкам, но с обязательным условием, что при монтаже стены были установлены специальные закладные для придания каркасу жесткости. Если данные условия не соблюдены, то лестница может упасть, вместе с юным спортсменом, повредив попутно мебель и отделку стен.

Второй вариант – это распорные лестницы. Тетивы лестниц и опорные столбы таких конструкций оснащаются выдвижными распорными замками, которые расклинивают комплекс между полом и потолком. Вариант также относится к категории самых устойчивых и безопасных. Дополнительно стоит отметить, что конструкция является переносной, и не требует сверления основания.
Они отлично подойдут, если ваши стены не рассчитаны на нагрузки, а пол и потолок представляют собой бетонные перекрытия. В этом случае конструкция гарантированно устоит даже при сильных раскачиваниях. Отказаться от подобного варианта стоит тогда, когда на потолке разместился натяжной потолок, а пол сделан из прогибающихся досок.

Если комната под шведскую лестницу не имеет ни одной подходящей для ДСК опоры, то можно приобрести независимый вариант, не нуждающийся в фиксации. Конечно, его устойчивость будет многим уступать первым двум вариантам, но это лучше, чем ничего. Большим козырем таких конструкций является беспрепятственное перемещение в пространстве.

Очень популярны варианты, трансформирующиеся из обычной лестницы в полноценный комплекс, с горизонтальными перекладинами, кольцами и канатом. Крепление их основания выполняется к стене, а выдвижная часть просто опирается на пол, или фиксируется распорными элементами.
Подобные комплексы удобны, прежде всего, тем, что занимают очень мало места, при этом давая возможность разместить много различных снарядов.

Теперь давайте пробежимся по вариантам домашних тренажеров для взрослых.

Конструкции для пользователей постарше отличаются в первую очередь своей компактностью и универсальностью. Очень часто можно встретить варианты без лестниц, просто подвешиваемые под потолком.
При малых размерах такие тренажеры заменяют турник, брусья и другие габаритные снаряды.

Подобные тренажеры могут не крепиться к стенам и потолку, а быть переносными, на ножках, как на фото выше. На таком комплексе можно тренировать руки, спину, грудь и мышцы живота.

Производители предлагают все более компактные, интересные варианты, подходящий как для занятий на полу, так и под потолком.

Некоторые тренажеры оборудуются системой противовесов для серьезной работы с весами. На них могут навешиваться боксерские груши и прочие приспособления для активного занятия спортом.

Шведские лестницы для взрослых часто оснащаются откидными полками, на которых спортсмен может принять положение лёжа, и выполнять набор определенных физических упражнений.

Мы назвали лишь небольшую часть домашних спортивных приспособлений. Для более подробного ознакомления можете посмотреть видео в этой статье.

Виды спортивных лестниц для дома

Шведские стенки могут предназначаться для детей или взрослых. Различие этих комплексов в оснащённости снарядами и в размерах. Оба варианта – капитальная стационарная конструкция или мобильный комплекс с определёнными функциями.

Тип стенки, фото
Описание

Крепление шведской стенки пристенного типа

Стационарный тип. Конструкция капитально крепится на кронштейнах к стене. Основная жёсткость задаётся тетивами и стеновыми опорами. Благодаря такой системе крепления стенка способна выдерживать большие нагрузки, сохраняя при этом устойчивость.
Монтировать стенку следует на прочные основания.

Гипсокартонные перегородки точно не подойдут. В каркасных стенах обязательно предусматриваются закладные, но стоит быть готовым к тому, что наружная отделка будет регулярно повреждаться.

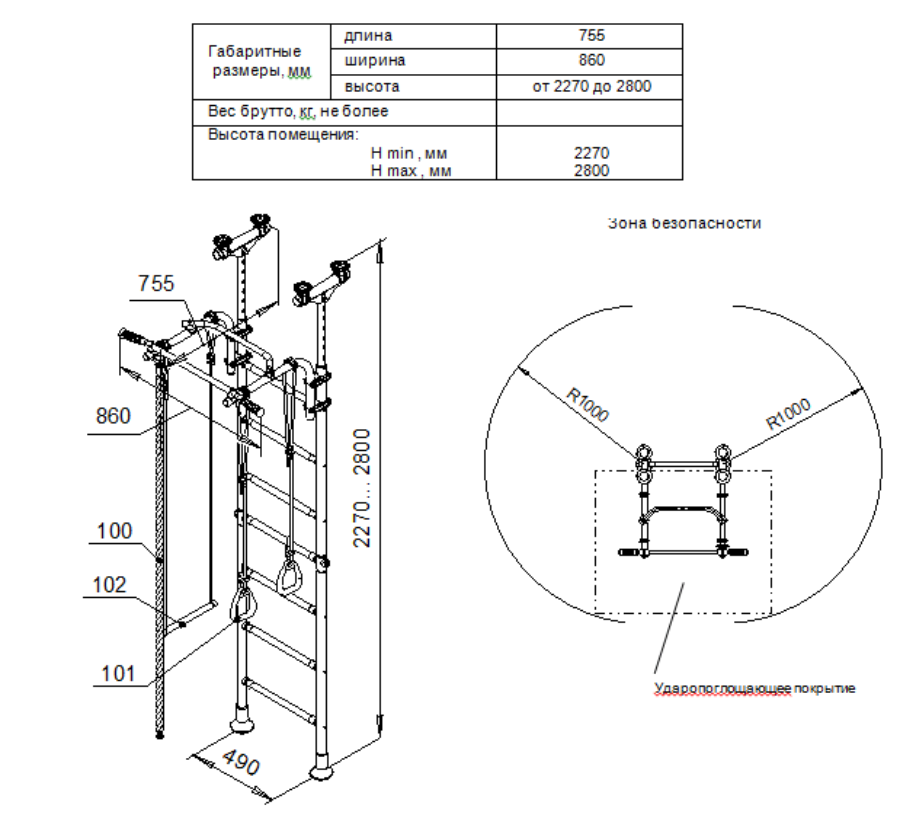

Телескопическая распорная лестница

Фиксация происходит за счёт жёсткого упора в пол и потолок. Тетивы этих лестниц имеют прочные выдвигающиеся распорные замки, что позволяет добиться высокой надёжности в фиксации.
Основная нагрузка идёт на боковые стойки, поэтому их делают из прочных алюминиевых труб. Бывают и стальные, но они намного тяжелее.
Такой вариант подойдёт, когда привязаться к стене невозможно. Распорные конструкции могут быть одинарными, как показано на фото слева, или двойными.
Последние представляют собой детские комплексы. Они обладают особой устойчивостью и легко выдерживают большие раскачивающие нагрузки.
Вариант непригоден к использованию, если потолок в помещении натяжной, а пол сделан из досок, которые прогибаются от надавливания.

ДСК без фиксации

Если в комнате нет крепких стен для установки лестницы, нет подходящего пола и потолка, установить можно мобильный ДСК (детский спортивный комплекс), которому крепления не нужны.
Это большая каркасная конструкция минимум на 4 опорах. Чем габаритнее стенка, тем устойчивее. Эта закономерность –недостаток, так как комплекс занимает много места.
Однако он полностью разборный и мобильный

Конструкцию можно перенести хоть во двор.

Лестница-трансформер

При обустройстве детской комнаты стоит обратить внимание на раскладные шведские стенки. Их сложнее изготовить, зато владельцы могут установить множество спортивных снарядов при экономии пространства.
Ещё одно достоинство – наличие горизонтальной лестницы, по которой можно ползать перехватами

В сложенном состоянии комплекс представляет простую пристенную конструкцию.

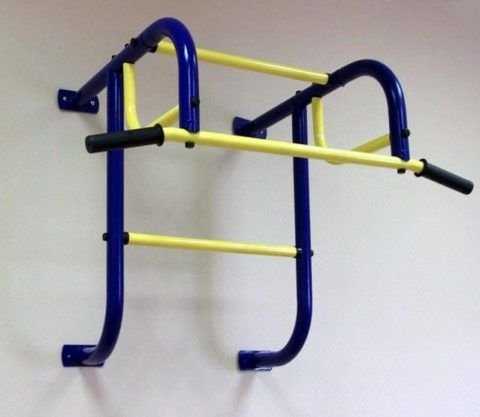

Подвесной спортивный комплекс

Такие стенки бывают разных размеров: от миниатюрных, как на фото, которые предназначены только для взрослых, до полноразмерных.
Конструкции удерживаются только за счёт стены, поэтому требования к ее прочности ещё выше, чем для пристенных. Наличие закладных не спасает.
Достоинство решения в компактности. При небольших габаритах комплекс может включать лестницу, кольца, турник и брусья.

Переносной комплекс для взрослых

Такой тренажёр уже мало походит на классическую шведскую лестницу, но является примером ее эволюционного развития. Используются такие снаряды для накачивания мышц пресса, спины, кора и рук.

Читайте на нашем сайте: советы по выбору детских игровых площадок.

Идеи и инструкции: создание шведской стенки своими руками из металла

Перед началом работы важно окончательно определиться с размерами и дизайном стенки. Шведская стенка может быть односторонней или двухсторонней, в зависимости от ваших предпочтений и доступного пространства

Также необходимо решить, сколько полочек вы хотите включить в свою стенку и где они будут располагаться.

После того, как вы определились с дизайном, можно приступать к изготовлению. Вам потребуется металлический профиль нужной длины и толщины, который будет служить основой стенки. Также вам потребуются металлические полки, перекладины и крепления для закрепления стенки к стене.

Первым шагом является изготовление основы стенки. Соедините несколько кусков металлического профиля в соответствии с выбранным дизайном

Обратите внимание, что структура должна быть достаточно прочной, чтобы выдерживать вес пользователя

Важно хорошо закрепить все соединения сваркой или гаечными соединениями

Затем установите металлические полки на стенку. Они должны быть расположены на уровне, удобном для использования. Отметьте места, где полки будут закрепляться, и закрепите их с помощью сварки или гаек и болтов.

Далее закрепите перекладины, которые будут служить поддержкой для рук, ног и других частей тела во время тренировки. Перекладины должны быть установлены таким образом, чтобы они были достаточно высоко, чтобы пользователь мог легко к ним подниматься и удерживаться.

Последним шагом является закрепление стенки на стену. Используйте крепления, которые позволят стенке надежно держаться на месте и предотвратят ее падение во время тренировки. Обязательно проверьте, что стенка прочно закреплена и не шатается.

Теперь ваша шведская стенка готова к использованию! Вы можете использовать ее для занятий спортом, укрепления мышц и достижения своих фитнес-целей.

Соблюдение правил безопасной эксплуатации

Чтобы спортивные занятия приносили ребенку пользу, надо соблюдать определенные правила безопасности. Они помогут избежать травмирований, поломок спортивного комплекса.

К таким правилам относят:

Соблюдение весового режима. То есть на спорткомплексе, предназначенном для нагрузки до 50 кг, нельзя заниматься людям с весом 80 кг.
Маленьким детям нельзя заниматься самостоятельно, без родительского присмотра.
Устанавливать специальные ограничители, чтобы малыш не смог залезть на высокие перекладины.
Прочно укрепить турник.

Комната в минималистичном стиле

Приобрести туристические маты, которые снизят риск травматизма.
Применять спорткомплекс по назначению.
Не допускать к занятиям детей при обострении болезней.
Выбирать комплексы упражнений по возрастной категории человека, в зависимости от его состояния, степени физической подготовки.
Регулярно осматривать домашний комплекс на состояние.
Протирать перекладины и ручки, чтобы они не были липкими и скользкими, нужно протирать влажной и сухой тряпочкой.

https://youtube.com/watch?v=YhYlGRZvXZQ

Создание веревочной лестницы

Последнее, что мы сделаем для домашнего спортивного уголка – это лестница из веревок. Это полезная деталь, так как позволяет развить координацию ребенка, укрепит его позвоночник и плечевой пояс. Вот почему мы рекомендуем сделать ее.

Инструменты и материалы

Теперь рассмотрим необходимые инструменты и материалы:

круглые рейки из дерева (можно использовать ручки для швабр);
крепкая веревка, не меньше 6 м, это зависит от желаемой высоты;
лак;
дрель-шуруповерт;
наждачная бумага;
ножовка или электролобзик;
кольца из латуни лил дюралюминия, чтобы зафиксировать изделие на конце ступеней-реек.

По сути, вам нужны деревянные палки и крепкая веревка. Из них можно сделать прекрасную лестницу.

Поэтапное создание лестницы

Деревянные рейки или палку нужно нарезать на отрезки, длиной будущих ступеней, как это видно на фото ниже.
Готовые ступени шлифуются наждачной бумагой. Делается это тщательно, чтобы удалить все дефекты и заусеницы.
При помощи дрели в каждой заготовке необходимо сделать отверстия по краям. Диаметр отверстия зависит от веревки. Он может быть только идентичным, но никак не большим.
Теперь можно обработать изделия для детского спортивного уголка лаком.
Дальше берется веревка и ступени нанизываются на нее. Веревка делится пополам (таким образом формируются боковины лестницы). Один из кусков веревки завязывается в узел, а через другой нанизывается первая деревянная рейка. То же нужно сделать с другой частью веревки, нанизывая ее в свободное отверстие первой рейки. Получается первая готовая ступенька.
От нее нужно отмерять 25-30 см и завязать узел на каждой веревке. Таким же образом формируется вторая ступенька. Чтобы упростить задачу, можно сделать такую нехитрую конструкцию.
Последняя ступенька тоже фиксируется узлом. Но, на конце лестницы следует оставить не меньше 30 см веревки, дабы надежно прикрепить ее к шведской стенке.
Края ступенек можете отделать кольцами.
При помощи дрели во второй боковине турника формируется два отверстия на расстоянии, которое идентично ширине готовой лестницы. Осталось закрепить лестницу на свое место.

Для детей

Выше уже сказано, что статические нагрузки от детей на шведскую стенку невысоки, но вот динамические детвора способна создавать неимоверные. И полезут они на стенку всем скопом, да еще и подерутся на ней. В то же время высота детской шведской стенки достаточна небольшая, 140-160 см. Соответственно меньше будет и плечо рычага, стремящегося оторвать снаряд от стены

Второе – дети растут. Когда малыш перерастет детскую стенку, ее нужно будет заменить на «взаправдашнюю» или убрать. Весьма желательно, чтобы при этом ремонт детской комнаты не понадобился или понадобился минимальный. И в то же время детская шведская стенка, пока используется, должна стоять на своем месте как влитая, что бы ее обладатели на ней ни вытворяли.

Исходя из всего этого, шведскую стенку для детей нужно крепить в несущей стене наглухо в 2-х точках. Как же обеспечить устойчивость? Двумя способами: в распор между стеной и верхним крепежом или в упор на мертвой точке между стеной и полом. В последнем случае верхний крепеж служит всего лишь фиксаторами (стопорами), удерживающими снаряд от опрокидывания. Что отнюдь не снижает требований к его надежности.

В распор

Для крепления детской шведской стенки в распор используется упругость конструкции. В таком случае тетивы должны быть прямыми, прочными и устойчивыми в поперечных направлениях, т.е. достаточно толстыми: деревянные толщиной от 30 мм; фанерные проклеенные – от 24 мм.

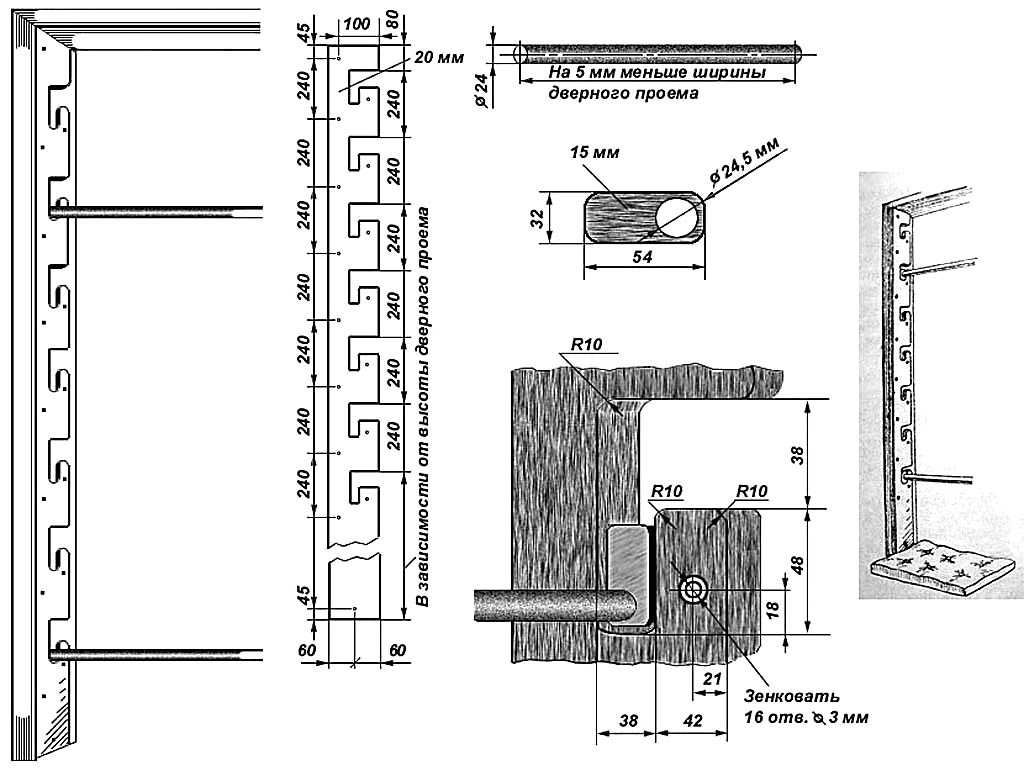

Чертежи шведской стенки для детей с креплением в распор на 2-х точках даны на рис. (Также см. подробнее в статье о спортивном уголке).

Процедура монтажа на место такова:

к пяткам тетив временно прикрепляются жесткие прокладки толщиной 3-4 мм;
снаряд плотно ставится на пол по месту установки;
на несущей стене по месту размечаются отверстия под саморезы в дюбелях, см. выше;
прокладки с пяток снимаются и стенка крепится к стене. Ее пятки окажутся висящими в воздухе;
готовятся подпятники из микропористой резины пожестче толщиной на 2 мм больше толщины временных прокладок;
один человек парой монтировок поддевает нижнюю перекладину у самых тетив и подваживает снаряд вверх (поз. 4 на рис.);
помощник смазывает резиновые подпятники монтажным клеем и подсовывает под висячие пятки тетив;
первый работник снимает нажим с монтировок.

Спустя час-полтора сдвинуть или сорвать снаряд вряд ли удастся и физически крепкому взрослому.

В упор

Крепление детской шведской стенки в упор на 2-х точках показало себя надежнее крепления в распор. Оно не требует помощника для выполнения, меньше портит несущую стену и пол, а также позволяет придать снаряду игривый вид. Крепление в упор действует по принципу рычага, заклинившегося в мертвой точке. Поэтому его верхние точки крепления должны быть абсолютно жесткими во всех 3-х плоскостях, а тетивы несколько изогнутыми. Толщина дощатых тетив от 24 мм; фанерных пропитанных ВПЭ от 16 мм, т.е. фанерные тетивы могут быть цельными не переклеенными.

Условия надежности такого способа крепления, во-первых – опорные поверхности должны вписываться в прямой угол (выделено красным на рис. ниже). Чтобы стена и пол меньше терлись, на опорные поверхности наклеивают тонкие силиконовые прокладки (резина оставляет следы). Во-вторых, носки пяток тетив должны выступать вперед не менее чем на расстояние, равное отстоянию осей перекладин от несущей стены. Если начинающие атлеты уж очень шустры и резвы, лучше вынести носки пяток вперед на половину выноса перекладины турника или более, т.е. на 25-30 см. Третье: крепление к стене – анкерными болтами от М8. Заложение анкеров в стену от 80 мм, от 90 мм и от 100 мм для бетона, кирпича и дерева соотв.

Однако рассмотрите повнимательнее и то, что справа на рис. Сходство только внешнее, а силовая схема получается совсем другая. Из-за неизбежно возникающих люфтов на крепеже кронштейнов-«ушей» к тетивам крепить такой снаряд к стене нужно в 4-х точках, что менее надежно и портит его вид.

На самопоглощении

Шведская стенка из пластика для взрослых вопрос очень и очень сомнительный. Бытовые пластики плохо держат статические нагрузки и быстро от них устают. Специальные (напр. углепластик «карбон») очень дороги и перегруженные склонны к внезапному разрушению. Но детская шведская стенка из полиизопропилена (попросту – пропиленовая) очень хорошее решение, т.к. пропилен отлично поглощает динамические нагрузки. Только крепить пропиленовую детскую шведскую стенку к стене нужно как взрослую, в 3-х или 4-х точках на анкерах М6-М8 с заложением в стену 90, 100 или 120 мм для бетона, кирпича и дерева. Как собрать шведскую стенку из деталей пропиленового водопровода на пайке, см. след. сюжет:
