Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.
Выбираем материал для обвязки
Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.
Варианты изготовления обвязки:
- Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
- Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
- Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
- Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.
Что нужно сделать при заливке фундамента?
Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента, сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.
Подготовительные работы
Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.
Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится
При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь.
Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.
Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.
Монтаж нижней обвязки
Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.
К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

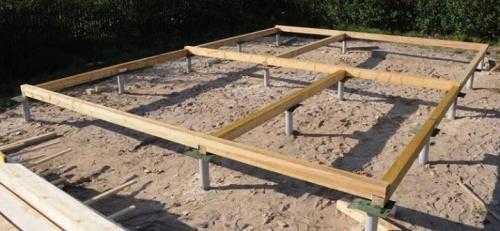

Обвязка каркасного дома является связующим элементом здания на столбчатом либо свайном фундаменте. Роль нижней обвязки заключается в обеспечении соединения частей конструкции фундамента между собой, а также крепления основания и стен. Верхняя обвязка объединяет в одно целое стены и перегородки здания, а также равномерно распределяет нагрузку от крыши.
Установка верхней обвязки каркасных стен
После возведения внутренних перегородок в каркасном доме, которое я закончил к 27 июля 2017 г., пришла очередь установки второй верхней обвязки стен первого этажа и монтажа перекрытия первого этажа (чернового пола второго этажа).
Вторая верхняя обвязка — Вторая верхняя обвязка
Двойная верхняя обвязка каркасных стен, при правильном ее обустройстве, обеспечивает большую жесткость деревянных каркасных стен и помогает выровнять верх стены для того, чтобы смонтировать по ним или лаги перекрытия, или стропильную систему
Поэтому важно выбирать для изготовления верхней обвязки каркасных стен наиболее прямые доски. Верхнюю обвязку стены (нижнюю) крепят к стойкам на 3 гвоздя 3,1 х 90 мм (я крепил на гвозди 3,6 х 90 мм) горячей оцинковки, а доски верхней обвязки стен должны монтироваться с обязательным перекрытием стыков
Очень наглядно это изображено на иллюстрации, выполненной В. Воротынцевым:
Согласно п. 7.2.6 СП 31-105-2002 верхние обвязки в несущих стенах должны по высоте состоять, как правило, из двух досок, нижние — из одной доски.
Допускается иметь верхнюю обвязку из одной доски:
- На участке стены, включающем перемычку над дверным проемом, при условии, что обвязка прибита к перемычке.
- В случаях, когда балки перекрытия и стойки каркаса вышележащего этажа или стропила крыши, через которые передается нагрузка на обвязку, опираются на нее в пределах не более 50 мм от грани стоек, на которые опирается обвязка.
П. 7.2.7 указанного свода правил гласит, что обвязки должны быть выполнены из досок толщиной не менее 38 мм, а ширина обвязки должна приниматься не менее высоты сечения стоек, поэтому я во всех случаях (как на внешних, так и на внутренних, стенах) использовал в качестве обвязки доски 150 х 50 мм (хотя во внутренних стенах, в которых стойки расположены непосредственно над балками перекрытия, допускается применять нижнюю обвязку толщиной 18 мм).
Как уже было указано выше, нижняя доска верхней обвязки прибивается к каждой стойке. Стыки отдельных элементов нижней доски должны располагаться над стойками.
Верхняя доска верхней обвязки прибивается к нижней доске таким образом, чтобы стыки в ней были смещены по отношению к стыкам в нижней обвязке на расстояние, равное одному шагу стоек.
В углах и пересечениях стен и перегородок нижние доски верхних обвязок должны соединяться встык, а верхние доски верхних обвязок должны перекрывать эти стыки (это очень хорошо иллюстрирует рисунок В. Воротынцева). В случаях, когда невозможно или нецелесообразно выполнить это требование, для соединения нижних досок верхних обвязок в углах и пересечениях следует использовать соединительные накладки из полосы оцинкованной стали размером 75×150 мм, толщиной 0,9 мм, прибиваемые к каждому элементу не менее чем тремя гвоздями длиной 60 мм. Допускается применять другие способы соединения, обеспечивающие неменьшую прочность.
Необходимо заметить, что в соответствии с п. 7.2.17 свода правил стойки и верхние обвязки каркаса стен при необходимости можно пропиливать, прорезать, просверливать, но таким образом, чтобы при этом неповрежденная часть сечения составляла не менее:
- 2/3 толщины сечения для несущей стойки или 40 мм для ненесущей стойки;
- 50 мм по ширине обвязки.
При большем ослаблении сечения элементов каркаса необходимо их дополнительное усиление.
Указанная конструкция верхней обвязки каркаса стен связана с принятой технологией производства работ, которая предусматривает:
- сборку стен с верхней обвязкой из одной доски в горизонтальном положении на перекрытии,
- подъем и установку стены в проектное положение,
- установку верхней доски верхней обвязки таким образом, чтобы обеспечить жесткость каркаса стены в продольном направлении и в угловых соединениях стен.
На следующем этапе на верхнюю обвязку опирают концы балок перекрытия.
Что такое черновой пол
Это покрытие из досок, которое находится в межбалочном пространстве и обеспечивает ровную плоскость для установки чистового напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно тепло- и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, поскольку нет надобности дополнительно тратиться на паркет, ламинат или напольную доску.
При выборе материала для чернового пола на качество обращают лишь незначительное внимание, поэтому можно приобрести недорогие сорта древесины. Черновой пол почти не испытывает нагрузки. Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие
Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен
Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен
Черновой пол почти не испытывает нагрузки. Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен.
Особенности технологии монтажа различных видов опорных столбов
Принципы строительства свайного фундамента изложены в СНиП 2.02.03-85 и СП 24.13330.2011. Каждая технология отличается способом устройства, а также видами силовых элементов.
Работы по закладке фундамента для всех типов свай начинаются с уборки площадки от строительного и другого мусора, выгрузки материалов, подготовки технического оснащения, а также разметки поля в соответствии с планом.
Буронабивные
Сваи изготавливают на строительном участке. Алгоритм технологических операций:
- В обозначенных местах обустраивают шурфы на проектную глубину.
- Дно скважины засыпают слоем песка и трамбуют материал, чтобы получить высоту не менее 20 см.
- По технологии без применения обсадных труб стенки скважины укрепляют для защиты от разрушения глинистым раствором. В большинстве случаев используют инвентарные трубы, которые в частном домостроении можно заменить листовым рубероидом.
- Заготавливают арматурный каркас и помещают его внутрь скважины.
- Заливают конструкцию раствором, оставляя выступы продольной арматуры над поверхностью.
- После затвердевания выравниванию опоры на одном уровне.
Винтовые
Установку винтовых изделий можно проводить вручную или использовать редукторные установки для монтажа. Технологические процессы закладки фундамента на размеченном поле:
- вкручивание стержней на глубину, когда лопасти будут погружены в несущий пласт;
- выравнивание выступающих частей свай на одном уровне по горизонтали;
- бетонирование полости труб для предотвращения окисления металла внутри опорных элементов;
- наваривание оголовков;
- зачистка сварных швов и покрытие гидрофобным составом.
Монтаж железобетонных винтовых свай проводится с применением спецтехники, поскольку конструктивные элементы имеют значительный вес и вручную практически невозможно обеспечить соосность столба.
Установка железобетонных опор буровым способом
Потребность в предварительном бурении скважин под забивные сваи возникает в таких случаях:
- Мощности молотов для забивания недостаточно, чтобы самостоятельно преодолеть сопротивление грунта.
- Строительство ведется на высокоплотных, вечномерзлых или, наоборот, сильно переувлажненных почвах.
- Сваи необходимо ввести в грунт под определенным углом.
Последовательность технологических этапов закладки свай:
- лидерное бурение шурфов;
- уборка выработанной земли;
- погружение железобетонных столбов;
- выравнивание выступающих над поверхностью конструкций на одном уровне.
Забивные
Для монтажа забивных опор используют специальную технику с закрепленным дизель-молотом. Алгоритм земляных работ:
- На забивных столбах делают отметки с шагом в 1 м.
- С помощью стропов поднимают изделие в вертикальное положение и фиксируют над проектной точкой.
- Удары дизель-молота производятся с постепенным наращиванием силы. Высота рабочего хода – не более 0,5 м.
- Чтобы удостовериться в достижении несущего пласта, после погружения сваи на проектную глубину делают 10 последних ударов. Если при этом свая остается на месте, то монтаж силового элемента считают завершенным.
Усиление СФ
Необходимость в усилении конструкции может быть вызвана ошибками при проектировании и строительстве, изменениями гидрогеологических условий, появлением дополнительных нагрузок на фундамент.
Этапы реконструкции:
- проектирование и расчет нового фундамента;
- доставка материалов на площадку;
- подъем дома на домкратах;
- демонтаж старой силовой конструкции;
- разметка свайного поля;
- монтаж новых опор;
- обвязка свай;
- возвращение дома на исходное положение.
Какие еще применяют обвязки для дома?
Очень часто видел обвязку дома, выполненную из бруса. Считаю, что это является ошибкой, так как сплошной массив не обладает такой прочностью как пакет из досок набранный таких-же размеров.
В каркасном доме нельзя применять брусовые компоненты. Все должно быть выполнено из доски. Брус в легкой каркасной конструкции даст трещины и, в большинстве случаев его поведет, так как нагрузка стен не сильно велика.
Поэтому у опытных каркасостроителей применение бруса считается плохим тоном, и некомпетентностью строителей.
Я поддерживаю это мнение, хотя-бы потому, что таскать брус я бы заколебался, а доску я могу таскать один спокойно, да и трещин в брусе насмотрелся вдоволь (а вы видели, как бежит вода по стенам внутри брусового дома, при боковом дожде?)))
Поэтому если прораб начал утверждать вам, мол «давай брус положим – крепче будет» — не связывайтесь с таким строителем. Он не умеет строить правильный каркас, накрутит вам потом шурупов полный дом, и наставит уголков к каждой стойке)))
А забыл, еще в углы поставит тоже брус, ну чтобы углы холодными крепкими были-то….
В общем думаю понятно из моего опуса как состряпать нижнюю обвязку каркасного дома, если появились вопросы – прошу в комментарии, если есть чем дополнить тоже рад диалогу.
С вами был Сергей, всего доброго, не забываем подписаться, а то пропустите что-нибудь конкретно важное, потом не догоните)))
Нижняя обвязка каркасного дома на столбчатом фундаменте позволит увеличить надежность и эксплуатационный срок. Оба элемента необходимо рационально объединить, таким образом, чтоб образовалась цельная система, если это не будет, то здание может разрушиться в ближайшее время. Именно для обеспечения цельной конструкции следует выполнять обвязку. Плюс ко всему, с ее помощью можно снизить риск смещения элементов по вертикали, так как она способствует равномерному распределению объёма нагрузок между всеми точками опоры. В нашей статье мы рассмотрим, как правильно обвязывать свой дом, и какие способы бывают.
Требования к обвязке
Каждый элемент каркасной конструкции должен соответствовать определённым требованиям. Это же касается и обвязочных работ. Замена той же стойки в свайных основаниях тоже имеет свой регламент, осуществлять крепление всех конструкций тоже необходимо с учётом всех инструкций и требований.
Что касается обвязки, то требования здесь будут следующие:
- Используемые доски должны быть одинаковыми и ровными, их стандартные размеры составляют либо 38х140 миллиметров, либо 38х100 миллиметров. Если же вместо обычных досок используется брус, то его размеры будут другими: 120х120, 100х100 и 150х150 миллиметров;
- Пиломатериалы лучше предпочитать из хвойных пород дерева, так как они обладают наиболее приемлемыми эксплуатационными характеристиками;
- Материалы должны иметь длительный срок службы (например, те же доски в обязательном порядке нужно покрыть антисептиком для предотвращения последующего гниения, иначе впоследствии замена стойки основания потребуется уже через очень короткое время);
- Стойки и другие элементы конструкции должны обладать прочностью;
- Для обвязочных конструкций важным моментом является ещё и прямолинейность ствола (ствол может и не быть идеально гладким, но ровным – да);
-
Слой должен полностью повторять контуры фундаментного основания, так как несовпадение по ширине приведёт к накоплению влаги под слоем, а это, в свою очередь запустит процесс гниения, что для дерева равнозначно смерти.
Как сделать обвязку свайного, свайно-винтового и столбчатого фундамента с помощью швеллера?
Укладка швеллера при изготовлении ростверка может выполняться несколькими способами:
- Профиль укладывают на тело свай стенкой вверх. На углах прокат соединяют сваркой под углом 45°.
- Металлоизделия устанавливают на ребро.
- При использовании при строительстве кирпичей или блоков прокат укладывают профилем вверх. В этом случае высота стенки швеллера согласуется с размерами блочных элементов, которые должны помещаться в профиль.
Советы! Прокат по длине стыкуют сваркой. При этом стыки обязательно должны лежать на оголовках свай. Оставлять их без опоры запрещено. Если ростверк поднят над уровнем грунта на значительную высоту, то, помимо верхней обвязки, выполняют нижнюю из профильной трубы или проката другого вида.
Обвязку из стального проката к металлическим сваям крепят с помощью сварки или резьбового крепежа. Первый вариант является более распространенным и надежным. Главное условие – выравнивание верхней линии опор. Во втором случае на сваи приваривают стальные площадки, на которые фиксируют профиль с помощью болтов и гаек. В бетонных армированных сваях обычно на поверхность выводят арматурные элементы, с помощью которых и соединяют опоры со стальным швеллером.
Узлы верхней обвязки
К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек. При длине стен более шести метров предварительно устанавливают и промежуточные опоры.
При выполнении работ стоит придерживаться ряда правил:
- обвязку формируют из двух досок;
- ряды досок укладывают в шахматном порядке, чтобы стыки не пересекались;
- для крепления берут гвозди длиной 6 и более см;
- участки стыковки досок переносят на середину вертикальных стоек;
- концы досок фиксируют двумя гвоздями.
После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.
Соединения обвязочного бруса
Соединяя обвязочный брус в углах и по всей длине, необходимо соблюдать технологии. От этого зависит прочность и долговечность каркасной конструкции. Строители используют определенные обвязочные узлы:
- самих углов («в полдерева»);
- в длину («в лапу»);
- угловые («коренной шип»);
- угловые («встык).
Кроме того, выпилы, благодаря которым соединяют брус, так же делают различными способами, применяя разнообразный инструмент (топор, бензопила). Чтобы сделать выпилы наносится разметка (вертикальная и горизонтальная). Ширина выпила равнозначна ширине стороны бруса, а глубина должна быть равна половине его стороны. Выпиливать следует по вертикали, таким образом, спил получается ровным. Правильное соединение бруса — ответственный этап в строительстве зданий. Если не соблюсти технологию, то возможна деформация увеличивается, а в худшем случае, разрушение дома.
Брус или доска – что лучше?
Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.
Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.
Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.
Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.
Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.
Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.
Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).
Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).
С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).
Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.
Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.
Определить диаметр сверла поможет небольшая таблица.
| Диаметр резьбы, мм | 6 | 8 | 10 |
| Диамер сверла, мм | 4,5 | 6,5 | 8 |
Установка нижней обвязки своими руками
После того как фундамент залит, закуплены все необходимые материалы и подготовлены инструменты, можно переходить к обвязочным работам:
- Нужно проверить основание на наличие неровностей. Если таковые имеются, необходимо их устранить, для чего нужно использовать цементный раствор. Допускаются неровности до 3 сантиметров, если они не превышают этого значения – значит, можно их не исправлять;
- Укладывается гидроизоляционный слой с помощью рубероида и мастики (мастика служит “клеем” для рубероида). Слой защитит основание и каркас дома от попадания влаги;
- Процесс обвязывания начинается с углов основания (фундамента). Выполняется сборка конструкции для первого угла, от которого и будет начинаться вся обвязка. Правильность выполнения работы можно проверить при помощи обыкновенного строительного треугольника;
- Начинается укладка досок. Стыки на углах укладываются при помощи выборки либо “лапу”, либо в “пол дерева” (это наиболее распространённые варианты). Все диагонали и угловые стороны должны быть выведены идеально ровно перед креплением основных узлов конструкции. Фиксировать их можно с помощью обычных гвоздей, размер которых (имеется в виду забивная часть крепежей) должен составлять не менее 150 миллиметров, расстояние до кромки должно быть от 2 сантиметров и более.
Схема крепления стен каркасного дома к полу
Перед монтажом нижней обвязки нужно сделать гидроизоляцию фундамента.
Способ повязки швеллером
Отличие технологии обвязки швеллером от методики установки профилированной трубы состоит в отсутствии стандартных оголовков.
Швеллер устанавливается широкой стороной кверху, образуя горизонтальную площадку по всем балкам обвязки.
В остальном порядок действий аналогичен технике установки профильной трубы.
Обычные размеры швеллера м для свай диаметром до 108 мм (для них используют швеллер 160 мм).
Сварные соединения дополнительно фиксируются болтовыми соединениями с помощью «косынок».
Сварку должен производить профессиональный квалифицированный специалист, имеющий допуск к работам с ответственными конструкциями. Гидроизоляцию обвязки выполняют традиционными обмазочными материалами или защитными полимерными покрытиями.
Выравнивание нижней обвязки. Как осуществить нижнюю и верхнюю обвязку каркасного дома?
Каркасная конструкция частного дома предполагает наличие нижней и верхней обвязки. Они необходимы для обеспечения прочности и надежности всего сооружения. При корректном выполнении и соблюдении всех тонкостей, каркасная конструкция дома прослужит вам долгие десятилетия.
Нижней обвязкой называют основание каркасной конструкции дома, собранное при помощи доски, бревна или бруса. Нижняя обвязка производится для обеспечения надежного фиксирования сооружения к фундаменту.
К монтажным работам с каркасной конструкцией можно приступать только после окончания установки нижней стяжки.
Строительные материалы
С выполнением нижней обвязки для каркасного дома вполне можно справиться самостоятельно, при этом не прибегая к услугам специалистов. При выполнении монтажных работ в строгой последовательности и соблюдении рекомендаций трудностей возникнуть не должно.
В качестве материала для нижней обвязки рекомендуется отдать предпочтение древесине хвойной породы. Хвойная порода обладает рядом достоинств, которые превосходят положительные стороны лиственной породы дерева.
Главными достоинствами хвойной породы являются:
- высокая прочность;
- достаточно продолжительный срок эксплуатации;
- водонепроницаемость;
- ровный ствол дерева.
Для установки нижней обвязки чаще всего выбирают лиственницу, ель обыкновенную, пихту или сосну. Стоит отметить, что порода дерева должна быть выбрана с учетом места нахождения будущей конструкции и сопровождаемых условий окружающей среды в этом регионе.
Помимо выбора породы дерева для нижней стяжки, потребуется определиться и с формой пиломатериала: брусья, бревна или доски. При выборе последнего варианта доски рекомендуется фиксировать саморезами с разным диаметром в шахматном порядке.
Перед началом монтажных работ все строительные материалы необходимо подвергнуть двухэтапной обработке.
Первый этап выполняется при помощи специального антисептического средства, предотвращающего гниение материала и возникновение грибковых отложений. После того, как материал подсохнет, он обрабатывается при помощи специального средства, которое называется антипирен. Оно повышает огнеупорные характеристики материала, которые препятствуют возгоранию конструкции. В связи с огромным количеством древесной смолы обработка с использованием антипирена для хвойных пород дерева является наиболее распространенной процедурой.
Обвязочная работа межэтажного перекрытия может быть выполнена своими руками. Сделать ее совсем не сложно, если следовать нашим рекомендациям.
Двойная конструкция может быть выполнена на столбчатом фундаменте или винтовых сваях.
Установка нижней обвязки
Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:
- выбор и установка фундамента;
- подготовка необходимых строительных материалов;
- установка и соединение обвязки.
Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.
Все дело в том, что для данного вида фундамента характерна быстрая установка и надежность конструкции этажа.
Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке
Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.
Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины . Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.
Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.
Расчет материалов
С расчетом материалов сталкиваются после составления проекта. Когда чертежи будут готовы, то вычислить необходимый объем материалов будет довольно просто. Так, используя чертежи, можно выяснить, сколько потребуется бруса для обвязки, а также для вертикальных стоек, стропил.
Если чертежи отсутствуют, во внимание принимают площадь нижнего и верхнего перекрытий, а также количество погонных метров. В этом случае погонные метры разделяют на 0,6
При подсчетах обвязки погонные метры умножают на 3. Аналогичным образом вычисляют балки: площадь верхнего и нижнего перекрытия разделяют на 0,6 и прибавляют к значению длину балок обвязки. Для получения более точных расчетов следует обращаться к проектировщику.
Способы фиксации вертикальных стоек
При сборке конструкции каркасного дома применяют три способа соединения стоек и нижней обвязки:
- С использованием уголков. Самый простой метод, который обычно используют начинающие строители. Кроме того, такой стык применяют для монтажа угловых опор. При фиксации встык для крепления используют усиленные стальные уголки и прочные саморезы.
- Частичная вырубка. В балке нижней обвязки делают отверстие под заведение вертикальной стойки. Размер вырубки составляет порядка 30-50% от общей толщины балки нижней обвязки. Такой вариант сложнее в реализации, но надежнее – стыковка уменьшает подвижки каркаса и бруса при усыхании.
- Соединение с вырубкой. Подготавливают выемку под размеры сечения вертикальной опоры. Метод задействуют для фиксации стоек посередине стены. Положение опор закрепляют укосинами.
