Оформление разрешения
На первых этапах предстоит согласование с энергетиками:
- допустимая мощность;
- количество фаз;
- тип вводной линии и прибор учета энергии;
- тариф учета (зависит от счетчика);
- исходя из качества изоляции домовой электросети, согласовывается схема подключения (если проводка старая, то разрешения не дадут);
- насколько надежно произведено заземление электропроводки в доме.
Важно! Самостоятельное подключение к линиям электропередач запрещено законом. Подсоединение электроснабжения должно быть произведено высококвалифицированными специалистами. Далее производится замер от частного дома до сетей 380В, если это расстояние превышает 300 метром в городе или же 500 метров за чертой города, то придется оплатить установку дополнительного столба-опоры
Далее производится замер от частного дома до сетей 380В, если это расстояние превышает 300 метром в городе или же 500 метров за чертой города, то придется оплатить установку дополнительного столба-опоры.
Следующим этапом будет обсуждение необходимой мощности:
- не больше 16 кВт;
- от 16 до 50 кВт;
- от 50 до 160 кВт.
Обычно, разрешается до 50 кВт, в случае необходимости большего показателя, потребуется установка дополнительного трансформатора, что весьма затратно и сложно.
Дальнейший перечень необходимых документов:
- копия паспорта (необходима для оформления договора на подключение электричества);
- заявка на подключение к электрическим линиям;
- идентификационный код;
- план участка;
- план размещения ближайшего к участку столба линии электропередач;
- правоустанавливающий документ на жилой (нежилой) объект;
- утвержденного полного плана жилого помещения;
- информации о необходимой мощности и списка всех используемых электроприборов в доме (либо предполагаемого количества устройств, если дом еще не введен в эксплуатацию).
Заявление на прокладку к дому электрики, стоит написать в двух экземплярах, для того чтобы один (с визой специалиста принимающего документ) оставить у себя.
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-121045-6’, blockId: ‘R-A-121045-6’ }) })

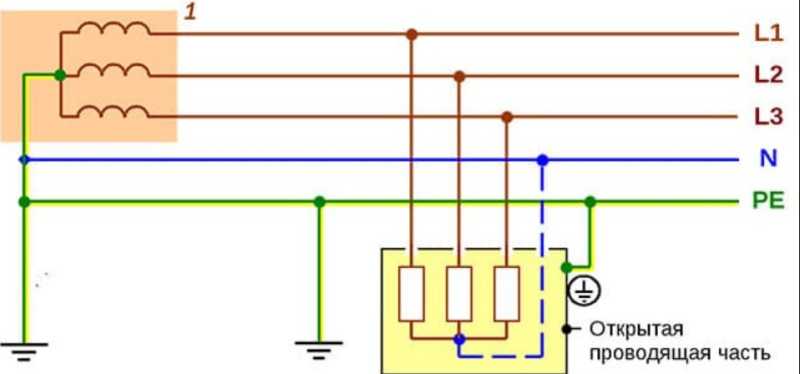

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.
Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:
TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.
TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.
Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.
Способы подключения
Силовой кабель ВВГнг(A)-LS
Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.
Основа любого соединения — кабель
Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм. Кабель вилки должен быть минимум 1,5 и не более 2,5 мм
Толщина провода с заземлением должна быть 6 мм
Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.
Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы. Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев
Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.
Четырехпроводные сети
Монтаж проводов начинается с разбора корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.
Пятипроводные сети
При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.
Подключение трехфазной розетки
Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.
Что такое однолинейная схема электроснабжения?
К сведению! Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Исполнительная принципиальная однолинейная схема используется для перерасчета действующей системы подачи энергии. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы. И это не зависит от количества фаз и проводов. Пример оформления однолинейной схемы жилого дома представлен на рис. Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя. Почему однолинейная? Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям. При составлении подобного документа в обязательном порядке должна отображаться такая информация: все приборы и потребители, входящие в сеть; состояние сети; недостатки, выявленные в процессе исследования и разработки однолинейной схемы. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта.
Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Поскольку в документе есть главное — информация. Длина кабелей и проводов должна отображаться в масштабе с особой точностью, также отображается их точная схема их раскладки. На электрической схеме должен указываться тип, а также расположение приборов учета, плюс указываются потери электрической энергии, которые происходят во время передачи по линиям электропередач.
Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. А не искать ее на файлопомойках и мусоросборках. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект. Для отличия на схеме обозначений выводов контактов от других обозначений обозначений цепей и т. При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами.
Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки. Назначение однолинейной схемы.. Приборы, обеспечивающие учёт электроэнергии, согласно техническим условиям наносятся на схему. Как читать электрические схемы. Урок №6
Как подключить водопровод в частном доме?
Для подключения водопровода в частном доме необходимо следующее:
-
Определиться с местом подключения: водопровод можно подключить к городскому водоснабжению через городскую сеть или создать собственную скважину или колодец.
-
Получить разрешение: в зависимости от места подключения может потребоваться получение разрешения от муниципальных органов.
-
Определиться с материалами: для монтажа водопровода необходимы трубы, фитинги, краны и другие комплектующие.
-
Провести монтаж: монтаж водопровода выполняется специалистами или самостоятельно с учетом технических требований.
-
Протестировать систему: после монтажа необходимо протестировать водопровод, чтобы убедиться в его надежности и эффе
Подключение водопровода в частный дом является сложным процессом, требующим высокой квалификации и знаний в области инженерных сетей. Для подключения водопровода вам может понадобиться следующее:
-
Согласование планов строительства и подключения водопровода с местными властями и водоснабжающими компаниями.
-
Получение всех необходимых разрешений и сертификатов для строительства и подключения водопровода.
-
Установка главных труб водопровода до дома и далее до кранов внутри дома.
-
Установка фильтров, насосов и других комплектующих элементов, необходимых для обеспечения качественного и надежного подачи воды.
-
Проведение технических испытаний и внедрение корректирующих мер, если это не
Для подключения водопровода в частный дом, вы должны следовать следующим шагам:
-
Определите местонахождение водоснабжения в вашем городе.
-
Свяжитесь с водоснабжающей компанией или муниципальным органом, которые отвечают за предоставление воды в вашем регионе, для получения дополнительных инструкций и разрешений.
-
Определите, сколько воды вам нужно и согласуйте его с водоснабжающей компанией.
-
Установите трубы для подключения воды к вашему дому. Это может включать в себя установку новых труб или ремонт существующих.
-
Установите краны и сантехнические приборы, такие как унитазы, ванные комнаты, душевые кабины и т.д.
-
Проверьте систему на утечки и убедитесь, что все работа
Для подключения водопровода в частный дом, вам нужно выполнить следующие шаги:
Обратите внимание, что подключение водопровода – дело специалис
Для подключения водопровода в частном доме необходимо следующее:
-
Определиться с местом подключения: водопровод можно подключить к городскому водоснабжению через городскую сеть или создать собственную скважину или колодец.
-
Получить разрешение: в зависимости от места подключения может потребоваться получение разрешения от муниципальных органов.
-
Определиться с материалами: для монтажа водопровода необходимы трубы, фитинги, краны и другие комплектующие.
-
Провести монтаж: монтаж водопровода выполняется специалистами или самостоятельно с учетом технических требований.
-
Протестировать систему: после монтажа необходимо протестировать водопровод, чтобы убедиться в его надежности и эффе
Подключение водопровода в частный дом является сложным процессом, требующим высокой квалификации и знаний в области инженерных сетей. Для подключения водопровода вам может понадобиться следующее:
-
Согласование планов строительства и подключения водопровода с местными властями и водоснабжающими компаниями.
-
Получение всех необходимых разрешений и сертификатов для строительства и подключения водопровода.
-
Установка главных труб водопровода до дома и далее до кранов внутри дома.
-
Установка фильтров, насосов и других комплектующих элементов, необходимых для обеспечения качественного и надежного подачи воды.
-
Проведение технических испытаний и внедрение корректирующих мер, если это не
Для подключения водопровода в частный дом, вы должны следовать следующим шагам:
-
Определите местонахождение водоснабжения в вашем городе.
-
Свяжитесь с водоснабжающей компанией или муниципальным органом, которые отвечают за предоставление воды в вашем регионе, для получения дополнительных инструкций и разрешений.
-
Определите, сколько воды вам нужно и согласуйте его с водоснабжающей компанией.
-
Установите трубы для подключения воды к вашему дому. Это может включать в себя установку новых труб или ремонт существующих.
-
Установите краны и сантехнические приборы, такие как унитазы, ванные комнаты, душевые кабины и т.д.
-
Проверьте систему на утечки и убедитесь, что все работа
Для подключения водопровода в частный дом, вам нужно выполнить следующие шаги:
Обратите внимание
Несколько правил при подключении 380 вольт в частном доме
Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый образец TN-C-S. При таком способе четвертый провод PEN прокладывают от питающей подстанции не одним проводом, а двумя разъединенными жилами: PE и N.
Ввод трехфазного напряжения в строение
Чтобы подключить 380 вольт в частный дом следует соблюдать некоторые правила:
- передача напряжения от трансформаторной подстанции производится по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
- чаще всего такая линия бывает воздушной и реже кабельной.
Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Далее ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.
В середине вводного аппарата производится отделение рабочего ноля N и защитного PE. Затем они соединяются с главной заземляющей шиной (ГЗШ). Дальше она подсоединяется к повторному контуру заземления помещения.
Последний участок линии от опоры до ввода в дом проводится воздушным или подземным способом. Его еще называют ответвлением. Оно числится на балансе электроснабжающей организации, поэтому подключение дома производится с разрешения владельца ЛЭП.
Если кабельная линия проходит под землей, то ответвление монтируется в металлическом шкафу, который будет расположен недалеко от трассы, а у воздушных ЛЭП – непосредственно на опоре. В обоих случаях владелец обязан обезопасить их эксплуатацию и не допустить вторжения посторонних людей к электрощиту.
Отходящие линии
При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Именно в нем производится разделение PEN проводника и установлены вводной автомат, а также автоматы защиты для групповых цепей дома.
Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того чтобы вести учет расходуемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.
Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в трех различных проводах, только с разным одномоментным потенциалом и частотой 50 Гц.
Электропроводка в доме должна разделяться на группы, каждая линия освещения защищается однополюсным автоматическим выключателем (5). Каждая группа запитываются от различных фаз.
Во помещениях с повышенным уровнем влажности нужно использовать дифавтомат (6), у которого срабатывание производится при достижении током показателя не более 30 миллиампер.
Для кухонной группы желательно устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, поэтому при коротком замыкании фазы на ноль потребуется отсечь нулевой рабочий и все фазные жилы одновременно.
Отходящие линии
Отходящие линии могут быть как однофазными, на 220 В, для питания бытовых устройств и сети освещения, так и трехфазными. Последними запитываются линии питания асинхронных электродвигателей, электрокотлы, мощные системы кондиционирования. Такая линия может быть отведена для электропитания отдельно стоящего гаража или мастерской.
Перед распределением отходящих линий 220 В, проверьте напряжения на всех трех фазах. За городом, в сельской местности, нередки случаи, когда одна и фаз «просажена», и напряжение на ней ниже, чем на других. Не стоит перегружать ее, подключая мощные энергоприемники. Бытовые приборы, критичные к пониженному напряжению (холодильник, стиральная машина), также лучше подключать к фазам со стабильным напряжением.
Для защиты однофазных отходящих линий, применяются однополюсные или двухполюсные автоматические выключатели. Преимущество последних в том, что при срабатывании они отключают не только фазный проводник, но и рабочий ноль. При некоторых авариях сети, на нулевой проводник может подаваться значительное напряжение.
Для разрыва ноля при аварии, нельзя использовать два независимых однополюсных автомата! При таком схемном решении, велика вероятность того, что автоматический выключатель на нулевом проводнике сработает первым. В этом случае, токоведущие части приборов останутся под напряжением, что может привести к поражению электрическим током!
Выбирая между однофазным и трехфазным подключением, оцените ваши потребности и возможности энергоснабжающей компании. Подключение дома к сети 380 В, сложнее технически и дороже, а потому, не во всех случаях оправдано.
Как правильно подключить автомат
Как подключить электродвигатель на 380 вольт
Технические условия на электроснабжение частного дома до 15 кВт
При строительстве дома у потребителя на руках должны быть технические условия на электроснабжение частного дома. Для этого нужно написать письмо – заявление в компанию, которая владеет электрическими сетями. В данном документе потребитель должен написать свои данные (Ф.И.О), документ подтверждающий право собственности, запрашиваемую мощность (кВт), напряжение (230 или 380 В) и другую документацию по требованию энергоснабжающей организации. Это заявление должно быть официально зарегистрировано.
Важно знать. Для застройщиков частных домов, дач, технические условия на электроснабжение объекта будут основным документом
Основные параметры для выдачи технических условий на электроснабжение
Необходимо учесть, если потребитель запросил у энергоснабжающей организации на электроснабжение дома запрашиваемую мощность более 15 кВт, то данный вопрос обсуждается в зависимости от пожеланий заказчика, существующего законодательства и технической возможности линии электропередач.
После того, как заказчик (потребитель) написал заявление, представители энергоснабжающей организации обязаны выдать ТУ на подключение к электросетям.
В том случае, если нет технической возможности для электроснабжения, то:
- Собственник электрических сетей организация в праве потребовать реконструкцию ВЛ или КЛ
- Установку дополнительных коммутационных аппаратов в КТП или ТП
- Компенсацию на данные виды работ
ТУ являются основным документом для ПСД (проектно-сметная документация). На основании ТУ разрабатывается проект на электроснабжение и освещение жилого дома. В соответствии с ТУ и пожеланиями заказчика (потребителя), проектная организация выполняет проект по электроснабжению и освещению дома в соответствии с ПУЭ и СНиП. В технических условиях кроме внешнего электроснабжения строительной площадки, дачи, дома, могут быть указаны требования к молниезащите, заземлению, прибору учета электрической энергии, коммутационным и защитным аппаратам.
После выполнения технических условий на электроснабжение, собственник электрических сетей выдает разрешение на подключение. При этом владелец жилого дома должен заключить договор на электроснабжение частного дома, подписать акт балансовой принадлежности и технологической ответственности, после чего зарегистрировать прибор учета электроэнергии в качестве расчетного.
При подписании акта балансовой и технологической ответственности необходимо четко осознавать, что потребитель подписываете документ. На этом документе будет стоять линия разграничения, которая указывает, за какой участок электрической сети несет ответственность потребитель (то есть вы), а за какой энергоснабжающая организация. Только после этого, представитель местного отделения «Энергосбыт» или энергоснабжающей организации, выдает официальное разрешение на подключение к электрическим сетям.
Пару советов, которые могут пригодиться
Перед тем, как писать заявление о выдаче технических условий, лучше проконсультироваться у мастеров или инженеров, которые обслуживают данные электрические сети. Не всегда желание заказчиков совпадает с технической возможностью энергоснабжающей организации. К примеру, линия электропередач ВЛ – 0.23 кВ, а дом расположен в конце дороги. Тут необходимо учесть длину улицы и соответственно падение напряжения, сечение кабеля (провода), номинальный ток защитного аппарата в КТП (ТП), а потребитель попросил 0.4 кВ и так далее. Не каждый директор или начальник энергоснабжающей организации будет находиться на стороне потребителя. Очень часто данные представители хотят «залатать дыры» за счет простых людей. Будьте бдительны.
Source: 10i5.ru
Схема распределительного щита частного дома на 380 В
В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере.
Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить.
Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.
Совет
Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.
Различают следующие типы электрических щитов:
- вводно-распределительное устройство,
- главный распределительный щит,
- щит освещения, щит учета, щит вентиляции и т.д.
Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)
Схема 2. Полная схема распределительного щита частного дома на 380В
Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.
При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.
Распределительный щит – важное и необходимое устройство. Однако прежде, чем его устанавливать, нужно знать, что:. Однако прежде, чем его устанавливать, нужно знать, что:
Однако прежде, чем его устанавливать, нужно знать, что:
- распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
- распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
- распределительный щит должен соответствовать особенностям электропроводки частного дома.
Основные факторы, которые необходимо учесть:
Тип электропроводки
Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.
Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.
Полная потребляемая мощность. Мощность отдельной групповой линии
Обычно при подключении группы освещения комнат, санузла и коридора в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А.
Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей.
Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.
Документация на технологическое подключение
- Проект или схему всех размещенных приборов и коммуникаций может потребоваться для сетевой организации.
- Документация или заверенные копии – для подтверждения права собственности.
На первом этапе не требуется больше никаких документов, если будут еще что-то требовать, то это противозаконно. На следующем этапе выдаются документы с техническими условиями (ТУ), которые нужно будет выполнить. Два года ТУ имеет законную силу, за которые нужно сделать все работы, которые предусмотрены в технических условиях — это работы на территории владельца участка, работа за пределами участка проводится электросетевой организацией.
После технологического подключения оформляется акт и выдается владельцу участка, в котором, кроме выполненных работ, указано разграничение ответственности сторон, а также балансовой принадлежности.
