Каким образом связать в системе 2 котла?
Нельзя просто так взять и как попало соединить 2 прибора, система или не будет работать, или будет работать некорректно. Необходимо использовать тщательно разработанные грамотно разработанные с инженерно-технической точки зрения.
Основных схем соединения две, это:
- Последовательная, когда все элементы связаны друг с другом без дополнительных узлов. В этом случае, один прибор будет нагревать теплоноситель, а второй его догревать;
- Параллельная, при которой, входящие в схему приборы имеют 2 узла соединения и котлы работают независимо друг от друга.
Последовательная система подходит больше для маломощных котельных установок и используется редко.
Последовательное подключение считается непрактичным уже хотя бы из-за того, что нельзя снять один котел, не затронув второй. На самом деле проблема решается установкой байпасов и запорной арматуры, но все-таки параллельное подключение является преимущественным
Между тем параллельное подключение в единой системе газового и электрического котлов, обладает массой преимуществ. Поэтому именно его используют чаще всего, несмотря на то, что при этом обустройстве требуется большее количество материалов и оно считается затратнее.
В таком устройстве можно в любой момент отключить один из приборов и даже снять его для замены или ремонта, второй продолжит работать в штатном режиме.
Варианты управления с ручным пуском/автоматикой
Управление системой резервирования котлов или отключение вышедших из строя, может осуществляться вручную либо в автоматическом режиме. Оставлять систему работать при одном отключенном котле нецелесообразно, так как вода продолжит циркулировать.
Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, остужая теплоноситель и заставляя зря работать насос.
Если вы не желаете по каким-то причинам оснащать котлы сложными устройствами, запуск агрегата будете производить самостоятельно. То есть все стандартно: нужно включить прибор — поворачиваете все необходимые вентили и включаете его. При отключении производите действия в обратном порядке.
Если вы хотите, чтобы запуск резервного оборудования производился в автоматическом режиме, система оснащается автоматикой, терморегуляторами, датчиками температуры воздуха внутри и вне помещения, датчиками температуры теплоносителя, сервоприводами.
В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны обязательно находятся в открытом положении. По встречной схеме система оснащена обратными клапанами, чтобы избежать паразитарной циркуляции теплоносителя через неработающий в определенное время котел.
Однако несмотря на удобства, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, вызывающее напряг насосов, загрязнение и износ самих устройств.
Для автоматического включения котла отопления, система оснащается терморегулятором, который подает команды в блок управления, в зависимости от показателей температурного режима в доме. Время включения в случае резервного ночного использования устанавливается на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.
Автоматика для электрокотлов может быть встроенной, самодельной либо приобретенной отдельно. Однако устанавливать ее своими руками не следует только лишь по советам из интернета, не обладая должными навыками. Пригласите мастера для монтажа и корректных настроек системы
Выбирая управление, которым будет оснащен электрический котел, установленный параллельно с газовым, следует остановить свой выбор на автоматике, в случае, если:
- Резервный котел включается в ночное время, когда неудобно производить запуск вручную.
- На случай длительных отъездов из дома в отопительный сезон.
- При ненадежности газового котла.
В остальных случаях вполне можно воспользоваться простейшей ручной схемой.
Что такое двухтрубная разводка
Отопление двухэтажного частного дома лучше монтировать по принципу двухтрубной системы. Она позволяет регулировать температуру в помещениях эффективнее и лучше подходит для частных домов. Принцип этот заключается в том, что к каждому радиатору подводится труба с подогретым теплоносителем и труба холодная.
Различают несколько способов разводки труб при двухтрубной системе:
- Звездообразная: к радиатору подсоединяется труба с горячим теплоносителем, а уходит – с холодным. При этом температура всех батарей одинакова.
- Способ «шлейф»: батареи располагаются одна за другой, при этом по одной трубе к каждой, последовательно подводится горячая вода и аналогично отводится холодная. Этот способ хуже предыдущего, так как ближние к котлу радиаторы нагреваются сильнее дальних.
- Коллекторная (лучевая) разводка: при этом возле свободной стены устанавливается коллекторный шкаф (если возможно – встроенным способом), а в нем – два коллектора: для горячих и для холодных труб. Прокладку труб к батареям выполняют под стяжкой. Это позволяет скрыть разводку, а кроме того, сделать пол теплым. Преимуществом коллекторной системы является возможность легкой регулировки температуры: каждый выход на коллекторе снабжен запорной арматурой. При необходимости можно полностью отключить любой радиатор.
Правильно рассчитать и изготовить проект отопительной системы для дома может только специалист, знакомый с законами термодинамики и основами теплотехники. Однако, информация будет полезна заказчику для того, чтобы сделать правильный выбор и уметь управлять системой.
Лучше ознакомиться с устройством различных систем отопления поможет видеоролик.
Двухтрубная отопительная система: чем она эффективна?
Какой должна быть отопительная система, обогревающая двухэтажный дом? Схема разводки для двухэтажного дома должна учитывать наличие именно двух этажей, то есть мощность отопления должна быть одинаковой во всех радиаторах. Это касается любого типа отопления, даже для домов с теплыми полами, а не только обычными батареями. Двухтрубная система, которая рекомендуется для двухэтажного дома, отличается тем, что схема разводки для нее следующая: каждый радиатор подключается к отопительной системе индивидуально, то есть температуру можно регулировать для каждого помещения отдельно, при этом мощность обогрева в остальных комнатах не падает.
Вариант этот более дорогой, но он себя полностью оправдывает.
Трубы для водяного отопления
Для любой установки водяного отопления важно правильно подобрать трубы. Сегодня в продаже имеются самые различные варианты, которые отличаются по стоимости, характеристикам, качеству. Самым оптимальным вариантом являются медные трубы, но их стоимость велика, применяются они для элитных особняков
Самым оптимальным вариантом являются медные трубы, но их стоимость велика, применяются они для элитных особняков.
Схема электрического водяного отопления.
Стальные трубы для системы водяного отопления используются уже редко, так как они дороги, сложны в установке, а вот качество их сильно уступает другим аналогам.
Специалисты сегодня рекомендуют покупать для двухэтажного дома трубы из металлопластика. Они имеют многочисленные преимущества. Во-первых, стоимость таких труб для системы водяного отопления не так велика, а монтаж может выполнить любой. Качество продукции высокое, такие отопительные трубы не подвержены коррозии, на их внутренней стороне не накапливается грязь, накипь, то есть обслуживание их проще и дешевле. Схема разводки простая, крепления выполняются при помощи специальных переходников и муфт. Большая часть современных радиаторов рассчитана именно на такие трубы.
Подключение радиаторов отопления при двухтрубной системе
В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.
Схемы подключения радиаторов к двухтрубной системе
Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.
Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.
Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.
Схемы обвязки по типам котлов
Довольно просто обвязать работу двух однотипных агрегатов, но это не всегда позволяют реальные условия эксплуатации. Более часто приходится объединять работу агрегатов не только с различной мощностью, но и с разными энергоносителями.
Наиболее популярные пары двухкотловых схем:
- газовое топливо и электроэнергия;
- газ и твердое топливо;
- дрова и электроэнергия;
- пропан и электроэнергия;
- печное топливо и электроэнергия;
- пеллеты и электроэнергия.
Подключение газового и напольного твердотопливного котла
Это наиболее технически сложный способ обвязки двух котлов, поскольку требует выполнения дымовентиляционной системы и соблюдения габаритов помещения для установки крупных пожароопасных объектов.
Разработку схемы лучше всего поручить проектной организации, поскольку в ней должны быть учтены все правила безопасной эксплуатации, как для газового, так и твердотопливного котла.
Оптимальный режим в отопительной сети достигается при монтаже многоконтурной системы, в этом случае необходимо подключить котлы с двумя независимыми контурами.
Учитывая, что твердотопливные устройства практически не поддаются регулированию температуры теплоносителя, должна применять открытая система теплоснабжения с установкой расширительного бака.
Электрический и газовый
Очень эффективная и простая в управлении схема. Сочетая газовый и электрический котлы в одной системе теплоснабжения, возможно, добиться намного большего теплотехнического эффекта, а при правильной комбинации режимов работы агрегатов — схема экономнее традиционных газовых котлов.
Функцию ведущего в этой паре, как правило, осуществляет газовый котлоагрегат, имея наименьшую себестоимость тепловой энергии. Электрокотел на дифтарифном учете электроэнергии включается ночью с использованием самого дешевого тарифа.
При выборе тепловой мощности оборудования необходимо ориентироваться на такую схему обвязки котлов. Газовый агрегат должен быть более мощным, а электрокотел обладать пиковой мощностью для работы в ночное время или при пиковой нагрузке теплопотребления. Запретов по совместной эксплуатации этой пары котлов в нормативных материалах не существует. Однако при их установке потребуется согласования проекта котельной и от газовой службы, и от энергонадзора.
Подключение твердотопливного и электрокотла
Подключение твердотопливного и электрокотла тоже является эффективной реализацией комбинированного источника теплоснабжения. Базовым котлом является твердотопливный, который способен работать при одной загрузке не менее 8 часов. Он хорошо разогревает объект теплоснабжения.
После выгорания топлива и остывания теплоносителя до 60 С, в работу включается электрокотел в режиме поддержания температурного графика. Желательно для большей энергоэффективности иметь бак-аккумулятор горячей воды, который нагревают электрокотлом в часы ночного экономного режима.
Сам твердотопливный котел плохо поддается регулированию из-за инертности процесса горения, он будет выдавать практически номинальную производительность, пока не выгорит топливо.
В этом случае работая на нагрев первичного контура в баке-аккумуляторее, регулировка режима отопления будет осуществляется во вторичном контуре отопления от бака-аккумулятора через трехходовой кран путем подмеса холодной воды от обратного теплоносителя с горячей от подающей линии.
Делаем двухтрубную систему отопления частного дома — инструкция
Двухтрубная система отопления– проверенный и эффективный способ для обогрева частного дома. Такая система позволяет регулировать отопление любойкомнаты без изменения температуры в остальных помещениях дома. Двухтрубная система обогрева может применяться в домах любой этажности. Основная особенность двухтрубной системы – разделение прямого и обратного контура теплоносителя. По подающей, так называемой трубе в систему поступает нагретая вода из котла, из нее осуществляется разбор теплоносителя в радиаторы, змеевики, систему теплого пола. После прохождения по ним остывшая жидкость отводится с помощью другой трубы – обратной.
Двухтрубная система отопления частного дома
Двухтрубная система имеет ряд преимуществ:
- Легкость регулирования поступления теплоносителя в любой из радиаторов;
- Возможность применения в доме любой этажности;
- Возможность монтажа систем значительной протяженности.
Из недостатков стоит отметить увеличенное вдвое количество труб по сравнению с однотрубной системой. что удорожает монтаж системы и снижает ее эстетичность – трубы прямого тока воды должны располагаться выше уровня радиаторов, обычно их прокладывают под потолком или на уровне подоконника.
Что нужно знать о цветовых кодах проводов термостата
Одним из самых важных предметов в вашем доме является термостат. Возможность контролировать температуру – это то, что делает ваш дом пригодным для проживания даже в самые теплые летние и холодные зимние дни.
Согласно исследованию EIA ‘ s Жилищного энергопотребления, 12% домохозяйств в Соединенных Штатах имеют кондиционер с централизованным управлением. 33 миллиона домов в Северной Америке полагаются на интеллектуальные термостаты для контроля температуры.
Интеллектуальные системы отопления и охлаждения позволяют пользователям экономить энергию за счет мониторинга и эффективного контроля использования. Они также позволяют нам ограничивать использование и уменьшать потребность в участии человека, упрощая энергосбережение. Исследования рынка умного дома показывают, что интеллектуальные системы отопления и охлаждения экономят пользователям 50% потребляемой ими энергии.
С развитием умных домов все больше американцев получают контроль над системой отопления, вентиляции и кондиционирования воздуха в своем доме. Понимание того, как подключить термостат, является важным знанием для каждого домовладельца. Если ваш термостат выходит из строя, вы можете отремонтировать его самостоятельно, чтобы сэкономить время и деньги. Если вы предпочитаете пользоваться услугами профессионала, то эта информация поможет вам ознакомиться с процессом проводки.
НАЗНАЧЕНИЕ КАЖДОГО ЦВЕТНОГО ПРОВОДА ТЕРМОСТАТА
Подключение термостата – это, по сути, подключение проводов правильного цвета к соответствующей клемме.
РАЗЛИЧНЫЕ ТИПЫ ПРОВОДКИ ТЕРМОСТАТА
Всегда проверяйте инструкции производителя, прежде чем выполнять какие-либо подключения. Проводка для термостатов может быть сконфигурирована различными способами. Самые популярные из них, имеющие от 2 до 5 проводов, описаны ниже. Если у вас более 5 проводов, у вас больше точек управления или у вас есть тепловой насос.
ДВА ПРОВОДА
Если у вас есть два провода, почти наверняка у вас есть цифровой термостат, который обеспечивает только тепло (т. е. без кондиционирования воздуха). Как правило, два провода — красный и белый (см. выше информацию о том, куда они подключены).
ТРИ ПРОВОДА
Это наиболее распространенная конфигурация цифрового термостата, который подключается к котлу (и управляет им).
ЧЕТЫРЕ ПРОВОДА
Это популярная конфигурация термостата с батарейным питанием или цифрового термостата, который исключительно регулирует температуру. Стандартная конфигурация состоит из 24-вольтового горячего (красный), 24-вольтового общего (синий), нагревательного (белый) и вентилятора (зеленый).
ПЯТЬ ПРОВОДОВ
Это наиболее типичный способ подключения термостата, который применяется к системам, регулирующим как отопление, так и кондиционирование воздуха. Провода обычно располагаются следующим образом: красный для горячего напряжения 24 В, белый для обогрева, желтый для охлаждения, зеленый для вентилятора и синий для общего (хотя общий провод может быть другого цвета).
Вы также можете обратиться к Таблице цветов проводников (см.
Требования к помещению с двумя котлоагрегатами
В том случае, когда выбраны однотипные источники отопления, применяются требования к топочной, предъявляемые к определенному виду используемого топлива: газ, уголь, паллеты или электронагрев.
К котельной в доме нужно отнестись с должным вниманием
Если выбирается агрегаты, функционирующие на разных видах энергоносителей, помещения обязаны соответствовать обоим, при этом выбирается больший показатель.
Требования к агрегатам, использующим твердое топливо:
- Площадь пола топочного помещения выбирается по общей тепловой мощности устройств: до 32 кВт необходимо 7.50 м2, до 62 кВт — 13.50 м2, до 200 кВт — 15.0 м2.
- Агрегат более 30 кВт устанавливается по центру топочной, чтобы обеспечить надежную циркуляцию воздушных масс.
- Поверхностные элементы топочной: пол, стенки, потолок и перегородки выполняются из огнестойких стройматериалов, с применением гидроизоляционной защиты.
- Котел устанавливают на надежный фундамент из огнестойких стройматериалов.
- Для агрегатов до 30 кВт, требования по огнестойкости пола ниже, его достаточно покрыть стальным листом.
- Запас твердого топлива хранится в отдельном сухом помещении, а суточный запас может находиться в котельном зале на расстоянии не менее 1м от котла.
- В топочной должны быть установлены дверь и окна, способные обеспечить надежную трехкратную циркуляцию воздуха из расчета существующего объема помещения.
Требования к топочным с котлоагрегатами, работающими на газе:
- Газовые котлы с суммарной мощностью до 30 кВт допускается устанавливать в нежилом помещении дома, где существуют окна и двери, способные обеспечить 3-х кратную циркуляцию воздуха.
- При мощности газового источника более 30 кВт, требуется отдельная топочная с высотой потолков не меньше 2.5 м и общей площадью свыше 7.5 м2.
- Если это оборудование будет устанавливаться на кухне в которой функционирует газовая плита, то помещение должно быть не менее 15 м2.
Схемы по направлению теплоносителя
С горизонтальной разводкой
Схема газового отопления с горизонтальным типом разводки производится следующим образом:
- от газового котла пускают трубопровод по полу первого этажа или подвала;
- далее трубы заходят в радиаторы и соединяют их в одну систему.
Такой вариант схемы подходит для одноэтажных домов. Ее особенностью является обязательное устройство отвода воздуха с помощью кранов Маевского и использования расширительного бака.
С вертикальной разводкой
Данный вариант используется для обогрева многоэтажных домов. Схема вертикальной разводки отличается тем, что теплоноситель от агрегата подается на верхний этаж или чердак, а оттуда спускается вниз по нескольким стоякам, проходит через все радиаторы и возвращается обратно в котел.
Для удаления лишнего воздуха на чердаке устанавливается расширительный бак. Вариант с вертикальной разводкой более эффективен, чем с горизонтальной, так как в первом образуется более высокое давление.
Особенности расположения обвязки котельного оборудования
- группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
- циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
- расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.
В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.
Основы выбора газогенераторного котла
Для того, чтобы выбрать качественное, надежное и безопасное оборудование, которое прослужит вам долгие годы, необходимо обратить внимание на ряд критериев, которые выдвигаются к устройству данного типа:
- В зависимости от особенностей конструкции агрегата (на рынке различают котлы с верхним и нижним горением, которые имеют соответственно вертикальную и горизонтальную топку. От выбора конкретного варианта будет зависеть не только длительность горения дров, но и качество потребляемого топлива).
- Мощность твердотопливного газового котла (усредненная формула производительности оборудования соответствует 1 кВт мощности на 10 м кв. площади отапливаемого здания. В этом случае берется средняя высота потолков – до 2,7 м при теплоизоляции дома).
Кроме того, одними из решающих критериев выбора установки является ее стоимость, а также страна-производитель оборудования.
Однотрубная или двухтрубная?
Как можно понять из названия, эти системы различаются по числу магистральных трубопроводов, подающих теплоноситель в радиаторам. В однотрубной схеме все подводки от батарей присоединяются к одному общему трубопроводу, он является одновременно подающим и обратным. Ярким примером такой системы считается знаменитая «ленинградка», показанная ниже на рисунке:
При кажущейся простоте монтажа и экономии материалов однотрубная система обладает одним серьезным недостатком. Поскольку каждая батарея сбрасывает остывшую воду в общую магистраль, то к следующему радиатору теплоноситель приходит с более низкой температурой и так далее, до конца ветви. Из-за чего самый последний отопительный прибор может быть еле теплым. Что это значит?
Комнату все равно надо обогревать, а значит, придется наращивать теплоотдачу батареи, то есть, увеличивать количество секций. Получается, мы сэкономили на трубах и фитингах, но потратились на дополнительные секции. Прибавьте сюда трудности с регулированием в двухэтажных домах и невозможность естественной циркуляции.
Недостаток двухтрубной системы состоит лишь в том, что на ее сборку нужно больше материалов, так как в этом случае подающий и обратный коллектор разделены. То есть, теплоноситель приходит ко всем батареям по одной трубе, а уходит – по другой. Данная схема системы отопления частного дома обладает множеством достоинств, а потому наиболее популярна. Это повод для того чтобы остановить свой выбор именно на двухтрубной системе.
Особенности работы твердотопливного котла
Как и любое другое оборудование, данный вид нагревателя имеет свои плюсы и минусы.
Положительные стороны:
- Не требуют подключения к сети электроснабжения, то есть считаются автономными системами.
- Доступная цена оборудования.
Принимая во внимание низкую стоимость топлива, использование данного вида котлов считается экономически обоснованным. К минусам можно отнести следующие:. К минусам можно отнести следующие:
К минусам можно отнести следующие:
- Требуется противопожарная защита прилегающих к агрегату поверхностей.
- Управление процессом горения довольно сложное.
- Отсутствие автоматической подачи топлива, хотя при желании этот вопрос можно решить.
- Желательно обеспечение низкой влажности в помещении, где хранится твердое топливо.

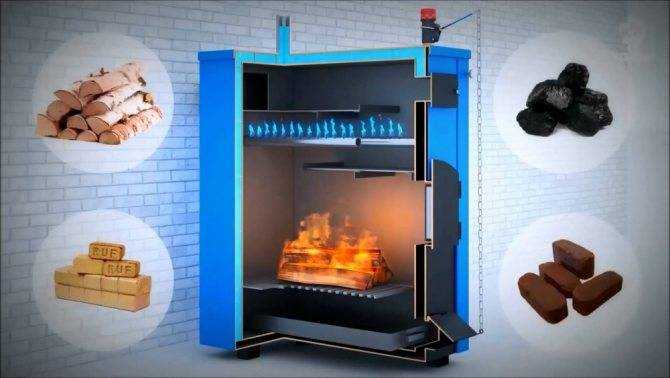

Принцип работы ТТКО прост: при сгорании в топке дрова или другое сырье выделяют некоторое количество тепла, которое, в свою очередь, нагревает воду, циркулирующую в трубопроводах. Образующиеся при этом продукты горения, удаляются из оборудования через специальные устройства: газы — через дымоход, минеральная часть (зола и сажа) — через зольник и сажесборник.
Классификация 2 трубных систем
Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40 о С) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

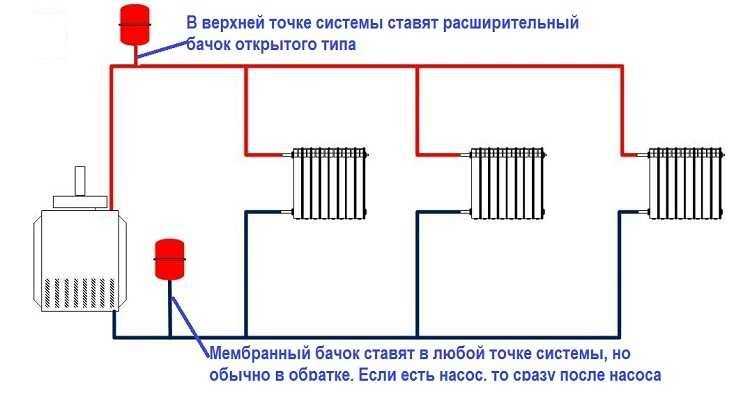

Место установки расширительного бака зависит от его типа
В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.
С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут .
Характеристика системы, плюсы и минусы
Данного рода отопительные системы отличаются тем, что в их составе находятся сразу две ветки трубопровода. Первая передает подогретый теплоноситель по всех элементах системы, а когда он (теплоноситель) охлаждается, то вторая ветка транспортирует его обратно к котлу. Существенным преимуществом по сравнению с однотрубной конструкцией является то, что теплоноситель подается во все элементы с одинаковой температурой, не теряя тепла при достижении самой отдаленной точки системы.
Важно! Нельзя твердить, что двойной трубопровод – это покупка двойного количества труб. Дело в том, что в этом случае большого диаметра этих труб не нужно, да и размеры вентилей и крепежных элементов тоже будут меньшими. Получается, что ценовая разница между обеими системы несущественна
Получается, что ценовая разница между обеими системы несущественна.
