Как установить и подключить розетку с заземлением: учимся заземлять розетки

Устройство розетки с заземляющим контактом

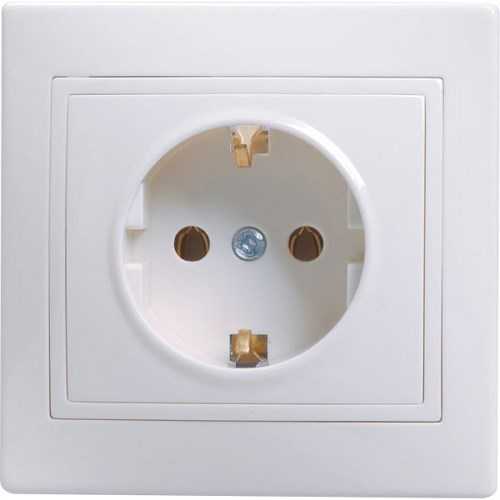

Розетка с заземлением, кроме двух обычных контактов для подключения фазы и нейтрали, имеет еще один — для подключения «земли». То есть подключается она тремя проводами. Первый идет от автомата размещенного в щитке — фаза, второй — от шины нейтрали, третий — от земляной шины. При этом обычно соблюдается цветовая маркировка проводов: земля подключается желто-зеленым проводом (иногда зеленым), нейтраль — синим или голубым, фаза — может быть красной, черной, коричневой и т.д.

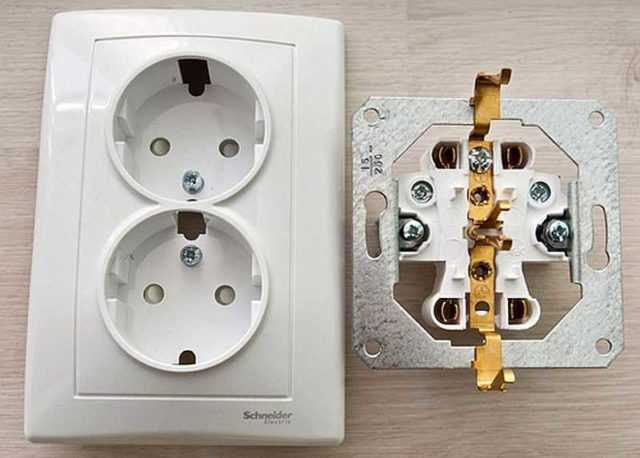

Так выглядит двойная розетка с заземлением без крышки. В данном случае представлена продукция французской компании Schneider Electric («Шнейдер Электрик»)

Если посмотрите на фото, увидите пластину заземления из меди. Она может быть белого цвета — если медь луженая, но это более дорогие модели для использования на улице или во влажных помещениях. Форма контактов такова, что они выглядывают в прорези корпуса. Также на пластине есть контактная площадка с прижимным винтом — сюда подключается заземляющий провод. Все действительно несложно.

Подключение розетки без заземления

Причины отсутствия заземления в розетке

Некоторые дома и квартиры, в особенности старых постройк, не имеют электрической сети с заземлением. Это связано с тем, что до недавнего времени, отсутствие заземления не было обязательным требованием для электроустановок. Также наличие заземления зависит от качества электросети в конкретном месте.

Простой и безопасный способ подключения розетки без заземления

Если в вашей квартире отсутствует заземление, но вы все же решили подключить розетку, необходимо следовать определенным правилам

Важно понимать, что подключение розетки без заземления не является безопасной процедурой, поэтому нужно быть осторожным и соблюдать все необходимые меры предосторожности

1. Перед началом подключения обязательно отключите питание в электросети, чтобы избежать поражения током.
2. Подключите фазу и ноль к соответствующим контактам розетки. Фаза подключается к контакту с правой стороны, ноль — к контакту с левой стороны.
3. Если есть защитный контакт (зачастую он выглядит как металлический штырь в центре розетки), то его нужно оставить неподключенным.
4. Проверьте правильность подключения проводов и убедитесь, что все контакты надежно закреплены.
5. Включите питание и проверьте работу розетки.

Важно помнить, что подключение розетки без заземления не является идеальным способом и он не гарантирует полностью безопасную работу электроустройств, поэтому рекомендуется обращаться к специалистам для профессионального подключения

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

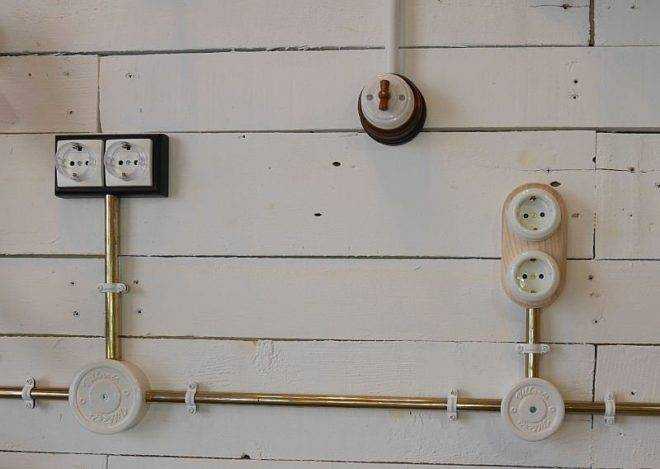

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Неисправности электрических вилок

Вилки устроены просто и при правильном подсоединении шнура и соблюдении правил их эксплуатации безотказно выполняют возложенную на них функцию до конца срока использования электроприбора. Но все же отказы случаются.

Неисправности литых электрических вилок

Необходимость замены литых вилок может возникнуть в следующих случаях. Некачественный обжим проводника в штыре на заводе изготовителе, перетирание шнура в месте выхода из корпуса вилки и из-за неисправности розетки. Чаще шнур перетирается у электроприборов с вилками C5, которые при эксплуатации интенсивно перемещают, это фен, миксер, паяльник и многие другие.

При внимательном осмотре иногда удается визуально обнаружить место повреждения по резкому изгибу шнура при его перегибе или вспучивания изоляции. Если осмотром не удалось выявить дефект, то нужно прозвонить провода тестером. Для этого требуется добраться до противоположных концов провода, что не всегда возможно. Можно воспользоваться тонкой швейной иголкой, проткнуть ней изоляцию в месте прохождения сначала одного проводника и прозвонить цепь штырь – иголка. Если провод целый, прозвонить второй проводник. Для исключения случайного контакта провода в месте обрыва во время прозвонки, можно провод и вилку слегка подергать в противоположные стороны.

Проверить целостность провода можно и индикатором фазы

Внимание! Работать требуется очень аккуратно, чтобы не получить удар током. Прикосновение к воткнутой в провод игле голой рукой при вставленной вилке в розетку может привести к поражению электрическим током! Нужно проткнуть изоляцию, вставить вилку в розетку таким образом, чтобы на проверяемом проводе была фаза

Дотронутся индикатором фазы к иголке, если свечения в индикаторе нет, провод в обрыве. Также проверяется второй проводник. Вставление и вынимание иглы выполняется при вынутой вилке из розетки.

В случае целостности проводов, неисправность нужно искать в другом месте. Так как игла тонкая, то после ее изъятия отверстие затянется, изолировать место прокола не требуется.

Фотографии я делал во время ремонта отказавшего фена. Как выяснилось, перетерся один из проводников внутри вилки, в гибком ее месте. Пришлось шнур в месте выхода из вилки обрезать и провода подсоединить к новой разборной вилке нижеописанным способом.

Еще вилка может выйти из строя из-за плохого контакта в розетке, в которую она была вставлена. Если штырь плохо соприкасается с контактами в розетке, то выделяется много тепла, штырь разогревается и оплавляет или даже обугливает корпус вилки в месте соприкосновения с ней. В результате штырь начнет качаться, что недопустимо. Вилку приходится заменять.

Для проверки надежности контакта штырей вилки с розеткой, нужно после окончания работы электроприбора вынуть вилку из розетки и сразу потрогать рукой штыри. Если слегка теплые, то это нормально, а если очень горячие, то нужно отремонтировать лии заменить розетку.

Неисправности разборных электрических вилок

Разборным вилкам присущи такие же неисправности, как и неразборным, но в дополнение разборные вилки часто отказывают по причине плохих контактов между проводниками шнура со штырями. Причина – нарушение плотности прилегания проводов к штырям из-за отсутствия пружинной шайбы. Со временем, от перепадов температур, образуется зазор, контакт нарушается и выделяется тепловая энергия. Пружинная шайба выбирает этот зазор, что и обеспечивает долговременную надежную работу вилки.

При плохих контактах в вилке ее штыри сильно разогреваются и оплавляют корпус вплоть до обугливания. Вилку с обугленным корпусом использовать недопустимо и необходимо ее заменить. Если корпус не поврежден, то следует разобрать вилку, зачистить провод и место его контакта к штырю наждачной бумагой до блеска. Если провод обгорел сильно, то надо отрезать испорченную часть на длину ломкости изоляции и подсоединить по ниже рекомендованной технологии. Требуется также заменить винты и шайбы. Как правило, они сильно окисляются, а снять с них окалину невозможно.

Суть заземления и его значение

Электроток двигается между двумя точками, которые отличаются между собой разным элоктропотенциалом и электрическим зарядом. Для начала движения тока, необходимо соединить две точки. Это можно сделать при помощи проволоки из меди.

В электрической розетке одно гнездо имеет заряд в 220 В, а другое – 0. при включении прибора происходит соединение этих двух точек, что приводит в движение ток. Только при таком условии электроприборы будут функционировать.

Каждая розетка имеет 3 отверстия: ноль, земля и фаза. Земля подводится к проводу, направленному к зажиму винтового типа. Этот провод выполняет такие функции:

• Гарантирует безопасность от удара током. При утечке тока немедленно прекращается его подача.
• Обеспечивает стабильную работу системы автоматического отключения.
• Отвечает за корректность срабатывания сетевых фильтров, которые входят в состав конструкций бутовой техники импортного производства.

Заземление по функциональности можно условно подразделить на такие виды:

• Все части корпуса оборудования, обладающие электропроводимостью, соединяются с нулем. Такой вид заземления известен как зануление. Когда на корпус попадает фаза, происходит короткое замыкание, что приводит к выбиванию автоматической системы безопасности.
• При наличии контура заземления, все части оборудования, которые имеют способность проводить электрический ток, соединяются с ним. Результатом использования такого типа заземления является то, что в случае пробивания тока, контур получает такое же напряжение, что и корпус оборудования.

Недостаток автоматической системы срабатывания заземления в ее невысокой скорости срабатывания. Земля впитывает электрический ток намного быстрее, что ставит под удар человеческую жизнь.

Основные правила подключения розетки с заземлением

Если в одно гнездо в стене устанавливается двойная или тройная розетка, то вытекает соединить специальные клеммы-перемычки между устройствами. Не стоит слишком мощно зажимать болтами провода с клеммами, провод может переломиться. После закрепления всех контактов, розетку вставляют в дыра в стене и фиксируют ее в неподвижном состоянии с помощью специальных лапок-стопоров.

В этом случае существует два выхода из ситуации: монтаж энергоснабжающим и организациями добавочного заземления нулевого провода или использование автоматов УЗО, которые располагают на электрическую цепь, питающую мощную бытовую технику. При монтаже добавочного заземления в квартире требуется поменять всю проводку, чтобы подвести заземление ко всем розеткам.

Если же используется УЗО, то пуще всего его ставят на самые энергоемкие линии: розетки, к которым подключены потребляющие рослую мощность приборы. Конечно, УЗО не защитит от удара электрическим током в случае пробоя, но предупредит смертельную травму.

Промокоды со скидками на светильники

Как подключить розетку с заземлением — простые рекомендации для установки

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

По ней каждый провод, который выходит из щитка, соединяется с 2 проводами из дополнительных жил, которые направляются на 2 и 3 розетки. Если же вам что-то непонятно, пишите мне!

Как подключить розетку с заземлением: монтаж, подключение проверка

Как сделать верное и качественное заземление в собственном доме

Сделать заземление розеток в частном доме и обезопасить труд электрических приборов значительно проще, чем в многоквартирном строении, в котором уже утверждены и прочерчены все электрические коммуникации.

Конструкция заземляющего контура для частного дома заключается из стальных заземлителей, которые вбивают и вкапывают глубоко в почву. Вертикальные стальные уголки скрепляются между собой горизонтальными полосами, образуя очертание. К нему ведет проводник, который подключается к шине заземления в электрощите.

Для изготовления вертикального очертания применяется стальной угол, имеющий размеры 50 на 50 на 5 миллиметров. Длина уголков должна быть не немного 2 метров. Для горизонтальных заземлителей применяется стальные полосы, имеющие размеры 40 на 4 мм. Длина полос — 1,2 м. Провожатый, который ведет в электрощиток, должен быть также стальным, сечением не немного 8 миллиметров.

Эффективное заземление в частном доме предполагает наличие очертания заземления, рассчитанного специалистами

Проведите проверку работы розетки

После подключения розетки без заземления к двум проводам, необходимо провести проверку работы розетки, чтобы убедиться в ее надежности и безопасности. Следуйте следующим шагам:

Первым делом, убедитесь, что ваши руки и ноги сухие, а также проверьте, что вы стоите на сухой поверхности.
Возьмите проверочный прибор, такой как вольтметр, и убедитесь, что он находится в рабочем состоянии.
Подключите проводники прибора к контактам розетки.
Проверьте напряжение в розетке с помощью вольтметра. Обычно в некачественных розетках напряжение должно быть 220 Вольт, в хорошей розетке – 210-230 Вольт.
Тщательно проверьте, нет ли никакого тепловыделения или плавления проводников розетки

Обратите внимание на запах горелого или каких-либо аномалий.
Если все шаги успешно выполнены и проблемы не обнаружены, вы можете считать розетку безопасной для использования.

Необходимо отметить, что это только базовая проверка работы розетки и для полной гарантии ее безопасности рекомендуется проконсультироваться с квалифицированным специалистом.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Видео-урок: процесс установки

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

С появлением интернета изменилась жизнь многих семей. Большая их часть подключена к Интернету, тем более, что для этого много не надо, достаточно иметь персональный компьютер или самый обычный мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальное распределение Интернет ресурса осуществляется беспроводным способом по специальному Wi-Fi протоколу. И все же многие отдают предпочтение распределению по проводам, так как это намного надежнее, проще и дешевле. К тому же, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стены, чтобы они не мешали. Интернет провода не являются исключением. В основном это осуществляют в период проведения ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном, используются розетки с разъемами RJ-45. Все процессы по ее установке можно сделать самому, если знать, как это сделать, тем более, что проводов может быть больше, чем два и нужно знать, к какому контакту какой подключить. Процедура выполняется не скруткой и не пайкой, а с помощью обжима, применяя для этого специальный инструмент.

Подключение трехжильного провода к розетке без заземления: советы и инструкции

Подключение трехжильного провода к розетке без заземления может быть необходимо в случае, когда у вас нет возможности или не желаете устанавливать заземляющий провод. Следуя некоторым советам и инструкциям, вы сможете безопасно подключить трехжильный провод к розетке без использования заземления.

1. Проверьте оборудование и сантехнику

Перед тем, как приступить к подключению трехжильного провода, убедитесь, что все электрическое оборудование и сантехника, с которыми вы будете работать, находятся в исправном состоянии. Проверьте наличие незащищенных проводов и влажных поверхностей, которые могут представлять опасность при проведении работ.

2. Подготовьте необходимые инструменты

Для выполнения подключения вам понадобятся следующие инструменты:

• Отвертка с изолированной ручкой;
• Кусачки;
• Изолента;
• Клеммные соединители;

3. Отключите электричество

Перед началом работ обязательно отключите электричество в помещении, где будете выполнять подключение. Проверьте отключение путем проверки розеток при помощи фазового индикатора.

4. Соблюдайте правильную последовательность подключения

Для безопасного подключения трехжильного провода без заземления, соблюдайте следующую последовательность:

1. Очистите концы проводов от изоляции, оставив примерно 1-2 см обнаженного провода.
2. Подключите фазный провод (красный или коричневый) к соответствующему контакту розетки.
3. Подключите нейтральный провод (синий) к своему контакту.
4. Изолируйте каждое соединение отдельным клеммным соединителем или изолентой для предотвращения короткого замыкания.
5. Убедитесь, что все соединения надежно зафиксированы и изолированы.

5. Проверьте правильность подключения

После завершения работ проверьте правильность подключения, включив электричество и проверив работу розетки. При наличии каких-либо неисправностей или неполадок, немедленно обратитесь за помощью к профессионалам.

Важно помнить, что подключение трехжильного провода к розетке без заземления может быть временным решением и не рекомендуется в качестве постоянного решения. Всегда лучше обратиться к профессионалам для установки корректной электроинфраструктуры
