Навес для машины своими руками - пошаговая инструкция!

Какой размер навеса считать оптимальным?

На данный вопрос можно ответить, только если точно знать предназначение строящегося навеса. С инженерной точки зрения возвести можно навес практически любых габаритов, но нужно понимать, что помимо гипотетической возможности, нужно еще считать затраты на материалы, работу и прочее. Оптимальный размер навеса нужно считать на стадии составления проекта сооружения.

Если вы строите автомобильный навес, куда планируете поместить несколько автомобилей, то вам нужно посчитать ширину транспортных средств, а также зазор между машинами не менее 1 метра с каждой стороны. Под навесом не должно быть слишком тесно.

Прикинем приблизительно, какой навес нужен для трех машин. Суммируем ширину всех машин и пространства между ними, получаем общую ширину навеса – 10 метров. Берем длину автомобиля, прибавляем примерно по полметра с каждой стороны, получаем 6 метров – вот вам и габариты будущего навеса. Если есть еще какие-то факторы, влияющие на размер конструкции их нужно заложить и отразить потом в чертеже или на эскизе. Подробнее о том, как рассчитать навес и сделать чертеж вы можете прочитать в одноименной статье.

Правила строительства большого навеса

Теперь поговорим о строительстве большого навеса

В целом, порядок возведения большого навеса соответствует порядку строительства навеса небольших размеров, правда в данном случае есть ряд нюансов, на которые обязательно нужно обращать внимание

Перед тем как взяться за строительство большого и тяжелого навеса в обязательном порядке нужно нарисовать эскиз и сделать подробный чертеж с правильными расчетами всех элементов конструкции.
Нужно просчитать конструкцию в целом с тем, чтобы она выдерживала ветровые и снеговые нагрузки. Нужно помнить о том, что чем шире кровля, тем больше ее парусность, поэтому каркас должен иметь достаточную прочность.
Для каркаса кровли, скорее всего, придется использовать фермы и другие большие и тяжелые элементы – без техники или большого количества рабочих рук не обойтись.
Для большого навеса нужна большая площадь и очень много материала, поэтому нужно все тщательно проверить, прежде чем браться за возведение постройки.
Большой навес в 99% случаев делают из сваренных между собой стальных элементов. Если вы не владеете сварочным аппаратом уверенно, лучше за такую работу не беритесь.

Подводя итог, отметим большой навес, может оказаться очень нужной в хозяйстве постройкой, но чтобы его правильно возвести потребуется приложить немало усилий. Каких только больших навесов не бывает в мире, какой выбрать и для каких целей – решать вам!

Какие факторы следует учитывать при определении высоты навеса?

Определение правильной высоты навеса для автомобиля имеет важное значение, чтобы обеспечить комфорт и безопасность при парковке. Вот несколько факторов, которые следует учитывать при выборе высоты навеса:

1. Высота вашего автомобиля

Одним из основных факторов, определяющих высоту навеса, является высота вашего автомобиля. Измерьте высоту автомобиля до его самой высокой точки, например, до крыши или антенны.

2. Высота дверей гаража или навеса

Убедитесь, что высота навеса позволяет открыть и закрыть двери вашего автомобиля без каких-либо проблем. Измерьте высоту дверей гаража или навеса, чтобы уточнить, достаточно ли пространства.

3. Погодные условия

Следует учитывать погодные условия в вашем регионе. Если в вашем месте проживания часто бывают сильные ветра или снегопады, вам может понадобиться высокий навес, чтобы защитить автомобиль от непогоды.

4. Возможность установки дополнительных аксессуаров

Если у вас есть необходимость установить настольные площадки или другие аксессуары на верхней части автомобиля, учтите это при определении высоты навеса. Убедитесь, что навес достаточно высок, чтобы вместить все необходимые аксессуары.

5. Естественное освещение

Если вы предпочитаете естественное освещение во время парковки вашего автомобиля, учтите это при выборе высоты навеса. Высокий навес позволит достаточно света проникнуть и освещать ваш автомобиль.

Учитывая эти факторы, вы сможете определить оптимальную высоту навеса для вашего автомобиля, обеспечивая безопасность и комфорт при парковке.

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Оптимальная длина

А что насчет длины, спросите вы? Она является менее важным фактором, так как не влияет на маневренность и открывание дверей. Крыша нужна для укрытия автомобиля от осадков. Обратимся вновь к таблице. Классы A и B имеют диапазон длин 3.6-3.9 м. То есть для оптимальной защиты от снега и дождя требуется расстояние от 4.2 м. Но имейте ввиду, что такой вариант хорош для защиты от прямых осадков. При сильном ветре она будет уже недостаточной.

Если позволяет участок, то лучше всего сделать крышу навеса подлиннее. Это не гарантирует полной защиты, так как ветер может быть и боковым, а подъём крыши довольно высоко, но в большинстве случаев со своей задачей справится. Для классов C или D комфортной длиной будет 6.3 м. Однако для представительского или бизнес-класса (E, F) такое расстояние уже будет считаться минимальным.

Как сделали навес для поликарбоната (фотоотчет)

Использованные материалы:

профтруба
- для стоек 80*80 14,6 м;
- для арок 50*25 — 4 шт. по 6 м + 50*25 — 10 шт. по 6 м. на распорки;
пескобетон — 3 мешка по 40 кг.
щебень — 4 мешка по 25 кг.
сурик — 3 банки по 1 л.

Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.

Так крепили столбыСтолбы ровняем

Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.

Привариваем верхнюю обвязку

После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».

Сборка ферм

Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))

Нарезаем, складываем, варим

Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.

Исполнение акробатического этюда

Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.

Исполнение акробатического этюда

Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.

Все фермы выставлены на одном уровне

Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.

Привариваем трубы для крепления поликарбоната

Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.

Первый лист закреплен

Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.

Факторы для определения оптимальной высоты навеса

Выбор высоты навеса для автомобиля играет важную роль в обеспечении его защиты и комфорта. Несмотря на то, что идеальная высота может зависеть от индивидуальных предпочтений и условий, существуют несколько факторов, которые следует учитывать при определении оптимальной высоты навеса.

Размер автомобиля:

Первым фактором, который следует учесть, является размер автомобиля. Высота навеса должна быть достаточной, чтобы полностью закрыть автомобиль, включая его крышу и другие части

Важно учитывать не только высоту автомобиля, но также любые установленные на нем аксессуары, такие как багажники или антенны

Климатические условия:

Следующим фактором, который необходимо учесть, являются климатические условия в вашем регионе. Если вы живете в местности с частыми осадками, вам может потребоваться навес с достаточной высотой для предотвращения попадания влаги на автомобиль. Если климат вашего региона характеризуется сильными ветрами или снегопадами, то высота навеса должна быть достаточной, чтобы предоставить автомобилю защиту от сильных стихийных явлений.

Размер участка:

Размер участка, на котором будет установлен навес, также является важным фактором при выборе высоты. Если у вас есть ограниченное пространство, вам может потребоваться навес с низкой высотой, чтобы лучше сочетался с окружающей застройкой и не создавал чрезмерный контраст в пейзаже.

Эстетика:

Наконец, при выборе высоты навеса следует обратить внимание на его эстетический вид. Высокий навес может выглядеть более внушительно и предоставить больше пространства для маневра, однако он может выделяться между другими зданиями и быть неподходящим для конкретного стиля и дизайна вашей собственности

Низкая высота навеса, с другой стороны, может выглядеть более неприметной и естественной, но может ограничивать доступ и маневренность автомобиля.

Учитывая все эти факторы, вам следует выбрать оптимальную высоту навеса, которая обеспечивает защиту автомобиля, соответствует климатическим условиям, учитывает размер участка и отвечает вашим предпочтениям по эстетике. Тщательно изучите все варианты и проконсультируйтесь с профессионалами, чтобы сделать правильный выбор.

Материал для каркаса и кровли

После сооружения площадки переходят к возведению навеса. Основными материалами для строительства каркаса являются:

Металл более прочный, чем древесина. Он не боится механических повреждений и силовой нагрузки. Каркас из металла подвержен коррозии. Поэтому его окрашивают для защиты от сырости.
Дерево легко поддается обработке. Для сооружения рамы с обвязками не нужна тяжелая техника. Навес для авто из дерева, построенный своими руками, рассыхается от сырости. Поэтому для защиты перед вкапыванием в грунт опорные столбы смолят. Весь каркас обрабатывают антисептической пропиткой, окрашивают или покрывают лаком.
Кирпич или камень при правильной выкладке стоек для автомобильного укрытия не нуждаются в финишной отделке. Аккуратная кладка красива сама по себе. Иногда при возведении каменных опор необходима тяжелая техника.
Трубы ПВХ применяют для сооружения легких временных навесов. На сборку каркаса уходит до получаса. Его легко разобрать и перевезти на другое место, а в конце сезона убрать на хранение. Навес получается легким, поэтому не выдерживает сильного ветра.

Установленный рядом с домом навес можно покрыть тем же материалом, что и крышу здания. Если для кровли использован мягкий материал, например, ондулин либо гибкая черепица, монтируют сплошную обрешетку. Для жестких достаточно разреженной. Для каждого кровельного материала соблюдают свое расстояние между элементами обрешетки, ориентируясь на снеговую и ветровую нагрузку.

Ландшафтный дизайн двора частного дома своими руками с фотоО ландшафтном дизайне задумываются традиционно, когда основная часть строительных работ уже закончена. В зависимости…

Если нет необходимости в полном затенении, сооружают своими руками навес для автомобиля из поликарбоната. Для прочности и длительной эксплуатации берут многокамерный материал, состоящий из трех слоев пластика и двух рядов ячеек. Чтобы уменьшить нагревание предметов, стоящих под навесом, берут поликарбонат с низкой способностью пропускать световые лучи.

Кровельный материал

Если навес для машины пристраивается к дому, имеет смысл его крышу сделать из того же материала. Под мягкие типы кровли (гибкая черепица, ондулин и т.п.) требуется сплошная обрешетка, под жесткие — разреженная, а шаг выбирают в зависимости от ветровых и снеговых нагрузок в региона, ориентируясь также на рекомендации производителей кровельного материала.

Пристраивая навес к дому имеет смысл сделать крышу похожей

Если полного затенения не требуется, можно использовать поликарбонат. Он, кстати, самый популярный в последнее время материал. Только выбирать его необходимо правильно: брать многокамерный, имеющий как минимум, три слоя пластика и два ряда ячеек. Под таким навесом из поликарбоната даже в солнечный день нежарко.

Также степень нагрева зависит от цвета. Смотрите технические характеристики и выбирайте тот, у которого поглощение солнечного света больше. Прозрачные нужны для теплиц, чтобы греть растения. Для навесов, наоборот, нужен поликарбонат с низкой светопропускной способностью.

Расположение навеса для машины на дачном участке

На самом деле не так просто решить, где лучше расположить стоянку для авто на участке. С одной стороны, удобно, если укрытие находится прямо на въезде. Не нужно выруливать между клумбами. С другой стороны, если, к примеру, на улице дождь, то придется бежать от навеса к дому под холодным душем. При наличии в семье двух машин расположение укрытия в глубине участка создаст дополнительные сложности для парковки.

Высокая крытая конструкция будет отбрасывать тень в солнечные дни, и не лучший вариант, если эта тень будет накрывать грядки с овощами

Навес для машины перед гаражом: компромиссный вариант

Для тех, кто спорит что лучше: навес или гараж, есть компромиссный вариант – гараж с навесом. Разумеется, если площадь участка позволят все это разместить. Но в большинстве случаев гараж для дачи – не самое необходимое строение. Если стоит вопрос гараж или пруд – лучше выбирайте пруд. Опытные автолюбители утверждают, что под навесом железный конь чувствует себя лучше, чем в сыром закрытом помещении. А есть ли смысл строить отапливаемый гараж на даче?

Временные стенки также изготавливают из тентовой ткани, мягкого стекла и поликарбоната

Владельцам большого участка повезло. Они могут себе позволить гараж и навес перед ним. В такой конструкции тоже есть преимущества:

на ночь можно ставить машину в гараж, а если днем предстоят разъезды, оставлять ее под навесом;
навес на две машины пригодится, если на дачу приехали гости;
если установит навес между гаражом и домом, его можно использовать как беседку в дождливую погоду, накрыть там стол или установить мангал.

На фото несколько идей, как сделать навес гараж с навесом:

Навесы для машины, пристроенные к дому: фото-примеры

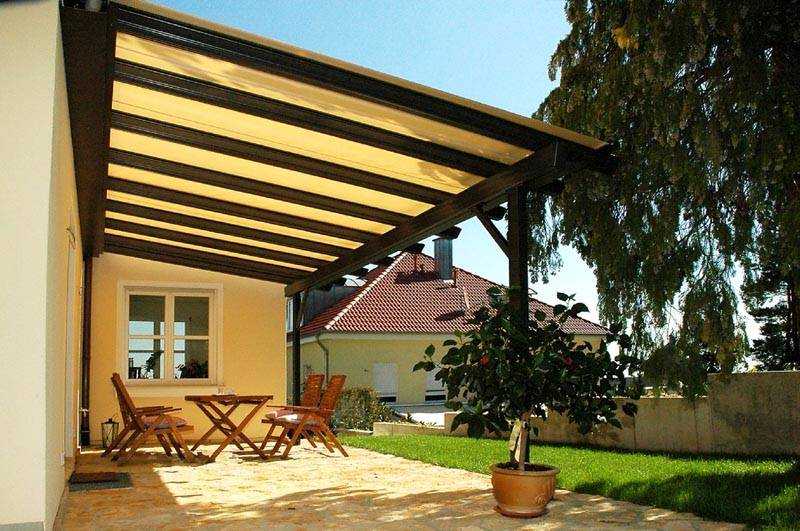

Чем удобно расположение навеса рядом с домом? Прежде всего, примыкающие пристройки находятся рядом с входом, так что для того, чтобы загрузить в машину вещи или просто разогреть двигатель перед отъездом, не нужно пересекать весь двор.

Кроме того, крытое пространство перед домом позволит хранить необходимые для хозяйства вещи или использовать навес для отдыха вместо беседки

Для крепления кровли можно использовать несколько способов:

консольно-опорная система состоит из несущих кронштейнов, закрепленных непосредственно на стене здания;
балочно-опорная конструкция состоит из опорных стоек и горизонтальной опоры, закрепленной на стене;
консольное крепление, которое годится только для очень легких навесов с тентовым покрытием.

Козырек около дома может быть не только практичным, но и красивым. Он может подчеркнуть детали фасада дома и при этом деликатно скрыть недостатки

Самый простой проект – открытый навес. Не стоит ломать голову, как построить эту незамысловатую конструкцию. Просто установите две стойки на необходимом расстоянии от дома и соедините их с наружной стеной здания наклонными балками. Затем останется только установить поперечины и уложить кровельный материал.

Как закрепить балки к стене? Для этой цели можно использовать металлические уголки и анкерные болты.

Опорные столбы постройки возле дома можно построить из дерева, металла или кирпича

Высота передних опор не может быть ниже двух метров, если у вас обычный седан и не менее двух с половиной, если внедорожник.

Второй вариант конструкции – полузакрытый. В этом случае козырек располагают так, чтобы у места для машины было две или даже три стенки. Такое сооружение устанавливается у домов, имеющих г-образную форму или примыкающих одной стеной к ограде. Закрытая с двух сторон площадка меньше продувается ветром и защищена от косого дождя.

Закрытый навес у дома – это уже полноценный гараж. Его стены могут быть изготовлены из кирпича, сэндвич-панелей или поликарбоната. Если участок расположен в регионе с жарким климатом, удобно, если стены раздвижные.

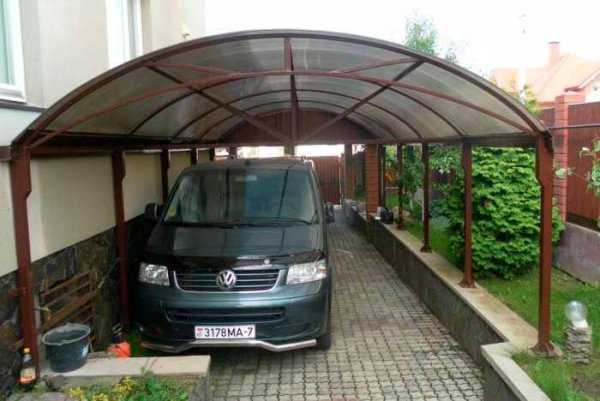

Особенно элегантно выглядят арочные пристройки из поликарбоната. Невесомый и прозрачный, такой навес украсит дом

Как сделать навес-пристройку к дому в следующем видеосюжете:

Особенности навесов на 2 машины

Для того, чтобы разместить площадку для двух машин, нужно подобрать подходящее место. Большой навес может полностью закрыть фасад дома, это не всегда удачный вариант. Для установки потребуются минимум шесть стоек, а для надежности может потребоваться и дюжина опор.

Размеры площадки под два авто должны быть не меньше, чем 8 на 6.

Если машины разные по габаритам, длина и ширина конструкции должна соответствовать самому крупному автомобилю

Еще один нюанс – большой навес не должен иметь опоры по центру. Это помешает свободному маневру при парковке.

Удобны конструкции с хозблоком. В нем можно хранить запасные части, инструменты для ремонта и другие необходимые мелочи.

На фото варианты больших навесов:

Последовательность действий при постройке

Алгоритм действий при возведении любого типа навеса одинаков.

Изначально подготавливается проект постройки с учетом габаритных размеров и особенностей. Выполняется расчет размеров, для этого используются габаритные размеры авто, которое будет устанавливаться под сооружение.

После замеров высчитывается необходимое количество материалов для постройки.

Следующий этап – подготовка площади. Чтобы автомобиль после дождей не стоял в грязи, лучше территорию, отведенную под постройку забетонировать, укрыть слоем асфальта или обложить плиткой. Площадка делается прямой или под уклоном, что в дальнейшем даст воде стекать с нее.

Основа изготавливается либо из фундаментных блоков с крепежными проушинами, или же стойки каркаса попросту бетонируются. Фундаментные блоки позволят сократить время на постройку, поскольку достаточно их вкопать в местах, где будут располагаться стойки. Если стойки решено бетонировать, то это позволит сэкономить, но придется копать ямы глубиной 1 метр, устанавливать их, ровнять их и заливать цементным раствором.

После выгоняется каркас, на который потом закрепляется кровельный материал. Для каркаса используются либо деревянные материалы, либо металлоконструкции.

Стоит отметить, что сейчас уже продаются полностью сборные металлические навесы, которые достаточно только правильно собрать, но обойдется он дороже, чем изготовленный своими руками.

Важность выбора правильной высоты навеса

Во-первых, правильная высота навеса должна обеспечивать комфортабельные условия для парковки автомобиля. Если вы выберете высоту, при которой автомобиль едва помещается под навесом, это может привести к проблемам при въезде и выезде, а также повредить кузов машины. В случае, если навес будет слишком высоким, автомобиль будет излишне подвержен воздействию атмосферных явлений, таких как снег и дождь. Это может привести к накоплению влаги на поверхности автомобиля, повредить краску и даже вызвать коррозию.

Во-вторых, правильная высота навеса обеспечивает защиту вашего автомобиля от негативных воздействий окружающей среды. Корректно подобранная высота помогает предотвращать попадание грязи, пыли, снега, листвы, птичьих помет и других загрязнений на поверхность автомобиля. Это помогает сохранить чистоту и эстетическое состояние машины на протяжении долгого времени.

Важно отметить, что при выборе высоты навеса необходимо учитывать высоту вашего автомобиля в сочетании с высотой здания, под которым он будет установлен. Также следует учесть климатические условия вашего региона

Если в вашем регионе часто выпадает сильный снег, то следует выбрать высоту навеса, при которой снег не заносится под автомобиль и не оказывает негативного воздействия на его кузов.

Итак, выбор правильной высоты для навеса автомобиля очень важен и значительно влияет на его удобство использования и сохранность автомобиля. Обязательно проконсультируйтесь с провайдером услуг по установке навесов для автомобилей, чтобы выбрать оптимальную высоту, соответствующую особенностям вашего автомобиля и местный климатические условиям.

Конструктивные особенности

Конструктивно навесы можно подразделить на категории:

Открытый тип. Такое сооружение состоит из опор-стоек и крыши. Все устанавливается над подготовленной площадкой.
Закрытый тип. В этом варианте между стойками монтируются легкие стенки (сбоку и сзади). В качестве материала может использоваться пластик, стекло, органическое стекло, прессованные листы и фанера, гипсокартон, плотная ткань. Такая утяжеленная конструкция требует надежного фундамента.
Условно закрытый тип. По сути, это пергола с установленной сверху кровлей. Вьющиеся растения заплетают стенки, и создается скрытый от глаз уголок.

Типовой навес подразумевает такую конструкцию:

фундамент;
опорные стойки;
каркас крыши;
обрешетка
кровельное покрытие.

Легкие конструкции могут устанавливаться без фундамента. Для этого стойки устанавливаются в яму глубиной 40-60 см и уплотнятся щебнем. Для стационарных навесов обычно используется столбчатый, бетонный фундамент.

По форме отдельностоящие навесы могут быть таких видов:

Простые, односкатные навесы. Самый простой вариант – 4 столба (причем передние выше задних стоек, что образует нужный угол уклона), рама с обрешеткой и кровельное покрытие.
Двухскатные навесы. На стойках одинаковой высоты монтируется стропильная система, на обрешетку которой укладывается кровельный материал.
Шатер или многоскатные навесы. Крыша состоит их 3-х и более плоскостей треугольной формы со скатом в разные стороны, сходящихся в верхней точке. Ее формирует соответствующий каркас в виде пирамиды.
Купол. Достаточно сложная для самостоятельного изготовления округленная форма. Каркас крыши формируется из дугообразных профилей, соединяющихся в верхней точке.
Арочные навесы. Каркас крыши состоит из ряда дугообразных арок, закрепленных параллельно друг другу. Между ними монтируются продольные укрепляющие элементы. Для прочности каркас может содержать и поперечные связки. Количество опор зависит от длины навеса и может составлять 4-10 стоек, расположенных попарно.

Конструкции навесов могут быть стационарными или разборными. Последняя разновидность наиболее популярна для сезонных дач. Особо выделяется мобильная конструкция навеса «Маркиза», которую можно приобрести полностью укомплектованной. Ее можно достаточно быстро устанавливать на любой, заранее подготовленной площадке.

Обзор габаритных навесов

Давайте для начала познакомимся с навесами размерами от 6 метров из поликарбоната и других материалов. Посмотрим, в каких сферах применяются подобные навесы, делая упор на бытовые сооружения, а не на постройки промышленного назначения.

В подавляющем большинстве случаев навесы длиной и шириной более 6 метров хозяева дач и частных домов возводят для организации небольшой крытой стоянки для автомобилей. Нередко случается так, что в семье несколько автомобилей, а ставить их некуда. Габаритный навес из поликарбоната или другого материала может стать настоящим спасением. В левой части картинки изображен автомобильный навес длиной восемь метров и шириной шесть метров. Он разделен на две секции, в первой секции стоянка для трех автомобилей, а во второй хозяйственный блок.

На правой картинке изображен автомобильный навес из поликарбоната и металла размерами 6х8 метров. Толстая кровля из поликарбоната изумрудного цвета почти не пропускает солнечный свет и хорошо защищает от дождя и снега – хорошее решение для дачи или частного дома.

А это уже навесы совершенно другого типа, так называемые шатровые навесы. Сделать такой навес самостоятельно практически невозможно, а вот собрать запросто, ведь производитель специально делает такие сооружения сборно-разборными. Длина таких шатровых навесов может быть 8, 10, 12, 15, 20 и даже 35 метров, а ширина 4, 6, 8, 12 метров.

Подобные навесы подходят для оборудования летнего кафе или проведения каких-либо семейных торжеств под открытым небом, например той же свадьбы. Даже если на улице погода окажется «не летной» внутри навеса всегда будет уютно, сухо и тепло, да к тому же и просторно. Специальный тканевый материал неплохо сохраняет тепло. Даже если на улице будет холодно, можно внутри поместить тепловую пушку и через короткий промежуток времени под навесом будет очень комфортно.

Эти навесы из поликарбоната пригодятся владельцам уличных бассейнов. В наших широтах уличный бассейн без крыши можно полноценно эксплуатировать максимум 4 месяца в году, если вы, конечно, не увлекаетесь моржеванием. Если сделать над бассейном специальный большой навес, который называется павильон, срок эксплуатации можно продлить до 9 месяцев в году, исключая самые холодные зимние месяцы.

На этих фото изображены павильоны для бассейнов из поликарбоната. На картинке слева вы видите разборный навес 5600х8000 мм. В летнее время середина этого навеса собирается и можно купаться на свежем воздухе. На картинке слева стационарный павильон из поликарбоната на жесткой стальной основе, размеры 6х10 метров. Сделать подобные навесы своими руками довольно сложно, но если есть хороший чертеж и сметливые помощники, то можно попробовать.

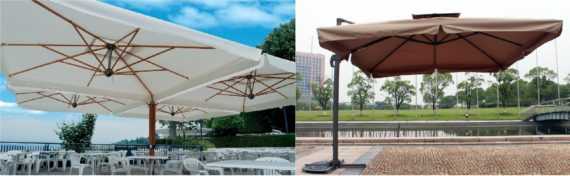

Поклонникам оригинальных больших навесов может понравиться конструкция типа зонт. Данный большой навес в действительности представляет собой зонт, только этот зонт исполинских размеров. Подобный зонт устанавливается для того, чтобы прикрыть летнее кафе или пляж от обжигающих солнечных лучей где-нибудь в курортной зоне.

Подобный навес походит на зонт еще и потому, что его кровля может быстро складываться, причем без посторонней помощи. Современный зонт имеет датчик ветра, который связан с механизмом открывания/закрывания. Как только подует сильный ветер, зонт в течение 1 минуты закроется, и навес не будет поврежден. На картинке слева зонт с четырьмя совмещенными кровлями – общие размеры 8х8 метров, на картинке справа навес с 1 кровлей размерами 4,5х4,5 метра.

А это уже навес из поликарбоната на стальном каркасе защищающий от непогоды крыльцо и террасу. При наличии чертежа и материала сделать такой навес можно и своими руками. На картинке слева вы видите навес из поликарбоната шириной 4 метра и длиной 7 метров, а на картинке справа навес 5,5х8 метров.

Анализ принятой конструктивной схемы.

После выполнения объемного расчета в программном комплексе “Лира” можно провести анализ принятых конструктивных решений. В расчётном фале стойки заданы сечением 80х4, пояса и решетка всех ферм 40х3, прогоны из трубы 60х40х3.

Величины прогибов.

Проверка по 1-ой группе предельных состояний.

Проверка по 2-ой группе предельных состояний.

Проверка именно по 2-ой группе ПС выявила недостаточность сечений у ряда элементов. “Не прошли” стойки, прогоны и пояса подстропильных ферм, раскосы.

Выполняем подбор сечений

Верхний пояс подстропильной фермы нужен сечением 80х3.

Нижний пояс подстропильной фермы нужен сечением 60х3.

Раскос нужен сечением 50х2, заданное изначально значение 40х3 явно не прошло именно по гибкости.

Стойки программа подбирает 140х4. Ручной подбор дал нам 140х5 из-за отсутствия в старом сортаменте трубы 140мм с более тонкой стенкой.

Для прогонов при таких нагрузках нужна труба 100(h)х60х3.

Исходя из проведенного анализа, целесообразно увеличить высоту подстропильных ферм с целью унификации типоразмеров сечения с основными фермами. Выполненный расчёт наглядно продемонстрировал более высокие требования к размерам сечений согласно именно 2-ой группе предельных состояний. Простым подбором по гибкости/прогибу можно легко и быстро «рассчитать» малонагруженные стальные конструкции.

Оптимальная высота

Минимальной высотой колонны навеса является 2 м. На этот показатель влияет вид крыши, дизайн, участок установки, высота самого авто и т.д. Стоит также отметить, что чем меньше площадь крыши и выше высота столбов, тем хуже ваша машина будет защищена от осадков. Однако совсем низкая конструкция вызовет дискомфорт при эксплуатации. Поэтому при планировке будущего навеса следует учесть все эти факторы.

Сразу после постройки дома, а иногда и «до» возникает вопрос с парковкой. Строить капитальный гараж не всегда есть возможность, а вот поставить крышу на столбах — навес — это уже проще и дешевле. Навес для машины может быть отдельно стоящим сооружением. Тогда его располагают во дворе, как правило, недалеко от въездных ворот или гаража. Второй вариант — пристроенный к дому, когда одна или несколько сторон крыши опирается на стену здания. С точки зрения функционала оба варианта равноценны, просто каждый выбирает исходя из личных требований и предпочтений.

Один из вариантов навеса для автомобиля
