Расположение и типы основания
Выбор места установки оборудования – важный этап, от которого зависит функциональность агрегата. К примеру, расположение в центре комнаты обеспечивает отличную теплоотдачу и равномерное движение потоков.
В загородных домах печь, как правило, располагается возле стенки. При таком варианте холодный воздух из окон и дверей может циркулировать по дому и временами «дуть по ногам».
Не менее важно правильно расположить топочную дверцу, чтобы не пришлось постоянно носить дрова к топливнику, тем самым оставляя грязь в комнате. Для монтажа устройства подойдет кухня или редко посещаемое помещение
Необходимо учитывать, что наша печь оборудована варочной поверхностью, потому для удобства готовки стоит располагать ее на кухне либо вблизи этой комнаты.
Печь на два этажа с одной топкой
Качество отопления дома в холодный период зависит от расположения и устройства системы, обеспечивающей обогрев. Однотопочная двухъярусная печь менее долговечная, нежели чем двухтопочная, в силу более высоких тепловых и иных нагрузок. Вместе с тем она проще в строительстве и обслуживании: вам не придется заносить дрова и уголь на второй этаж.
Такого рода конструкции устанавливаются по центру жилой зоны и по аналогии с печами на две комнаты в деревянном доме. Подобное расположение обеспечивает наиболее стабильный и равномерный прогрев всех помещений.
Такие отопительные сооружения имеют следующие особенности:
- На втором этаже предусматриваются раздельные вертикальные каналы, снабженные заслонками. Это позволяет регулировать температурный режим на этажах.
- Данная система обеспечивает разграничение путей движения продуктов горения и предотвращает их быстрое остывание с образованием конденсата.
- Для нормального прогрева дома размер проектируемой топки должен вмещать достаточное количество дров, которые закладываются вертикально.
При таком расположении поленьев существенно увеличивается площадь горения, что повышает теплоотдачу. Горячие газы поднимаются по восходящему каналу и на высоте перекрытия второго этажа разделяются на два потока в соответствующие дымоходы.
Характеристика двухэтажной отопительной печи с одним топливником
Из семейства двухэтажных печей печь с одним топливником считается самым простым и наиболее популярным сооружением. В отличие от других видов приборов отопления она обладает одним недостатком, у нее относительно небольшой ресурс по сравнению с печами, у которых два топливника по одному на каждом этаже. С другой стороны, этот недостаток нивелируется применением для постройки огнеупорного кирпича и специальной глиняной смеси из шамотной глины. Печь на два этажа с одним топливником должна отвечать нескольким важным условиям:
Конструкция устанавливается по центру дома, поэтому несущие элементы должны быть устроены таким образом, чтобы не нарушить устойчивость и прочность ни дома, ни кирпичной кладки печи; Устройство имеет сложный лабиринт вертикальных каналов, по которым происходит циркуляция горячего воздуха, поэтому при пользовании нужно знать, когда и как правильно перекрывать задвижки дымоходных каналов; В самом простом варианте постройки регулировка температуры происходит в двух зонах – первом и втором этажах
В более сложных вариантах сооружений можно делать регулировку в отдельных комнатах, независимо от этажа дома; Специфическая форма дымохода обеспечивает перемещение дыма таким образом, чтобы избежать появления конденсата на внутренних и на внешних стенках печи; Для прогрева большого объема требуется относительно небольшое количество топлива, куда более важно правильно провести закладку дров в топливник и обеспечить их длительное горение; Постройка отличается тем, что в топку дрова закладываются вертикально, а не привычным образом горизонтально.. Специфический метод закладки топлива обеспечивает вертикальный прогрев топочной камеры и большую площадь горения. Это способствует оптимальному режиму прогрева всех дымоходных колонн
Нагретый воздух, поднимаясь по каналу на высоте перекрытия второго этажа, распределяется по дымоходным каналам, нагревая пространство второго этажа или направляясь для отвода в дымоход на крышу
Это способствует оптимальному режиму прогрева всех дымоходных колонн. Нагретый воздух, поднимаясь по каналу на высоте перекрытия второго этажа, распределяется по дымоходным каналам, нагревая пространство второго этажа или направляясь для отвода в дымоход на крышу
Специфический метод закладки топлива обеспечивает вертикальный прогрев топочной камеры и большую площадь горения. Это способствует оптимальному режиму прогрева всех дымоходных колонн. Нагретый воздух, поднимаясь по каналу на высоте перекрытия второго этажа, распределяется по дымоходным каналам, нагревая пространство второго этажа или направляясь для отвода в дымоход на крышу.
Правила выбора варочной печки
Создание печи из кирпича, дополнительно оснащенной варочной поверхностью – это длительный и трудоемкий процесс, который должен выполняться равномерно и аккуратно исключительно опытными специалистами. Только профессионалы смогут сложить функциональную конструкцию. Такое устройство будет эффективно обогревать помещения, и предоставлять возможность готовить вкусные блюда.
Существуют разные проекты печей из кирпича для дома с порядовкой. Конструкции отличаются размерами, внешним видом, внутренним устройством. Их создают маленькими и большими, ориентируясь на площадь дома
Принимают во внимание также положения СНиП 41-01-2003. Правила из него обязательно соблюдают, когда подбирают место под печи и определяют необходимый комплекс работ по дополнительной термоизоляции здания. Иначе возникают проблемы с госорганами, которые контролируют пожарную безопасность жилых построек
Иначе возникают проблемы с госорганами, которые контролируют пожарную безопасность жилых построек.
Современные проекты печей разрабатываются с помощью компьютерных программ Источник pro2-bar-s3-cdn-cf5.myportfolio.com
Проверенные проекты печей позволяют создать эффективные отопительно-варочные конструкции из кирпичей. При этом каждая из них будет иметь свои эксплуатационные характеристики
Поэтому во время принятия окончательного решения обязательно обращают внимание на целый ряд важных моментов:
- Размер печки, у которой, независимо от конструкции, передняя и задняя стенка будет обязательно отдавать больше тепла по сравнению с боковыми поверхностями.
- Особенности установки кирпичной конструкции. Для более быстрого и эффективного прогревания конкретного помещения боковая стенка печки должна смотреть в сторону этой комнаты. При этом ее варочная поверхность обязана находиться в кухонном пространстве.
- Теплоотдачу, которая выбирается с учетом площади обогреваемого помещения. Дополнительно также учитывают расположение комнаты.
Размеры печки всегда выбираются под габариты помещения Источник build-experts.ru
Эффективность работы любой кирпичной отопительной конструкции зависит от теплоизоляции дома. Если утепление постройки выполнено качественно, тогда для его обогрева хватит печки небольшого размера. Ведь надежно теплоизолированные строительные конструкции здания будут хорошо удерживать тепло в сооружении. При этом качественный утеплитель – это непреодолимый барьер для холода снаружи.
Виды и особенности двухэтажных печей
Двухуровневые очаги бывают двух типов: с одной и с двумя топками. Для дачного жилища наиболее интересны двухэтажные «шведки», дополненные варочной плитой. Есть модификации с лежанками, но тяжелые пристройки всегда находятся на первом этаже. На втором уровне иногда сооружают ложный или функциональный камин, первый увеличивает теплоотдачу, а полноценная каминная топка помогает быстро прогреть помещение.
В моделях с одной топкой топочная камера находится на первом этаже, при этом на верхнем уровне обязательно предусматривают вертикальные каналы. Для раздельного отопления этажей используют заслонки, преграждающие движение дымовых газов.
Печь для двухэтажной постройки с одним топливником, плитой и камином
Некоторые печники не рекомендуют выбирать для дома модели с одной топкой, так как остывающие дымовые газы образуют в отопительном щитке второго уровня конденсат, разрушающий кладку. Конструкции с двумя топками быстрее обогревают помещение и более удобны, если часто возникает необходимость в отоплении одного этажа. Схемы печей с двумя топливниками обязательно включают в себя двухканальные дымоходы.

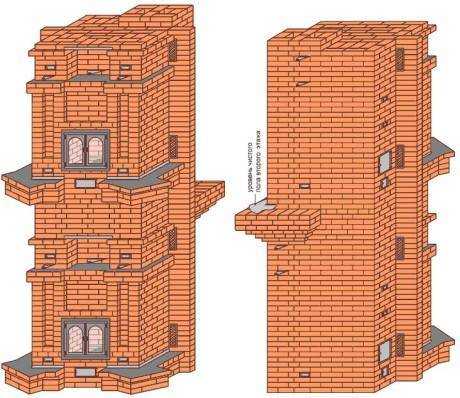

Современный кирпичный двухэтажный очаг с двумя топками
Кирпичные печи для двухэтажного дома весят почти в два раза больше стандартных модификаций, поэтому необходим надежный фундамент. Не менее прочным должно быть межэтажное перекрытие – бетонная армированная плита, способная выдержать вес кирпичной постройки. Место для установки выбирают вдоль капитальных внутренних стен.
11 идей — печь с длинной топкой из кирпича
Очень часто хозяева загородных домов сталкиваются с проблемой отопления своего дома. Кто-то решает ее посредством установки котла, что является оптимальным вариантом, а кто-то выкладывает печь из кирпича
Топка чаще всего является частью, которой уделяется особое внимание. Сразу хотим проинформировать вас, что большая топка — не всегда хорошо
И экспериментирование с ее формой не всегда приводит к благоприятным последствиям, если делать это без грамотного подхода.
На чертеже ниже продемонстрирован вариант печи с длинной топкой
Обратите внимание, что вытяжной канал расположен не у самой стены для того, чтобы прогорание дров проходило равномерно. При расположении канала сильно далеко, или сильно близко, противоположная сторона дров не прогорает, а только дымит
Правильные пропорции топки не позволят случиться вышеописанной проблеме. Размер вытяжного канала также играет важную роль.
Форма длинной топки печи может быть не только строго прямоугольной. Делается это для лучшей тяги и облегчения чистки топки.
Самой первой печью с длинной топкой можно назвать русскую печь, чертеж которой продемонстрирован ниже.
Дымоход у печек с длинной топкой может быть выложен по-разному.
Удлиненная топка может быть вынесена за пределы всей кладки.
Подобный верхнему варианту, модель можете наблюдать ниже.
На чертеже далее можно увидеть, что варочный отсек выкладывается рядом с топкой.
Демонстрация каждого ряда кладки печи с длинной топкой изображена далее.
Помимо отопления жилых помещений, печь с удлиненной топкой широко используется в отоплении бань.
И самое необычное место использование печи такого типа — в мангальном комплексе
Обратите внимание, что поддувала у данной печи нет, а значит эта печь является подовой
Читать полностью (ссылка)
Технические характеристики
Размеры самодельной отопительно-варочной печи:
- 1020 мм – ширина по задней стенке и фасаду;
- 890 мм – длина боковых стен;
- 2240 мм – высота от первого ряда до начала трубы (32 кирпичных ряда).
От одной топки в сутки получаем 2,6 кВт или 2260 ккал/ч, от двух – 3,9 кВт или 3400 ккал/ч. В конструкции такого устройства имеются варочная камера, сушильная решетка, отверстие для вентиляции, что обеспечивает выведение запаха и пара, духовка, самоварник, коробка для нагрева воды. Кроме того, агрегат оборудован задвижками, которые регулируют перемещение горячих газов, тем самым обеспечивают возможность отопления печи как в летнем, так и зимнем режимах.
Летний вариант этого приспособления пропускает тепло под плитой, вокруг духовки и водогрейной коробки, затем направляет в дымовой канал. Зимний тип предусматривает следующее: после прибора для нагрева жидкости тепло поочередно подается в две камеры, а в трубу выходит уже охлажденный дым.
Из-за большого веса (2,6 т) печь требует возведения прочного фундамента с предварительно уложенной гидроизоляцией. После этого можем приступать к кладке печи, соблюдая в рядах перевязку швов.
Примеры интересной планировки домов с печным отоплением
Рассматривая проекты домов с печью, стоит учитывать не только размеры построек и особенности планировки, но и материалы, используемые для строительства зданий. Далеко не все варианты, разработанные для кирпичных строений, подходят для деревянных сооружений.
Небольшой дачный домик с верандой
В этом небольшом доме одна жилая комната площадью 15 кв. метров и кухня-столовая площадью 8 кв. метров. В проекте предусмотрены небольшой санузел, вход в который находится в кухне, и неотапливаемая веранда.
Отопительное устройство находится в центре строения и обогревает все внутренние помещения: кухню, комнату и санузел. Топка расположена со стороны кухни, здесь же рекомендуется оборудовать варочную плиту и духовой шкаф. Если в доме необходима горячая вода, то лучшим местом для водогрейного бака авторы проекта считают ванную комнату.
Со стороны жилой комнаты несложно дополнить печь фальш-камином, предусмотрев небольшое углубление в стенке. Декоративная каминная топка не только украсит помещение, но и увеличит теплоотдачу, сыграв роль традиционных печурок, используемых при строительстве русских печей.
Деревянный дом с двумя жилыми комнатами и санузлом
В этом бревенчатом доме две смежных комнаты – спальня и гостиная, в которой обустроена кухня-столовая. Домашний очаг в простенке отапливает все четыре помещения, включая прихожую и санузел. Лежанка выведена в спальню, где служит местом отдыха и увеличивает теплоотдачу отопительного устройства, долго оставаясь теплой.
В прихожую выведена сушилка – на ней удобно сушить влажную обувь и одежду. На кухне имеется плита. Для теплого времени года предусмотрен летний ход, позволяющий использовать только плиту, не задействуя отопление.
Планировка дома с двумя спальнями и гостиной
Этот дом рассчитан на постоянное проживание и включает две спальни, гостиную с кухней, санузел и кладовку. Печь находится в простенке и отапливает кухню-гостиную и обе спальни. Санузел не отапливается, но он граничит с прихожей, в которую выведен один из печных углов. Если дровяной очаг является основным источником тепла, имеет смысл усилить его эффективность при помощи воздуховодов.
На кухне оборудована варочная плита и духовой шкаф. Дверь в гостиной отсутствует, поэтому тепло равномерно распределяется по дому. Если планируется строительство русской печи с лежанкой, то лучше всего построить топчан в одной из спален.
Проект кирпичного дома с двумя печами
В большом доме для постоянного проживания в некоторых случаях устанавливают две отдельные печки. В этом строении две спальни, гостиная и отдельная кухня. Основная многооборотная отопительная печь установлена между гостиной и детской комнатой. Топочная дверка и корпус строения выходят в гостиную, а детская отапливается грубой – такой вариант расположения исключает попадание в спальню детей угарных газов.
Второй очаг с плитой и духовкой расположен в кухне и обогревает спальню взрослых. Конструкция этой модели может работать зимой и летом – в теплое время года открывают летние заслонки, через которые горячие газы быстро уходят в дымоход.
В коридор тепло поступает из кухни, помещение небольшое, поэтому достаточно оставить открытой дверь, чтобы обеспечить в прихожей комфортную температуру. Утечки тепла на улицу нет, так как поступление холодного воздуха отсекает застекленная веранда.
При всем многообразии готовых проектов домов с печью, рекомендуем обратиться к специалисту и заказать индивидуальный план, высказав свои пожелания. В случае выбора одной из схем, необходимо показать чертеж профессионалу, возможно, он внесет полезные корректировки и посоветует, как сделать печное отопление максимально эффективным, а дом – удобным и уютным.
Способ оформления печи в интерьере кухни
Способ оформления печной конструкции зависит от выбранного дизайнерского течения. Отделочные материалы определят ее внешний вид.
Плитка
При желании создать на деревенской кухне роскошную обстановку, печку можно облагородить при помощи изразцов – особых керамических или глиняных термостойких плиток, созданных специально для отделки печей. Уникальная форма изразцов облегчает их монтаж, а неповторимый рисунок позволит создать восхитительный дизайн, непохожий на другие. В XIX веке на Руси изразцовые печи были в моде у высших слоев общества, считались показателем достатка, роскоши.
Керамическая плитка быстро нагревается и долго держит тепло
Более доступный вариант оформления печной конструкции – использование плитки. Она может быть любой формы, прямоугольной, квадратной или имитировать различные природные волокна.
Плитка поможет создать уникальный дизайн печки
Существует плитка, напоминающая изразцы. С ее помощью можно получить изысканный вариант дизайна, что демонстрируют следующие фото.
Дизайн печки в частном доме, украшенной изразцами
При выборе плитки необходимо остановиться на огнеупорных образцах, которые легко выдерживают высокие температуры и имеют плотную структуру. Благодаря таким свойствам они прослужат длительное время, не потребуют косметического ремонта.
Очень часто отделку плиткой проводят только в той части, где происходит розжиг и поддержание огня
Камень
Облагораживание поверхности русской печки при помощи камня позволяет получить неповторимый деревенский интерьер со старинным акцентом. Этот вариант достаточно трудоемкий, требует значительных денежных вложений. Но, потратив время и средства, вы получите неповторимый дизайн, который будет радовать не одно поколение вашей семьи.
Печка из камня станет главной изюминкой в доме
Штукатурка
При дизайне кухни частного дома в деревенских стилях, прованс, кантри или русском, отличным способом отделки печи становится оштукатуривание при помощи глиняного раствора. После его застывания на поверхность наносится термостойкая краска. С ее помощью печь можно украсить оригинальным орнаментом, идеи которого предлагают следующие фото.
Кроме того, термостойкая краска легко переносит любые санитарно-гигиенические процедуры, ее просто отмыть от любых загрязнений, внешний вид печи при этом останется неизменным.
Особую прелесть русской печке придает декоративная штукатурка. Она поможет воссоздать на ее поверхности любой понравившийся орнамент. Следующая далее подборка фото убедит в этом, вдохновит на незаурядный дизайн.
Водяное отопление
Принцип понятен: котел греет теплоноситель (чаще всего воду); та разносит тепловую энергию по отопительным приборам, которые нагревают воздух за счет конвекции.
Типы котлов с их преимуществами и несовершенствами обсуждались уже неоднократно
Мы позволим себе уделить внимание, в первую очередь тому, как провести отопление в двухэтажном доме от котла к отопительным приборам, и на каком типе последних стоит остановиться
Двухтрубная разводка
Ее осмысленно делать при большой площади каждого этажа. Причем в этом случае, по мнения автора, наиболее интересный вариант — двухтрубная разводка по подвалу с транспортировкой теплоносителя к комнатам стояками.
Отопительными приборами выступают обычные радиаторы или конвектора. Каждый из них врезается между подающим и обратным трубопроводом.
Достоинство:
Схема позволяет сделать температуру радиаторов одинаковой по всему дому.
Недостатки:
- Расход труб будет довольно большим.
- Системе необходима балансировка. Ближние к котлу радиаторы нужно прижать дросселями, ограничив расход воды через них. Иначе греть будут только они. Последствия — вплоть до разморозки системы отопления при полной остановке циркуляции в дальних отопительных приборах.
Каждый радиатор или конвектор — перемычка между подачей и обраткой.
Однотрубная разводка
Однотрубная разводка отопления в двухэтажном доме, с точки зрения автора, является оптимальной. По периметру каждого этажа проходит труба сравнительно большого диаметра; параллельно ей врезаны отопительные приборы.
Каждый снабжен воздушником, дросселем и отсекающим вентилем на второй стороне подводки, что позволяет при необходимости снять радиатор, не сбрасывая отопительную систему.
Достоинства:
- Существенно меньшие расходы на разводку.
- Крайняя отказоустойчивость. Без всякой балансировки система отопления будет функционировать в любые морозы. Настройка температуры радиаторов не является необходимой — она является опцией, призванной обеспечить ваш комфорт.
Недостаток:
При ОЧЕНЬ большой площади этажа перепад температур между первыми и последними радиаторами будет весьма ощутимым. Проблема, впрочем, опять-таки решается балансировкой с помощью дросселей.
Теплые полы
Отопление двухэтажного дома с теплыми полами интересно, прежде всего, рациональным распределением тепла в объеме помещения. Температура будет максимальной там, где это полезно — на уровне пола. Горячий воздух не станет бесполезно отдавать тепло крыше, скапливаясь под потолком.
Водяной теплый пол обычно укладывается в цементно-песчаную стяжку на стадии строительства; однако он может быть смонтирован и позже в сухую стяжку. В этом случае используются теплораспределительные алюминиевые пластины, делающие нагрев пола равномерным.
Чаще всего для теплых полов в нескольких комнатах на одном этаже используется коллекторное подключение: уложенные в пол трубы цепляются к общей гребенке с дросселями. Оптимально использовать свой коллектор для каждого этажа.
Достоинства:
- Рациональное распределение тепла.
- Комфорт. Ходить зимой по теплому полу очень приятно.
- Низкая температура теплоносителя, необходимая для работы отопления.
Недостаток:
Монтаж водяных теплых полов волей-неволей привязан к капитальному ремонту помещения.
Воздушное отопление
В эту категорию мы отнесем все способы обогрева без посредничества теплоносителя — воды, масла, антифриза и любых других. Нагрев воздуха в помещении осуществляется за счет непосредственного контакта с нагревательным элементом.
Булерьян
Печь представляет собой топливник, который опоясан толстыми трубами с открытыми вверх и вниз торцами. Трубы нагреваются и обеспечивают конвективное перемешивание воздуха в комнате.
Их направленность в разные стороны ускоряет процесс. При необходимости обогреть несколько изолированных помещений от булерьяна делается разводка воздуховодов с естественной или принудительной циркуляцией.
Достоинства:
- Существующие печи обеспечивает практически полное сгорание топлива за счет того, что ими обеспечивается длительное тление при ограниченном притоке кислорода. Таким образом обеспечивается КПД, недостижимый для традиционных печей-буржуек.
- Булерьян не займет много места и не требует собственного помещения. Печь для отопления двух этажей вполне может разместиться в гостиной или столовой. Копоти и запахов не будет.
- Разводка воздуховодов обойдется дешевле, чем разводка водяной отопительной системы. Хоть, с учетом необходимой теплоизоляции, и ненамного.
Недостатки:
- Воздуховоды практически невозможно проложить после окончания чистового ремонта так, чтобы не испортить эстетику помещения. План отопления двухэтажного дома — и источника тепла, и разводки — придется продумать заранее.
- Любое печное отопление двухэтажного дома связано с необходимостью хранить запасы дров, угля, пеллет или торфяных брикетов.
На фото — печь-булерьян в гостиной.
Кирпичная печь
Обычная русская печь обычно имеет весьма внушительные габариты. Она занимает до трети площади дома и вполне в силах отапливать несколько комнат. Понятное дело, однако, что двухэтажные отопительные печи — это несколько более сложные конструкции.
В общем-то, каких-то стандартов в области конструирования кирпичных печей почти нет. Конкретная реализации зависит от размеров помещения, расположения печи, фантазии печника или, как вариант, найденной в интернете порядовки придуманного кем-то другим готового решения.
Типичная отопительная печь на два этажа — это расположенный внизу топливник и колпак или канальный дымоход, делающий несколько витков на втором этаже.
Варианты исполнения могут быть разнообразными. К примеру, достаточно положить на топливник чугунную плиту, проложив под нее для изоляции помещения от продуктов сгорания асбестовый шнур — и получится отопительно-варочная печь на два этажа.
Печь может стоять посреди комнаты или в углу; наконец, при желании можно даже организовать водяное отопление двухэтажного дома с естественной циркуляцией, просто поместив в топливник змеевик.
Достоинство:
В отсутствие газа печное отопление — самый дешевый способ обогрева. Кирпичная печь радует владельцев большой тепловой инерционностью: она обычно протапливается раз в сутки в течение 2-3 часов, остальное же время отдает накопленное тепло.
Недостатки:
- Опять-таки потребуется запас топлива, который займет изрядное место во дворе.
- Сложить печь так, чтобы через кладку не проступил конденсат, чтобы печь не растрескивалась и не дымила в помещение — это искусство, которое постепенно утрачивается.
Если вы не боитесь экспериментов — можете попробовать выполнить эту работу самостоятельно; но в отсутствие какого-то опыта лучше быть готовым к разнообразным сюрпризам.
Газовые конвектора
Еще один способ, которым с минимальными затратами времени и средств может быть выполнено воздушное отопление частного двухэтажного дома своими руками — монтаж газовых конвекторов.
Каждое устройство представляет собой закрытую горелку с забором воздуха с улицы и отводом туда же продуктов сгорания по коаксиальной трубе. Теплообменник греет воздух в комнате. Устройства могут работать и от магистрального газа, и от баллонного.
Достоинства:
- Полная автономность отопления каждого из помещений дома.
- Низкая стоимость проекта. Цена каждого конвектора — 4-8 тысяч рублей. С учетом того, что вам не нужен котел и разводка от него, это будет означать ощутимую экономию.
Недостатки:
- Магистральный газ, увы, есть не везде.
- Монтаж конвекторов возможен только на внешней стене дома.
- Сверлить широкие отверстия под коаксиальную трубу в, к примеру, железобетоне — то еще удовольствие.
— смотрите здесь.
Технические особенности
Остановимся на технических особенностях более детально.
Камерная часть, кроме приготовления пищи, решает сверхзадачу – максимально полно усвоить первичное тепло, формируемое при сгорании наиболее лёгких фракций топлива (дров, угля). У прототипа оно практически полностью удаляется в трубу (низкая теплопроводность такого материала, как кирпич, не позволяет ему усвоить подобное тепло).
Вопрос с дожиганием фракций решили, оснастив шведки подобием специального колпака. А максимально полное усвоение получаемой энергии обеспечило применение металлической духовки, встроенной в кирпичную печь. Металл разогревается фактически мгновенно, обеспечивая форсированный прогрев помещения (особенно при открытой дверце).
Принцип работы колпака – газы скапливаются в верхней точке и только отдав тепло, опускаются и уходят в дымоход
Над варочной плитой выполнена ниша, закрыв которую заслонкой можно длительно сохранять теплоту приготовленных блюд. В классическом исполнении, в верхней части печи обустраивается сушилка для одежды (в современных решениях почти не встречается). В шведке отказались от хайла (весьма сложного и дорогостоящего элемента конструкции), что позволило существенно удешевить печь. Вместо него было обустроено окно перетока, располагающееся под духовкой (его наличие объясняет неспособность конструкции длительно сберегать тепло, если вьюшка остаётся, после завершения топки, открытой).
Основным накопителем тепла в шведках является канальный конвектор, внутри которого находится лабиринт для отвода дымовых газов. Чаще всего, их располагают вертикально. Плюс: топливо полнее сгорает. Минус: нижняя часть конструкции греется хуже верхней.
Вертикальные дымоходы
Горизонтальные дымоходы
Горизонтальный вариант позволяет лучше обогревать нижнюю часть печи, однако существенно возрастает слой сажи на стенках.
Ещё один любопытный момент. Конструкторы шведки отказались от арочных перекрытий сводов, заменив их плоскими перекрытиями стального проката.
Арочное перекрытие, например, в русской печи – сложный конструктивный элемент, от которого отказались в шведке
Несмотря на то, что коэффициенты температурного расширения кирпича и стали существенно различаются, в этом случае подобное решение посчитали оправданным по следующим причинам:
Совместная эксплуатация столь разных материалов оказалась возможной в случае качественного разделения их растворным швом ≥ 6 мм.
Требования к печному отоплению
Традиционная конструкция печи Традиционная печь представляет собой конструкцию из кирпича, в которой есть топка, зольник и дымоотводная система. Последняя играла немаловажную роль, так как нагрев дома происходил за счет теплоты угарных газов, которые проходили по сложной системе каналов.
Однако для домов с большой площадью такая схема не эффективна. Поэтому предпочитают делать водяное отопление от печки своими руками. Для этого в топку устанавливают теплообменник для нагрева теплоносителя – воды, воздуха или для генерации пара. Такая схема позволит повысить КПД отопления и значительно увеличить площадь обогрева в доме.
- Рекомендуется располагать печь не с несущей стеной, чтобы можно было обустроить систему дымоходных каналов;
- Материал изготовления пола и стен в районе печи должны быть не горючими;
- Обязательная установка защитной дверцы в поддувало и топку;
- Составление графика очистки дымохода от сажи и копоти. Эта процедура должна проводиться не реже 1 раза в 2 месяца и перед каждым отопительным сезоном.
Как построить печку с водяным отоплением своими руками? Сначала необходимо выбрать оптимальную конструкцию, которая будет отвечать требованиям конкретного дома. Существует множество схем постройки – от самых простых конструкций до сложных с лежаками и духовыми шкафами.
