Как сделать нижнюю обвязку для каркасного дома?

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента, сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Подготовительные работы

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь.

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Обвязка каркасного дома является связующим элементом здания на столбчатом либо свайном фундаменте. Роль нижней обвязки заключается в обеспечении соединения частей конструкции фундамента между собой, а также крепления основания и стен. Верхняя обвязка объединяет в одно целое стены и перегородки здания, а также равномерно распределяет нагрузку от крыши.

Укладка и соединение обвязки

После того, как гидроизоляция уложена и выровнена, приступают к укладке подготовленного материала для обвязки.

Важно! Если используется связка досок, то ее укладывают на ребро. Так, чтобы соединение между досками находилось в вертикальной плоскости. Начинать обвязку нужно с наметки углов будущего здания

Принимают некоторую точку за первый внешний угол объекта и отмечают ее (лучше всего вбить гвоздь), далее таким же образом отмечают все остальные углы. После выполнения этого этапа нужно проверить прямоту углов (можно использовать треугольник плотника)

Начинать обвязку нужно с наметки углов будущего здания. Принимают некоторую точку за первый внешний угол объекта и отмечают ее (лучше всего вбить гвоздь), далее таким же образом отмечают все остальные углы. После выполнения этого этапа нужно проверить прямоту углов (можно использовать треугольник плотника).

Следующим шагам будет выполнение одного из углов будущего объекта и укладка всех подготовленных брусьев (досок, бревен). Стыки следует прокладывать джутовой лентой.

На прямых участках обвязки элементы легче всего соединять между собой лобовым упором (по аналогии с угловым соединением в полдерева или в полулапу), не забывая использовать джутовую ленту в качестве прокладки.

Между собой элементы укладки можно скреплять металлическими уголками или скобами.

Так выглядит крепеж досок с помощью уголков

После укладки всех элементов нужно повторно проверить прямоту всех углов, а также горизонтальность конструкции по уровню.

Как уложенную нижнюю обвязку прикрепить к фундаменту? Возможно несколько вариантов:

• Анкерное соединение – болты должны быть предварительно вмонтированы в фундамент, в элементе нижней обвязки отверстие под болт высверливается на этапе укладки и подгонке элемента. Анкерные болты должны быть в каждом столбе, на который укладывается обвязка, или по всему периметру ленты – при ленточном фундаменте.
• Соединение гвоздями – гвозди вбиваются в места, где в фундамент вмурованы пробки из древесины.
• Соединение с помощью клиньевых болтов – наиболее крепкий метод соединения.

После закрепления обвязки опять нужно проверить ее горизонтальность по уровню и можно приступать к выполнению отверстий под напольные и стеновые лаги.

Как я строил первый «венец» дома?

Раскладку досок я делал примерно также как выше показал на видео. Разница лишь в том, что длина их была недостаточна (7х8 дом то…), пришлось рассчитывать расстояния так, чтобы стыки приходились на покрышки фундамента (как сделать такой фундамент я ), и имели разбежку в разные стороны.

Размеры доски которую я применял стандартные: четыре и шесть метров длиной, пять сантиметров толщиной. Ширина плахи 20 сантиметров. Применялась лиственница, поэтому пакет набранный из таких досок обладает очень высокой прочностью.

Собирал коробку на покрышках, промерял все расстояния, когда была собрана своеобразная «восьмерка» — выровнял диагонали. После выравнивания завершил собирать обвязку прибивая доски одну за одной.

После сборки обвязки наступил этап выравнивания. Выгонял горизонт я с помощью лазерного нивелира ADA. Подкладывая под обвязку обрезки, добился практически полного горизонта. Отклонение составило не более 0,5 см по периметру.

Ширина доски, как и полагается, значительно играла, поэтому пришлось походить по всей обвязке с рубанком электрическим, это того стоило, плоскость получилась очень удобной для продолжения строительства.

Когда обвязка была собрана я прошелся с дрелью и насверлил отверстий. Затем болтами стянул все доски обвязки. Думаю, это была не обязательная процедура, доски проколочены довольно часто, но, как говорится, запас карман не тянет.

На фото видно, как выглядят у меня некоторые узлы, которые удалось сфотографировать, дом то отстроен уже. Там, где фото без дома, спасибо Алексею.

Дизайн-проект и чертеж дома

Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-проект каркасного дома. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи. Для фундамента, стропильной системы и каркаса стен они просто необходимы.

Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.

Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.

Возможные проблемы

Самая распространенная проблема – это нарушенная геометрия фундамента. Основание находится не на горизонтальной линии, а под небольшим наклоном (или вообще «идет» волной).

Как результат – при обвязывании одна или несколько стен не могут «опереться» на фундамент. Решить эту проблему после того, как фундамент уже застыл, будет непросто и недешево. Легче всего избежать ее, правильно рассчитав и выполнив заливку основания.

Другая проблема – снижение несущей нагрузки, которую могут выдержать обвязочные брусья. Чтобы этого снижения не произошло, отверстия под крепления надо высверливать строго по размеру, не шире и не глубже. В этом поможет точная разметка, нанесенная с аккуратностью.

А чтобы брусья или доски, использующеся для обвязывания, не потрескались при работе – нужно тщательно их высушить

Также важно учитывать геометрию строящегося дома и особенности участка (ровная почва или склон, насколько устойчивый грунт)

Требования к применяемым материалам

Чтобы быть уверенными в том, что приобрели действительно качественную продукцию, необходимо предварительно узнать, каким показателям она должна соответствовать. Обычно ко всем пиломатериалам, используемым при строительстве домов, требования одинаковые, и заключаются они в следующем:

• нужно приобретать только хорошо высушенные бруски и доски, так как изделия, содержащие в себе влагу, могут быть подвергнуты деформации после оказания на них давления другими частями постройки;
• только что приобретенные материалы необходимо разложить под открытым воздухом для акклиматизации, предварительно накрыв их полиэтиленовой пленкой;
• чтобы коррозия не повредила металлические детали соединительных элементов, их нужно перед монтажом обработать антикоррозийным препаратом или нанести слой краски.

Если материалы соответствуют описанным выше требованиям, то можно спокойно приступать к проведению остальных этапов работы.

Как подготовить фундамент

Чтобы обвязка фундамента была выполнена надлежащим образом, нужно сначала подготовить основание дома к работе. Такая подготовка состоит из следующих шагов:

1. Измерить геометрию фундамента, используя лазер или строительный треугольник. Допускается перепад высоты 1 см или меньше. Если перепад значительно больше, то надо исправить неровности цементом перед обвязкой.
2. Измерить углы. В идеале – каждый угол должен быть 90°. Любые изменения сильно усложняют процесс обвязывания.
3. Проложить поверх фундамента гидроизоляцию. Поскольку на обвязку тоже будет укладываться водонепроницаемый материал – на данном этапе хватит 1 слоя рубероида, прикрепленного мастикой.
4. Необязательно, но можно положить на рубероид еще и тонкий слой утеплителя. Так принято делать в Финляндии и Северной Америке.

Обвязка дома будет проведена более надежно, если еще при заливке фундамента втопить в нее крепежи (вышеупомянутые деревянные пробки или анкерные болты).

Шаг между ними должен быть от 1,5 до 1,8 м. Но это необязательно – можно аккуратно высверлить отверстия в уже затвердевшем фундаменте.

Нижняя обвязка из доски 50х150. Обвязка и половые лаги в каркасном доме

1. В случае применения бруса используют не строганный пиломатериал различного сечения (150х150мм, 200х150мм, 200х200мм). Этот пиломатериал имеет строгие размеры, его проще монтировать, а значительное по размерам сечение обеспечивает стойкую к нагрузкам опору. В то же время, он подвержен растрескиванию и короблению.
2. В обвязке из досок такие дефекты в значительной мере предотвращаются. Сплоченная доска хорошо выдерживает нагрузки с течением времени и обеспечивает хорошую плоскость, процесс усушки компенсируется многослойностью конструкции. Доска подходит также различного сечения (150х50мм, 200х50мм).
3. Применение бревна в качестве материала для обвязки уменьшает затраты, бревно выдерживает значительные нагрузки, а большая масса способствует повышению устойчивости и надежности всей конструкции. Минусами являются неправильная геометрия, сложность монтажа и крепления на фундаменте. Данный вид обвязки практически не применяется.

1. предварительно на элементы фундамента укладывается гидроизоляция;
2. брус (доска) должен быть откалиброван с большой точностью и подобран по размеру;
3. обязательна обработка антисептиками для исключения процесса гниения материала;
4. обвязка должна иметь строго горизонтальную плоскость для исключения неравномерности нагрузки;

Соединения бруса обвязки

Брус скрепляется по длине и углам в соответствии с технологией. Ее соблюдение гарантирует надёжность и долгий срок службы обвязки.

Способы крепления обвязки из бруса:

• «Коренной шип» используется для соединения по углам;
• «В лапу» брус скрепляется по длине;
• «В полдерева» производится фиксация углов;
• «Встык» — аналогично с предыдущим.

Выпилы для крепления бруса выполняются различными способами. Можно применять ножовку по дереву, плотницкий топор, бензопилу.

Работы выполняются следующим образом:

• Наносится разметка по горизонтали и вертикали в соответствии с необходимыми размерами вырубки. Ширина горизонтального выпила должна быть равна его стороне. Глубина составляет половину вертикальной части бруса. К примеру, если сторона бруса равна ста миллиметрам, значит требуется выполнить выпил на 100 миллиметров по горизонтали и 50 по вертикали;
• Выпиливание начинаются по вертикальной разметке с двух стороны. В конечном итоге получится выпил, имеющий ровные плоскости и позволяющий качественно соединить брус.

Как сделать своими руками?

Если используется наборный брус (сколоченные доски) размером 50х150 или 50х200 см, то работы выполняются следующим образом:

1. Составляем детальный план обвязки.
2. Выполняем сборку нижней обвязки, начиная с периметра. Пиломатериал необходимо запилить согласно плану обвязки. Торцы соединяются при помощи гвоздей.
3. После того, как крайние доски были уложены, проверяем соответствие всех размеров, включая диагональные.
4. Выполняем набор оставшихся досок. Каждый элемент необходимо выпиливать согласно размерами и торцевать в «своем» узле. Соединение досок также осуществляется с помощью обычных гвоздей.
5. Стягиваем доски шпильками. Это придаст большую прочность.
6. Выполняем крепеж обвязки к оголовку сваи. На этом этапе применяем в качестве крепежных элементов анкерные болты (подойдут и резьбовые шпильки).

Работу можно выполнить самостоятельно или пригласить специалистов.

Каркасный дом шаг за шагом: нижняя обвязка и перекрытие.

Многие из тех, кто задумывается о строительстве каркасного дома не знают с чего начать строительство, как продолжить и чем закончить… В связи с этим мы решили посвятить этой теме, ряд статей-инструкций с обзором основных моментов строительства и узлов конструкции каркаса на примере небольшого проекта каркасного дома 6х6м. Итак, каркасный дом своими руками шаг за шагом…

Часть 1: Нижняя обвязка. Перекрытие первого этажа.

Как театр начинается с вешалки, так и строительство дома начинается с фундамента. В случае нашего примера – это стандартный, ленточный фундамент. В фундаментной ленте должны быть предусмотрены продухи со всех сторон, в том числе и во внутренних перемычках, для свободной циркуляции воздуха и вентиляции подпольного пространства.

Площадь продухов должна быть не менее 1/250м2 площади фундаментной ленты, выступающей над грунтом. Перед сборкой каркаса, на фундаментную ленту (или винтовые сваи), следует уложить слой гидроизоляции, — обычно для этих целей используют рубероид, уложенный в два слоя, как самый доступный и недорогой вариант.

Обвязка фундамента в каркасном доме

Далее укладывается нижняя обвязка. В случае ленточного фундамента она выполняется из доски сечением 150х50мм, уложенной в два слоя. Балки обвязки следует тщательно обработать антисептиком для защиты от гнили и грибка. Так как в случае ленточного фундамента данные балки не несут нагрузки, то часто можно услышать вопрос «Почему доски обвязки укладываются в два слоя?». Нижняя доска находится в крайне неблагоприятных условиях, и даже не смотря на тщательную обработку, всегда есть риск того, что со временем потребуется ее полная или частичная замена. В этом случае, замену произвести будет гораздо проще, подбив клинья и выпилив поврежденную часть. Обвязку обязательно закрепляют при помощи анкеров к ленте, по углам, в местах пересечения лежней, и по длине лежень крепят анкерами к ленте с шагом 1-1,5м.

Сборку нижнего перекрытия начинают с установки внешних (фасадных) досок периметра, закрепляя их в вертикальном положении гвоздями 50-70мм. к нижней обвязке, забивая гвозди в нижней части доски, под углом 45-60г. так, чтобы гвоздь проходя через фасадную доску крепил ее к обвязке.

Нижнее перекрытие каркасного дома

После установки внешнего периметра обвязки, начинают устанавливать лаги пола, согласно плану перекрытия, где шаг лаг рассчитан в зависимости от пролетов и нагрузки

Здесь следует обратить внимание на следующий момент: с целью экономии времени к лагам перекрытия снизу можно закрепить опорные доски для последующего настила «черного» пола. Обычно они выполняются из так называемой «дюймовки», доски сечением 25х100мм. Лаги фиксируют в вертикально установленном положении и крепят их в торец, через фасадную доску гвоздями 90-120мм, а в середине к нижней обвязке, направляя гвоздь под углом так, чтобы он прошивал лагу в нижней части и крепил ее к обвязке

Лаги фиксируют в вертикально установленном положении и крепят их в торец, через фасадную доску гвоздями 90-120мм, а в середине к нижней обвязке, направляя гвоздь под углом так, чтобы он прошивал лагу в нижней части и крепил ее к обвязке.

Фундамент, обвязка и нижнее перекрытие в сборе

Последними монтируются распорки-мосты, или как их еще стали назвать в последнее время «бриджинги». Распорки крепятся исключительно на гвозди, и желательно в одну линию, никаких специальных подвесов или уголков для их крепления использовать не следует. В случае с установкой распорок в линию, техника их крепления следующая: так как с одной стороны доступа к торцу через лагу нет, то с этой стороны мост крепится к лаге гвоздями, забиваемыми под углом, с двух сторон. С другой стороны мост закрепляется в торец через лагу, после чего с обратной стороны забиваются еще два гвоздя.

Подробнее о технике монтажа распорок написано в посвященной этому статье. Количество необходимых распорок определяется пролетом и проектом перекрытия.

Часто после сборки нижнего перекрытия (особенно если использовалась доска естественной влажности) перекрытие получается неровным. В этом случае используя рубанок можно снять выступающие 3-5мм. для того, чтобы вывести перекрытие в «ноль» по всей площади.

Типы материалов для нижней обвязки

Нижняя обвязка практически всегда выполняется из дерева. Иногда первая обвязка фундамента делается металлической.

Но для каркасных домов это не подходит – слишком большой вес и нагрузка на фундамент, который у «каркасников» обычно достаточно легкий. Поэтому стоит рассмотреть только деревянные пиломатериалы.

Брус

Для начала разберем, как сделать обвязку из бруса, ведь это самый популярный тип. Важную роль играет сечение, которое имеет обвязочный брус (в миллиметрах).

Чтобы сделать обвязку, обычно выбирают сечение бруса 150х150 – нижняя обвязка выходит достаточно прочной даже для двухэтажного каркасного дома.

Иногда повышают до 200х200, чтобы добавить дополнительной устойчивости. А вот использование в обвязке бруса 100х100 не рекомендовано даже в одноэтажных постройках – он недостаточно «вынослив».

Готовясь сделать обвязку из бруса, стоит учитывать его главный недостаток. Материал трескается, если испытывает неравномерную нагрузку (или когда он не полностью высушен). Поэтому обвязывать надо равномерно, чтобы результат был долговечным и надежным.

Обвязка брусом может выполняться из 2 типов бруса:

• клееного (более прочный и крепкий);
• цельного (более дешевый).

При частном строительстве чаще применяют именно цельный брус. Его «мощностей» вполне хватает. Но если возводится двухэтажный дом с полноценным вторым этажом (не мансардой) – лучше отдать предпочтение клееному.

Доска

Обвязка из досок не уступает по прочности брусовой. Обычно выполняется обвязка каркасного дома из доски 150 мм в ширину, а высота варьируется от 75 до 100 мм. Строгих требований к сечению доски нет.

Из достоинств – доски менее подвержены деформации, чем брус, а усушка происходит очень равномерно. Но схема обвязки досками несколько сложнее, и из-за «неквадратной» формы многие опасаются работать с этим материалом, не зная, как его правильно собирать.

Бревно

Нижняя обвязка бревном – еще один недорогой тип, подходящий для каркасного дома. Обвязка фундамента бревнами предпочтительна из-за того, что этот материал хорошо выдерживает:

• нагрузку;
• атмосферные явления;
• перепады температур.

Ощутимый же недостаток – высокая сложность монтажа. Особенно трудно сконструировать узлы нижней обвязки, ведь из-за округлой формы и неправильного сечения бревна приходится намного тщательнее прикреплять к фундаменту. Без специальных навыков справиться с этой работой в одиночку бывает очень затруднительно.

Готовность фундамента

К моменту начала работ по возведению стен работы по строительству нулевого цикла должны быть полностью завершены. Это значит, что:

• фундамент возведен, бетон или кладочный раствор набрали проектную прочность;
• отвод подземных вод осуществлен, устройство дренажных систем выполнено;
• закончены работы по гидроизоляции подземной части здания;
• выполнена защита металлических конструкций от коррозии;
• земляные работы снаружи и внутри основания окончены;
• горизонтальность верхней плоскости соблюдена и выверена.

Если в процессе строительства фундамента было выявлено отклонение по высоте, то его необходимо ликвидировать выравнивающей стяжкой. В случае обустройства нижней обвязки каркасного дома на ленточном фундаменте, по всему периметру в него должны быть вживлены специальные анкера с резьбой. Расстояние между ними не может быть меньше определенного проектом и обязательное наличие в углах дома, а также в точках сопряжения с перегородками.

Технология монтирования каркаса из бруса

Инструменты для монтирования каркаса из бруса.

В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.

Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:

• брус;
• анкерные болты;
• утеплитель;
• гидроизоляционный материал;
• антисептические средства для дерева;
• строительный уровень, отвес;
• плотницкие инструменты;
• кронштейны, уголки.

Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.

Обработка может быть выполнена на любом этапе строительства.

Поэтапная сборка каркаса из бруса

Каркас условно состоит из следующих элементов:

• верхней и нижней обвязки;
• стоек;
• укосин, придающих жесткость конструкции;
• специальных элементов, которые необходимы для устройства дверных и оконных проемов.

Сборка каркаса состоит из следующих этапов:

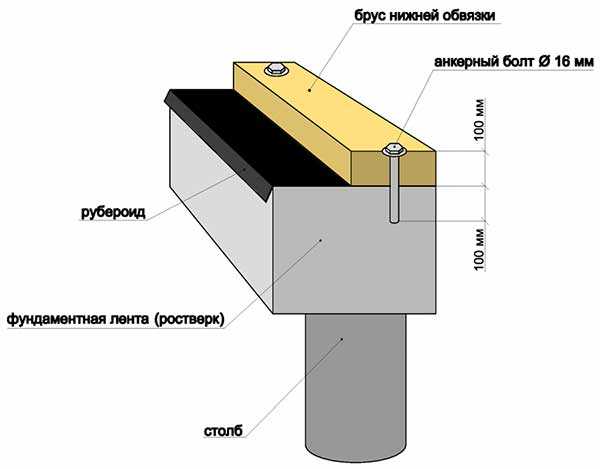

Схема укладки бруса на фундамент.

1. Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
2. Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
3. Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.
4. По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
5. Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
6. Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
7. При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
8. При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
9. Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.
10. На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
    • вырубка;
    • уголки;
    • кронштейны.
11. Аналогично потолочным балкам монтируются лаги для пола.
12. Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.

При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.

Установка нижней обвязки своими руками

После того как фундамент залит, закуплены все необходимые материалы и подготовлены инструменты, можно переходить к обвязочным работам:

1. Нужно проверить основание на наличие неровностей. Если таковые имеются, необходимо их устранить, для чего нужно использовать цементный раствор. Допускаются неровности до 3 сантиметров, если они не превышают этого значения – значит, можно их не исправлять;
2. Укладывается гидроизоляционный слой с помощью рубероида и мастики (мастика служит “клеем” для рубероида). Слой защитит основание и каркас дома от попадания влаги;
3. Процесс обвязывания начинается с углов основания (фундамента). Выполняется сборка конструкции для первого угла, от которого и будет начинаться вся обвязка. Правильность выполнения работы можно проверить при помощи обыкновенного строительного треугольника;
4. Начинается укладка досок. Стыки на углах укладываются при помощи выборки либо “лапу”, либо в “пол дерева” (это наиболее распространённые варианты). Все диагонали и угловые стороны должны быть выведены идеально ровно перед креплением основных узлов конструкции. Фиксировать их можно с помощью обычных гвоздей, размер которых (имеется в виду забивная часть крепежей) должен составлять не менее 150 миллиметров, расстояние до кромки должно быть от 2 сантиметров и более.

   Схема крепления стен каркасного дома к полу

Перед монтажом нижней обвязки нужно сделать гидроизоляцию фундамента.

Наружная отделка стен.

Поверх ветрозащиты
горизонтально гвоздями
к стойкам прибивается обрешетка из
доски 20х90. По обрешетке монтируется
вент. фасад из прямого
планкена шириной 100 мм с зазором
5 мм на саморезах
или на скрытом креплении.
Идеальный вариант использовать планкен не из обычной сухой
древесины, а из термированной. Либо выбрать планкен не из сосны, а
из лиственницы.

В качестве откоса окон (а также в качестве четверти для упора в неё
окон) в проём окна по периметру прибивается доска толщиной 40 мм).

Отделка цоколя рейкой 20х40(Н) мм с зазором 10 мм.

На задней стене домика целесообразно вместо дерева использовать
отделку из того же профлиста
(или клик-фальца), что и на кровле:

Финишное покрытие фасада в 2 цвета:

светлый (всё, что на
картинке показано бежевым цветом) —

фасадным маслом с воском.

тёмный (откосы и рамы окон,
косоуры лестницы, рейки цоколя) — краска в цвет кровли (антрацит RAL
7016).
