Нижняя обвязка (обвязка фундамента) каркасного дома

Правила соединения верхней обвязки

Верхняя обвязка встык

Одним из вопросов, который приходится решать застройщикам, является выбор способа соединения горизонтальных деталей каркаса.

Существуют следующие способы стыковки стоек и обвязки:

• Встык. Опоры соединяются торцами и пробиваются к ним длинными гвоздями. Вариант простой, быстрый, но рассчитан только на вертикальные напряжения.
• 45-градусный стык. Края досок подрезаются под углом и стыкуются. Затем через оба фрагмента делаются сквозные проходы саморезами или гвоздями. Применение четырех и более метизов позволяет достичь практически монолитного сопряжения.
• В пол-дерева. В брусе делаются горизонтальные пропилы на половину его толщины и глубиной 40-50 см. Затем удаляются излишки с верхнего и нижнего фрагмента, делается накладка и фиксация метизами.

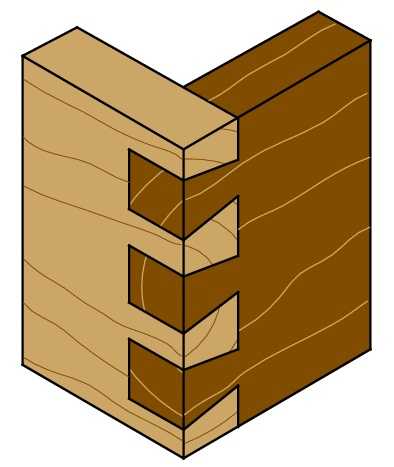

• Шип-паз. Способ аналогичен описанному выше. Разница в том, что делается несколько пропилов, в результате с каждой стороны образуется гребенка. Фиксация надежная, плотная, но требует времени и приложения усилий.

Выбор способа соединения производится исходя из места его расположения. Чем больше оно будет нести давления, тем прочнее выбирается стыковка.

Узлы соединения

Назначение обвязки — укрепить каркас, соединить крышу и фундамент, а также придать прочности конструкции. Нижний и верхний узлы выполняют разные задачи, но имеют одинаковый принцип монтажа

Вспомогательными элементами, на которые следует обратить равное внимание, являются углы стены и строительная система

Нижняя обвязка

Нижняя обвязка домика — ростверк

Система предназначена для усиления здания внизу. Обвязка равномерно распределяет нагрузку по периметру. Это такая же неотъемлемая часть основы сетки. В этом случае не имеет значения технология изготовления фундамента — во всех случаях используется крепеж.

Нюансы верхней обвязки

Монтируется на вертикальные опоры после крепления угловых стоек. При длине постройки более 6 м промежуточные столбы устанавливают по центру стены. После этих работ укладывается верхняя обвязка и фиксируются банты. Далее следует установка остальных подкосов. По завершении временный носитель удаляется.

Если вы используете пучок досок, уложите их вместе, используя гвозди разной длины.

Угол стены и строительная система

Верхний дворец деревянного дома

Угловые стыки в деревянном доме — это места максимальных потерь тепла. Именно на этих участках скапливается конденсат. Утепление углов — приоритетная задача, поэтому при сборке каркаса нужно провести соответствующие работы.

Формирование угла стены осуществляется по следующей схеме:

1. расположите планки крепления с внешней стороны вертикальной балки;
2. уголки расположите сбоку;
3. закрепите соединения.

Помимо уголков в строительной системе есть виды крепежа:

• В верхней обвязке необходимо соединить потолки, грядки, стойки на фронтонах.
• Крепление внутренних стоек к балке и коньку.
• Стойки привязные (балочные опоры).
• Элементы крепления ригеля к наклонным балкам.
• Узлы для реек.

Элементы крепятся уголками или гвоздями, если части системы накладываются друг на друга.

Доски, используемые для обвязки, должны быть стандартными и одного размера. Стандартные параметры: 380х1400 см или 380х1000 см.

Узлы соединения нижней обвязки

Нижняя обвязка каркасного дома  представляет собой раму из деревянного бруса или сколоченных между собой нескольких досок, которая укладывается поверх свайно-винтового фундамента. На бетонный фундамент под нижнюю обвязку кладут так называемые лежни – доски. Они выполняют главную функцию – выравнивают фундамент и скрывают те огрехи, которые могли быть допущены при его заливке.

Лежни крепятся к бетонному фундаменту с помощью анкеров. Места монтажа располагают на расстоянии не больше 0,5 мм. При этом анкерами крепят как минимум – концы балок.

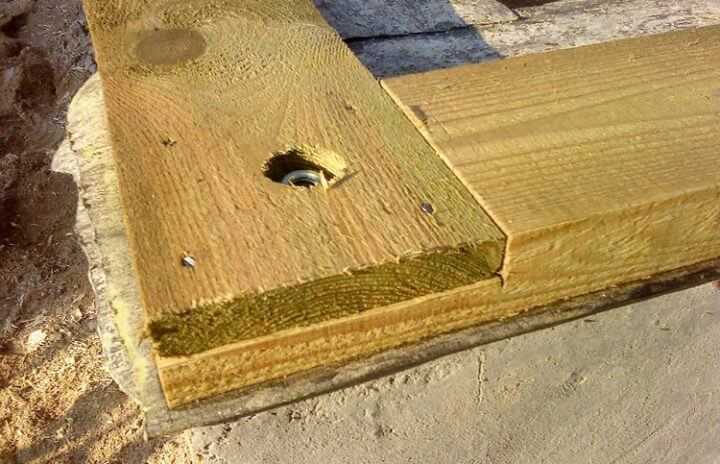

Соединение лежня с бетонным фундаментом.

Для установки анкеров сверлят отверстия определённой глубины. Они проходят сквозь доску и углубляются в толщу бетонного фундамента. Глубина сверления и заколачивания анкера определяется высотой стены дома и конструкцией фундамента. Для традиционных 2,5-3 м каркасной стены на бетонном основании глубина опускания анкера в бетон составляет 15-20 см.

Второй вариант монтажа анкеров – бетонировать анкерные шпильки в процессе заливки фундамента. При литье бетонной плиты или ленты в заданных местах в толщу незастывшего бетона вставляют полые конусы с внутренней резьбой. После застывания бетона в эти удлинённые конусовидные шпильки вкручивают анкера.

Особенности анкерного соединения

• Отверстия в брусе сверлят больше на 2-3 мм, чем диаметр анкерной шпильки.
• Под головки анкерных болтов можно положить широкие шайбы, чтобы увеличить площадь их контакта с деревянной поверхностью, и повысить прочность крепёжного соединения.

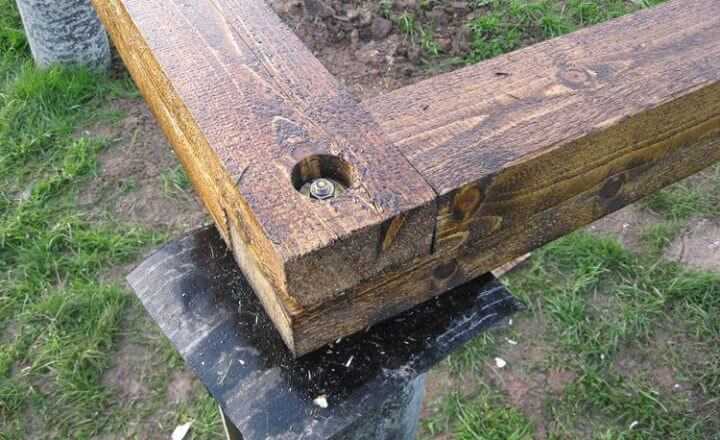

Анкерное крепление нижней обвязки.

Перед фиксацией проводят обязательную гидроизоляцию – на бетон кладут рубероид или покрывают его поверхность специальным водостойким составом, мастикой. После монтажа проверяют горизонт. Отклонения от горизонтального уровня допускаются в размерах не больше 0,5° на 3 м.

Узел нижней обвязки на столбчатом фундаменте

Описанное выше крепление конструктивных узлов каркасного дома используется на ленточных и плитных фундаментах. Для столбчатых оснований применяют другую схему:

• Для удобства крепления верхняя часть столбчатых опор должна иметь плоский горизонтальный оголовник с отверстиями.
• Поверх оголовника кладут деревянные балки, которые выполняют функцию ростверка.
• В балках просверливают углубления необходимой глубины.
• Их сверлят под имеющимися в оголовнике отверстиями. Фиксируют балку болтами или шурупами.

Обвязка из строенной доски на свайном фундаменте.

На заметку
Крепить брус к фундаменту необходимо обязательно. Мелкозаглубленные ленты и плиты подвержены значительным подвижкам при замерзании. Надёжное соединение лежней и нижней обвязки обеспечивает надёжность и долговечность всего строения.

Укладка обвязки на свайный (винтовой) фундамент

Сначала нужно проверить горизонтальность фундамента. Если какие-то сваи оказались выше уровня их заглубляют или отрезают лишнее. При небольшой разнице проще сделать вырез в брусе. На низкие опоры в процессе монтажа подкладываются прокладки. Протянув между сваями бечёвку, проверяется ровность их установки и прямоугольность фундамента.

Затем подготавливаются оголовки. Если сваи выступают над землёй более чем на 0,5 м, к ним привариваются металлические пластины с отверстиями для крепления бруса. При низком расположении опор применяются оголовки, изготовленные из отрезков трубы с большим, чем у свай диаметром. К ним привариваются пластины усиленные косынками.

На прямых участках удобней использовать П-образные оголовки, сделанные из швеллера. Брус укладывается внутрь и крепится саморезами через отверстия в боковых стенках. Однако на угловых опорах придётся установить пластинчатые оголовки или приварить согнутые под прямым углом пластины. Ставить их нужно снаружи обвязки.

В зависимости от способа соединения брусьев подготавливаются их концы. После укладки гидроизоляции обвязка свайного фундамента брусом начинается с угла:

• укладывают два смежных бруса, затем остальные;
• после соединения всех элементов ещё раз проверяется горизонтальность и прямоугольность обвязки, при необходимости производится корректировка;
• закрепляют брусья на оголовках, сначала по углам.

Виды угловых соединений

Существует два основных типа соединений в углах строения:

• Крепление углов «в чашу»
  («в обло», «в курдюк», в «охряп»). В этом случае, за территорией соединения остается некоторая часть материала. Наглядным примером может послужить угол обычного сруба, где при пересечении концы брусьев находятся снаружи строения.
• Крепление углов «в лапу»
  («встык», «сковороднем», на коренном шипе»). Здесь угол ровный, под 90 градусов, без остатка материала.

Это два конститутивных метода, от которых зависит правильная геометрия постройки. Самих видов соединений несколько больше. Рассмотрим основные.

Соединение углов «в чашу»

Выполняется за счет замочных пазов
. В зависимости от конструктивных особенностей возводимого объекта, крепление бруса между собой таким методом может быть трех видов.

Одностороннее . С одной стороны на месте соединения древесины специальными инструментами выбирается замковый паз. Получается одностороннее замковое крепление. Это самый простой и надежный способ.	Двустороннее . Этот вариант сложнее. Пропил древесины проводится с двух противоположных сторон. В процессе монтажа образуется двустороннее замковое крепление – надежное и прочное.	Четырехстороннее . Обычно выполняется в заводских условиях. Паз выпиливается со всех сторон бруса. Благодаря таким пазам, постройка дома упрощается, материал ложится ровно и просто, как конструктор.

Другие разновидности крепления бруса в углах

Брус имеет ровную квадратную или прямоугольную форму. Работать с ним легче и вариантов соединения огромное количество:

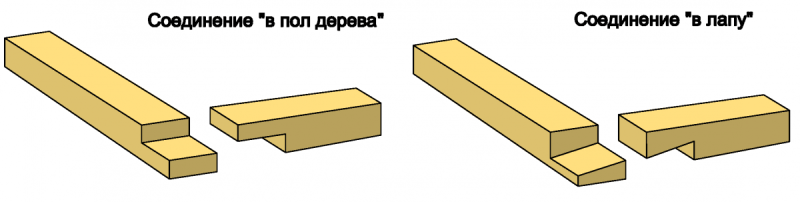

«В полдерева» . Название метода подразумевает в процессе работы пропил половины ширины данного пиломатериала. При сборке конструкции применяют нагели. Для более прочного совмещения угла и теплоемкости можно добавлять шпонки в стыки брусьев.	«Встык» . Простой способ, но требует дополнительной изоляции в месте сочленения заготовок.Есть вероятность попадания влаги внутрь дома и большой потери тепла. Так как углы зачастую подвержены нагрузкам, проводится их фиксация при помощи пластин или скоб. Подходит для постройки нежилых объектов.

Другое название – «теплый угол» . Самый эффективный тип в плане теплоемкости и надежности крепления. Хитрость заключается в том, что в одном брусе выбирается паз, а во втором выпиливается шип, который подходит размерами под паз. При монтаже, в паз укладывают утеплитель. Для прочности здания в ряды забиваются круглые деревянные нагели. В разных вариациях нередко скрепляют брус шпонками.	Метод углового соединения – «ласточкин хвост» . Считается самым прочным крепежом из всех подобных видов. По технологии очень схож с предыдущим. Характерным отличием является трапециевидная форма паза и шипа. Благодаря такой форме увеличивается площадь зоны контакта брусьев, угловые стыки становятся более жесткими и плотными.

Возможные проблемы

Самая распространенная проблема – это нарушенная геометрия фундамента. Основание находится не на горизонтальной линии, а под небольшим наклоном (или вообще «идет» волной).

Как результат – при обвязывании одна или несколько стен не могут «опереться» на фундамент. Решить эту проблему после того, как фундамент уже застыл, будет непросто и недешево. Легче всего избежать ее, правильно рассчитав и выполнив заливку основания.

Другая проблема – снижение несущей нагрузки, которую могут выдержать обвязочные брусья. Чтобы этого снижения не произошло, отверстия под крепления надо высверливать строго по размеру, не шире и не глубже. В этом поможет точная разметка, нанесенная с аккуратностью.

А чтобы брусья или доски, использующеся для обвязывания, не потрескались при работе – нужно тщательно их высушить

Также важно учитывать геометрию строящегося дома и особенности участка (ровная почва или склон, насколько устойчивый грунт)

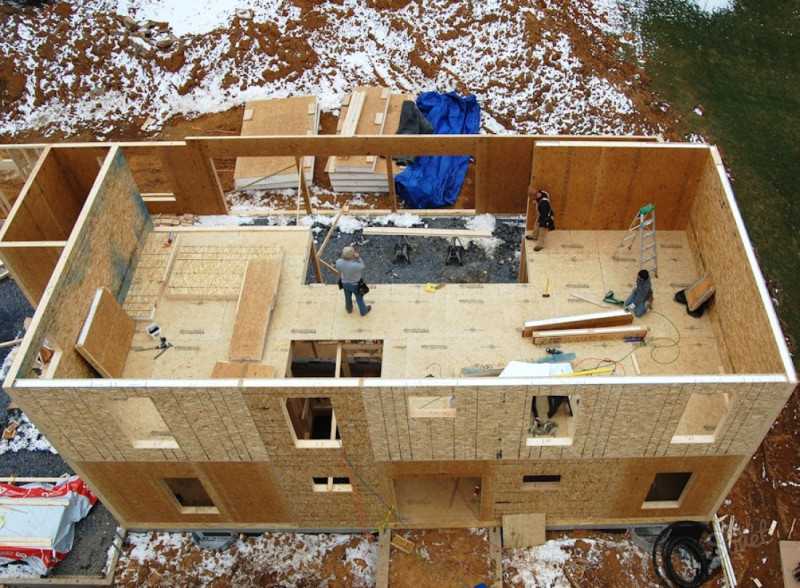

Канадские и финские способы

И метод сборки домов имеет много общего, однако есть и некоторые различия строительства. Что общего имеют эти методы?

1. Использование более современных материалов для каркаса. Несмотря на то, что эти дома в своей основе имеют деревянные элементы, они имеют более длительный срок эксплуатации по сравнению с русским домом. Причиной является использование клееного бруса. Он на порядок дороже, однако такие его качества, как отсутствие деформации даже через несколько десятков лет и повышенная прочность, сделали его предпочтительным для канадского и финского жилья.
2. Если рассматривать пошаговую инструкцию сборки каркасного здания, то после фундамента в финском и канадском коттедже собирают пол. В русском варианте собираются первоначально стены, этим также отличается метод.

Различие канадского и финского дома состоит в первую очередь в технологии. Финский дом собирают так:

• делают фундамент
• этап строительства пола
• горизонтально на ровной поверхности отдельно сделают каркас стены
• утепляют ее в горизонтальном положении минеральной ватой, гидроизолируют, укладывают мембрану для пароизоляции и с обеих сторон закрывают листами осб-3
• укладывают обвязку
• устанавливают готовую стену
• после установки таким образом 4 стен, вся конструкция скрепляется внешней обвязкой

При строительстве канадского дома технология усовершенствовалась до использования панелей или СИП-панелей. Они представляют собой утеплитель на основе пенополистирола, который толстым слоем (минимум 15 см) нанесен между плитами ОСБ. Пенополистирол не боится влаги, являясь «родственником» пенопласта, поэтому гидроизоляция не производится. Так же этот материал не впитывает в себя влагу, а значит и пароизоляция также не нужна. СИП-панель представляет собой уже готовую стену, которую только следует подогнать под нужный размер, сделать окна и дверные проемы.

Раздельные опоры

Свайное исполнение раздельных точек контакта бревна с фундаментом дополняет процесс крепления бруса такими операциями:

• Устройство на стальных столбах П-образных оголовков для жесткого варианта, Т-образных для накладного типа;
• Сверление по разметке сквозных отверстий в брусе под стяжные болты (шпильки), прорезку пазов под накладные скобы;
• Затяжка резьбы с контролем горизонта и диагоналей;
• Окончательная фиксация уголками и скобами.

Легкие постройки на столбчатом фундаменте вполне могут обойтись без ростверка. Эту функцию возьмет на себя венец. Массивные двухэтажные здания требуют более жесткой обвязки в верхней части. Способ крепления бруса будет аналогичен монтажу на ленту, плиту.

Технология крепления сруба к фундаменту

Рисунок1. Крепление брусьев к фундаменту с помощью анкерных болтов.

Существуют различные методы крепления сруба и стоек, но предпочтительнее крепить элементы при помощи анкерных болтов.
Брус должен быть уложен на ростверк, заблаговременно проложенный рубероидом. Первый ряд сруба укладывается на предварительно уложенный рубероид, который не должен в течение долгого времени оставаться открытым, так как он может быть поврежден внешними воздействиями. Брус следует уложить на ростверк строго горизонтально, что проверяется уровнем. Любые неровности, которые превышают 1 см, должны быть устранены раствором. Крепеж нижних брусьев между собой следует производить при помощи выборки в углах каркаса. Существует пара отличных способов выборки, среди них: выборка в лапу и в полдерева.

Крепить брус к фундаменту следует при помощи гаек и анкерных шпилек, последние из которых должны быть забетонированы в фундаменте. Рекомендуется под гайки подкладывать широкие шайбы, что позволит увеличить площадь контакта дерева с гайкой. Если стены постройки будут не длинными, можно ограничиться 3 анкерными болтами на брус. Используя уровень, следует в обязательном порядке проверить все диагонали и углы каркаса.

После крепления брусьев к основанию, можно монтировать вертикальный каркас. Не забывайте, что перед началом работ брус должен просохнуть.

Перед началом монтажа первых венцов и стоек рекомендуется проверить, какова ширина фундамента и ровна ли его поверхность. После можно начать укладывать брусья, которые предварительно должны быть пропитаны антисептиком. Укладка бруса и стоек на фундамент производится параллельно со вставкой анкерных болтов в отверстия, просверленные в брусе. Отверстия в брусе нужно делать на 2 мм больше диаметра анкерных болтов. Рис. 1 иллюстрирует схему крепления первого ряда сруба.

После завершения крепления бруса к основанию постройки можно начинать монтировать вертикальные стойки, составляющие каркас.

Брус перед началом монтажа должен быть просушен, что поможет предотвратить его деформацию в ходе эксплуатации. Каркас получится более жестким и стойким к воздействию ветра и разным нагрузкам, если его укрепить по диагонали, используя специальные связи – раскосы. Обязательно необходимо удостоверится в том, что все вертикали и диагонали соответствуют размерам, что поможет вовремя устранить неровности каркаса.

Поможет снизить затраты при строительстве каркасного дома повторное использование материала. Так, доски, используемые для временной фиксации каркаса, можно порезать на нужные отрезки, устроив из них постоянные укосины. Временные распорки могут быть сделаны не из новых досок, а с применением подходящих частей опалубки. Вторичное использование материала можно запланировать заранее: это позволит отказаться от приобретения части пиломатериалов.

Хранить материал следует, защищая его от влаги и загрязнений. Не рекомендуется сжигать отходы пиломатериалов, которые были пропитаны антисептиком, они могут оказаться вредны для здоровья.

Схемы крепления бруса к основанию постройки

На рисунке представлены наиболее надежные схемы крепления между брусьями, которые используются при строительстве деревянных построек.

Строительные правила и нормы предполагают две схемы крепления бруса к фундаменту.

Первая схема предполагает жесткую фиксацию, которая основана на разборном либо неразборном соединении бруса и ростверка к фундаменту. Если крепить сруб таким образом, то его неподвижность будет обеспечена механическим креплением на базе фундаментных болтов либо хомутов.

Вторая схема, предполагающая крепление сруба фундаменту, накладная, которая основывается на укладке бруса, не соединенного с ростверком. Крепление в данном случае не предполагает неподвижность бруса, но под весом постройки нижний венец либо брус остается неподвижным.

В вопросе надежности первая схема монтажа выигрывает, так как гарантирует, что сруб или каркас жестко крепится к фундаменту. Однако в ряде случаев строительные организации и частные застройщики используют именно второй вариант крепления, так как он более прост в реализации. А значительная масса стен способна обеспечить неподвижность нижнего бруса (венца), что ничуть не хуже крепежного узла первой схемы.

Верхняя и нижняя обвязка каркасного дома: схемы

Обвязка в каркасном доме призвана обеспечить совместную работу основных несущих конструкций. Нижняя играет роль ростверка при столбчатом или свайном фундаменте, а верхняя обвязка индивидуального каркасного дома берет на себя функцию мауэрлата. Грамотный монтаж этих элементов обеспечить высокую надежность здания. Необходимо рассмотреть отдельно каждый вид.

Нижняя обвязка дома

Нижняя обвязка чаще всего представляет собой деревянный брус сечение 150 на 150 или 200 на 200 миллиметров. Размеры сечения можно подобрать расчетом, но они не должны быть меньше, чем толщина стен здания. Основная функция нижней обвязки – обеспечить совместную работу отдельностоящих опорных конструкций дома, поэтому при ленточном фундаменте она не нужна.

Ростверк может быть изготовлен также из металлопроката, но этому обычно препятствуют следующие моменты:

• большой собственный вес металлических элементов оказывает высокую нагрузку на фундаменты, что увеличивает их стоимость;
• сложность выполнения своими руками из-за большой массы изделий;
• высокая стоимость стали, по сравнению с нижней обвязки заключается в обеспечении совместной работы отдельностоящих опорных конструкций дома

К тому же, лучше всего не комбинировать дерево со стальными элементами из-за разницы в физических свойствах этих материалов.

Когда устройством обвязки можно пренебречь

В некоторых случаях устройство нижней обвязки в доме станет ненужным мероприятием. К этим вариантам можно отнести:

• устройство домов на ленточных фундаментах;
• строительство по канадско-американской технологии;
• каркасно-панельное строительство.

При возведении дома во втором случае применяются СИП-панели (сэндвич-панели). Система предполагает быструю сборку дома по типу конструктора. Минусом такой технологии является невозможность строительства дома своими руками.

Требования к обвязке

При производстве работ своими руками необходимо тщательно контролировать следующие моменты:

Схема гидроизоляции при креплении бруса к фундаменту

• качество пиломатериала (для несущих конструкций применяется древесина хвойных пород первого или второго сорта, влажность по нормативным документам должна составлять 12%);
• соблюдение геометрических размеров;
• надежное соединение всех элементов обвязки, в том числе качественное закрепление к элементам фундамента;
• надежная гидроизоляция в местах крепления обвязки к бетонным или металлическим фундаментам;
• обязательная обработка антипиренами (противопожарными составами) и антисептиками (предотвращают появление плесени и грибка на поверхности древесины), которую проводят для каждого элемента отдельно до начала работ по монтажу.

Выбор материала

Как уже говорилось, нижняя обвязка каркасного дома может быть изготовлена из дерева или металла. Дерево подходит лучше, но при его использовании снова возникает проблема выбора. Существует два варианта балок из древесины:

• цельный брус;
• клееный брус.

Второй вариант отличается повышенной прочностью и возможностью использования при больших нагрузках или пролетах. Цена выше, чем за балку аналогичного сечения из цельной древесины. Для возведения дома своими руками применение дорогой клееной древесины чаще всего экономически нецелесообразно, поскольку для легких каркасных строений достаточно обычного бруса.

В конечном итоге можно сделать вывод, что для возведения индивидуального дома лучшим вариантом станет цельный брус в качестве обвязки.

Крепление обвязки к фундаментам

При фундаменте дома из бетона или кирпича используют анкерное закрепление. На стадии возведения фундаментов в них предусматривают анкерные болты диаметром 12-16 мм.

Анкерное крепление к фундаменту своими руками

Длина подбирается так, чтобы обеспечить достаточное крепление обвязочного бруса. Он должен входить в древесину не менее чем на 8-10 см, но лучше предусмотреть сквозное закрепление.

Монтаж обвязки на фундамент

Обвязка фундамента любого каркасного дома зависит от типа основания. Алгоритмы действий везде похожи, но многие детали – в частности, способы крепления обвязки – могут отличаться.

Свайный или столбчатый

Нижняя обвязка каркасного частного дома на столбчатом фундаменте проводится по достаточно простому алгоритму. Форма фундамента для каркасного дома на винтовых сваях или столбах может быть любой. Но порядок действий при этом всегда одинаковый:

1. Разложить пиломатериалы на месте будущего монтажа.
2. Сначала обвязать углы фундамента. Самый распространенный способ соединения бруса и досок в углах – вполдерева.
3. Прикрепить материал к ростверку (если он есть) или напрямую к сваями. Для крепления лучше использовать пробки, штапики или анкера.
4. Дополнительно укрепить углы гвоздями или саморезами. Каждый элемент должен быть скреплен со всеми соседними.
5. Положить остальной брус плашмя (если он прямоугольный, а не квадратный), делая шаг между брусьями в среднем от 1,5 до 2 м. Скрепить такими же гвоздями или саморезами.

На этом обвязка свай каркасного дома завершена. Если используется двойное обвязывание, то второй слой древесины кладется уже не плашмя, а на ребро. Обвязка свайного фундамента подразумевает, что брус одновременно будет служить лагами для чернового пола.

Ленточный

Нижняя обвязка каркасного дома на ленточном фундаменте – намного проще, чем на свайном. Укладывать доски или брус на ровную ленту существенно легче. Порядок здесь следующий:

1. Сделать в углах фундамента гнезда для креплений.
2. Прикрепить угловые части конструкции, используя болты либо анкера.
3. Проверить, ровно ли уложены пиломатериалы в углах. Если элементы скошены – подправить их с помощью подкладок или клиньев из такой же породы дерева.
4. Установить остальной брус (лаги чернового пола) любым подходящим методом. Ограничений по шагу между брусьями и способам крепления нет.

Плитный

Обвязка фундамента плитного типа необходима прежде всего в качестве опоры для стенового каркаса. Сам по себе фундамент достаточно прочный, чтобы выдержать вес каркасного дома, но обвязывание всё же рекомендовано.

Есть 2 типа обвязывания плитного основания:

• если стены монтируются по стоечной технологии, то обвязка не отличается от таковой для свайного фундамента;
• если установка стен ведется по платформенной технологии, то порядок обратный – сначала кладут лаги чернового пола и монтируют сам пол, потом ставят стены, а уже в конце обвязывают углы фундамента.

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

На заметку
Размер вырубки под вертикальную каркасную стойку составляет 30-50% от толщины бруса нижней обвязки.

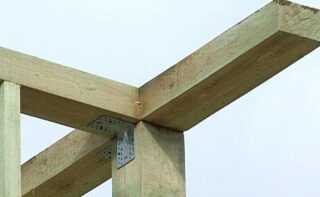

Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки — металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

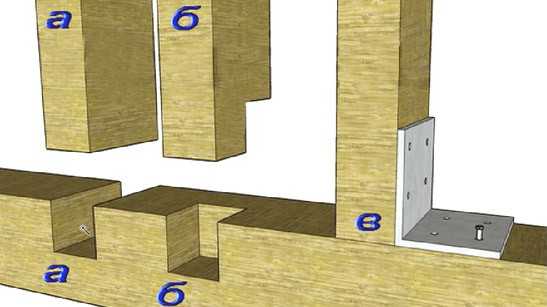

Способы крепления стоек.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

Временные укосины

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

Временные укосины для стоек.

Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.

На заметку
Проект строительства содержит описание узлов каркасного деревянного дома в чертежах. Он часто не описывают подробно способ крепления временных укосин, поскольку они не несут основной нагрузки и поддерживают каркас временно.

Какой способ крепления лучше

Выбирая способ крепления, учитывайте следующие факторы:

• влажность бруса;
• климатические условия;
• сейсмическая активность;
• силу наиболее частых ветров.

Ведь брус высокой и особенно естественной влажности, дает очень сильную усадку, поэтому обычные анкерные болты не смогут обеспечить качественную фиксацию. Для крепления бруса высокой или естественной влажности к деревянному ростверку, необходимо использовать аналог компенсатора усадки, только изготовленный не из шурупа, а из анкерного болта. Такой же способ можно использовать и при установке бруса на резьбовые шпильки. Вместо гайки и шайбы, необходимо использовать гайку, две шайбы и пружину. Такой же способ крепления нужно использовать в тех регионах, где весной и осенью идут сильные и долгие дожди.

В регионах с высокой сейсмической активностью, необходимо использовать нижний брус влажностью не выше 12 %, обрабатывать его максимально эффективной гидрозащитой и устанавливать на максимально жесткое крепление (обычные и анкерные болты). Это позволит обеспечить достаточную прочность всей конструкции. Такой же подход необходимо применять и в тех регионах, где скорость ветра часто превышает 20 метров в секунду. Пренебрежение жестким креплением в сейсмоактивных или ветреных регионах приведет к тому, что крепление под воздействием внешних факторов разболтается и дом начнет качаться. Пренебрежение компенсаторами усадки при работе с брусом естественной и высокой влажности, а также в регионах с частыми и сильными сезонными дождями приведет к появлению щелей между окладным венцом и фундаментом или ростверком.

При возведении дома или другого объекта важно точно знать, как закрепить брус между собой. Особенно это актуально при возведении жилых строений, ведь от качества крепления зависит надежность и долговечность постройки

Потребность соединения деревянных компонентов обычно возникает при формировании угла объекта и при необходимости удлинения пиломатериала. Часто применяются способы крепления бруса
, которые были известны еще в древности, но ими пользуются до сих пор.

Крепление бруса к свайному основанию

Крепление бруса к свайному основанию нужно начинать с нарезки заготовок для ростверка, используя брус, который имеет квадратное сечение.

Если для постройки был монтирован свайный или свайно-винтовой фундамент, то жесткую фиксацию бруса и стоек следует реализовать несколько иначе. На погруженные в толщу земли сваи следует установить П-образные оголовки. Их боковые пластины должны иметь перфорацию под крепежный винт либо шпильку.

Балку следует уложить в паз скобы, которая имеет П-образную форму, далее можно произвести фиксацию в пазу на винты либо шпильку. Еще один вариант, с помощью которого можно произвести крепление, предусматривает дополнительную перфорацию балки, которая должна быть просверлена насквозь. Однако такое крепление особого эффекта дать не способно: винты, в качестве которых выступают обычные саморезы, удерживают балку в той же степени надежно, что и шпильки.

Крепление бруса к свае нужно начинать с нарезки заготовок для ростверка, используя брус, который имеет квадратное сечение. Далее можно прикрепить оголовки на сваю, для чего на линию свай нужно уложить брус, подложив под него пару угловых скоб. Скобы должны быть стыкованы со сваями сваркой. После брус можно снять и, применив угловые скобы в качестве маркера, наварить остальные оголовки.

В установленные оголовки свай следует вложить ленту рубероида, которая станет защищать древесину от контакта с металлическими элементами.

После в скобы следует вложить балки ростверка, которые должны быть стыкованы на шипы в угловых сопряжениях методом в лапу или в чашу.

Закрепить балки можно винтами, которые следует пропустить в скобе оголовка через перфорацию. Такая схема позволит применить в качестве балок ростверка первый ряд каркаса либо нижние венцы, которые составляют сруб. В итоге можно увеличить общую скорость сборки строения, фиксацию брусьев, стоек и остальных элементов.

Если решили закрепить брус, не фиксируя его, следует монтировать балки на оголовок сваи, который имеет Т-образную форму. При этом закрепить ростверк к фундаменту можно на уголки, используя стандартные методы: в лапу либо в чашу.

Стены дома, который был построен по данной технологии, обладают намного более легким весом, если сравнивать с теми домами, что были изготовлены из традиционных материалов. Именно поэтому для них нет нужды монтировать мощный фундамент. Более того, усадка постройки из бруса будет минимальной. Такие здания намного экономичнее в процессе строительства и дальнейшей эксплуатации, чем обычные. А их качественные характеристики не только не хуже, но и намного превосходят по ряду показателей, среди которых, например, термостойкость. Крепить каркас к фундаменту можно без привлечения тяжелой техники, а проведение работ не предполагает значительных трудозатрат.

Решение построить каркасный дом диктует необходимость сразу определить, как крепить брус к фундаменту выбранного типа. Это позволит рассчитать количество расходного материала, инструмента, времени на выполнение всех операций, квалификацию нужных специалистов.

Выбор материала для устройства прочного венца дома основывается на требованиях ГОСТ 2695-83. Чаще всего обвязку выполняют из дуба или лиственницы.

Обращают внимание на следующее:

• Линейные размеры 200 × 200 мм, отсутствие искривлений;
• Влажность менее 20%. Брать желательно дерево зимней валки (декабрь-март). Просушить от 1 месяца в крытом помещении с естественной вентиляцией в соответствии с правилами укладки пиломатериалов;
• Отсутствие превышения пороков древесины количеству, допускаемому ГОСТом, в том числе признаков гниения (синюшность), грибков, жучков;
• Отсутствие механических повреждений, дефектов обработки.

Оценка пиломатериала проходит по худшей кромке пласти. Тщательный осмотр на наличие изъянов требуется каждой стороне заготовки.

После выполнения всех вырезов, шпунтов, пропилов, готовую деталь подвергают антисептической пропитке со всех сторон. Популярно применение с этой целью отработанного машинного масла. Качество исходного бревна влияет на полученный при его обработке результат, дальнейшее крепление бруса к фундаменту, долговечность и надежность полученной конструкции.

Монтаж обвязки на фундамент

Исходя из типа фундамента изменяется метод крепления обвязки. Чаще всего для каркасных домов обустраивают ленточный, свайный либо столбчатый фундаменты.

Обвязка по свайному и столбчатому фундаменту

Предварительно требуется обустроить слой гидроизоляции по поверхности фундамента. Использовать можно битум либо рубероид на мастике, а также другие материалы.

Доску либо брус (в зависимости от того, что выбрано) раскладывают для последующего монтажа.

Обвязка каркасного дома из бруса выполняется при помощи метода «в полдерева» либо в стык по углу.

Элементы обвязки монтируются к ростверку или сваям при помощи анкеров или заранее установленных резьбовых шпилек.

Обвязку всегда требуется проверить на ровность при помощи уровня. Углы скрепляются при помощи оцинкованных уголков, болтов, шурупов либо гвоздей. По обвязке закрепляются лаги с необходимым шагом.

Обвязка на ленточном основании

Порядок работ следующий:

• Первым делом раскладывают и закрепляют слой гидроизоляции;
• Следом выполняют гнезда соединений по углам;
• Обвязка фиксируется на анкерные болты либо скобы;
• При помощи крепежа усиливаются углы;
• Проверяется горизонтальный уровень, если имеются неточности то их устраняют при помощи подкладок либо клиньев.
