Двухскатная крыша своими руками

Виды двускатных крыш

Исходя из названия, двускатная крыша предполагает конструкцию, состоящую из двух плоскостей, которые соединяются кверху под углом. Форма такой кровли напоминает треугольник. Однако эта фигура может отличаться, как и сами двускатные крыши.

Могут быть отличными и углы между скатами в одном и том же доме. Таким образом, можно выделить несколько видов двускатных крыш:

1. простая симметричная;
2. простая ассиметричная;
3. ломаная (как внешний, так и внутренний излом).

Каждый из этих видов имеет преимущества и недостатки, поэтому при выборе нужно ориентироваться на индивидуальные обстоятельства.

Простая симметричная крыша

Монтаж двускатной крыши этого вида самый популярный среди тех, кто занимается строительством самостоятельно. Внешний облик такой кровли выглядит аккуратно, а под ней остается просторный чердак. Отличительная черта такой крыши, исходя из названия, – форма простого равнобедренного треугольника. Симметрия такой конструкции уравновешивает внешний вид любого дома.

Простая асимметричная крыша

Монтаж двускатной крыши данного типа предполагает смещение конька в сторону. Поэтому треугольник, формируемый скатами, становится разносторонним. Такая конструкция выглядит более современно и подходит для домов, выстроенных в новых дизайнерских стилях.

Невзирая на эффектный внешний вид, ассиметричная кровля имеет две серьезные особенности, которые нужно учитывать, совершая выбор в ее пользу:

• размер чердака будет уменьшен;
• распределение нагрузки на несущие конструкции неравномерное.

Такая конструкция кровли подходит для домов, где возникает необходимость присоединения дополнительных помещений, которые можно довести под самую крышу. Однако расчеты в этом случае нужно сделать очень тщательные.

Ломаная крыша

Самый сложный тип конструкции, который предполагает привлечение профессиональных кровельщиков. Если посмотреть специальные видео, монтаж двускатной крыши можно осуществить и своими руками, однако, как и в предыдущем варианте, нужно сделать правильные расчеты, чтобы неравномерная нагрузка не привела к выходу из строя несущей конструкции дома.

Под такой кровлей можно построить полноценный второй этаж или мансарду с жилыми помещениями. Поэтому такой тип двускатной крыши часто называется мансардной.

Монтаж обрешётки под разный тип кровельного материала

Обрешётка монтируется непосредственно на стропила, так как она служит основой для монтажа кровельного материала. Обрешётка может быть выполнена с применением деревянных реек, брусьев или просто досок, которые монтируются либо вплотную, либо вразрядку. Способ монтажа обрешётки выбирается в зависимости от типа кровельного материала.

Края в доске также должны быть ровными (отёсанными). Все деревянные элементы конструкции следует покрыть специальными составами для устойчивости против гниения, а также против огня.

Сплошная обрешётка – это конструкция, когда доски прибиваются вплотную друг к другу. Монтируется двумя способами:

1. Доски крепятся параллельно по отношению к коньку крыши.
2. На параллельно прибитые доски с шагом 50-100 мм крепится второй слой досок, но доски размещаются перпендикулярно по отношению к коньку крыши.

Какой из вариантов выбирается, зависит от типа кровельного материала.

Если планируется использование рулонного материала, то без сплошной обрешётки никак не обойтись, при этом более надёжный второй вариант.

Двойная обрешётка может быть выполнена несколько по другой технологии.

Первый слой называется рабочим настилом, а второй слой – защитным настилом.

Особое внимание следует уделить качеству рабочей поверхности. Которая должна быть ровной, не иметь ни щелей, ни бугров, ни шляпок торчащих гвоздей. Конструкция в целом должна быть прочной и надёжной, так как ей необходимо выдержать вес нескольких человек, которые будут крепить кровельный материал

Конструкция в целом должна быть прочной и надёжной, так как ей необходимо выдержать вес нескольких человек, которые будут крепить кровельный материал.

Естественно, что стыковка досок осуществляется на стропилах, при этом доска крепится в шахматном порядке.

При креплении досок необходимо вбивать гвозди так, чтобы не торчали шляпки. При использовании рулонного кровельного материала, его на торцах свесов загибают, поэтому кромки на досках свесов должны быть ровными, без изъянов, иначе можно повредить рулонный материал. Вершина конька от начала и до конца закрывается кровельной сталью, шириной около 30 см.

И для обрешётки следует применять более толстые рейки, например сечением 50х50 мм.

Под черепицу лучше сделать сплошную, а ещё лучше двойную обрешётку. При этом первый слой будет черновым, а второй слой рабочим, поэтому ко второму слою требования более высокие. Второй слой лучше смонтировать на гидроизоляционный слой, чтобы обеспечить под черепицей движение воздуха.

Расстояние между рейками обрешётки порядка 0.5 метра. Этот размер зависит от таких факторов, как угол наклона крыши, шаг второго слоя обрешётки, а также от размеров черепицы, зная, что её стандартные размеры 330 мм на 420 мм.

Если уклон крыши не больше 22 градусов, расстояние между рейками обрешётки выбирается в среднем 315 мм, а при наклоне больше 22 градусов – порядка 330 мм. При угле наклона больше 30 градусов, шаг обрешётки может составить около 340 мм. Брус для карниза располагается где-то на 30 см выше остальных брусьев.

В случае использования в качестве кровельного материала асбоцементных листов, или проще говоря, шифера, следует отдать предпочтение рейкам сечением не меньше 60 мм на 60 мм, так как этот кровельный материал достаточно тяжёлый.

Следует различать чётные и нечётные брусья, так как их высота не одинакова. Высота чётных брусьев – 63 мм, а высота нечётных – 60 мм.

Чтобы облегчить все процессы монтажа, лучше воспользоваться рейками высотой 60 мм, но под чётный ряд придется подложить планку или рубероид, чтобы поднять их на высоту 63 мм.

Кровельный материал на основе стальных листов не отличается большим весом, поэтому для них пойдёт либо сплошная обрешётка, либо разреженная. Сплошной настил выполняется на основе досок толщиной 30-40 мм. Несмотря на это, качество обрешётки должно быть высоким, без наличия впадин и бугров.

В любом случае не следует игнорировать правила техники безопасности при работе на высоте.

Несмотря на конструкцию обрешётки, свес для карниза формируется на основе сплошных досок. Как правило, прибивается 3-4 доски шириной около 700 мм, причём их прибивают по всей длине. Ширина свеса для крыши выбирается около 350 мм или чуть больше.

С одной стороны конька и с другой стороны конька прибивается по доске, кромки которых должны сходиться, так как здесь проходит коньковый стык.

Поскольку обрешетка держит на себе весь кровельный материал, все элементы обрешетки должны крепиться надёжно.

Основной материал

Наиболее бюджетным и технологичным вариантом будет постройка такого сарая из плит ОСБ. Эта аббревиатура расшифровывается как ориентированно-стружечная плита. Многослойный материал состоит из 3-4 листов. Он выполнен из древесной осиновой стружки, склеиваемой смолами с добавкой борной кислоты и наполнителем из синтетического воска.

Применяются такие плиты для обшивки стен, в качестве съемной опалубки для бетонирования, сплошной кровельной обрешетки, изготовления полов и различных опорных конструкционных элементов по типу двутавровых балок.

Этот материал обладает значительной механической жесткостью и высоким уровнем звукопоглощения. Он отличается способностью противостоять снеговым нагрузкам и ветровой парусности. Все эти качества позволяют применять ОСБ-плиты в виде основы для различных кровельных материалов.

Как сделать двускатную крышу на сарай своими руками

Сначала на вертикальных стойках укрепляют мауэрлат, затем на него кладут потолочные балки из бруса 5*10 см. Крайние балки нужно устанавливать с отступом 5 см (на толщину фронтонных стропил) от края.

На видео показано, как соединить стропила в коньке внахлест и установить стропильные фермы

Обратите внимание на оригинальные закругленные концы стропил, формирующие свес

https://youtube.com/watch?v=MQ0WmC3_pCs

Также можно сначала установить коньковый брус. Это удобно, так как в процессе строительства на него можно опирать стропила. Сначала монтируют вертикальные стойки, на которых будет установлен коньковый брус. Их можно сделать из бруса 5*5 см и установить на расстоянии 1,5 м друг от друга. В местах соединения стропил с мауэрлатом выпиливают выемки по шаблону.

К мауэрлату прикручивают стропила саморезами или гвоздями, также их прикрепляют к потолочным балкам. В коньке можно соединить их с помощью деревянных накладок или металлических пластин. Коньковый брус после сборки стропильной системы можно убрать, а можно оставить. В первом случае к нему стропила не прикрепляют. После установки всех стропил на них прибивают обрешетку, сплошную или шаговую, это зависит от выбранного кровельного материала.

Если есть необходимость хранить сено, зерно, корм для животных, для этого в своем проекте сарая нужно предусмотреть вместительный чердак. Тогда чердак нужно сделать достаточного размера. Высоты 2,5-3 м достаточно, чтобы поместить большой стог сена. При этом сено будет работать как утеплитель. Чердак и сам по себе становится барьером от холода.

Фундамент

Так как сарай — не очень тяжелая конструкция, для него достаточно столбчатого фундамента. Для сарая 3х6 с двухскатной крышей своими руками можно сделать столбчатый фундамент из кирпича или залить бетонные столбики. Для бетонного фундамента бурят скважины глубиной 80 см и диаметром 20 см, в качестве опалубки можно взять скрученный в трубку рубероид. Для армирования каждого столба нужно три прута арматуры. После того, как арматура вставлена в трубы, столбики бетонируют. Бетон в каждом из них должен быть залит на одном уровне, это контролируют с помощью гидроуровня. Для сарая шириной 3 м необходимо 3 ряда столбиков, если ширина 2 м — достаточно двух. В длину столбики также ставят на расстоянии 1,5-2 м.

Каркасный сарай легкий, поэтому такая конструкция позволяет сэкономить и на фундаменте. Небольшое строение можно возвести вообще без фундамента, заглубив стойки каркаса в землю на 50-60 см. Также без фундамента можно обойтись, если снять плодородный слой почвы, засыпать подушку из щебня, выступающую за контур сарая на 0,5 м с каждой стороны, на нее уложить брусья нижней обвязки, а сверху лаги для пола. Древесину нужно обработать антисептиком для прямого контакта дерева с грунтом.

Какой вариант сарая выбрать для дачи

В зависимости от планов будущей застройки дачного участка, наличия свободного времени и денег, решить проблему хозяйственного помещения на загородном участке можно несколькими способами:

• Нанять бригаду и построить капитальный сарай из кирпича или пеноблока, с односкатной крышей и подвалом;
• Залить своими руками бетонный фундамент под будущую постройку, купить пятитонный железнодорожный контейнер и установить его на дачном участке вместо сарая;
• Построить из бруса и доски обычный сарай с односкатной крышей, размером 3х6, как на фото.

Разумеется, опытные дачники со стажем без колебаний отдадут свои голоса в пользу последнего варианта, это наиболее взвешенное и обдуманное решение.

Кроме того, строительство каменных, сборных, щитовых сараев, как и покупка контейнера, потребует на порядок больших капиталовложений и времени, чем необходимо для деревянной постройки с односкатной крышей и простеньким фундаментом. Главное, при немалых затратах ощутимых преимуществ перед односкатным деревянным сараем размером 3х6 не получается.

Оптимальная конструкция деревянного сарая 3х6

Наиболее сложным элементом самодельного сарая является его крыша. Выбирайте для своего сарая односкатную крышу, не ошибетесь. Даже опытные мастера предпочитают ставить на сараях односкатные крыши, они не так красивы, но проще в постройке и надежнее в эксплуатации. Тем более что односкатную крышу сарая своими руками пошагово можно сделать даже с минимальным опытом строительства.

Единственным обязательным условием является правильная ориентация односкатной крыши и всей постройки сарая относительно розы ветров, чтобы уменьшить риск затекания дождевой воды под верхний свес и фронтоны крыши:

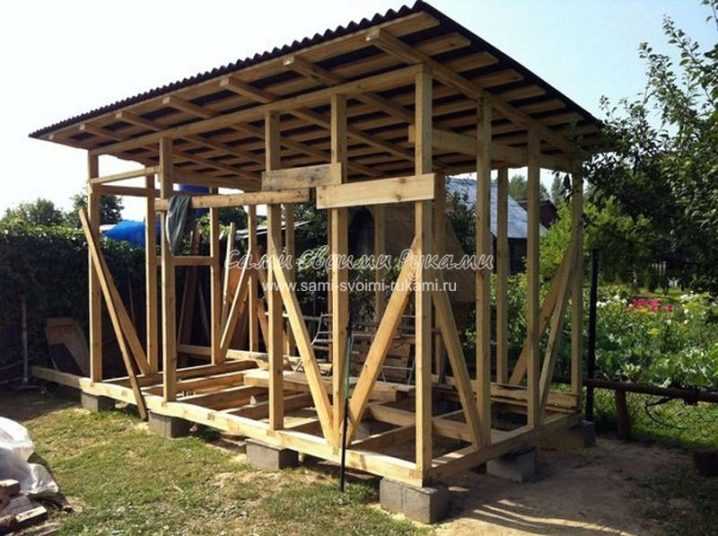

1. Конструкция сарая, габаритами 3х6 м, с односкатной крышей приведена на чертеже;
2. Постройка выполняется на простом столбчатом фундаменте из 12 опор. В качестве материала для столбов используется стандартный шлакоблок, но лучше отлить опоры из бетона в опалубке;
3. Основу односкатного сарая составляет каркас из досок и бруса, размеры строения 3х6 метра, с высотой потолка в 2 м и самой высокой точкой стропил 2,7 м;
4. Односкатная крыша выполняется по классической схеме, на висящих стропилах с набитыми досками обрешетки и плоской кровлей. В качестве кровельного покрытия можно использовать профнастил, ондулин, или сделать двухслойный вариант из рулонного материала, например, рубероида.

Постройка получится очень простая и легкая, если правильно собрать фундамент, то деревянная коробка каркаса с односкатной крышей легко выдержит ветер в 18-25 м/с. Если на местности, в которой планируется установка сарая, нет сильных ветров, то при строительстве стен можно ограничиться вертикальными стоками из доски и бруса, как на чертеже. Для открытой местности вертикальные несущие опоры рекомендуется усилить боковыми подкосами, как на фото.

То же самое касается конструкции односкатной крыши. Для тихой местности можно строить односкатную крышу без использования балок потолочного перекрытия, но в этом случае верхнюю обвязку стен и мауэрлат потребуется подпереть дополнительными вертикальными опорами из бруса. Для ветреной местности односкатную крышу необходимо обязательно усилить балками перекрытия и опорами в срединной части стропил.

Сарай каркасный

После разметки, расчистки и выравнивания стройплощадки необходимо обустроить фундамент. Наиболее простым решением будет изготовление его из фундаментных блоков, выкладываемых по периметру сооружения. Можно соорудить столбчатый фундамент. С этой целью выкапываются ямки, а на их дно укладывается подушка под установку готовых блоков в вертикальном положении.

Столбики можно изготовить из бетона. Их следует заглублять на 0,4-0,5 м. Разметив по рулетке контур сооружения, вбивают колышки в углах площадки и натягивают между этими кольями веревку, после чего намечают места для установки столбов.

Ямки под них выкапывают лопатой, или буром проделывают в грунте отверстия. Сверху устанавливают опалубку, возвышающуюся над поверхностью на 0,2-0,3 м. Затем устраивается гравийно-песчаная подушка, сооружается арматура и выполняется заливка.

Другим вариантом может служить ленточный фундамент из бетона, залитого в опалубку. Недостатком данного метода является весьма длительное ожидание усадки и полного схватывания бетонной смеси. При желании можно не ограничиваться прямоугольной конструкцией, а соорудить сарай с верандой, соблюдая общие габариты постройки 6 х 3 м.

После того как работа над основанием будет окончена, выполняется сборка нижней обвязки и обработка ее антисептическим составом. На эту обвязку стелится пол из ОСБ или обрезной доски. Сюда же устанавливается первая каркасная стойка. Она фиксируется стальным уголком. Для усиления жесткости конструкции к обвязке крепится временная распорка.

После этого к основанию и к первой стойке крепится лист ОСБ. К нижней части каркаса листы следует крепить с отступом в 5 см. С этой целью на нижнюю обвязку крепится брусок, на который опирают лист ОСБ. Этот лист закрепляют, перенося далее этот контрольный брусок.

Далее выполняется установка второй стойки. Она крепится к предварительно установленному листу. Теперь распорка снимается, и все манипуляции повторяются в той же последовательности.

Там же на площадке выполняется сборка верхней брусовой обвязки, после чего все сооружение помещается на стойки и закрепляется, а затем монтируется стропильная конструкция, прикрепляется обрешетка, и сарай накрывается профнастилом либо каким-то иным кровельным материалом.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши — схема 2Элементы стропильной системы двухскатной крыши — схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже

Затяжка — соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему.. Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно.

Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда.

И таких примеров очень много

Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши

При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент.

Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60oего совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = Wo* x

Как рассчитать угол наклона для двухскатной крыши: особенности и формулы расчета

Рассмотрим каждый пункт более подробно .

Ветровые нагрузки

Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются.

Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.

Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).

При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .

Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.

В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42°. Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен.

В такой конструкции ветер стремится приподнять крышу. задувая в зазоры между стропилами и кровельным материалом.

Снеговые нагрузки

На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли.

Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП .

Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45°. Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще

Снег и вода на такой крыше не задерживаются вообще

Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.

В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).

Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены. а лишняя нагрузка им и вовсе ни к чему.

Крыша Шале с углом наклона кровли 45°. Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.

Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.

В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .

Организация подкрышного пространства

Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (односкатную) (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.

Двухскатная же крыша, с углом наклона 30° — 45°. дает возможность обустроить мансарду или даже жилые комнаты.

От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.

Вид кровельного материала

Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:

1. Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
2. Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
3. Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
4. Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
5. Рулонные кровельные материалы. изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.

Подробную информацию о таком кровельном материале, как ондулин. читайте в следующей нашей статье.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

• Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
• Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
• Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Можно ли обойтись без мауэрлата?

Строительство домов многие люди стремятся упростить. Это касается и исполнения кровли. Сократить трудности можно путем отказа от мауэрлата. Но не все так легко и элегантно выходит на самом деле. Не всегда удается избавиться от мауэрлатов, потому что это оборачивается серьезными негативными последствиями.

Сама эта опора должна делаться с использованием гидроизоляции. В некоторых вариантах, по отзывам опытных кровельщиков, может использоваться замена мауэрлата монолитными поясами сечением 200х250

Рекомендуется насыщать их 4-мя арматурными нитями; потому подходить к этой теме нужно с большой осторожностью

Сарай с двускатной крышей

Сарай на приусадебном участке может выполнять разные функции: бытовки на время строительства капитального дома, роль хозблока, места для хранения инструментов, запасов, корма для животных. В сарае можно расположить летний душ, летнюю кухню. Для удобства хранения внутри можно установить стеллажи. Снаружи сарай можно декорировать, чтобы он радовал глаз и подходил по стилю к другим строениям на участке.

Двухскатная крыша для сарая очень практична. Под ней можно оборудовать чердак для хранения вещей, она лучше противостоит ветровым и снеговым нагрузкам чем односкатная и,тем более плоская.

Инструкция по возведению двухскатной кровли гаража

Работу можно разделить на ряд этапов.

Монтаж мауэрлата

Мауэрлат крепится к верхней части стены

Брус, предназначенный для изготовления мауэрлата, крепят по верхней части стены, на которую будут уложены стропила.

Для гаражей из кирпича или пористого материала мауэрлат монтируют по всей верхней части стены.

Соединение мауэрлата

Пропитанный антисептическими растворами брус запиливают под углом в 90 градусов. Части мауэрлата стыкуют с помощью болтов не менее 8 мм диаметром. Нельзя соединять мауэрдат деревянными нагелями, проволокой или гвоздями.

Установка бруса

Брус крепят на верху стены. Делают это двумя способами:

• Со смещением в сторону;
• Посередине стены.

Для защиты бруса от сырости перед монтажом на поверхность стены расстилают гидроизоляционный слой из обычного рубероида. Поскольку конструкция испытывает серьёзную нагрузку от ветра, мауэрлат необходимо надёжно зафиксировать на верхней части стены.

Способы крепления

1. Анкерные болты. Отлично подходят для стен из монолитного бетона.
2. Деревянные нагели. Применяют при креплении к деревянным стенам, но их нужно усиливать дополнительным креплением.
3. Шпильки или скобы. Подходят, если стены изготовлены из пористых материалов.
4. Шарнирное крепление. Монтаж мауэрлата таким методом обеспечивает необходимое смещение стропил при возможной усадке постройки.
5. Мягкая проволока. Применяют как усиливающее крепление.

Изготовление стропил

Стропильные конструкции можно изготовить 2 способами:

1. Монтаж стропил прямо на крыше. Так работу выполняют редко, потому что делать замеры, подрезки и другие работы на высоте сложно. Но это позволяет выполнить все действия без помощников (при небольшом размере стропильных ферм);
2. Соединение всех элементов на земле. В этом случае крупные части конструкции (пары или треугольники) собирают на поверхности земли, после чего их поднимают наверх. Этот способ ускоряет работы на высоте. Но масса частей стропильной конструкции требует подъёмного оборудования или привлечения помощников.

Монтаж стропил

Подготовленные стропильные пары поднимают на стены и крепят к мауэрлату. В нижней части стропил заранее подготавливают запил.

Способы монтажа стропильных конструкций показаны на рисунке.

Варианты монтажа стропил

Первые стропильные пары размещают на противоположных сторонах кровли.

Между крайними парами стропил протягивают шнур – он сделает проще последующую установку стропильных пар, и одновременно обозначит, где должен находиться конёк кровли. После этого размещают остальные стропила на размеченные для них места.

Установка конька

Варианты соединения стропил

Узел конька оборудуют, соединяя в верхней части стропильные ноги.

Это делают несколькими способами:

• Без опорного бруса;
• Со стропильным брусом. Так создают кровли на гаражах большой площади. Впоследствии брус можно использовать в качестве опоры для стойки;
• Способ накладки на брус. Современный метод устройства конькового узла.
• Врубка.

Когда стропила будут установлены, необходимо все части конструкции надёжно закрепить.

Установка обрешётки

Без обрешётки никак не обойтись

Делать обрешётку нужно обязательно, к ней крепится кровельный материал, и она помогает перемещаться по крыше во время работы.

Шаг обрешётки выбирают с учетом используемого кровельного материала:

• Для укладки металлочерепицы – 350 мм;
• Для укладки шифера и профнастила – 440 мм;
• Для мягкой кровли нужна сплошная обрешётка.

Настил кровельного покрытия

Различия между тёплой и холодной кровлей

После крепления обрешётки на неё укладывают кровельное покрытие. Его размещают внахлёст, чтобы швы получились герметичными. В конце монтажа покрытия крепят водосток, утепляют и обшивают фронтоны.
