Сарай 3 на 6: чертёж, проект для самостоятельного изготовления

Подготовительный этап, выбор и расчет материала

Когда стены возведены пора переходить к устройству крыши. Конечно предварительная информация уже собрана, обдуман используемый материал, но пришло время всё конкретизировать и сделать проект. Тот, кто планирует возводить дом своими руками рано или поздно приходит к выводам:

• Использовать материалы, с которыми легко работать. Поэтому стропильную систему традиционно собирают из дерева. Причём для облегчения работы берут обрезной пиломатериал: брус и доски. Необходимый минимум инструмента при этом: ножовка и топор.
• Стараться отталкиваться от стандартных размеров материалов. Это позволяет рационально использовать материал получая максимальные возможности.

Правила отлично работают при устройстве двускатной крыши. Ведь не секрет что стандартная длина пиломатериала – 6 метров. Конечно, при необходимости всё стыкуется и удлиняется, но по возможности этого лучше избегать или минимизировать. Это подтверждает пример – простой расчет двухскатной крыши и материалов для её устройства.

Для стропил дома шириной 6-8м, без сращивания и с минимальными обрезками лишь для подгонки, хорошо подходят доски длиной 6 м. Такой же максимальный размер у популярных материалов: профнастила и металлочерепицы.

лучше выбрать согласно размерам утеплителя – это 0.6, 1 и 1.2 метра, что вполне соответствует требованиям прочности. Очевидно, что шаг стропил меньше 60 см в принципе неуместен, а при необходимости увеличить прочность конструкции можно применив для стропил более широкие доски.

Итак, как рассчитать двухскатную крышу, необходимый минимум для её монтажа:

• Доска или брус для мауэрлата. Для двускатной крыши по всему периметру его устраивать необязательно, достаточно с двух сторон по длине дома. Лобовая доска, тоже с двух сторон, длиной во всю крышу. Сюда же необходимо добавить материал на доски длиной равные шагу стропил – опору для утеплителя, общая длина которых равна мауэрлату.
• Для монтажа пары стропильных ног требуется три доски по 6 метров: две на стропила, одну распустить вдоль на контр-рейку. Две доски по 1 м – упоры в мауэрлат, и трёхметровая доска на ригель – приподнятую стяжку. Дальше всё умножается на количество стропильных пар.
• Доски на обрешётку – дюймовка или тридцатка шириной 10-15 см. Для большинства видов металлочерепицы шаг – 35 см, он вполне подходит и для профнастила. Зная длину и ширину ската нетрудно высчитать общее количество, причём дополнительно на каждый скат потребуется ещё по 5 сплошных досок.

Здесь необходимо прерваться и уточнить один важный момент – для работы предпочтительно использовать сухой пиломатериал. Однако будем реалистами: на пилораме сухого материала не найти, а услуги сушилки обойдутся непомерно дорого. Поэтому его лучше приобрести заранее и сложить в штабель на естественную сушку. Конечно, чем дольше – тем лучше, но хотя бы на несколько месяцев.

Важно: почему-то часто доски рекомендуют укладывать в штабель на прокладки отступив от торцов около метра, кто следует этому совету на концах гарантировано получают «вертолёт». Поэтому по торцам прокладки обязательны, далее по всей длине с шагом 1-1.5 метра

Пока дерево на просушке приобретаются остальные материалы:

• Гидроизоляционная мембрана. Требуется закрыть всю площадь двухскатной крыши, с учётом перехлёстов стыков минимум 15 см.
• Кровельный материал. Для большинства видов металлочерепицы полезная ширина составляет 110 см.
• Фурнитура: коньки, ветровые планки, капельники, вентиляционная лента, кронштейны водостоков.
• Состав для обработки пиломатериала: огне, био, универсальные защитные средства.

Имея в наличии всё перечисленное в принципе можно начинать. В итоге получиться два закрытых ската. Однако выгодней по времени и удобству монтажа сразу предусмотреть материалы для устройства фронтона и на подшив.

Выбираем место под строительную площадку

Так как сарай — постройка подсобная, то особые архитектурные изыски здесь не нужны, но и в общем дизайне участка он не должен выделяться. Оптимальных вариантов 2:

• примкнуть вплотную к дому;
• вынести на край участка.

Расположите сарай в удобном месте

Выбирая расположение здания, следует исходить из следующих соображений:

1. Почва на строительной площадке должна быть наименее подходящей под разбивку грядок. Возможно, найдется место, где ничего не растет из-за сильной тени или с таким рельефом, что ничего другого кроме сарая там расположить невозможно.
2. К подсобному помещению должен быть удобный подъезд.
3. Сарай нужно размещать на таком расстоянии от места работ, чтобы переносить в него тяжелый инструмент и применяемую на участке технику, было недалеко.

Вариантов построек достаточно много, рассмотрим некоторые не очень сложные.

Каркасный скелет

Каркас здания формируют пока застывает основа сарая. Для этого необходимо:

Выложить бруски по периметру необходимого сооружения, а сами концы досок закрепить для надежности металлическими скобами. Затем переходят к формированию вертикальных стоек, которые фиксируют подкосами

Важно следить за тем, чтобы фронтальная крыша находилась выше чем оставшихся стен

Подобная практика необходима для создания наклонной односкатной крыши сарая. После окончания установки балок, расположенных на расстоянии 60-120см друг от друга переходят к формированию крыши.

Для начала монтируют стропильные ноги, которые следует расположить под углом в 17 градусов, при этом размеры свеса не должны превышать 50 см. После установки фронтальной и тыльной доски, проверяют качество монтажа с помощью уровня. При наличии отклонений стоит увеличить размер лекала до оптимального значения. Затем переходят к закреплению обрешетки с помощью строительного степлера и необрезной доски.

Установив кровельный пирог, приступают к фиксации кровельного материала. Необходимо следить за качеством прилегания черепицы, чтобы исключить вероятность протекания кровли.

Сарай, мастерская, дровяник 6×3 своими руками. — DRIVE2

Полный размер

Давно собирались построить мастерскую и небольшой дровеничек.

Полный размер

На обрезки просмаленого бруса выложил основание из бруса 150×150 внешние края которого равны размеру 5800×2800 (ушло 3 бруса).

Полный размер

Брус по периметру

Полный размер

Готовое основание

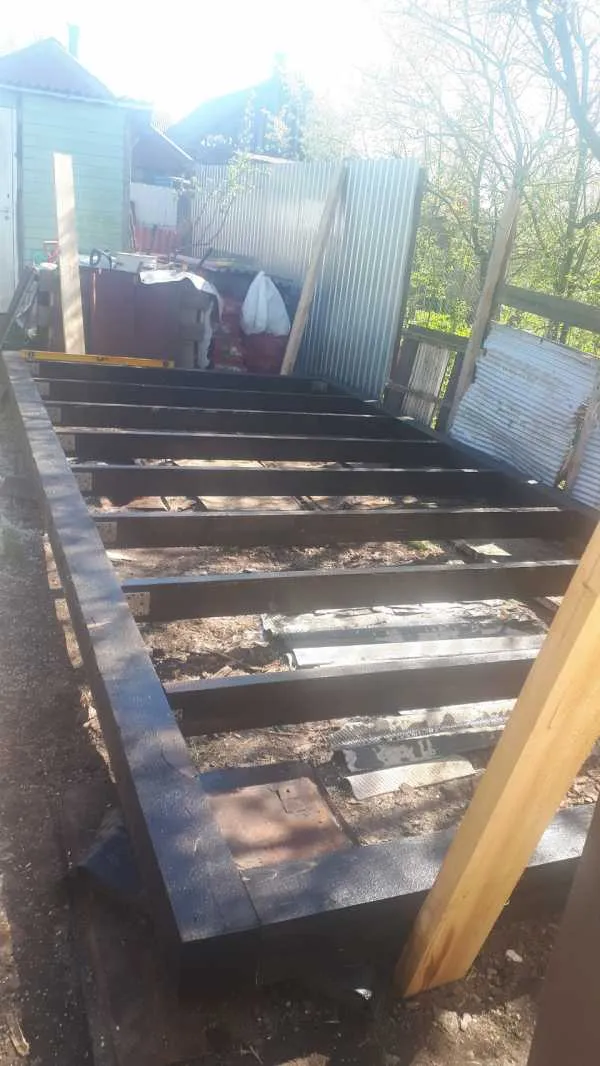

Затем на ребро поставил 7 поперечен из доски 50×150(крепил на углы)

Полный размер

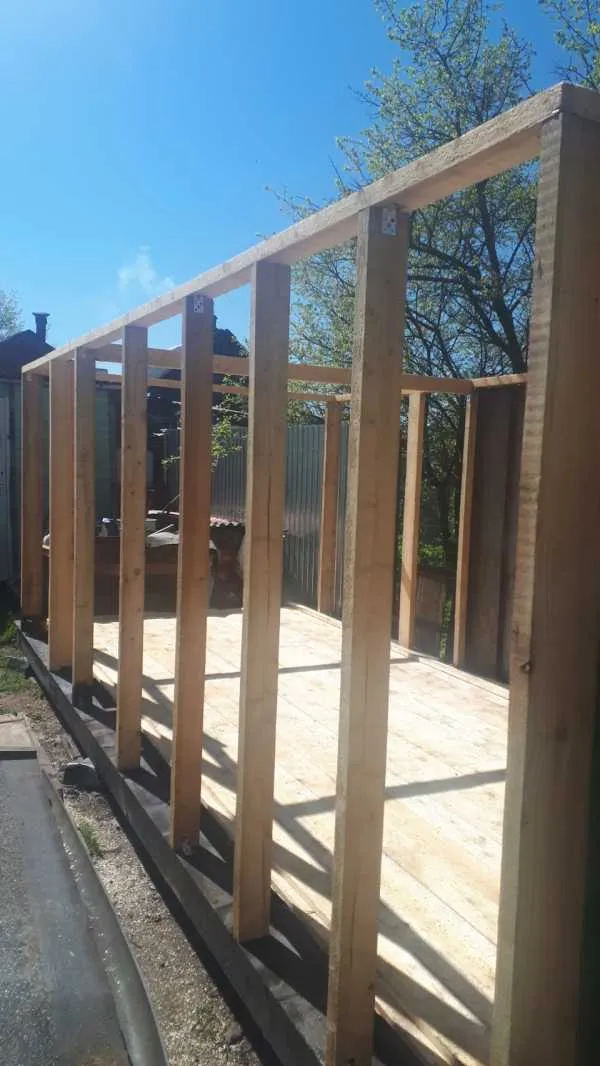

Поставил стойки из доски 50×100 (высота по 2 метра), только 4 угловых и пара в районе дровенника из 50×150, перед этим закидав пол 6 метровой дюймовкой.Расстояние между стойками выбиралось и подгонялось с учетом проемов двери, окна и 8 металических панелей оставшихся от старого железного гаража(ими закрылись 2 стены).

Полный размер

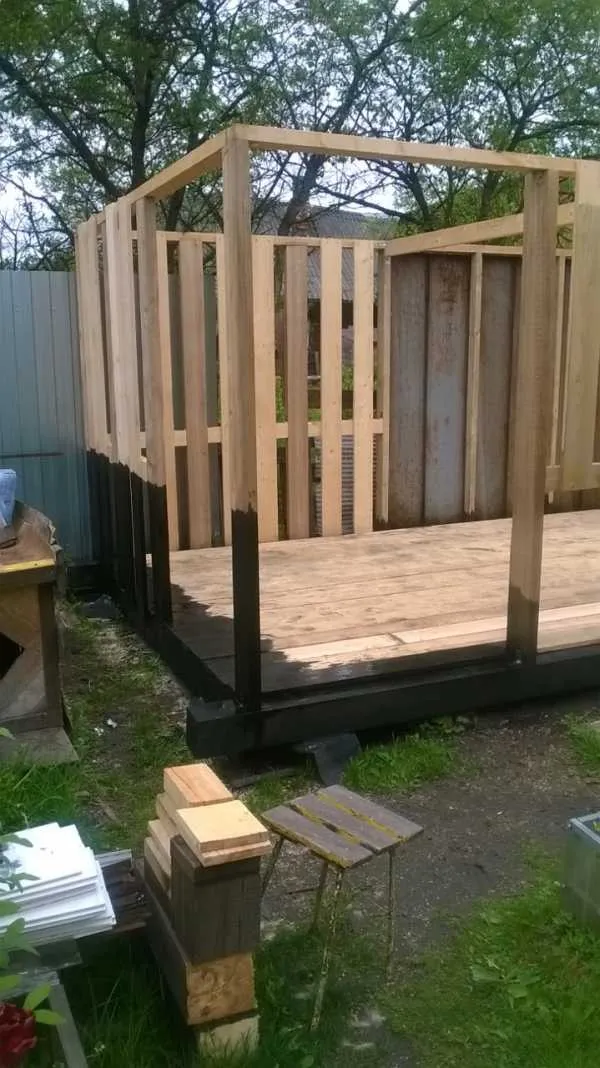

Верх обвязываем цельными досками 50×100(в размер нижнего основания)

Часть дровеника делам продуваемой а мастерская 3.5 метра будет глухая.

Полный размер

Собираем 7 стропильных треугольников.На каждый треугольник ушло по 2 доски 1900мм и 1 доска 3000мм + 3 монтажные пластины и 3 гвоздя на 150.Доска все таже, 50×100

У досок 1900мм с обоих концов делаем углы по 60 градусов, В ОДНОМ НАПРАВЛЕНИИ!(составив их получим конёк а с других концов в будующем приделаем планку для крепления водосточного желоба), а у трёхметровой с обоих концов по 30 градусов В РАЗНЫХ НАПРАВЛЕНИЯХ!(это будет основание нашего треугольника).Я их делал все 7 штук одинаковыми сложив пачкой на земле.Затем установил два крайних треугольника и натянул веревку (линию конька).Разметив равное расстояние установил оставшиеся 5 штук таким образом чтоб линия конька выстроилась по веревке.

Полный размер

Натянута веревка

Полный размер

Установил остальные 5 стропил

Полный размер

Накидываем обрешетку из 6 метровой дюймовки

Полный размер

Всё готово под ондулин)

Полный размер

Ондули накрыт, дождь не страшен.

Полный размер

Муравей на новом месте)))

Окошечко примеряем стеночки внутри черновые потихоньку шьем

Полный размер

Даже для собачьей будки место нашлось

И дровишки на место убрались

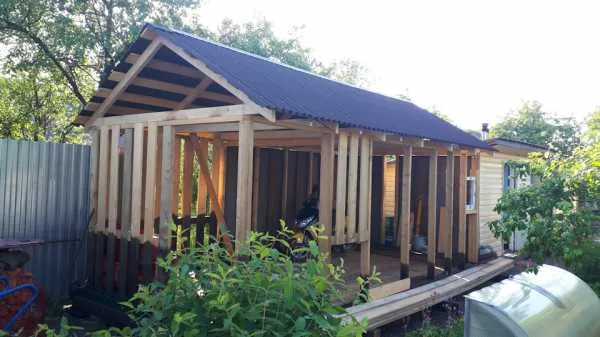

Как то так выходит

В будующем будем ставить дверь, шить сайдинг ну и внутряняя отделка.По итогу на данный момент ушло:три бруса 150×150, Куб дюймовки, 1/2 куба 50×100, 1/2 куба 50×150(еще и осталось несколько досок), 1/2 куба 2метровой дюймовки некондиции(на обшивку стен), 14 листов ондулина, 4 двухметровых конька, 21 монтажная пластина и столько же гвоздей(стропила), углов 100×100×100 20шт(основание), углов 40×40 примерно 150 шт, ну и куча саморезов…Все делали из 6 метрового материала, расчитывали чтоб минимум отхода- так и вышло.Никаких пазов нигде не выбирал, обсолютно все на углах.Итог 30-35 тысяч рубликов.Собрано за двое выходных(4-5 дней), ну и конечно в конце:

Вкуснота

И красота))))

Ну вот, прошло еще немного времени:

Полный размер

Спустя ещё одни выходные:

www.drive2.ru

Фундамент

Так как сарай — не очень тяжелая конструкция, для него достаточно столбчатого фундамента. Для сарая 3х6 с двухскатной крышей своими руками можно сделать столбчатый фундамент из кирпича или залить бетонные столбики. Для бетонного фундамента бурят скважины глубиной 80 см и диаметром 20 см, в качестве опалубки можно взять скрученный в трубку рубероид. Для армирования каждого столба нужно три прута арматуры. После того, как арматура вставлена в трубы, столбики бетонируют. Бетон в каждом из них должен быть залит на одном уровне, это контролируют с помощью гидроуровня. Для сарая шириной 3 м необходимо 3 ряда столбиков, если ширина 2 м — достаточно двух. В длину столбики также ставят на расстоянии 1,5-2 м.

Каркасный сарай легкий, поэтому такая конструкция позволяет сэкономить и на фундаменте. Небольшое строение можно возвести вообще без фундамента, заглубив стойки каркаса в землю на 50-60 см. Также без фундамента можно обойтись, если снять плодородный слой почвы, засыпать подушку из щебня, выступающую за контур сарая на 0,5 м с каждой стороны, на нее уложить брусья нижней обвязки, а сверху лаги для пола. Древесину нужно обработать антисептиком для прямого контакта дерева с грунтом.

Как построить хозблок с туалетом на даче своими руками (с фото и видео)

Вопрос индивидуальной гигиены на даче является одним из главных, поэтому самым необходимым сооружением, пожалуй, будет хозблок с туалетом и умывальником или душем, предоставляющий владельцу необходимый минимум удобств.

Для обустройства фундамента хозблока с туалетом своими руками нужно выкопать четыре ямы размером 500 х 500 мм и глубиной 400 мм и засыпать их смесью песка и щебня. На подготовленную подушку устанавливают деревянную или фанерную опалубку высотой 100 мм, укрепляют кусками проволоки и арматуры и заливают бетонным раствором.

Пока фундамент застывает, из брусков 75×50 мм и 50×50 мм изготавливают детали каркаса. Столярные соединения выполняют вполдерева.

На фундамент укладывают два бревна длиной 1800 мм, окантованные с двух сторон и обработанные горячим отработанным машинным маслом. Между фундаментными плитами и бревнами прокладывают по два слоя рубероида. Чтобы обеспечить постройке устойчивость при сильном ветре, в бревнах просверливают по два отверстия и длинными штырями прибивают бревна к земле.

К уложенным бревнам гвоздями и скобами прикрепляют элементы каркаса, временно зафиксировав их подкосами.

Для обрешетки этого вида хозяйственной постройки понадобится девять двухметровых досок. По обрешетке настилают пергамин и покрывают постройку шифером. На козырек бытовки укладывают два разрезанных листа размером 1130 х 1000 мм, на заднюю стену-крышу — два целых листа 1750 х 1130 мм и два листа 1130 х 750 мм. Стык козырька и стены-крыши перекрывают коньком из двух сколоченных досок. Следует предварительно окрасить крышу двумя слоями железного сурика.

При строительстве хозблока своими руками стены и раму двери обшивают вагонкой. Изнутри помещение можно обшить той же вагонкой, фанерой или оргалитом. По завершении монтажа нужно обязательно покрыть все деревянные поверхности лаком для защиты от атмосферного воздействия.

Посмотрите фото, как построить хозблок своими руками, где показаны все этапы работы:

Установить раковину можно не только внутри, но и снаружи, устроив над ней навес. Тогда внутри постройки будет больше места для инвентаря, дров или угля.

Туалет отгораживают перегородкой от помещения с умывальником. Стульчак можно сделать из доски-сороковки, а в качестве емкости под ним можно использовать полиэтиленовый двухведерный бак. Естественная вентиляция отсека будет осуществляться благодаря воздушной тяге, возникающей в полости между внутренней обшивкой и стеной-крышей.

На видео «Хозблок своими руками» показано, как возводится эта постройка:

Из чего строить

Сарай с двухскатной крышей можно построить из разных материалов:

• досок,
• сайдинга на каркасе из бруса,
• профлиста на каркасе из металлического профиля,
• пеноблоков,
• кирпича,
• бруса,
• бревна.

Самый дешевый вариант строительства сарая — это именно каркасный. Для этого потребуется брус или профильная металлическая труба прямоугольного сечения для каркаса и материал, которым каркас будет обшит.

Для постройки каркасного сарая можно взять брус 10*10 см для каркаса и обрезную доску для его обшивки. Предварительно все деревянные детали обрабатывают антисептиком от гниения.

Для сарая из пеноблока, кирпича и других тяжелых материалов можно залить мелкозаглубленный ленточный фундамент.

Для крыши понадобятся доски или металлический профиль для стропил и кровельный материал, который может быть любым.

Сарай-бытовка

Сарай бытовка выручит, когда вы только приобрели дачный участок и не построили или не привели в порядок основной дом. В бытовке можно переночевать, укрыться от дождя, хранить инструменты и одежду, готовить еду. В дальнейшем бытовку можно переоборудовать под сарай, сделать в ней дровник, летний душ, санузел, кладовку, хозблок. Если бытовку планируют превратить в баню, ее строят из бруса или бревна. Различные планировки бытовок показаны на рисунке.

Проще всего построить каркасный сарай с двускатной кровлей. В целом строительство крыши не очень отличается от строительства крыши дома, но из-за меньшего размера конструкция получается проще

Во время строительства важно соблюдать технику безопасности при работе на высоте и использовании инструмента

Каркасный сарай своими руками

Прежде чем приступить к строительству каркасного сарая, надо выполнить ряд подготовительных шагов. Так, первоначально выбирается оптимальное расположение для будущего объекта. Желательно подобрать участок, чтобы постройка находилась позади загородного дома. Таким образом каркасный сарай с односкатной крышей не будет привлекать к себе большого внимания.

Строительство на частном участке.

Еще одно важное условие – к каркасному сараю должен быть обеспечен беспрепятственный проход, нельзя загромождать или засаживать растениями окружающую территорию. Оптимальным вариантом будет устройство тропинки от каркасного сарая к жилому дому – даже в плохую погоду вы сможете без труда получить доступ к садовому инструменту

Подходящее место, где можно строить каркасно деревянный сарай можно выбрать, придерживаясь следующих правил:

• Строительство объекта желательно проводить на возвышенности (в весеннее время талые воды не будут размывать фундамент, строение прослужит гораздо дольше).
• Дверь в подсобку не должна быть уже ширины тачки, которую вы используете для работ в саду.
• Если вы раньше не имели опыта работы с подобными объектами, разработку схемы каркасного сарая и выбор подходящего проекта лучше доверить профессионалам. Цена каркасного сарая при этом будет выше, однако, профессиональный проект поможет избежать неправильного сооружения объекта в дальнейшем.

Чертеж постройки для инвентаря.

После выбора удачного места для расположения, начинаются работы, как правильно составить проект каркасного сарая. В проекте обязательно указывается, для каких целей будет использоваться постройка, обозначается тип фундамента, крыши. На основе проекта проводится подсчет необходимых строительных материалов.

Расчет постройки 6 на 3

Перед строительством каркасного сарая, в первую очередь необходимо нарисовать чертеж каркасного сарая, что позволит грамотно составить перечень необходимых строительных материалов. Расчет каркасного сарая начинается с подборки бруса для нижней обвязки сечением 100 на 100 мм, которого потребуется шесть штук по 3 метра.

Фото помещения для инструмента.

Силовой каркас сарая делается из доски 50 на 100 мм, из нее также монтируется стропильная система крыши. Обрешетка односкатной крыши делается дюймовкой. Стены каркасного сарая обшиваются листами ОСП, которые создают дополнительную жесткость. Также потребуется оцинкованные листы профнастила. Возможно потребуется утеплитель, если будете активно использовать постройку в холодное время года.

Рассчитать примерную смету работ и материалов можно с помощью специальных строительных калькуляторов, которые можно найти на просторах интернета. Помните о том, что каждый проект индивидуален, поэтому полученные расчеты будут только примерными.

1 Решаем первоочередные задачи строительства – где, для чего и какой сарай возводить

Для сарая существует много различных вариантов использования. А от них зависят выбор места на участке, а также размеров, конструкции и материалов, из которых он будет изготовлен. Поэтому прежде чем приступить к строительству сарая для дачи, следует сразу определиться с его назначением. Причем не только в ближайшем будущем, но и в долгосрочной перспективе, чтобы потом не пришлось подсобную постройку усовершенствовать, доделывать, а то и вовсе разбирать, чтобы построить заново.

Теплый сарай для кур

Рекомендуем ознакомиться

• Как сделать сарай на даче
• Как построить каркас сарая
• Как построить теплый сарай

Если сарай на даче будет использоваться только для хранения садовых инструментов и инвентаря, то при выборе места под него достаточно придерживаться следующих критериев:

1. Удобный доступ к хозпостройке в любое время года.
2. Почва в месте строительства малопригодна либо вовсе не подходит для выращивания растений.
3. Недостаточное для плодовых и/или декоративных культур естественное освещение.
4. Не стоит строить сарай в низине, так как там обычно скапливается дождевая и талая вода. Сооружение быстрее придет в негодность либо при его возведении придется предпринимать защитные меры (сделать более высокий фундамент, предусмотреть по возможности его гидроизоляцию и водоотвод от него, усилить влагоизоляцию всей постройки и тому подобное), на которые потребуются дополнительные усилия, время и затраты.
5. Не желательно располагать хозпостройку в местах, где зимой наметает много снега. В нее в это время года может оказаться трудно попасть (придется расчищать дорожку и подступ к дверям, чтобы открыть их), а весной придется больше откидать снега от стен, чтобы их, опять же, не подтопило.
6. Если имеет значение внешний вид участка с парадного входа и нет намерений как-либо декорировать сарай (использованием качественных стройматериалов либо отделочных поверх дешевых или с помощью декоративных растений), то его лучше расположить за домом или спрятать за высокими растениями, либо в глубине сада, где он будет незаметен.

Сарай только для инструментов, особенно на даче с небольшим участком, можно построить весьма скромных размеров. Чаще всего делают постройки 2×2,5 м.

Если сарай на даче будет использоваться для чего-то еще либо у него вовсе другое назначение, то это надо будет дополнительно учесть. Если в нем будут расположены дровник (место для дров) либо углярка (под уголь), то его все-таки лучше построить поближе к дому.

Если в сарае будет мастерская, то, с одной стороны, когда в ней будет шумное оборудование, постройку лучше разместить подальше от жилья, а с другой, стоимость подводки необходимых коммуникаций (электричества, водопровода, отопления) зависит от их протяженности

Нельзя забывать и о важности естественного освещения, а также солнечного тепла зимой. Мастерскую лучше построить на открытом пространстве, а не в тени деревьев или других строений, и чтобы ее окна были в южных либо восточных стенах. Если сарай предназначен для содержания домашних животных, надо еще учесть требуемые условия их содержания

Если сарай предназначен для содержания домашних животных, надо еще учесть требуемые условия их содержания

Например, крольчатник лучше располагать так, чтобы его постояльцев вообще ничего беспокоило

Если сарай предназначен для содержания домашних животных, надо еще учесть требуемые условия их содержания. Например, крольчатник лучше располагать так, чтобы его постояльцев вообще ничего беспокоило.

В общем, при выборе места надо учесть все нюансы использования сарая. На них надо опираться и при разработке конструкции постройки: какие размеры будут по наружному периметру стен и высоте; сколько, если они нужны, делать внутренних помещений и какова будет их площадь; наличие окон и дополнительных дверей (ворот) и так далее.

После составления эскиза будущего строения с основными размерами, желательно сделать более подробные чертежи. На них должны быть указаны размеры всех элементов сарая для дачи. При этом рекомендуется воспользоваться приведенным ниже алгоритмом выполнения всех работ. По подробным чертежам можно будет более-менее точно определиться с количеством необходимых стройматериалов и составить предварительную смету затрат.

Чертеж сарая из блоков

Сарай из блоков — это функциональное и долговечное строение, которое можно использовать для хранения инструментов, садовой техники и прочих необходимых в хозяйстве предметов. Построить такой сарай можно своими силами, при наличии некоторых навыков строительства и подходящих материалов.

Список материалов:

1. Бетонные блоки (количество зависит от планируемого размера сарая)
2. Цемент для замеса раствора
3. Песок
4. Вода
5. Древесина для обшивки крыши и дверей
6. Гвозди/винты
7. Кровельный материал (например, профнастил или металлочерепица)
8. Металлические уголки и анкерные болты для укрепления конструкции
9. Краска или антисептик для обработки древесины

Сначала необходимо выбрать подходящее место для сарая. Оно должно быть удобно расположено и иметь хороший доступ. Отметьте периметр сарая, проконтролируйте его уровень. Подготовьте основание для сарая. Выкопайте траншеи под фундамент, залейте их бетонной смесью. После того как бетон застынет, можно начинать кладку стен. Подготовьте раствор из цемента, песка и воды. Начните кладку стен с углов, выравнивая каждый ряд блоков по уровню. По мере возведения стен, устанавливайте металлические уголки для дополнительного укрепления конструкции. Используйте анкерные болты для крепления уголков к блокам.

После того как стены будут готовы, приступайте к установке крыши. Установите деревянные балки и покройте их кровельным материалом. Создайте двери из древесины и установите их на место. Также вы можете сделать и установить окна, если это необходимо. Покрасьте или обработайте древесину антисептиком для защиты от влаги и вредителей. После завершения работ, убедитесь, что сарай устойчив и надежен. Проведите внешнюю и внутреннюю отделку по своему усмотрению. Наконец, убедитесь, что сарай сухой и готов к использованию.

Бетонные блоки — основной материал для строительства сарая. Они обладают высокой прочностью, долговечностью и не требуют специального ухода.

Производитель	Описание	Характеристики	Цена за блок
«Стройкомплект»	Бетонные блоки из высококачественного бетона с добавками.	Размеры: 390х190х188 мм, Марка по прочности: М200	75-85 руб.
«Бетонный двор»	Блоки из тяжелого бетона, идеально подходят для возведения стен.	Размеры: 390х190х188 мм, Марка по прочности: М150	70-80 руб.
«БетонСити»	Блоки из легкого бетона, применяются в небольших строениях.	Размеры: 390х190х188 мм, Марка по прочности: М100	65-75 руб.
«Бетонмастер»	Блоки с повышенной прочностью, подходят для строительства в сложных условиях.	Размеры: 390х190х188 мм, Марка по прочности: М250	85-95 руб.
«Стройматериалы 24/7»	Универсальные блоки для строительства любых построек.	Размеры: 390х190х188 мм, Марка по прочности: М200	75-85 руб.

Устройство кровли

Далее можно приступать к устройству крыши и кровли. Конструкцию лучше всего соорудить стропильную. Плоская крыша для хозблока не годится. Стропила с успехом можно сделать своими руками из толстой доски или тонкого бруса, пользуясь приобретенными заранее электроинструментами.

Сначала делается горизонтальная обвязка верхней части стоек. Затем монтируются стропила с таким шагом, чтобы впоследствии между ними было удобно расположить утеплитель (при необходимости). По стропилам укладывается обрешетка, для которой можно использовать отходы распиловок, даже горбыль. И, наконец – верхнее покрытие. Для кровли можно использовать и шифер, и любой вид черепицы, различные рулонные материалы (рубероид простой, наплавляемый, армированный и другие).

Посмотрите видео, как обустроить крышу для надворных построек с помощью профнастила.
