Сварной забор из профильной трубы (профтрубы) своими руками: эскизы

Способы монтажа опор — какой выбрать?

При возведении ограждений практикуется 3 методики установки опорных конструкций:

прямая забивка в землю;
частичное бетонирование;
полная заливка бетоном подземной части стойки, в том числе устройство ленточного фундамента.

Варианты установки столбов

Каждый из перечисленных способов применяется в определённых условиях, зависящих от качества грунтов, их насыщенности влагой и степени замерзания. Вдобавок на выбор методики влияют вертикальные и боковые нагрузки, создаваемые весом конструкции и её парусностью

Для сплошных заборов действует важное правило: они должны хорошо противостоять ветровым нагрузкам, которые подчас превышают массу ограждения

Нагрузка на сплошной забор из профлиста

Простая забивка столбиков в землю позволяет ускорить строительство и существенно удешевить его. В противовес этим достоинствам у способа есть многочисленные недостатки:

Стойка, забитая в мягкий или сыпучий грунт (чернозём, глина, песок), быстро расшатается ветром и накренится, когда к ней прикреплены сплошные заборные секции с большой парусностью. К последним относится профнастил, поликарбонат и различные деревянные доски.
Если высота изгороди превышает 2 м, то ветер вывернет забитый столбик в любом случае, даже вместе с прозрачной для воздушного потока сеткой — рабицей.
В районах с глинистым влажным грунтом, вспучивающимся при отрицательных температурах, такие опоры вылезут из земли на 5—10 см в первую же зиму. После чего их окончательно наклонит ветром.
После забивки столб не способен нести большую нагрузку по массе. К нему нельзя крепить металлоконструкции либо элементы художественной ковки.

Тяжелая изгородь из кованых элементов

Из вышесказанного следует, что забивание стоек допускается использовать при таких условиях:

когда на вашем участке залегают твёрдые или скальные грунты;
забивка в мягкий грунт возможна, если высота изгороди не превышает 1,5 м, а пролёты делаются из сетки — рабицы или другого прозрачного для ветра материала;
если необходимо быстро возвести временное ограждение;
при строительстве плетней либо невысоких декоративных изгородей около клумб и палисадников.

Для ограждения палисадника столбики можно забивать в почву

Бетонирование потребует больших затрат труда, времени и средств. Только застывание бетона отнимет у вас 3 недели, не говоря о покупке ингредиентов для приготовления смеси и поиске бетономешалки. Взамен вы получаете следующие бонусы:

долговечность (забор спокойно простоит 30—50 лет в зависимости от материала);
правильное бетонирование применяется на всех типах грунтов;
укрепление бетонной смесью годится для любых разновидностей заборов, в том числе тяжёлых (камень, кирпич, металлоконструкции, ковка).

Ограда с кирпичными столбами

Получается, что выбор методики монтажа стоек зависит от условий в каждом конкретном случае. Забивка даёт экономию времени и средств, но не всегда применима. Бетон используется везде и обеспечивает надёжность и долговечность для любых конструкций, хотя обходится дороже. На стабильных сухих грунтах стоимость строительства снижается за счёт частичного бетонирования опор.

Технология монтажа ограды

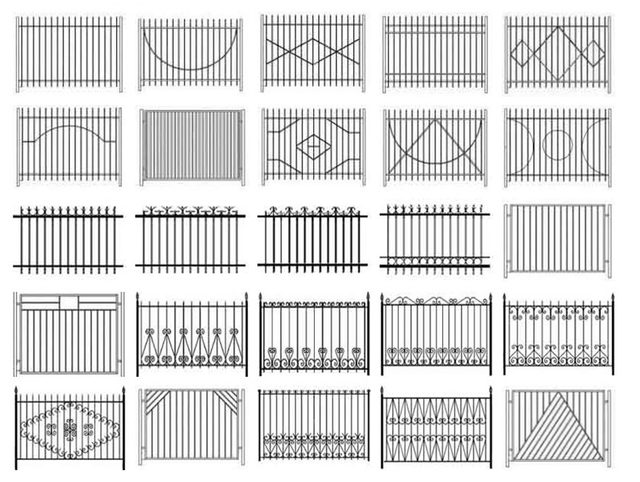

Сначала продумывают эскиз заборной секции с прорисовкой стыковочных узлов.

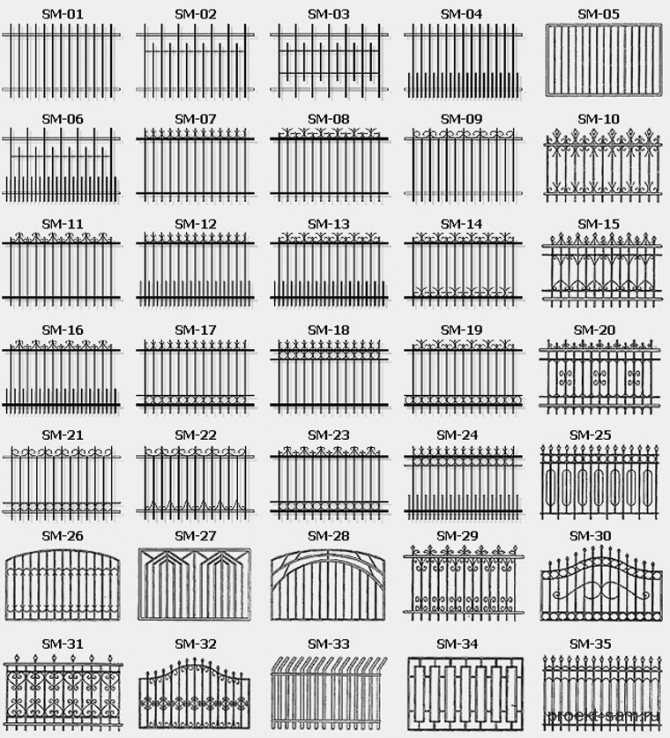

Эскиз можно составить самостоятельно либо поискать на тематических форумах в сети.

Материалы и инструменты, которые потребуются для изготовления забора из профильной трубы:

Несущая труба сечением 50х50 мм при толщине стенок в 2,5-3 мм.
Опорные столбики сечением 60х60 мм .
Профиль 40х20 мм для обустройства прожилин.
Материал для обрешетки секций.
Болгарка.
Сварочный аппарат.
Струбица и кувалда
Ножовка по металлу.
Строительный уровень.
Лопата или коловорот.
Щебень и цементный раствор.

Технология изготовления ограждающей конструкции включает несколько этапов:

При заводском прокате нередко бывают отклонения в плоскости. Поэтому все заготовки перед применением необходимо выровнять. Затем каждую заготовку обрезают по намеченным размерам на фрагменты одинаковой длины и торцуют. Элементы несущих стоек распиливают с учетом их подземного крепления.

Внимание: при работе с болгаркой не забудьте воспользоваться защитными очками, чтобы искры от входящего в металл диска, не повредили глаза. Наметив колышками место расположения будущего ограждения, через каждые 2 м бурят отверстия глубиной 1-1,5 м и диаметром в 0,1 м для установки опорных столбов. В районах с сильными порывистыми ветрами шаг опорных стоек желательно уменьшить до 1,5 метров

Каждую лунку наполняют на 1/3 мелким щебнем и по центру вертикально устанавливают профильную трубу, разворачивая ее широкой стороной перпендикулярно облицовке

В районах с сильными порывистыми ветрами шаг опорных стоек желательно уменьшить до 1,5 метров. Каждую лунку наполняют на 1/3 мелким щебнем и по центру вертикально устанавливают профильную трубу, разворачивая ее широкой стороной перпендикулярно облицовке

Наметив колышками место расположения будущего ограждения, через каждые 2 м бурят отверстия глубиной 1-1,5 м и диаметром в 0,1 м для установки опорных столбов. В районах с сильными порывистыми ветрами шаг опорных стоек желательно уменьшить до 1,5 метров. Каждую лунку наполняют на 1/3 мелким щебнем и по центру вертикально устанавливают профильную трубу, разворачивая ее широкой стороной перпендикулярно облицовке.

Выставив вертикальность стойки по уровню, засыпают пустоты между столбом и стенками лунки щебнем и заливают цементным раствором

Совет: чтобы зафиксировать опору в нужном положении, на время застывания раствора необходимо соорудить растяжки.

По составленному эскизу с просчитанными размерами изготавливают каркас секций, собирая его из расположенных по периметру труб

На этом этапе важно предупредить смещение смежных заготовок, прижимая их с помощь струбиц. Чтобы пролет ограды был надежно зафиксирован, к опорным стойкам приваривают по 2 петли, вырезанные из листового металла

Видео: простой способ сварки профильных труб

К готовому каркасу приваривают тонкие трубы заполнения, при необходимости дополняя композицию декоративными элементами. Собранные пролеты приставляют к столбам, на которых уже приварены петли для фиксации. Убедившись, что вертикальные прутья строго перпендикулярны горизонталям и формируют идеально ровный ряд, соединяют элементы конструкции посредством сварки или болтов.

Зачистка сварных швов

По завершении работ места сварки металлической поверхности зачищают от коррозии и обезжиривают. Чтобы придать конструкции более презентабельный вид и продлить срок ее службы, трубы можно окрасить масляной краской.

Правильно подобранная труба и соблюдение технологии монтажа является гарантией того, что забор получится надежным, и срок службы конструкции будет исчисляться десятилетиями.

Волгоградский трубный завод (ВЭСТ-МД)
Волгореченский трубный завод (Газпромтрубинвест)
Ижорский трубный завод (ИТЗ)
Королевский трубный завод (КТЗ)
Челябинский завод изоляции труб (ЧЗИТ)

Добавить компанию

Выполняем расчеты на прогиб трубы самостоятельно
Особенности врезки в газовые трубы
Борьба с конденсатом из вытяжных труб
Способы устранения течи труб под давлением
Как сделать грибок на трубу дымохода своими руками

ТрубСовет .ру Мы знаем о трубах все

При копировании материалов с сайта, обязательно размещайте обратную ссылку на trubsovet.ru

Разновидности

Заборы из профильной трубы возводятся с применением двух технологий:

на столбы навешивают секции, которые предварительно изготавливаются;
полотно ограды набирается постепенно, в данном случае профильные трубы крепятся на каркасе после установки опорной конструкции.

Второй вариант менее предпочтителен, т. к. требует соблюдения высокой точности монтажа труб. Работать в данном случае придется в вертикальной плоскости, поэтому нужно постоянно проверять положение конструктивных элементов. Сварные секции изготавливаются на ровной горизонтальной поверхности, что существенно упрощает задачу.

Из готовых секций

Конструкции данного вида сооружаются в 2 этапа:

Изготавливаются секции. Для этого необходимо определить расстояние между трубами. Оно не должно быть слишком большим, т. к. в данном случае есть риск проникновения на участок мелких животных. Для заполнения секции забора из профильной трубы используют изделия небольшого сечения. Они должны крепиться к поперечинам. Это могут быть профтрубы немного большего сечения. Данные элементы берутся в разном количестве: от 2 до 4 шт. Выбор делается с учетом высоты ограждения и тонкостей оформления секции.
Готовые изделия закрепляют на опорных столбах. Сложность установки секций заключается в том, что нужно соотнести расстояние между столбами и длину сварной конструкции. Существует 2 метода установки: встык, внахлест. Первый из вариантов предполагает необходимость применения сварочного аппарата. Если планируется устанавливать секцию на металлическую трубу внахлест, для этого можно использовать стандартный крепеж.

Чтобы выполнить такие работы, понадобится сварочный аппарат. Можно приобрести готовые секции нужного размера. В данном случае монтаж будет выполняться быстрее.

Сварной

Для изготовления секций применяют те же материалы: профильные трубы разного сечения. Монтаж выполняется последовательно. Однако порядок работ может быть разным:

сначала крепят поперечины к столбам, потом приваривают материал заполнения заборного полотна;
второй вариант предполагает необходимость изготовления секций, затем уже готовую раму фиксируют на опорах.

Сварные заборы из профильной трубы — общее определение ограждений, которые изготавливаются методом сварки. Секционная ограда тоже может называться сварной.

Установка сварных металлических заборов

Услуга монтажа металлического ограждения часто сопровождает сам заказ – не все владельцы располагают рабочей силой и инструментом, чтобы еще и установить конструкцию. Тем более, что это достаточно трудоемкий процесс, несмотря на то, что секционная модель монтируется довольно быстро. Установка проводится в несколько этапов: сначала территория замеряется, рассчитывается количество секций и столбов. Затем периметр будущего ограждения размечают: обычно расстояние между столбами, а, следовательно, размер секций не превышает расстояния трех метров – это оптимальная длина для его прочности. Далее бурят ямы согласно разметке, глубиной около метра, устанавливают столбы и заливают бетоном для надежности. И уже затем при помощи сварки крепят элементы ограждения к столбам.

Как видите, процесс довольно сложный, но не представляющий труда для профессиональной бригады, которая много лет занимается установкой. Целесообразно заказать ограждения вместе с монтажом не только для того, чтобы избавить себя от лишних хлопот, но и для уверенности в том, что технологии будет соблюдены верно, обеспечив всей конструкции долговечность и прочность.

Преимущества и недостатки

Опишем основные плюсы и минусы использования винтовых свай при строительстве заборов.

Плюсы:

• Высокая скорость монтажа.• Простота работ, минимум необходимого оборудования, возможность самостоятельного монтажа свай. • Низкая трудоемкость и стоимость работ.• Отсутствие вибраций при установке свай.• Возможность монтажа в любой сезон. • Возможность использования практически на любых грунтах (исключая скальные породы). • Прочность и надежность, нагрузка до 4 тонн на сваю. • Легкость транспортировки за счет низкого веса. • Не нужно выравнивать участок и подготавливать грунт перед монтажом. • Нивелирование высотных перепадов на местности.• На сваи не действуют выталкивающие силы, геометрия конструкции после монтажа не изменяется.• Нет влияний сезонных и температурных изменений и усадки. • Длительный срок службы. • Простота демонтажа и переноса забора при необходимости.

Минусы:

Недостатков у винтовых свай практически нет. Единственный реальный минус — невозможность использования на скальных грунтах.

Чертежи распашных металлических ворот из профлиста и требуемые материалы

Итак, пришло время рассказать, какую конфигурацию я выбрал для своих ворот. Размеры определялись просто. Высоту каждого полотна я назначил в соответствии с высотой профлиста – 2000 мм. Ширину – 2030 мм,с учетом сантиметровых зазоров для свободного хода створок. Если сделать впритык, летом они могли и не закрыться, увеличившись от нагрева. Коэффициент температурного расширения у металла достаточно велик.

Как я уже указывал, основную роль в обеспечении жесткости должны взять на себя листы профнастила. Это позволило отказаться от длинных диагональных раскосов, сэкономив почти шесть метров металлической профтрубы (см. чертеж).

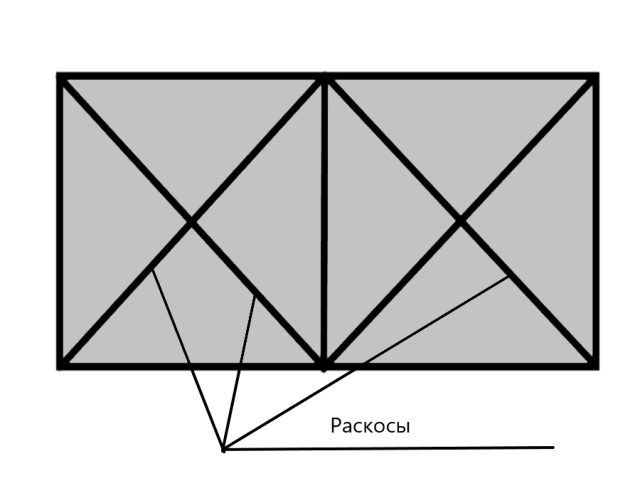

Металлические раскосы окажутся бесполезными после того, как к каркасу будут прикреплены профлисты

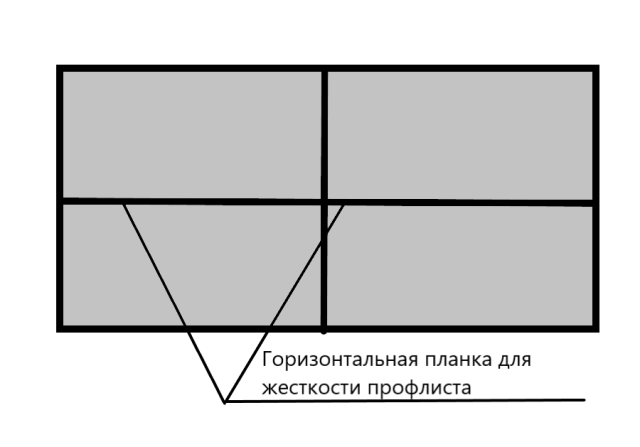

А вот горизонтальные планки на середине высоты створки придется установить, иначе при высоте 2 метра жесткости листа будет недостаточно

Я просто укрепил каркас по углам небольшими отрезками. Заодно получилось и вес ворот уменьшить, снизив нагрузку на петли. А вот промежуточный горизонтальный прогон посередине каждого полотна пришлось поставить, иначе листы могли не выдержать ветровую нагрузку и погнуться.

Уже в процессе изготовления мне вдруг пришла в голову мысль, что неплохо было бы дополнить ворота калиткой. Открывать каждый раз наружу даже одну из створок, чтобы пройти пешком, неудобно. Сняв каркас одного из полотен, я вварил в него еще и каркас калитки.

Итак, для работы мне потребовались следующие материалы:

труба профильная 40 х 20 х 2 мм для распашных ворот – 22,0 пог. м;
труба профильная 40 х 20 х 2 мм для установки калитки – 10,0 пог. м;
профилированный стальной лист 1200 х 2000 мм – 4 штуки;
саморезы заборные 5,5 х 19 мм – около 120 (в т. ч. около 20 шт. пришлось добавить из-за устройства калитки) шт;
петли – 3 пары (в т. ч. 1 пара для калитки).

Я намеренно указал отдельно расход материалов на калитку – если делать ворота без нее, получится еще более бюджетный вариант. Однако, как показывает практика, дешево – не всегда хорошо.

Инструменты я использовал вполне доступные:

угловую шлифмашину с шлифовальным и отрезными дисками;
сварочный аппарат с парой килограмм электродов;
шуруповерт (его можно заменить низкооборотистой электродрелью) ;
молоток;
угольник;
рулетка;
карандаш;
уровень;
отвес;
струбцины.

Все материалы необходимо подготовить заранее – в процессе изготовления может потребоваться подгонка «по месту».

Необычный забор-жалюзи из металла

Металлический забор-жалюзи – это необычная конструкция, производимая строго в соответствии с ГОСТом.

Особенности конструкции:

прочность;
представляет собой раму из профильной трубы, в которой под углом выложены стальные планки;
материал покрыт полимером для защиты от вредных воздействий с обеих сторон;
устанавливается конструкция очень просто;
такой забор легок, не подвержен горению, имеет высокий уровень жесткости, легко выдерживает воздействие атмосферных осадков;
ламели расположены под наклоном, благодаря чему с улицы участок оказывается укрыт от посторонних взглядом, а изнутри видно все то, что происходит снаружи.

Советы по монтажу

Прежде чем приступить к установке сварной конструкции, необходимо выполнить ряд подготовительных работ. В первую очередь нужно определить место расположения конструкции, разметить территорию, установить опорные столбы. Расстояние между столбами не должно превышать 2,5 м.

В качестве опоры можно использовать следующие материалы:

трубы из металла, диаметр которых составляет более 5 см;
столбы из профильной трубы диагональю более 2 см;
другие конструкции заводских размеров.

После того, как на участке будет произведена разметка расположения опорных столбов, для каждого из них необходимо подготовить яму. Лунки делают при помощи бура. Диаметр углублений должен быть чуть больше диаметра столбов. Глубина ямы рассчитывается с учетом будущей высоты забора. Стандартной высотой конструкции считается 1,5-2,5 м.

В большинстве случаев достаточно сделать лунки в земле глубиной 60 см. Если планируется установка опор, то столбы необходимо забить в грунт на глубину еще в 30 см. После этого ямы заливают бетоном. Следующим этапом является подготовка и монтаж перекрытий. Порядок дальнейших действий полностью зависит от вида сварной конструкции, которая будет устанавливаться на участке.

Перед монтажом ограждения из арматуры или профильных труб нужно определиться с материалом. Конструкции из арматуры не обеспечивают хорошей защиты территории, поэтому чаще всего используются в качестве временного ограждения. Для забора лучше взять прутья диаметром более 1 см, поскольку такая конструкция будет более надежной.

Установка перекрытий осуществляется в следующем порядке:

делается замер;
нарезаются прутья;
проводятся сварочные работы.

Размер труб будет зависеть от способа монтажа. Самый простой способ установки конструкции – расположить прутья перпендикулярно опорным столбам, однако наиболее привлекательно будет выглядеть ограждения с параллельными опоре прутьями. После того, как будут нарезаны прутья нужного размера, можно приступать к сварке конструкции. Данный этап не представляет никакой сложности, если вы обладаете навыками проведения сварочных работ

При монтаже важно следить за тем, чтобы сварочные швы были непрерывными

Установка секционного ограждения схожа с монтажом забора из сетки.

Процесс состоит из нескольких этапов:

изготовление каркаса;
сварочные работы;
установка конструкции.

Для сборки каркаса используют уголки из металла. Каркас изготавливается в виде прямоугольной конструкции. Высота каркаса должна быть равной высоте забора. Сначала заготавливаются все четыре стороны будущей каркасной конструкции с запиленными под 45 градусов углами. Затем стороны нужно сварить между собой. Для изготовления перекрытия секционной конструкции можно использовать профилированные трубы, сетку или арматуру. Выбранный материал приваривается к каркасу. Готовые секции крепятся и привариваются к металлическим стержням на опорных столбах.

Уже установленные сварные ограждения можно украшать коваными декоративными элементами. Данная процедура обойдется дешевле, чем покупка готовой кованой конструкции. Можно как купить готовые кованые элементы, так и заказать работу у мастера.

Наиболее популярны следующие декоративные элементы:

кованые пики различного дизайна и размера;
кованые орнаменты;

фигуры животных и растений;
вензеля и кольца;
заглушки для столбов.

Инструкцию по монтажу забора смотрите ниже.

Возведение фундамента и монтаж опор

Технология установки применяется с учётом выбранного основания. Прежде чем приступить к этому этапу, следует тщательно (перепроверив) разметить периметр участка при помощи колышков и шпагата с необходимым шагом для столбов, учитывая размеры последних и крепёжных элементов.

Схема

Установка опор выполняется как во время создания фундамента, так и после. Это зависит от выбираемого способа:

Столбчатый (луночный, столбовой) – его используют, когда нет необходимости выравнивать рельеф по периметру.

Буром формируются лунки глубиной не менее 400 мм зависит от промерзания почвы. Следует проконсультироваться с местными профессионалами, так как при нарушении требований по заглублению, зимой может быть вытолкнут.

Для возведения такого основания после разметки, очистки периметра от дёрна, роют траншею, оборудуют её опалубкой, формируют из песка подушку и заливают бетоном.

В зависимости от способа монтажа, могут помещаться специальные крепления или трубы с большим диаметром, чем у столба.

Его можно укрепить при помощи армирования сеткой или арматуры.

Ленточный фундамент с лунками. Технология аналогична вышеописанной, за исключением дополнительного элемента — бетонного столба, который формируют на месте установки опор.

Как и в предыдущем варианте, крепления могут быть разные: болтовые, трубные.

Ленточно-столбчатый

Этапы изготовления забора

Заборы и ограды из профильной трубы изготавливаются по следующей схеме:

подготовка эскиза и подробного чертежа;
изготовление конструкции;
установка.

Чертеж забора

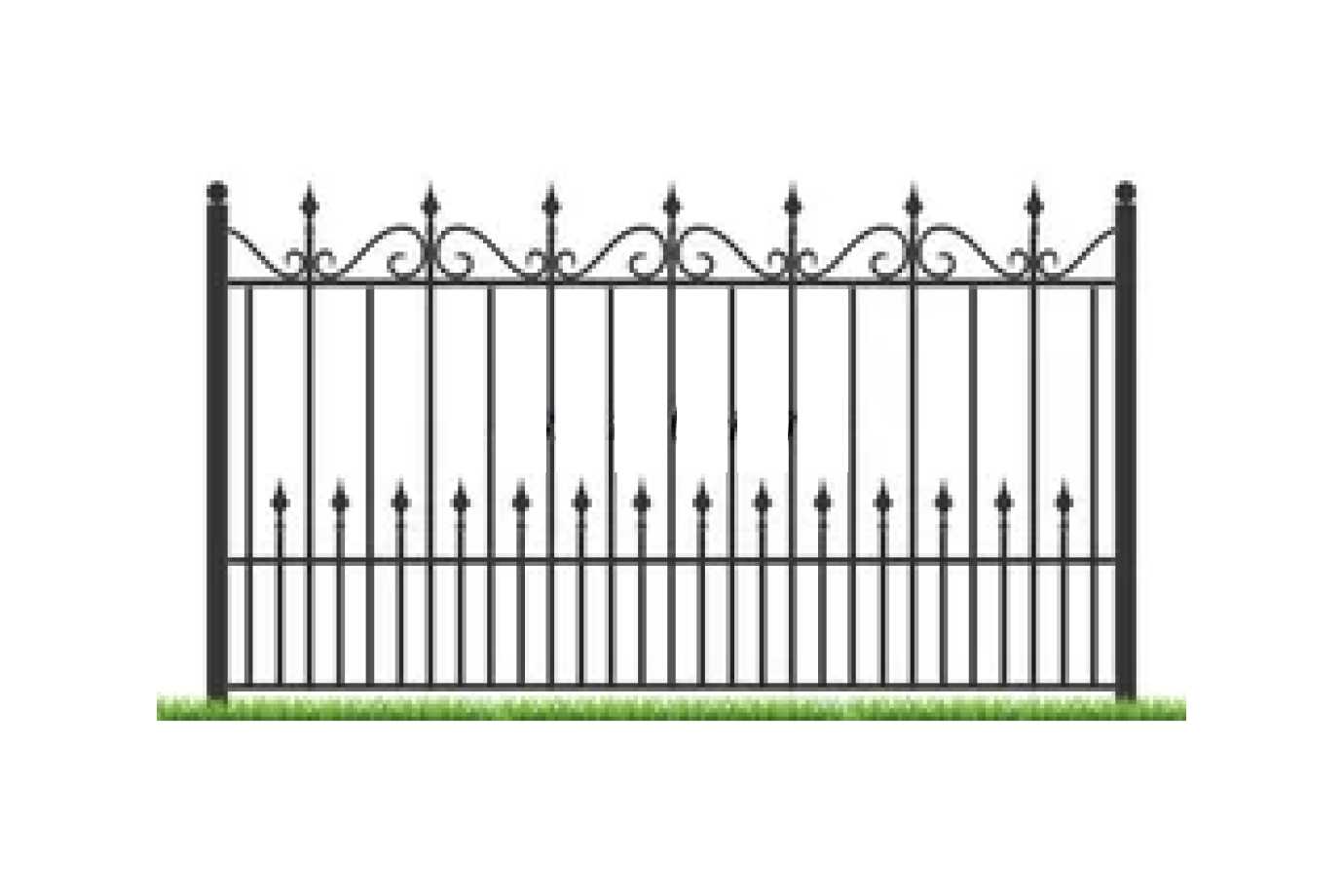

На начальной стадии рисуется эскиз ограждения. Данный рисунок содержит схематическое изображение будущего забора. Эскиз определяет места установки основных и декоративных элементов конструкции.

Предварительное изображение ограждения, отражающее желание изготовителя

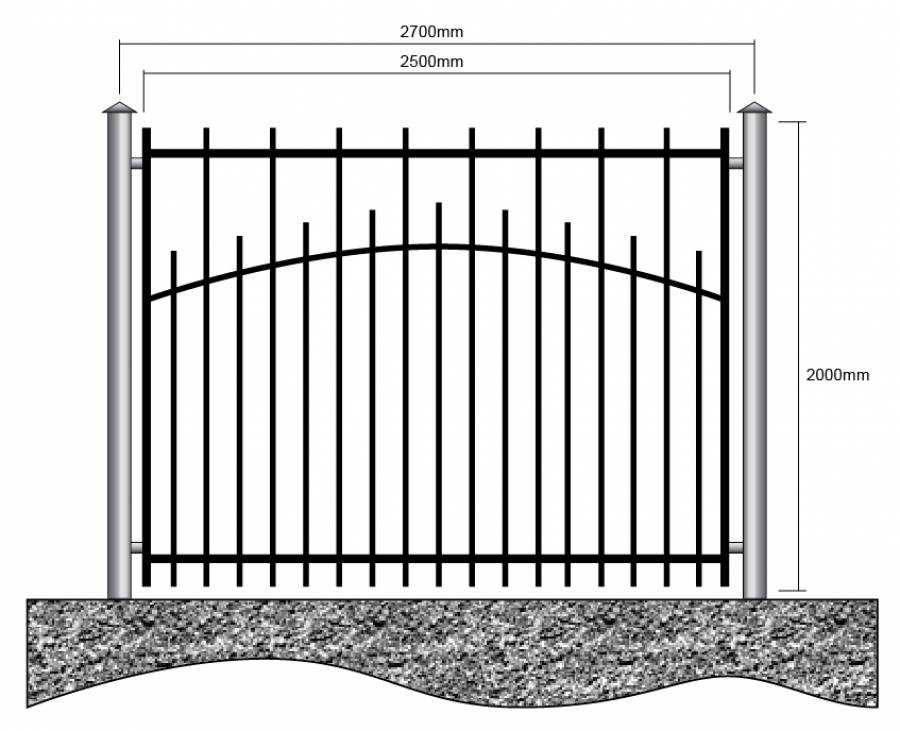

На основании готового эскиза разрабатывается подробный чертеж конструкции. В отличие от эскиза чертеж забора из профильной трубы должен отражать габариты целой конструкции и каждой его отдельной части.

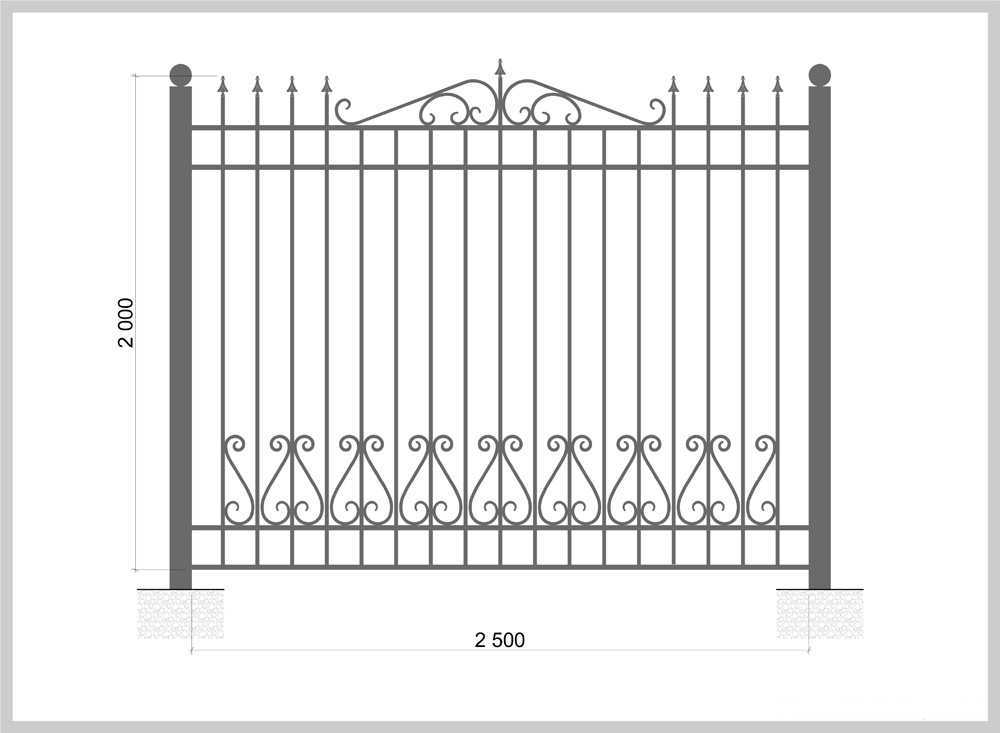

Чертеж готовой конструкции с определением и описанием требуемых материалов

На основании чертежа производится подсчет материалов, требующихся для изготовления забора.

Изготовление забора

Заборы, изготавливаемые из профильных труб, могут быть двух видов:

сварные, то есть цельные конструкции;
секционные, то есть конструкции, состоящие из отдельных секций.

Чтобы изготовить сварной забор из профильной трубы, надо:

подготовить все комплектующие, то есть нарезать трубы соответственно чертежному размеру;

Подготовка комплектующих элементов для дальнейшей сборки

Некоторые трубы имеют отклонения в габаритах. Это связано с методом производства профтруб. Перед нарезкой составляющих элементов забора все неровности требуется удалить при помощи шлифовальной машинки.

приварить комплектующие конструкции к предусмотренным местам. Сварка начинается с вертикальных участков, которые крепятся к несущим столбам. Далее устанавливаются горизонтальные перемычки изгороди, и производится окончательное наполнение открытого пространства трубами маленьких размеров;

Изготовление забора методом сварки отдельных частей

при необходимости устанавливаются декоративные элементы;

Различные элементы для придания забору индивидуального и эстетичного вида

места сварки зачищаются от образовавшегося налета и окалины;

Обработка мест сварки перед покраской

готовая конструкция покрывается специализированной краской.

Нанесение на металлические поверхности защитной краски

Секционный забор из профильной трубы изготавливается поэтапно:

на первой стадии производится необходимое количество секций, которые выполняются по подготовленному чертежу;

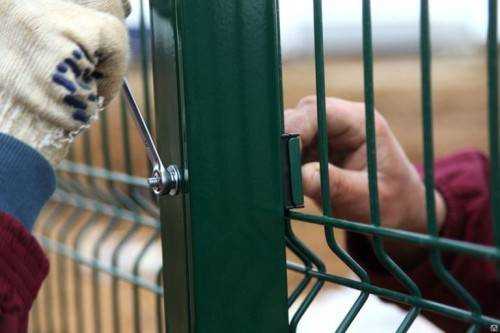

все секции устанавливаются на основные столбы. Для этого можно использовать сварку или специальные крепления, предусмотренные конструкцией.

Чтобы изготовить секцию ограждения, надо:

сварить каркас из труб;

При изготовлении каркаса надо учитывать расстояние между опорными столбами.

приварить элементы наполнения и декора;
зачистить места сварки;
покрасить готовую конструкцию.

Как изготовить отдельную секцию забора можно посмотреть на видео.

Установка готовой конструкции

Установка забора – это окончательная стадия. Чтобы своими руками поставить готовую конструкцию, требуется:

по периметру будущего забора произвести разметку. Отметить места установки опорных столбов;
под каждый основной столб пробурить отверстие. Диаметр каждого отверстия должен составлять минимум два диаметра столба;

Образование ям для установки столбов

в готовую яму устанавливается столб и заливается бетонным раствором;

Схема правильного монтажа опорного столба для забора

При выставлении столба особое внимание уделяется вертикальности и горизонтальности. Если эти параметры нарушены, то забор будет выглядеть покосившимся. Для фиксации опорной конструкции в нужном положении применяются растяжки, которые удаляются после полного высыхания бетона

Для фиксации опорной конструкции в нужном положении применяются растяжки, которые удаляются после полного высыхания бетона.

Проверка вертикальности конструкции строительным уровнем

на столбы навешиваются готовые секции или изготавливается сварной запор по вышеописанной схеме;

Установка отдельных секций забора без использования сварки

устанавливаются ворота и калитки.

Все работы по изготовлению и установке забора из профилированной трубы считаются законченными. Заборы из профилированной трубы отличаются долговечностью, простотой конструкции, совмещенной с эстетичным видом и небольшой стоимостью. Перед началом работ рекомендуется разработать собственный проект забора или воспользоваться готовыми эскизами. Изготовление забора своими руками возможно при обладании начальными навыками работы со сварочным оборудованием.
