Гэснм 08-04-745-01

Особенности унифицированного герметичного ВГУ

Унифицированный герметичный ВГУ для кабеля представляет собой инновационное решение, которое обладает рядом особенностей, делающих его привлекательным для различных областей применения.

1. Универсальность: Унифицированный герметичный ВГУ подходит для широкого спектра кабельных систем, включая энергетические, связи и другие отрасли. Он может быть использован для кабелей различных размеров и конфигураций, что обеспечивает гибкость и удобство при установке.
2. Герметичность: Одной из ключевых особенностей унифицированного герметичного ВГУ является его способность обеспечивать полную герметичность. Это позволяет применять его в условиях высокой влажности, водопогружения и других экстремальных условиях, где требуется надежная защита от пыли, влаги и механических повреждений.
3. Простота и удобство монтажа: Унифицированный герметичный ВГУ обладает простым и понятным монтажным процессом. Его конструкция предусматривает использование специальных элементов для соединения и герметизации кабелей, что упрощает установку и снижает затраты на рабочую силу.
4. Высокая надежность: Благодаря использованию высококачественных материалов и запатентованных технологий производства, унифицированный герметичный ВГУ обладает высоким уровнем надежности и долговечности. Он способен выдерживать экстремальные температурные условия, удары, вибрации и другие внешние воздействия, что гарантирует стабильную работу кабельной системы.
5. Стандартные размеры: Унифицированный герметичный ВГУ имеет стандартные размеры, что позволяет его легко интегрировать в существующую инфраструктуру. Это упрощает замену и модернизацию кабельных систем без необходимости в дорогостоящих переустройствах и модификациях оборудования.

Унифицированный герметичный ВГУ для кабеля представляет собой надежное и эффективное решение, которое может быть использовано в различных отраслях, где требуется защита и эффективная работа кабелей. Его особенности делают его привлекательным выбором для проектов с высокими требованиями к надежности и долговечности коммуникационных систем.

Преимущество кабельного ввода ГЕРДА

1. Установлена заглушка отверстия под кабель, изготовленная из трудногорючего, ударопрочного и химически стойкого пластика. Позволяет применять кабельный ввод без смонтированного кабеля. При монтаже кабеля заглушка удаляется

2. Материал изготовления кабельного ввода:
   • никелированная латунь (по умолчанию)
   • «Л» — латунь
   • «Н» — нержавеющая сталь
3. Различные типы присоединительной резьбы:
   • «М» — метрическая с шагом 1,5 по ГОСТ 24705
   • «G» — трубная цилиндрическая ГОСТ 6357
   • «N» — коническая K по ГОСТ 6111 (NPT)
   • «R» — коническая R по ГОСТ 6211 (BSPT)

   Резьба типа «M» и «G» может изготавливаться удлиненной (Д)

4. • Всего лишь одно уплотнительное кольцо со вставкой на весь диапазон диаметров кабеля. Кольцо невыпадающее, поэтому его не потерять случайно
   • Максимально широкий диапазон диаметров кабеля – по сравнению с вводами других производителей он больше до 30%
   • Уплотнительное кольцо защищает кабель от выдергивания и скручивания, а также обеспечивает защиту от воздействия окружающей среды
5. Резиновое маслобензостойкое кольцо в основании ввода не позволяет пыли и влаге проникнуть через резьбовое соединение внутрь электрооборудования. Кольцо установлено в специальный паз, поэтому при закручивании ввода кольцо не повреждается и не раздавливается

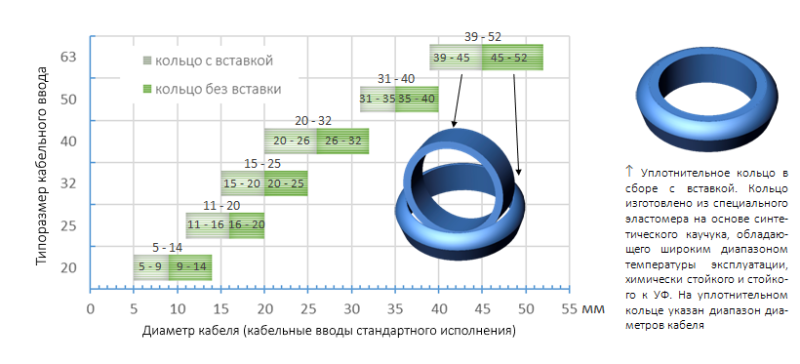

Допустимый диаметр кабеля

Допустимый диаметр кабеля зависит от Ex-маркировки кабельного ввода:

• 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X
  — стандартное исполнение, максимально широкий диапазон диаметров кабеля (см. таблицу 1),
• 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da
  — усиленное исполнение, диапазон диаметров кабеля несколько меньше (см. таблицу 2), но при этом обеспечивается максимальная стойкость к выдергиванию и скручиванию кабеля.
  Кабельный ввод предотвращает выскальзывание кабеля при приложенном к нему усилии растяжения, равным в ньютонах 20-кратному значению (в мм) диаметра кабеля.

Кабельные вводы стандартного и усиленного исполнения отличаются друг от друга только нанесенной на корпус лазерной маркировкой, других конструктивных отличий нет.
При отсутствии указаний от заказчика поставляются кабельные вводы с Ex-маркировкой
1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X (стандартного исполнения).
Чтобы заказать кабельный ввод усиленного исполнения, в коде заказа нужно указать Ex-маркировку, например: ГЕРДА-КВ-М20 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da

Таблица 1. Диаметры кабелей вводов стандартного исполнения 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X
Типоразмер кабельного ввода	Диаметр кабеля, мм	Тип резьбы
минимум	максимум
20	5	14	М20, G½ʺ, K½ʺ, R½ʺ
25	11	20	М25, G¾ʺ, K¾ʺ, R¾ʺ
32	15	25	М32, G1ʺ, K1ʺ, R1ʺ
40	20	32	М40, G1¼ʺ, K1¼ʺ, R1¼ʺ
50	31	40	М50, G1½ʺ, K1½ʺ, R1½ʺ
63	39	52	М63, G2ʺ, K2ʺ, R2ʺ

Таблица 2. Диаметры кабелей вводов усиленного исполнения 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex ta IIIC Da
Типоразмер кабельного ввода	Диаметр кабеля, мм	Тип резьбы
Уплотнительное кольцо с установленной вставкой	Уплотнительное кольцо без вставки
минимум	максимум	минимум	максимум
20	6	9	11	14	М20, G½ʺ, K½ʺ, R½ʺ
25	13	16	16	20	М25, G¾ʺ, K¾ʺ, R¾ʺ
32	18	20	22	25	М32, G1ʺ, K1ʺ, R1ʺ
40	22	26	28	32	М40, G1¼ʺ, K1¼ʺ, R1¼ʺ
50	32	35	36	40	М50, G1½ʺ, K1½ʺ, R1½ʺ
63	39	45	46	52	М63, G2ʺ, K2ʺ, R2ʺ

Подробнее см. файл «Каталог кабельные вводы серии ГЕРДА-КВ и аксессуары.» (сслыка на PDF вначале этой страницы)

Типы кабельных вводов

Вводы для кабелей В БРОНЕ *
ГЕРДА-КВБ	для всех типов бронированного кабеля круглого сечения
ГЕРДА-КВБМ	для всех типов бронированного кабеля круглого сечения, проложенного в герметичном металлорукаве ГЕРДА-МГ. Металлорукав присоединяется напрямую к вводу
ГЕРДА-КВБРВ	с внутренней резьбой на конце, для всех типов бронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель
ГЕРДА-КВБРН	с наружной резьбой на конце, для всех типов бронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель
ГЕРДА-КВБТр	с цанговым устройством крепления трубы, для всех типов бронированного кабеля круглого сечения, проложенного в трубе. На трубе не требуется нарезание резьбы

Вводы для кабелей БЕЗ БРОНИ
ГЕРДА-КВ	для всех типов небронированного кабеля круглого сечения
ГЕРДА-КВМ	для всех типов небронированного кабеля круглого сечения, проложенного в герметичном металлорукаве ГЕРДА-МГ. Металлорукав присоединяется напрямую к вводу
ГЕРДА-КВРВ	с внутренней резьбой на конце, для всех типов небронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель
ГЕРДА-КВРН	с наружной резьбой на конце, для всех типов небронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель
ГЕРДА-КВТр	с цанговым устройством крепления трубы, для всех типов небронированного кабеля круглого сечения, проложенного в трубе. На трубе не требуется нарезание резьбы

* — тип брони: стальная лента, стальная однорядная проволока, стальная сетчатая оплетка

Расчет электромагнитных параметров кабельной цепи при высокой частоте без устройств, согласующих волновое сопротивление

Постановка задачи. Информационные или управляющие сигналы передаются по кабельной цепи из «чистой» зоны в «грязную» или в обратном направлении в виде импульсов с коротким фронтом, а также с применением гармонических колебаний высокой частоты. В этом случае кабельную цепь следует рассматривать как линию с распределенными параметрами . В средней части кабельной цепи в гермопроходке вставлен отрезок кабеля КМЖ-1х4 или КМЖ-7х2,5 длиной 1,5 м. При передаче импульсов реализуются симметричные параметры цепи и в гермопроходке используется кабель

Необходимо определить насколько изменяется общее затухание в кабельной цепи и ее входное сопротивление, если вставить в ее средней части отрезок кабеля КМЖ длиной 1,5 м (или 0,8 м) без применения устройства для согласования волновых сопротивлений основного кабеля и кабеля КМЖ.

Данные для расчета. Волновое сопротивление основного кабеля 1130±20 Ом, входное напряжение 12±2 В, напряжение на нагрузке 4 В. Фронт импульсов 0,1-1 мкс, а длина импульсов 2±1 мкс.

Частота следования импульсов от 0,1 до 5-Ю4 Гц. На приемнике фронт импульса не должен превышать 1 мкс; амплитуда не менее 4 В. Длина основных кабелей до 500 м.

В других схемах основные кабели имеют волновое сопротивление 75 Ом, кабель КМЖ-7х2,5 — 32 Ом. Затухание при частоте 10 МГц для КМЖ-1х4 не более 0,012 дБ/м, а для КМЖ-7х2,5 — 0,005 дБ/м. Длина основных кабелей до 500 м.

Схема линии передачи с проходкой и после проходки (її и 12) волновое сопротивление равно Ъ\ и постоянная распространения электромагнитной волны і (кабель РК). На Ь участке волновое сопротивление равно Z2 и постоянная распространения 2 (кабель КМЖ). Величина Zн=Zb

Заключение. Если величина е Гг1г = 1, то из формул (34) — (37) следует, что al=U0 и Ъх = 0, то есть отражение на стыке основного кабеля и кабеля

КМЖ отсутствует. При частоте менее 106 Гц величина е Гг1г близка к 1, поэтому амплитуда отраженной волны на стенках кабелей будет небольшой и влияние гермопроходки на общее затухание колебаний линии и ее входное сопротивление будет невелико, поэтому в дальнейшем рассмотрим линию без согласующих устройств.

При частоте больше 1 МГц (до 10 МГц) отражение на стыках кабелей будет существенно увеличивать общее сопротивление. Для этого случая ниже рассмотрена линия с устройствами для согласования волновых сопротивлений на стыках кабелей.

Постановка задачи. При передаче импульсного сигнала по кабельной линии его форма на нагрузке (приемнике) будет отличаться от формы на начале линии (передающем устройстве). Это происходит вследствие того, что с увеличением частоты коэффициент затухания в кабеле увеличивается. Высокие частоты затухают сильнее, поэтому фронт импульсов размывается, то есть его длина увеличивается. Если в средней части кабельной линии вставлен отрезок кабеля КМЖ-2 1,5 коэффициент отражения на стыках кабелей также увеличивается с увеличением частоты.

Необходимо рассчитать влияние гермопроходки на общее затухание кабельной линии и ее входное сопротивление, а также на длительность фронта импульса.

Данные для расчета. Наименьшая амплитуда импульсов в передающем устройстве U0=12 В (14 В — 2 В), а на приемном устройстве Uн=4 В, длина фронта импульса на приемном устройстве не более 1 мкс. Общая длина кабельной линии не более 1500 м. Волновое сопротивление кабельной линии Z=130±20 Ом (витые пары кабеля КПоБОВ 10×2 с сечением жилы 0,7 мм2). Геометрические размеры кабеля КМЖ-2 155: диаметр жилы d=1,38 мм; внутренний диаметр металлической оболочки Dd=6,8 мм; расстояние между проводниками s=2 мм; диэлектрическая проницаемость минеральной изоляции г=4,6.

Плюсы использования герметичного ввода

Гермовводы для кабелей существенно повышают защищенность оборудования от механических повреждений. Снижается риск случайного вырывания провода из шкафа распределительного устройства. Исключается перетирание кабеля об острые края просверленного под него отверстия. Все это в совокупности положительным образом сказывается на бесперебойности и безопасности оборудования.

Герметичный ввод обязательно присутствует на любом ответственном оборудовании. Его применение снижает затраты на ремонт и обслуживание электрических шкафов и разветвительных коробок.

Гермоввод следует выбирать, исходя из будущих условий эксплуатации. Самое главное, что стоит учесть при подборе — это влажность, запыленность и взрывоопасность помещения. В зависимости от этих факторов выбираются изделия с соответствующим классом защиты.

Повышение надежности и жизненного цикла кабельной системы

Применение герметичного унифицированного ввода ВГУ для кабеля приводит к значительному повышению надежности и продолжительности срока службы кабельной системы. Это обусловлено следующими преимуществами:

1. Защита от воздействия внешней среды: Герметичный ввод обеспечивает надежную защиту от попадания влаги, пыли и других вредных веществ, что позволяет предотвратить коррозию кабеля и контактов и уменьшить риск возникновения перебоев в работе системы из-за воздействия окружающей среды.

2. Предотвращение непроизвольного разъединения и повреждения: Благодаря герметичности и прочности, унифицированные вводы минимизируют риск неправильного контактирования и повреждения кабеля в результате механического воздействия, например, при сильных вибрациях или ударам.

3. Упрощение обслуживания и ремонта: Герметичные вводы обладают высокой легкостью монтажа и демонтажа, что упрощает процессы обслуживания, ремонта и замены кабельной системы. Это позволяет существенно сократить время и затраты на поддержание и обновление инфраструктуры.

4. Улучшение эстетического вида и безопасности: Герметичные вводы ВГУ имеют компактный и эстетичный дизайн, который совместим с современными интерьерами и повышает безопасность, исключая возможность проникновения посторонних предметов или пыли внутрь системы.

5. Гарантия соответствия нормам и стандартам: Герметичные унифицированные вводы ВГУ спроектированы и изготавливаются в соответствии с требованиями норм и стандартов кабельной инфраструктуры. Это гарантирует их высокое качество, надежность и соответствие проектным решениям.





















Все эти преимущества существенно улучшают надежность, функциональность и продолжительность работы кабельной системы, что является важным аргументом в пользу применения герметичного унифицированного ввода ВГУ для кабеля.

Для чего нужен герметичный ввод

Гермоввод предназначен для надежного и безопасного введения кабельных линий в шкафы электрических аппаратов и устройств. Его применение позволяет добиться следующих положительных эффектов:

1. Изоляция кабеля защищена от механических повреждений. За счет гермоввода провод не касается острых и жестких краев электрического аппарата. Поэтому исключено повреждение его изоляции с последующим замыканием на стенки устройства.
2. Место входа кабеля в корпус аппарата получается герметичным. Применение ввода защищает внутренние части шкафа от пыли и грязи.
3. Надежное крепление кабеля. Гермоввод позволяет зафиксировать провод с помощью специального зажима. Поэтому кабель всегда будет оставаться на положенном месте.

Ввод электролинии в шкаф

О необходимости соответствия проводимых испытаний нормам безопасности на атомных станциях

Опытные образцы гермовводов для АЭС «Хурагуа» успешно прошли испытания на вышеописанной установке.

Приведенные в протоколе испытаний (приложение №4) результаты были признаны удовлетворяющими требованиям технического задания и были зачтены межведомственной комиссией (протокол — приложение №2). Измерения сопротивления изоляции кабелей гермовводов даются в табл. 4.3-4.4 (где Яжк — сопротивление изоляции между жилой и корпусом; Яжж — сопротивление изоляции между жилами).

Результаты измерений показали, что сопротивление изоляции после испытаний осталось в пределах нормы. О необходимости соответствия проводимых испытаний нормам безопасности на атомных станциях

Хотелось бы обратить внимание на то, что в настоящее время в нашей стране действует стандарт ГОСТ Р 52287-2004 (МЭК 60772-83) «Вводы электрические в структуре оболочки ядерных энергетических установок», введенный в 2004 г. Данный стандарт не в полной мере отвечает требованиям к повышенной безопасности в случае возникновения чрезвычайных ситуаций на АЭС

Так например, он допускает проведение раздельных испытаний гермов-водов при моделировании различных режимов аварий. Эти требования противоречат Правилам устройства и эксплуатации локализующих систем безопасности АЭС НП-010-98, которыми предусмотрено (п.2.1.6.), что ЛСБ и их элементы должны быть рассчитаны (или защищены) в соответствии с Общими положениями обеспечения безопасности атомных станций на внешние и (или) внутренние воздействия и их сочетания) (включая землетрясения, ударные волны, струи и т.д. По нашему мнению, в следующем стандарте необходимо отразить требование проведения испытания гермовводов в режиме большой и малой аварии при одновременном воздействии на него гамма — изучения, температуры, давления и интенсивного орошения дезактивирующих растворов.

В соответствии с такими повышенными требованиями гермовводы типа ВГКК успешно прошли испытания на специализированной установке в институте ядерной физики в г. Ташкенте, показав свою надежность.

Испытания в аналогичном режиме гермовводов, в конструкции которых применены полимерные материалы может показать их меньшую надежность. Все проводимые до настоящего времени испытания гермовводов с полимерной изоляцией проводились раздельно. Можно однозначно утверждать о проблеме аддитивности учета воздействующих факторов (температуры, давления, мощности дозы, атмосферных условий и др.) на радиационную стойкость полимерных материалов. Известно, что суммарное одновременное воздействие нескольких факторов обычно не ровно сумме результатов воздействия этих факторов, полученных раздельно в любой последовательности.

Создана методика учитывающая одновременное воздействие факторов радиации, повышенной температуры и дезактивирующих растворов, позволяющая оценить соответствие поставляемых на АС изделий необходимым уровням безопасности для всех режимов эксплуатации АС.

По нашему мнению ключевыми задачами повышения уровня безопасности проходок и другого оборудования системы локализации аварии, которые необходимо решить в ближайшем будущем, являются кардинальная переработка стандарта ГОСТ Р 52287-2004, установление критериев безопасности и создание стенда для испытаний проходок в условиях реальных режимов эксплуатации атомной станции.

Универсальность применения

Унифицированный герметичный ВГУ для кабеля обладает рядом преимуществ, которые делают его универсальным и применимым в различных сферах.

1. Широкий спектр применения:

Унифицированный герметичный ВГУ может использоваться не только в сфере электротехники и электромонтажа, но и в других отраслях промышленности, таких как строительство, машиностроение, авиационная и автомобильная промышленность. Благодаря своей надежности и прочности, он может быть использован для защиты кабелей от вредного воздействия окружающей среды и механических повреждений в самых разных условиях.

2. Универсальность по типам кабелей:

Унифицированный герметичный ВГУ подходит для различных типов кабелей, включая электрические, оптоволоконные и соединительные кабели. Благодаря этому, он может быть использован для различных проектов и задач, а также упрощает процесс поиска и закупки специализированных изделий.

3. Универсальность по размерам и конфигурациям:

Унифицированный герметичный ВГУ предлагается в широком ассортименте размеров и конфигураций, что позволяет выбрать подходящий вариант для конкретного проекта. ВГУ может быть как комплектным, включающим в себя все необходимые элементы для герметичной установки кабелей, так и отдельными компонентами, которые могут быть подобраны и комбинированы в зависимости от требований проекта.

4. Простота монтажа и обслуживания:

Унифицированный герметичный ВГУ имеет простую и понятную конструкцию, что делает его удобным в монтаже и обслуживании. Благодаря этому, даже специалисты без специальных навыков электромонтажа могут справиться с установкой и подключением кабелей.

5. Экономия времени и ресурсов:

Использование унифицированного герметичного ВГУ позволяет снизить время и ресурсы, затрачиваемые на установку кабелей. Благодаря простоте монтажа и возможности выбора изделий разных размеров и конфигураций, процесс укладки и подключения кабелей осуществляется более эффективно и быстро.

6. Соответствие стандартам и нормативам:

Унифицированный герметичный ВГУ соответствует всем необходимым стандартам и нормативам безопасности, что гарантирует надежность и безопасность кабельных систем. Его использование позволяет избежать возможных проблем и повреждений, связанных с несоблюдением нормативов.

Все эти преимущества делают унифицированный герметичный ВГУ для кабеля универсальным и незаменимым материалом в сфере электротехники и других отраслях промышленности.

Инновационные возможности герметичного унифицированного ВГУ

Герметичный унифицированный вакуумно-герметичный устройство (ВГУ) предлагает ряд инновационных возможностей, которые делают его привлекательным во многих отраслях промышленности и научных исследованиях.

1. Использование в экстремальных условиях

Благодаря своей герметичной конструкции, ВГУ может использоваться в экстремальных условиях, таких как космическое пространство, глубокие воды и высокие температуры. Это позволяет проводить исследования, выполнение задач и создание инновационных решений там, где традиционные системы не могут справиться.

2. Защита от внешних воздействий

Герметичная конструкция ВГУ обеспечивает надежную защиту от воздействия окружающей среды. Это позволяет сохранять целостность и стабильность внутренней среды и предотвращает попадание вредных веществ или частиц.

3. Высокая эффективность работы

ВГУ был разработан с использованием передовых технологий и материалов, что обеспечивает высокую эффективность его работы. Он способен обеспечить оптимальные условия для проведения экспериментов, исследований или производственных процессов, что позволяет сократить затраты времени и ресурсов.

4. Минимизация потерь и загрязнений

Благодаря герметичному дизайну, ВГУ минимизирует потери и загрязнения путем предотвращения выхода и входа вредных веществ и частиц. Это повышает качество процессов и продукции, а также снижает риск повреждения оборудования.

5. Гибкая настройка

Унифицированный герметичный ВГУ можно гибко настроить и адаптировать в соответствии с требованиями конкретного приложения или эксперимента. Он может быть легко интегрирован с другими системами и оборудованием, что обеспечивает более широкие возможности использования и исследований.

Благодаря своим инновационным возможностям, герметичный унифицированный ВГУ становится неотъемлемым элементом многих отраслей исследований и производства. Его высокая эффективность, защита от внешних воздействий и гибкая настройка делают его незаменимым инструментом для достижения новых научных открытий и технологических прорывов.

Ввод герметичный унифицированный ВГУ

НОРМАТИВ ГЭСНм 08-04-745-01

Наименование	Единица измерения
Ввод герметичный унифицированный ВГУ	шт
Состав работ
01. Герметизация. 02. Проверка на герметичность. 03. Проверка состояния изоляции кабеля после герметизации.

ЗНАЧЕНИЯ РАСЦЕНКИ

Расценка содержит только прямые затраты работы на период 2000 года (цены Москвы и Московской области), которые рассчитаны по нормативам редакции 2020 года с дополнениями 1 — 3. Для составления сметы, к стоимости работы нужно применять индекс пересчёта в цены текущего года.
Перейдя по этой ссылке, Вы можете посмотреть данный норматив редакции 2014 года.

ТРУДОЗАТРАТЫ

№	Наименование	Ед. Изм.	Трудозатраты
1	Затраты труда рабочих-монтажников Разряд 4	чел.-ч	21,5
2	Затраты труда машинистов (справочно, входит в стоимость ЭМ)	чел.-ч	4,01
Итого по трудозатратам рабочих	чел.-ч	21,5
Оплата труда рабочих = 21,5 x 9,62	Руб.	206,83
Оплата труда машинистов = 46,86 (для начисления накладных и прибыли)	Руб.	46,86

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

Нажав на ссылке в шифре или наименовании ресурса, Вы перейдёте на страницу с указанием оплаты труда машинистаи списком шифров расценок, в которых используется данный ресурс.

№	Шифр	Наименование	Ед. Изм.	Расход	Ст-сть ед.Руб.	ВсегоРуб.
1	91.05.05-015	Краны на автомобильном ходу, грузоподъемность 16 т	маш.-ч	0,18	115,4	20,77
2	91.06.03-058	Лебедки электрические тяговым усилием 156,96 кН (16 т)	маш.-ч	3,65	131,44	479,76
3	91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т	маш.-ч	0,18	65,71	11,83
4	91.17.04-233	Установки для сварки ручной дуговой (постоянного тока)	маш.-ч	3,13	8,1	25,35
Итого	Руб.	537,71

РАСХОД МАТЕРИАЛОВ

Нажав на ссылке в шифре или наименовании ресурса, Вы перейдёте на страницу с указанием веса единицы измерения материалаи списком шифров расценок, в которых используется данный материал.

№	Шифр	Наименование	Ед. Изм.	Расход	Ст-сть ед.Руб.	ВсегоРуб.
1	01.1.02.02-0021	Бумага асбестовая электроизоляционная БЭ, толщина 0,2-0,3 мм	т	0,0015	11549	17,32
2	01.3.01.07-0009	Спирт этиловый ректификованный технический, сорт I	кг	0,05	38,89	1,94
3	01.3.02.01-0002	Азот газообразный технический	м3	0,3	6,21	1,86
4	01.7.07.29-0194	Состав органосиликатный	кг	0,3	23,17	6,95
5	01.7.11.07-0034	Электроды сварочные Э42А, диаметр 4 мм	кг	2,5	10,57	26,43
6	01.7.15.06-0121	Гвозди строительные с плоской головкой, размер 1,6×50 мм	т	0,00015	8475	1,27
7	07.2.07.13-0171	Подкладки металлические	кг	0,5	12,6	6,30
8	08.3.07.01-0076	Прокат полосовой, горячекатаный, марка стали Ст3сп, ширина 50-200 мм, толщина 4-5 мм	т	0,0013	5000	6,50
9	11.1.03.05-0085	Доска необрезная, хвойных пород, длина 4-6,5 м, все ширины, толщина 44 мм и более, сорт III	м3	0,006	684	4,10
10	999-9950	Вспомогательные ненормируемые ресурсы (3% от Оплаты труда рабочих)	руб	4,14	0,00
Итого	Руб.	72,68

ИТОГО ПО РЕСУРСАМ:      610,39 Руб.

ВСЕГО ПО РАСЦЕНКЕ:      817,22 Руб.

Сравните значение расценки со значением ФЕРм 08-04-745-01

Для составления сметы, расценка требует индексации перехода в текущие цены.Расценка составлена по нормативам ГЭСН-2001 редакции 2020 года с дополнениями 1 — 3 в ценах 2000 года.Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Смета на строительство дома, на ремонт и отделку квартир — программа DefSmeta
   Аренда программыВ программе предусмотрен помощник, который превратит составление сметы в игру.

Классификация гермовводов

С точки зрения материала изготовления герметичные вводы бывают пластиковые (PG 36 или MG) и металлические (PG M или MG M). Их более подробные характеристики приведены в таблице.

Марка гермоввода	Диаметр внешней резьбы под отверстие в щитке, мм	Диаметр отверстия под провод, мм
PG7	12,2	3-6,5
PG9	15,2	4-8
PG11	18,8	5-10
PG13	20,5	6-11
PG16	22,2	10-13
PG21	28,2	13-18
PG29	37,1	18-25
PG36	47,1	22-32
PG42	53,7	32-38
PG48	59,3	37-44

Также кабельные вводы отличаются и по характеристикам окружающей среды. Здесь принято выделять два вида:

• общепромышленные — обеспечивают умеренную защиту места ввода провода;
• взрывозащищенные с заземлением — применяются в помещениях со взрывоопасной или агрессивной химической средой.

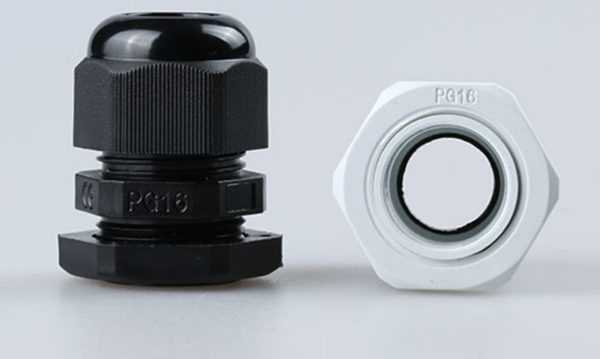

Влагозащищенный кабельный сальник PG16 IP68

Структура условного обозначения

Структура условного обозначения

ВХ₁Х₂ — Х₃Х₄(Х₅)/Х₆Х₇  Х₈  Х₉

В – ввод

Х₁ – материал ввода:

• Л – латунь
• С – сталь нержавеющая
• П – пластик

Х₂ – Количество уплотнительных колец (1 или 2), где

• 1 – внутреннее уплотнительное кольцо
• 2 – внешнее уплотнительное кольцо

Х₃ – Обозначение типа резьбы кабельного ввода:

• М – метрическая
• G – трубная цилиндрическая
• К — К – коническая

Х₄ – Диаметр резьбы кабельного ввода

X₅-Диаметр условного прохода. Только для вводов из полиамида.

Х₆ – Обозначение внешнего присоединения к кабельному вводу:

• М –резьба метрическая
• G –резьба трубная цилиндрическая
• К – резьба коническая
• МР –металлорукав

Х₇ – Размер внешнего присоединения к кабельному вводу

Х₈ – Климатическое исполнение и категория размещения по ГОСТ 15150

Х₉ – Обозначение технических условий

Условное обозначение при заказе или в документации другого изделия:

Кабельный ввод, изготовленный из латуни с одним внутренним уплотнительным кольцом, с метрической резьбой М20, предназначенный для присоединения гибкого или бронированного кабеля диаметром (6…12) мм, климатического исполнения B, категории размещения 1,5.

ВЛ1 — М20 В1,5  ТУ 3449-031-50578968-2013.

Кабельный ввод, изготовленный из нержавеющей стали с одним внутренним уплотнительными кольцом, с трубной цилиндрической резьбой G1”, предназначенный для присоединения гибкого или бронированного кабеля, диаметром (14…23) мм,c внешним присоединением — конической дюймовой резьбой К1”, климатического исполнения В, категории размещения 1,5.

ВС1 — G1”/К1” В1,5  ТУ 3449-031-50578968-2013.

Кабельный ввод, изготовленный из латуни с двумя уплотнительными кольцами (внутренним и внешним), с конической дюймовой резьбой К1”, предназначенный для присоединения гибкого или бронированного кабеля, диаметром (14…23) мм с монтажом в металлорукаве с условным проходом Dy 25мм, климатического исполнения В, категории размещения 1,5.

ВЛ2 — К1”/МР25  В1,5  ТУ 3449-031-50578968-2013.

Кабельный ввод, изготовленный из полиамида, с метрической резьбой М25, предназначенный для присоединения гибкого кабеля диаметром (10…14) мм, климатического исполнения У, категории размещения 1.

Гермовводы на основе метало — керамических узлов. Силовые и высоковольтные гермовводы

Примерами гермовводов с металлокерамическими узлами (МКУ) могут служить гермовводы силовых кабелей типа ВГУ и изоляторы типа ИПН для систем управления и защиты, предназначенные для работы в активной зоне реактора. Эти типы герметичных вводов работают на станциях с 1972 года без отказов и рекламаций. Устройства проходок типа ВГУ были созданы в нашей стране для силовых гермовводов (разработка института НПО «Электрокерамика», г. Москва и изготовление Шевлягинский завод – Моссковкая область). Проблеме разработки отечественных силовых гермов-водов посвящена работы Н.В.Минакова .

Герметичные вводы для силовых кабелей были спроектированы для 5-го блока Нововоронежской АЭС, и основные их параметры предопределялись конструктивными особенностями защитной оболочки этого блока. Защитная оболочка представляет собой цилиндр с колпаком, изготовленным из преднапряжённого железобетона, с ячейками в арматурной сетке с размерами 200200 мм. Толщина стенки 1200 мм. Внутренняя часть оболочки со стороны “грязной” зоны облицована листовой сталью марки ВМст3кп толщиной 6 -10 мм. Толщина стены и размер ячейки в арматурной сетке оболочки обусловили основные размеры герметичных вводов — их длину и диаметр. В дальнейшем для ряда других АЭС конструкции герметичных вводов были переработаны под толщину стен 600, 800, 1000, 1500 и 2000 мм. При комплектации 5 -го блока Нововоронежской АЭС многоканальная труба 11 (рис.1.5), игравшая роль биологической защиты и электрической изоляции, была изготовлена целиком из высоковольтного электрофарфора. В дальнейшем в промежуточной серии (гермовводы типа ВГ) многоканальная труба стала изготавливаться из керамических труб, залитых в бетон по жёстким направляющим. Рис. 1. 5Сильноточный герметичный ввод ВГ-1/500. . 1 – кабель; 2 – сальниковое уплотнение; 3 – гильза; 4 – кожух; 5 – болт; 6 – кронштейн; 7 – фланец; 8 – металлическая оболочка зоны; 9 – фланец; 10 – закладная труба; 11 – многоканальная керамическая труба; 12 – жёсткая токоведущая шина; 13 – гибкая токоведущая шина; 14 – закладная плита; 15 – фланец; 16 – болт; 17 – промежуточная обойма; 18 – изоляторы; 19 – колпачок; 20 – штуцер; 21 – биологическая защита зазора.

Диаметр и толщина металлических труб, заделываемых в бетонную стену при строительстве, задаются, в соответствии с допустимой величиной их прочности при напряжении арматуры оболочки и существующим сортаментом труб — 1947, 2199 мм. Через вводы на номинальное напряжение 6-10 кВ (номинальный ток 500 А) пропускается один токоввод, через вводы с UН=0,4-1,0 кВ — четыре токоввода (IН=500 А) и восемь токовводов (I Н=100 А).

Основные характеристики герметичных вводов промежуточной серии для АЭС приведены в таблице 1.1.

Вводы этой серии сохраняют герметичность и работоспособность при давлении 0,5 МПа, при этом утечка по гелию не превышает 10-6 см3/с, а также в различных аварийных ситуациях: при пожаре и землетрясении силой до 9 баллов по шкале Рихтера; при длительном (до 12 ч) воздействии пароводяной среды с содержанием борной кислоты 16 %; при многократной обмывке растворами кислот и щелочей с содержанием 5% NаОН+0,5% КМnО4+H2J и 5% НN 3+0,2% NаF=0,2% Н2С2Н4+Н2О с температурой 1000С при длительности одноразовой обмывки более 2 ч; после цикла резких колебаний температур с перепадом до 700С.

Унифицированная серия вводов типа ВГУ предназначена для АЭС с любым типом атомного реактора и выполнена в форме пенала полной заводской готовности (рис. 1.6, 1.7.). Монтаж ввода на строительной площадке сводится только к наложению двух сварных швов в “чистой” и “грязной” зонах и разделке и подсоединению кабелей. Установка герметичных вводов может выполняться в любом положении — от горизонтального до вертикал ного. Типоразмеры вводов унифицированной серии приведены в табл. 1.2, а основные характеристики соответствуют вводам промежуточной серии (см. табл. 1.1.).

Гермоввод

Гермовводы выполняются из ковара и согласованного с ним по ТКЛР стекла; наружная поверхность покрывается припоем.
 

Гермовводы серии ВГ являются переходной моделью для вводов типа вводов герметичных унифицированных ( ВГУ), предназначенных для прохода силовых электрических цепей с номинальным напряжением 1 и 10 кВ, частотой 50 — 60 Гц и силой тока 100, 500 и 600 А через стены и перекрытия герметичных помещений АЭС.
 

При ремонте гермовводов обязательно проверяют их герметичность. Затем герметичные выводы тяг и тросов управления проверяют на плавность хода и величину усилия, необходимого на их перемещение. Для тросов допускается усилие не более 0 5 — 0 9 кгс.
 

Плунжер 9, гермоввод 11, источник питания 19, измерительная головка 16 и корпус камеры 1 образуют электрическую цепь, с помощью которой контролируется наличие контакта между гермо-вводом и плунжером.
 

Жесткий статор.| Статор с компенсаторами. I — компенсаторы.

На рис. 3.6 изображен гермоввод с применением изолирующих керамических деталей и герметизирующих прокладок. Пакет пружин служит для компенсации разности линейных расширений при нагревании.
 

Жесткий статор.| Статор с компенсаторами. I — компенсаторы.

На рис. 3.7 изображен гермоввод с применением фторопластовых герметизирующих и изолирующих втулок. В нем стержень 1 герметизируется втулкой 2 из фторопласта. Изоляция осуществляется с помощью фторопластовых втулок 8, 9, 10 и керамической втулки И. Гермоввод собирается во фланце 5, который приваривается к корпусу статора.
 

При лужении нельзя касаться припоем гермовводов корпуса, Расплавленный припой не должен попадать на стеклянные и керамические части корпуса.
 

После регулировки зазора между плунжером и гермовводом начинают измерять давление жидкости, возникающее в образце. Для этого на образец постепенно оказывают всестороннее давление. Под его действием в порах образца из-за упругого сжатия скелета и порового пространства возникает давление флюида, который отжимается из образца под плунжер и поднимает его вверх, замыкая контакт. Противодавлением, создаваемым грузопоршне-вым манометром 17, плунжер возвращается в исходное положение и размыкает контакт.
 

Жесткий статор.| Статор с компенсаторами. I — компенсаторы.

На рис. 3.8 изображена еще одна разновидность гермоввода.
 

ТЭН с приваренными гермовводами.

На рис. 1.27 дан внешний вид ТЭНа с гермовводом, приваренным по описанной выше технологии, разработанной Всесоюзным научно-исследовательским институтом электросварочного оборудования. На ее основе создана опытная установка для высокочастотной сварки гермовводов ТЭНов.
 

ТЭН с приваренными гермовводами.
