Виды автомобильных хомутов для шлангов (с большим количеством фото!)

Какие бывают металлические хомуты для шлангов высокого давления

Обжимные металлические усиленные хомуты одинаково важны как для магистральных трубопроводов, так и для гибких шланговых магистралей. Для таких систем предусматриваются либо червячные варианты фиксаторов, либо силовые.

Шланговые крепежи имеют большую степень зажима

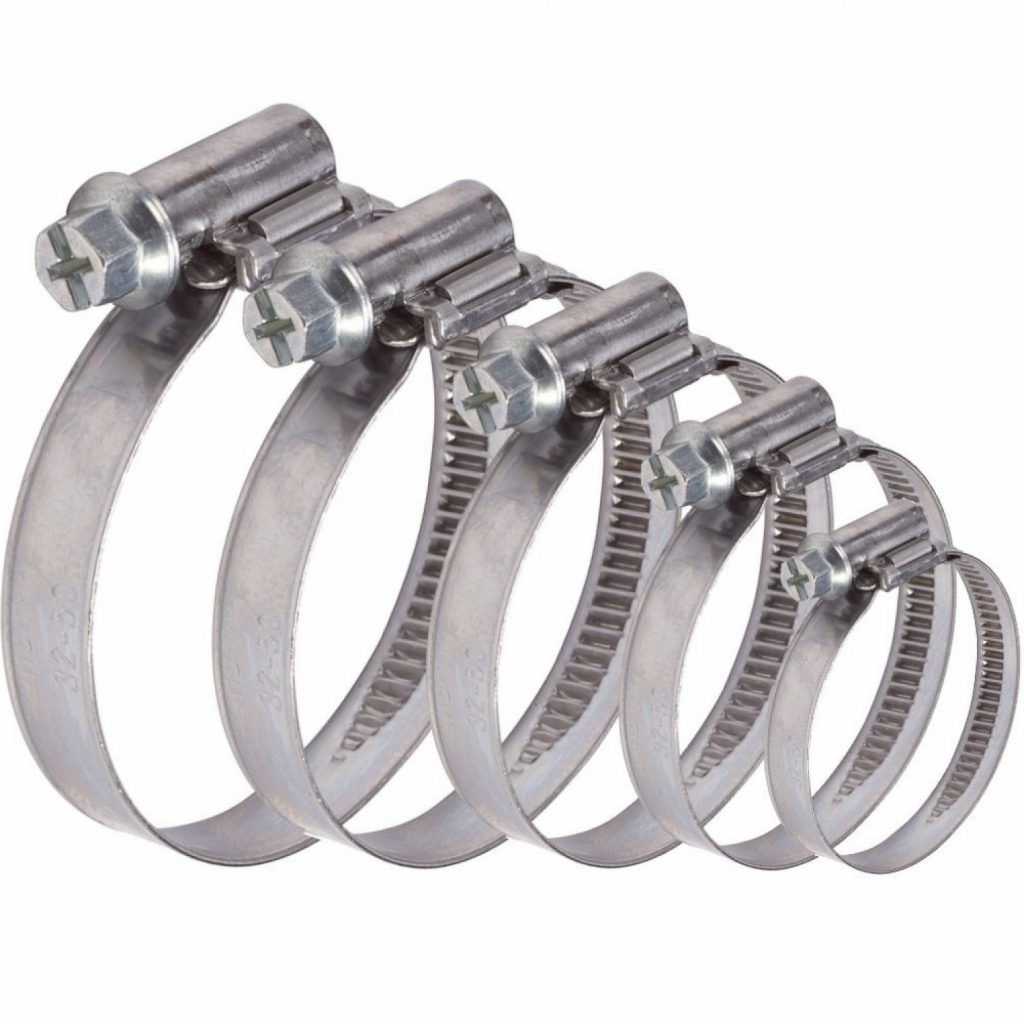

Червячные хомуты для шлангов

Червячный тип крепления представляет собой кольцо с болтом и засечками, которые нанесены на внутренний край хомута. Это помогает приспособлению герметичнее удерживать соединение.

Зафиксировать крепёж можно посредством крестовой отвёртки

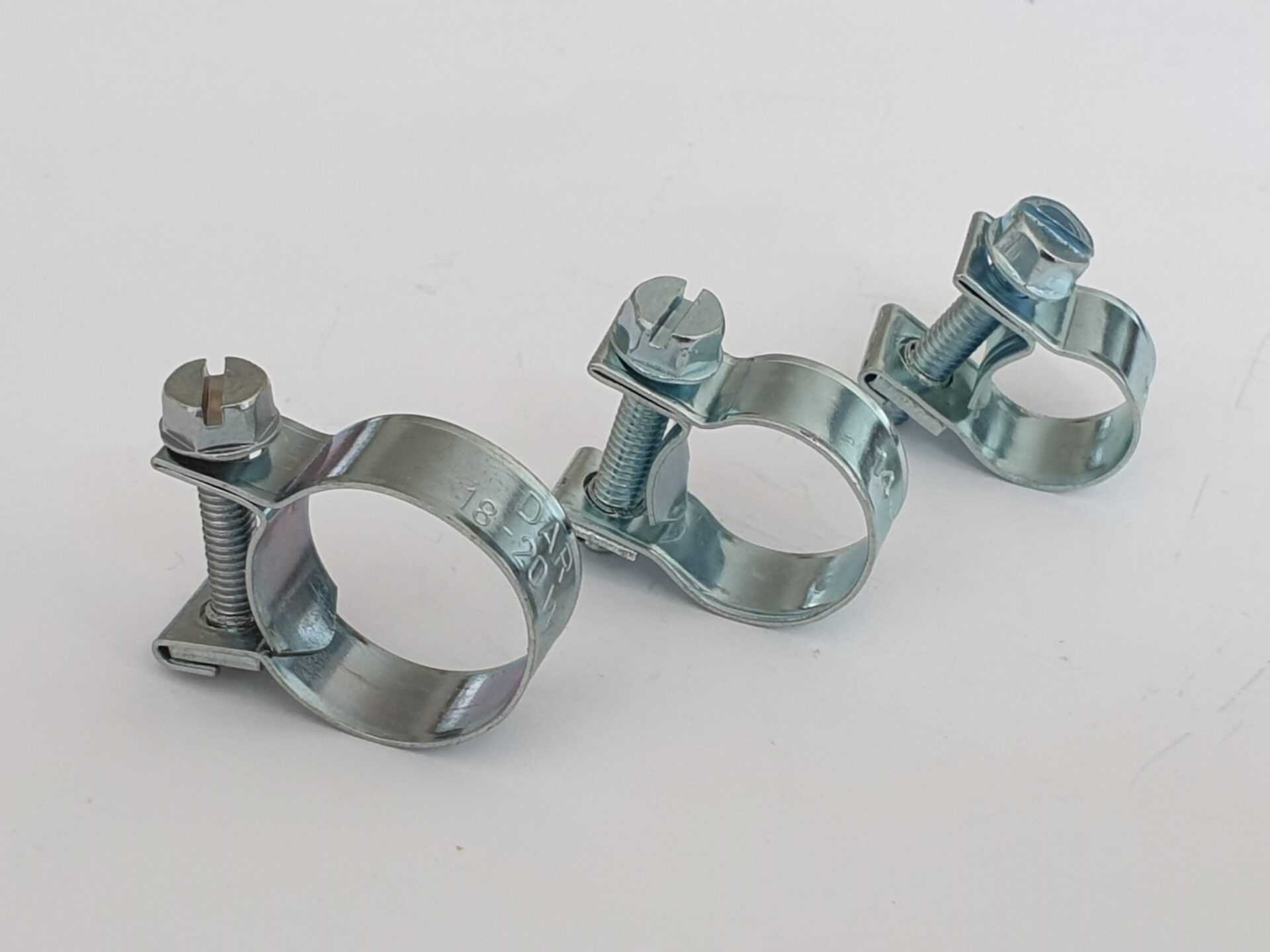

Силовые хомуты для шлангов высокого давления

Приспособления для крепления силового типа в соединениях отлично справляются со своими задачами, при этом их бывает несколько подвидов:

ленточные и проволочные оцинкованные имеют в качестве зажима болтовое соединение;
усиленные хомуты для шлангов — имеют зажимы с обеих сторон;
универсальные литые, оснащённые двумя болтовыми креплениями.

Такие фиксаторы оснащаются крепёжными болтами и имеют массивные распорки

Изготавливаются все эти виды хомутов исключительно из нержавеющей стали. Все они одинаково просты в эксплуатации и относительно дёшевы, поэтому некоторый запас таких крепежей в хозяйстве не помешает.

Рекомендуем посмотреть видеообзор хомутов, в котором рассказывается о том, для каких целей тот или иной тип используется, какие из них лучше купить.

Уважаемые пользователи, если у вас остаются вопросы по теме публикации, обязательно задавайте их. Наша команда с удовольствием ответит на них в самое ближайшее время. Если есть опыт использования того или иного обжима — делитесь им с нами.

Время чтения: 5 минут Нет времени?

Металлический хомут как элемент крепления или приспособление, используемое для ремонтных работ, нашёл широкое применение в различных сферах жизнедеятельности человека – от монтажа и ремонта трубопроводов различного назначения до использования в бытовой технике и транспортных средствах различных видов. Немногие знают, какие бывают металлические обжимные хомуты и как их правильно использовать. Рассмотрим подробнее все моменты, связанные с использованием таких креплений в обзоре редакции HomeMyHome.ru.

Разные марки изделий различаются по геометрическим размерам, типу фиксации и конструкции

Ремонтные хомуты для трубопроводов: правила эксплуатации и внешней вид

Для ликвидации опасных последствий аварий на трубных магистралях применяются хомуты ремонтного типа. Например, при прорыве водопроводной или отопительной системы, достаточно просто зафиксировать место проблемы без сброса давления. Такой способ ремонта может носить временный или постоянный характер.

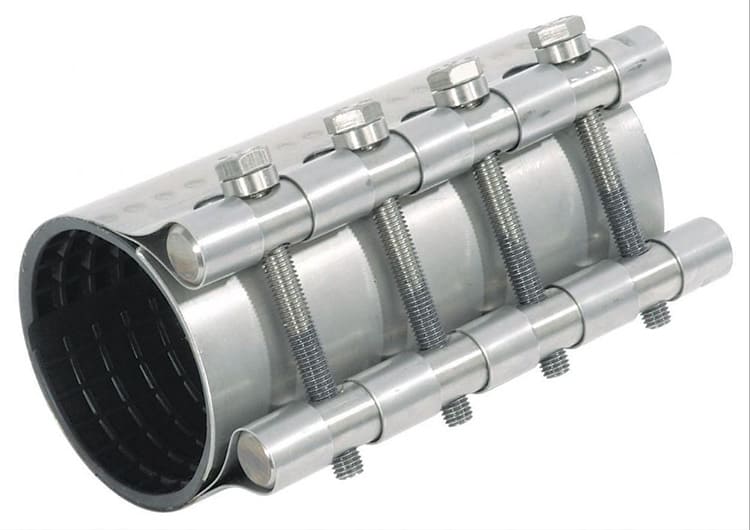

Ремонтный хомут может состоять из нескольких секций

Технические характеристики для ремонтных фиксаторов

С технической точки зрения, трубный нержавеющий или оцинкованный хомут представляет собой скобу с резиновой вставкой, которая придаёт месту соединения герметичность. Однако данные модели приспособлений предназначены исключительно для повреждений на прямых участках трубопровода. На изгибах или разветвлениях лопнувшие конструкции отремонтировать таким образом невозможно.

Приспособления для ремонта трубопроводов обязательно должны обладать следующими характеристиками:

наличие болтовых зажимов;
присутствие резинового герметика разной толщины;
возможность распорки деталей обжима между собой;
прочный металл, который не поддаётся деформации.

Для трубных хомутов характерно использование разрезанного уплотнителя

На заметку! Временная защита от потопа при прорыве водопроводной или канализационной трубы гарантирована при использовании ремонтных оцинкованных хомутов.

Какие бывают виды ремонтных хомутов

В зависимости от сложности работы по креплению трубопроводов, необходимо выбирать и модель ремонтного хомута. Разберёмся с существующими разновидностями:

односторонний. Чаще всего, это U-образная модель крепежа, которая имеет одну полуось с резьбой на концах и перемычку, которая впоследствии фиксирует трубу с помощью болтов. Однако такой вариант приспособления удобен только для предотвращения различных протечек;
двухсторонний — это конструкция, имеющая два металлических полукруга, которые соединяются между собой с помощью болтов, который на данной конструкции может быть от 2 до 4 штук;
многосоставной. Такой хомут представляет собой более сложный вид крепления. Обычно этот вариант предназначен для фиксации нескольких трубопроводов одновременно.

Силовые крепежи могут сужаться к месту крепления

Критерии выбора лучшего хомута

Выбор правильного хомута для патрубков автомобиля очень важен, поскольку он обеспечивает надежное соединение и предотвращает утечку жидкости или воздуха. При выборе хомута следует учитывать следующие критерии:

Критерий	Описание
Размер	Хомут должен быть подходящего размера для патрубка автомобиля, чтобы обеспечить плотное соединение без возможности проскальзывания.
Материал	Хомут должен быть изготовлен из качественного и прочного материала, который обладает хорошей устойчивостью к коррозии и высокими температурам.
Крепление	Хомут должен иметь надежный крепежный механизм, который будет легко затягиваться и фиксироваться в нужном положении.
Удобство использования	Хомут должен быть удобным в использовании и позволять легко и быстро устанавливать или заменять его без необходимости специального инструмента.
Цена	Цена хомута также является важным критерием выбора. Хомут должен соответствовать своей стоимости и предлагать хорошее соотношение цены и качества.

Учитывая все эти критерии, необходимо тщательно изучить предложения на рынке и выбрать лучший хомут, который будет идеально подходить для вашего автомобиля.

Как сделать деталь собственными руками

Чтобы сделать стяжку (хомут топливного шланга, системы охлаждения) самостоятельно, потребуются следующие инструменты:

штангенциркуль;
ножницы для резки металлических изделий;
дрель;
молоток;
гаечный ключ;
плоскогубцы.

К исходным материалам причисляют оцинкованную жесть, кусок резины. Также потребуются подходящие шайбы, болты и гайки. К необходимым параметрам относят диаметр шланга (трубы), ширина и длина предполагаемой детали. Размер отверстий определяют, ориентируясь на сечение болтов.

Заводские хомуты в специализированном магазине представлены в широком ассортименте. Их делают из пожаробезопасного полимера и нержавеющей стали.

Ремонтные и крепёжные хомуты: основные отличия

Крепёжные соединители и ремонтные — это совершенно разные изделия. Каждый из них выполняет конкретную функцию, соответственно, имеет свои отличительные свойства. Фиксатор ремонтного типа — это многофункциональный хомут, который предназначен для устранения в трубопроводных системах неполадок следующего типа:

трещины продольного и поперечного типа;
нарушение герметичности в соединительных деталях (фитингах);
свищи на трубах, образованные вследствие блуждающих токов.

В основном для ремонта используют классические модели хомутов в виде металлических пластин с согнутыми концами. Именно на этих местах устанавливают гайки и болты для стяжки. В комплекте к таким устройствам не идёт резиновая прокладка, поэтому её нужно подбирать индивидуально.

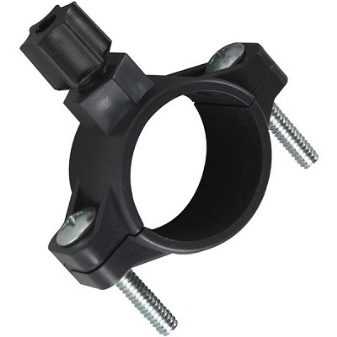

Некоторые хомуты имеют удобные рукоятки для крепления

Ремонтные хомуты пользуются преимуществами перед крепёжными. Они отличаются простым и оперативным монтажом, подходят для устранения практически любой неисправности, не требуют слива воды для проведения работ.

Металлические стальные хомуты для крепления труб

Крепёжные хомуты изготавливаются из различных видов металла и различаются по геометрическим размерам, конструкции и типу фиксации.

Основные технические параметры и материал изготовления

При изготовлении металлических хомутов используется нержавеющая или углеродистая сталь с нанесением защитного слоя от коррозии (цинк или иной материал). Основными техническими характеристиками подобных изделий являются:

типоразмер, определяющий диаметр закрепляемой трубы (измеряется в дюймах);
толщина (измеряется в мм);
размер соединительной гайки (если таковая имеется);
рабочая нагрузка (измеряется в килоньютонах);
разрушающая нагрузка (измеряется в килоньютонах).

Конструктивно элементы крепления могут поддерживать различное количество труб одновременно при их параллельной прокладке

Конструкционные формы и тип фиксации

Тип фиксации, предусмотренный на изделии, определяет вид трубопровода,на котором может быть использована конкретная модель, а также его назначение. Фиксация бывает двух видов:

жёсткая (неподвижная) – выполняется в местах изгибов и разветвлений в системах водопровода и канализации;
плавающая (подвижная) – используется в сетях отопления и горячего водоснабжения, где возможны продольные перемещения труб в процессе эксплуатации, связанные с изменением температурного режима работы систем.

По конструкции (форме) металлические крепёжные хомуты бывают следующих видов:

разъёмное кольцо;
два полукольца;
скоба U-образной формы.

Скоба U-образной формы изготавливается для каждого типоразмера труб, что позволяет подобрать необходимый элемент крепления для трубопроводов разного диаметра

Как подобрать необходимые детали

Хомуты для крепления шлангов выбирают, учитывая следующие факторы:

материал, из которых делают стяжки;
вид конструкции;
вероятность возникновения повреждений;
диаметр трубы;
расстояние между фиксируемыми деталями;
комплектация;
тип соединения;
устройство хомуты.

Приспособления для стяжки бывают раздельными и цельными. Последние изготавливают из пластика. Элементы из первой группы состоят из крепежной части и непосредственно хомута. Наличие первой поможет прикрепить деталь к потолку или стене.

Неизменным размером обладает лишь пружинный хомут, поэтому при его подборе следует обратить внимание на исходные данные. Чтобы их получить, необходимо провести необходимые замеры посредством штуцера

В раскрытом состоянии хомут должен быть больше трубы или шланга (максимальное значение), диаметр стянутой детали обязан соответствовать обозначенному минимуму.

Изделия фасуют по наборам. 10 деталей хватит для фиксации нескольких шлангов. Если потребность в демонтаже возникает регулярно, рекомендуют приобрести комплект, состоящий из 200 хомутов. Материал изготовления – один из самых важных критериев. Приспособления из нержавеющей стали является гарантией надежного и долгосрочного соединения. Изделия из пластика можно применить для фиксированного и подвижного соединения.

Особенности выбора

Во время процесса эксплуатации шланги, несмотря на свою гибкость, могут трескаться и пережиматься. Ситуацию могут исправить хомуты – соединить конструкцию и придать ей дополнительную прочность. Установка стяжки продлевает срок службы и предотвращает разрыв системы трубопроводов.

Перед покупкой хомутов обратите внимание на несколько его основных характеристик:

назначение элемента;
виды стяжки;
типы;
материал изготовления;
размеры.

Каждый перечисленный параметр в отдельности важен для качественного выполнения работ по ремонту трубопровода. Особенность правильного подбора заключается в совместном рассмотрении каждой характеристики хомутов. Поэтому изучим каждый пункт, чтобы чётко определиться с выбором необходимого элемента.

Различают 3 вида хомутов:

для крепления;
для герметизации;
специальные.

Для более точного описания каждого рассмотрим, какие типы хомутов к ним относятся, какие они имеют стяжки. Предназначение первого варианта следует из названия – закрепление двух элементов труб для удлинения и изменения направления конструкции. К нему относят редко применяемые пластиковые ремешки.

Соединения для герметизации шлангов по виду стяжки подразделяют на несколько разновидностей.

Устаревший хомут с соединением шплинтом. Он считается ненадежным из-за частого повреждения поверхности трубы незакругленными краями и неудобным при установке.
Винтовые крепления имеют для крепежа винт с резьбой, но плотно стянуть их не представляется возможным. Поэтому их применяют исключительно для гофрированного трубопровода до 20 мм в диаметре. По виду стяжки они классифицируются на проволочные и ленточные.
Червячный элемент состоит из винта, резьбы и провода, на поверхность которого при помощи специальных приспособлений нанесены засечки. Самые усиленные – варианты без сквозных засечек с одно- и двусторонними выступами.

Виды хомутов для патрубков: отличия и особенности моделей

Хомуты для патрубков используются для надежной фиксации и герметизации соединения различных элементов автомобильных систем. Существует несколько типов хомутов, каждый из которых имеет свои отличия и особенности, чтобы соответствовать конкретным требованиям и условиям эксплуатации.

1. Металлические хомуты

Металлические хомуты являются наиболее прочными и долговечными. Они обычно изготавливаются из нержавеющей стали или алюминия, что делает их устойчивыми к коррозии и высоким температурам. Металлические хомуты обеспечивают надежную фиксацию соединения, подходят для использования в экстремальных условиях и обладают высокой устойчивостью к вибрации.

2. Пластиковые хомуты

Пластиковые хомуты изготавливаются из прочного и гибкого пластика. Они хорошо подходят для использования в некоторых автомобильных системах, в которых не требуется высокая прочность. Пластиковые хомуты легкие и просты в установке, а также обладают хорошей устойчивостью к вибрации. Также они не проводят электричество и не повреждают поверхности соединяемых элементов.

3. Нейлоновые хомуты

Нейлоновые хомуты обладают высокой прочностью и отличной устойчивостью к воздействию различных химических веществ. Они позволяют надежно закрепить соединение и способны выдерживать большие нагрузки. Нейлоновые хомуты легкие и очень гибкие, что облегчает установку и регулировку. Они широко используются в автомобильной отрасли.

4. Резиновые хомуты

Резиновые хомуты обеспечивают надежную герметизацию соединения. Они в основном используются в системах с перекачкой жидкости или газа, таких как система охлаждения или выхлопных газов. Резиновые хомуты обладают хорошими гибкостью и эластичностью, что позволяет им приспосабливаться к изменениям размеров и форм патрубков.

Выбор типа хомута для патрубка зависит от требуемой прочности соединения, условий эксплуатации и конкретных требований автомобильной системы. Знание отличий и особенностей каждого типа хомута поможет правильно подобрать оптимальную модель для конкретной задачи.

Автомобильные хомуты: выбор лучшей модели для патрубков

1. Размеры и диаметр хомута: Приобретая хомуты для патрубков, необходимо учитывать размеры и диаметр патрубка автомобиля. Хомут должен идеально подходить по размерам, чтобы обеспечить надежное и герметичное соединение.

2. Материал: Лучшие модели хомутов изготовлены из прочных и устойчивых к воздействию внешних факторов материалов, таких как нержавеющая сталь или качественный пластик. Такие материалы обеспечивают долгую эксплуатацию и надежность соединения.

Простота монтажа: Важно выбирать хомуты, которые легко и быстро можно установить на патрубок без использования специального инструмента. Это позволит сэкономить время и упростить процесс замены хомута

4. Уровень нагрузки: При выборе хомута необходимо учитывать предполагаемую нагрузку на соединение. Если автомобиль используется в условиях высоких нагрузок, например, для внедорожного вождения или перевозки грузов, необходимо выбирать хомуты, способные выдерживать большие нагрузки.

5. Цена: Не стоит забывать и о цене хомута. Лучшая модель хомута должна предлагать оптимальное соотношение цены и качества.

Исходя из этих критериев, такие модели хомутов, как «X-Force Hose Clamp», «Breeze Liner Hose Clamps» и «Ideal-Tridon Hy-Gear Hose Clamps» оказываются наиболее популярными и лучшими на рынке. Они отличаются высоким качеством материалов, надежностью соединения и простотой монтажа. Кроме того, эти модели предлагают разные диаметры и размеры хомутов, что позволяет выбрать подходящую модель для любого автомобиля.

Итак, при выборе хомутов для патрубков автомобиля следует учитывать размеры хомута, материал, простоту монтажа, уровень нагрузки и цену. На основе этих критериев можно выбрать лучшую модель хомута для надежного и герметичного соединения патрубков автомобиля.

Классификация

Пружинные хомуты для шлангов бывают нескольких видов. Детали могут быть сделаны из:

круглой проволоки – используют в системах охлаждения (только низкое давление);

пружинной стали – необходим для приборов, работающих при высокой нагрузке (шланги ДВС, двигатель внутреннего сгорания, патрубки радиатора);

плоской ленты – подходит для малонагруженных узлов (бытовая техника).

При монтаже оборудования нет необходимости применять специальные инструменты. У хомута имеются два зубца, посредством которого увеличивают размеры фиксирующего кольца. Название детали объясняется пружинными свойствами исходного материала. Пружинные зажимы редко внедряют в системах высокого давления.

Чтобы добиться надежной фиксации, используют хомуты червячного типа. Оба конца детали объединяют посредством уникального элемента.

Силовые хомуты используют для фиксации армированных шлангов. В перечне наиболее распространенных присутствуют универсальные зажимные элементы. Они способны функционировать при разных температурных режимах.

Ленты могут иметь:

сквозные отверстия – такие изделия делают из резины, чем обусловлена их невысокая прочность;
два выступа (отверстия отсутствуют) – они направлены в две разные стороны;
выпуклости, расположенные на наружной стороне (отверстий нет) – считаются наиболее прочными.

Обжимные изделия также классифицируют, ориентируясь на конструкцию и назначение. Хомуты также бывают спиральными, проволочными, силовыми и трубными. Детали, оснащенные усиленным крепежом и уплотнением из резины, часто называют силовыми шарнирными устройствами.

Чем отличаются крепёжные модели от ремонтных

Хомуты, изготавливаемые нашей промышленностью, по своему назначению классифицируются как крепёжные и ремонтные, и в самом названии определено их предназначение, являющееся основным их различием. Крепёжные модели предназначены для фиксации трубопроводов в заданном месте расположения для дальнейшей эксплуатации.

Их основными функциями являются:

прочность и надёжность фиксации монтируемых труб;
простота выполнения монтажа и длительные сроки эксплуатации;
предотвращение поперечных смещений трубопроводной системы при возможности продольного перемещения в процессе использования.

Крепёжные изделия должны обеспечивать надёжную фиксацию трубопроводов в местах их прокладки

Ремонтные хомуты используются для ремонта труб в случае, когда невозможно выполнить устранение повреждения иным способом, или это следует сделать быстро, без остановки циркуляции жидкости в повреждённом трубопроводе. Основными требованиями, предъявляемыми к ремонтным моделям, определяющим их предназначение, являются:

простота использования и возможность быстрого выполнения монтажных работ;
надёжность и длительные сроки эксплуатации.

С использованием ремонтных моделей можно отремонтировать трубы, изготовленные из различных материалов: сталь и пластик, асбестоцемент или чугун при различных видах повреждений: свищи и переломы, трещины, механические повреждения и прочие неисправности.

Ремонтные модели из нержавеющей стали обеспечат быстрое выполнение ремонтных работ и не испортят визуальное восприятие помещения, где будут установлены

Материал изготовления и размеры

Сейчас на рынке можно найти металлические и пластиковые хомуты. Силовые крепления из нержавеющей стали применяются для самых разных типов труб и размеров. А для плотного прилегания поверхностей металлические соединения дополняют резиновыми прокладками. Пластиковые элементы можно устанавливать только на полимерные трубы небольшого диаметра.

Стандартные диаметры хомутов для шлангов, изготавливаемые по ГОСТ, начинаются с 8 и заканчиваются 160 мм. У червячных разновидностей и соединений с болтами очень широкая размерная линейка, их можно найти даже с диаметром 8 и 10 мм. А вот винтовые элементы имеют номинальные размеры не с 5 мм, а от 18 до 85 мм. Диаметр пружинного соединительного элемента варьируется от 13 до 80 мм. Спиральный хомут изготавливается с диапазоном внутреннего диаметра от 38 до 500 мм.
